Замена шруса на оке

Замена привода ваз 2110 своими руками

В торой раз за два года обрывает короткий привод на ВАЗ 2110 и что самое интересное на одном и том же перекрестке. Первый раз привод выскочил, и оборвало край привода, где ставиться штопорное кольцо, а последний раз, привод обрезало по опорное кольцо. В обоих случаях, привод обрывало во внутренней гранате.

При первой замене привода, возникло много проблем, самым трудным было вытащить гранату из коробки. На тот момент я не знал, что гранату легко разобрать не снимая ее с коробки и достать обломок привода. Поэтому пришлось помучатся, но граната не поддавалась не монтажке не зубилу, кое-как достал обломок из гранаты, собрал привод и вставил его в гранату. Проверяя надежность установки вставленного в гранату привода, я резко дернул за конец привода и о чудо, граната с легкостью вышла из коробки.

Все нюансы поэтапной процедуры замены

Перед тем как установить Ауди 80 на домкрат нужно обязательно сорвать болт ступицы. Когда авто на домкрате его сорвать практически невозможно потому как болт может прикипеть. Если болт ступицы снять очень трудно, его можно обработать специальным средством. После нужно воспользоваться головкой на 16, чтобы открутить гайку.

Чтобы извлечь шарнир нужно ввинтить в него болт и со всей силы бить по нему молотком до тех пор, пока ШРУС Ауди 80 не освободится.

Следует присмотреться и запомнить положение ограничительных колец

Очень важно установить новые так же. Лучше сфотографировать их перед снятием

Для снятия пыльника открутите хомут и снимите плоскогубцами стопорное кольцо. Новый пыльник и хомут нужно также обработать смазкой.

Новые детали нужно очень хорошо смазать смазкой

Перед заменой внутреннего ШРУСа на Ауди 80 В3 важно заранее приобрести новые комплектующие, это сам ШРУС, пыльники, стопорные кольца, смазка

Тюнинг и ремонт ВАЗ 2110

В данной статье мы рассмотрим как снять и установить обратно привода передних колес ВАЗ 2110. Данный вид ремонта удобней проводить на смотровой яме, либо эстакаде.

Требуется слить масло из КПП
Теперь следует снять с двигателя брызговик.
Открутите с передней ступицы гайку подшипника.
Выкручиваем болты на креплении шаровой опоры (2 шт.)

5. Отведите немного в бок поворотный кулак вместе со стойкой и выньте привод из ступицы.

6. Положите привод на растяжку.

7. Монтажной лопаткой упираемся в картер сцепления и вытягиваем из КПП корпус внутреннего шарнира. Следует быть аккуратным для того, чтобы не повредить на внутреннем шарнире защитное кольцо.

8. Производим съем правого привода.

9. Подденьте ножом или отверткой стопорное кольцо на шлицевом конце корпуса внутреннего шарнира и снимите его.

10. Для демонтажа второго привода или же для съема коробки передач вам нужно будет вставить заглушку в отверстие. Заглушка должна подходить по форме, быть похожим на хвостовик на корпусе внутреннего шарнира. Такую заглушку можно изготовить из дерева.

11. Демонтаж левого привода происходит аналогично правому. Для удобства монтажная лопатка упирается о болт для крепления колеса.

12. Так же аналогично вытягиваем корпус внутреннего шарнира и производим съем левого привода ваз 2110.

Будет лучше, если вы установите новое стопорное кольцо на хвостовик внутреннего шарнира.

13. Чтобы установить привод на место – вставляем корпус внутреннего шарнира в КПП и производим легкие постукивание медным молоточком в торец наружного шарнира.

14. Теперь вставляем привод в ступицу.

15. Вот и все, замена привода передних колес ВАЗ 2110 окончена.

СеАЗ Ока › Бортжурнал › Регулировка установки колес. Сход, развал, кастор на оке своими руками.

Сразу хорошая картиночка (не смотрите на цифры, а то собьет с толку )

Всё делалось по материалам smallcar, а также вгараже . Smallcar использует инструкцию за рулем, хорошая такая инструкция, но есть косячки на этапе установки схождения, смаллкар обсуждал это, а именно когда устанавливаешь вкладыши 35 (перед) 40(зад), когда добился норм схождения твои показания будут где-то 45, а не 40 . Пишу по памяти, могу ошибаться . В общем я дошел до развала, не мог добиться нужной мне регулировки болтом, взял подзатянул эти развальные болты (верхний болт в соединении стойки и поворотного кулака, там эксцентрик) руками дернул колесо как надо, затянул крепко, а потом приварил упор для эксцентрика( мне нужно было плюсовее сделать развал). Заметка: болты, где резьба разрезана вдоль, там где надета шайба-эксцентрик гамно, сорвал его резьбу. Скрутил с другой оки, там резьба не разрезана, эксц с одной стороны слитно с головкой болта

Далее — схождение, кручу, верчу регулировки не идут, че за х ., смотрю -внутренний шарнир скрутился с рул. рейки (под чехлом не сразу заметил) фенокс, мать его. Пришлось снимать рейку, левый и правый шарниры скрутились, легко разгибая контрящую шайбу, такие дела, а если в дороге ? а если после схождения у тебя там на одном витке держится ? В общем берегите себя.

заварил я это дело

тут до сварки еще, шайбу контрящую родную я снял другую подобрал потолще

. Мой шаблон для установки кастора,

шаблон

поликарбонат 6мм, вписывается в размер 24на 16 см ( не учитывая отвесики), та часть которая приставляется к амм стойке (назовем рожки, на фото они смотрят вниз) по наружным частям рожков 12 см, не более, больше не влезает. Корягу:) для схождения показывать не буду, ролик вгараже описывает

, конечный результат схождения подводился корягой, я так решил, но шнурами я тоже пользовался, чтобы приблизительно поймать положение руля прямолинейного движения ну и схождение подвести приблизительно. Результатом доволен, может еще чего допишу потом, спрашивайте.

Снятие навесного оборудования

Также для удобства выполнения работ автомобиль лучше загнать на смотровую яму. Сразу же после этого снимается «минусовая» клемма с АКБ.

Перед началом работ нужно слить с двигателя масло и жидкость с системы охлаждения.

Чтобы удобнее было производить снятие и отсоединение навесных элементов двигателя, разу же с авто нужно демонтировать капот. Это обеспечит лучший доступ к верхним навесным элементам.

Затем отсоединяются все патрубки и проводка с двигателя – патрубки системы охлаждения, идущие к двигателю от радиатора, патрубки, идущие на печку.

Что касается проводки, то потребуется отсоединение всех соединений, идущих к датчикам:

давления масла,
температуры ОЖ,
электромагнитного клапана карбюратора,
датчика момента искрообразования,

также понадобиться отсоединение проводов со свечей, стартера, генератора. В дальнейшем придется генератор и вовсе демонтировать.

Схема, устройство кпп ваз 2110. замена подушки, признаки неисправности

Указанный выше перечень работ, далее показан на фото:

Снимаем двигатель

соки .

https://youtube.com/watch?v=9HdR_zsojwA

Окаzия_1.6 ( Как снять подрамник на оке , осмотр кпп и мотора )

Видео Мастерской K-POWER.RU — капитальный ремонт двигателя

автомобиляОка 1998 года выпуска, с пробегом более.

Также понадобится отсоединить:

топливный патрубок с бензонасоса,
шланг вакуумного усилителя тормозов,
корпус воздушного фильтра с карбюратора,
от самого карбюратора – тросики привода дроссельной и воздушной заслонок.

Далее нужно открутить выпускной коллектор и снять его со шпилек.

Вообще снятие двигателя «Ока» должно сопровождаться предварительным демонтажем КПП и привода, но можно этого и не делать.

Поскольку двигатель все равно будет разбираться, при способе извлечения мотора без КПП, потребуется снятие головки блока цилиндра до изъятия мотора из авто.

Коробка переключения передач для ваз 2109

Указанный выше перечень работ, далее показан на фото:

Виды ШРУС

По расположению на приводе шарниры подразделяются на внешние и внутренние. Деление не чисто геометрическое, характер работы этих ШРУС сильно отличается, поэтому и конструктивно они выполнены по-разному.

Если внешний – это практически всегда шестишариковая «граната» внушительных размеров, то в качестве внутренних часто используется трёхшиповой шарнир типа «трипоид» с игольчатыми подшипниками.

Пример работы наружного ШРУСа.

Как работает внутренний ШРУС.

Но на методике замены такие отличия слабо сказываются, внутренности ШРУС не повлияют на ход работы. Разве что наличие шариков потребует большей аккуратности, их легко растерять при небрежном обращении.

Источник

Устройство ШРУСа

Перед тем как говорить о ремонте или гипотетических неисправностях в приводе ШРУС, необходимо точно представить себе, с чем вам предстоит иметь дело. Если аббревиатуру «ШРУС» вы слышите впервые, рекомендуем особенно внимательно прочитать данный абзац. На фотографии ниже — изображение привода ШРУС, с нанесенными названиями его основных элементов:

Обычно, когда в разговоре упоминают термин «ШРУС» говорят обо всем приводе. Когда необходимо указать на один из двух шарниров (наружный или внутренний), это уточняют отдельно. Внешне привод выглядит не особо сложным узлом, однако он состоит из двух сложнейших шарниров. Чтобы иметь представление о том, с чем вам предстоит столкнуться при возможном его ремонте, посмотрите на фотографию с разрезом привода ШРУСов:

К основным элементам привода относятся:

Наружный ШРУС соединен с одним из передних колес автомобиля, задний прикреплен к коробке передач, а сам вал входит в зацепление с дифференциалом. Исходя из расположения шарниров, очевидно, что внешний ШРУС будет подвергаться большим нагрузкам и чаще взаимодействовать с окружающей средой. Это приводит к тому, что он чаще, чем внутренний, выходит из строя

Именно поэтому так важно уметь вовремя определить неисправность или изменения в работе наружного шарнира, чтобы предотвратить серьезную поломку

Замена сальников

Наиболее часто замене подлежат сальники приводных валов, расположенные в месте установки концевиков внутренних шарниров в КПП. Признаком из износа сигнализирует наличие подтеков трансмиссионного масла на внутреннем ШРУСе и прилегающих поверхностях корпуса.

Алгоритм работ такой:

Технология замены уплотнителя, установленного в механизме управления КПП еще более простая – отсоединяем тяги привода, демонтируем шарнир и извлекаем протекающий сальник.

2. Вставьте отвертку между отражателем и корпусом шарнира и, ударяя по ней молотком, выбейте из коробки передач хвостовик внутреннего шарнира привода колес.

3. Снимите маслоотражательное кольцо. Таким же способом отсоедините второй привод от коробки передач.

4. Выньте указатель уровня масла из картера коробки передач.

5. Выверните из картера выключатель света заднего хода.

Обратите внимание: под выключателем установлено алюминиевое уплотнительное кольцо. 6

Выверните шесть болтов крепления задней крышки коробки передач

6. Выверните шесть болтов крепления задней крышки коробки передач.

Обратите внимание: под головкой каждого болта установлена пружинная шайба. 7

Поддев отверткой, отделите заднюю крышку от картера коробки передач

7. Поддев отверткой, отделите заднюю крышку от картера коробки передач.

8. Аккуратно снимите прокладку задней крышки.

9. Снимите стопорное кольцо с заднего подшипника вторичного вала.

10. Таким же способом снимите стопорное кольцо с заднего подшипника первичного вала.

11. Выверните три пробки фиксаторов.

Осторожно, чтобы не потерять пружины фиксаторов, выньте пробки

13. Выньте пружины фиксаторов.

Осторожно наклонив коробку передач, извлеките шарики фиксаторов

15. Выверните одиннадцать болтов и отверните гайку а крепления картеров коробки передач и сцепления.

Обратите внимание, под головкой каждого болта и гайкой установлена пружинная шайба. 16

Снимите рым, установленный под одним из болтов

16. Снимите рым, установленный под одним из болтов.

17. Для разъединения картеров коробки передач и сцепления вставьте отвертку поочередно в три паза (третий паз находится с другой стороны коробки передач) и отделите картер коробки передач от картера сцепления.

18. Снимите картер коробки передач с картера сцепления.

19. Аккуратно снимите уплотнительную прокладку.

20. Выверните болт крепления вилки переключения 1-й и 2-й передач.

Обратите внимание, вилки прикреплены специальными болтами. 21

Выньте шток переключения 1-й и 2-й передач

21. Выньте шток переключения 1-й и 2-й передач.

Ремонт ВАЗ Ваз ОКА : Проверка и регулировка углов установки колес

Проверка и регулировка углов установки колес выполняются на специальных стендах согласно инструкции по эксплуатации стенда. Выполнить эту работу в гаражных условиях с помощью подручного инструмента невозможно.

ПРЕДУПРЕЖДЕНИЕ

Замена или ремонт деталей подвески могут повлечь за собой изменение углов установки колес, поэтому проверка углов установки колес обязательна.

Перед регулировкой углов установки колес проверьте:

– давление воздуха в шинах;

– радиальное и осевое биение дисков колес: оно не должно превышать для осевого – 1 мм, для радиального – 0,7 мм;

– свободный ход (люфт) рулевого колеса;

– свободный ход (люфт) в подшипниках ступиц передних колес;

– техническое состояние деталей и узлов подвески (отсутствие деформаций, разрушения и износа резинометаллических шарниров, недопустимой осадки верхней опоры стойки подвески).

Замеченные неисправности устраните.

После установки автомобиля на стенд, непосредственно перед контролем углов, «прожмите» подвеску автомобиля, прикладывая 2–3 раза усилие 392–490 Н (40–50 кгс), направленное сверху вниз, сначала на задний бампер, а потом — на передний. При этом колеса автомобиля должны располагаться параллельно продольной оси автомобиля.

При проверке и регулировке углов установки колес сначала проверяйте и регулируйте угол продольного наклона оси поворота, затем угол развала колес и в последнюю очередь — схождение колес..

ВАЗ-1111-11113 ОКА

Раздел 1.УСТРОЙСТВО АВТОМОБИЛЯ Общие сведения об автомобилях Паспортные данные автомобиля

Раздел 2.ДВИГАТЕЛЬ Возможные неисправности двигателя, их причины и способы устранения Полезные советы Замена охлаждающей жидкости Замена масла в двигателе и масляного фильтра Очистка системы вентиляции картера Установка поршня первого цилиндра в положение ВМТ такта сжатия Регулировка натяжения ремня привода распределительного вала Замена натяжного ролика Замена ремня привода распределительного вала Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Головка блока цилиндров Регулировка зазоров в приводе клапанов Снятие и установка двигателя Ремонт двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания

Раздел 3.ТРАНСМИССИЯ Сцепление Коробка передач Приводы передних колес

Раздел 4.ХОДОВАЯ ЧАСТЬ Передняя подвеска Задняя подвеска

Раздел 5.РУЛЕВОЕ УПРАВЛЕНИЕ Осмотр и проверка рулевого управления на автомобиле Рулевая колонка Рулевой механизм Рулевая трапеция

Раздел 6.ТОРМОЗНАЯ СИСТЕМА Проверка и регулировка тормозной системы Замена тормозной жидкости Прокачка гидропривода тормозной системы Главный тормозной цилиндр Вакуумный усилитель тормозов Регулятор давления Замена шлангов и трубопроводов гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 7.ЭЛЕКТРООБОРУДОВАНИЕ Предохранители и реле Генератор Стартер Система зажигания Освещение,световая и звуковая сигнализация Стеклоочистители и омыватели Вентилятор системы охлаждения двигателя Комбинация приборов Выключатели и переключатели

Раздел 8.КУЗОВ Возможные неисправности кузова, их причины и способы устранения Замена буферов Капот Боковая дверь Задняя дверь Зеркала заднего вида Сиденья Отопитель Уход за кузовом

Приложения Приложение 1. Моменты затяжки резьбовых соединений Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости Приложение 3. Основные данные для регулировок и контроля Приложение 4. Заправочные объемы, л Приложение 5. Сальники Приложение 6. Схема расположения подшипников качения Приложение 7. Схема электрооборудования автомобиля: 1 — боковой повторитель указателя поворота; 2 — передний указатель поворота; 3 — фара; 4 — электродвигатель вентилятора системы охлаждения; 5 — звуковой сигнал; 6 — датчик включения электродвигателя ве

Снятие ШРУСа

Многим автомобилистам известно, что в структуре современных автомобилей с передним приводом используются ШРУСы. Данные детали позволяют нейтрализовать разницу угловых скоростей, которая возникает при повороте одновременно ведущих и приводных колёс спереди.

По своей структуре ШРУСы – долговечные узлы, которые способны отслужить более 100 000 километров пробега. Однако с учётом состояния сегодняшних дорог даже 50 000—70 000 будут являться существенным сроком жизни подобных деталей. В любом случае поломка ШРУСа однозначно предопределяет необходимость его ремонта, поэтому при наличии таковой откладывать ремонтные работы не стоит. Более подробно о том, как снять ШРУС и провести его ремонт, поговорим в приведённой ниже статье.

Устройство передней подвески автомобиля ОКА ВАЗ-1111 – 1113

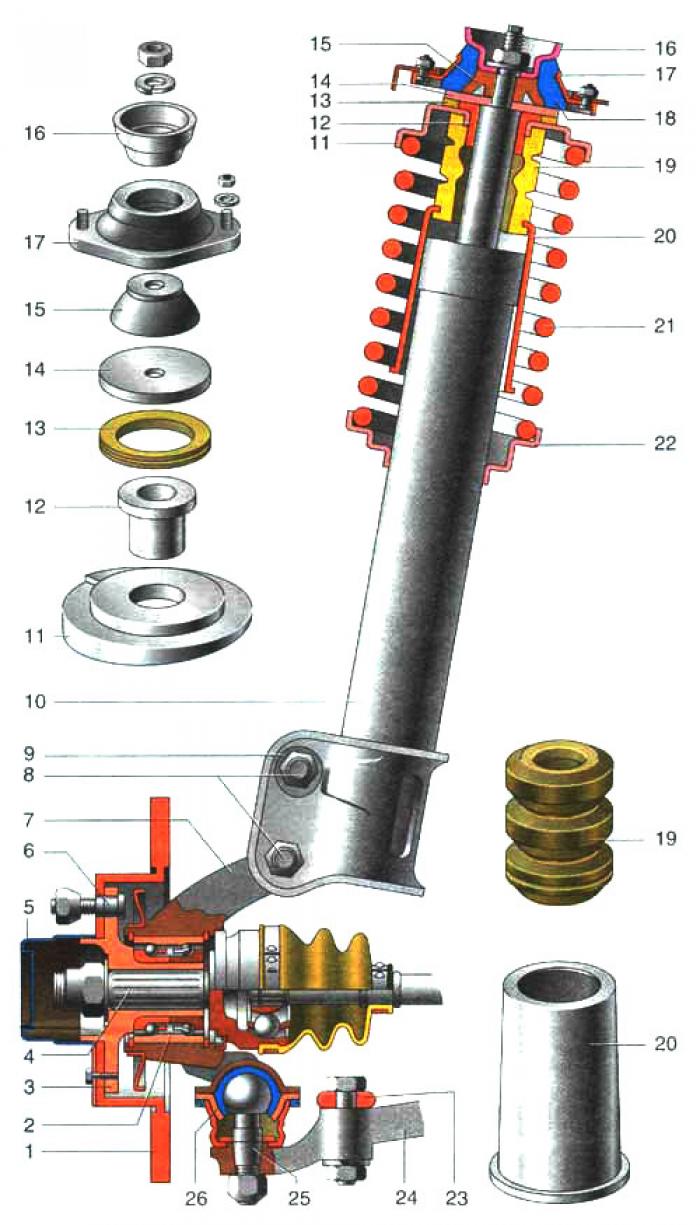

Передняя подвеска ОКА: 1 – диск тормоза; 2 – подшипник ступицы колеса; 3 – ступица переднего колеса; 4 – шлицевой наконечник корпуса наружного шарнира; 5 – колпак ступицы; 6 – шпилька крепления колеса; 7 – поворотный кулак; 8 – болты крепления стойки к поворотному кулаку; 9 – эксцентрик регулировочного болта; 10- телескопическая стойка; 11 – верхняя опорная чашка пружины; 12 – втулка подшипника скольжения; 13 – уплотнительное кольцо подшипника; 14 – упорная шайба подшипника скольжения; 15 – нижняя обойма опоры; 16 – верхняя обойма опоры; 17- верхняя опора стойки; 18 – резиновая вставка верхней опоры; 19 – буфер хода сжатия; 20 – защитный корпус; 21 – пружина подвески; 22 – нижняя опорная чашка пружины; 23 – растяжка; 24 – нижний рычаг подвески; 25 – шаровой палец; 26 – шаровой шарнир.

Передняя подвеска-независимая, с телескопическими гидравлическими амортизаторными стойками, винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Основа подвески – телескопическая гидравлическая амортизаторная стойка, в ее корпусе смонтированы детали телескопического гидравлического амортизатора. Нижняя часть стойки соединена с поворотным кулаком двумя болтами. Верхний болт, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок. Поворотом этого болта регулируется развал переднего колеса (см. ниже). На телескопической стойке установлены: витая цилиндрическая пружина, пенополиуретановый буфер хода сжатия, защитный чехол, а также верхняя опора стойки в сборе с подшипником. Верхняя опора крепится двумя самоконтрящимися гайками к стойке брызговика кузова. За счет своей эластичности опора дает возможность стойке качаться при ходах подвески и гасит высокочастотные колебания кузова. Запрессованный в нее подшипник позволяет стойке поворачиваться вместе с управляемыми колесами.

Нижняя часть поворотного кулака соединена с нижним рычагом подвески через шаровую опору. Опора закреплена двумя “глухими” болтами. Внутренний конец рычага подвески соединен через резинометаллический шарнир с кронштейном подрамника.

Тормозные и тяговые силы воспринимаются продольными растяжками, жестко соединенными (на болтах) с рычагами подвески, и – через резиновые подушки – с кронштейнами подрамника. Подушки сжаты шайбами и гайками. Перемещая гайки по резьбовой части растяжки, регулируют угол продольного наклона оси поворота (см. ниже).

В поворотном кулаке закреплен двумя стопорными кольцами двухрядный радиально-упорный шариковый подшипник закрытого типа. В его внутренних кольцах с натягом установлена ступица колеса. Подшипник затягивают гайкой на хвостовике корпуса наружного шарнира привода колес и в эксплуатации не регулируют.

Стабилизатор поперечной устойчивости – штанга из пружинной стали. Концы стабилизатора через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними рычагами подвески. Средняя часть штанги крепится кронштейнами через резиновые подушки к подрамнику.

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три угла: угол продольного наклона оси поворота, развал, схождение

http://avtorom.ru/vaz-oka-podveska/http://www.vazbook.ru/Oka/1111/main/system/ustroystvo-peredney-podveskihttp://www.remkomplekt.org/vaz-1111/perednyaya-podveska.htmlhttp://korchim.ru/biblioteka/khodovaya/detali-i-uzly-perednejj-podveski-avtomobilya-oka-vaz-1111.htmlhttp://www.vazdriver.ru/ustroystvo_peredney_podveski_avtomobilya_oka_vaz1111_1113.html

голоса

Рейтинг статьи

Меняем сцепление

Готово практически все для того, чтобы вырвать коробку от двигателя, но не стоит спешить. Для того чтобы продолжить процесс, нужны два болта с верхнего рычага классики. Они имеют такую же резьбу, как и те, что стянуты блок ДВС и коробка. Вкручиваем их сверху, и уже после этого можно начинать разъединять узлы с помощью небольшого ломика.

Представленная замена сцепления ВАЗ-2109 – достаточно кропотливый процесс, но ради того, чтобы сделать все быстро и надежно, можно пойти на многое. Замена радиатора печки ваз-2115 без снятия панели. Через щель, которая образовалась после предыдущей процедуры, нужно избавиться от выжимного подшипника, болты выкручиваем на корзине. А вот установка несколько отличается от инструкции, что можно найти в пособниках. Новый выжимной ставим на свое место. После этого устанавливаем диск на маховик и сверху него корзина. Болты закручиваем буквально на два оборота, затягивать их нельзя. Ока замена сцепления. Ремонт оки ч1( замена коробки и вилку сцепления без снятия

Дальше очень осторожно начинаем насаживать первичный вал на шлицы диска

Стоит учитывать, что лепестки корзины данного автомобиля имеют небольшую выработку. Это вполне нормально, так как подшипник работает при постоянном контакте с ними. Так что, если вы заметили такую деталь, не стоит отчаиваться. Совершенно никаких неприятных сюрпризов она вам не принесет, если вовремя проводить замену корзины.

Автомобиль Ока (модификации 1111, 11113) – малолитражный автомобиль первой группы особо малого класса. Практически все узлы и механизмы автомобиля были позаимствованы от других проверенных моделей ВАЗ.

Базовая коробка передач на Оку представляет собой двухвальную четырехступенчатую механическую коробку с главной передачей и дифференциалом. Передача крутящего момента от ДВС на ведущие колеса осуществляется посредством двух приводных валов с шарнирами.

Коробка передач Ока и схема устройства на примере ВАЗ-1111 Ока предполагает целый ряд составляющих. Корпус КПП Ока состоит из следующих элементов:

картер сцепления;
картер коробки КПП;
крышка.

Данная коробка состоит из более 20 деталей, среди основных можно выделить:

шестерни;
подшипники; ;
сальники;
уплотнители;
маслосборник;
фиксаторы и т.д;

Как уже было сказано выше, КПП Ока имеет дистанционное управление, в конструкцию входит привод механизма переключения передач, состоящий из таких деталей:

напольный рычаг коробки переключения передач;
шаровая опора и тяга; ;
шарниры;
шток выбора передач и механизмы выбора переключения передач.

Замена амортизатора ВАЗ «ОКА» 1111 1988-2008

Вам потребуются: ключи «на 13», «на 19», специальный ключ для удерживания штока амортизатора или рожковый ключ «на 8», стяжка пружины подвески.

1. Установите стяжку на пружину задней подвески со стороны заменяемого амортизатора и немного сожмите пружину. При отсутствии стяжки пружину можно связать в сжатом состоянии прочной проволокой.

2. Откройте дверь задка, в багажном отделении снимите резиновый защитный колпачок с конца штока амортизатора.

3. Удерживая вторым ключом от проворачивания шток за лыски, отверните гайку верхнего крепления амортизатора.

4. Снимите со штока пружинную шайбу.

7. Выверните болт крепления нижнего конца амортизатора к рычагу подвески, выньте болт вместе с шайбами из отверстия рычага и снимите амортизатор.

8. Снимите со штока амортизатора нижнюю резиновую подушку и.

10. Осмотрите снятые детали крепления амортизатора. Резиновые подушки не должны иметь трещин и надрывов. Поврежденные или сильно обжатые подушки замените. Чашка и дистанционная втулка не должны быть деформированы, а гайка не должна иметь смятых граней и повреждений резьбы.

11. Осмотрите шток. Резьба не должна иметь повреждений, а сам шток не должен быть изогнут.

12. Резиновая втулка нижнего шарнира не должна проворачиваться в проушине амортизатора, а ее распорная втулка — перемещаться при нажатии.

13. Проверьте работу амортизатора, перемещая руками его шток в обе стороны до упора. Шток должен перемещаться плавно, без заедания и провалов, причем усилие хода отдачи должно быть значительно выше, чем усилие хода сжатия.

Обратите внимание на маркировку на кожухе штока. Новый амортизатор устанавливайте с такой же маркировкой

Если заменяете оба амортизатора, их маркировка должна быть одинаковой.

15. Установите амортизатор в порядке, обратном снятию.

Источник

Основные поломки и их симптомы

Демонтаж коробки с авто выполняется в случае определенных поломок, и необходимости проведения ремонта.

К основным видам поломок относятся:

Пробой или повреждение корпуса;
Повреждений или износа шестеренок, синхронизаторов;
Износа подшипников;
Изгиба вилок механизма управления;

КПП также придется снимать и в случае замены составляющих сцепления – дисков (ведущего, ведомого), выжимного подшипника или его вилки.

Неисправности КПП проявляются достаточно отчетливо в виде:

Повышенной шумности работы;
Появления скрежетов, хрустов и иных сторонних звуков;
Невозможности включения какой-либо передачи;
Самопроизвольного выключения передачи;

К иным неисправностям узла относятся износ сальников и нарушение работы привода. Но эти проблемы не требуют снятия коробки с авто, за исключением износа уплотнителя первичного вала (добраться до него можно только со стороны картера сцепления и для этого коробка должна быть снята с машины).

Снятие коробки на оке

Устанавливают автомобиль на подъемник или осмотровую канаву. Поднимают капот двигателя и фиксируют его в этом положении. Действуя изнутри отсека двигателя выполняют следующие операции:

отсоединяют провода от аккумуляторной батареи, от тягового реле стартера и провод «массы» от картера коробки передач;
отсоединяют трос от вилки выключения сцепления и задней крышки коробки передач (см. разд. «Сцепление» );
отвертывают два верхних болта крепления картера сцепления к блоку двигателя (один из них крепит верхнюю часть стартера), отсоединяют трос привода спидометра от шестерни привода, вынимают указатель уровня масла из гнезда крышки коробки передач.

Действуя снизу автомобиля выполняют следующие операции:

сливают масло из коробки 2 (рис. 80) передач, отсоединяют провода от выключателя 3 света заднего хода, ослабляют хомут 12 и отсоединяют тягу 13 от шарнира штока выбора передач;
отвертывают гайку крепления реактивной тяги 14 к коробке передач и-отсоединяют реактивную тягу, тяги 13 и 14 подвешивают к кузову;
отсоединяют шаровые шарниры 8 рычагов подвески от поворотных кулаков, рычаги 10 подвески и растяжки 11 от подрамника 1, отсоединяют рулевые тяги от поворотных рычагов;
используя съемник 67.7801.9524 или резко ударив по корпусу внутреннего шарнира молотком через выколотку, выбивают шарниры из полу-осевых шестерен и отводят валы 9 приводов колес в сторону. В случае затруднения в разъединении привода колес с полуосевой шестерней снимают коробку передач в сборе с приводом колес и на верстаке, используя тот же съемник, выпрессовывают шарнир из полуосевой шестерни;
отвертывают нижний болт крепления стартера и снимают его;
отвертывают боковые болты крепления картера сцепления к блоку двигателя, используя специальный ключ для заднего правого болта;
отсоединяют кронштейн 4 подвески силового агрегата от кронштейна 6 продольной трубы 5 подрамника;
отсоединяют левую продольную трубу 6 (рис. 81) подрамника от кузова, от поперечины подрамника и опоры 4 рулевого механизма п снимают ее;
поддерживая коробку передач за рым при помощи тали или другим способом, смещают коробку передач в сборе с картером сцепления от двигателя, чтобы разъединить первичный вал коробки передач и ведомый диск сцепления;
снимают коробку передач. При этом нельзя опирать первичный пал на лепестки нажимной пружины, чтобы не повредить их.

Рис. 80. Крепление коробки передач на автомобиле:

1 — подрамник; 2 — коробка передач; 3 — выключатель света заднего хода; 4 — кронштейн подвески силового агрегата; 5 — левая продольная труба подрамника; 6 — кронштейн подрамника для крепления силового агрегата; 7 — стойка подвески; 8 — шаровой шарнир рычага подвески: 9 — вал привода колеса; 10 — рычаг подвески; 11 — растяжка рычага подвески; 12 — хомут; 13 — тяга привода управления коробкой передач; 14 — реактивная тяга.

Рис. 81. Подрамник:

1 — головка крепления подрамника к кузову; 2 — кронштейн крепления силового агрегата; 3 — кронштейн крепления рычага подвески; 4 — опора рулевого механизма; 5 -кронштейн крепления растяжки рычага подвески, 6 — отъемная труба подрамника; 7 — кронштейн крепления штанги стабилизатора.

Коробку передач снимают для ремонта или замены, а также для получения доступа к сцеплению, маховику и заднему сальнику коленчатого вала.

Вам потребуются: ключи «на 10», «на 13», «на 17» и «на 19», упор под коробку передач.

Установите автомобиль на подъемник или смотровую канаву. Поднимите капот двигателя и зафиксируйте его в этом положении. Перед снятием коробки передач отсоедините провод от клеммы “–” аккумуляторной батареи, а также слейте масло из коробки передач.

Если коробку передач необходимо снять без дальнейшей разборки, масло из нее можно не сливать.

Трансмиссия не исключение, поскольку КПП «Ока», по сути, напоминает трансмиссию ВАЗ-2108, адаптированную под двигатель данного автомобиля (размер, определенные конструктивные особенности, рабочие параметры).

Читайте в этой статье
