Порядок сборки коробки передач автомобиля ока

Особенности обслуживания и ремонта двигателя

Любая силовая установка, в том числе и та, которая устанавливается на автомобиле ВАЗ-1113, требует периодического обслуживания, а после наработки определенного количества моторочасов может понадобиться проведение капитального ремонта двигателя. Такой тип ремонта выполняется при сильном износе элементов кривошипно-шатунного механизма цилиндропоршневой группы. Отметим, что конструкторами был рассчитан определенный ресурс «жизни» мотора, после которого нужно обязательно делать капитальный ремонт, но он существенно уменьшается из-за особенностей эксплуатации агрегата, периодичности технического обслуживания, использования дешевых технических жидкостей и некачественных фильтров.

Ремонт двигателя автомобиля «Ока» в большинстве случаев производится без его снятия с кузова. В ряде случаев некоторые узлы и системы демонтируются с автомобиля для выполнения ремонта или замены. К таким узлам относятся системы питания, охлаждения, пуска, электрообеспечения и газораспределительного механизма.

Снятие мотора и последующая разборка необходима лишь при выполнении ремонта (замены) кривошипно-шатунного механизма (КШМ), цилиндропоршневой группы (ЦПГ), а также системы уравновешивания валов. Стоит отметить, что такая система является конструкционной особенностью двухцилиндрового двигателя «Оки». Все дело в том, что в этом двигателе поршни двигаются парно, а не как в других моторах – раздельно. Однако при этом в цилиндрах рабочие такты идут не синхронно. Например, оба поршня поднимаются вверх, но при этом в одном цилиндре выполняется такт сжатия, а во втором – такт выпуска газов. Далее, после прохождения поршнями ВМТ, в одном цилиндре наблюдается рабочий ход, а во втором – такт впуска и так далее, по кругу. Система уравновешивания, имеющаяся в этом двигателе, предотвращает появление дополнительных вибраций, которые в обязательном порядке возникают при такой синхронной работе цилиндров поршневой группы.

Последовательность действий при замене поршневых колец

Далее предлагаем перейти к непосредственному процессу замены колец на двигателе автомобиля «Ока» без его извлечения из моторного отсека. Делается это таким образом:

Автомобиль устанавливается на смотровую яму и обязательно обездвиживается.
С двигателя сливаются все рабочие жидкости (моторное масло и охлаждающая жидкость).
Для удобства выполнения всех последующих работ мы советуем снять капот с кузова вашего автомобиля.
Отсоединяем корпус воздушного фильтра, всю проводку, топливный трубопровод, а также приводные тросики.
Переходим к снятию защитной крышки ГРМ. Затем послабляем приводной ролик и снимаем ремень с зубчатого колеса. Далее откручиваем болт зубчатого колеса и снимаем его. Делаем все аккуратно, чтобы не потерять шпонку.
Далее отсоединяем все патрубки и выкручиваем крепежные болты клапанной крышки, после чего демонтируем и ее.
Не забываем отсоединить патрубок, идущий к вакуумному регулятору.
Откручиваем бензонасос и болты крепления датчика искрообразования.
Теперь откручиваем верхний крепежный болт на задней крышке приводного ремня и затем отводим его вбок.
Откручиваем крепежи корпуса подшипников распределительного вала, после чего снимаем его.
Достаем распределительный вал

Важно помнить, что распредвал нужно демонтировать вместе с сальником, который потом следует заменить на новый. Если вы разбираете двигатель с целью проведения замены распредвала, то дальнейшая разборка не нужна.
Демонтируем кронштейн крепления генератора

Затем демонтируем натяжной ролик.
Отсоединяем все элементы системы охлаждения (трубопровод), которые идут к рубашке охлаждения мотора.
Отсоединяем электропроводку с колодкой, которая идет к датчику температуры ОЖ.
Откручиваем крепежные гайки на выпускных трубах и аккуратно снимаем их.
Далее переходим к откручиванию крепежных болтов на головке блока. При этом строго соблюдаем последовательность послабления этих крепежей. Достаем открученные болты.
Снимаем головку с карбюратором и впускным коллектором.

Процесс разборки двигателя в моторном отсеке после снятия головки может считаться оконченным. Остальные действия выполняются под автомобилем. Для того чтобы достать поршни вам нужно:

1. Открутить имеющиеся болты крепления поддона мотора и аккуратно достать его.
2. Открутить крепежи шатунных крышек и затем снять их. Советуем помечать, где какая крышка была и как она устанавливалась. Чтобы сделать пометку на каждой крышке можно воспользоваться керном.
3. Прокручивайте коленчатый вал до того момента пока поршни не пойдут вверх, а шатуны сами снимутся с шеек коленчатого вала. После этого вам останется взять отвертку и вытолкать поршни с шатунами, а затем и извлечь их.

Лада Ока My kei car › Бортжурнал › Ремонт кузова без сварки. ч1

После того, как привел мотор и ходовку в порядок, решил залезть в кузовщину. Нелюбитель я ездить на машине, в которой не знаю каждого сантиметра. Визуально сразу было видно, что необходим ремонт порогов, по обеим сторонам скозные дырки, а так же переднее пассажирское крыло, не скрывало гнили и было видно небольшую дырочку, вот только на деле все оказалось немного интереснее. Загнал машину на яму, частично разобрал салон предварительно и стал простукивать кузов вооружившись отверткой и молотком

После сей операции было выявлено, что ко всему прочему прогнило заднее пассажирское крыло аж в трех местах и того уже 2 крыла на ремонт (переднее водительское в идеальном состоянии, задние водительское без гнили, но кое какое внимание уделить будет нужно), багажник со стороны пассажира тоже с дыркой, дно целое, все несущие конструкции тоже в сносном состоянии. Если бы на машине стояли все 4 подкрылка, не каких проблем с крыльями бы вообще не возникло еще очень и очень долго, не представляю по какой причине на машине был оставлен только 1 передний подкрылок, остальные отсутствовали

Начал с заднего пассажирского крыла

Фотографий увы мало, так увлекся, что забыл снимать

Саму дыру не запечатлел, снял уже предпоследний этап. Ход работы был таков:

1. Расколупал гнилую труху по окружности. 2. Зачистил поверхность (промыл, вышкурил) 3. Обработал цинкарем, тем самым ушла остаточная ржавчина. 4. Пропылесосил от мусора полость 5. В ту самую полость была залита обыкновенная монтажная пена. Выглядело примерно так:

источник

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Замена Сцепления Ока Без Снятия Коробки

Замена сцепления ВАЗ-2109 без разведение подштанники

Даже если вы будете следовать всем инструкциям, приведенным в руководстве по эксплуатации автомобиля, замена Сцепление не легкое вообще. Необходимым условием для этого является то, что не у каждого автовладельца есть яма, путепровод и, мягко говоря, лифт.

Если вы перейдете на 100, сцепление изменится почти через час, но цена не поднимет вам настроение, и своими руками, скорее всего, будет полезно выполнить эту задачу в течение всего дня, если не двух. Все зависит от ваших знаний и скорости. Большая часть времени уходит на разборку и сборку, а на установку самих деталей уходит 20-30 минут. Граждане! При замене сцепления без снятия коробки. хорошо. Как обойтись без ямы и лифта?

Начиная

Первое, что обычно интересует автолюбителя при замене сцепление

: Можно ли заменить без снятия коробки передач? Везде, где вы ищете ответы, смотрите видео или фото, конкретного ответа нет. Но, в конце концов, вы, вероятно, сталкиваетесь с чьим-то обзором, в котором говорится, что процедура вполне реальна. Кроме того, вы можете даже привести примеры. Замена сцепления ВАЗ 2109 без полного снятия коробки своими руками. Замена сцепления без снятия окна это бревно. Подготовка машины к работе, частичное снятие коробки передач, замена сцепления, центровка. Здесь вы все поймете. пора заняться делом и поменять деталь самостоятельно.

Для начала нужно найти пару больших пней, высота которых около 40 сантиметров, и несколько баров. Чтобы быть в безопасности и автомобиль не отвалился во время ремонта, необходимо установить два простых колеса под днищем машины.

Даже находясь под автомобилем, вы можете сомневаться в необходимости замены, не снимая коробку, потому что, если коробка передач упадет на землю, ее будет очень трудно поднять, так как практически невозможно ползать по днищу автомобиля. замена проушины без снятия коробки. Отказ сцепления может проявляться как слишком большая или слишком маленькая свободная педаль, острая, рывковая, в комплекте. Во-первых, вам необходимо полностью выключить аккумулятор, отключив всю систему. После этого начинается весь процесс. Следующим шагом является удаление всех ненужных элементов, а именно:

Замена диска сцепления с ОКА

Загадки замены

случайсцепление на машинеOk Вы узнаете из этого видео!

• колеса. После разведение их нужно скрутить и выбросить, чтобы ничто не мешало;
• освободить полки. Замена сцепления без полного снятия коробки передач и> OK> уведомляет о замене сцепления без завершения. Для этого удалите рулевые наконечники;
• откручиваем болты , который фиксированный слой мяча;
• тогда защита двигателя должна быть удалена с помощью кабеля;
• слить все масло из коробки;
• на крыльях ослабьте гайку и затем удалите ее;
• откручиваем все гайки на обеих подушках;
• Теперь домкрат или другая опора должны быть установлены под двигателем;
• исключать датчик заднего хода;
• стартер должен быть аккуратно отсоединен, отвинчен и удален;
• открутить гайки маховика и заглушки;
• Далее очень важный момент. Проверка и замена щеток генератора и ВАЗ 2107. Техническое обслуживание без демонтажа генератора. Необходимо снять сустав CV, но только с правой стороны, не нужно прикасаться к левому;
• откручиваем крепежные болты к коробке передач.
• последний шаг. избавиться от гайки над правым шовным суставом.

Изменить сцепление

Почти все готово, чтобы вытащить коробку из двигателя, но не торопитесь. Чтобы продолжить процесс, вам понадобятся два болта от верхнего рычага классика. Они имеют ту же резьбу, что и те, которые соединены блоком двигателя и коробкой. Мы свернем их сверху, и тогда вы можете начать отсоединять узлы от мелкого лома.

Замена предоставляется сцепление

ВАЗ-2109. это кропотливый процесс, но вы можете многое сделать, чтобы все было сделано быстро и надежно. Замена радиатора печи ваз-2115 без снятия панели. Из-за зазора, образовавшегося после предыдущей процедуры, необходимо избавиться от выпускного подшипника, открутить болты на корзине. Но установка немного отличается от инструкций, найденных в руководствах. Мы ставим новый релиз сцепления на свое место. Затем поместите диск на маховик и корзину над ним. Закручиваем болты буквально на два оборота, их нельзя затянуть. Замена Оки Сцепления. Отремонтируйте oki ch1 (замените коробку сцепления и сцепление, не снимая ее

Затем, очень осторожно, мы начнем толкать входной вал в пазы диска

Ремонт автомобилей своими руками

ВАЗ 1111 / 1113 Ока – руководство пользователя / инструкция по ремонту, обслуживанию и эксплуатации автомобиля. Данная энциклопедия-справочник представляет собой полный перечень советов и рекомендаций по техническому обслуживанию и ремонту автомобилей у себя в гараже или на даче. Энциклопедия предназначена для владельцев автомашин, которые желают самостоятельно, не прибегая к услугам автомастерских, отремонтировать свой автомобиль или просто научиться правильно за ним ухаживать. У вас стучат тормоза, вибрирует руль или слишком шумно работает двигатель и вы думает, что в автомастерской с Вас возьмут слишком много денег, тогда это энциклопедия для Вас. Вы научитесь определять неисправности в автомобиле по странным звукам, вибрации и другим признакам. А также правильно эксплуатировать Вашего железного друга, чтобы как можно реже залезать под капот. В руководстве дается пошаговое описание процедур по эксплуатации, ремонту и техническому обслуживанию Автомобилей ВАЗ-1111 «Ока» с подробными иллюстрациями и удобным меню. Подробно описываются все необходимые инструменты для каждого вида ремонта и некоторые не очевидные тонкости. А также справочные величины, моменты затяжек и многое другое.

Автомобили «Ока» благодаря компактным размерам и стабильной работе силового агрегата были довольно популярны в России на протяжении последних десятилетий. И сегодня их эксплуатация не вызывает у владельцев нареканий. Однако со временем каждое транспортное средство будет нуждаться в качественном ремонте и регулировке основных параметров работы. В частности, карбюратор на «Оке» является самым чувствительным агрегатом в оснащении автомобиля, поэтому требуется к себе особого внимания.

Видео — как снять двигатель

Автомобиль Ока начал выпускаться достаточно давно и заслужил немалую популярность среди отечественных автолюбителей. Конечно, технические характеристики рассматриваемой машины далеки от требований современного автолюбителя. Несмотря на это, в свое время Ока пользовалась большой популярностью благодаря присущей ей экономичности. Владельцы автомобиля Ока ранних годов выпуска, нередко сталкиваются с неисправностями двигательной системы. Это легко объяснить сроком службы и условиям эксплуатации транспортного средства. Одним из наиболее действенных способов вернуть транспортному средству работоспособность – капитальный ремонт двигателя Ока или ВАЗ 11113. Выполнить ремонт своими руками достаточно сложно, поскольку для многих процессов понадобится наличие дорогостоящего оборудования. В целях экономии можно осуществить подготовку Ока к капитальному ремонту своими руками.

Преимущества капитального ремонта очевидны. Масштабный ремонт движка позволит: увеличить срок эксплуатации транспортного средства, повысить ресурс мотора и увеличить его производительность.

Первым этапом капитального восстановления является подробная диагностика ДВС. Выполнить проверку в условиях гаража достаточно сложно. Для того чтобы определить продуктивность двигателя потребуется наличие компьютерного оборудования и соответствующих навыков.

История модели ВАЗ 1111 «Ока»

Несмотря на то, что разработка модели началась еще в конце 70-х годов, производство модели Ока началось лишь в 1988-м году. Местом для сбора конструкции стал Елабужский завод легковых автомобилей. Вскоре производство было передано Серпуховскому АЗ и АвтоВАЗу.

В 1995-м году прекратилось производство Оки на Авто ВАЗе, но ЗМА и СеАЗ продолжили производство. Параллельно этому модель была усовершенствована путем установки нового типа двигателя – 33-сильного 2-х цилиндрового мотора с объемом 0,75 л (до этого был использован 2-х цилиндровый, 0,65 л и 29 л.с.). Новинка получила приставку к названию и** продавалась, как ВАЗ 11113**.

В 2006-м году по ряду причин производство ВАЗ 11113 было прекращено. Главной из них была нерентабельность работ, которые понадобились бы для того, чтобы двигатель автомобиля соответствовал новым стандартам Евро-2.

Однако новые владельцы СеАЗ нашли выход из сложившейся ситуации. Они снабдили автомобиль китайским 3-х цилиндровым инжекторным двигателем с рабочим объемом 1л и максимальной мощностью 53 л.с и 5-и ступенчатой коробкой передач. Новинка стала известна как СеАЗ 11116. Она получила массу модификаций, среди которых были автомобили для инвалидов, фургоны и даже универсалы.

В 2008-м году завод прекратил выпуск Оки, но через 5 лет заявил о том, что планирует крупные изменения в модели, которые будут представлены в 2020-м году.

Основные неисправности

К основным неисправностям и первых 650 кубовых движков и мотора 11113 можно отнести повышенный шум и вибрацию. Повышенный шум проявляется при прогреве двигателя и обуславливается наличием балансирных валов. Шум считается нормальным, хотя и вызывает беспокойство автовладельцев.

Дополнительный шум могут вызывать повышенные клапанные зазоры. Устраняется регулировкой. Вибрация же имеет причину конструктивную и обусловлена работой всего 2-х поршней, которые имеют рабочий ход только за 2 оборота КВ, то есть в процессе работы 1 поршень проворачивает КВ на 360 о .

Прогар прокладки головки цилиндров. Он вызван неточностью изготовления прокладок на заводах и неправильной затяжкой головки блока, допускающий неполное обжатие прокладки. При ремонте не допускается повторное использование этого уплотняющего элемента

Требуется обязательная замена, при этом стоит обращать внимание на поверхность прокладки и в случае обнаружения задиров не стоит ее использовать

Сложности при запуске горячего 750 см 3 двигателя обусловлены диафрагмой топливного насоса и компоновкой моторного отсека. Повышенные рабочие температуры блока двигателя приводят к образованию топливных паров в полостях насоса, а агрегат не предназначен для перекачивания газообразной среды.

Потеря искры. Система искрообразования в цилиндрах выполнена по бесконтактной схеме с применением катушки зажигания. Расположение катушки допускает попадание воды при прохождении луж. Это вызывает отказ элемента, повышающего напряжение, и выражается в невозможности запустить двигатель.

Система охлаждения. Имеет те же проблемы, что и все двигатели ВАЗ. Низкое качество исполнение помпы приводит к ее отказу, что в свое время влечет перегрев двигателя. Тоже относится и к надежности термостата. При возникновении проблем требуется замена элементов.

Отказы электронных датчиков. Обусловлены некачественным исполнением электроники российскими производителями, а также низкой культурой сборки силовых агрегатов, допускающих неполную фиксацию датчиков на корпусе мотора.

Ремонт двигателя ОКА может быть выполнен в гаражных условиях при наличии опыта обслуживания и ремонта ДВС российского производства. За исключением специфических элемен6тов ремонт двигателя выполняется с применением комплектующих, используемых для ремонта двигателей ВАЗ 21083 и ВАЗ 21093.

Скидки от справочной

При упоминании АСС вы можете получить скидки на запчасти и услуги

Автомобильная Справочная Служба: автоновости, запчасти в Красноярске для иномарок и отечественных автомобилей, машины в разборках, ремонт автомобилей, адреса и телефоны фирм, доска объявлений, каталоги запчастей, руководства по обслуживанию и ремонту.

Вся представленная на сайте информация носит информационный характер и ни при каких условиях не является публичной офертой.

Руководство по ремонту Ваз 1111 ОКА

Общая информация об автомобиле.

3-дверный 4-местный хэтчбек особо малого класса с поперечным расположением двигателя и приводом на передние колеса. Выпуск Оки начат в 1989 году на Волжском автомобильном заводе. Двигатель — двухцилиндровый рабочим объемом 650 куб.см., в 1997 году увеличен до 750 куб.см. объем. В настоящее время пролизводство автомобилей Ока передано Камскому автомобильному заводу, а также Серпуховскому автозаводу. Кроме базовых моделей КамАЗ-11113 и СеАЗ-11113, предлагаются варианты с ручным управлением, предназначенные для инвалидов. Благодаря очень низкой цене представляет интерес для экспорта.

Эта небольшая машинка была разработана на волжском автозаводе для «корпоративного» выпуска на трех заводах — ваз, КамАЗ и СеАЗ (в инвалидном варианте). На волжском автомобильном выпускается с 1990 года.

Отличительные особенности — скромные габаритные размеры, передний привод, двухцилиндровый двигатель с рабочим объемом 650 кубических сантиметров («половинка» «восьмерочного» мотора), универсальный трехдверный кузов со складываемым задним сиденьем.

Позже появилась модификация 11113 с более мощным двигателем 0,75 литра. Кроме того, на базе «Оки» разработан электромобиль, штучно собирающийся в Опытно-Промышленном Производстве.

Несколько лет назад на волжском автозаводе выпуск «Оки» прекращен, теперь ее производят только КамАЗ и СеАЗ, хотя силовые агрегаты (только 0,75 литра) по-прежнему производит только ваз.

приходится тормозить «в пол» (по всей видимости, на испытуемой машине не был отрегулирован свободный ход педали).

Ремонт ВАЗ (Lada) 1111 Ока

Провести ремонт и обслуживание ВАЗ 1111 намного легче, обладая должными знаниями. Материалы etlib.ru позволят найти для автомобиля Ока руководство по ремонту любой детали в виде видеоролика или фотоотчета. Видео инструкция продемонстрирует, как должна выполняться процедура починки и исключит возможность ошибочных действий. Что же касается фотоотчета, то он сопровождается текстовыми пояснениями, которые делают его отличным пособием для владельцев-новичков.

Для водителей ВАЗ 1111 пригодится базовое знание о наиболее частых процедурах во время эксплуатации автомобиля. По данным статистики владельцев больше всего интересует замена термостата Ока. Причиной этого являются частые поломки детали в условиях сурового климата. Следующими по популярности станут: замена ремня ГРМ на Оке, замена помпы Ока, а также в модели ока замена предохранителей. Некоторые из процедур следует делать профилактически, после ежегодной диагностики. Тяжелые дорожные условия часто приводят к поломке в тормозной системе или трансмиссии. В этом случае проблему решить помогут замена тормозных колодок Ока и замена сцепления на Оке. Зная алгоритм, нюансы ремонтных работ и список необходимых инструментов, можно своевременно устранить неисправность без посторонней помощи.

Дополнительную информацию для тех, кто хочет провести модели Ока ремонт своими руками, позволит получить вопрос, заданный на страницах портала. Наделенные опытом владельцы автомобиля или специалисты дадут исчерпывающий ответ, который поможет во время замены детали, диагностики или ремонта.

Очистка карбюратора от нагара и загрязнений

Большинство проблем с карбюратором возникает из-за некачественного топлива. Именно оно является причиной появления налёта, нагара. Оно же вызывает засоры топливных каналов. Для устранения всего этого придётся воспользоваться специальной чистящей жидкостью для карбюраторов. Она представляет собой баллончик со спреем. К баллону обычно прилагается комплект насадок для промывки каналов карбюратора. Есть множество производителей жидкости, но особой популярностью у автолюбителей пользуется жидкость HG3177, позволяющая идеально промыть карбюратор за несколько минут.

Жидкость для промывки карбюраторов HG3177 очень популярна у автолюбителей

Инструменты и расходные материалы

• ветошь;
• несколько зубочисток;
• отрезок тонкой стальной проволоки длиной 30 см;
• баллон со сжатым воздухом;
• защитные резиновые перчатки и очки;
• комплект рожковых ключей;
• плоская отвёртка;
• жидкость для чистки карбюратора.

Последовательность действий

1. Снятый с автомобиля карбюратор полностью разбирается.

2. Все засорившиеся каналы и отверстия аккуратно прочищаются с помощью зубочисток. А если нагар слишком сильно приварился к стенкам топливного канала, то для его прочистки используется стальная проволока.

3. После предварительной чистки на баллончик с жидкостью надевается насадка с самой тонкой трубкой. Жидкость заливается во все топливные каналы и мелкие отверстия карбюратора. После этого устройство следует оставить в покое на 15–20 минут (точное время зависит от типа используемой промывочной жидкости и для его уточнения следует прочесть информацию на баллончике).

4. Через 20 минут топливные каналы продуваются сжатым воздухом из баллончика.
5. Все остальные загрязнённые детали карбюратора обрабатываются жидкостью. Спрей распыляется без насадки. Через 20 минут детали тщательно протираются ветошью и производится обратная сборка карбюратора.

Порядок сборки коробки передач автомобиля Ока.

Картер коробки передач. Подготавливаю для запрессовки сальника первичного вала. Кстати сказать — запорол два сальника. Разобравшись понял — проблема была в заусенце на посадочном месте. Так что лучьше перед установкой сальников проверить то место где они будут стоять.

На блоке всё готово. Сцепление стоит. Как оправка подойдёт цилиндрик диаметром 15 мм.

Запресованный сальник первичного вала коробки передач. Предварительно перед установкой сальник сбоку покрывал тонким слоем герметика.

То же с сальниками полуосей. Но тут главное не перепутать правый с левым. Это правый.

А это левый. Только изнутри.

Подшипники запресовываются просто. Главное не перекосить. И не забыть под подшипник вторичного вала подложить пластмассовый грибочек — маслосборник.

Шток выбора передачь и рычаг штока. Главное — обезжирив резьбу проклеить её специальным анаэробным клеем — фиксатором.

Примеряю собранный механизм выбора и переключения передач

Да. Главное не забыть про сальник штока выбора передач. Кстати туда и правда влезает несколько сальников. Вниз я поставил новый а на верх аккуратно вынутый старый.

Хвост штока выбора передач

Это предварительно отрегулированная ведомая шестерня главной пары с дифференциалом и новыми подшипниками. Ставлю её на место.

Установил шестерню с дифференциалом.

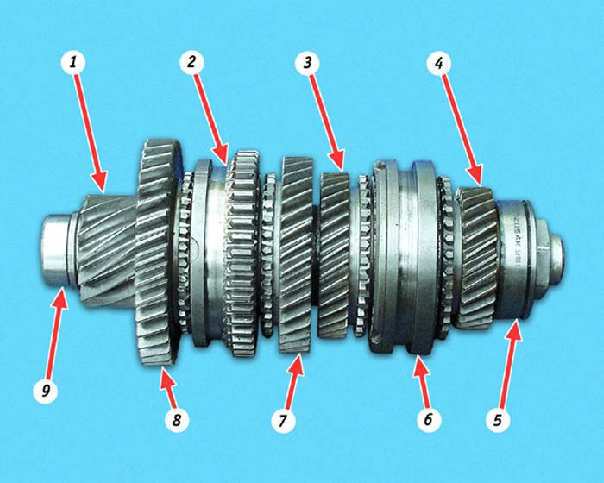

Два вала — первичный и вторичный. Вторичный с шестернями и синхронизаторами. Все уже с напресованными подшипниками (внутренние только наружные обоймы) и закрученными задними гайками.

Да. Чуть не забыл. Нужно сальники смазать пластичной смазкой. Какой — указано в книжке по ремонту. Так что надо почитать.

Ставлю валы. Валы ставяться вместе — парой. Иначе никак. Но это не сложно.

Дошло дело до механизма выбора передач. Открываю баночку и достаю сухарики — блокираторы. Смое главное — не потерять!

Вот в эти дырочки вставляются толстые блокираторы. Они предохраняют от случайного параллельного перемещения штоков. Один шток перемещаясь блокирует два других.

Один сухарик уже на месте. Вставлять лучше пинцетиком. Но можно изловчиться и чистой отвёрткой.

Ещё разок крупным планом то место куда это всё вставляется.

А этот сухарик вставляется в отверстие штока 3-4 передач (тот что по серединке).

Сухарики и штоки вставлены на место.

Вставляю механизм выбора и переключения передач в сборе со штоками и паралельно с шестернёй заднего хода (иначе она потом не влезет).

Вот так это выглядит сбоку.

Потом конечно же штоки можно будет вынимать. Что я и делал, устанавливая вилки на штоки. Ставлю вилку 3-4 передач.

Вилка 3-4 стоит. Ставлю вилку 1-2.

А это анаэробный клей — фиксатор резбы. Я мазал соединение штока выбора передач с рычагом выбора передач и болты — фиксаторы вилок на штоках.

Да. Перед тем как закрепить вилки на штоках нужно не забыть закрепить механизм выбора так как больше снимать я его не собираюсь

АХТУНГ! Обращаю внимание на правильное положение вилки 3-4 передач. Не забыть бы вычещеный магнитик для сбора опилок! Опилки появляются в процессе работы коробки

И чтобы не засорять масло они собираются на этот магнит

Не забыть бы вычещеный магнитик для сбора опилок! Опилки появляются в процессе работы коробки. И чтобы не засорять масло они собираются на этот магнит.

Настало время соединять корпус коробки. Приготовился мазать герметиком. Столика подходящего не было и я извернулся вот так вот. Поставив верх корпуса наоборот на подшипники валов.

После акуратно намазал герметиком сторону и стал ждать, давая герметику немного схватиться.

Герметик на фланце половинки корпуса.

Пока сохнет герметик я счёл НЕ ЛИШНИМ по книге проверить, правильно ли я всё собрал и что я мог забыть.

Особенно это хорошо видно на общем чертеже.

И так! Половинки споловинены. Все валы и штоки вошли в свои дырки. Я потихонечку протягивал болты, следя чтобы герметик схватился по стыку ровно. Да! Забыл отметить — гайки подшипников на валах нужно закернить в пазы. Да, и не забыть про стопорные разрезные кольца подшипников.

Теперь пришла пора промазать герметиком заднюю крышку и надеть её. Технология та же. Выжидаем пока герметик немного схватится. Ставлю. Слежу чтобы герметик равномерно распределился. Жду пока герметик схватится сильнее. И после равномерно протягиваю шесть гаек.

Ставлю направляющую выжимного, вилку и выжимной, смазывая по ходу смазкой.

Ставлю кулису и гофрой.

И устанавливаю коробку. К слову скажу что без полуосей и без ГБЦ коробка ставится сверху удобнее чем снизу. Что ещё раз доказывает что Оку удобнее ремонтировать комплексно!

Вот и всё. Теперь не много осталось.
