Стартер на уаз патриот

Стартер на УАЗ 469: проверенные временем варианты

Автомобильный стартер является сложным механизмом, который достаточно интенсивно эксплуатируется – выход из строя пускового устройства не является редким случаем. Для модельного ряда УАЗ 469 подходят стартера с подающей мощность не менее 1.6 кВт/ч – приобретение устройства меньшей мощности не обеспечит бесперебойный запуск двигателя в агрессивных условиях и быстро «перегорит».

Производитель	Артикул	Тип механизма	Мощность устройства, кВт/ч	Примерная стоимость, руб.
ПРАМО-АТЭ-1	5742.3708	Редукторный	1.7	3800
ПРАМО-АТЭ-1	5742.3767	Редукторный	1.7	3950
КЗАТЭ	42.3708000	Редукторный	1.6	3400
КЗАТЭ	42.3708000	Редукторный	1.6	3550
БУЛСТАРТ	42.3703400	Редукторный	1.8	3900
БУЛСТАРТ	2.3708000-11	Редукторный	1.8	4100
БУЛСТАРТ	2.3708000-11	Редукторный	1.8	4140

Неисправности и ремонт

Для того чтобы правильно отремонтировать механизм запуска силового агрегата, необходимо определить причину поломки.

К основным причинам выхода из строя этого механизма относятся:

пробуксовка муфты свободного хода;
выход из строя рычага отключения механизма;
преждевременный износ рукояток;
неисправность буферного пружинного механизма;
износ поводкового кольца;
повреждение зубьев;
слабое натяжение крепежных болтов редукторного механизма;
повреждение втулки подшипников и шеек на якоре;
слабое крепление якоря;
повреждение тягового реле;
заклинивание привода на валу или приводной раме.

Перед тем как начать ремонтировать электрический стартер, необходимо установить транспортное средство на специальную платформу или смотровую яму и отключить силовой агрегат.

Неисправности и ремонт стартера УАЗа своими руками:

Разряд аккумуляторной батареи. В этом случае рекомендуется подзарядить аккумулятор.
Окисление проводов. Необходимо очистить наконечники при помощи зубной щетки.
Ненадежная натяжка наконечника. Для обеспечения качественного контакта нужно подтянуть наконечники.
Повреждение электрической цепи. Необходимо провести внешний осмотр и устранить дефект.
Заедает якорное устройство, не крутит втягивающее реле. В этом случае следует заменить износившийся механизм.
При наличии межвиткового замыкания необходимо провести внешний осмотр обмотки втягивающего реле. При наличии обрывов или других дефектов рекомендуется перемотать проволоку.
Если в конструкции замка зажигания были оборваны контакты, то их следует заменить на новые, т.к. ремонту они не подлежат.
Если подгорает коллекторное устройство во время работы силового агрегата, то необходимо заменить полностью весь коллектор.
Если повисает щеточный механизм или он быстро изнашивается, значит, нужно заменить щетки, предварительно разобрав весь механизм стартера.
Если стартер включается, но коленчатый вал не вращается, следует заменить приводное устройство пускового механизма и буферную пружину, также нужно устранить залипание приводов.
Если шестерни не входят в зацепление с маховиком, необходимо проверить исправность буферной пружины, устранить забоины, отрегулировать ход шестеренок.

Схема подключения реле стартера

Реле стартера находится на монтажном блоке предохранительных устройств. Полная цветная схема подключения есть в руководстве по эксплуатации транспортного средства.

Для того чтобы подключить реле электрического стартера, необходимо соединить провод транспорта с клеммой пускового механизма. После этого плюс передается через генераторную установку на замок зажигания. После того как контакты сомкнуты, замыкается катушка реле промежуточного типа.

Замена втулок и сборка стартера

Для того чтобы выполнить замену втулок стартера, необходимо демонтировать аккумуляторную клемму, а затем отсоединить два провода от втягивающего реле. После этого открутить все крепежные элементы, при помощи которых пусковое устройство крепится к блоку сцепного механизма.

Затем отсоединить корпус втягивающего реле, убрав два болта. После этого снять ротор с пластины бендикса и при помощи гаечного ключа снять заднюю крышку стартера. Стопорное кольцо убирается при помощи отвертки плоского типа. Нужно открутить две гайки, которые находятся на шпильках, убрать износившуюся втулку из посадочного места и установить новую.

Для сборки стартера необходимо выполнить следующие действия:

Впрессовать передний подшипник в крышку стартера со стороны приводов.
Установить муфту на якорь пускового механизма.
Установить стопорное кольцо.
Монтировать упорную шайбу.
Ввести в зацепление муфту рычага с приводом стартера и установить муфту вместе с якорем.
Установить резиновую заглушку.
Вставить осевое устройство рычага в переднюю крышку.
Установить шплинт на переднюю крышку.
Впрессовать задний подшипник на заднюю крышку.
Установить щетки, щеткодержатели и пружины.
Монтировать изолирующую трубку.
Установить защитный кожух.
Вставить толкатель, в который предварительно нужно установить пружину.
Установить вывод обмоток.

Причины

Наиболее подвержены износу передняя втулка и втулка шестерни бендикса. Втулка шестерни здесь играет косвенную роль, так как во время работы стартера он не вращается относительно ротора, однако при износе она удаляет шестерню от маховика, что приводит к увеличению давления на переднюю втулку и ее быстрому износу. Поэтому, при ремонте стартера УАЗ-ика, лучше его делать комплексно.

Особенно влияет на скорость вращения стартера, передняя втулка. При ее сильном износе якорь (ротор) может задевать статор, что катастрофически влияет на его вращение и в конечном итоге приведет к перегреву якоря, и соответственно нарушению контакта (распайке) между обмоткой якоря и щетками. Это может сильно увеличить стоимость ремонта, так как придется осуществить ремонт ротора или даже его замену. В случае нарушения контакта с обмотками, так же происходит потеря мощности и он медленно крутит.

Так же может, медленно крутить стартер по причине неисправных щеток. При их значительном износе они плохо прижимаются к коллектору, что приводит к возникновению дуги и выгоранию или расплавлению коллектора. Так как мощность его достаточно велика, то он будет продолжать вращать двигатель пока не придет в полную негодность. В этом случае придется менять не только щетки, а так же якорь.

Сам по себе якорь не выходит из строя, если это только не заводской брак. Чаще всего к его поломке приводят выше описанные поломки.

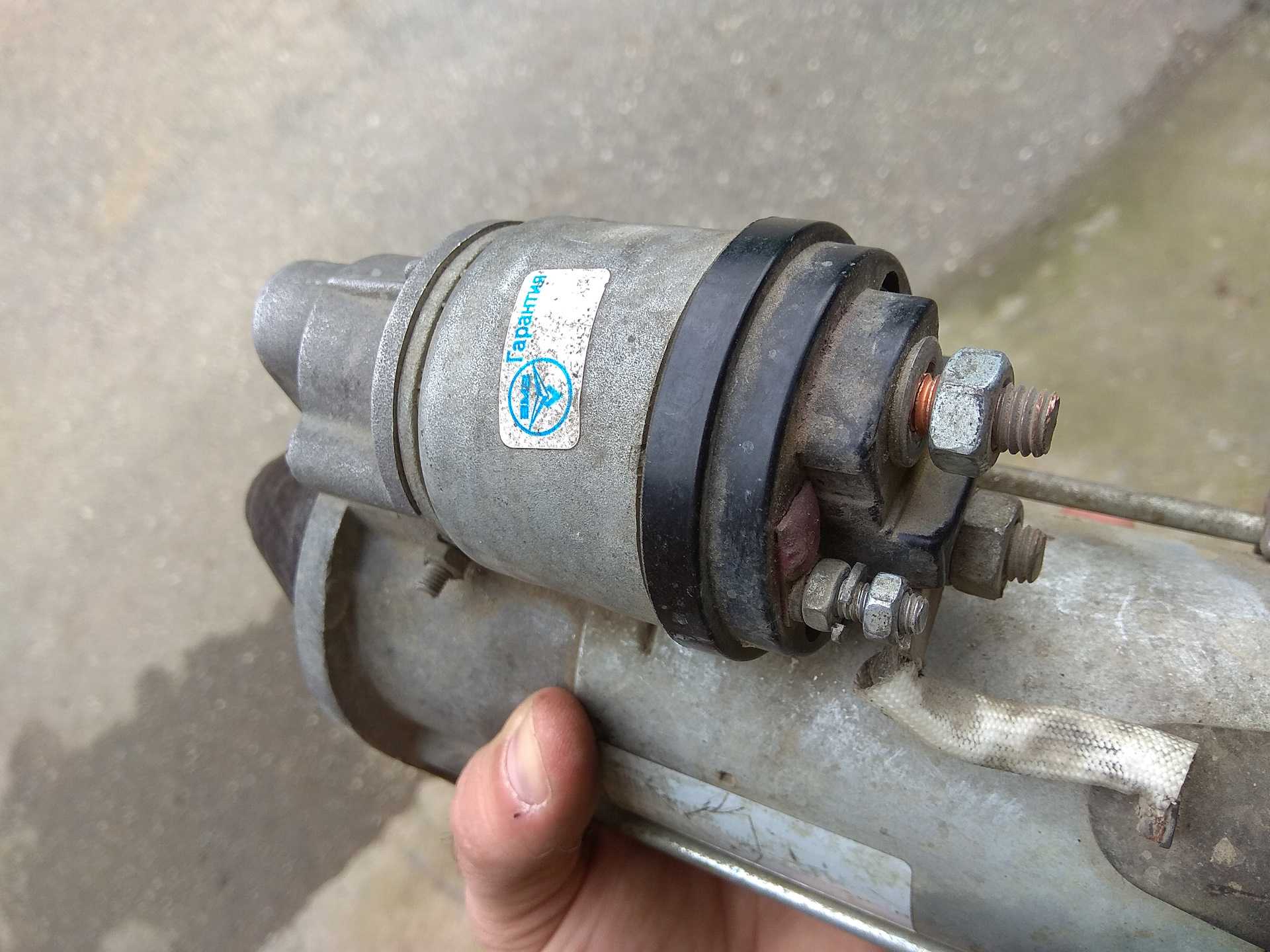

Назначение втягивающего реле стартера

Как известно стартер представляет собой электрический мотор, который питается от аккумуляторной батареи. Зубчатая шестерня стартера при запуске мотора должна быстро войти в зацепление с венцом маховика коленчатого вала двигателя. Одновременно происходит включение электромотора стартера, который и вращает коленвал – этот процесс в действии хорошо виден на анимации ниже.

Втягивающее реле стартера отвечает за быстрое соединение двух зубчатых деталей: маховика и шестерни обгонной муфты (бендикса). Устанавливается втягивающее реле на корпусе стартера, соединяясь с муфтой в передней части при помощи рычага. Если реле не выдвигает шестерню вперед, то стартер вращается сам по себе.

Однако виновником такой неисправности может быть не только втягивающее реле, но и обгонная муфта (подробно о ремонте бендикса). Если муфта заклинила, то силы втягивающего реле не хватает для ее выдвижения.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Неисправности стартера и методы их устранения

Существуют типичные поломки, при которых есть определенная технология устранения неисправностей. Предлагаем владельцам этой популярной модели готовые решения по ремонту.

При включении стартера якорь не вращается

Причина поломки	Методы ремонта
Щетки не контактируют с коллектором	Снять стартер с двигателя. Осуществить полную разборку. Устранить причину неисправности.
Нет контакта в переключателе тягового реле	Открутить электрические провода от стартера. Снять крышку переключателя с контактами. Подгоревшие контакты тщательно зачистить. Если контакты слишком подгорели, повернуть крышку на 180°.
Разрушены соединяющие контакты тягового реле либо внутри стартера	Демонтировать стартер и сдать в мастерскую для осуществления профессионального ремонта.
Нет стойкого контакта замка зажигания на клемме «В»	Проверить электрическую цепь контрольной лампой. Для этого подсоединить лампу к контакту «С» и массе. Если на контакте «С» отсутствует напряжение во включенном положении замка зажигания, его необходимо заменить на новый.
Обрыв обмотки, подгорание контактов добавочного реле	Проверить электрическую цепь контрольной лампой. При включении стартера контрольная лампа, подключенная к контакту «К» дополнительного реле и массой, должна загораться. Если этого не происходит, следует разобрать реле и зачистить контакты.
Клинит якорь внутри втулки катушки электромагнита	Якорь стартера, втулку и реле очистить от грязи, промыть в чистом керосине. Если тяговое реле смещено относительно стартерного рычага, необходимо сдать их в мастерскую для профессионального ремонта.

После пуска двигателя стартер не выключается

Причина поломки	Методы ремонта
Отсутствие контакта между зажимами, в частности, на АКБ.	Подтянуть прижимные болты, проверить цепь электроснабжения.
На валу якоря клинит привод.	Демонтировать стартер, устранить причину.
На тяговом реле либо на дополнительном реле спеклись контакты выключателя.	Устранить поломку либо осуществить замену реле.

10.5.4 Снятие, ремонт и установка стартера

10.5.3. Снятие, ремонт и установка стартера


2. Оттяните резиновый чехол…	3. …отверните гайку клеммы провода питания тягового реле…


4. …и снимите клемму со шпильки.	5. Отверните гайку клеммы «плюс» питания стартера…


6. …и снимите клемму с контактного болта.	7. Выверните болт нижнего крепления…


8. …отверните гайку верхнего крепления стартера к картеру сцепления…	9. …и снимите стартер.

10. Проверьте удерживающую обмотку тягового реле стартера. Для этого сначала подсоедините клемму «минус» аккумуляторной батареи к клемме 2, а затем клемму «плюс» к контактному болту 1 (при отсоединенной от контактного болта клемме) – якорь реле должен резко втянуться.

11. Проверьте удерживающую обмотку реле стартера, подсоединив к клемме питания удерживающей обмотки клемму «плюс» батареи, а клемму «минус» к корпусу стартера — якорь тягового реле должен плавно втянуться. В противном случае замените тяговое реле. Якорь тягового реле должен перемещаться в корпусе свободно, без заеданий. Осмотрите контактные болты. Зачистите мелкозернистой шкуркой подгоревшие головки болтов.


12. Отверните гайку крепления шины к контактному болту.	13. Отсоедините шину от контактного болта тягового реле.


14. Выверните два винта крепления тягового реле…	15. …и снимите реле.


16. Извлеките пружину из якоря…	17. …и выньте якорь тягового реле, приподняв его, чтобы петля якоря снялась с рычага.


18. Выверните два болта крепления крышки заднего подшипника…	19. …и снимите крышку подшипника с задней крышки стартера.


20. Снимите фиксирующую…	21. …и дистанционную шайбы.


22. Выверните два стяжных болта и извлеките их из корпуса.	23. Снимите заднюю крышку с вала якоря стартера.

24. Снимите дистанционную шайбу с вала якоря стартера.

Осторожно, чтобы не повредить щетки, снимите щеточный узел с якоря.


26. Снимите с основания щеточного узла корпус с шиной и «плюсовыми» щетками.	27. Снимите со стороны привода крышку вместе с редуктором.


28. Извлеките редуктор с приводом из крышки стартера со стороны привода.	29. Вставьте оправку в редуктор вала привода…


30. …установите вал привода на оправку и другой оправкой сбейте ограничительное кольцо со стопорного кольца.	31. Разожмите стопорное кольцо…


32. …и снимите его.	33. Затем снимите ограничительное кольцо.


34. Поддев отверткой…	35. …извлеките рычаг из проушин корпуса редуктора…


36. …затем снимите рычаг с шайбы муфты…	37. …и снимите обгонную муфту с вала привода.


38. Поддев отверткой крышку редуктора стартера…	39. …снимите ее с редуктора…


40. …и извлеките шестерни из редуктора.	41. Поддев отверткой фиксирующее кольцо…


42. …снимите его…	43. …затем снимите упорную шайбу…

44. …и извлеките вал привода из ведущей шестерни редуктора.

45. Осмотрите якорь. Если коллектор 2 загрязнен или на нем есть риски, следы подгорания и другие дефекты, прошлифуйте его мелкозернистой стеклянной шкуркой. При значительной шероховатости коллектора или при выступании слюды между его пластинами (ламелями) проточите коллектор на токарном станке, а затем прошлифуйте мелкозернистой стеклянной шкуркой. Биение сердечника относительно цапф вала не должно превышать 0,08 мм. В противном случае замените якорь. При обнаружении на валу 1 якоря желтого налета от подшипника удалите его мелкозернистой шкуркой, так как это может привести к заеданию шестерни на валу. Если на поверхностях цапф и шлицев вала появились задиры, забоины, замените якорь. Проверьте надежность пайки выводов обмотки 3 якоря к пластинам коллектора. Осмотрите обмотку по торцам якоря, диаметр обмотки должен быть меньше пакета железа якоря. В противном случае замените статор. На внутренней поверхности статора не должно быть следов задевания якоря о статор. В противном случае замените подшипники вала якоря.

46. Проверьте состояние обмотки якоря с помощью контрольной лампы, питаемой переменным током напряжением 220 В. Подведите напряжение к пластине коллектора и сердечнику якоря — лампа гореть не должна. Если лампа горит, значит, есть замыкание обмотки якоря или пластины коллектора на «массу». В этом случае замените якорь.

47. Удерживая обгонную муфту, проверните шестерню стартера в обе стороны: по часовой стрелке шестерня должна вращаться свободно, против часовой стрелки шестерня не должна вращаться. В противном случае замените привод.

57. Щеткодержатель нужно устанавливать в стартер отдельно от крышки со стороны коллектора, так как щетки выталкиваются из направляющих пружинами и без приспособления удержать их в исходном положении невозможно. В качестве приспособления используйте головку подходящего размера от накидного ключа.

58. Установите собранный щеткодержатель на коллектор якоря, выньте монтажную втулку и установите крышку со стороны коллектора.

Снятие стартера уаз патриот

Для этого потребуются:. После того как стартер снят с внедорожника, не стоит спешить уаз патриот замена стартера выбрасывать. Для начала необходимо проверить исправность тягового реле. Возможно, замена и не потребуется и достаточно просто очистить контакты втягивающего. Что требуется, чтобы проверить работает ли втягивающее реле? Для этого необходимо подсоединить напрямую к аккумулятору клеммы «минус» и «плюс». При замыкании цепи должен втянуться якорь реле.

Также следует проверить исправность удерживающей обмотки.

Для этого необходимо к клемме удерживающей обмотки подать питание. При замыкании цепи якорь реле должен плавно втягиваться. Для замены реле необходимо вывинтить два винта с торцевой части устройства, и заменить его на новое. Если же реле исправно, то осуществлять замену нет необходимости. Исходя из всего вышесказанного, следует заметить, что если не крутит стартер двигатель внедорожника, то следует проверить основные причины неисправности.

Если после проверки выясняется поломка самого уаз патриот замена стартера, тогда потребуется снятие и последующая замена устройства. Удачных ремонтных работ. Во второй из двух частей видео я рассказываю, как своими руками обслужить и собрать стартер с автомобиля….

Братуха а как проверить коммутатор на хода дигри? Заведомо рабочий негде взять а новый стоит вдруг не. И про датчик можешь подсказать?

Здравствуйте подскажите пожалуйста, где находится реле уаз патриот замена стартера и почему идёт перезарядка 18 вольт.

уаз патриот замена стартера Мазда капелла 98г. Заранее благодарен. Подскажите,в чём может быть причина? Есть тут знающий который объяснить вот в чем проблема машина не заводился проварачивал бендикс назад и шелчки были снял стартер и бендикс проварачивал уаз патриот замена стартера и оно проварчиваеться назад ну не годный ну вот теперь вопрос ребята это может быть такое что стартер может испортить венец маховика?

Ну тяжело крутит стартер венец маховика и оно ламаеться поворачивается назад ломается может быть такое есть тут знающий подскажите не будет ли так стартер Новый поставлю и опять будет так?

Спасибо за видео, поучительное. Выставил показания по баку, а вот? Подскажите пожалуйста. Была такая проблема. Через час машина остыла и завелась. Вчера тоже самое произошло, но до сих пор не заводится.

В аккумуляторе проблему искать? Многие, купившие, авто впервые. Если уж первые два пункта уаз патриот замена стартера составит большого труда проверить самостоятельно, то для углубленной проверки устройства потребуется помощь автоэлектрика. Если же и электрокоммуникации в порядке, то остается только одно — это изделие отслужило. Определенных эксплуатационных границ изделие не имеет, но в зависимости от условий эксплуатации и частоты его использования, устройство выходит из строя. В частых случаях поможет исправить проблему только замена изделия.

Снятие уаз патриот замена стартера с автомобиля УАЗ Патриот осуществляется при его неисправности для осуществления последующего ремонта или его замены. Двигатель внедорожника ЗМЗ модели зачастую комплектуется изделием марки Iskra, но если уж осуществлять его уаз патриот замена стартера, то рекомендуется устанавливать устройство от фирмы Bosch.

Снятие устройства осуществляется первоначально с подбором необходимого инструмента. Для этого потребуются:. Процесс снятия довольно прост и не требует специального опыта, чего не скажешь о ремонте устройства. После того как стартер снят с внедорожника, не стоит спешить его выбрасывать.

Для начала необходимо проверить исправность тягового реле. Возможно, замена и не потребуется и достаточно просто очистить контакты втягивающего. Что требуется, чтобы проверить работает ли втягивающее уаз патриот замена стартера

Как демонтировать стартер

Процедура извлечения стартера из автомобиля не должна предоставить каких-либо трудностей – весь фронт работ осуществляется по интуитивно понятному сценарию и не требует специализированных навыков. Для демонтажа стартера из УАЗ Хантер потребуется не более 1 часа свободного времени, а также стандартный набор инструментария: комплект гаечных ключей, плоскогубцы и ветошь для протирки механизма. Непосредственно сам демонтажа осуществляется следующим образом:

Отключается от аккумуляторной батареи все клеммы,
Далее демонтируем пластиковую пылезащитную накладку на двигатель,
Затем отключаем от корпуса детали все клеммы,
Извлекаем стартер,
Процедура обратной установки осуществляется по данному сценарию в обратной последовательности.

В большинстве случаев непосредственно сам стартер на УАЗ Хантер не поддается ремонту – обычно деталь заменяют новым комплектом. Однако при желании можно попробовать устранить поврежденный участок самостоятельно – без специализированного оборудования возможно произвести:

Замену щеток или втулок якоря,
Установить цельные ротор или статор,
Прозвонить вытягивающее реле и установить новое,
Восстановить изоляционную обмотку корпуса в случае ее пробоя.

Подобные действия легко осуществляется стандартным комплектом оборудования, а сама процедура состоит в разборке корпуса стартера и разъединения его конструкционных элементов.

Непосредственное вмешательство внутрь ротора или статора может стать причиной сгорания механизма и короткого замыкания проводки при попытке первого запуска двигателя – ремонт ротор и статора не рекомендуется производить в домашних условиях без наличия соответствующего опыта.

Демонтаж

Для удобства рекомендуется снимать поперечину рамы, задний кардан, подкрылок. Обязательно подготавливается правильный инструмент — длинный, почти 1-метровый вороток с головкой на 14 и переходной карданчик. Это приспособление поможет открутить стартер, не снимая ни единого крепления с двигателя. На УАЗ Хантер с движком ЗМЗ-409 дополнительно нужно снимать расширительный бачок, отсоединять кучу проводов и вытаскивать защиту днища.

Проводится демонтаж в следующей последовательности:

скидывается минусовая клемма от АКБ — во избежание замыкания;
стягивается резиновый чехол, скрывающий клемму провода питания втягивающего реле;
соединения отворачиваются — верхнее и нижнее крепления;
затем демонтируется стартер, путём откручивания его болтов.

Стартер УАЗ 469

Стартер автомобиля УАЗ-469 является электрическим мотором, потребляющим постоянный ток. В нем расположена обмотка последовательного возбуждения. Установлено электромагнитное тяговое реле и привод с муфтой свободного хода. Устанавливается он слева на двигателе.

Электрическая энергия от аккумулятора начинает поступать на его первичную обмотку, возбуждая ее. Одновременно втягивающее реле толкает рабочую шестерню. Она входит в зацепление с зубчатым маховиком двигателя, совершая вращательное движение. Маховик раскручивается, все рабочие органы приходят в движение, силовой агрегат запускается.

Проверка стартера Уаз Патриот

Проверьте удерживающую обмотку тягового реле стартера. Для этого сначала подсоедините клемму минус аккумуляторной батареи к клемме 2, а затем клемму плюс к контактному болту 1 (при отсоединенной от контактного болта клемме) – якорь реле должен резко втянуться.

Проверьте удерживающую обмотку реле стартера, подсоединив к клемме питания удерживающей обмотки клемму «плюс» батареи, а клемму «минус» к корпусу стартера — якорь тягового реле должен плавно втянуться. В противном случае замените тяговое реле. Якорь втягивающего реле Уаз Патриот должен перемещаться в корпусе свободно, без заеданий.

Осмотрите контактные болты. Зачистите мелкозернистой шкуркой подгоревшие головки болтов.

Диагностика деталей стартера Уаз Патриот

Осмотрите якорь стартера Уаз Патриот. Если коллектор 2 загрязнен или на нем есть риски, следы подгорания и другие дефекты, прошлифуйте его мелкозернистой стеклянной шкуркой.

При значительной шероховатости коллектора или при выступании слюды между его пластинами (ламелями) проточите коллектор на токарном станке, а затем прошлифуйте мелкозернистой стеклянной шкуркой. Биение сердечника относительно цапф вала не должно превышать 0,08 мм. В противном случае замените якорь.

При обнаружении на валу 1 якоря желтого налета от подшипника удалите его мелкозернистой шкуркой, так как это может привести к заеданию шестерни на валу. Если на поверхностях цапф и шлицев вала появились задиры, забоины, замените якорь. Проверьте надежность пайки выводов обмотки 3 якоря к пластинам коллектора.

Осмотрите обмотку по торцам якоря, диаметр обмотки должен быть меньше пакета железа якоря. В противном случае замените статор. На внутренней поверхности статора не должно быть следов задевания якоря о статор. В противном случае замените подшипники вала якоря

Проверьте состояние обмотки якоря с помощью контрольной лампы, питаемой переменным током напряжением 220 В. Подведите напряжение к пластине коллектора и сердечнику якоря — лампа гореть не должна.

Если лампа горит, значит, есть замыкание обмотки якоря или пластины коллектора на массу. В этом случае замените якорь.

Удерживая бендикс стартера Уаз Патриот, проверните шестерню стартера в обе стороны: по часовой стрелке шестерня должна вращаться свободно, против часовой стрелки шестерня не должна вращаться. В противном случае замените привод.

Осмотрите втулки, в которых вращаются валы, установленные в крышке стартера со стороны привода, в крышке со стороны коллектора, в опоре вала якоря и опоре вала привода.

Если втулки изношены или на них появились задиры, раковины и другие дефекты, замените крышки или опоры с дефектными втулками. Замените крышки и опоры с трещинами.

Осмотрите статор Патриот: если на нем есть следы задевания якоря, замените заднюю крышку и промежуточную опору.

Замените щетки, изношенные до размера менее 3,5 мм между рабочей поверхностью и выводом. Проверьте легкость перемещения щеток в направляющих щеткодержателя. Они должны перемещаться без заедания, а сам щеткодержатель не должен иметь сколов и трещин. Осмотрите вал привода.

Винтовые шлицы и шейки не должны иметь задиров и сильного износа. Следы переноса меди с втулок на шейках снимите мелкозернистой стеклянной шкуркой, так как впоследствии они могут стать причиной заклинивания вала.

Водило и его три оси шестерен не должны иметь люфтов в соединениях

Проверьте омметром, замыкаются ли контактные болты тягового реле контактной пластиной. Для проверки соберите схему, показанную на фото, и вдвиньте якорь внутрь реле до упора. Если болты не замыкаются, замените или отремонтируйте реле.

Соберите стартер в обратной последовательности.

Перед сборкой смажьте зубья шестерни привода моторным маслом, а винтовые шлицы вала привода, зубья шестерни с внутренним зацеплением, планетарные шестерни и шлицы вала ротора — консистентной смазкой (ЦИАТИМ-201, 202, 203 или Литол-24)

В качестве приспособления используйте головку подходящего размера от накидного ключа. Установите собранный щеткодержатель Уаз Патриот на коллектор якоря, выньте монтажную втулку и установите крышку со стороны коллектора.

На этом комплексная диагностика стартера Уаз Патриот завершена.

Технические характеристики детали

Так устроен стартер

У стартера УАЗ крутящий момент не превышает 1,6 кгс/м, а номинальная мощность равняется 1,7 кВт. На вале якоря есть муфта и приводная шестерня. Первый элемент передает крутящий момент в одном направлении – от рассматриваемого устройства к мотору.

Схема позволяет выяснить, исправен редукторный стартер либо нет. Что касается привода, то его пригодность определяется за счет внешнего осмотра после разборки основного агрегата. Аналогичным образом проверяется состояние щеток и коллектора. Первые детали заменяются новыми, а вторые обезжириваются бензином.

Автомеханики рекомендуют редукторный стартер периодически осматривать. Необходимо:

проверять состояние зажимов (они не должны быть грязными, а крепления – ослабленными);
снимать кожух и осматривать коллектор (при необходимости устраняются неполадки);
открыть крышку, осматривая и зачищая контакты;
подтянуть болты фиксации корпуса основного агрегата;
снять рассматриваемое устройство для очистки от грязи.

Через каждые 32 000 км пробега рекомендуется выполнять некоторые работы по обслуживанию основного агрегата. Для этого потребуется:

снять редукторный стартер с мотора;
проверить коллектор и щетки (если высота последних элементов меньше 6 мм, тогда они заменяются);
разборка стартера (замена изношенных деталей);
в процессе сборки смазываются подшипники, втулки и прочие агрегаты.

Выводы

Автомобиль УАЗ 469 зарекомендовал себя достаточно надежным внедорожным транспортным средством многоцелевого использования. Гражданское население активно задействует его в своих целях еще и благодаря тому, что его можно обслуживать своими руками, используя заводскую документацию и советы мастеров.

Электрооборудование автомобилей УАЗ-31512, УАЗ-31514 и УАЗ-31519 выполнено по однопроводной схеме. Отрицательные выводы источников и потребителей электроэнергии соединены с кузовом и остальными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть постоянного тока, с номинальным напряжением 12 Вольт. Защита электрических цепей организована через блок предохранителей.

Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от переменного тока со встроенным выпрямительным блоком. При работе генератора аккумуляторная батарея заряжается.

При работе двигателя на холостом ходу, частота вращения ротора генератора и, соответственно, отдаваемый ток недостаточны для обеспечения электропитания мощных потребителей, таких как фары, стеклоочиститель, электровентилятор , аварийная сигнализация. В таком режиме аккумуляторная батарея будет разряжаться.

Для защиты электрических цепей наружного освещения автомобиля от перегрузки применен биметаллический предохранитель 29.3722 или подобный, который установлен под панелью приборов слева. Три плавких предохранителя по 10 Ампер установлены в блоке предохранителей ПР103, закрепленном на перегородке моторного отсека. Они защищают:

№ 1 – цепи контрольных приборов; № 2 – цепи указателей поворота; № 3 – цепи аварийной сигнализации и звукового сигнала.

Предохранитель № 1 расположен ближе к правому борту автомобиля. Цепь питания электродвигателя вентилятора отопителя защищена плавким предохранителем с номинальной силой тока 6 Ампер. Предохранитель закреплен на жгуте проводов рядом с выключателем отопителя. Автомобили УАЗ-31512, УАЗ-31514 и УАЗ-31519 могут быть оборудованы и другими дополнительными предохранителями, в зависимости от комплектации.

Цепи под напряжением проверяются и амперметром. Вольтметр подключается параллельно проверяемому устройству или участку цепи. Предел измерений 0–15 или 0–25 Вольт постоянного тока. Отрицательный провод (щуп) соединяется с массой, положительный – с потребителями или источниками тока. По падению напряжения можно определить неисправность питающей цепи — обрыв, окисление контактов и тому подобное, а также короткое замыкание в потребителе.

Для проверки цепей под напряжением также можно использовать контрольную лампу мощностью не более 3–4 Вт, рассчитанную на напряжение 12 Вольт, например лампу АМН12-3, используемую в панели приборов.

Амперметр должен иметь верхний предел измерений не менее 10 Ампер постоянного тока, а также защиту от перегрузки. Амперметр соединяем последовательно с проверяемым устройством. Плюс прибора подсоединяется к источнику тока, а минус – к плюсу потребителя. Если ток меньше требуемого, то неисправна электрическая цепь, а если больше – произошло замыкание в потребителе.

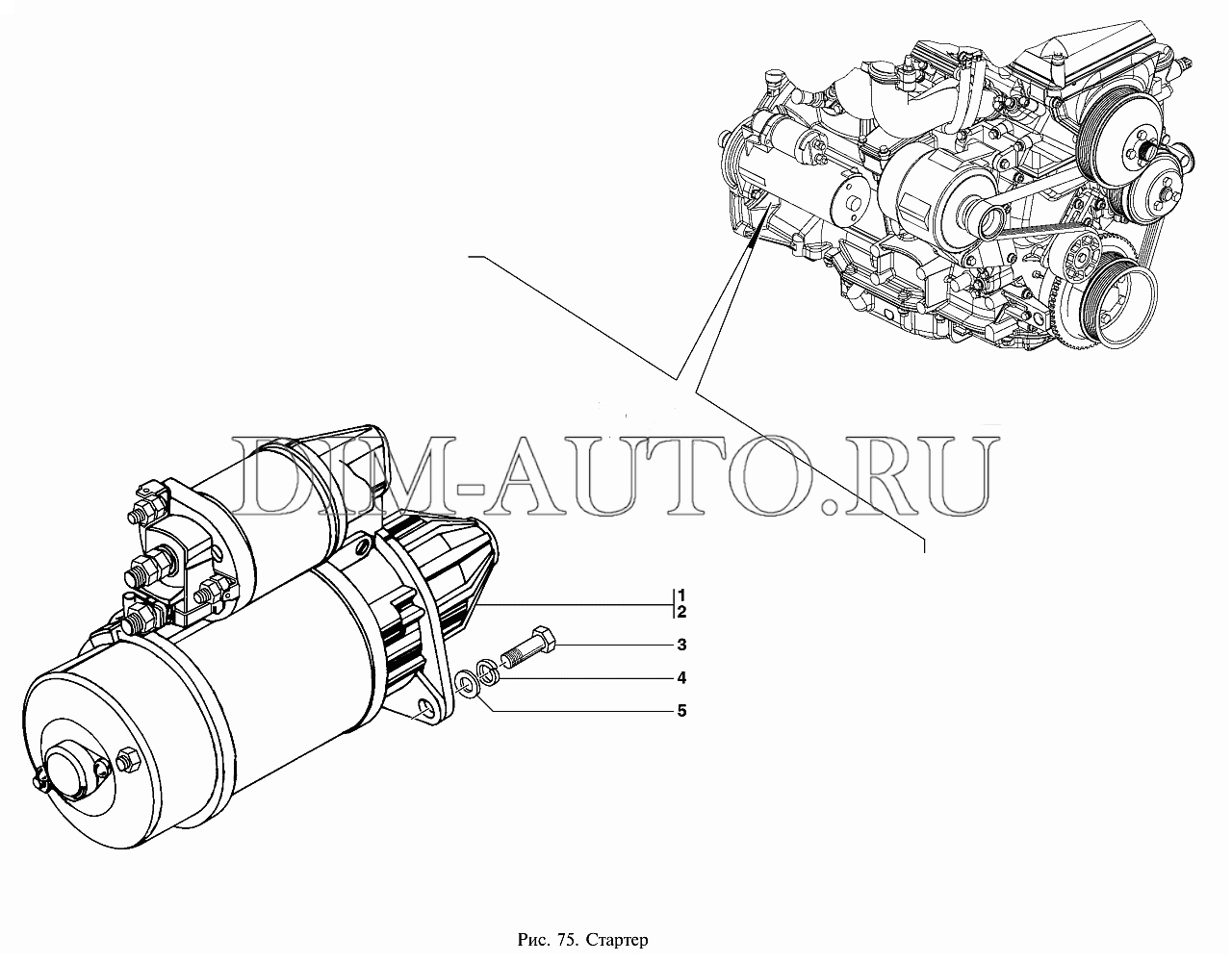

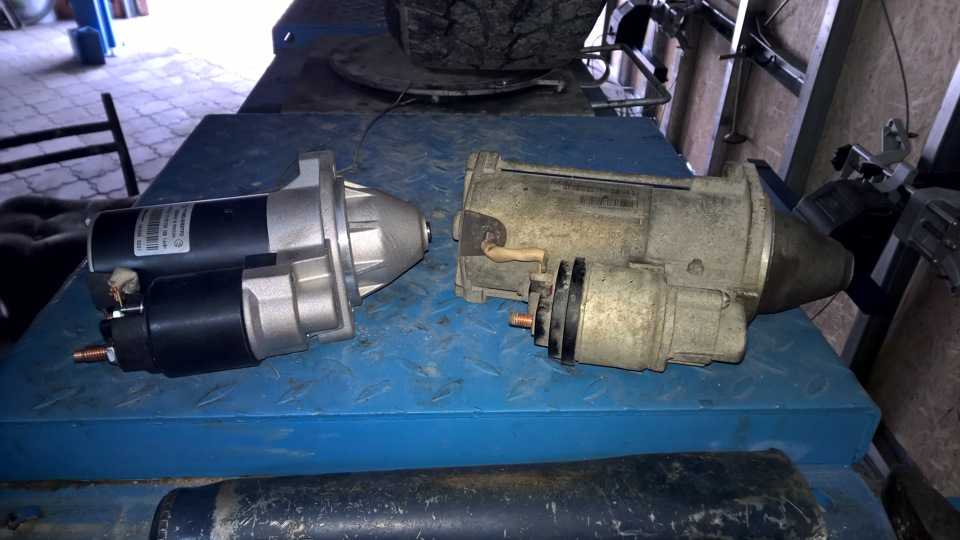

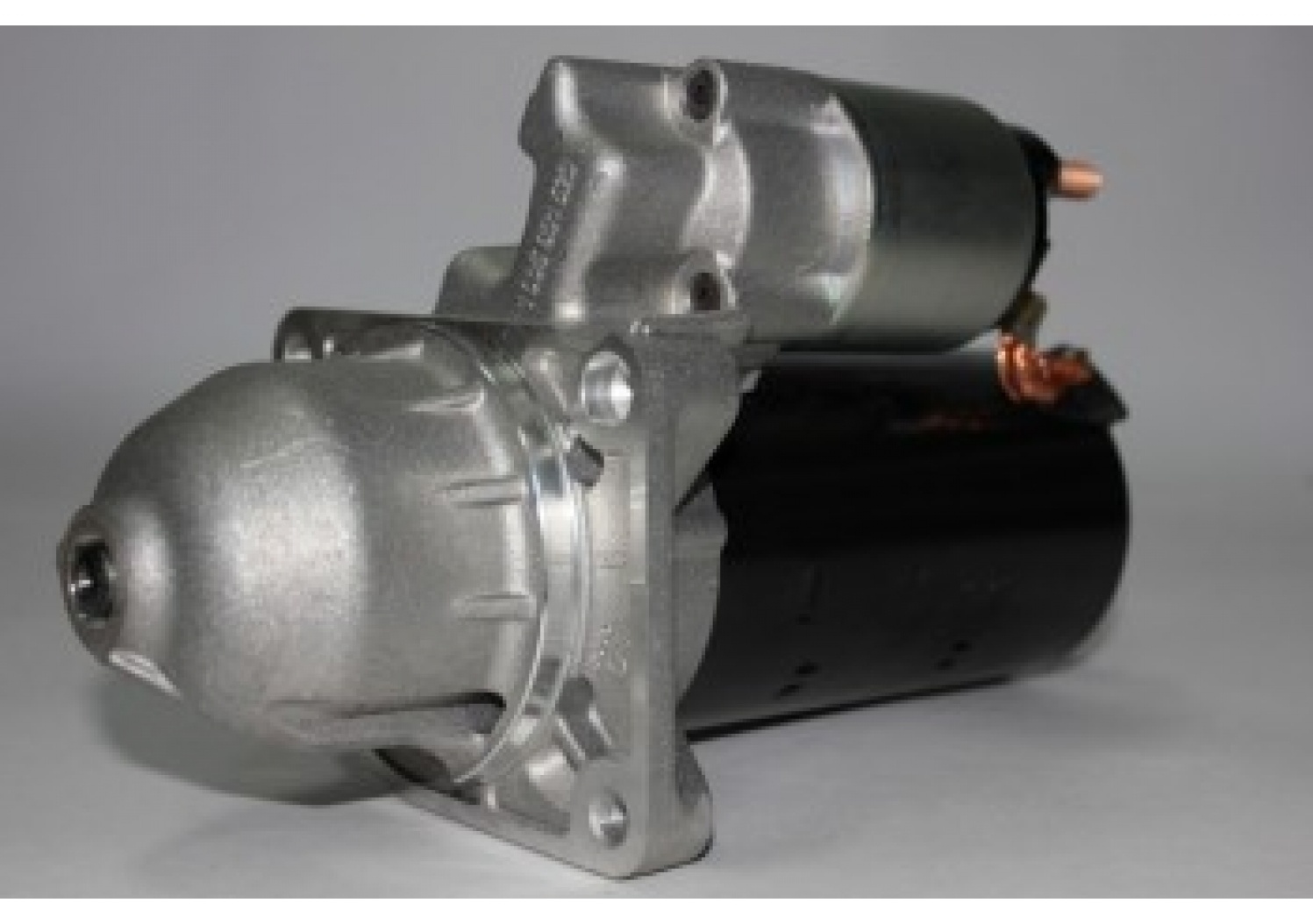

У стартера УАЗ крутящий момент не превышает 1,6 кгс/м, а номинальная мощность равняется 1,7 кВт. На вале якоря есть муфта и приводная шестерня. Первый элемент передает крутящий момент в одном направлении — от рассматриваемого устройства к мотору.
