Топливная система ваз 2110

Выбор топливного насоса на десятку – на что обратить внимание

Выбирая бензонасос на Ваз 2110 очень часто происходит путаница в понятиях: модуль бензонасоса и сам бензонасос. В первом случае идет речь о конструкции в сборе, которую мы вынимаем из бака, во втором – имеется виду мотор бензонасоса.

Выбор топливного насоса осуществляется по следующим критериям: надежность и бесшумность работы, ведь, чем тише насос функционирует, тем комфортнее его использование.

При выборе топливного насоса требуется приобретение такого же изделия с аналогичным номенклатурным номером. Часто автолюбители среди множества аналогов выделяют топливный насос Вosch, который используется на 1,6-литровых авто и снабжен регулятором давления уровня горючего.

Проверка давления в топливной рампе

Но даже тот факт, что бензонасос начинает качать при включении зажигания, ещё не говорит о его исправности. Главным показателем его работы является давление в системе. Проверить его можно при помощи обычного манометра с пределом измерения 5–7 атмосфер, которым измеряют давление в шинах. Кроме него потребуются отрезок бензостойкого шланга с внутренним диаметром 9 мм и два хомута соответствующего размера.

Порядок проверки следующий:

1. Стравливаем давление в системе. Для этого отключаем от аккумулятора минусовую клемму. Снимаем пластиковую облицовку дополнительного монтажного блока, в котором находятся реле и предохранитель бензинового насоса. Вынимаем предохранитель из гнезда. Подключаем снятую клемму к АКБ. Запускаем двигатель и даём ему поработать, пока не заглохнет. После этого ставим предохранитель на место.
2. На топливной рампе находим штуцер, специально предназначенный для измерения давления. При помощи колпачка колёсного вентиля выкручиваем из штуцера золотник.

   Штуцер предназначен специально для измерения давления

3. Один конец шланга надеваем на штуцер, фиксируем его хомутом. Второй конец подсоединяем к манометру и также закрепляем его при помощи хомута.
4. Включаем зажигание и ждём, пока насос закачает топливо в систему.

5. Смотрим на показания манометра.

   Для измерения давления топлива в рампе подойдет обычный манометр для шин

Для двигателей объёмом 1500 см3 оно должно составлять 2,8–3,2 атмосферы, а для силовых агрегатов объёмом 1600 см3 – 3,6–4 атмосферы. Если же показатели прибора ниже — насос для дальнейшей эксплуатации непригоден.

Замена заливной горловины трубы бензобака

На моей практике было немало случаев, когда при снятии бензобака на ВАЗ 2110 приходилось отрезать шланг или даже наливную горловину, так как все прикипело настолько сильно, что по-другому было просто нельзя. Если по каким-либо причинам вы повредили наливную трубу бензобака, то в приведенной ниже статье будет показан процесс замены данной детали на новую.

Инструмент, который понадобится для выполнения данной работы:

• Отвертка крестообразная
• Головка на 8 мм, 10 и 13 мм
• Трещоточные рукоятки
• Удлинители
• Смазка проникающая
• Отвертка с плоским лезвием

Снятие и установка заливной горловины бака на ВАЗ 2110

Итак, первым делом необходимо снять заднее правое колесо, предварительно поднять машину домкратом, чтобы удобнее было выполнять весь ремонт. После этого откручиваем стяжной болт хомута, который крепит шланг и трубу.

Теперь поднимаемся немного выше и откручиваем гайку крепления горловины при помощи ключа на 13 мм. Наглядно это показано на фото ниже.

И еще один хомут находится выше. Там понадобится ключ на 10.

И снимаем хомут, отложив его в сторону, чтобы не потерять. Далее открываем лючок бензобака и вынимаем резиновый кожух.

И теперь можно аккуратно отводить наливную трубу вниз, чтобы вывести ее в более удобное положение.

И теперь остается отсоединить шланг от верхней части трубы, который показан на фото. Ослабляем хомут, который стягивает этот тонкий шланг.

И немного постаравшись, снимаем шланг с трубки:

Сейчас горловина уже практически полностью освобождена, и остается только отсоединить ее от шланга снизу, хомут которого мы откручивали в самом начале.

После чего снимаем ее без каких-либо проблем. Конечный результат показан на фото ниже.

Цена новой горловины (наливной трубы) бензобака на ВАЗ 2110 составляет около 1000 рублей, но такой же вариант на разборке можно купить в два раза дешевле. Установка происходит в обратной последовательности.

Проверка работоспособности

Проверка работоспособности своими силами:

1. Проверяют работоспособность форсунок на холодном двигателе, но при заведенном моторе. Каждую форсунку трогаем обыкновенной рукой. Рабочая форсунка должна пульсировать, «дрожать». Но этот метод не совсем информативен.
2. Есть другой способ эффективной диагностики. Добавляем обороты в режиме холостого хода и даем автомобилю поработать. Потом ослабляем колпачковые гайки, держащие форсунки поочередно, при этом должны снизиться обороты двигателя. Когда этого не происходит и делается вывод, что данная форсунка не работает. Если неисправность обнаружена, то можно самостоятельно почистить форсунки.

А как самому почистить форсунки на ваз 2114, чтобы снизить затраты на замену запчастей, ремонт и обслуживание автомобиля? Чистка форсунок на ваз 2114 достаточно проста. Для начала их нужно снять.

В целях безопасности отключаем двигатель и даем ему остыть. Отключаем минусовой провод на аккумуляторе, снимаем защитный кожух и воздушный фильтр. Трубопровод высокого давления отворачиваем от форсунки и насоса, снимаем его со скобы, поддерживающей его.

С помощью накидного ключа отворачиваем форсунку вместе со старой шайбой и вынимаем ее. При этом необходимо отсоединить электрический разъем и вдоль рампы сдвинуть фиксатор , чтобы вынуть ее. И так все 4 штуки.

Теперь приступаем к главному вопросу: «Как почистить форсунки на ваз 2114»? Форсунки нужно сначала рассмотреть. Если есть признаки течи, то запчасти лучше сразу заменить на новую.

С остальных необходимо с распылителя и корпуса  снять уплотнительные кольца. Подготовленные форсунки  на время нужно замочить в ацетоне или бензине, это позволит им лучше очиститься.

Рекомендуем: Причины повышенного расхода топлива на ВАЗ 2114Пока они отмокают можно параллельно почистить рампу, клапанную крышку. Рампу еще лучше продуть пылесосом. Время прошло приступить к самой процедуре очистки. Вокруг сопла самой запчасти всегда образуется много кокса, напоминающего смолу. Его надо обязательно убрать. Далее, тупой булавкой или иглой аккуратно чистим поверхность вокруг сопла, имеющую форму воронки. Снаружи форсунка чистая. Но самое сложное это внутренняя очистка. Как чистить форсунки ваз 2114 изнутри?  Для этого потребуется: изолента, баллончик средства для чистки карбюратора, шприц, трубка.

Средство через трубочку подается под давлением с имитацией впрыска. Понадобится несколько таких движений для каждой форсунки, чтобы они пробились и начали распылять жидкость равномерно.

Затем надо дать форсункам просохнуть, надеть на них новые уплотнительные кольца и собирать все в обратном порядке при этом поменяв топливный фильтр и сетку бензонасоса. .

На большинство современных автомобилей устанавливаются инжекторные двигатели, времена карбюраторных моторов безвозвратно уходят. Инжекторные силовые установки более экономичные, экологичные и производительные, но в то же время имеют более сложную конструкцию и систему впрыска, состоящую из регулятора давления, форсунок, оборудованных клапаном электромагнитного типа, топливопровода, топливной рампы, впускных клапанов и ряда других деталей.

В процессе эксплуатации на обозначенных деталях осаждаются различные мелкодисперсионные частицы и тяжелые фракции (сера, олефин, бензол и ряд других), которые поступают вместе с топливом и могут накапливаться в виде лаковых и смолистых отложений. В свою очередь это приводит к загрязнению форсунок, изменению направления и формы факела распыла, в ряде случаев полному прекращению подачи топлива даже при использовании топливных фильтров, которые способны отсеять частицы крупнее 10-20 мкм.

В результате значительно ухудшается образование топливовоздушной смеси, а также нарушается герметичность клапана регулятора давления, снижается производительность двигателя.

Осаждение указанных веществ может препятствовать нормальному функционированию рабочих элементов внутри форсунки, а, именно, может нарушить плотность прилегания клапана, который открывается управляемым БК электромагнитом. В таком случае, в закрытом состоянии они будут пропускать бензин, из-за постоянного давления в топливной системе.

Проверка электрической цепи

В отличие от карбюраторного двигателя, где топливный насос имеет механический привод, на инжекторных ВАЗ 2110/2112 за работу этого устройства отвечают специальные реле и предохранитель. Поэтому прежде чем перейти к диагностике самого насоса, нужно обязательно проверить указанные элементы. Если хоть один из них неисправен, насос не будет работать вообще.

Включите зажигание, не запуская двигателя, и прислушайтесь. Работающий бензонасос при запуске издаёт характерный «свист». Если его нет, значит, либо сам насос вышел из строя, либо же один из элементов цепи его питания.

Реле и предохранитель насоса находятся в дополнительном монтажном блоке, расположенном внутри центральной консоли автомобиля. Доступ к нему можно получить, сняв пластиковую облицовку (возле левой ноги переднего пассажира). Она крепится несколькими саморезами. Под крышкой вы найдёте три реле и три предохранителя. Обычно элементы защиты цепи бензонасоса расположены по центру.

Реле и предохранитель находятся в дополнительном монтажном блоке под облицовкой

Для проверки предохранителя извлеките его из гнезда и «прозвоните» тестером. В случае необходимости замените его, соблюдая номинал (15 А). Проверить реле на работоспособность без специального оборудования вряд ли получится. Но можно взять другое реле, например, вентилятора радиатора (крайнее левое), и установить его на место диагностируемого. Включите зажигание и послушайте, заработал ли бензонасос. Если да, купите и поставьте новое реле. Если же проблема осталась, продолжите диагностику.

Чтобы проверить реле бензонасоса можно установить на его место реле вентилятора охлаждения радиатора

Двигатель ВАЗ 2110 8 клапанов инжектор устройство и особенности

До 2004 года ВАЗ выпускал «десятки» с карбюраторными восьмиклапанными двигателями, а затем на двигатель ВАЗ 2110 начали устанавливать инжектор – в итоге была изменена система впрыска и электрическая схема автомобиля.

Преимуществ инжектор имеет так же много, как и недостатков. Если сравнить двигатели ВАЗ 2110 с карбюраторной системой впрыска и инжекторной, то можно увидеть следующие плюсы во второй:

Плюсы инжектора

• Увеличение мощности двигателя: в карбюраторах топливная смесь засасывается в камеру сгорания за счёт разрежения и на эту процедуру уходит немалая мощность ДВС. В инжекторе же топливная смесь под высоким давлением принудительно впрыскивается в камеру сгорания.
• Уменьшение расхода топлива: достигается благодаря тому, что в инжекторном двигателе смесь подается в цилиндры дозировано. В карбюраторе же в двигатель может поступить слишком богатая смесь, которая в итоге вся не сгорит и выплеснется в выхлопную систему.
• Улучшение экологических показателей двигателя ВАЗ 2110: топливная смесь сгорает практически полностью, следовательно, количество вредных веществ в выхлопе намного меньше. Катализатор в системе выпуска ВАЗ 2110 несгоревшую смесь воспламеняет. В итоге на выходе идет практически чистый воздух, который контролируется альфа-зондом.
• Лёгкий запуск в холодную погоду: отсутствие привычного «подсоса», так как ЭБУ регулирует качество и количество смеси, необходимое для работы двигателя.
• Высокая надежность топливной системы.

Минусы инжектора в ВАЗ 2110

Самый главный минус в инжекторной системе – практически нулёвая ремонтопригодность. Те же форсунки стоят немалую сумму – отремонтировать их качественно не каждому под силу, а порой даже не представляется возможным. В этом карбюраторы выигрывают, так как для их диагностики и настройки не требуется сложного оборудования. Но инжекторные варианты двигателей ВАЗ 2110 имеют явное преимущество в расходе топлива и высокой надежности.

Кроме всего сказанного, можно добавить, что двигатели с 8 клапанами надёжнее своих 16-клапанных сородичей. Такой вывод можно сделать, слушая и читая отзывы владельцев ВАЗ 2110. По крайней мере первые 16-клапанные версии двигателей имели огромный недостаток: при обрыве ремня ГРМ гнуло клапана. И такой недостаток долгое время присутствовал. По этой причине большинство людей, покупая автомобиль, в первую очередь смотрели на двигатели с 8 клапанами.

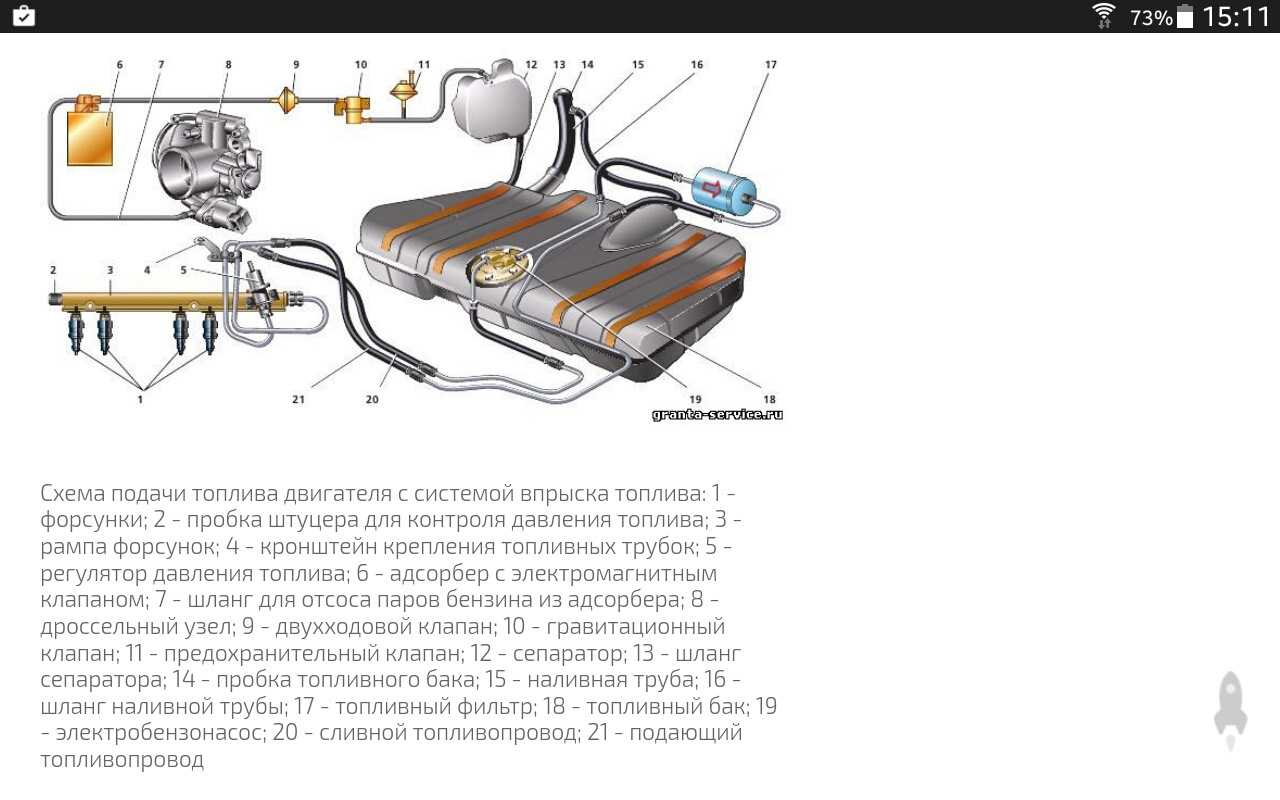

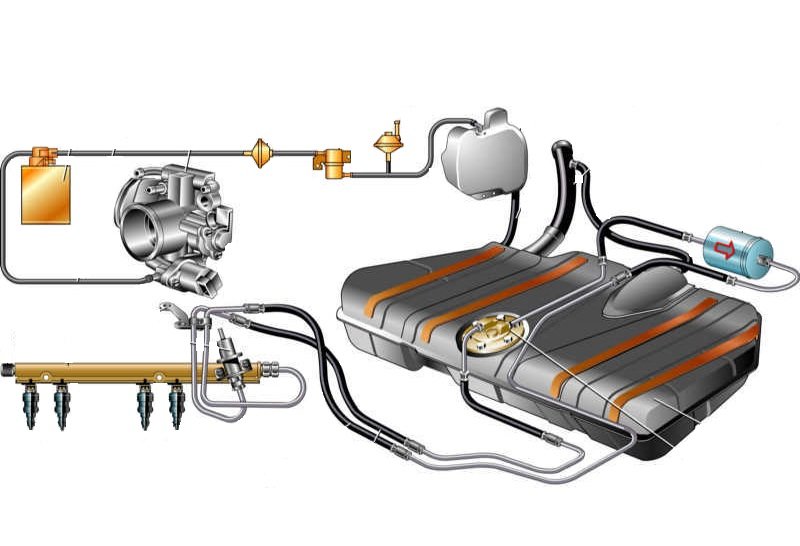

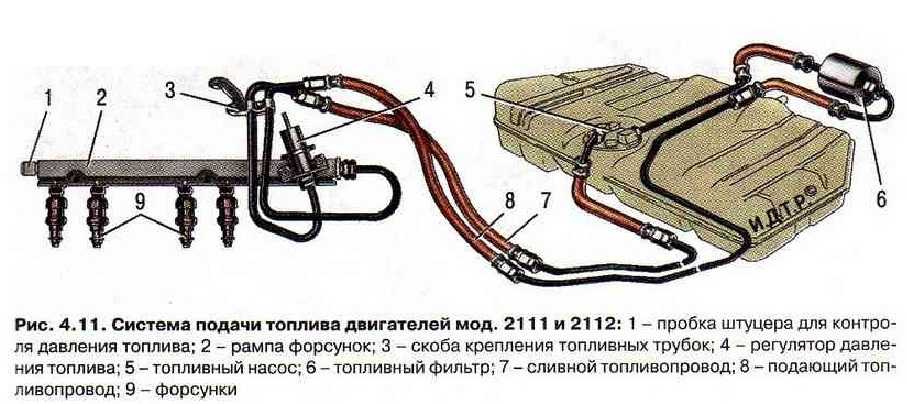

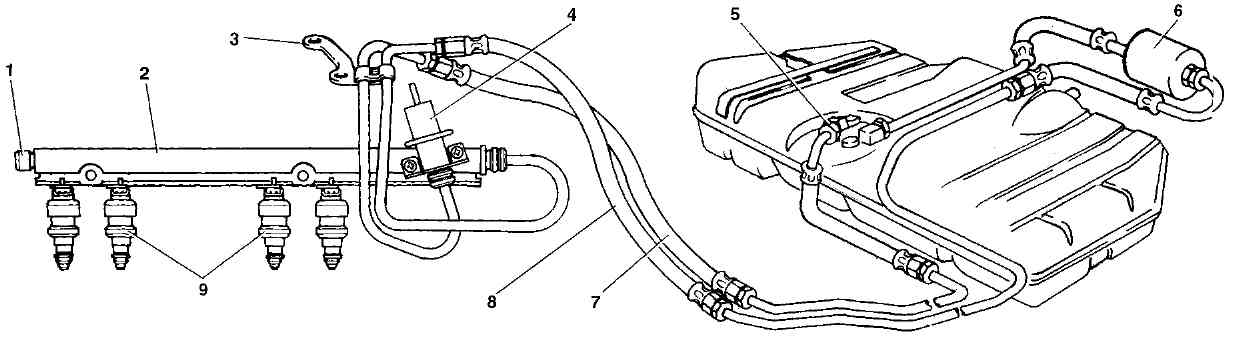

Система питания двигателя ВАЗ 2110

Топливная система инжекторных двигателей ВАЗ 2110 кардинально отличается от карбюраторных собратьев. Самое главное отличие – регулирование подачи топлива отдано в руки электроники (ранее этой задачей занималось разрежение). Состав топливной системы инжекторного двигателя ВАЗ 2110:

• Топливный бак и топливопровод.
• Топливный насос – служит для перекачки бензина из топливного бака.
• Регулятор давления топливной смеси обеспечивает постоянное давление в системе.
• Рампа и форсунки: предназначены для подачи топлива в камеру сгорания (форсунки инжекторной системы впрыска – электромагнитные клапана).
• Дроссельная заслонка.
• Фильтры и клапаны для регулировки подачи топлива и возврата неиспользованного обратно в бак.

В момент включения зажигания происходит запуск электрического топливного насоса (его слышно в салоне автомобиля ВАЗ 2110). Если же характерный звук отсутствует, то это говорит о неисправности насоса или проводки. Когда в систему накачано необходимое давление топлива, можно запустить двигатель.

На ВАЗ 2110 за работу форсунок отвечает электронный блок управления. По схеме, заложенной в его прошивке, он открывает форсунки на определённое время (в этот момент происходит впрыск топлива в камеру сгорания двигателя). Закрывается форсунка под действием возвратной пружины.

«Лайки» в соц. сетях:

Описание проведения работ

Местонахождение бензонасоса ВАЗ 2110 инжектор — в бензобаке, расположенном под днищем автомобиля, в районе заднего кресла. Доступ к нему имеется из салона, поэтому никаких смотровых ям и прочих дополнительных приспособлений не требуется. Нужны только инструменты:

• рожковый ключ на 13 и 17 мм;
• крестообразная отвертка;
• трубчатый накидной ключ на 7 мм.

Вместо длинного трубчатого ключа на 7 мм можно использовать маленький рожковый, но это будет неудобно и займет больше времени. Прежде чем начать ремонт, следует полностью снять и вытащить заднее кресло, чтобы освободить доступ к бензобаку. Еще две предварительных операции, которые делаются в подкапотном пространстве.

1. Ослабить гайку крепления к минусовой клемме аккумуляторной батареи, снять хомут вместе с проводом.
2. Стравить давление из топливной магистрали. С торцевой стороны рампы, возле крайних форсунок, есть стравливающий клапан, на который надет резиновый колпачок. Сняв его и подставив пластиковый стаканчик, надо нажать на шток клапана. Оттуда вытечет горючее, и давление в системе упадет.

Под нижней частью заднего кресла расположен квадратный люк, открывающий доступ к бензобаку, его и нужно будет снимать. Последующая схема разборки выглядит следующим образом.

1. Крестообразной отверткой выкрутить 2 самореза крепления крышки люка, снять ее и отложить в сторону.
2. Отсоединить разъем электропривода топливного насоса и отодвинуть его, чтобы не мешал.
3. Рожковым ключом ослабить и открутить 2 гайки, которыми трубки топливной магистрали крепятся к штуцерам бензонасоса.
4. Вытащить трубки из гнезд. Круглые резиновые кольца, надетые на их концах, нужно снять и заменить на новые, поскольку они рассчитаны на одноразовое использование.
5. Длинным трубчатым ключом открутить 8 гаек, которые держат плоский фланец, прижимающий бензонасос ВАЗ 2110 к поверхности днища. Фланец снять со шпилек.
6. На шпильках крепления под прижимной частью корпуса стоит резиновая прокладка. Последнюю нужно снять со шпилек, иначе она не даст возможности вытащить устройство для подачи топлива. Затем аккуратно извлечь бензонасос из полости бака вместе с поплавком. Если резиновая прокладка находится в изношенном состоянии, то ее лучше тоже заменить.

При извлечении узла из него потечет бензин, поэтому следует подложить снизу ветошь и быстро переместить бензонасос наружу, расположив над широким поддоном. Сеточка находится на конце всасывающей трубки и крепится с помощью пластмассового кольца. Снять ее можно вручную.

Если же кольцо сильно прикипело к трубке, то рекомендуется поддеть его, например, плоской отверткой. Далее ставится новая сетка и фиксируется нажатием руки до упора. Теперь можно производить сборку, которая выполняется в обратном порядке. На верхней части агрегата выбита стрелочка, она должна указывать на заднюю часть авто.

Если требуется замена бензонасоса на ВАЗ десятой модели или его ремонт, то система разбирается описанным образом. При замене нужно снять с агрегата поплавок, датчик уровня и переставить их на новый насос. Вся процедура, если ее выполнять в комплексе с заменой других расходных материалов, займет у вас не более получаса времени.

Ваз 2110: замена бензонасоса своими силами

Ваз 2110 замена бензонасоса

Как правило, на ваз 2110 замена бензонасоса проводится не так уж и часто, но если топливо некачественное, то данная деталь может быстро выйти из строя. Замена бензонасоса на ваз 2110 – это ответственный процесс, который нужно уметь грамотно проводить.

ВАЗ 2110 Неисправности системы впрыска топлива

На автомобилях применяется система распределенного впрыска топлива. Распределенным впрыск называется потому, что топливо впрыскивается в каждый цилиндр отдельной форсункой. Система впрыска топлива позволяет снизить токсичность отработавших газов при улучшении ходовых качеств и топливной экономичности автомобиля.

Диагностика системы впрыска с помощью кодов диагностики описана в разд. 9 «Электрооборудование», в подразделе «Система управления двигателем». Снятие, установка и ремонт элементов подсистемы питания описаны в разд. 4 «Двигатель».

При работе с системой впрыска обязательно придерживайтесь следующих правил:

1. Прежде чем снимать любые узлы системы управления впрыском, отсоедините провод от клеммы «–» аккумуляторной батареи.

ПРЕДУПРЕЖДЕНИЕ Аккумуляторную батарею отсоединяйте только при выключенном зажигании.

2. Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.

3. Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.

4. При зарядке аккумуляторной батареи отсоединяйте ее от бортовой сети автомобиля.

5. Не допускайте нагрева электронного блока управления (ЭБУ) выше 65 °С в рабочем состоянии и выше 80 °С в нерабочем (например, в сушильной камере). Надо снимать ЭБУ с автомобиля, если эта температура будет превышена.

6. Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании.

7. Перед выполнением электродуговой сварки на автомобиле отсоедините провода от аккумуляторной батареи и разъемы проводов от ЭБУ.

8. Все измерения напряжения выполняйте цифровым вольтметром с внутренним сопротивлением не менее 10 МОм.

9. Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение, поэтому их легко может повредить электростатический разряд. Чтобы не допустить повреждений ЭБУ электростатическим разрядом: – не прикасайтесь руками к штекерам ЭБУ или к электронным компонентам на его платах; – при работе с программируемым постоянным запоминающим устройством (ППЗУ) блока управления не дотрагивайтесь до выводов микросхемы.

Подавляющее большинство неисправностей системы впрыска топлива вызывается отказом следующих датчиков:

– датчик положения коленчатого вала (синхронизации) – полный отказ системы впрыска, двигатель не пускается;

– датчик массового расхода воздуха – увеличение расхода топлива, значительное ухудшение динамики, проблемы с пуском двигателя;

– датчик положения дроссельной заслонки – потеря мощности, рывки и провалы при разгоне, неустойчивая работа в режиме холостого хода;

– датчик температуры охлаждающей жидкости – трудности с пуском в мороз: приходится прогревать двигатель, поддерживая обороты педалью акселератора, при перегреве существенно снижается мощность, появляется детонация;

– датчик детонации – двигатель очень чувствителен к качеству бензина, повышенная склонность к детонации;

– кислородный датчик («лямбда-зонд») – увеличение расхода топлива, снижение мощности двигателя, неустойчивая работа на холостом ходу. Возможно повреждение каталитического нейтрализатора отработавших газов;

– датчик скорости – невозможность самообучения системы для подстройки под стиль вождения конкретного водителя. Возможно ухудшение динамических качеств автомобиля в режимах с использованием максимальной мощности (интенсивный разгон).

Бензонасос ВАЗ 2110 инжектор: признаки неисправности

Итак, бензонасос 2110, бензонасос 2112 и схожих моделях по своему назначению не отличается от аналогов на других авто. Устройство электрическое, основная задача- подать топливо из бака по топливным магистралям, а также поддерживать в системе топливоподачи необходимое давление.

Как правило, если насос топливный ВАЗ 2110 выходит из строя, в этом случае нет подачи бензина в двигатель, работающий мотор попросту заглохнет, при попытке запуска завести ДВС не удастся. Однако бывает и так, что насос на «десятке» или бензонасос ваз 2112 работает, однако в его работе возникают перебои. В этом случае могут проявляться такие признаки:

• двигатель дергается во время работы, загорается «чек» на панели приборов;
• при активном разгоне возникают рывки и провалы;
• на оборотах выше средних и при полностью нажатой педали газа не хватает мощности и т.д.

На начальном этапе следует вставить ключ в замок зажигания и повернуть в положение старт. Насос должен издавать характерное гудение. Если его слышно, это значит, все провода подключены, то есть на насос идет питание.

Получается, высока вероятность того, что с проводкой все в порядке и нужно проводить углубленную диагностику. В таком случае сначала нужно проверить давление в топливной рампе, что позволит определить, качает насос или нет. Если давления недостаточно, тогда нужно добираться до самого насоса.

Замена бензонасоса на ВАЗ 2110/2112 своими руками

В том случае, если автовладелец точно диагностировал выход из строя насосного механизма в топливной системе, потребуется его замена. Стоит отметить, что заменить бензонасос на автомобилях ВАЗ 2110/2112 довольно просто, с этой задачей справится даже неопытный водитель.

Замена топливного насоса производится обычно не только из-за потери им работоспособности, но и в других случаях:

• некорректных показателях давления при исправном насосе;

• недостаточной пропускной способности топлива;

• после покупки нового ВАЗ с целью избавления от «слабых мест» модели.

Для работы потребуется небольшой комплект инструментов:

• плоская отвёртка;

• крестовая отвёртка;

• ножницы;

• торцевой ключ на 10.

Порядок работы можно условно разделить на два этапа: это демонтаж старого устройства и монтаж нового.

Инструкция по демонтажу бензонасоса

1. Отключить клемму «+» с аккумуляторной батареи.

2. Откинуть сиденье на заднем ряду и снять его.

3. Под ковролином найти маленький люк.

4. Открутить его крепления и снять крышку.

5. С бензонасоса снять разъём с проводами.

6. Чтобы было удобнее работать, на топливных трубках разрезаются пластиковые хомуты, сами трубки разъединяются и отстраняются от бензонасоса.

7. Сам насос крепится к баку на 8 болтах. Ключом на 10 нужно выкрутить все болты и вытащить устройство из гнезда.

8. Насос вытаскивается вместе с поплавком и уплотнителем.

Процедура снятия неисправного бензонасоса займёт не более 10 минут — всё будет зависеть от того, насколько заржавели болты креплений.

Инструкция по монтажу бензонасоса

1. В освободившееся гнездо вставляется новый насос. При этом стрелка на корпусе должна смотреть на заднюю часть автомобиля — только так можно обеспечить устройству правильное положение.





















2. После чего насос прикручивается обратно к баку теми же восемью болтами.

3. Далее потребуется соединить две топливные трубки между собой.

4. К контакту насоса подключается разъём.

5. Завершающий этап — монтаж крышки люка и возвращение подушки заднего сиденья на прежнее место.

Процедура займёт не более 7–8 минут.

Видео: как провести замену топливного насоса на ВАЗ 2110/2112 своими руками

Таким образом, владелец автомобилей «десятого» семейства ВАЗ может самостоятельно справиться с выполнением таких работ, как проверка и замена бензонасоса. Надо сказать, что топливный насос действительно считается одним из самых уязвимых мест на ВАЗ 2110/2112, поэтому владельцам лучше заранее быть готовыми к проведению необходимых процедур с этим устройством.

Копирайтер, рукодельница, путешественник

Диагностика

Если вы не можете завести автомобиль, а двигатель стартера работает нормально и искра есть, проверьте подачу топлива. Если насос работает и бензин течет, следует продолжить выяснение причины. Чтобы первоначально проверить, работает ли насос, просто откройте крышку бака, включите зажигание и прислушайтесь к характерному звуку перекачки.

Не заменяйте компоненты сразу, сначала проверьте предохранитель, отвечающий за электродвигатель бензонасоса. Даже если он работоспособен, проверьте питание мультиметром или тестером и проверьте реле. Если питание включено, замена насоса неизбежна.

Это еще сложнее, если насос работает, т.е. жужжит при включении. Сначала проверьте состояние фильтра и очистите его, если он забит посторонним предметом. Неисправности также могут быть вызваны неисправностями свечей зажигания, инжекторов, датчиков, перепадами давления в топливной магистрали и т.д. Давление в рампе, в свою очередь, зависит от герметичности соединения линии и исправности перепускного клапана.

Стоит отметить, что когда бензонасос включен, но двигатель остановлен, давление измеряется с помощью манометра. Отсутствие стандарта или серьезное отклонение от него будет признаком неисправности.

Проверка электрической цепи

В отличие от карбюраторных двигателей, топливный насос имеет механический привод в инжекторе ВАЗ 2110/2112, отвечающий за работу этого устройства с помощью специальных реле и предохранителей. Поэтому необходимо проверить эти элементы перед диагностикой самого насоса. Если хотя бы один из них неисправен, насос вообще не будет работать.

Включите зажигание, не запуская двигатель, и прислушайтесь. Работающий бензонасос при запуске издает характерный «свистящий звук». Если это не так, то неисправен либо сам насос, либо один из компонентов в его цепи питания.

Реле и предохранитель насоса расположены в дополнительном монтажном блоке внутри центральной консоли автомобиля. Доступ к нему можно получить, сняв пластиковую крышку (возле левой ноги переднего пассажира). Он удерживается на месте с помощью нескольких саморезов. Под крышкой вы найдете три реле и три предохранителя. Обычно элемент защиты цепи бензонасоса расположен в центре.

Чтобы проверить предохранители, выньте их из гнезда и «протестируйте» тестером. При необходимости замените его и соблюдайте номинальное значение (15A). Маловероятно, что вы сможете проверить реле без специализированного оборудования. Однако можно взять другое реле, например, вентилятора радиатора (крайнее слева) и установить его на место проверяемого. Включите зажигание и послушайте работу бензонасоса, чтобы убедиться, что он работает. Если это так, приобретите и установите новое реле. Если проблема сохраняется, продолжите диагностику.

Проверка давления

Чтобы проверить давление бензонасоса, вам понадобится прибор для измерения давления. Его нужно будет подключить к топливной системе, которая находится под капотом ВАЗ 2110/2112. Манометр будет подключен к фитингу топливопровода, ведущего к двигателю. Если манометр показывает давление более 3,3 кг/см при вращении на холостом ходу, то определенно есть проблема с бензонасосом.

Если манометр показывает давление ниже 2,3 кгс/см, проблема не в насосе, а в другом компоненте — фильтре.
