Снятие и установка тормозного барабана заднего колеса - тормозные механизмы задних колес - автомобили lada ваз

Об этой статье

Эту страницу просматривали 16 166 раз.

Замена задних колодок (барабанная система)

1) Произвести такую же процедуру, как и в первых двух пунктах при смене передних.

2) Открутить фиксирующие болты тормозного барабана и снять его. Барабан может прикипеть или ни сниматься в результате перекоса колодок, поэтому может понадобиться постукивания молотком.

3) Запомнить расположение всех фиксирующих пружин (если установить неправильно, тормоз работать не будет).

4) Освободить тросик ручного тормоза, снять все пружины и тяги заднего тормозного механизма отверткой. Снять колодки .

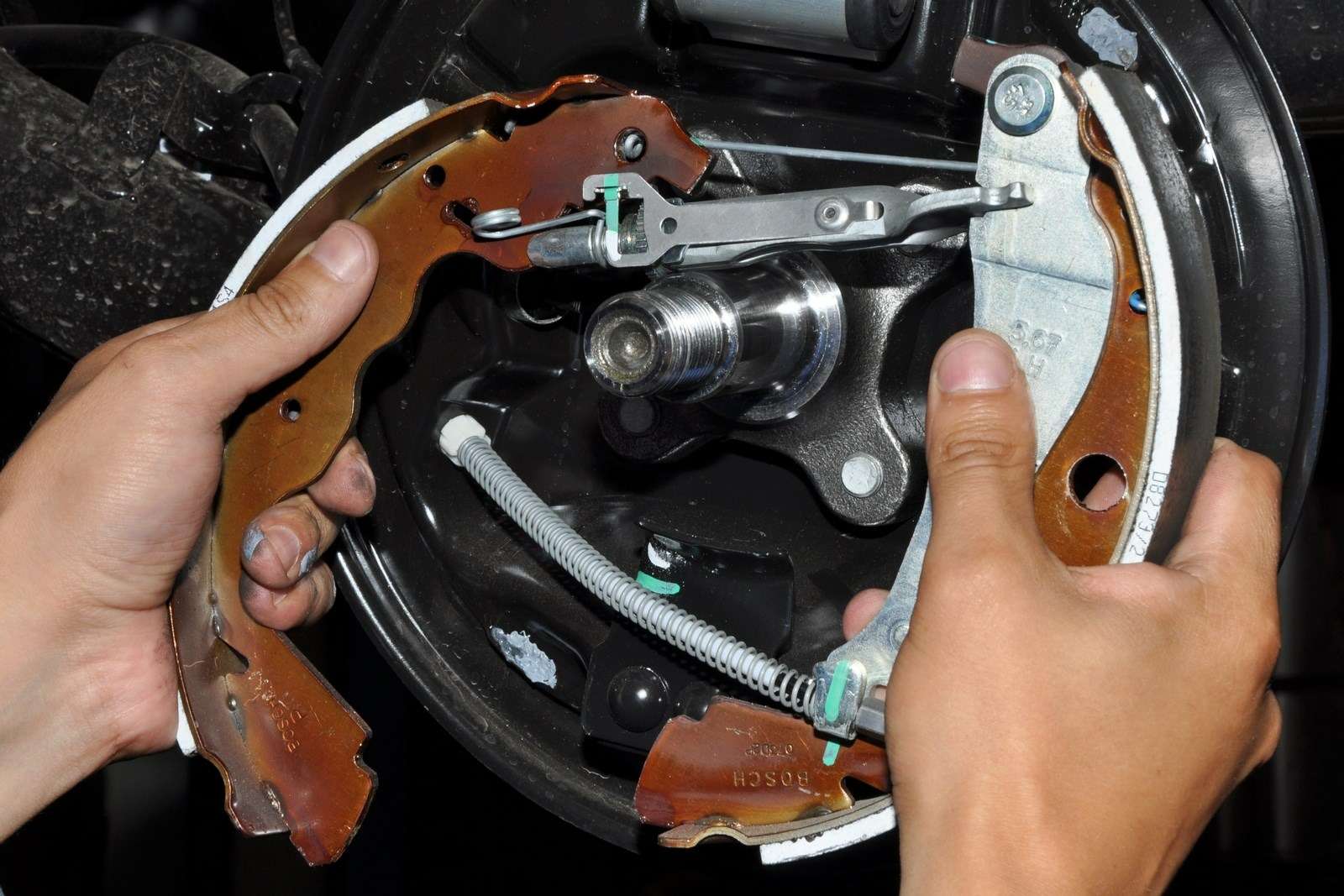

5) Установить новые колодки и собрать тормозной механизм в обратной последовательности. Установить колесо (не снимая авто с домкрата).

6) Поставить автомобиль на ручной тормоз и попытаться крутить заднее колесо, проверяя работу заднего механизма.

7) Снять машину с домкрата.

Причины замены колодок

С помощью специальной накладки на колодке осуществляется торможение. И когда ее толщина становится меньше 1,5 мм, нужно осуществить замену тормозных колодок, накладка которых на автомобиле ВАЗ-2107 истончается довольно быстро.

Если у вас возникли подозрения по поводу работоспособности задних тормозов, стоит проверить толщину накладки.

Основной признак износа данного элемента – скрип при нажатии на тормоз, исходящий из задней части авто. Со временем звук станет усиливаться до металлического скрежета, пока прокладка не сотрется настолько, что тормоз перестанет работать.

Бывает, что тормозную колодку достают, едва заподозрив неладное, и часто на ней обнаруживаются трещины или неровности, что заставляет элемент отходить от корпуса, что того говорит о необходимости замены.

Замена задних торм колодок, для фака, поправьте пжл

ИДИОТСКИЙ совет дал тебе ИДИОТ, которому следовать НЕЛЬЗЯ. К сожалению совет известный. И крайне ОПАСНЫЙ. 1. Исправные колодки подпиливать не надо. 2. Поношенные, хотя бы немного поношенные колодки меняют КОМПЛЕКТОМ. Лучше с обоих сторон сразу. Потому что был ниже тут флейм сида и мой — там сид хорошо вещал о разных коэффициентах сопротивления и т.д. А я — что допустимо, если одна колодка совсем новая, не менять комплектом. Колодки должны быть ОДИНАКОВЫМИ, из одной партии с одинаковым износом, без теплового перегрева. Если износ неравномерен, стоит задуматься о замене тормозного цилиндра или искать точно причину неравномерного износа. Неравномерный износ — это опасно! Кстати, лучше менять колодки при 80% износе. Жить будешь дольше. Сергей 77

Отнюдь. Поскольку многие люди часто меняют колодки по одной — продают в розницу. А когда мне потребовалась 1 колодка, а мужик продавал только комплектом, она стала стоить на 3 рубля дороже.

: *** Еще более правильный вариант — под колеса (по борту, противоположному поддомкрачиваемому) обязательно ставятся башмаки (камни, др. упоры), ибо ВСЕГДА есть риск того, что при ослаблении нагрузки на одном из колес сыграет дифференциал и Вы уроните свою машинку.

: *** Приобрести вороток и головку на 27 и отвинтить с их помощью гайку. Не в пример удобнее, инструмент и на будущее пригодится.

Да там гайка чуть не руками открувается. Разводной ключ всегда на всякий случай лежит (им датчик карлсона меняю), а ключ на 27 не вожу. НО частично поправлю.

: ***Старый сальник выкинуть в любом случае — слишком велика вероятность из-за копеечной детали (которая за 60-90 ткм, см. выше, уже из резиновой превратилась в деревянную) вскоре повторять все описываемые телодвижения.

Ремонт тормозов ОКА (Видео)

Статьи в тему :

КПП «Ока»
Неисправности двигателя Ока
Сцепление Ока
Карбюратор «Ока»

Принцип работы

Общий принцип функционирования тормозной с-мы такой:

Привод. Для замедления движения или остановки водитель жмет на педаль тормоза, причем сила воздействия на нее влияет на интенсивность замедления. Сила, приложенная на педаль, посредством штока передается на ВУТ. Увеличенное усилителем усилие воздействует посредством штока на 1-й поршень ГТЦ. Он, перемещаясь, выталкивает жидкость в магистрали, и также толкает 2-й поршень, что обеспечивает создание давления и во второй камере цилиндра. Из первой камеры жидкость по магистралям поступает на правый передний рабочий механизм (правый), а также на регулятор, а уже от него на заднее колесо. Жидкость из второй камеры выводится только на одну магистраль, но благодаря тройнику разделяется и поступает на левое переднее колесо, а также регулятор, а от него – на задний механизм;
Передние тормоза. Жидкость под давлением поступает в цилиндр суппорта и выдавливает поршень, он начинает поджимать колодку к диску. При этом возникает противодействующая сила, которая благодаря скобе смещает суппорт. При перемещении суппорт начинает поджимать вторую колодку.
Задние тормоза. Давление жидкости приводит к выталкиванию поршней из цилиндра. А поскольку в них упираются колодки, то выход поршней сопровождается прижимом колодок к внутренней поверхности барабана, и за счет силы трения скорость его вращения замедляется;
Ручник. Для задействования ручника, водитель тянет рычаг, размещенный в салоне, вверх. Рычаг посредством тяги соединен с уравнителем, к которому подходят тросы. Воздействие на рычаг сопровождается натягиванием тросов, благодаря чему срабатывают механизмы стояночного тормоза, которые разжимают колодки и поджимают их к барабану. Рычаг в поднятом состоянии удерживается храповым механизмом.

В целом, функционирование всей тормозной системы ВАЗ «Ока» не отличается от других моделей ВАЗ.

Russia Cars

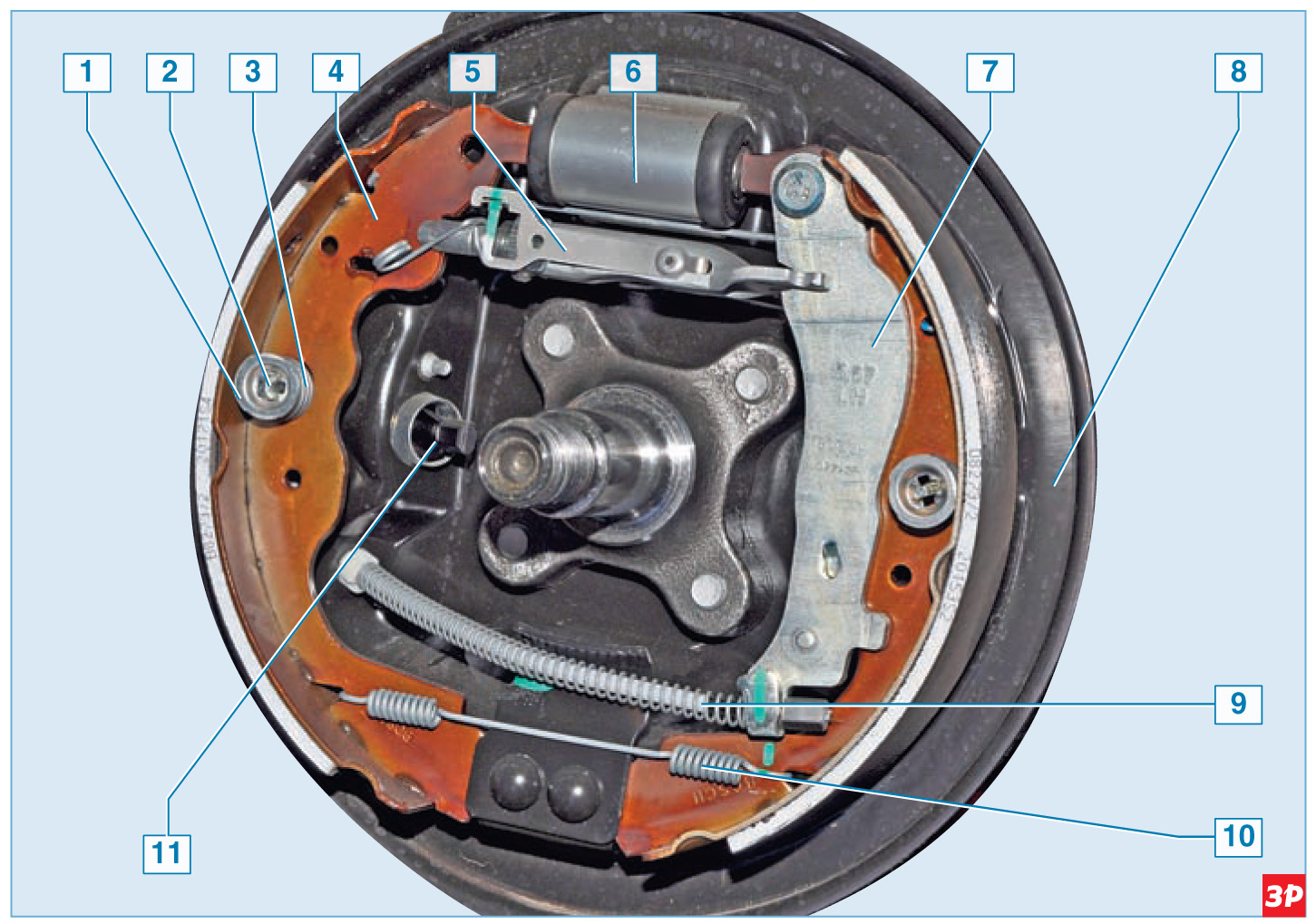

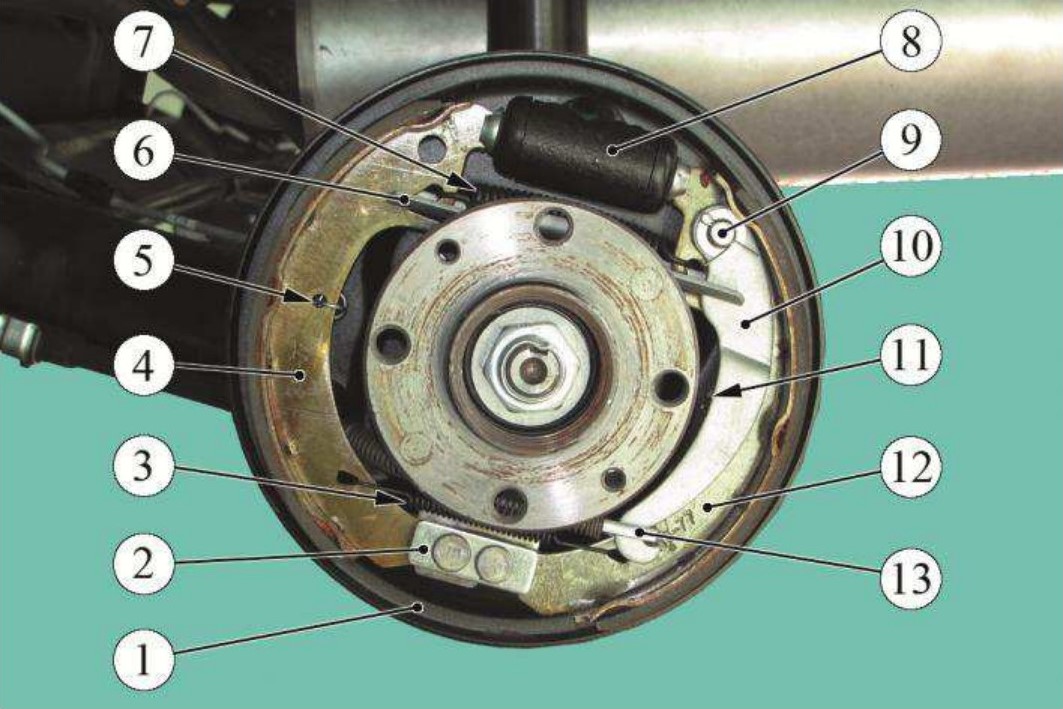

Тормозной механизм заднего левого колеса (тормозной барабан снят):

1 – колесный цилиндр 2 – разжимная планка 3 – задняя тормозная колодка 4 – рычаг ручного привода колодок 5 – стойка колодки 6 – пластинчатая пружина 7 – трос привода стояночного тормоза 8 – нижняя стяжная пружина 9 – передняя тормозная колодка 10 – регулировочная гайка 11 – верхняя стяжная пружина

ОБЩИЕ СВЕДЕНИЯ

Вам потребуются баллонный ключ ключи «на 13» и «на 27» плоскогубцы отвертка молоток домкрат подставка противооткатные упоры Перед началом работы

Опустите рычаг стояночного тормоза до упора вниз (автомобиль расторможен). Снимите заднее колесо.

Рекомендации

Завод-изготовитель рекомендует при замене колодок заменить смазку в подшипниках ступицы (см. подраздел 3.36.). Если уровень тормозной жидкости в бачке находится на метке “MAX” или приближается к ней, откачайте из бачка часть жидкости. Минимально допустимая толщина фрикционных накладок колодок – 1,5 мм. Состояние накладок тормозных колодок проверяйте при каждом снятии тормозного барабана. Замените колодки в следующих случаях: – толщина накладок менее 1,5 мм; – поверхность накладок замаслена; – накладки непрочно соединены с основанием; – накладки имеют глубокие борозды и сколы.

Предупреждения Не применяйте для очистки тормозов бензин, дизельное топливо или какие-либо другие минеральные растворители. Колодки необходимо заменять в тормозных механизмах обоих задних колес одновременно. Для замены колодок рекомендуем обратиться к специалистам, так как ступица заднего колеса выполнена заодно с барабаном и вам придется заменить смазку в подшипниках ступицы и отрегулировать в них зазоры.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистите от грязи тормозной барабан и защитный колпак ступицы колеса.

Проворачивая барабан, осторожно сбейте защитный колпак ступицы и…. 3

…выньте его

3. …выньте его.

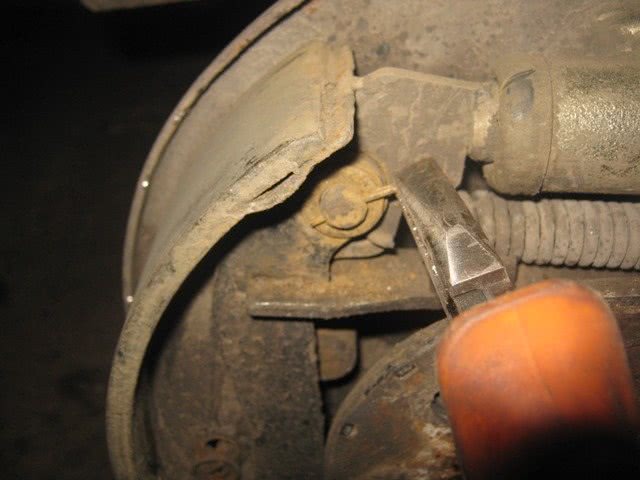

4. Разогните шплинт и выньте его из отверстия в оси ступицы.

5. Отверните гайку ступицы.

6. Снимите упорную шайбу.

7. Выньте передний (наружный) подшипник ступицы. Для этого слегка сдвиньте барабан на себя, а затем передвиньте на место.

8. Если снятие барабана затруднено, сведите колодки, вращая регулировочную гайку разжимной планки, и сбейте барабан резиновым молотком.

9. Снимите тормозной барабан.

10. С помощью отвертки снимите верхнюю стяжную пружину.

11. Таким же способом снимите нижнюю стяжную пружину.

12. Сжав пластинчатые пружины…

13. …поверните стойки обеих колодок и снимите пружины.

14. Снимите переднюю колодку и распорную планку.

15. Снимите заднюю колодку, отсоединив наконечник троса стояночного тормоза от рычага ручного привода колодок.

16. Отверните гайку оси рычага ручного привода колодок.

Обратите внимание: под гайкой установлена пружинная шайба

18. Снимите зацеп пружины.

19. Снимите рычаг ручного привода с колодки.

20. Выньте ось из рычага.

21. Установите рычаг ручного привода на новую заднюю колодку в порядке, обратном снятию.

22. Снимите с разжимной планки упор колодки с фиксатором гайки.

23. Выверните регулировочную гайку разжимной планки колодок на половину длины ее резьбовой части, чтобы увеличить длину планки. Это необходимо для удобства сборки, так как короткая планка будет выпадать из прорези колодок.

24. Смажьте резьбовую часть разжимной планки смазкой Литол-24.

25. Установите колодки в порядке, обратном снятию

При установке распорной планки обратите внимание, что ее плоская сторона должна быть направлена вниз

26. С помощью напильника удалите с тормозного барабана буртик, образовавшийся в результате износа.

27. Смажьте цапфу смазкой Литол-24.

28. Навинчивая регулировочную гайку на разжимную планку, сведите колодки так, чтобы они не мешали установке тормозного барабана. Установите тормозной барабан и отрегулируйте зазор в подшипнике ступицы колеса (см. подраздел 3.35.).

29. Отрегулируйте зазоры между тормозными колодками и барабаном (см. подраздел 3.34.). Установите колесо, проверьте работу стояночного тормоза и при необходимости отрегулируйте его (см. подраздел 3.37.).

Замена вилки и подшипника выключения сцепления ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите коробку передач (см. подраздел 12.2.). 2. Аккуратно подцепите отверткой защитный чехол, выньте его из отверстия в картере и снимите с вилки выключ …

Переднее крыло Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отвернуть три болта крепления крыла к брызговику облицовки радиатора. 2. Открыть переднюю дверь и отвернуть болт заднего крепления крыла. 3. Отвернуть …

Разборка коробки передач ПОРЯДОК ВЫПОЛНЕНИЯ 1. Очистите от грязи и вымойте снаружи коробку передач. 2. Установите коробку передач вертикально вверх. 3. Отверните шесть гаек крепления задней крышки. …

Неисправности: причины и симптомы

Поскольку участие в торможении задних колес намного меньше, чем передних, автомобилист не сразу замечает снижение эффективности их работы. При этом процесс снижения эффективности может длиться достаточно долго.

Сбои в работе барабанных тормозов ощущаются при резком торможении — машина останавливается гораздо медленнее. На многих машинах выход из строя барабанной системы торможения особенно заметен при движении задним ходом. Передняя система тормозов, ставшая задней, не «желает» эффективно работать, останавливая авто.

Утечка рабочей жидкости нередко приводит к отключению одного/двух контуров системы торможения – это провоцирует снижение ее эффективности до 60%. Воздух в гидравлике создает ощущение мягкости нажатия на педаль. При этом тормоз может срабатывать лишь в конце хода.

При «перекосе» колодок, поломке пружины/стойки в барабане автомобилист может слышать звуки скрежета. Это приводит к заклиниванию и перегреву барабана. Кроме того, это приводит к снижению наката автомобиля и повышению расхода топлива. В числе сбоев нередко встречается и «овальность» барабана.

Снятие тормозного барабана ВАЗ 2107

Перед снятием барабана необходимо вывернуть автомобиль или заднее колесо, на котором требуется снять барабан, и всегда опускать рычаг «ручной тормоз». Если работа не выполняется на лифте, вы должны быть одинаковыми. В противном случае вы можете не только повредить домкрат, тормоз или части тела автомобиля, но и получить серьезные травмы.

Моя страница Vk Моя партнёрская программа на You Tube Группа Vkонтакт .

Советы по снятию и установке тормозного барабана. Ваз Классика. Помощь каналу: .

Когда автомобиль поднимается и фиксируется, следующая последовательность операций:

Снимите колесо с автомобиля.
С помощью гаечного ключа или обычного ключа отвинтите направляющие штифты, которые служат креплением барабана к ступице колеса.
Удалите барабан, равномерно, без искажений, вытащив его из ступицы и прокладок.

Примечание: если барабан не удаляется, вы можете использовать импровизированный стриппер с двумя болтами M8. Для этого вставьте их в отверстия на барабане и плавно перекрутите их. Опираясь на ступицу, они выталкивают барабан с сиденья

Это необходимо сделать осторожно, так как есть вероятность, что обод на внутренней поверхности барабана повредит тормозные колодки

Подробнее о том, почему скрипят и клинят тормозные суппорта

Очень опасными для водителя и пассажиров являются обстоятельства, когда клинит тормозной суппорт. Это главнейший элемент тормозной системы современного транспортного средства: перед ним стоит задача обеспечить прижатие тормозных колодок к тормозному диску, когда водитель жмет на педаль тормоза. Суппорт — сложный механизм, необходимо постоянно следить, чтобы его состояние было исправным. Так, ни в коем случае нельзя допускать, чтобы суппорт клинило, обязательно реагировать на появление в нём скрипов и стуков и устранять их.

1. Как функционирует тормозной суппорт.

В исправном состоянии тормозной суппорт работает так:

Водитель жмет на педаль тормоза.
В этот момент внутри тормозной магистрали начинает нагнетаться давление, которое передается на поршневую группу всех суппортов.
Под действием давления суппорта подводят тормозные колодки к диску, который закреплен непосредственно на вращающемся колесе.
Возникает сила трения, из-за чего замедляется вращение диска, а вместе с тем — и колеса.

Важно:

чтобы тормозная система работала правильно, колодки должны располагаться строго параллельно к тормозному диску.

Так как при торможении образуется трение, возникает тепло, нагревающее тормозные колодки, жидкость и суппорт. Поэтому исправный тормозной суппорт должен быть изготовлен из материала, не меняющего при нагреве свои свойства. Также необходимо, чтобы он был достаточно крепким, чтобы выдерживать большие нагрузки.

2. Почему скрипит и клинит тормозной суппорт.

Скрип сигнализирует о проблемах. Его появление может означать, что суппорт износился, требуется его заменить или провести диагностику. Причинами скрипа могут быть:

Неправильно установленные колодки. Это происходит, когда они находятся не параллельно тормозным дискам или во время ремонта были ошибочно установлены не на свои места.
Изношенность тормозных дисков, которые также задействованы в процессе торможения.
Отсутствие смазки или неверный выбор смазочного материала. Нередко водители и частные сервисы экономят на смазке для суппортов, хотя это недопустимо. Смазка для суппорта должна не только препятствовать трению, но и быть устойчивой к внешним воздействиям, особенно в зимний сезон, когда на дороге много грязи и солей.

Если суппорт не просто скрипит, а клинит во время работы, то ситуацию можно обозначить как критическую. Проще говоря, когда водитель отпускает педаль тормоза, суппорт не отводит колодки от тормозных дисков. Это ведет к неконтролируемому торможению, излишнему износу и перегреву деталей в тормозном механизме.

Рабочие механизмы

Руководства по ремонту
Руководство по ремонту ВАЗ 1111 (Ока) 1988-2003 г.в.
Задний тормозной механизм

Вам потребуются

баллонный ключ, ключ «на 27»
плоскогубцы
отвертка
молоток
домкрат
подставка
противооткатные упоры

Перед началом работы

Опустите рычаг стояночного тормоза до упора вниз (автомобиль расторможен).

Снимите заднее колесо.

Обязательно замените барабан, если его внутренний диаметр достиг предельно допустимого размера.

Предупреждение

Дефектный тормозной барабан уменьшает долговечность тормозных колодок, приводит к неэффективному и неравномерному торможению.

Состояние накладок тормозных колодок проверяйте при каждом снятии тормозного барабана.

– толщина накладок менее 1,5 мм;

– поверхность накладок замаслена;

– накладки непрочно соединены с основанием;

– накладки имеют глубокие борозды и сколы

Колодки необходимо заменять в тормозных механизмах обоих задних колес одновременно.

Завод-изготовитель рекомендует при замене колодок заменить смазку в подшипниках ступицы (см. «Замена смазки в подшипниках ступиц задних колес»).

Вам потребуются: ключи «на 13» и «на 27», плоскогубцы, отвертка, молоток, домкрат, подставка, противооткатные упоры.

1. Опустите рычаг стояночного тормоза до упора вниз (автомобиль расторможен).

2. Снимите заднее колесо.

3. Если уровень тормозной жидкости в бачке находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости.

4. Снимите тормозной барабан (см. «Снятие, установка и ремонт тормозного барабана»).

5. С помощью отвертки снимите верхнюю стяжную пружину.

6. Таким же способом снимите нижнюю стяжную пружину.

7. Сжав пластинчатые пружины.

8. поверните стойки обеих колодок и снимите пружины.

9. Снимите переднюю колодку и распорную планку.

10. Снимите заднюю колодку, отсоединив наконечник троса стояночного тормоза от рычага ручного привода колодок.

11. Отверните гайку оси рычага ручного привода колодок.

Обратите внимание: под гайкой установлена пружинная шайба. Читать далее: Незамерзающая жидкость – 10 лучших незамерзаек. Читать далее: Незамерзающая жидкость – 10 лучших незамерзаек

Читать далее: Незамерзающая жидкость – 10 лучших незамерзаек

12. Снимите зацеп пружины.

13. Снимите рычаг ручного привода с колодки.

14. Выньте ось из рычага.

15. Установите рычаг ручного привода на новую заднюю колодку в порядке, обратном снятию.

16. Снимите с разжимной планки упор колодки с фиксатором гайки.

17. Выверните регулировочную гайку разжимной планки колодок на половину длины ее резьбовой части, чтобы увеличить длину планки. Это необходимо для удобства сборки, так как короткая планка будет выпадать из прорези колодок.

18. Смажьте резьбовую часть разжимной планки смазкой Литол-24.

19. Установите колодки в порядке, обратном снятию

При установке распорной планки обратите внимание, что ее плоская сторона должна быть направлена вниз

20. С помощью напильника удалите с тормозного барабана буртик, образовавшийся в результате износа.

21. Смажьте цапфу смазкой Литол-24.

22. Навинчивая регулировочную гайку на разжимную планку, сведите колодки так, чтобы они не мешали установке тормозного барабана. Установите тормозной барабан и отрегулируйте зазор в подшипнике ступицы колеса (см. «Регулировка зазоров в подшипниках ступиц задних колес»).

23. Отрегулируйте зазоры между тормозными колодками и барабаном (см. «Регулировка зазоров между колодками и тормозными барабанами»).

24. Установите колесо, проверьте работу стояночного тормоза и при необходимости отрегулируйте его (см. «Регулировка стояночного тормоза»).

На ВАЗ «Ока» используется два их типа – дисковые (спереди) и барабанные (на задней тележке).

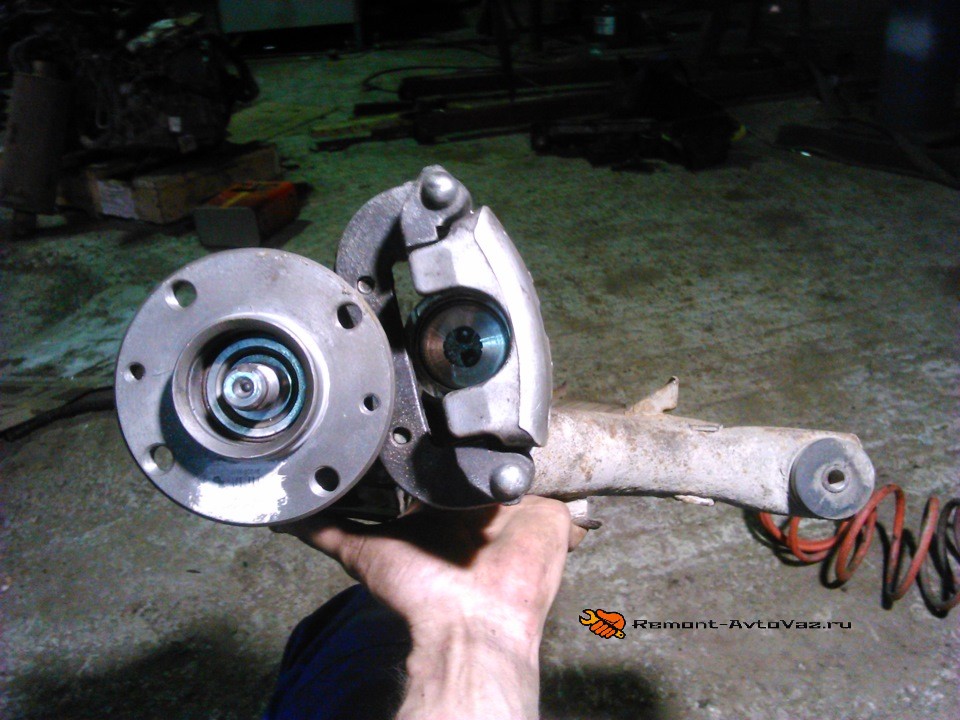

Передние механизмы состоят из дисков невентилируемого типа, фиксируемых на ступице, суппортов с так называемой плавающей скобой и колодок с фрикционами, устанавливаемых в специальные направляющие, закрепленных на неподвижной части ступицы.

Суппорт – однопоршневой, поэтому рабочий поршень воздействует только на одну колодку, но за счет плавающей скобы при торможении сам суппорт своим корпусом поджимает и вторую колодку к диску.

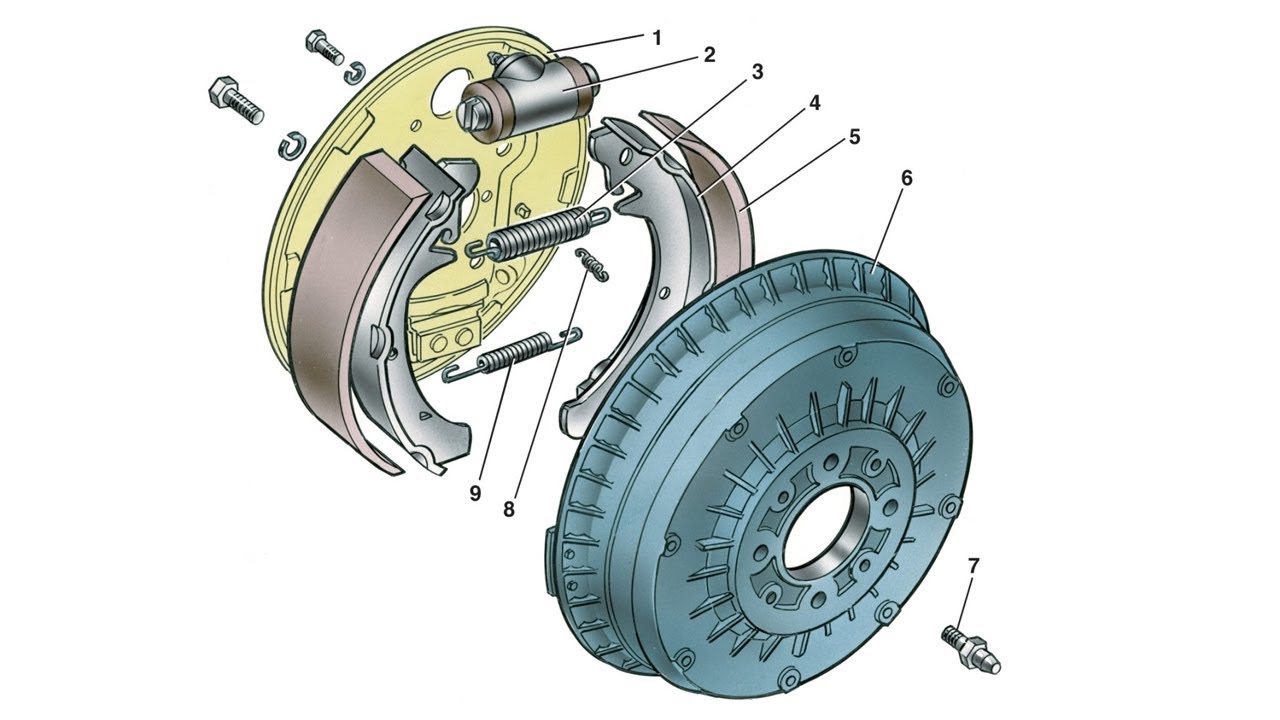

Задние механизмы состоят из:

Тормозного щита;
Барабана;
2-х колодок;
Рабочего цилиндра (двухпоршневого);
Механизма стояночного тормоза;

В целом, рабочие механизмы по конструкции идентичны ВАЗ-2108, но отличаются размеры – диаметр и толщина тормозного диска меньше, соответственно колодки и суппорт тоже компактнее. То же касается и задних механизмов.

Привод

Состоит из:

Педали;
Вакуумного усилителя (ВУТ);
Главного тормозного цилиндра (ГТЦ);
Регулятора тормозных сил;
Магистралей и трубопроводов;

Многие компоненты привода «позаимствованы» от иных автомобилей ВАЗ. Так, ГТЦ, используемый на «Ока» также устанавливался на ВАЗ-2121 «Нива», усилитель взяли от классического семейства ВАЗ 2101-2107.

Педаль, усилитель

С помощью педали водитель при необходимости задействует тормоза для замедления или остановки. Входит она в педальный блок, установленный в салоне и располагается посредине.

Педаль соединяется со штоком ВУТ. Сам усилитель – классической конструкции и состоит из корпуса с установленной внутри подпружиненной мембраной, которая делит корпус на две камеры. Работает этот узел за счет перепада давления. Вакуум в одной из камер создается силовым агрегатом, для чего корпус посредством трубки соединяется с впускным коллектором.

Работает усилитель достаточно просто – при отпущенной тормозной педали в камерах узла давление одинаково. При торможении водитель, нажимая на педаль, перемещает шток, смещаясь он открывает специальный клапан, который соединяет одну из камер с атмосферой. При этом, поскольку во второй камере сохраняется разрежение, то атмосферное давление давит на мембрану, заставляя ее прогибаться. При прогибе она толкает шток, соединяющий усилитель с ГТЦ, тем самым создается дополнительное усилие для срабатывания привода. Усилитель функционирует только при заведенном силовом агрегате.

Главный цилиндр

ГТЦ – основной узел привода. В его задачу входит создание давления жидкости, что приводит в действие рабочие механизмы. Этот цилиндр – двухпоршневой, с последовательным расположением поршней. Каждый из поршней отвечает за подачу рабочей жидкости на два тормозных механизма, тем самым обеспечивается двухконтурная тормозная схема.

При торможении шток, идущий от усилителя, толкает первый поршень. Смещаясь, он выталкивает жидкость в магистрали, и одновременно толкает второй поршень, что обеспечивает создание давления жидкости во втором контуре. Возврат поршней в исходное положение осуществляется пружинами.

Жидкость в привод подается из специального бачка, соединение между которыми выполняется резиновыми шлангами. В крышке бачка установлен датчик поплавкового типа, соединенный с контрольной лампой уровня тормозной жидкости, установленной на передней панели.

Из конструктивных особенностей ГТЦ, установленного на «Ока» можно выделить наличие только трех выходов для подсоединения магистралей.

Первая рабочая камера ГТЦ имеет два выхода и от нее жидкость подается на правое переднее и заднее левое колеса. При этом магистраль, ведущая на заднее колесо, ведет на механизм не напрямую, а через регулятор.

Контурная схема на «Ока» — диагональная, то есть, один контур объединяет между собой один передний и один задний тормозные механизмы по диагонали (переднее левое и заднее правое колеса – 1-й контур, остальные два – 2-й контур). Благодаря такой схеме авто сохраняет возможность тормозить при разгерметизации какого-либо контура.

Регулятор, магистрали

Регулятор тормозных сил предназначен для снижения давления жидкости на задних рабочих механизмах при притормаживании, что предотвращает их преждевременное блокирование, тем самым исключая уход авто в юз при интенсивном торможении. Работает этот узел только с задними тормозами.

Усилитель, ГТЦ, бачок и регулятор установлены в моторном отсеке возле щита, отделяющего двигатель от салона, с правой стороны (если стоять перед авто).

Магистрали, по которым движется жидкость к механизмам, — составные. Все элементы привода соединяются между собой медными трубопроводами, они же идут и к рабочим механизмам. Но для подключения механизмов к приводу используются резиновые тормозные трубки, благодаря чему работа подвески не влияет на функционирование тормозов.
