Как прокачать тормоза на УАЗ
Чтобы прокачать тормоза на УАЗ всегда звал помощника, но как-то попал в ситуацию, когда позвать было некого. Пришлось изворачиваться самому и с тех пор прокачиваю тормоза один.
УАЗ довольно высокая машина и в отличие от ВАЗа не нужно снимать колёса, и даже не нужна яма, чтобы прокачать систему.

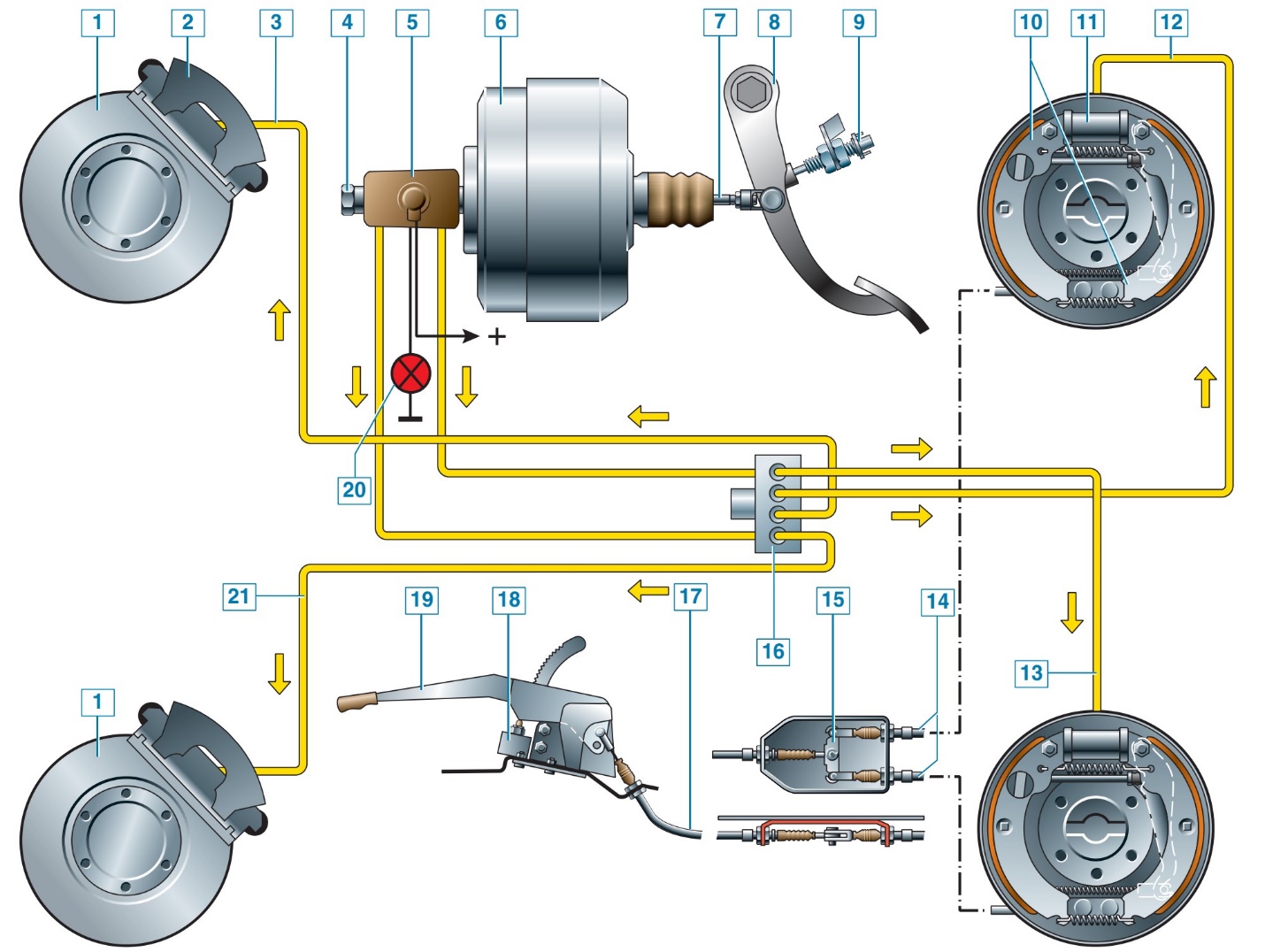

Тормозная система УАЗ
Причины
Необходимость прокачивать может возникнуть по нескольким причинам:
- попал воздух в тормозную систему; или отремонтирован главный тормозной цилиндр (ГТЦ);
- заменена или ремонт рабочих тормозных цилиндров;
- ремонт тормозной системы (трубки, шланги);
- проваливается педаль без видимой неисправности;
- смена жидкости.
Конечно, если был выполнен ремонт, только одного рабочего цилиндра, нет смысла прокачивать всю систему. Если же был заменён ГТЦ, то необходимо полное обслуживание.
Инструмент
Для проведения работ необходимо иметь:
- тормозная жидкость, обычно DOT4 или та которая залита в систему;
- чистую ёмкость для сбора ТЖ;
- шланг для слива жидкости с тормозных цилиндров;
- ключ на 10, откручивать перепускной клапан.
Шланг или трубочка должны быть такой, чтобы плотно насаживаться на перепускной клапан и иметь длину сантиметров 40.

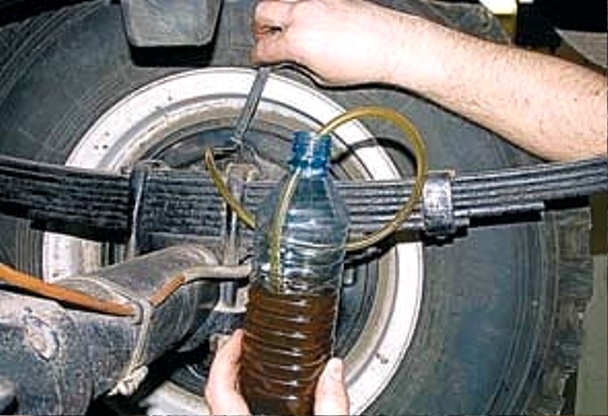

Прокачиваем тормоза заднего правого колеса УАЗ
Как прокачать тормоза на УАЗ одному
Если не проводились ремонтные работы, то убедитесь в герметичности системы и нормальном свободном ходе педали.
При смене ГТЦ прокачайте сперва его. В бачки заливаем жидкость и не прикручивая до конца выходные трубки, заполняем его. Как только появилась жидкость и перестали идти пузырьки, прикручиваем трубки.
Прокачивать начинаю с правого заднего колеса, затем – заднее левое. Далее переднее правое и переднее левое.
Наливаю немного ТЖ в ёмкость. Подсоединив шланг к клапану, второй конец опускаю в ёмкость и откручиваю его на 1 оборот.
Доливаю бачки до полного уровня.
Усаживаюсь в кабину и нажимаю на педаль раз 20. Нажимать нужно плавно, а бросать резко
Суть процесса в том, что при резком отпускании педали жидкость не возвращается из трубок, а срабатывает клапан тормозного цилиндра и ТЖ засасывается из бачка.
Количество нажатий может быть и больше, важно не допустить, чтобы бачок опустел иначе всё придётся повторять сначала.
DOT слитый из системы хорошо фильтрую (так как отстаивать некогда) и использую снова. Если жидкость очень грязная или давно не менялась сразу закачиваю новую.
Вам не видно идут или нет пузырьки, но можно смело утверждать, что повторив операцию 2-3 раза воздух точно выйдет из трубок.
Прокачав одно колесо, закручиваю клапан, надеваю колпачок и перехожу на следующее.
Упираясь монтировкой в рычаг можно прокачивать тормоза на УАЗ
Принцип для самостоятельной прокачки подойдёт для всех УАЗ-иков даже с АБС. Однако, чтобы правильно прокачать, нужно будет учитывать для каждой системы АБС принцип её работы и очерёдность с колёсами.
Попробуйте, это сложившийся стереотип, что при прокачке необходимо при закрученном клапане накачать и открыв его, спустить жидкость. Зачем все усложнять делая какие-то приспособы.
Прокачка тормозной системы и замена тормозной жидкости
Для прокачки тормозов нужен помощник. Для данной операции не требуется смотровая канава, достаточно чистой, ровной площадки.
Также прокачиваем регулятор давления
Возможные неисправности тормозной системы и методы устранения
Увеличенный ход педали тормоза (педаль «проваливается»)
— Увеличенные зазоры между колодками и барабанами
Отрегулировать зазоры между колодками и барабанами, пользуясь только регулировочными эксцентриками
При большом износе накладок (до головок заклепок остается менее 0,5 мм) заменить их новыми
При установке новых колодок или после замены накладок регулировку производить как регулировочными эксцентриками, так и эксцентриками опорных пальцев
— Попадание воздуха в тормозную систему из-за: отсутствия жидкости в бачках главного цилиндра; течи тормозной жидкости в соединениях трубопроводов, цилиндрах, повреждения трубопроводов, шлангов и т.п.
Устранить течь жидкости, заменив, при необходимости, поврежденные детали
— Засорение отверстий в бобышках крышек бачков главного цилиндра
Прочистить отверстия. После устранения причины попадания воздуха, прокачать систему
Нерастормаживание (заедание) тормозов
— Отсутствует свободный ход педали тормоза
Отрегулировать свободный ход педали
— Засорение компенсационных отверстий главного цилиндра
Прочистить компенсационные отверстия и сменить тормозную жидкость, если она загрязнилась
— Заедание поршней главного или колесных цилиндров
— Поломка оттяжной пружины педали тормоза
— Ослабла или сломана стяжная пружина колодок тормоза
Заменить стяжную пружину
— Заедание колодок на втулках опорных пальцев
Зачистить и смазать опорные поверхности, при этом смазка не должна попадать на тормозные накладки
— Смятие трубопровода, препятствующее возврату тормозной жидкости из колесного цилиндра
Заменить смятый трубопровод
Занос автомобиля при торможении
— Замасливание тормозных накладок одного из тормозов
Устранить причину замасливания накладок. Заменить накладки колодок или промыть их в бензине
— Ослабление крепления тормозного щита
Затянуть болты крепления щита
— Разное давление в шинах правых и левых колес
Довести давление в шинах до нормы
— Ослабление затяжки стремянок одной из рессор
Затянуть гайки стремянок
— Неправильная регулировка зазора между колодками и тормозным барабаном
— Не работает регулятор давления или нарушена регулировка усилия упругого рычага на поршень регулятора
Устранить неисправности регулятора и его привода. Отрегулировать усилие рычага
— Увеличенный зазор между колодками и барабаном
Отрегулировать зазор. Если фрикционные накладки сильно изношены, то заменить накладки или колодки
Увеличенный ход рычага тормоза
— увеличенная длина тяги привода
Отрегулировать длину тяги привода
Стояночный тормоз не действует
— Заедание или коррозия деталей разжимного механизма
Разобрать разжимной механизм, промыть и смазать его детали
— Изношены или замаслены накладки колодок
Устранить причину замасливания накладок. Заменить накладки колодок или промыть их в бензине или керосине
— неправильная регулировка зазора или длины тяги
Отрегулировать зазор или длину тяги
Стояночный тормоз не растормаживается
— Ослабление или поломка стяжных пружин колодок
— Заедание разжимного механизма
Разобрать разжимной механизм, промыть и смазать детали
УАЗ-469 – тормоза — Регулировка рабочего тормоза
Подробности Категория: Системы управления УАЗ-469
Регулировка рабочего тормоза УАЗ-469
Текущую регулировку тормозов проводите в такой последовательности: 1. Поднимите домкратом автомобиль со стороны колеса, тормоз которого необходимо регулировать. 2. Вращайте колесо постепенно и повертывайте регулировочный эксцентрик до тех пор, пока колесо не затормозится. 3. Отпускайте постепенно эксцентрик, поворачивая колесо до тех пор, пока оно не станет провертываться свободно, без задевания барабана за колодки. 4. Отрегулируйте таким же образом зазоры между колодками и барабанами остальных тормозов. При регулировке колодок передних тормозов (рис. 98), а также передних колодок задних тормозов (рис. 99) колесо вращайте вперед.
Рис. 98. Регулировка зазоров между колодками и тормозным барабаном переднего колеса автомобиля УАЗ-469Б.
При регулировке задних колодок задних тормозов колесо вращайте назад. Для уменьшения зазоров эксцентрики поворачивайте по направлению вращения колеса, а для увеличения их, наоборот, против вращения.
Рис. 99. Регулировка зазоров между колодками и тормозным барабаном заднего колеса автомобиля УАЗ-469Б
5. Проверьте отсутствие нагрева тормозных барабанов и равномерность работы тормозов при торможении на ходу автомобиля. При текущей регулировке ни в коем случае не пользуйтесь опорными пальцами, так как нарушите заводскую установку колодок. В случае замены фрикционных накладок или колодок регулировку колодок проводите в такой последовательности: 1. Поднимите домкратом автомобиль со стороны колеса, тормоз которого регулируете. 2. Ослабьте гайки опорных пальцев и установите опорные пальцы в начальное положение (метки на торцах опорных пальцев должны быть расположены, как указано на рис. 94, 95). 3. Нажав на педаль тормоза усилием 12… 16 кгс-м, подведите поворотом опорных пальцев концы колодок со стороны пальцев до упора в барабан (рис. 100). Затем затяните в этом положении гайки опорных пальцев, не допуская при этом их поворота. 4. Поверните регулировочные эксцентрики до упора в тормозные колодки. 5. Прекратив нажатие на педаль, поверните регулировочные эксцентрики в обратном направлении настолько, чтобы колеса вращались свободно. При установке новых колодок, когда фрикционные накладки еще не приработаны к поверхности барабанов, тормозные барабаны после указанной регулировки могут несколько нагреваться. Если нагрев невелик (рука свободно терпит при прикосновении к ободу барабана), то после нескольких торможений колодки приработаются и нагрев прекратится. Прн сильном нагреве тормозных барабанов регулировочными эксцентриками несколько отведите колодки нагревающегося тормоза от тормозного барабана.
Рис. 100. Регулировка тормозных колодок заднего колеса с помощью опорных пальцев.
Подробное описание регулировка передних тормозов УАЗ 3303 с фотографиями
1) Ставим машину на ровный участок.
2) Ручник не затягиваем, предварительно установив противооткатные башмаки (например пол чурки:-))
3) домкратим заднее колесо
4) Крутим болт указанный стрелкой в направлении указанным пунктирной стрелкой, одновременно прокручиваем колесо рукой пока не затормозится. Когда колесо начнет притормаживать, медленно крутим болт в обратном направлении, до момента растормаживания колеса (короче ищем «граничное» положение). На фото левое заднее колесо.Стрелкой отмечен регулировочный болт задней колодки заднего колеса.
Регулировочный болт передней тормозной колодки заднего колеса крутится в обратную сторону.(на фото не видно.)
Схема заднего колеса и принцип регулировки заднего колеса.
Источник
На что обращать внимание при покупке тормозного цилиндра
Цилиндр перед установкой надо разобрать. Ну или хотя бы пыльники отогнуть. А то сейчас полно таких — с виду нормальный, а внутри ржавый
И еще — в магазине их не очень-то осторожно перегружают. Я когда себе выбирал, не нашел НИ ОДНОГО(!) с целым пыльником
Пришлось отдельно покупать.
В магазинах есть разные цилиндры которые нам подходят:
От 3102 — очень часто под их маркой идут родные УАЗовские, совсем даже НЕ самоподводящиеся.
От ГАЗ-24, они же от 3302 — встают без проблем, как родные. Единственный минус — на пустой машине зад хватает раньше переда — по идее нужен регулятор, но особых проблем не возникает (я езжу уже 5-й год.)
От 3160 и от ГАЗ 2410 — меньшего диаметра чем от 24 или 3302, но для их состыковки с нашей трубкой нужен переходник — штуцер ГТЦ от 3160 (штатно эти цилиндры под 5 мм трубки.)
Я ставил все цилиндры FENOX. В магазине сравнил заводские ржавые и с просаженой резьбой и аккуратный FENOX.
Прокачка гидропривода тормозной системы Уаз Хантер 31516
- Руководства по ремонту
- Руководство по ремонту УАЗ 31519 (Хантер) 2003 г.в.
- Прокачка гидропривода тормозной системы
Гидропривод тормозов прокачивают для удаления воздуха, попавшего туда при заполнении жидкостью после ее замены или после ремонта узлов гидропривода, связанного с его разгерметизацией. Признаки наличия воздуха в гидроприводе:
– увеличение хода педали, ее «мягкость» при однократном нажатии на педаль;
– постепенное уменьшение хода педали с одновременным увеличением ее «жесткости» при повторных нажатиях на педаль.
Перед прокачкой гидропривода необходимо обнаружить и устранить причину разгерметизации.
| Полезный советЕсли прокачка гидропривода связана с ремонтом какого-либо одного контура и заведомо известна исправность другого контура, то допустима прокачка только ремонтируемого контура. |
Действия при прокачке гидропривода такие же, как и при замене тормозной жидкости, описанной в разд. 4 «Техническое обслуживание» (см. «Замена тормозной жидкости»). Различие состоит лишь в том, что критерием завершения прокачки рабочего цилиндра является прекращение выхода пузырьков воздуха из шланга, а не появление свежей тормозной жидкости.
↓ Комментарии ↓
1. Устройство автомобиля
1.0 Устройство автомобиля 1.1 Общие сведения об автомобиле 1.2 Паспортные данные 1.3 Ключи автомобиля 1.4 Панель приборов и органы управления 1.5 Отопление и вентиляция салона 1.6 Двери 1.7. Сиденья 1.8 Зеркала заднего вида 1.9 Освещение салона
2. Рекомендации по эксплуатации
2.0 Рекомендации по эксплуатации 2.1. Правила техники безопасности и рекомендации 2.2 Рекомендации по безопасности движения 2.3. Что нужно иметь в автомобиле 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Обкатка автомобиля 2.6. Подготовка автомобиля к выезду 2.7 Заправка автомобиля топливом 2.8 Пользование домкратом 2.9 Буксировка автомобиля
3. Неисправности в пути
3.0 Неисправности в пути 3.1. Двигатель не заводится 3.2 Неисправности системы впрыска топлива 3.3. Перебои в работе двигателя 3.4. Автомобиль движется рывками 3.5 Автомобиль плохо разгоняется 3.6 Двигатель заглох во время движения 3.7. Упало давление масла 3.8. Перегрев двигателя 3.9. Аккумуляторная батарея не подзаряжается 3.11. Появились посторонние стуки 3.12. Проблемы с тормозами 3.13. Прокол колеса
4. Техническое обслуживание
4.0 Техническое обслуживание 4.1. Общие положения 4.2. Ежедневное обслуживание (ЕО) 4.3. Первое техническое обслуживание (ТО-1) 4.4. Второе техническое обслуживание (ТО-2) 4.5. Особенности первого технического обслуживания (ТО-1) автомобилей с дизельным двигателем 4.6. Особенности второго технического обслуживания (ТО-2) автомобилей с дизельным двигателем
5.0 Двигатель 5.1 Особенности конструкции 5.2 Возможные неисправности двигателя, их причины и способы устранения 5.3 Полезные советы 5.4 Проверка компрессии в цилиндрах 5.5 Снятие и установка брызговиков двигателя 5.6. Замена опор подвески силового агрегата 5.7 Замена ремня привода генератора и водяного насоса 5.8 Установка поршня первого цилиндра в положение ВМТ такта сжатия 5.9 Замена цепей и шестерен газораспределительного механизма 5.13. Замена деталей уплотнения двигателя 5.14. Головка блока цилиндров двигателя 5.16. Ремонт двигателя 5.17. Cистема смазки двигателя 5.18. Система охлаждения двигателя 5.19. Система выпуска отработавших газов 5.20. Система питания 5.21. Система улавливания паров топлива 5.22. Особенности конструкции дизельного двигателя
6.0 Трансмиссия 6.1. Сцепление 6.2. Коробка передач 6.3. Раздаточная коробка 6.4. Карданная передача 6.5. Передний мост 6.6. Задний мост
7. Ходовая часть
7.0 Ходовая часть 7.1. Передняя подвеска 7.2. Задняя подвеска
Замена тормозной жидкости
Далеко не все автовладельцы знают, что тормозная жидкость нуждается в замене каждые два года эксплуатации машины в умеренном режиме. Главной ошибкой зачастую является то, что многие просто доливают смазку до необходимого уровня, а не меняют ее полностью.
Как в одиночку прокачать тормоза
Перед этим нужно немного открутить штуцер цилиндрика или супорта чтоб немного вытекла жидкость самотёком,…
Каждые 60 тыс. км пробега требуется именно замена тормозной жидкости. Жидкость для тормозов автомобиля выдерживает очень серьезные нагрузки. При интенсивной езде и резких остановках диапазон температур может колебаться от 170 до 2000°С. Менять полностью ее нужно потому, что в процессе движения в жидкость попадает вода и разбавляет ее. А меньшая концентрация негативно сказывается на качестве вещества. Слишком разбавленная жидкость при кипении может заблокировать тормоза паром и в дальнейшем привести к аварийной ситуации.
В наше время автомобильные компании разработали специальное устройство, которое определяет температуру кипения тормозной жидкости. Прибор диагностирует вещество и выводит на дисплей соответствующие рекомендации. Он может показать состояние жидкости на данный момент и то, насколько необходима ее скорейшая замена. На всю процедуру требуется не больше минуты, но это освобождает автовладельцев от ненужных хлопот.
УАЗ Хантер — обзор автомобиля
UAZ Hunter / УАЗ Хантер
УАЗ Hunter («Охотник») – это современная интерпретация военного «УАЗика» 469-й модели. В производстве этот внедорожник с 2003 года. От своего предшественника «Хантер» отличается применением более современных решений в конструкции. Внешне УАЗ выделяют пластиковые бампера с «противотуманками», новая светотехника, иная решетка радиатора. Для УАЗовских «Охотников» завод предложил широкое разнообразие вариантов окраски кузова, чего не было на военном «УАЗике». Что касается салона, то теперь в нем более уютно. Оголённого металла стало меньше, улучшились и отделочные материалы. Панель приборов приобрела более совершенные формы, но ее архаичность осталась на прежнем уровне.
Для УАЗ «Хантер» предложено 2 ДВС. Для поклонников «дизелей» есть 2.2-литровый мотор с отличной тягой в 270 Нм. Предусмотрен и бензиновый 128-сильный агрегат. Внедорожный потенциал на УАЗах проверен временем. «Охотник» имеет задний привод с жестко подключаемым «передком», что обеспечит бескомпромиссную победу на бездорожье. Несмотря на всю простоту и аскетичность, внедорожник УАЗ «Hunter» может обеспечить достойный комфорт. Широкие возможности тюнинга УАЗов позволят создать свой особый автомобиль, который будет радовать каждый день.
В базовой комплектации «Классик» культовый внедорожник по умолчанию оборудован распашной 5-й дверью, колесными локерами, бамперами с буксирными крюками, стальными дисками с шинами R16, усиленными мостами «Тимкен», системой подключаемого полного привода Part Time, раздаточной 2-ступенчатой коробкой. В списке опций комфорта — гидроусилитель руля, корректор фар, кресла с моющейся практичной обивкой, поручни в салоне, прикуриватель. Исполнение «Классик с блокировкой дифференциала» снабжено дополнительно мостами «Спайсер» и функцией блокировки дифференциала заднего моста. Для обеих версий за отдельную плату доступны литые диски колес и окраска с эффектом «металлик». Специальная юбилейная версия УАЗ Хантер, выпущенная в чеcть 45-летия внедорожника, внешне отличается оригинальным 3-цветным исполнением, напоминающим о военном прошлом этого автомобиля. Еще одной особенностью юбилейного «Хантера» является откидной трансформируемый борт, который можно использовать в качеcтве столика.
Ремонт кузова
При ремонте кузова УАЗ следует учитывать, что наиболее уязвимый металл находится снизу машины. Коррозии подвержены рифленый пол, крылья, балки и перегородки. Ослабление жестких элементов конструкции вызывает лифт кузова.
При демонтаже сидений и внутренней обшивки легко получить доступ к любым деталям. В случае капитального ремонта можно усилить кузов заменой стандартных несущих узлов и установкой дополнительных элементов жесткости. Несварные швы лучше промазать герметиком — это устранить ненужные шумы.
Автомобили семейства УАЗ хорошо поддаются тюнингу и доработкам. На них устанавливают сверхпроходимые шины, электрические лебедки, делают проставки рессоры, усиливают трансмиссию для компенсации широкой резины.
Источник
Особенности тормозов УАЗ
Если с заменой некоторых узлов автомобиля разрешено повременить, то починку тормозов откладывать нельзя. Возможное чрезвычайное происшествие дорого обойдётся и цена вопроса в разы превысит стоимость превентивных мер, не говоря уже о возможной потере жизни.
Конструктивно, главный элемент тормозов техники, рабочий тормозной механизм. Узел включает в состав две идентичные колодки. Края обеих деталей контактируют с поршнями цилиндров, сама конструкция держится на специальном опорном штоке. В цилиндрах предусмотрено два отверстия, первое выполняет функцию отвода воздуха при проведении процедуры прокачки, второе выводит рабочую жидкость.
Визуально, тормозная конструкция и соединение спереди и сзади одинакова. Разница заключается в наличии двух цилиндров спереди, тогда как сзади тормоз работает от единичного устройства. Такая особенность объясняется необходимостью прикладывать большее усилие при торможении к передним колесам в сравнении с задними элементами.
Оба автомобиля UAZ (469, 452) оборудованы барабанными тормозами. Дисковые элементы выполнены из стали, при изготовлении используют метод штамповки, чугунного обода и усилителя, соединённого с диском. Добраться до барабанов УАЗ 452 легко, если понадобиться заменить изделие новым, снять деталь не трудно.
Заполнение гидропривода производите только специальной тормозной жидкостью согласно указаниям таблицы смазывания в следующем порядке:
1. Проверьте герметичность всех соединений гидропривода и состояние гибких шлангов.
2. Поднимите капот (снимите облицовку радиатора на автомобиле семейства УАЗ–3741) и отверните крышки бачков главного цилиндра. Заполните бачки тормозной жидкостью.
Рис 1.Привод рабочей тормозной системы УАЗ-3151 3. Снимите с перепускного клапана тормозного цилиндра правого заднего тормозного механизма резиновый колпачок и наденьте на клапан резиновый шланг длиной около 400 мм.
Другой конец шланга опустите в стеклянный сосуд емкостью не менее 0,5 л, заполненный тормозной жидкостью (рис. 2).
4. Отверните на ½ – ¾ оборота перепускной клапан, после чего несколько раз нажмите на педаль.
Нажимайте на педаль быстро, отпускайте медленно.
Жидкость под давлением поршня главного тормозного цилиндра будет заполнять гидропривод и вытеснять воздух.
Прокачку производите до тех пор, пока не прекратится выделение пузырьков воздуха из шланга, опущенного в сосуд с тормозной жидкостью.
Во время прокачки доливайте тормозную жидкость в бачки главного тормозного цилиндра, не допуская обнажения их дна, чтобы в систему вновь не попадал воздух.
В течение всей операции по заполнению конец шланга держите погруженным в жидкость.
Рис 3. Привод рабочей тормозной системы УАЗ-3741
5. Плотно заверните при нажатой педали перепускной клапан колесного цилиндра, снимите шланг и наденьте колпачок.
Прокачку гидропривода производите не только при заполнении его жидкостью, но и в случае разгерметизации гидропривода рабочего цилиндра задних тормозных механизмов
6. Произведите прокачку тормозного цилиндра заднего левого тормозного механизма, затем регулятора давления и тормозных цилиндров передних тормозных механизмов.
На тормозных механизмах передних колес прокачивается сначала нижний, а затем верхний цилиндр.
7. Выключите сигнальное устройство, для чего сделайте следующее:
– отверните перепускной клапан правого или левого рабочего цилиндра задних тормозных механизмов;
– плавно нажмите на педаль до выключения сигнальной лампы на панели приборов; если сигнальная лампа мигнет, то это будет означать, что поршни сигнализатора прошли нейтральное положение, и поэтому операцию надо повторить сначала, но только отворачивая перепускной клапан переднего колеса;
– заверните клапан при нажатой педали.
После прокачки всех тормозных механизмов долейте жидкость в бачки главного тормозного цилиндра до уровня на 15–20 мм ниже верхних кромок наливных отверстий.
Плотно заверните крышки.
Не доливайте в главный тормозной цилиндр жидкость, собираемую в стеклянный сосуд при прокачке. Если тормозная жидкость в системе грязная, слейте ее и заполните систему свежей жидкостью.
Не нажимайте на педаль при снятом тормозном барабане, так как под давлением в гидроприводе поршни будут выжаты из колесных цилиндров и жидкость вытечет наружу.
После заполнения системы жидкостью проверьте автомобиль на торможение.
При правильной регулировке рабочих тормозных механизмов и правильно выполненной прокачке гидропривода полное торможение должно происходить в пределах ½ – 2/3 хода педали, после чего нога должна ощущать «жесткую» педаль.
Как прокачать тормоза на буханке за 5 минут
Для прокачки тормозной гидравлической системы с целью удаления воздуха в каждом тормозном цилиндре имеется специальный штуцер, который при ремонте в полевых условиях пропустивших тормозов можно и не трогать.
При замене тормозных колодок опытный механик-водитель ставит новые поршни в тормозные цилиндры – чтоб, как говорится, на всю оставшуюся жизнь. После того, как поршни с новыми манжетами вставлены, мы и прокачиваем тормоза через эти поршни, а не через закисший штуцер, который нам уже и не нужен. Только после прокачки цилиндра мы переходим к монтажу тормозных колодок и всей последующей сборке.
Итак, новые поршни в цилиндр вставлены. Теперь мы берём в руки зубило или бородок и молоток, а помощник (или помощница) в кабине по нашей команде нажимает на педаль тормоза. Поршни из глубины цилиндров выдвигаются, но не выпадают из них, так как педаль тормоза проваливается до упора, и помощник удерживает её в этом положении. При этом мы видим небольшое количество тормозной жидкости, выступившей из-под крайней манжеты. А это значит, что воздуха в цилиндре уже нет. Ну, или почти нет.
Помощник удерживает педаль в выжатом «до полика» положении, а мы в это время с помощью молотка и зубильца загоняем поршни обратно в цилиндр. Для уверенности в полном отсутствии воздуха в системе повторяем эту операцию несколько раз. К примеру, мой бог любит четыре.
Ремонт ВУТ и главного тормозного цилиндра УАЗ Хантер 31519
Педаль тормоза вдруг стала мягкой, но не то чтобы сразу проваливается, а при первом нажатии плавно уходит вниз до упора. Машина при этом плавно снижает скорость. При повторном нажатии педаль более жесткая, машина почти нормально тормозит (с учетом того, что пока-что сзади барабаны), но педаль потихоньку доходит до упора.
1. Тормозная жидкость из бачка не уходит. 2. Визуальный осмотр тормозных магистралей и шлангов подтечек не выявил. 3. Главный тормозной цилиндр сухой. 4. Проверка состояния передних тормозных колодок показала: износ колодок 15-20% 5. Проверка состояния задних тормозных колодок пока еще не производилась. 6. У пациента присутствует «колдун» (с завода).
Сегодня была проведена процедура прокачки тормозной системы. Прокачаны все четыре колеса. Израсходована одна бутылка тормозной жидкости DOT4, объемом 455 мл. До прокачки бачок с тормозной жидкостью был на уровне MAX. При условии, что по «Букварю» «Хантера» в системе гидропривода тормозов 0.6 литра тормозухи, можно предположить, что система прокачана полностью, воздух в системе отсутствует. Лечение не помогло.
Было подмечено, что при прокачке тормозная жидкость из клапанов выпуска воздуха передних тормозов выходила под давлением (напористой струйкой) и в большом объеме. При прокачке задних тормозов (при том же количестве «качков») напор был слабый, объем вытекающей жидкости меньше, чем с передних). Может, это нормально, но для правильной постановки диагноза может пригодиться.
совместной заменой вакуумного усилителя и главного тормозного цилиндра.
Очень много положительных отзывов, и даже восторгов со стороны УАЗоводов, сыскал ВУТ производства ОАО «Автодеталь-сервис» Это не реклама!Решено – покупаю ВУТ и ГТЦ именно АДСовские. Искать в Коломне такой ВУТ я даже не пытался, поскольку вероятность «крайне мала» (с) и ценник будет «конским». Надо ехать в столицу… Ранним морозным утром сажусь в электричку до Москвы. Вагоны полны людей, для которых два с половиной часа поездки до «Нерезиновой» – всего лишь рабочие будни. Купив всё необходимое, возвращаюсь в провинцию. Итак: 42020.3151-3510010 – Вакуумный усилитель тормозов ОАО «АДС» – 2410 руб.
Вакуумный усилитель тормозов
3160-3505010 – Цилиндр тормозной главный ОАО «АДС» – 1240 руб.
Цилиндр тормозной главный
3160-3506060 – Шланг тормозной передний «Fenox» (АДС не было) – 340 руб. за две штуки. Всегда полезно иметь в запасе.
Общий вид покупки
Ясным субботним днём едем с другом в гараж, чтобы вплотную заняться тормозами
Переходим, непосредственно, к ремонту:
Натюрморт со старым ВУТом
Подтёки на шланге обратного клапана – случайно пролитая тормозная жидкость, а не дефект тормозной системы.
Изучив «Букварь», снимаем старый ВУТ и ГТЦ.
Старый ВУТ раза в два тяжелее нового. Почему?
Освободившееся подкапотное пространство
Пользуясь народными советами, медные магистрали, после откручивания от ГТЦ, были закрыты защитными резиновыми колпачками, снятыми с клапанов выпуска воздуха суппортов. После установки ГТЦ, наполняем бачок тормозной жидкостью, пару раз давим на педаль тормоза, до момента, когда жидкость потечет из выпускных каналов, а уж только потом прикручиваем медные магистрали. Это позволяет избежать большой воздушной пробки на выходе из ГТЦ.
Новые детали на своём месте
Каких либо сложностей, при замене ВУТа и ГТЦ не возникло, неожиданные сюрпризы подстерегали нас при прокачке тормозов. Далее, действуя по тому же «букварю», при работающем на режиме холостого хода двигателе, прокачиваем тормозную систему: задний правый, задний левый тормозные механизмы, передний контур регулятора давления, передний правый, передний левый тормозные механизмы. Так вот, при попытке прокачать задний левый тормозной механизм, мы столкнулись с тем, что тормозная жидкость из клапана выпуска не поступала. Внимательный осмотр магистрали выявил причину неисправности – пережатая медная трубка. При неприятном стечении обстоятельств (просевшие рессоры + элементы пересеченной местности) чулок моста «встречается» с трубой резонатора, и как назло, в точке столкновения проходит медная трубка тормозной магистрали. Удар – и трубка сплющена. Поскольку в гараже нет склада с запасными частями, а день близится к концу, принимаем решение аккуратно устранить неисправность с помощью ударных инструментов и… нежности))). Неисправность устранена, но состояние трубки доверия не внушает, поэтому эта часть магистрали впоследствии будет полностью заменена.
медная трубка после рихтовки
Прокачка тормозов, последовательность
Цель проведения манипуляций по прокачке, вывести воздух, содержащийся во внутренних частях механизма торможения
Периодически, раз в неделю, осматривают машину на предмет повреждения и утечки, внимание уделяют:
- Наличию механических повреждений труб;
- Нарушению уплотнений в сочленениях;
- Соответствию количества рабочей жидкости необходимой норме;
- Работе ножного рычага тормоза.
Признак того, что пора выполнять манипуляции по прокачке, увеличенный рабочий ход ножного рычага тормоза, а так же выявление провалов при нажатии ножного тормоза. Кроме того, смазку меняют после проведения ремонта, или смены узлов, деталей механизмов. Не зависимо от обстоятельств, перелить тормозной концентрат ДОТ-4 и прокачать тормоза на УАЗ 469 и 452 надо раз в два года.
До того, как прокачать тормоза на УАЗ, ищут сухую, ровную поверхность. Кроме того, понадобиться помощник, поскольку выполнить операцию в одиночку сложно, но в случае острой необходимости возможно.
Последовательность процесса такова:
- Убираем клапанный налёт;
- Контролируем, нет ли подтёков и утечек в соединениях и трубках;
- Контролируем на соответствие норме количество рабочей жидкости в ёмкости. При необходимости, добавляем до нужной метки «МАХ». Выполняем манипуляции, постоянно проверяем и доводим жидкость до нужного уровня, нельзя, что бы смесь опустилась до метки «MIN».
- Качаем ножной рычаг тормоза, не заводя силовую установку;
- Демонтируем с клапана перепуска цилиндра, находящегося сзади (справа) предохранительный колпак, монтируем пропускающую свет трубку, размер изделия 400мм. Мочим незанятый край трубки в ёмкости, содержащей пол литра рабочей суспензии, оставляем трубку там;
- Надавливаем до упора на ножной рычаг стопа 4-5 раз;
- Держа ногой рычаг, откручиваем (ключ на 11), прокачивающий клапан, делаем ½, ¾ оборота;
- Контролируем движение воздушных масс в виде пузырей из полости трубки, опущенной в суспензию;
- Когда рычаг остановки уйдёт вниз до упора, закрываем клапан прокачки, и отжимаем механизм;
- Проводим действия в необходимом порядке столько, сколько надо для полного удаления пузырьков;
- Снимаем трубку, монтируем предохранительный колпак;
- Этим же способом прокачиваем цилиндр остановки, расположенный сзади (слева);
- После, выполняем похожие действия над регулятором напора.
Цилиндры спереди на колёсах прокачиваются таким же образом, очерёдность манипуляций: правый низ, правый верх, левый низ, левый верх. Соблюдать очерёдность прокачки необходимо. Иначе, возможна ситуация, когда не прокачиваются тормоза на УАЗ буханка. Если технически износа и подтёков нет, то проблема кроется в нарушении проведения процедуры.
Когда проведенные действия не дали результата и воздух так же присутствует в механизме, то при приложении усилия рычаг остановки будет упругим на ощупь. В этой ситуации процесс повторяют заново, пока не появится ощущение жесткого рычага.
Когда процесс окончен, а жидкость продолжает пузыриться, проверяют уплотнения сочленений, патрубков, цилиндров (основного и рабочего). Контролируют резьбовые затяжки, меняют уплотнители, прокладки, кольца, манжеты цилиндра. Что касается замены рабочих цилиндров, процесс замены происходит в комплексе.
По окончанию действий налейте жидкость тормоза до о, зафиксируйте пробку ёмкости с измерителем, контролирующим снижение уровня. Жидкость меняют до того момента, когда новая, светлая консистенция не заменит старую, тёмную материю.
