Американская и европейская системы
Как известно, на сегодняшний день существуют две системы фар, которые по сути, имеют и разное светораспределение:
- Американская имеет свой особый принцип освещения: светить возможно лучше и дальше освещать дорогу при переключении с дальнего на ближний свет. В американской системе не бывает резкой границы между светом и тенью, а что касается края светового пучка, то он размыт.
- Европейская система фар напротив, подразумевает намного снизить силу пучка света, который попадает в глаза водителей встречных автомобилей. Для этих типов фар характерна резкая светотеневая граница, создающаяся в лампе под нитью ближнего света.
Отличие в регулировке фар американских и европейских
- Регулировка американских фар подразумевает корректировку как ближнего, так и дальнего света.
- В европейских фарах производителем луч дальнего света задается еще на заводе, посредством геометрической корректировки всех элементов конструкции.
Самостоятельные работы
Разборка фары
Но сначала фару (левая или правая – неважно) необходимо правильно демонтировать с автомобиля. Инструкция будет следующей:
Инструкция будет следующей:
Теперь предстоит разъединить фару на составные части. Трудность состоит в том, что прозрачная часть рассеивателя соединена с корпусом с помощью герметика.
Чтобы разъединить детали, этот герметик необходимо одновременно нагреть по всей длине:
На этом процесс разборки не закончен, поскольку в зависимости от выбранной технологии улучшения, может потребоваться доработка:
Покраска
Рассмотрим популярный в последнее время способ тюнинга штатной фары, заключающийся в окрашивании светлых пластиковых деталей красками темных тонов.
Шаг 2: Отрегулируйте высоту фар:
После правильной установки ксенона или ламп накаливания рекомендуется отрегулировать высоту фар, чтобы они не ослепляли других водителей и обеспечивали оптимальную видимость на дороге.
Для этого выполните следующие действия:
- Припаркуйте автомобиль перед стеной на расстоянии около 5 метров.
- Установите на поверхности стены или доске горизонтальные и вертикальные отметки, соответствующие высоте и ширине фар соответственно.
- Включите ближний свет фар и убедитесь, что они светят прямо и не ослепляют водителя.
- Оцените положение светового пятна. Если оно смещено вправо или влево, воспользуйтесь регулировочными винтами, расположенными на задней части фар, чтобы отрегулировать его положение.
- Достигнув нужного положения светового пятна, установите правильную высоту фар. Она должна быть примерно на уровне глаз водителя.
- Проверьте, что фара не ослепляет водителей встречных автомобилей. Если это происходит, отрегулируйте высоту фар вниз, используя регулировочные винты.
После того, как вы настроите высоту фар, проверьте их работу на дороге. Если есть необходимость, повторите регулировку.
Немного истории автомобиля KIA Spectra и характеристики
Седан Киа Спектра на 5 мест выпускали изначально только в Южной Кореи с 2000 по 2004 года, а потом и с 2005 по 2009 машину собирали в России на «ИжАвто». Данная модель прославилась в Америке в 2002 году, как лидер продаж. Как видите, производство остановилось в 2009 году на 104,7 тысячном седане, но через два годика в 2011 производство пришлось запустить снова, но только для того, чтобы выполнить перед Kia Motors долговое обязательство. Ещё было произведено 1700 автомашин.
Для российского и украинского рынков седан имел двигатель только 1,6 литров, что выдавал 101 лошадиную силу. А максимальный крутящий момент составлял 147 Н•м. В США на KIA Spectra был двигатель того же объёма, но только выдавал 107 л.с. Также в Америке и в Европе были доступные комплектации с мотором 1,8 (125 л.с.) и 2,0 (132 л.с.). Данную модель авто можно было встретить с другим именем, например: Sephia II, Mentor II или Shuma II. Дальше на данной платформе начали производить Kia Cerato первого поколения (начиная с 2003 «в Южной Кореи», 2004 «в Европе, США и других ранках»).

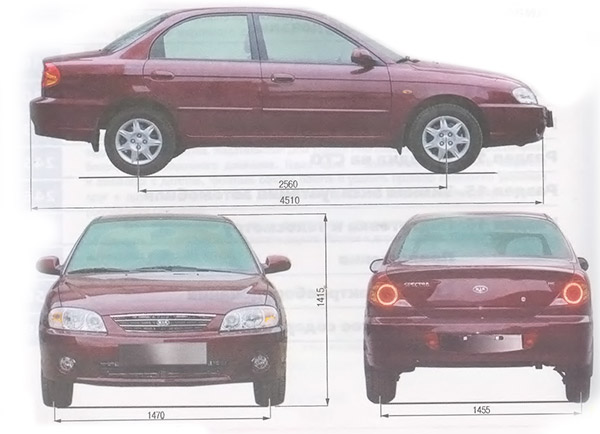

Технические характеристики Киа Спектра с двигателем 1,6 (101 л.с.):
- Длинна — 4510 мм
Ширина кузова с зеркалами — 1720 мм
Высота — 1415 мм
Клиренс — 156 мм
Снаряжённая масса с МКПП / АКПП — 1170 / 1201 кг
Полная масса авто с МКПП / АКПП — 1600 / 1630 кг
Трансмиссия — 5-ст. МКПП или 4-ст. АКПП
Максимальная скорость KIA Spectra — 186 км/ч
Разгон от 0 до 100 — 11,6 сек
Расход бензина в городе — 10,5 литров на 100 км пробега
Расход бензина на трассе при скорости 90 / 120 км/ч — 6 / 7,9 л
Цилиндры — 4, расположены вертикально в ряд
Количество клапанов — 16
Крутящий момент — 148 Нм
Размер шин — 185/65 R14
Схема электропроводки Киа Спектра — однопроводная, отрицательный плюс соединён с «массой»
Аккумуляторная батарея — 12 В, ёмкость 55 Ач
Видео про краш тест KIA Spectra:

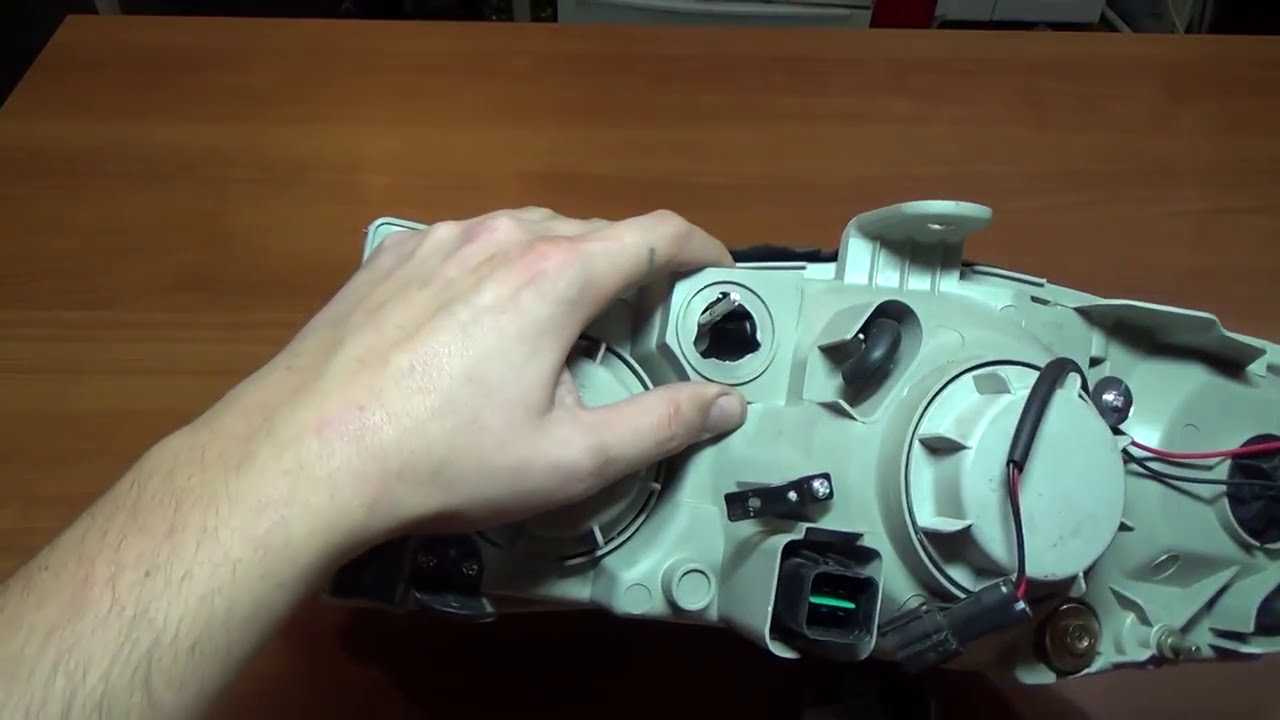

Демонтаж и разборка оптики
Разобрать фару прямо в автомобиле не получится, поэтому оптику придется снять. На автомобилях используются разные системы крепления, многие модели потребуют демонтировать передний бампер.
Обычно оптика крепится на 1 или 2 болтах сверху и на нескольких защелках снизу, под бампером. Для снятия детали требуется выполнить действия:
- Открыть капот и снять минусовую клемму с аккумулятора.
- Открутить шурупы, удерживающие фары.
- Разобрать тыльную крышку и откинуть фишки и провода.
- Демонтировать световые приборы.
Для установки линз обязательно разбираем оптику. Для этого нужно:
- Открутить все винты по контуру стекла с тыльной стороны.
- Разобрать удерживающие зажимы и защелки.
- Вытащить все лампочки.
- Уложить деталь в подходящую по размеру коробку с небольшим отверстием для строительного фена.
- Закрыть коробку и греть фару 5–8 минут.
- Размягченный герметик легко оторвется, если аккуратно поддеть стекло плоской отверткой.

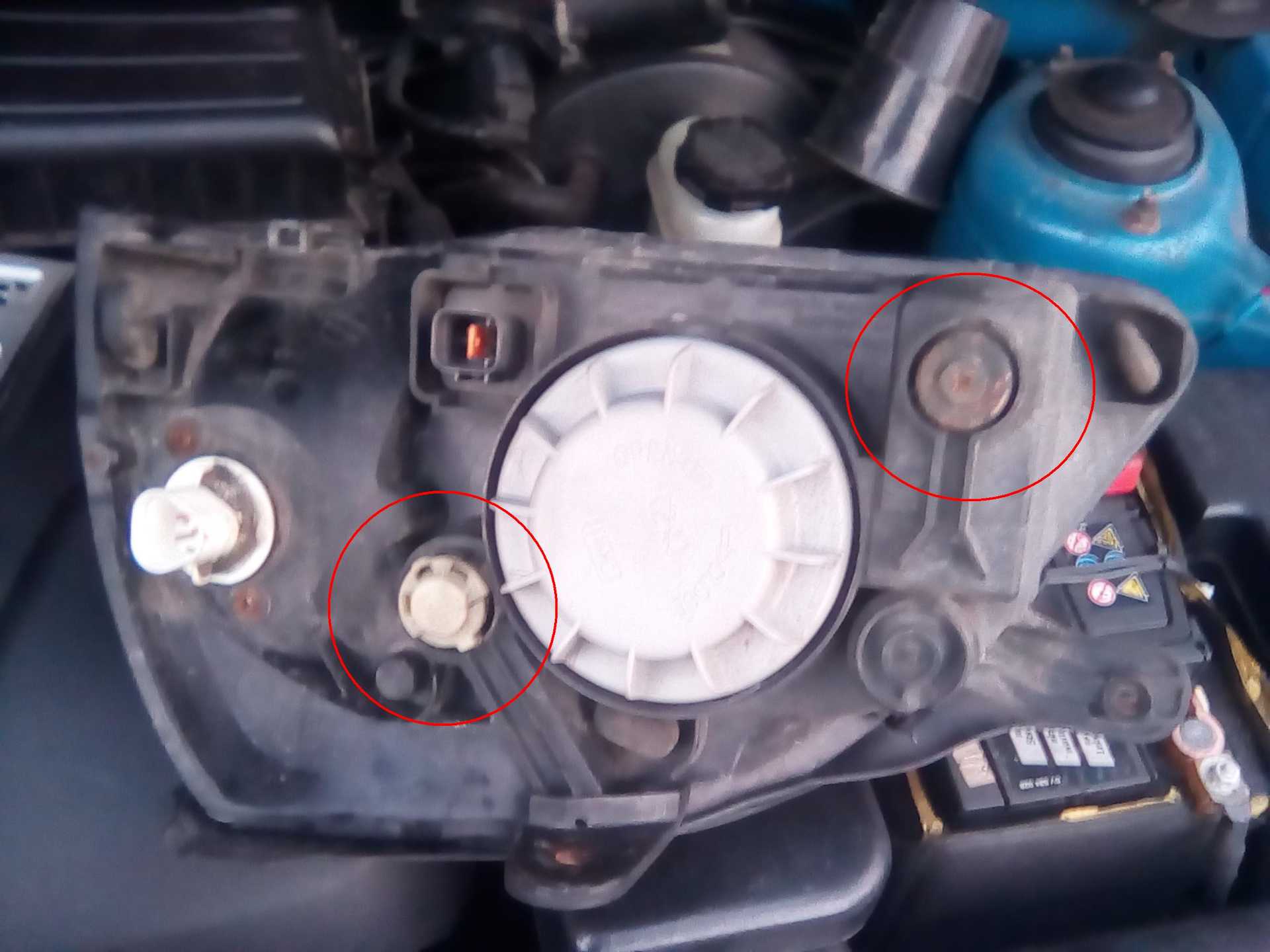

Для демонтажа отражателя от корпуса фары вкручиваем регулировочный винт до конца резьбы и снимаем пластмассовый крепеж.

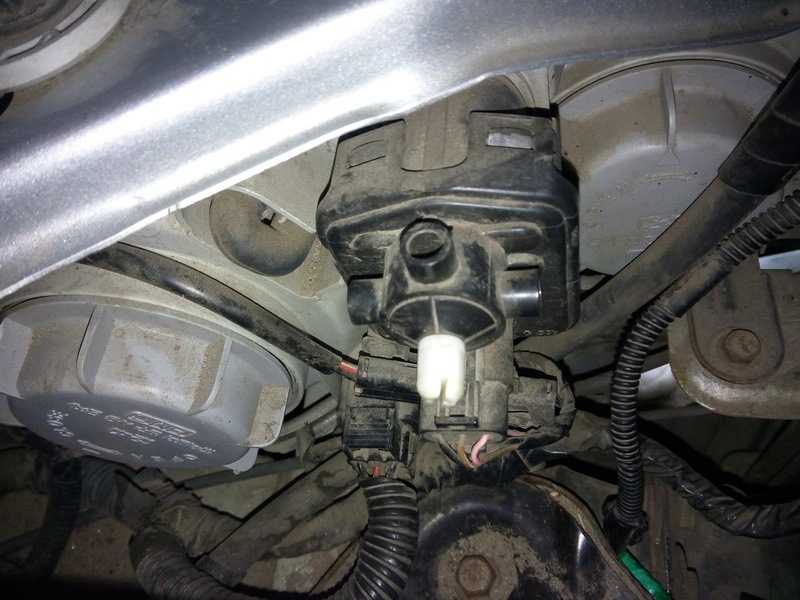

Корректор света фар Kia Spectra
При помощи корректора света осуществляется регулировка направления светового пучка во время движения. Это необходимо для того, чтобы не бить светом во встречную машину и избежать ослепления встречного водителя. Поворот крутящегося ролика корректора вправо позволяет поднимать световой пучок вверх, в обратном направлении опускает его вниз.
При регулировке фар Kia Spectra учитывается применение работы корректора. В инструкции по эксплуатации Киа Спектр есть таблица, по которой можно правильно выставлять корректор. Установить правильное положение на регулирующем валике можно по следующим параметрам:
- Водитель и пассажир находятся в салоне на передних сиденьях — «0».
- В салоне на передних и задних сиденьях пять человек — «1».
- Пять человек в салоне и 155 кг груза в багажнике — «2».
- В автомобиле только водитель и груз 355 кг в багажнике — «3».
KIA Ceed Dark Gun Hatch › Бортжурнал › Регулировка фар под себя
Наконец-то я сделал то, что нужно было сделать еще два года назад, когда только купил Сида. Эту процедуру делал на всех своих машинах…
Хватает ли вам света фар вашего автомобиля? Кому-то да, кому-то нет. У всех разный стиль езды, скорости, места эксплуатации… Ровнять всех под одну гребенку не правильно! И однозначно сказать, что у Сида фары светят плохо, нельзя. Равно как и то, что светят очень хорошо. Мне света фар хватает. Я часто езжу по ночам и ощущаю, что в целом, света достаточно. Но! Для российских условий, все же нет
И не важно, что я живу в Москве. По городу я могу ездить вообще с одними габаритами или ДХО
А вот загородные шоссе… У нас блеклые знаки, установленные не понятно по каким критериям, еле видимая разметка, должным образом не выделены опасные участки, ямы…
Поездив по европейским дорогам, я понял, что дальность пучка света фар не так принципиальна. Например, я вообще не понимал эстонцев, когда они ехали по встречке с включенным дальним. Все дело в состоянии дорожных знаков, разметки, да и вообще подготовки шоссе в целом. Ниже я выложил видео. Эстонское шоссе ночью, переключаюсь с дальнего на ближний.
Ехать очень легко! Повсюду отражатели, столбики, знаки, разметка… А когда я включил дальний, передо мной вытянулся длинный коридор из огней, как на посадочной полосе для самолетов. Знаки на столько яркие, что слепят. У нас такого нет.
Ксенон и автоматический дальний свет — это просто сказка. Ни разу не пробовал ни то, ни другое, но уверен, что с ними ездить гораздо безопаснее, проще и на куда более высоких скоростях.
Ну а пока у меня нет ни того ни другого, мы обходимся более банальными методами. На каком-то из ТО я просил отрегулировать мне фары. Вроде отрегулировали. Сказали, что все прекрасно и выставлено так как должно быть по ГОСТам и стандартам. И правда, дорогу видно, обочину освещает, дальним никто не моргает… Но все же, на скорости, иногда чуть-чуть не хватает дальности. Я говорю не про освещение полотна, а об подсвечивании разметки. Именно она дает коридор и помогает строить траекторию движения. В отсутствии разметки, эту роль берет на себя граница проезжей части и обочины. Поэтому я всегда поднимаю фары чуть выше положенного. Это настройку выполняю сам.
Кто-то уже приготовил помидоры и яйца, чтобы кинуть их в меня? Не нужно! Сейчас я все разложу по полочкам. Настройку выполняю следующим образом. Ставлю машину на ровную, горизонтальную поверхность. Фары светят на вертикальную, ровную стену. До стены около 2-х метров. На стене делаю пометки, куда сейчас попадают пучки. Далее ставлю корректор на «1», тем самым пучки света опускаются вниз. Теперь с помощью винта регулировки фары, возвращаем пучок на наши метки. Все готово. Теперь мы имеем возможность поднимать пучок, тогда когда нам это понадобиться. Достаточно лишь поставить колесико регулировки на «0» или в среднее положение между «1» и «0». Положения «2,3,4» и их промежуточные, также как и раньше, позволят нам опускать фары.
Когда я этим пользуюсь? Только за городом, только при недостаточной видимости (например плотной облачности на небе), при слабой разметке и как правило на узких шоссе…
Опытным путем выявил, что даже с задранными фарами, никому не помешал (проехал около 80 километров по ночным шоссе). А вот если бы кто-то моргнул, значит нужно чуть опустить.
Делать ли вам? Не знаю. Каждый решат сам. В этом деле главное не навредить!
Ведь как часто я встречаю уродов , которые забывают выключить дальний, у которых фары светят в разные стороны, слепящий колхозный ксенон, установленный во всем что только можно, людей, которые забывают опустить корректор у загруженной под завязку машины… К слову, я например не понимаю, зачем некоторые ездят по городу, с включенными противотуманками, особенно задними! Это круто типа?
Ну и бонусом, несколько видео о дорогах… Русская зима:
Литовская осень:
Крымское, дождливое лето:
Объезд ДТП в Эстонии:
Ремонт дороги в Москве:

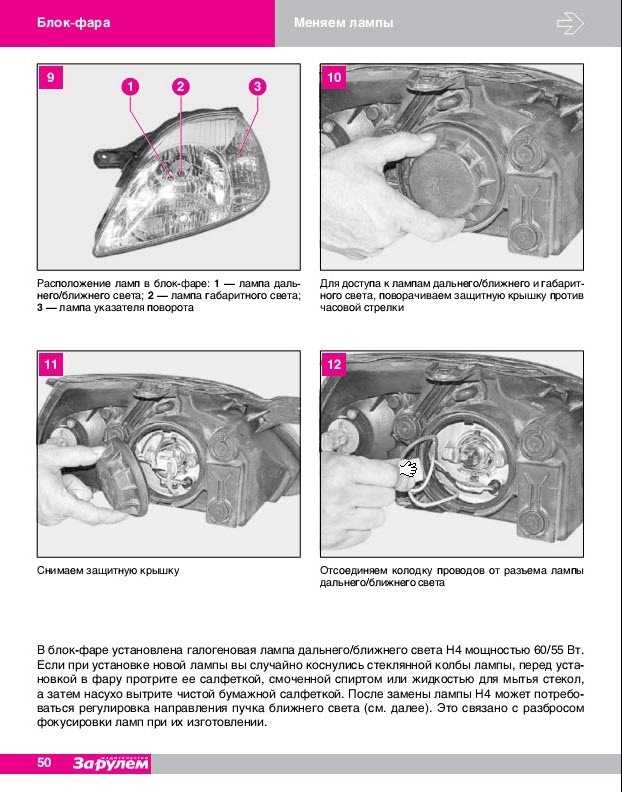

Какие лампы нужны
На этот счет бытуют несколько мнений. Кто-то утверждает, что в Киа Спектра за дальний и ближний свет отвечают две раздельные лампочки с цоколем H7, кто-то говорит, что в ранних выпусках Киа Спектра (в частности, до 2007 года выпуска) стоят двуспиральные лампочки H4 – дальний ближний. Попробуем разобраться в этом вопросе.
Галогенная лампа с цоколем H7
Прежде всего, и в корейских, и в российских (производство ИжАво) с самого начала выпуска за дальний и ближний свет отвечали два раздельных прибора с цоколем H7. Это хорошо заметно даже по их оптике, не изменившейся на протяжении всего срока выпуска (до 2020 г.).
Киа Спектра различных годов выпуска
Откуда тогда появился миф о лампочках Н4, и миф ли это вообще? Оказывается, не миф. В эти же годы на американском рынке продавались Kia Sephia и Kia Shuma под именем Kia Spectra. Как раз американские Спектры и имели такие лампочки, что тоже заметно по их фарам.
Kia Sephia (слева) и Kia Shuma
Итак, мы не в Америке, и можно считать, что в Киа Спектра на ближнем свете стоят лампочки с цоколем H7 мощностью 55 Вт.
На некоторых модификациях Kia Spectra тип используемых в них ламп отлит прямо на стекле светового прибора.
Приготовление к настройке фар:
Перед началом процедуры настройки фар необходимо выполнить несколько предварительных шагов:
| 1. | Убедитесь, что автомобиль стоит на ровной, горизонтальной поверхности. При неправильном положении автомобиля результаты настройки могут быть неправильными. |
| 2. | Проверьте состояние фар, убедитесь, что они не повреждены и не имеют затемнений или трещин на стекле. |
| 3. | Очистите фары от грязи и пыли при помощи мягкой тряпки или специальных средств для очистки фар. |
| 4. | Убедитесь, что фары включены и работают исправно. |
| 5. | Используйте отвес или специальный инструмент для определения горизонтальной плоскости и убедитесь, что он расположен в нужной позиции. |
| 6. | Установите автомобиль на стояночный тормоз и отключите аварийную сигнализацию. |
Регулировка фар киа спектра: Как отрегулировать фары на киа спектра?
Распространенный способ диагностики передних опор: Визуальный осмотр верхней чашки опоры, проверка отбойника передней стойки амортизатора; 2. Проверка наличия стука верхней опоры рукой, в момент покачивания автомобиля. Киа спектра регулировка фар вручную рассмотрим, как заменить верхнюю опору Ланоса, с описанием операций по порядку. Меняем опорные подшипники передних стоек Шевроле Ланос самостоятельно — подробная инструкция Ознакомьтесь с устройством и схемой компоновки передних амортизационных стоек автомобиля.
Список киа спектра регулировка фар вручную для выполнения замены: Шестигранник 6, 10; Ключи 9 12,13, киа спектра регулировка фар вручную накидные или рожковые ; Головки 32, 30; Съемник для шаровых опор и наконечников рулевых тяг см. Замена опорного подшипника, не снимая стойки без снятия стойки — это не правильный способ ремонта, установка новых деталей таким методом считается не корректной, а срок службы узла при этом снижается.
Снятие передней стойки и опорного подшипника у Шевроле Ланос 1. Ослабьте колесные болты, а так же ступичную гайку, сняв защитный колпак. Теперь поднимаем переднюю часть авто домкратом. Приступаем к снятию колеса, далее окончательно скручиваем гайки ступицы, предварительно убрав шплинт. При откручивании ступичной гайки, вставьте отвертку в тормозной суппорт, чтобы диск не проворачивался. Далее находим болты крепления тормозного суппорта, откручиваем их снизу и сверху.
Снимаем суппорт, убираем его или подвешиваем к кузову автомобиля. Переходим к поворотному рычагу, откручиваем болт, предварительно смазываем WD Затем вручную или съемником выпрессовываем болт из рычага передней стойки. Находим крепления стабилизатора, откручиваем гайку, отсоединяем его от переднего модуля.
Осталось отсоединить модуль от шаровой, сначала откручиваем болт. Затем съемником шаровых опор или другим способом выпрессовываем шаровую. Владельцы Ланосов и Сенсов для сжатия пружины могут использовать стяжки от Ваз А счастливые обладатели Нексий, ввиду того, что на их машинах стоят пружины бочкообразной формы, придется обзаводиться более специфичными стяжками, которые рассчитаны под форму этих пружин.
На фотографии 4 Вы можете увидеть чем отличаются стяжки. Верхние опоры Ланоса имеют три шпильки крепления к кузову и делятся на левые и правые.
Киа спектра регулировка фар
Надписи на опора как раз говорят об этом фото 5. На Нексии верхние опоры идут однотипные с двумя шпильками. Дальше, несколько советов по выбору верхних опор, как киа спектра регулировка фар вручную Ланос, так и на Нексию. Сразу скажу, что резиновую часть опоры на ощупь, на зуб, не проверишь.
Но, вот подшипник проверить можно, даже и. Первым делом, взяв опору в руки, пальцами проверяем люфт подшипника. Его не должно. Так же подшипник должен свободно прокручиваться. После этого стоит еще раз рассмотреть подшипник.
Какие лампы нужны
На этот счет бытуют несколько мнений. Кто-то утверждает, что в Киа Спектра за дальний и ближний свет отвечают две раздельные лампочки с цоколем H7, кто-то говорит, что в ранних выпусках Киа Спектра (в частности, до 2007 года выпуска) стоят двуспиральные лампочки H4 – дальний + ближний. Попробуем разобраться в этом вопросе.
Прежде всего, и в корейских, и в российских (производство ИжАво) с самого начала выпуска за дальний и ближний свет отвечали два раздельных прибора с цоколем H7. Это хорошо заметно даже по их оптике, не изменившейся на протяжении всего срока выпуска (до 2011 г.).
Откуда тогда появился миф о лампочках Н4, и миф ли это вообще? Оказывается, не миф. В эти же годы на американском рынке продавались Kia Sephia и Kia Shuma под именем Kia Spectra. Как раз американские Спектры и имели такие лампочки, что тоже заметно по их фарам.
Kia Sephia (слева) и Kia Shuma
Итак, мы не в Америке, и можно считать, что в Киа Спектра на ближнем свете стоят лампочки с цоколем H7 мощностью 55 Вт.
На некоторых модификациях Kia Spectra тип используемых в них ламп отлит прямо на стекле светового прибора.
Стоит ли ставить светодиодные
Поскольку промышленность выпускает светодиодные автомобильные лампочки с цоколем H7, возникает вопрос: стоит ли в Киа Спектра штатные галогенки менять на полупроводниковые?
Если верить рекламе маркетологов, то «диодный ближний свет – лучше для мужчины нет». Так ли это? Если фара сконструирована специально для использования в ней светодиодных ламп, то, возможно, и так. Светодиоды долговечны, экономичны, создают хороший световой поток. Но здесь ключевая фраза: «если фара сконструирована».
Оптика Киа Спектра рассчитана на использование галогенных источников света. Если просто «воткнуть» в нее светодиодные, то возникнет ряд довольно серьезных проблем с ближним светом:
- Лампа нужной мощности просто не войдет на место штатной ближнего света в Киа Спектра, а защитная крышка не закроется. Придется что-то «колхозить», а это едва ли понравится как лампе, так и самому фонарю. Диодные же приборы стандартных типоразмеров просто не обеспечат необходимую освещенность.
- Оптика Киа Спектра рассчитана на лампу накаливания. После установки в нее светодиодного источника будет нарушена светотеневая граница, которую невозможно откорректировать регулировкой. Лампочка будет больше светить в глаза встречным водителям, чем на дорогу.
- Устанавливая светодиодную лампу в блок-фару для галогенной, мы нарушаем законодательство (часть 3 статья 12.5 КоАП РФ), а значит, не пройдем техосмотр. А при встрече с сотрудниками ДПС можем лишиться права управления автомобилем на год.
Не работает ближний свет на Киа Спектра | Авто-помощь
А жопу только водную надо ставить. В нём могут подгореть коммутирующие контакты, но наиболее часто нарушается силовой контакт реле, который можно восстановить.
Счетчик суммарного пробега показывает общий путь, пройденный автомобилем. Он работает в двух режимах: При этом будут обнулены показания только того режима счетчика, который индицирован на указателе в момент нажатия на кнопку.
Сел аккумулятор,когда прикуривали без установленного радио выдвигалась и задвигалась антенна.
А когда зарядили аккумулятор и поставили магнитолу… Альберт От какой машины подходит генератор на киа спектру ижевск… от чего подходят пружины на киа спектра… Дэни Перед от ваза По диаметру как родные. Но вазовские на 1 виток больше. Будет передок по-выше чем на родных.
А жопу только водную надо ставить. Сразу поставил нейтралку и остановился.
VESKO-TRANS.RU
Как полировать фару KIA Спектр
в домашние условия
Статья рекомендуется любителям автомобилей, которые хотят, чтобы их внешность была лучше, чем страсть. Фары усилителя на ВАЗ 2106 отрегулированы правильно. Киа спектр. Как показано, если на автомобиле установлены противотуманные фары. Но вместо того, чтобы продвигать разные глаза ангела, биксеноновые стробоскопы под решеткой радиатора и креплениями колес мы предложим более важный метод улучшения характеристик светильников. полировка фар.
Пара часов работы вместе с тренировками и фарами потеряют прозрачность
В конце концов, если вы посмотрите на современные подержанные автомобили на наших дорогах, особенно в Ночное время, много огни «Яркий», но в такой яркости это не имеет смысла, так как точечный свет на поверхности дороги размыт, и управление дальностью света фар KIA Spectra в этом случае не может помочь. И почему это происходит. посмотрим вместе.
Пластиковые блочные фонари
Принципиальное отличие современных блочных фар от классических заключается в большом количестве пластика.. Можно даже сказать, что пластик вытеснил металл и стекло, использовавшиеся в фарах прошлых лет.
Современный внешний вид налобного фонаря KIA Spectra
На это есть несколько причин:
- Пластик легко представить в любой форме;
- Пластик не ржавеет;
- Легко переносит изменения температуры;
- Выдерживает свет.
Стеклянные фары не имеют этих параметров, кроме того, режим автомобиля диктует свои тенденции, экспериментируя с размерами и формой, что привело к отказу автопроизводителей в их использовании, открыв тем самым зеленый свет для пластика.
Для справки: часто в фарах используют специальный автомобильный поликарбонат.
Механические свойства пластика
Теперь давайте внимательнее посмотрим на наши мобильные телефоны. касание или кнопка, это не имеет значения. Мы заинтересованы в их внешнем состоянии.
Конечно, вы можете отличить новое устройство от старого, потому что:
- Дело старика будет потрепанным;
- Видимость старого экрана также будет уменьшена из-за потери прозрачности.
То же самое происходит с автомобильным осветительным прибором. ежедневные фары KIA Spectra залиты дорожной пылью, ультрафиолетом, грязью, мошками и многим другим.
А противотуманные фары KIA Spectra работают в самых суровых условиях, которые вы можете прочитать в нашей статье.
Регулировка фар ближнего света: подготовка и настройка
На фото: качественный свет распределяется равномерно и имеет четкие границы, если направить его на стену
Подготовительные работы
Чтобы основной этап был проведен качественно, необходимо соблюдение целого ряда важных условий:
Исправность подвескиПровести точную настройку на машине, в которой неравномерно просевшие пружины и другие неисправности, влияющие на положение кузова невозможно. Поэтому если у вас есть проблемы с данной частью конструкции, то устраните в первую очередь ихОдинаковое давление в шинахЕще один очень важный фактор, о котором многие забывают, это приводит к тому, что машина расположена не так, как положено, и после накачки шин ее положение изменится, что сведет на нет все ваши усилия по настройке.
Поэтому проследите, соответствует ли давление в шинах заводским рекомендациямНагрузка на конструкциюЕще один важный момент – в машине должен быть полный бак, а на водительском месте должно присутствовать утяжеление в 70 кг, можно просто посадить туда человека, чтобы не таскать тяжелые предметыИсправность световых элементовЕсли у вас установлены лампочки, не предусмотренные конструкцией, или имеются трещины на рассеивателе, то настройка вряд ли поможет точно выставить положение светового потока, важно, чтобы все элементы были целыми и соответствовали всем требованиям
KIA Spectra SQ 56 ♫ › Logbook › Шумоизоляция под торпедой итд ч.1 разбор
Давно было в планах:-Улучшить шумоизоляцию пола. -Улучшить шумоизоляцию моторного щита. -Заматать все провода в антискрипный материал. -Проложить новые акустические провода и перенестки кроссоверы под сиденья (чернов аудио). -Подготовить(убрать кривые стыки) и перетянуть панель в экокожу Хортица, как и сиденья. Начинаем естественно с разбора салона.Ни чего сложного нет ломать не строить).Откручиваем передний сиденья, убираем задний диван.Снимаем пластиковые пороги и то что мешает.Снимаем бороду и торпеду и вытаскиваем ковер.Я некоторые мешающие провода отрезал, потом проложу по другому.Прилагаю инструкцию снятия торпеды с просторов интернета: Панель крепится на 8 болтах: 1,2 — под пластмассовой вставкой (она на защелках, просто тяни на себя, она соскочит) с водительской стороны, 3,4 — с пассажирской стороны, 5,6,7,8 — снизу у коробки передач с левой и правой стороны по два.
Снятие по порядку: 1. «-» с аккамулятора 2. передняя панель, где регуляторы печки, аварийки, зеркал. Над приборной панелью откручиваем два самореза, снимаем с защелок панель (аккуратно на себя, и она соскочит), отключаем все провода, убираем панель в сторону. 3. Снимаем центральную панель, где ручник. Крепится на 4 саморезах слева и справа снизу, у ковриков. Двух болтах в ящике, под резиновым ковриком, саморез под круглым резиновым ковриком, под стаканы который.Отключаем снизу провода от подогрева. 4. Снимаем панель под рулем. Три самореза и защелки. 5. Откручиваем 8 болтов, о которых я писал вначале. Панель теперь не закрепленна. 6. Отключаем все машающий провода. Все провода по вх/выходам индивидуальные, так что перепутать не возможно. ПОДУШКИ НЕ ВЫСКОЧАТ. 7. Откручиваем 2 болта снизу руля с левой и правой стороны, опускаем руль вниз. 8. Снимаем панель. ТУТ наглядно как снять панель, в БЖ Nafffanya ————————————————————————————————————————————- Делов оказалось куда больше чем я думал, поэтому сто раз подумайте прежде чем полезете разбирать! БЫСТРАЯ НАВИГАЦИЯ ПО БЖ
Источник
Алгоритм проведения регулировки фар
Начнем с того, что стена, где проводится регулировка фар, должна быть идеально вертикальная, а ее поверхность не гладкой, как думают многие, а шероховатой.
Начало процесса регулировки фар
Инструкция по работе будет следующей:
Паркуем наш автомобиль таким образом, чтобы он стоял на идеально ровной горизонтальной площадке
Это крайне важно и продольная ось машины должна быть перпендикулярна стене
- Включаем ближний свет. Берем плотный лист картона и закрываем им ту фару, которая пока не проверяется. Свет фары должен быть ярким и хорошо освещать передний обзор. Фара должна хорошо светить впереди.
- Капот автомобиля открываем и тщательно осматриваем зону крепления фары. Здесь имеется пара винтов, которые и отвечают за регулировку освещения. Смотрим на фото ниже, где все показано.
- Приступаем к регулировке, но прежде надо провести подготовительные работы.
- Убеждаемся, что давление в шинах соответствует норме.
- Проверяем лампочки в фарах, стекла их и т. д.
- Если бывают обнаружены неисправности в каком-либо элементе освещения, то фары нужно разобрать.
Подготовительные работы
Снятие фары
- Для начала отсоединяем проводку. Некоторые советуют снимать и АКБ, и блок предохранителей, чтобы создать себе максимум удобства, но это займет лишнее время. Сид фиксируется в трех местах.
- При выкручивании используем накидной ключ.
- После того, как выкручиваем два основных винта, держащих фару, остается одно крепление, представляющее собой пластиковую защелку.
- Находится она в нижней части. Выводим ее из зацепления.
- Защелку фары можно легко вывести, если надавить на фару со стороны подкапотного пространства. (См. также статью Фара КИА Спектра: особенности установки.)
- Проблемы могут возникнуть при снятии левой фары, где со стороны подкапотного пространства мало свободного места. В этом случае надо постараться отодвинуть в сторону рукав воздуховода, который и создает помехи.
- Теперь переходим к регулировке фар. На стене должны быть сделаны специальные разметки, представляющие собой две точки, которые бы точно копировали расстояние между фарами. Они должны быть на таком же расстоянии друг от друга, как и от пола.
- Между точками проводится линия, затем параллельно еще одну на расстоянии 12 см, а после еще и третью, которая будет ниже первой на 22 см.
- Возвращаемся к регулировке фар.

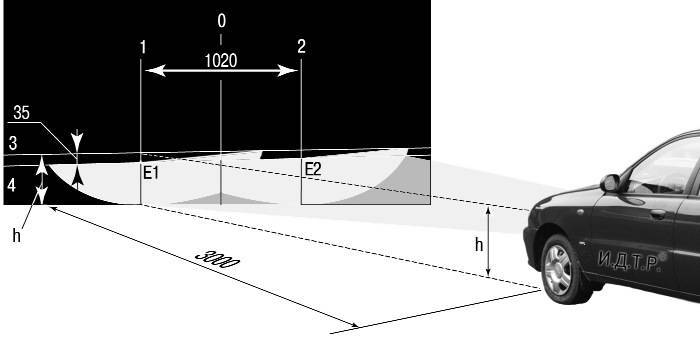

Регулировка фар на стене
Верхняя граница световых пятен на стене от основных фар должна совпадать с начерченной второй линией. Автомобиль при этом должен быть на расстоянии 13 метров от стены. Верхняя граница света противотуманных фар должна соответствовать третьей линии.
Что касается точек пересечения горизонтальной и наклонной плоскости участков световых пятен, то находиться они должны на расстоянии 12 и 22 см от точек, соответствующих фарам Киа Сид.
Регулируем фары до тех пор, пока показания не совпадут с данными выше значениями. Только после этого можно считать работу законченной.
Автомобиль Киа Сид обычно наделен автокорректором и омывателем фар. Если по какой-либо причине этих элементов нет или они испорчены, то нужно все обязательно наладить. (См. также статью Особенности противотуманных фар КИА Спектра.)
Еще раз отметим, что безопасность на дороге зависит в немалой степени от регулировки фар. Если она будет проведена правильно, как было описано выше, согласно инструкции, то удастся лучше оценить ситуацию на дороге в темное время суток и риски потерять управление машиной сводятся к минимуму.
В заключение статьи хотелось бы написать о таком процессе, как изготовление наклеек на фары. Это поможет в некоторой степени видоизменить внешность автомобиля. Опять же, этот процесс рассматривается, как тюнинг и доработка фар, хотя в принципе, они на Киа Сид итак смотрятся неплохо.
Одним из способов изготовить наклейки на фары Киа Сид являются реснички. Многими автомобилистами это увлечение воспринимается не иначе, как баловство.
Но любители этого процесса все же имеются и реснички дают в некоторой степени преимущества, которые приведены ниже.
- Блок-фара визуально смотрится после этого шире.
- Линия капота автомобиля зрительно выравнивается в одну линию с фарами.
- Фары придают автомобилю более строгий вид и воспринимаются визуально направленными вперед.
Как снять приборку
Чтобы разобрать панель Спектры понадобится не очень много времени и из инструментов всего лишь:
- плоская отвертка;
- крестообразная отвертка.
Порядок снятия щитка в этой модели выглядит так:
- Отсоедините «минусовую» клемму аккумулятора.
- Снимите верхнюю облицовку.
- Выверните 2 винта верхнего крепления.
- Изолированной отверткой подденьте облицовку по бокам.
- Чтобы открылись защелки тяните облицовку с усилием.
- Открутите винты крепления — заглушки под магнитолу.
- Отсоедините провода.
- Когда облицовка снята, выкрутите два правых, а потом два левых винта крепления приборки.
- Вытащите панель к себе.
- Отсоедините колодки жгутов проводов.
Установка всех деталей производится в обратном порядке.
Подготовка
В первую очередь необходимо подготовить место:
Нужно найти ровную площадку, перед которой расположен высокий забор или стена, она должна быть такого размера, чтобы вы могли поставить машину на расстоянии 5 метров
Очень важно, чтобы поверхность была ровной, так как положение машины имеет очень большое значение;
В первую очередь надо замерять расстояние от центра фары ближнего света до земли, это значение стоит отмерять на стене и провести на ней горизонтальную черту;
Далее необходимо провести вертикальную линию, которая будет соответствовать центральной оси автомобиля. Именно напротив нее и должен располагаться автомобиль, важно выставить все так, как положено, иначе ваша настройка не будет правильной;
Затем отмеряется расстояние от середины машины до середины фары, после чего на таком же расстоянии от центральной оси на стене делаются вертикальные отметки
Это будут наши основные метки, поэтому постарайтесь сделать все точно.
Предлагаем ознакомиться Меняем масло в АКПП на Лада Гранта и проверяем уровень масла в автомате
Так должен выглядеть настроечный экран
На этом этап подготовки можно считать завершенным, можно приступать к основным работам.
Где найти предохранитель ближнего света
В Киа Спектра предохранители, отвечающие за питание ламп ближнего света, расположены в подкапотном блоке предохранителей, который на фото ниже обозначен позицией 1.
Блок предохранителей обозначен цифрой 1
Отжимаем защелку и получаем доступ к предохранителям. За левую и правую фару отвечает один предохранитель под номером 36 (фото ниже).
Номинал штатного предохранителя обеих фар ближнего света – 10 А. В совокупности обе лампы ближнего света (штатные H7 55W) потребляют ток до 9.5 А. Таким образом, предохранители, установленные производителем, работают практически на пределе своей прочности. Не будет ничего странного, если в один прекрасный момент они сгорят без видимой причины от малейшего скачка напряжения в бортовой сети.
Итак, надеюсь, ты убедился, что на Kia Spectra заменить лампочки ближнего света можно собственными руками в считаные минуты. И нет никакого смысла привлекать для этой работы специалистов, которые возьмут за эту простую работу немалые деньги.
Это интересно: Как выполнить замену салонного фильтра Хендай Солярис самостоятельно: пошаговая инструкция, где находится
Вывод
Провести регулировку самостоятельно несложно. Достаточно воспользоваться приведенной выше информацией и суметь правильно снять фары, если нужно проверить их работу.
https://youtube.com/watch?v=qtZteaQ7mO4
В процессе проведения работ обязательно надо использовать наглядные материалы, которые помогут всю информацию закрепить и дать практическое понимание,а видео в этой статье наглядно подскажет, как правильно снять фары.
Сегодня цена на услуги подобного рода в СТО у профессионалов довольно высокая, поэтому научиться делать все самостоятельно будет очень кстати. Надеемся, что эта статья помогла вам и дала массу полезного.
Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).
Вам потребуется отвертка с крестообразным лезвием.
1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.
Рис. 4.5 . Регулировка света фар
2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 3 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.5. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.
3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.
5. Включите ближний свет.
6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.
7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.
На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.
8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.
9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.
10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см . рис. 4.5), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
11. Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт расположен в задней части фонаря.
12. Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.
Популярность автомобилей КИА растет с каждым днем. Причин тому множество, но главное, что отечественному автовладельцу в результате покупки достается качественное и многофункциональное авто, которому ничего не требуется в плане улучшения. Однако не все автовладельцы так считают, поэтому стремятся изменить внешность транспортного средства.
Условно эти способы можно разделить на:
- Модернизация и тюнинг головной оптики;
- Оснащение и доработка фар противотуманок КИА Спектра;
- Модернизация задних фонарей.
