Принцип работы
Как правильно отрегулировать фары самому Назначение механизма — регулировка степени границы освещения при ближнем свете. При включенном дальнем режиме эту опцию использовать не обязательно, ведь прибор не способен точно обозначить линию света и тени. Фары должны создавать качественное освещение дороги, при этом не ослепляя водителей на «встречке».
Линия тени находится в зависимости от того, как расположен светоотражатель. Наклон необходимо регулировать, ведь он зависит от того, насколько загружен автомобиль и на какие его участки приходится наибольшее давление груза. Фары незагруженной машины излучают световой поток, который освещает участок дороги перед автомобилем. Если в результате загрузки угол наклона корректируется, меняется и направление светового потока. Использование корректировщика позволяет сохранить направление световых лучей после изменения угла наклона кузова автомобиля.
Все корректоры работают примерно по одному принципу. Различаются они только по типу настройки, которая может быть ручной или автоматической. Прибор первого типа оснащают регулятором, который находится в салоне машины. Водитель вращает его вручную, таким образом регулируя степень наклона отражателя. Во втором случае подстройка системы под угол наклона авто происходит автоматически.
Принудительная корректировка
При таком подходе управление световым потоком осуществляется вручную, для чего используется специальный переключатель в салоне автомобиля. Изменение его положения приводит к изменению положения осветительных приборов.
- электромеханический корректор фар;
- механический корректор фар;
- гидравлический;
- пневматический и др.
В качестве примера, как работает любое из упомянутых устройств, можно рассмотреть электрический корректор фар. Правильней будет его называть не электрический, а электромеханический. В его состав входят:
- переключатель положения;
- электрический моторедуктор, расположенный на каждой фаре;
- соединительные провода.
Принцип, по которому работает подобное устройство, достаточно прост. При смене положения переключателя в салоне автомобиля, электрический сигнал (напряжение) подается на моторедуктор. Его шток, один конец которого располагается на отражателе фары, смещается. Такое перемещение штока приводит к тому, что меняется положение связанного с ним отражателя и в конечном итоге – световой поток.
Автоматическая коррекция светового потока
Когда на автомобиле установлен автоматический корректор фар, водителю ничего не требуется делать дополнительно, в данном случае за него работает автоматика.В ее состав входят:
- блок управления устройством;
- датчики дорожного просвета;
- исполнительные механизмы.
Как уже упоминалось, его работа может происходить в статическом и динамическом режиме. При статическом режиме автоматика контролирует клиренс автомобиля, и при его изменении, вследствие дополнительной загрузки машины, блок управления отправляет электрический сигнал на исполнительные механизмы для корректировки положения осветительных приборов.
Однако, такого режима работы, с началом применения ксеноновых ламп, оказалось недостаточно. Генерируемый ими световой поток настолько мощный, что даже его кратковременное воздействие способно ослепить водителей, движущихся навстречу. Поэтому для предотвращения подобного явления появился динамический корректор.
Его главное отличие – быстродействие. Работа такого корректора способна за доли секунды изменить направление светового потока. Это позволяет удерживать световой поток в заданных границах при ускорении автомобиля, его торможении, движении в поворотах и на неровной дороге. Благодаря этому при правильной регулировке даже яркие фары не ослепляют встречных водителей при совершении маневров.
Корректор фар стал обязательным элементом конструкции автомобиля. Его использование повышает безопасность движения ночью, благодаря обеспечению постоянной освещенности дорожного полотна и уменьшению возможности ослепления других водителей.
Почему может возникнуть плохой свет на ВАЗ 2114
Для решения проблемы следует разобраться во всех нюансах работы фар. Простая замена фар может не дать должного эффекта. В некоторых случаях смена ламп и вовсе станет бесполезной тратой денежных средств.
Причины неисправности фар:
- Одна из самых распространённых причин — это грязные стёкла. Грязь, которая может появиться на фарах после длительной эксплуатации, способна ухудшить освещаемость примерно на 50%. Бывает и так, что заметить какие-либо загрязнения на фарах достаточно сложно. Это связано с тем, что они могут быть незаметны. Как же убрать грязь с фар? Сделать это может быть не так просто, ведь использовать сухую тряпку воспрещается. Она оставляет на стёклах небольшие и малозаметные царапины, которые могут испортить стекло.
- Мелкие царапины являются ещё одной распространённой причиной того, что фары становятся тусклыми. Царапины могут появиться из-за самых разнообразных причин. Всё дело в том, что протирая фары обычной тряпкой или даже перчаткой, каким-либо элементом одежды, действительно можно очистить поверхность фары, однако на ней также появятся и небольшие царапины. До тех пор, пока число царапин невелико, это не окажет какого-либо серьёзного влияния на работоспособность фар, однако спустя длительное время царапин может стать так много, что фары будут отличаться исключительно тусклым свечением.
- В некоторых ситуациях стекло и вовсе может лопнуть. Причин этого великое множество. На территории России и других стран СНГ это может произойти из-за температуры. В случае, если автолюбитель заметил какую-либо трещину, то ему нужно как можно скорее снять блок-фару и заменить её на новую. Если этого не сделать, то фара может перестать работать прямо во время движения. Последствия от неожиданного выключения света могут быть непредсказуемыми.
- Очередная причина ухудшения освещаемости — это возраст фары. С течением времени фары становится всё более мутными. Это связано с тем, что прямо во время движения различный мелкий мусор, а также песок и пыль попадают на поверхность фары. В итоге на нех начинают появляться очень мелкие царапины. Несмотря на тот факт, что они практически не видны, эти царапинки способны преломлять свет по принципу призмы. Это крайне неприятный эффект. Именно из-за него приходится менять стекло. Как же защитить фару от столь неприятных последствий? В данном случае рекомендуется оклеить их специальной защитной плёнкой, которую можно приобрести в автомобильном магазине.
Как использовать корректор?
Корректор имеет ручку А на приборной панели ВАЗ 2107 справа от рулевого колеса, рядом с ручкой В регулировки яркости освещения приборной панели. Если вращать ручку В против часовой стрелки, яркость освещения падает.
Как говорится, ручка управления прибором имеет «интуитивно понятный интерфейс». Для изменения направления светопотока нужно при загруженном багажнике и включённом ближнем свете фар совместить метку, изображённую на регуляторе с одной из меток, нанесённых на корпус блока таким образом, чтобы пучок света не слепил встречных водителей.
Гидрокорректор ВАЗ 2107 имеет четыре варианта переключения (в порядке от большой точки к меньшей):
I — минимальная загрузка, передняя часть автомобиля несколько опущена: один водитель, или есть пассажир спереди;
II — водитель и четыре пассажира, кузов равномерно проседает вниз;
III — то же, что и II, дополнительно в багажнике груз до 75 кг:
IV — водитель и максимальная загрузка багажника: сильнее всего «задран нос».
Для того, чтобы увидеть, как изменяется угол наклона светового пучка при работе корректора, лучше поставить автомашину перпендикулярно к стене. Напомним стандартные требования к расположению ближнего света.
Как сделать ближний свет на ваз 2106
Привет. Искал инфу на эту тему, но ничего не нашел. Поэтому решил создать.
Итак проблема: Сейчас на авто стоит недорогой китайский ксенон. Недавно одна лампочка сдохла (правда она до этого год честно проработала как и весь комплект, купленный всего за 2800). Пока воткнул родную Н4. Проблема в том, что лампочки продаются только парами, а самая дешевая пара стоит 1К рублей. Все бы ничего, но говорят с нового года будут дрючить за ксенон как в Казани. Поэтому думаю ставить вместо двух фар дальнего еще две фар ближнего. В связи с этим есть вопросы:
1. Крепление. Они у грошков ближнего и дальнего отличаются? Или придется пользоваться дрелью, что бы повесить горшки с ближним? 2. А если в горшки дальнего впихнуть оптические элементы ближнего и лампочки Н4? Возможно такая операция, что бы не менять горшки? 3. Какие еще могут возникнуть сложности? С проводкой думаю разберусь.
Как работает корректор фар
Система цилиндров изготовлена герметично, при этом:
- наибольшему (базовому) давлению жидкости соответствует положение переключателя I;
- при переключении последовательно в положения II, III и IV в системе создаётся разряжение;
- в исполнительных цилиндрах втягиваются поршни, и поворачивают оптику вниз;
- при возврате в положение I в системе увеличивается давление до базового, поршни выступают и поворачивают оптику вверх.
Так как система почти всё время, кроме случаев большой загрузки багажника находится под давлением, то зачастую возникает течь уплотнителей. Причиной может быть хрупкость отечественной резины у ВАЗ 2107 при зимних перепадах температур. Вследствие утечки рабочей жидкости поршень в рабочем цилиндре заклинивается в одном положении.
Исправный гидрокорректор должен обеспечивать свободный ход поршня должен быть не менее 7 мм.
В связи с особенностями изготовления (герметичностью), гидрокорректор угла наклона фар на «классике» вообще, и на ВАЗ 2107 в частности, неразборный, и не подлежит ремонту. Стоимость его невысока, поэтому целесообразно при выходе из строя заменить комплект целиком.
Напомним, что перед тем, как извлечь старые цилиндры из корпусов фар – главное не забыть поджать фиксаторы на рабочих цилиндрах, и повернуть их против часовой стрелки
В заключение напомним, что мелочей на дороге не бывает, и тема корректора – яркий тому пример
Водители, которые не следят за состоянием этого небольшого, но важного устройства, иногда аргументируют это тем, что они не передвигаются с полным багажником, да ещё по ночам. Но по правилам дорожного движения, вне населённых пунктов нужно передвигаться с включённым ближним светом даже в светлое время суток
И тогда неправильно отрегулированный корректор может слепить участников дорожного движения даже днём и стать причиной ДТП.
Регулировка фар ВАЗ 2105 (ВАЗ 2104)

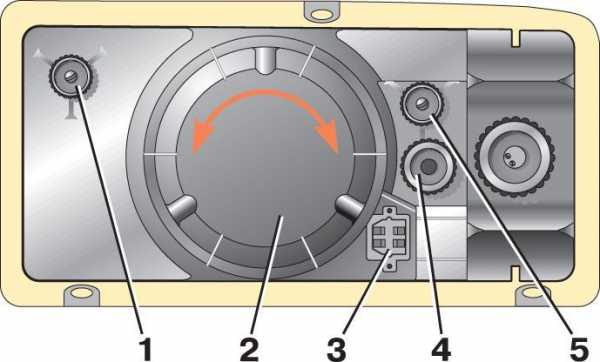

Вид на блок-фару из моторного отсека
| 1 – винт регулировки пучка света в горизонтальном направлении;2 – кожух фары;3 – штепсельная колодка; | 4 – установочный винт;5 – винт регулировки пучка света в вертикальном направлении |
Схема регулировки света фар
Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.
|
Как работает корректор фар
Система цилиндров изготовлена герметично, при этом:
- наибольшему (базовому) давлению жидкости соответствует положение переключателя I;
- при переключении последовательно в положения II, III и IV в системе создаётся разряжение;
- в исполнительных цилиндрах втягиваются поршни, и поворачивают оптику вниз;
- при возврате в положение I в системе увеличивается давление до базового, поршни выступают и поворачивают оптику вверх.
Так как система почти всё время, кроме случаев большой загрузки багажника находится под давлением, то зачастую возникает течь уплотнителей. Причиной может быть хрупкость отечественной резины у ВАЗ 2107 при зимних перепадах температур. Вследствие утечки рабочей жидкости поршень в рабочем цилиндре заклинивается в одном положении.
Исправный гидрокорректор должен обеспечивать свободный ход поршня должен быть не менее 7 мм.
В связи с особенностями изготовления (герметичностью), гидрокорректор угла наклона фар на «классике» вообще, и на ВАЗ 2107 в частности, неразборный, и не подлежит ремонту. Стоимость его невысока, поэтому целесообразно при выходе из строя заменить комплект целиком.
Напомним, что перед тем, как извлечь старые цилиндры из корпусов фар – главное не забыть поджать фиксаторы на рабочих цилиндрах, и повернуть их против часовой стрелки
Когда нужно выполнять такие работы
С завода все автомобили идут с уже отрегулированным положением света фар. И если автомобиль эксплуатируется в обычном режиме, то никакого вмешательства в положение фар не требуется.
Однако следует учитывать, что заводская регулировка делается при средней загрузке автомобиля.
Если же машина часто используется с максимально нагрузкой, которая обычно приходиться на заднюю ось, то передок авто, естественно, задирается, изменяя направление света – он начинает светить вверх.
Замена перегоревшей лампочки основного света тоже может повлиять на положение светового пучка.
Еще больше это касается самой фары – замена стекла или самого светового прибора, если штатные были повреждены.
В общем, не только повреждение фары, а даже перегруз машины ведет к тому, что требуется регулировка света фар.
Данные работы сводятся к изменению положения оптического элемента фары, включающего лампу и отражатель, в горизонтальном и вертикальном направлениях.
Дополнительные осветительные приборы в оптический элемент не входят, поэтому регулировка на них никак не влияет.
На специализированных СТО регулировку положения света фар производится с использованием специальных передвижных оптических приборов.
Данная операция не особо затратная, но далеко не все станции обслуживания имеют в наличии такие приборы.
Что потребуется для выполнения работ?
Существует также возможность и самостоятельной регулировки положения света, причем особого оснащения не требуется. Достаточно поставить авто на ровную площадку перед стеной — так называемая регулировка по экрану.
Особенность данной регулировки сводиться к правильной подготовке машины и соблюдения определенной технологии.
Автомобиль подготовить к данной операции не так уж и сложно – нужно всего лишь обеспечить рабочую нагрузку на оси последнего.
Следует проверить и давление шин – оно должно быть одинаковым во всех колесах и соответствовать норме.
Если авто большую часть эксплуатации является загруженным, то нужно обеспечить дополнительный вес в багажнике.
Также необходимо кого-то посадить за руль, или обеспечить вес на водительском сиденьи, примерно равный весу самого водителя.
Что касается площадки, на которой будет производиться регулировка, то она должна быть ровной.
Проверить это можно простейшим путем – поставить машину на площадку, а затем замерить высоту от пола до нижней кромки фар – если значительного перепада нет, площадка подойдет.
Стена впереди авто должна быть строго вертикальной. Если неровности стены очень явны, то к ней можно поставить лист фанеры.
Специального инструмента в нашем случае не потребуется.
Но встречаются и исключения, к примеру, на ладе Гранта для регулировки фар применяется шестигранный ключ на 6.
На других моделях может понадобиться не большая отвертка.
Такие неприятности могут встречаться часто поэтому предварительно изучите руководство по эксплуатации.
Ремонт ВАЗ 2107 (Жигули) : Регулировка света фар
- Руководства по ремонту
- Руководство по ремонту ВАЗ 2107 (Жигули) 1982+ г.в.
- Регулировка света фар
Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.
 |

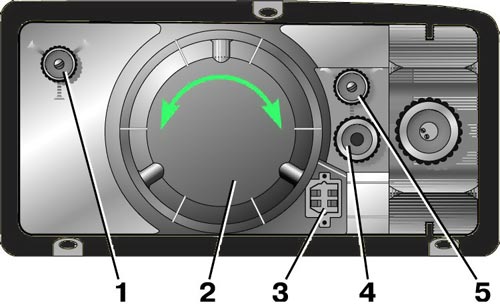

Рис. 8–32. Вид на блок-фару из моторного отсека: 1 — винт регулировки пучка света в горизонтальном направлении; 2 — кожух фары; 3 — штепсельная колодка; 4 — установочный винт; 5 — винт регулировки пучка света в вертикальном направлении |
Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.
Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2×1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.
 |
Рис. 8–33. Схема регулировки света фар |
↓ Комментарии ↓
1. Эксплуатация и техническое обслуживание автомобиля 1.0 Эксплуатация и техническое обслуживание автомобиля 1.1. Эксплуатация автомобиля 1.2 Техническое обслуживание автомобиля
2. Общие данные 2.0 Общие данные 2.1 Техническая характеристика автомобилей 2.2 Органы управления и контрольные приборы 2.3. Управление вентиляцией и отопление салона
3. Двигатель 3.0 Двигатель 3.1 Снятие и установка двигателя 3.2 Разборка двигателя 3.3 Возможные неисправности двигателя, их причины и методы устранения 3.4 Сборка двигателя 3.5 Стендовые испытания двигателя 3.6 Проверка двигателя на автомобиле 3.7. Блок цилиндров 3.8. Поршни и шатуны 3.9. Коленчатый вал и маховик 3.10. Головка цилиндров и клапанный механизм 3.11. Распределительный вал и его привод 3.12. Система охлаждения 3.13. Система смазки 3.14. Система питания
4. Трансмиссия 4.0 Трансмиссия 4.1. Сцепление 4.2. Коробка передач 4.3. Карданная передача 4.4. Задний мост
5. Ходовая часть 5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска 5.3. Амортизаторы
6. Рулевое управление 6.0 Рулевое управление 6.1. Осмотр, проверка и регулировка рулевого управления 6.2. Рулевой механизм 6.3. Тяги и шаровые шарниры рулевого привода 6.4. Кронштейн маятникового рычага
7. Тормоза 7.0 Тормоза 7.1. Проверка и регулировка тормозов 7.2 Возможные неисправности тормозов, их причины и методы устранения 7.3 Кронштейн педалей сцепления и тормоза 7.4. Вакуумный усилитель 7.5. Главный цилиндр тормозов 7.6. Передние тормоза 7.7. Задние тормоза 7.8. Регулятор давления задних тормозов 7.9. Стояночный тормоз
8. Электрооборудование 8.0 Электрооборудование 8.1 Схема электрооборудования 8.2. Аккумуляторная батарея 8.3. Генератор 8.4. Стартер 8.5. Система зажигания 8.6. Освещение и световая сигнализация 8.7. Звуковые сигналы 8.8. ОЧиститель ветрового стекла 8.9 Очиститель фар 8.10. Электродвигатель отопителя 8.12. Контрольные приборы
9. Кузов 9.0 Кузов 9.1. Двери 9.2 Возможные неисправности кузова, их причины и методы устранения 9.3. Капот, крышка багажника, бамперы 9.4. Остекление кузова 9.5. Омыватели ветрового стекла и стекол фар 9.6. Панель приборов 9.7. Сиденья 9.8. Отопитель и вентиляция салона кузова 9.9. Ремонт каркаса кузова 9.10. Лакокрасочные покрытия 9.11. Противокоррозион-ная защита кузова
10. Модификация и комплектация автомобилей ВАЗ-2107 10.0 Модификация и комплектация автомобилей ВАЗ-2107 10.1. Автомобиль ВАЗ-21072 10.2 Автомобиль ВАЗ-21074 10.3. Автомобиль ВАЗ-21073-40
11. Приложения 11.0 Приложения 11.1 Приложение 1. Моменты затяжки резьбовых соединений* 11.2 Приложение 2. Инструмент для ремонта и технического обслуживания* 11.3 Приложение 3. Применяемые горюче-смазочные материалы и эксплуатационные жидкости 11.4 Приложение 4. Основные данные для регулировки и контроля 11.5 Cхема
Тюнинг фар ВАЗ-2107
С помощью тюнинга можно прийти к более современному и стильному внешнему виду фар ВАЗ-2107, придать им эксклюзивности, а кроме того, улучшить их технические показатели. Чаще всего для тюнинга используются светодиодные модули, собранные в различных конфигурациях, а также тонировка стёкол. Можно приобрести готовые модифицированные фары или выполнить их преобразование самостоятельно. Среди наиболее популярных вариантов тюнинга фар — так называемые ангельские глазки (светодиодные модули с характерными контурами), реснички (специальные пластиковые накладки), ДХО различной конфигурации и т. д.
Видео: чёрные «ангельские глазки» для «семёрки»
ВАЗ-2107 относится к числу наиболее уважаемых автовладельцами отечественных марок автомобилей. Такое отношение обусловлено рядом причин, в числе которых приемлемая цена, приспособленность к российским условиям, доступность запчастей и т. д. Выполнить мелкий ремонт практически любой системы автомобиля водитель может своими силами, используя при этом комплект общедоступных инструментов. Всё это в полной мере относится к системе освещения и её основному элементу — фарам, ремонт и замена которых, как правило, не вызывают особых затруднений. Выполняя ремонтные работы, следует однако придерживаться определённых правил, чтобы не повредить и не вывести из строя сопредельные узлы и детали машины. Практика показывает, что бережное и заботливое отношение к осветительным приборам может стать гарантией их длительной службы.
Источник

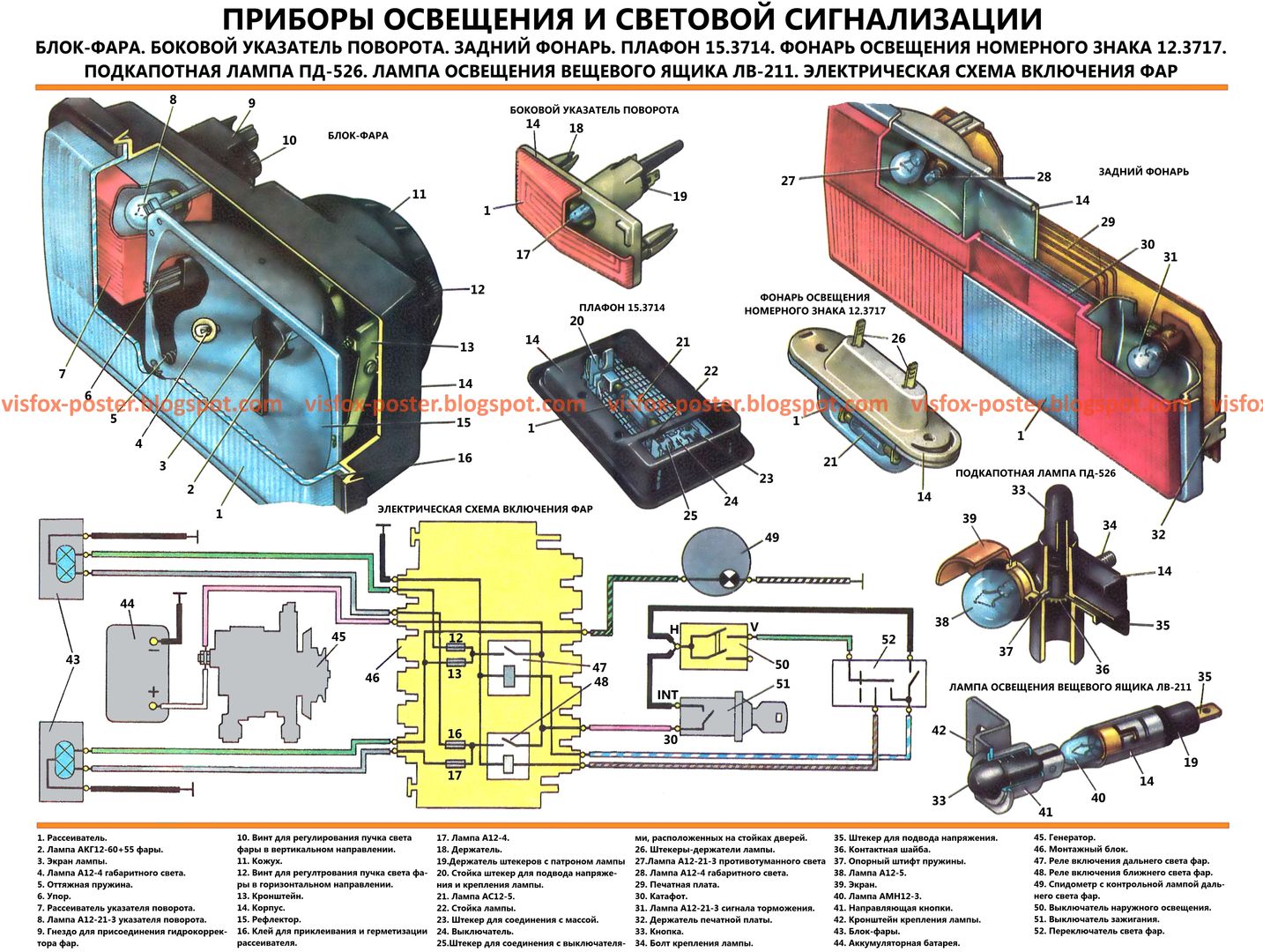

ОСВЕЩЕНИЕ, СВЕТОВАЯ И ЗВУКОВАЯ СИГНАЛИЗАЦИЯ
На автомобиле установлены две блок-фары (фара и указатель поворота выполнены в едином корпусе).
В фаре размещены лампа габаритного света и галогенная двухнитевая лампа ближнего и дальнего света. Электрические цепи блок-фары защищены плавкими предохранителями, а напряжение к нитям ламп подается через реле. На части автомобилей блок-фары оборудованы гидрокорректором. Он позволяет изменять наклон пучка света фар в зависимости от загрузки автомобиля, чтобы не слепить водителей встречного транспорта.

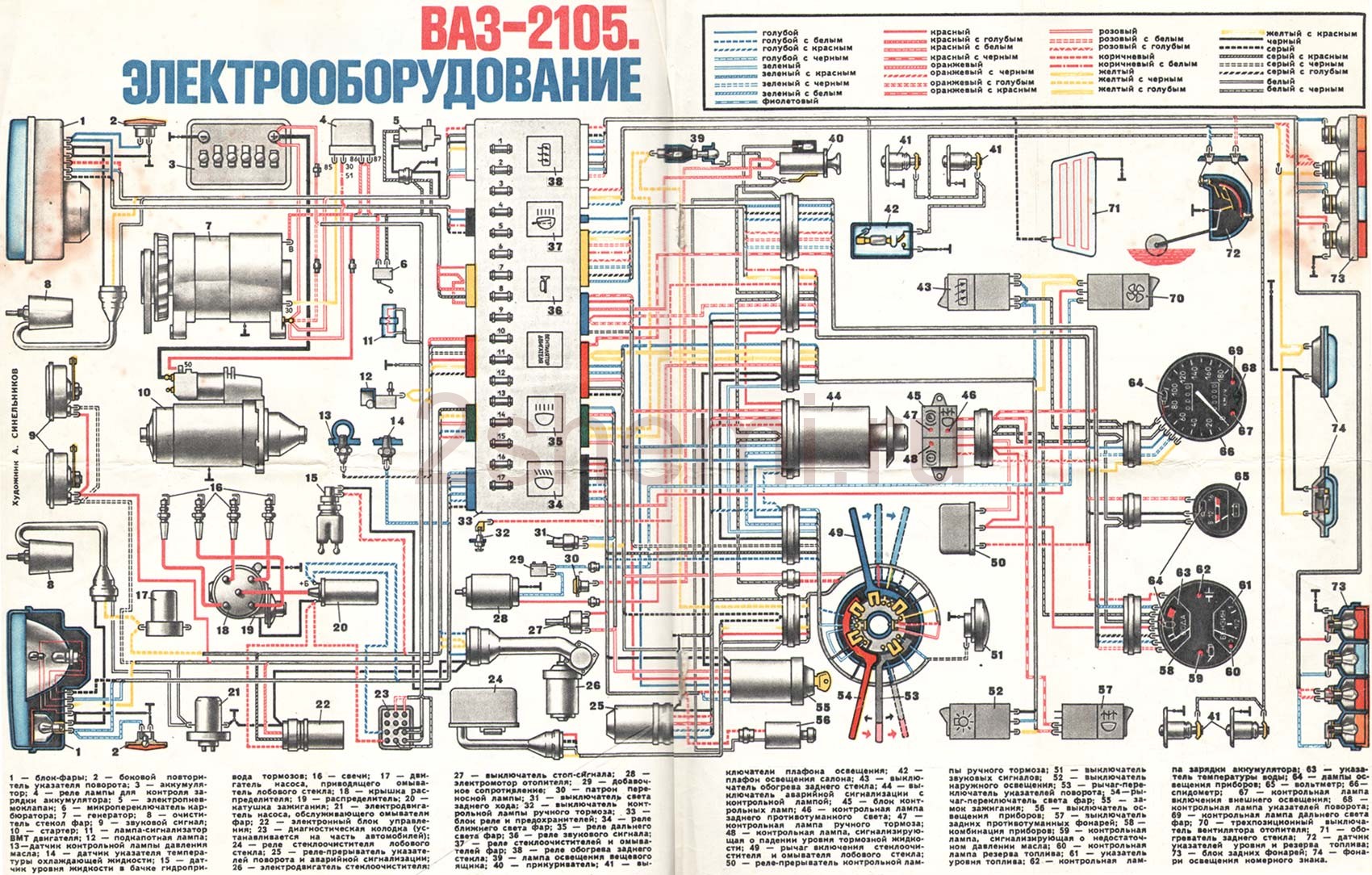

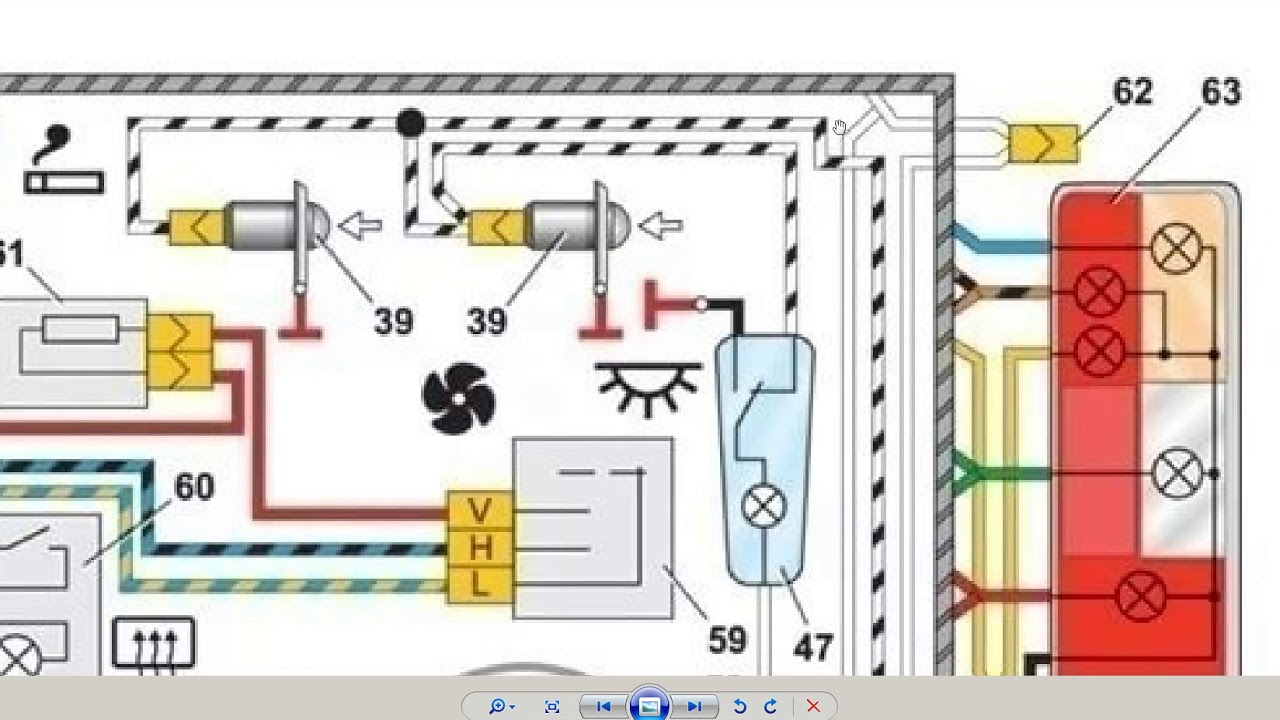

Схема включения фар и противотуманного света в задних фонарях: 1 — лампы фар; 2 — монтажный блок; 3 — выключатель зажигания; 4 — переключатель света фар в трехрычажном переключателе; 5 — переключатель наружного освещения; 6 — выключатель противотуманного света в задних фонарях; 7 — лампа сигнализатора противотуманного света; 8 — лампа сигнализатора дальнего света фар; 9 — лампы противотуманного света в задних фонарях; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар.
Правая и левая блок-фары невзаимозаменяемы.
Регулировка фар
Правильность регулировки фар проверяем по расположению световых полос на экране (см. рисунок).Проверку и регулировку проводим на ровной горизонтальной площадке. В качестве экрана можно использовать лист фанеры (примерно 1,0 м высотой и 1,7-2,0 м длиной), светлую стену здания, ворота и т. п. Полностью заправленный автомобиль, с домкратом, инструментом и запасным колесом, ставим перпендикулярно экрану (на расстоянии 5 м между фарами и экраном). Проверяем и при необходимости доводим до нормы давление в шинах. Помощник сидит на месте водителя. Чтобы кузов принял нужное положение относительно колес, качнем автомобиль сверху вниз, взявшись за крыло. Мелом размечаем экран, как изображено на рисунке. Расстояние между нанесенными на экране метками, соответствующими центрам фар, должно быть 936 мм.
Схема регулировки света фар
Если автомобиль укомплектован гидрокорректором фар, его регулятор устанавливаем в первое положение (один водитель).
Одну из фар закрываем куском картона или ткани и включаем ближний свет.
Вращая регулировочный винт, расположенный на задней стенке блок-фары со стороны указателя поворота, совмещаем горизонтальную границу пучка света с нижней линией на экране.
Вращая второй регулировочный винт, расположенный в противоположном верхнем углу корпуса блок-фары, совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары.
Аналогичным способом регулируем вторую фару.
Регулировать фары лучше в темное время суток либо в пасмурную погоду.
Замена ламп блок-фары
Поворачиваем крышку блок-фары против часовой стрелки и снимаем ее.
Для замены лампы головного света снимаем соединительную колодку с выводов лампы ближнего-дальнего света,…
…выводим усики пружинного фиксатора из пазов…
…и вынимаем неисправную лампу.
Новую лампу устанавливаем в обратной последовательности. Галогенную лампу нельзя брать руками за стеклянную колбу, чтобы не оставить жирных следов от пальцев. Если это произошло, лампу протираем спиртом. Иначе возможно потемнение кварцевой колбы лампы при включении.
Для замены лампы габаритного света вынимаем патрон.
Для замены лампы указателя поворота поворачиваем патрон против часовой стрелки…
…и вынимаем его вместе с неисправной лампой.
Замена блок-фары
Если меняем левую блок-фару, то для обеспечения доступа предварительно снимаем бачок стеклоочистителя (см. «Очистители и омыватели ветрового стекла и фар»), если меняем правую — аккумуляторную батарею.
Снимаем рычаг-щетку очистителя фары (см. «Замена очистителя фар»).
Отсоединяем привод гидрокорректора (см. «Замена гидрокорректора фар»).
Замена показана на примере левой блок-фары.
Отсоединяем колодку проводов фары…
…и указателя поворота.
Удерживая гайку ключом или головкой «на 8»,…
…крестообразной отверткой отворачиваем винт.
Очень часто из-за коррозии гайку отвернуть не удается. Чтобы снять фару, не повредив ее, аккуратно высверливаем винт сверлом диаметром 5-6 мм.

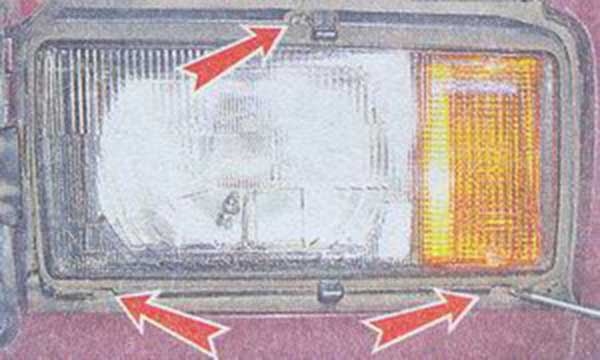

Придерживая рукой фару, крестообразной отверткой отворачиваем два оставшихся самореза крепления фары.
Вынимаем блок-фару.
Устанавливаем блок-фару в обратной последовательности. Верхний са-морез крепления фары заворачивается в пластинчатую гайку — убеждаемся, что она осталась на своем месте.
________________________________
Регулировка фар ВАЗ-2106 своими руками: схема
Регулировка света фар автомобиля ВАЗ-2106 должна производиться в специализированном автосервисе. Такие компании обычно используют оптические стенды, позволяющие без особых усилий добиться нужных результатов. Если же возможности обратиться к профессионалам у вас нет, можно выполнить необходимые настройки самостоятельно, используя так специальный экран. В данной статье мы подробно опишем процедуру регулировки оптики, а также дадим ряд полезных советов.
Подготовка к правильной настройке света фар
Если вы решились выполнять регулировку фар самостоятельно домашних условиях, необходимо делать это либо в темное время суток, либо в пасмурную погоду. Это позволит значительно лучше определять углы установки оптики на глаз. Кроме того, потребуется выполнить несколько подготовительных действий:
- провести диагностику подвески, чтобы убедиться в ее исправности. Все неполадки лучше сразу устранить, чтобы добиться максимально точных результатов настройки;
- проверить давление в колесах и, если понадобиться, накачать их до нужного уровня;
- на водительское место поместить груз весом 50-80 килограммов;
- демонтировать облицовку оптики;
- полностью заправить машину, а также закрепить на специально предназначенных местах необходимый груз – домкрат, запасное колесо, используемый в поездках инструмент.
На следующем этапе вам потребуется выполнить разметку экрана. В его качестве может использоваться заранее подготовленный лист фанеры длиной 1,7-2 метра и высотой 1 метр. Кроме того, выполнять регулировку можно перед сплошной стеной или перед воротами гаража.
Для максимально точной настройки желательно разметить экран таким образом, как это показано на схеме выше. Впрочем, можно обойтись и без этого, однако в данном случае вы вряд ли будете уверены в высокой точности проведения процедуры.
Как настроить свет фар на ВАЗ-2106
Если вы делали разметку по схеме, то необходимо, чтобы расстояние между отметками, совпадающие с центрами наружной оптики, составляло 118 сантиметров. Добившись этого, выполняем перечисленные ниже действия:
- закрываем одну из фар тканью или картоном и активируем ближний свет;
- с помощью крестовидной отвертки крутим винт регулировки таким образом, чтобы горизонтальная граница светового пучка совпадала с нижней линией на фанере или на стене;
- посредством другого регулировочного винта добиваемся того, чтобы точка пересечения наклонной и горизонтальной границ совпала с вертикальной линией центра оптического оборудования;
- повторяем процедуру для другой наружной фары автомобиля, предварительно закрыв картоном или плотной тканью уже отрегулированную оптику;
- включаем дальний свет, закрываем обе наружные фары и добиваемся, чтобы пучки света внутренней оптики совпадали с соответствующими линиями на экране.
Как видите, все довольно просто. Регулировочные винты дают возможность отцентровать свет фар, исключить ситуацию, в которой оптика будет освещать дорожное покрытие или пространство высоко над машиной. Специальный винт, расположенный непосредственно над фонарями, позволяет легко настроить положение светового пучка по вертикали.
Располагаются регулировочные винты в специальных посадочных местах, расположенных под рамкой. Именно поэтому необходимо снимать облицовку – это дает возможность получить доступ к ним.
Если у вас что-то не получается, то не стоит расстраиваться. В любой момент вы можете воспользоваться услугами профессионалов, которые с помощью специального оборудования выполнят регулировку света фар с высочайшим уровнем точности.
