Рулевое управление ГАЗ 2705

Возможные неисправности рулевого управления и способы их устранения

Техническое обслуживание рулевого управления

Регулировка рулевого управления

Регулировка рулевой колонки по высоте и углу наклона

Регулировка подшипников винта рулевого механизма

Регулировка зацепления пары гайка-сектор рулевого механизма

Регулировка механизма фиксации рулевой колонки

Ремонт рулевого управления

Снятие рулевого механизма

Разборка рулевого механизма

Очистка и осмотр технического состояния деталей рулевого механизма

Сборка рулевого механизма

Снятие карданного вала рулевого колеса

Разборка карданного вала рулевого колеса

Сборка карданного вала рулевого колеса

Снятие рулевого колеса

Установка рулевого колеса

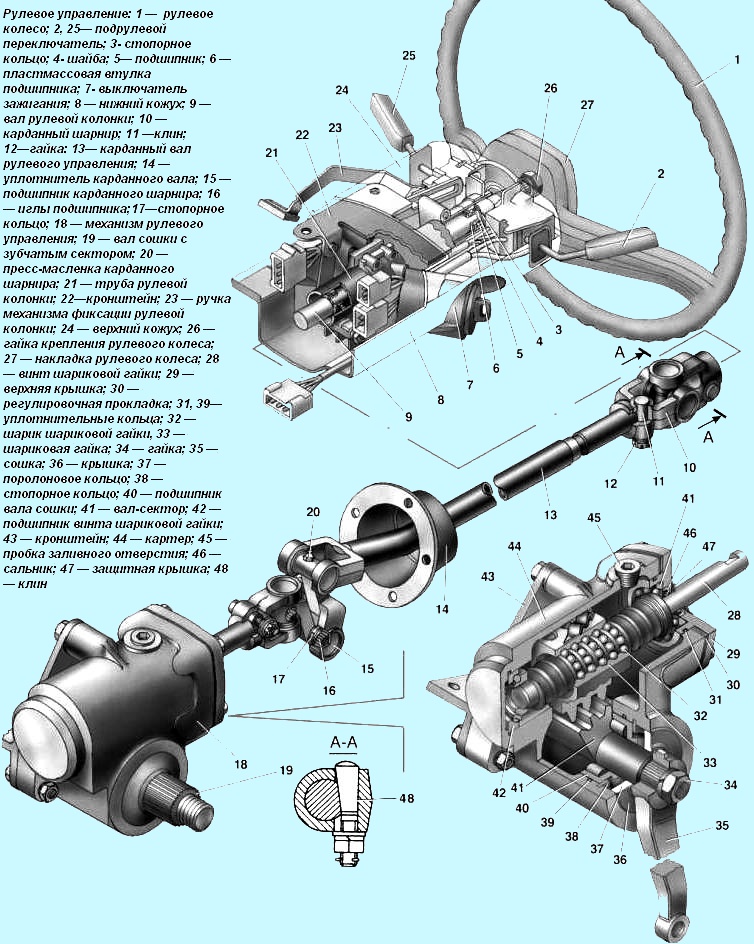

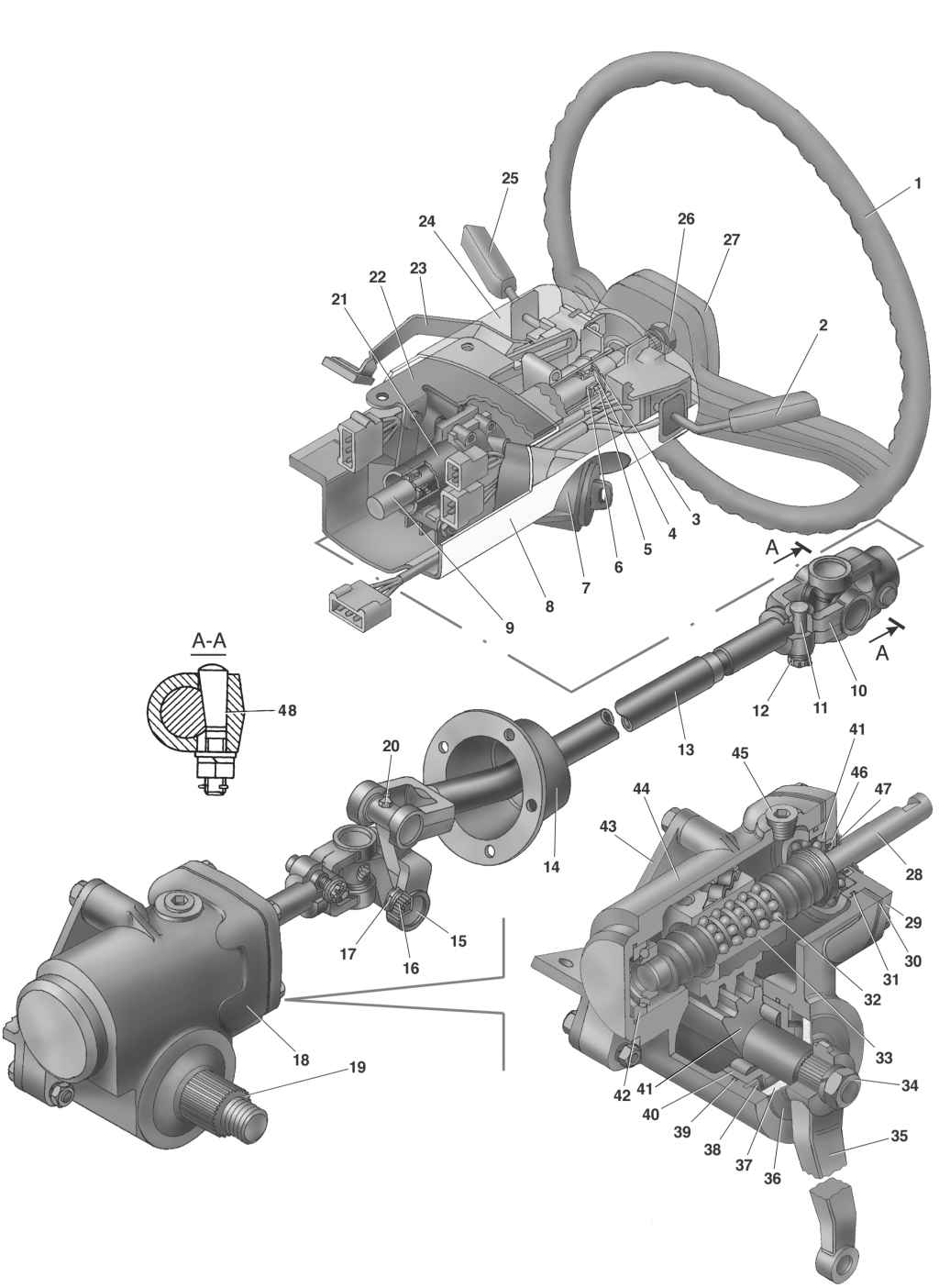

Рис. 7.1. Рулевое управление: 1 — рулевое колесо; 2, 25 — подрулевой переключатель; 3 — стопорное кольцо; 4 — шайба; 5 — подшипник; 6 — пластмассовая втулка подшипника; 7 — выключатель (замок) зажигания; 8 — нижний кожух; 9 — вал рулевой колонки; 10 — карданный шарнир; 11 — клин; 12 — гайка: 13 — карданный вал рулевого управления; 14 — уплотнитель карданного вала; 15 — подшипник карданного шарнира; 16 — иглы подшипника; 17 — стопорное кольцо; 18 — механизм рулевого управления; 19 — вал сошки с зубчатым сектором; 20 — пресс-масленка карданного шарнира; 21 — труба рулевой колонки; 22-кронштейн; 23 — ручка механизма фиксации рулевой колонки; 24 — верхний кожух; 26 — гайка крепления рулевого колеса; 27 — накладка рулевого колеса; 28 — винт шариковой гайки; 29 — верхняя крышка; 30 — регулировочная прокладка; 31, 39 — уплотнительные кольца; 32 — шарик шариковой гайки, 33 — шариковая гайка; 34 — гайка; 35 — сошка; 36 — крышка; 37 — поролоновое кольцо; 38 — стопорное кольцо; 40 — подшипник вала сошки; 41 — вал-сектор; 42 — подшипник винта шариковой гайки; 43 — кронштейн; 44 — картер; 45 — пробка заливного отверстия; 46 — сальник; 47 — защитная крышка; 48 — клин

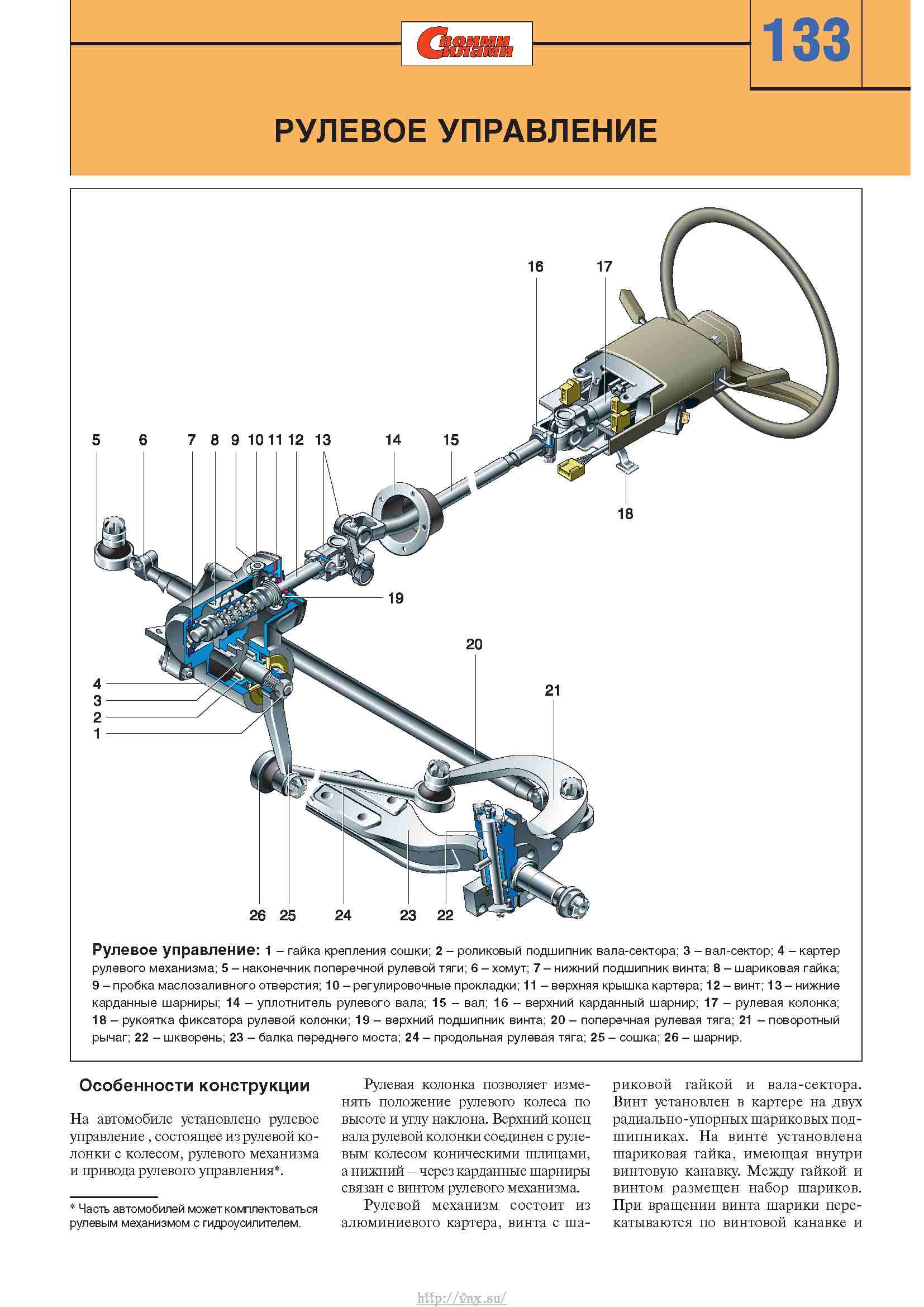

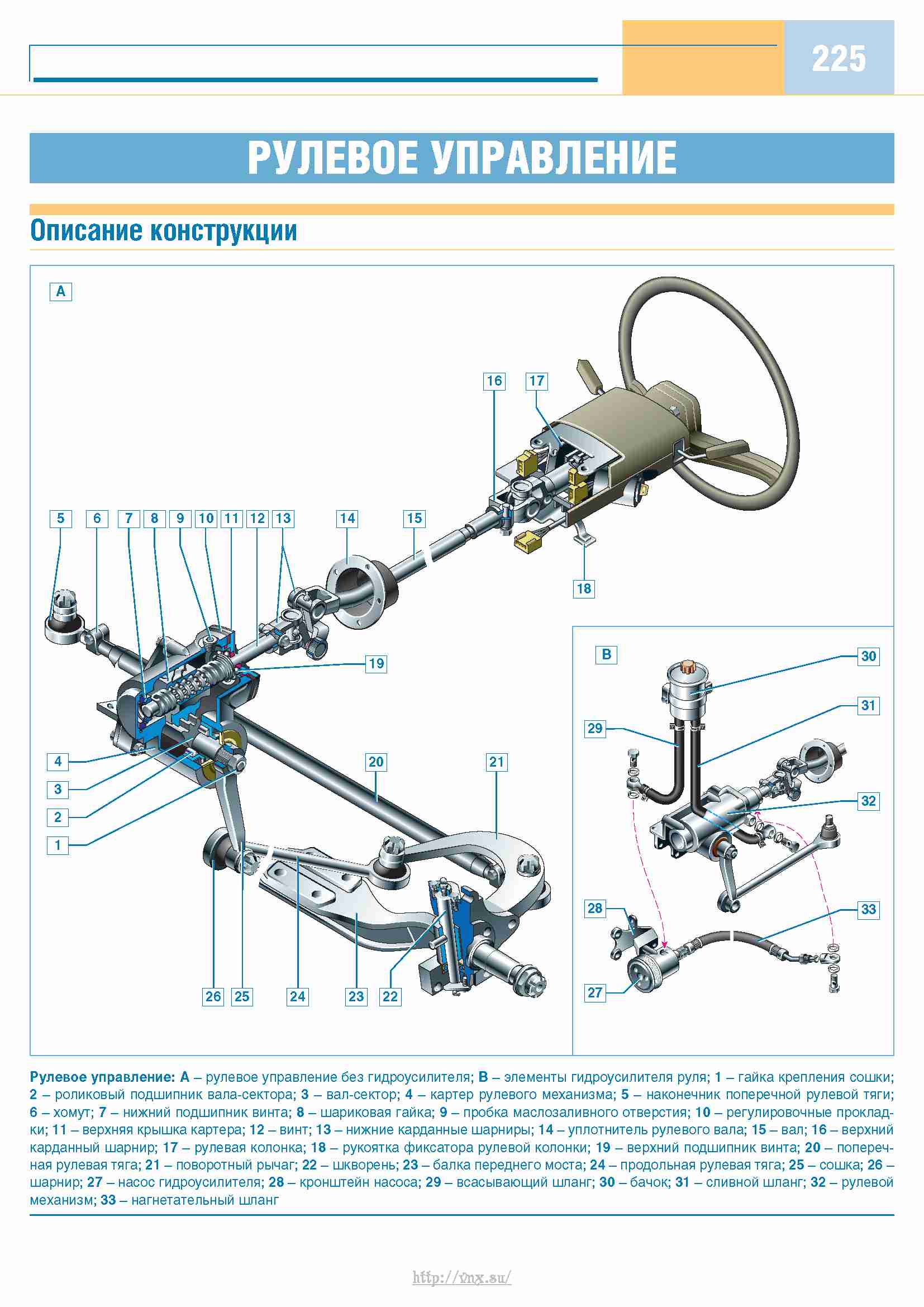

Рулевое управление автомобиля состоит из регулируемой рулевой колонки с валом и колесом, рулевого механизма и привода рулевого управления. Конструкция рулевой колонки (рис. 7.1) позволяет изменять положение рулевого колеса по высоте и углу наклона.

Рулевой механизм (рис. 7.1), состоящий из винта с шариковой гайкой 33 и вала-сектора, смонтирован в алюминиевом картере, который при помощи специального кронштейна крепится к левому лонжерону рамы. Передаточное число рулевого механизма — 23,09 (в средней части).

Винт с шариковой гайкой 33 установлен в картере на двух радиально-упорных подшипниках, наружные обоймы которых запрессованы в картер и в верхнюю крышку рулевого управления, а внутренние обоймы напрессованы на винт рулевого механизма. Момент проворота винта рулевого механизма регулируется с помощью прокладок 30, устанавливаемых под крышку рулевого механизма.

При вращении винта шарики перекатываются по специальному каналу, в результате чего шариковая гайка перемещается. Шарики изготовлены с высокой точностью и отличаются друг от друга не более, чем на 4 мкм. Узел механизма, состоящий из винта, шариковой гайки и комплекта шариков, разукомплектованию не подлежит. Высокое качество обработки и точность подобранных деталей обеспечивает легкую и плавную работу рулевого механизма.

Своими зубьями гайка находится в зацеплении с валом — сектором 41. Вал сошки вращается на двух цилиндрических роликовых подшипниках, внутренней обоймой которых является вал сошки. Уплотнение вала сошки, а также крышки рулевого механизма осуществляется с помощью резиновыx колец. Фиксация наружных обойм подшипников вала сошки от осевого перемещения осуществляется с помощью стопорных колец 38, а от углового перемещения — с помощью керновки наружных обойм в отверстия картера, закрываемые пробкой 5. Винт-шариковая гайка рулевого механизма с помощью карданного вала соединяется с валом рулевой колонки. Крепление вилок шарнира на валах осуществляется с помощью клина 48 (см. рис. 7.1).

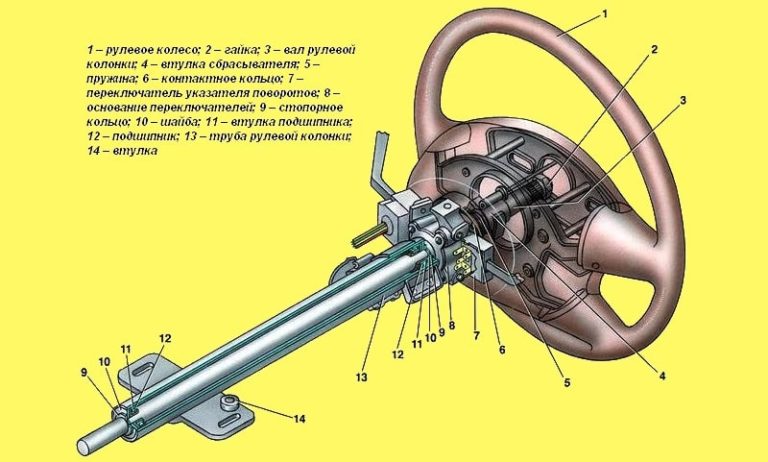

Колонка рулевого управления крепится четырьмя болтами к кронштейну педалей сцепления и тормоза. Вал рулевой колонки вращается на двух шарикоподшипниках. Регулировки подшипников вала рулевой колонки в процессе эксплуатации не требуется.

Рулевое колесо установлено на конических шлицах рулевого вала и закреплено стопорной шайбой и гайкой.

Видео про «Рулевое управление» для ГАЗ 2705

Замена пыльника рулевого вала Газель (ГАЗ-2705 Комби)

Ремонт рулевой колонки газели

Ремонт рулевого управления

Ремонт гидроусилителя руля (ГУР) своими руками

Ремонт гидроусилителя руля — задача сложная, а работа кропотливая. Статья рассчитана на тех автолюбителей, которые знакомы с устройством основных систем автомобиля.

Подготовка к ремонту гидроусилителя руля

Многие, наверняка, знают, как снять ГУР с машины и установить его обратно по окончанию работ. С чего нужно начинать?

1. Очистите грязь с гидроусилителя, чтобы она не оказалась в полостях агрегата при отсоединении шлангов.

2. Откачайте из бачка насоса столько жидкости, сколько получится (желательно побольше).

3. Взяв шестигранник «6», открутите снизу машины винты муфты рулевого вала. Не забудьте перед этим пометить креном её положение относительно вала гидроусилителя.

4. Сдвиньте со шлицев эластичную муфту при помощи монтировки.

5. Отсоедините от сошки рулевые тяги съёмником.

6. Машину отдомкратьте, а левое переднее колесо снимите.

7. Взяв торцовый ключ на «15», ослабьте со стороны арки колеса три болта крепления гидроусилителя к лонжерону, сняв два из них.

8. Подставьте под штуцеры шлангов ёмкость и по очереди отсоединяйте их, чтобы стекла жидкость.

9. Шланги и штуцеры загерметизируйте хотя бы тряпкой.

10. Придерживая гидроусилитель снизу машины одной рукой, открутите тот болт, что остался, и не уроните на ногу редуктор.

11. Перед разборкой редуктора тщательно отмойте его.

Технология ремонта гидроусилителя руля

Многие специалисты настоятельно рекомендуют перечитать статьи о гидроусилителях руля конкретно для вашего автомобиля. Некоторые гидроусилители разбираются почти полностью, за исключением пары «шариковая гайка — винт рулевого вала», другие — лучше не трогать. Хотя даже если вы случайно вывернули из гайки винт, а шарики попали в полость редуктора, — просто не растеряйте их.

Этапы ремонта гидроусилителя руля:

1. Для разборки детали возьмите очень прочный шестигранник на «6», а также обычный старый поднос, в который начнёт сливаться АТФ.

2. Снимите предварительно со штуцера заглушки и поднимите ГУР над ведром, вращая сошку, чтобы слить жидкость.

3. Далее снимите вал сошки и открутите четыре болта, посаженных на фиксирующую мастику, а оттого довольно сложно откручивающихся.

4. Открутите контргайку регулировочного винта, а затем, вращая винт, вкрутите его в редуктор, чтобы вытолкнуть вал вместе с крышкой редуктора и сошкой.

5. Если не нужно устранять люфт вала сошки или заменять манжету, то эту сошку можно оставить в покое и не снимать. Открутите пробку обратного клапана.

6. Достаньте пружину, а клапан вытряхните.

7

Открутите болты крышки и, осторожно поворачивая вал, добейтесь, чтоб он слегка вытолкнул из корпуса крышку. Смотрите, не выкрутите вал из шариковой гайки

8. Подденьте образовавшуюся щель и вытащите вал вместе с крышкой и поршнем из редуктора.

9. Демонтируйте шариковую гайку, выкрутив вал и собрав шарики.

10. Отпустите контргайку и открутите подшипник.

11. Вытащите из корпуса поршня корпус гайки и подшипники. Далее разберите гайку, отогнув контровку болтов. Открутите их, скобу снимите, как и обе части канала шарикопровода.

12. Ищем причину поломки. Причин люфта ГУР может быть несколько: зазоры в паре «вал-шариковая гайка», в подшипниковом узле вала (в крышке), а также в подшипниковом узле шариковой гайки в самом корпусе поршня.

13. Отрегулируйте зазоры. Образовались они, к слову, из-за банального ослабления резьбовых соединений, которые удерживают подшипниковые узлы. Если люфт обнаружен в узле вал-крышка, то отпустите контргайку и затяните её так, чтобы люфт исчез, но без фанатизма. Не забудьте проводить «операцию» в чистоте, то есть вычищенная деталь должна сиять.

Если вы проделываете эту работу впервые, то не поленитесь достать подробные чертежи ГУР или взять листы бумаги и выкладывать каждую запчасть на отдельном листочке, ставя на нём номер. Идеально проводить работу за большим столом. Так вы точно ничего не потеряете и соберёте ГУР без ошибок, да с рулём и не шутят, ведь это — ваша безопасность на дороге, как и ваших близких.

14. Соберите редуктор в обратном порядке, не забыв смазать детали «АТФкой».

Удачи вам, автомобилисты, в ремонте гидроусилителя руля!

Ремонт рулевого редуктора ГАЗель

От хорошей жизни никто не захочет своими руками снимать рулевой редуктор, и причины для этого должны быть более, чем веские. В основном это необходимо, если руль заметно потяжелел, появились характерные стуки в картере редуктора или наблюдается явная течь смазки. Потеет редуктор всегда, но если течь слишком активная, то светит замена сальников. При этом нужно проконтролировать состояние вала и при необходимости удалить шлифованием следы коррозии.

Можно провести регулировку и без полного демонтажа редуктора, но спокойнее будет, если его все-таки снять и осмотреть внимательно.

Для любознательных или для тех, кто спешит, приводим технологию демонтажа редуктора из-под капота:

• Распускаем крепление передних колес.
• Вывешиваем передний мост на подставку и снимаем колеса.
• Поворачиваем руль до упора вправо и из-под капота выбиваем рулевую тягу подходящей по длине арматурой.
• То же самое делаем слева.
• Из-под капота снимаем редуктор вместе с сошкой, которую удобнее снимать на верстаке.

Регулировка

Снимаем рулевой механизм, не снимая сошки.

1. Зажимаем механизм в тисках штуцерами вниз и сливаем остатки масла в емкость, поворачивая вал механизма ключом на 17.

2. Нажав рукой на вал-золотник, покачиваем сошку.

Если при этом ощущается осевой люфт вала, регулируем упорные подшипники.

3. Для этого через бородок или выколотку выправляем буртик регулировочной гайки, закерненный в пазы картера.

4. Специальным ключом поворачиваем гайку по часовой стрелке до устранения зазора.

При этом контролируем момент вращения вала, который должен составлять не более 0,2 кгсм.

5. Для этого динамометром зацепленным за ключ на 17 измеряем момент проворачивания вала-золотника.

При длине рычага равной 200 мм усилие не должно превышать 1,0 кгс.

6. Бородком загибаем буртик гайки в паз

7. Покачиваем рукой сошку рулевого механизма.

Если ощущается зазор, регулируем зубчатое зацепление

Читать также: Как снять турбину на рено

Всем привет! В этой части хочу закончить с рулевым редуктором, а то в других частях было написано много и обо всем, кроме сборки и регулировки. Поехали.

После замены всех уплотнительных колец и подшипников, начинаем собирать. В моём случае, была обязательно отшлифована шейка вала со стороны шлицов, т.к. была коррозия и выработка.

Напишу два слова как заменить обойму подшипника, сидящую глубоко в корпусе.

Согреваем весь корпус целиком, чтобы не повело, а затем газовой горелкой греем то место, где сидит обойма.

Когда прогрели, берём корпус голыми руками и выкидываем. Да! Горячо блин ️! Одеваем защитные рукавицы, берём корпус и стучим по деревянной поверхности или по толстой резиновой транспортерной ленте, тем местом где прикручивается крышка. На второй, третий удар обойма выпадывает.

Не мешкаясь ставим новую обойму и бронзовым бруском (можно деревянным) осаживаем на место. Фуу. Готово!

Далее вставляем в корпус редуктора червяк с ходовой гайкой и фиксируем верхней крышкой. Затем устанавливаем вал-сектор, а потом только роликовые подшипники. Более узкая часть обоймы подшипника ориентируется условно вниз, дальше от червяка. Затем я сразу ставлю стопорные кольца. В дальнейшем они никак не мешают регулировке. Собрали? Отлично!

Зажимаем редуктор в тисках и регулируем зазор между валом-сектором и ходовой гайкой. Регулировка этого зазора осуществляется поворотом эксентриковых обойм подшипников с помощью специального ключа. Где его взять? Вот тут Как сделать ключ самому.

Для уменьшения зазора необходимо поворачивать подшипник по часовой стрелке, если смотреть со стороны шлицов вала-сектора (там где ставится сошка).

При регулировке зазора, необходимо поставить сошку в среднее положение и доворотом червяка совместить риску «С» ( см. рисунок) на торце винта с ребром «В» верхней крышки.

Зазор в зацеплении рабочей пары считается допустимым, если люфт на нижнем конце сошки в среднем положении при отрегулированных подшипниках не больше, чем 0,3 мм. Как это контролировать непонятно? Я стремлюсь к отсутствию люфта. Чтобы понять — верно ли отрегулирован зазор, нужно взяться за нижний конец сошки и повернуть её несколько раз от одного крайнего положения до другого. Если сошку не закусывает, то вал-сектор установлен верно, а иначе произошел перекос вала в роликовых подшипников и нужно заново регулировать. После окончания регулировки фиксируем обойму подшипника, для этого отгибаем буртик на подшипниках в отверстия на картере. Но как это сделать под шлицевым валом? Да никак! Шучу — изголяемся, но стопорим любым способом. Будем считать, что с этой задачей справились!

Читать также: Тихий компрессор для аэрографа

Осталось только проверить крутящий момент на валу червяка. Момент поворота вала, на отрегулированном механизме, должен быть 1—1,8 Н·м (или 10—18 кгс·см). Для этого мастерить приспособление неохота (и не вижу смысла), поэтому я обхожусь гайкоколом.

Закрепляю гайкокол на валу и с помощью динамометра (электронный безмен) замеряю усилие. Длина гайкокола (рычаг) ровно 10 см, т.е. в пересчёте — на конце рычага должно быть примерно 2 кг. Если момент маленький, то снимаем крышку, убираем одну прокладку, собираем и заново замеряем. Пока не получим нужный результат.

PS. Должен ли червячный вал прокручиваться от руки?

Нет! Создать момент 20 кг*см двумя пальцами нереально, но выиграть ящик пива — можно! Что я и сделал поспорив с друзьями, на то что проверну вал руками, а они нет. Не зная хитрости они естественно проиграли, но по хохотали вдоволь. Естественно ящик пива распили все в месте! Ладно, немного отвлекся.

Окончательно, ставим пластмассовую крышку подшипника, две заглушки в отверстия, поролоновый уплотнитель и сверху накрываем его пластиковой (резиновой) крышкой, затем сошку и шайбу с гайкой М24х1,5 (s36).

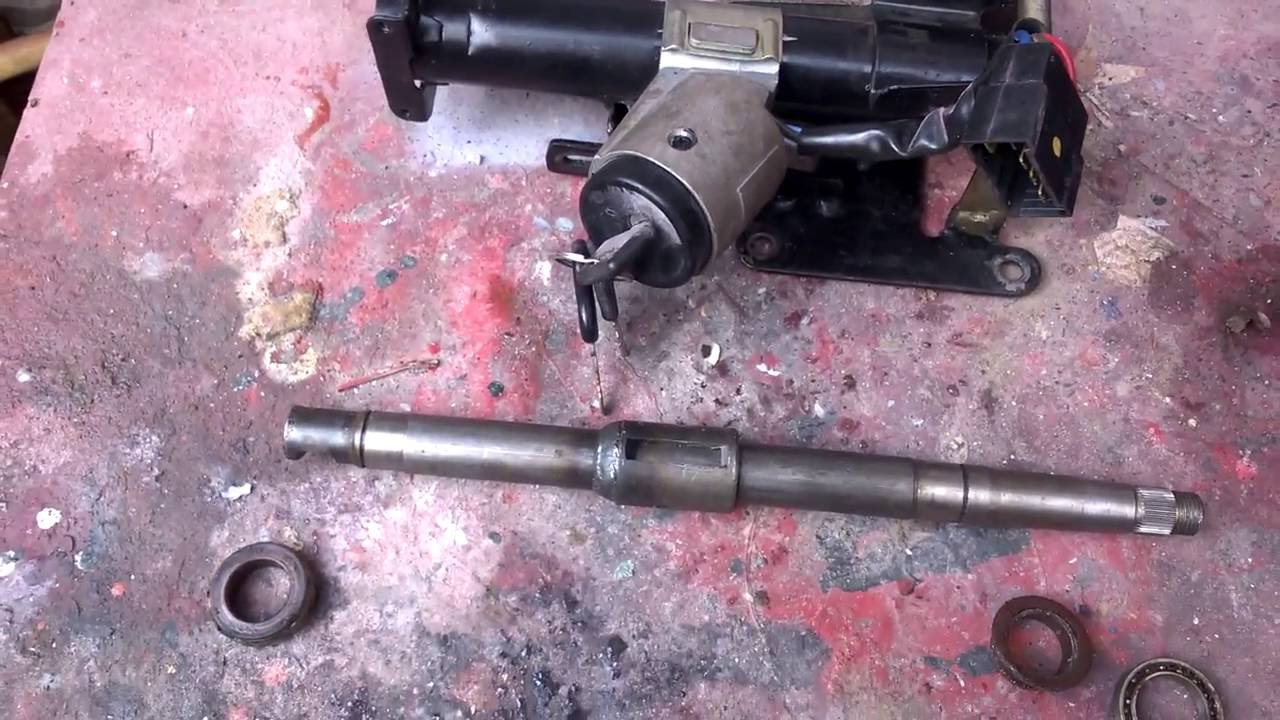

Процедура снятия и разборки

Для начала отключим АКБ и установим передние колеса в положение «прямо». Далее работа идет по пунктам:

1. Снять накладку и отвернуть гайку крепления руля баллонным ключом на «24».
2. Демонтировать РК со шлицев вала специальным съемником.
3. Снять нижнюю часть кожуха, отвернув два винта.
4. Поставить колонку в верхнее положение и снять верхнюю часть кожуха.
5. В моторном отсеке вынуть шплинт клина и отвернуть гайку на «13».
6. Выбить клин с помощью латунной оправки и снять вилку шарнира.
7. Демонтировать пружинные фиксаторы уплотнителя.

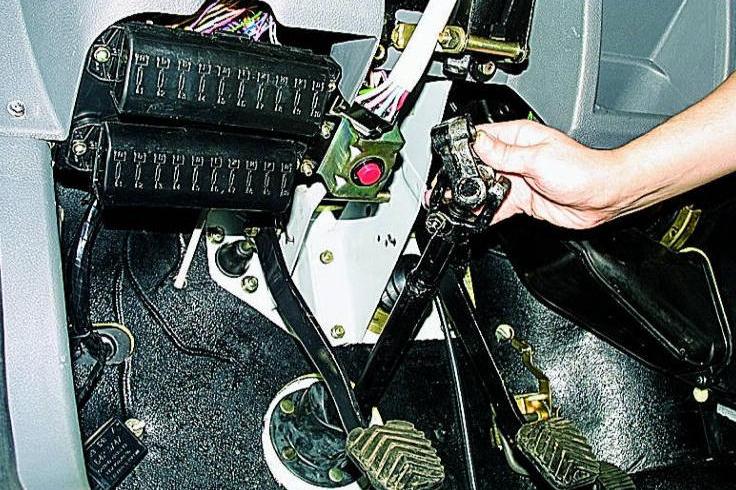

8. Отвернуть 4 болта крепления колонки и снять с карданным валом.
9. Снять вилку крестовины с вала и отсоединить.
10. Демонтировать кронштейн – отвернуть болт и вытащить втулку.

Сборка и установка происходит в обратном порядке. Перед тем, как ставить «баранку», следует убедиться в прямом положении колес. Для выполняющих подобные работы не лишним будет напомнить о соблюдении правил техники безопасности.

Порядок регулировки рулевого редуктора автомобиля Газель

Рулевой редуктор на автомобилях Газель устанавливается вне зависимости от наличия гидроусилителя. Он повышает надежность движения, безопасность водителя и пассажиров. Рассмотрим признаки неисправностей и способы регулировки рулевого редуктора Газели.

Признаки появления неисправностей

Узлы управления изнашиваются в первую очередь, поскольку они постоянно испытывают серьезные нагрузки. Рулевой редуктор в этом отношении представляет собой наиболее рискованный узел. После определенного времени эксплуатации проявляются признаки износа:

• Возникновение постороннего стука или вибрации, ощущаемой водителем через руль.
• Требуется значительное усилие при повороте руля.
• Наличие люфта— больше 20° для пассажирских или 25° — для грузовых автомобилей.
• Появление течи масла из редуктора. В какой-то степени масло всегда имеется на корпусе, но заметное выделение является признаком выхода из строя сальников.

Факт наличия этих признаков свидетельствует о том, что требуется регулировка рулевого редуктора Газели. Тянуть с этой процедурой не следует, так как одни неисправности неминуемо создают почву для появления еще более серьезных проблем.

Устройство и порядок демонтажа узла управления автомобиля Газель

Состав узла управления Газели:

• Колесо, установленное на валу и расположенное внутри колонки, имеющей возможность регулировки высоты и угла наклона.
• Механизм поворота.
• Привод.

Ремонт рулевой Газели выполняется по мере необходимости, преимущественно при появлении первых признаков неисправности.

Дело в том, что для того, чтобы снять проблемный узел, понадобится:

• Распустить крепления передних колес
• Вывесить передний мост, подставить опору.
• Выбить тяги.
• Снять редуктор вместе с сошкой.

Поскольку эти действия достаточно трудны, процесс регулировки рулевого редуктора необходимо начинать после некоторых подготовительных операций:

• Проверка наконечников тяг.
• Регулировка развала-схождения.
• Настройка положения колонки и сиденья водителя.

Порядок ремонта рулевого редуктора

Регулировка рулевого управления на Газель начинается с регулировки люфта. Снимается пластиковый кожух, головкой на 13 отвинчиваются 4 крепежных болта и снимается металлическая защита. Под ней находятся регулировочные прокладки, с помощью которых устраняется слабина.

Удаляется одна прокладка, узел собирается, проверяется наличие люфта. Если он не исчез, то процедура повторяется до полного устранения слабины. Проверять его надо при среднем положении руля, когда он минимальный. Настройка производится до тех пор, пока не будет достигнута максимальная легкость поворота вала при минимальном люфте.

После устранения люфта ремонт рулевой Газели продолжается. Выполняется регулировка зазора шариковой гайки с вал-сектором. Для этого надо надеть на вал сошку, повернуть вал рулевого колеса 2,5 оборота в любую сторону, проверить наличие свободного хода. Если он есть, придется настраивать положение подшипников. Там используются радиально-упорные подшипники, поэтому величина зазоров должна быть минимальной (в идеале — отсутствовать).

Примечательным обстоятельством является то, что шариковая гайка с винтом не подлежат разукомплектации, что в первые годы эксплуатации автомобиля Газель было существенным недостатком из-за отсутствия запчастей. Сегодня этот вопрос полностью решен, рынок располагает достаточным количеством деталей, что позволяет производить ремонт или настройку при первых симптомах неисправности.
