Замена задних тормозных колодок уаз патриот

Какие задние колодки ставить на УАЗ Патриот

Детали отличаются в зависимости от типа применяемой раздаточной коробки:

1. На машинах с классическим редуктором, выпущенных до 2013 г., использовались детали 3151-3501090-10 (спереди) и 3151-3502091-10 (сзади), имеющие ширину рабочей поверхности 50 мм. Завод поставляет на рынок запчастей несимметричные оригинальные накладки 3160-3502105-10 и 3160-3502106-10, которые приклепывают к основанию при помощи 8 и 12 заклепок соответственно. Рекомендуется использовать оригинальные фиксаторы размером 4*9 мм, поставляемые заводом под каталожным номером 3151-3501107.
2. С началом использования элементов трансмиссии производства “Деймос” изменилась конструкция задних тормозных механизмов. Для машин, собранных после августа 2013 г., следует использовать накладки нового типа. Детали поставляются комплектом 3163-3502082, который собран из элементов с каталожными номерами 3163-3502088 и 3163-3502089.

Читайте про задние дисковые тормоза на УАЗ Патриот

Аналоги задних колодок

Выбираем тормозные колодки.

На рынке запасных частей имеются детали, выпущенные сторонними производителями:

1. Набор производства компании Альфа номер А250004 (только на 1 сторону). Детали подходят для машин со стояночным тормозом на заднем колесе, цена находится в пределах 500 руб.
2. Детали для машины раннего образца выпускаются фирмой АДС. Производитель предлагает колодки стандартного типа и с усиленной конструкцией. Элементы продаются попарно, стоимость набора составляет 700 руб.
3. Набор СЭД-ВАД, предназначенный для поздних машин (цена 400 руб.).

Интересный материал тут: ручник уаз

Вакуумный усилитель тормозов УАЗ-Патриот

Проверка работы вакуумного усилителя тормозов УАЗ-Патриот:

• Нажмите на педаль тормоза до упора несколько раз при неработающем двигателе и, удерживая педаль в нажатом положении, пустите двигатель.
• За счет перепада значений давления в полостях усилителя тормозная педаль должна переместиться вперед.
• Если этого не происходит, проверьте герметичность соединений шланга вакуумного усилителя с обратным клапаном и впускной трубой, при необходимости устраните подсос воздуха.
• Если и это не даст положительного результата, то усилитель неисправен и его необходимо заменить.
• Для того чтобы проверить герметичность вакуумного усилителя УАЗ-Патриот, откройте капот и пустите двигатель на 1 мин.
• Приблизительно через 30 с после остановки двигателя нажмите два раза на педаль тормоза — должно прослушиваться характерное шипение входящего в усилитель воздуха.

• Выньте клапан из резинового уплотнителя фланца усилителя, наденьте на штуцер клапана (короткий, большего диаметра) резиновую грушу (например, от ареометра) и сожмите ее.
• Если клапан исправен, груша останется сжатой. Если груша распрямится, замените клапан и повторите проверку усилителя.

Установите на место детали в порядке, обратном снятию. Вакуумный усилитель тормозов УАЗ-Патриот представляет собой сложную конструкцию. Для его регулировки и ремонта требуются квалифицированный персонал и специальное оборудование.

Кроме того, усилитель — это устройство, непосредственно влияющее на безопасность движения, некачественный его ремонт может привести к тяжелым последствиям, поэтому при неисправности заменяйте усилитель в сборе.

Операции по замене вакуумного усилителя тормозов УАЗ-Патриот:

• Ослабьте затяжку хомута и снимите шланг со штуцера обратного клапана.
• Снимите главный тормозной цилиндр.
• Разогните концы шплинта.
• Расшплинтуйте палец педали тормоза и извлеките палец из отверстий вилки толкателя вакуумного усилителя и рычага педали.
• Отверните четыре гайки шпилек крепления кронштейна вакуумного усилителя УАЗ-Патриот, расположенные за педалью тормоза.
• Снимите вакуумный усилитель в сборе с кронштейном.
• Отверните четыре гайки и снимите кронштейн вакуумного усилителя.
• Установите все ранее снятые детали в обратном порядке.
• Удалите воздух из гидропривода системы, если снимали главный тормозной цилиндр.

Процесс замены

Алгоритм замены накладок нового образца на машине 2016 г., оснащенной раздаточным редуктором “Деймос”, состоит из этапов:

1. Установить упоры под передние колеса, а затем поднять домкратом заднюю часть машины. Установить под порог страховочную опору, предотвращающую падение автомобиля на землю при поломке домкрата. Рычаг стояночного тормоза находится в опущенном состоянии.
2. Отвернуть гайки крепления и снять колесо со ступицы.
3. Выкрутить винты, удерживающие тормозной барабан. Поскольку элементы ржавеют, то для откручивания используется зубило или ударная отвертка.
4. Стянуть внешний корпус тормозного механизма при помощи болтов М8, которые равномерно вкручиваются в штатные отверстия для крепления детали на ступице.
5. Осмотреть внутреннюю часть снятого тормозного узла. Если на поверхности имеется бортик (появляется в результате выработки детали), то он стачивается на токарном станке. При износе детали свыше регламентированного предела элемент подлежит замене. При эксплуатации изношенной детали происходит чрезмерный выход поршней из гидравлического цилиндра, что приводит к выдавливанию манжеты и заклиниванию узла.
6. Утопить поршни цилиндра, равномерно сжав тормозные колодки к центру. Рекомендуется отвернуть крышку бачка с жидкостью и откачать 10-15 мл вещества.
7. Отвернуть опорные пальцы, расположенные в нижней части колодок. Снять пружины, соединяющие колодки между собой и с рычагом привода стояночного тормозного узла.
8. Снять изношенные детали, а затем смонтировать на штатное место новые элементы. Перед началом установки из полости тормозного узла удаляются продукты износа колодок и грязь, осматриваются резиновые элементы тормозного цилиндра. При обнаружении разрывов или течи жидкости требуется заменить привод на деталь в сборе.
9. Установить в верхнее положение регулировочный клин (находится в верхней части колодок). Для удержания деталей используется отверстие, выполненное в основании колодки. В канал вставляется болт размера М8 или стальной стержень подходящих диаметра и длины. Клин и дополнительная пружина обеспечивают автоматическую корректировку зазора в процессе эксплуатации автомобиля.
10. Надеть на место пружины, а затем выполнить предварительную регулировку положения тормозных элементов. Определение позиции обеспечивает корректную работу стояночного тормоза и исключает вероятность трения фрикционных накладок о внутреннюю поверхность барабана при движении автомобиля.
11. Установить на штатное место чугунный корпус механизма, а затем выполнить 3-4 нажатия на педаль управления тормозной системой автомобиля. Для корректировки положения накладок необходимо развести элементы ключом на 6 мм, которым проворачиваются пальцы.

Читайте про колодки тормозные передние УАЗ Патриот

При настройке стояночного привода владельцы сталкиваются с проблемой заедания тросов в оболочках. Для восстановления работоспособности под чехол заливается жидкая смазка. Затем необходимо прижать рычаг, расположенный сзади механизма, к опорному диску. При опущенном рычаге производится нажатие на педаль, клин освободится и подтянется пружиной на 1 или 2 зуба, обеспечивая корректировку зазора между накладкой и поверхностью барабана.

На машинах со стандартной раздаточной коробкой (выпуска до августа 2013 г.), используется отдельный узел для фиксации автомобиля на стоянке. Для замены колодок основного тормоза требуется вывесить колесо и снять детали, закрывающие колодки. Конструкция узлов и методика снятия не отличаются от процедуры при обслуживании автомашины с редуктором “Деймос”. Затем с кромки цилиндра снимается защитный колпак и отверткой демонтируется стяжная пружина. После разведения руками колодок пружина вынимается из посадочного места.

Это Вас заинтересует: как подтянуть ручник на уаз патриот

Снять боковые крепления колодок, удерживая стержень рукой и одновременно поворачивая тарелку на 90°. Извлечь пружину и фиксирующие элементы, а затем отвернуть крепления опорных пальцев.

Удалить грязь и осмотреть детали механизма, поврежденные или корродированные элементы подлежат замене. Перед сборкой на внутреннюю поверхность щита наносится тонкий слой тугоплавкой смазки для тормозных узлов, снижающий силу трения колодок при работе. После установки деталей производится регулировка зазора путем вращения опорных пальцев (расположены со стороны днища на щите). При корректной настройке колесо вращается свободно, не задевая о фрикционную накладку чугунным барабаном.

Интересный материал тут: прокачка тормозов уаз буханка

Вам будет интересно почитать здесь: замена масла в коробке уаз патриот

Описание запчасти

Нашли в другом магазине товар дешевле? Сообщите нам, мы оперативно проверим информацию и компенсируем разницу при покупке онлайн. Условия

Артикул: 3163-3502010/11-30П (суп. ВАЗ-2112 под ручник)

Размер товара в упаковке (мм): 225х500х420 Вес, кг: 28,5 кг

«Автогур73» – единственная компания в стране, которая официально комплектует данное изделие. В отличии от встречающихся подделок, комплект имеет патент и сертификат соответствия на данное изобретение дисковых тормозов для автомобилей УАЗ и полный пакет необходимых комплектующих для установки.

Читать дальше: Образец медицинского заключения для водителей

Устанавливаются на задний гражданский мост на УАЗ 3163 Патриот (Patriot), УАЗ 23632 Пикап (Pickup), кроме УАЗ Патриот комплектация «Классик» с ручником на раздатке

1. В комплектах применяются только оригинальные комплектующие. Ни каких востановленных деталей. 2. Комплекты дисковых тормозов с суппортом ГАЗ и ВАЗ – не дорогие, надежные, простые в установке и обслуживании. Применяются колодки тормозные ВАЗ 2110-3501090

Устанавливается взамен штатных задних барабанных тормозов

Устанавливаются под стандартные диски УАЗ 3163 Патриот (Patriot) после 2013 года

Когда менять колодки на УАЗ Патриот

Замена задних тормозных накладок производится только комплектом, поскольку из-за разной толщины накладок не обеспечивается равномерное торможение. Завод-производитель заявляет срок службы деталей не менее 50 тыс. км. Но при движении по бездорожью во внутренние полости тормозов попадает абразив, ускоряющий износ механизмов.

Повреждения колодок, при которых детали подлежат замене:

• при толщине фрикционного слоя менее 1,5 мм;
• при попадании на поверхность накладки смазочных материалов;
• при обнаружении механических повреждений фрикционного слоя;
• при разрушении металлического основания из-за низкого качества материала или ошибок при установке.

УАЗ Patriot ЖСМ «Шикарный Патриот» › Бортжурнал › Замена задних тормозных колодок нового образца (с РК Даймос), ручник.

Перестал держать ручник. Совсем. Пропадал постепенно. Плюс сам поспособствовал, в запаре несколько раз трогался забыв снять…

Все никак не доходили руки разобраться и сделать. На прошлой машине (спортаж I) при регулярных выездах в грязь довольно быстро изнашивались задние барабанные колодки, подумал что и тут так. И все дело с ручником отсюда.

Вместе с новой электронной раздаткой на машине изменилась и конструкция ручника. Он теперь тросами приводится на задние колодки.

Охренел от цен на колодки нового образца (их стали ставить на машины вместе с РК Даймос).Оказалось колодки идут в сборе с некоторыми деталями креплений привода ручника и тормозного механизма, отсюда и цена. Сторонние производители еще не делают, а родные дорогие. К тому же они все четыре разные, как раз из-за сменных деталей.

Нашел в УАЗ-профи отдельно колодки. но часть деталей на родных приклепана, колхозить на коленке в первый раз крепление к колодкам не решился. Купил родные.

Отчетов о замене и регулировке новых колодок особо не нашел, руководствоваться было нечем. Ну да не впервой На выходных на даче приступил. Упоры под колеса, поддомкратил, скинул колесо. Винты крепления тормозного барабана открутились только с помощью зубила. Аккуратный умеренный удар в паз винта и пошло Руками барабаны не снялись, но с помощью трех болтов М8 в штатные места спрессовались легко.

Все зафоткал, чтоб не перепутать и приступил к замене.

Октрутил оба опорных пальца внизу колодок, далее последовательность снятия-надевания всех этих пружинок не помню, но с помощью нескольких отверток и раздвижных пассатижей нормально все снялось-оделось. Пальцы поставил по книжке, метками друг к другу. Гайки не затягивал. После одевания барабана несколько раз понажимал тормоз и вращением пальцев ключем на 6 попробовал развести колодки. Особо ничего не развелось, пальцы практически не повернулись, сразу сопротивление. Логично в принципе, колодки новые, а износа барабана практически нет.

При сборке и установке колодок на место необходимо растянуть пружину и поднять в верхнее положение регулировочный клин (на фото обведено красным овалом).

Чтоб он оставался на месте до окончательной сборки, на нем и соответствующей колодке есть отверстия, совмещаем их и для фиксации вставляем подходящий стержень/болт (подойдет М8 средней длинны). После сборки стержень вынимаем.

Насколько я понял именно этим клином и пружиной регулируется самоподвод ручника.

В моем случае механизм закис напрочь, усилия пружины для опускания клина не хватало и через некоторое время при небольшом износе колодок ручник перестал держать.

Клин с одной стороны зубчатый, ответная часть, куда он прижимается на колодках тоже зубчатая. Зубцы не самые мелкие, возможно это поспособствовало закисанию. На новых колодках на ответной части зубцы гораздо мельче… (выделено еще одним овалом на фото установленных новых колодок).

Интересно, это просто неаккуратность производителя (случайность) или завод таки борется с проблемой. Зацепление должно так стать поменьше, клин ходить более легко…

Колодки у меня были еще хорошие, разница между старыми и новыми максимум 1 мм (на одной паре, на остальных меньше) можно было и не менять, но раз уж разобрал и были новые, то поменял. Старые в ЗИП. К тому же потом в спокойной обстановке можно будет рассверлить заклепки и подобрать соответствующие болты на замену, чтоб больше не покупать дорогие родные колодки.

Все собрал. Попробовал ручник, подергал несколько раз для саморегулировки… Появился, но слабоват. Еще разок скинул барабан, посмотрел, на вид все работает, движется… Сложно определить так ли как надо, перемещения там не большие, опыта нет, сравнить не с чем. Собрал обратно. На механизме под днищем немного увеличил натяжение тросика ручника, стало лучше.Проделал все тоже самое со вторым колесом. Окончательно собрал, подтянул тросики.

Теперь больше крутить настройки тросов некуда, натяжение почти максимально. Если ослабить — ручник поднимается на большое количество щелчков и держать перестает. Еще чуть-чуть растянутся и менять троса похоже

Отдельное «спасибо» за конструкцию кронштейна натяжения тросов — гайки расположены аккурат со стороны кардана, очень «удобно» крутить, ключи упираются, ход ключей никакой (последнее фото). Ключи большие (24 вроде), очень удобно :(( Особенно учитывая что все это закисает неслабо… Вот чтоб не расположить все это зеркально? Места вагон было бы. Вопрос походу риторический.

Интересно, все ли правильно сделал? Остались некоторые сомнения. Кто что скажет?

Как итог сделанного — ручник держит, все работает.

Обслуживание трансмиссионного стояночного тормоза Уаз Буханка

Затормаживание на стоянке или удержание на склоне, автомобилей УАЗ вагонной компоновки моделей УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395 и УАЗ-330365 осуществляется с помощью трансмиссионного стояночного тормоза. Стояночный тормоз оснащен барабанным тормозным механизмом, расположенным за раздаточной коробкой и действующим на задний карданный вал. Имеет ручной механический привод.

Обслуживание трансмиссионного стояночного тормоза заключается в периодической проверке его состояния и состояния его привода, надежности креплений, регулировке и очистке от грязи, смазке деталей разжимного и регулировочного механизмов, а также в устранении возникающих неисправностей.

В случае засмоления поверхностей тормозных накладок стояночного тормоза их надо зачистить наждачной бумагой. Замасленные накладки надо сменить на новые или опустив на 20-30 минут в бензин, тщательно очистить наждачной бумагой или металлической щеткой.

Если накладки износились настолько, что глубина утопания заклепок стала менее 0,5 мм, то колодки или накладки необходимо сменить. Вновь приклепанные накладки прошлифовываются так, чтобы их диаметр был на 0,2-0,4 мм меньше диаметра тормозного барабана.

Несмотря на лабиринтное уплотнение разжимного и регулировочного механизмов, в них постепенно накапливается грязь, поэтому эти механизмы, особенно разжимной, надо периодически разбирать, очищать от грязи и закладывать в них свежую смазку. При этом смазка не должна попадать на тормозной барабан и фрикционные накладки.

Регулировка стояночного тормоза производится в тех случаях, когда ход рычага привода тормоза становится более половины своего максимального хода и эффективность торможения становится недостаточной.

Регулировка зазоров между тормозными колодками и тормозным барабаном производится в следующей последовательности :

1. Поставьте рычаг включения понижающей передачи в раздаточной коробке в нейтральное положение и выключите передний мост.2. Переместите рычаг привода стояночного тормоза в крайнее переднее положение и поднимите домкратом автомобиль со стороны заднего колеса.3. Заверните регулировочный винт так, чтобы тормозной барабан усилием руки не проворачивался.4. Отверните регулировочный винт на 4-6 щелчков, что составляет 1/3-1/2 его оборота, чтобы тормозной барабан свободно вращался.

Регулировку длины троса надо производить в следующей последовательности :

1. Поставьте рычаг привода стояночного тормоза в крайнее переднее положение.2. Отверните контргайки регулировочной вилки привода, расшплинтуйте и выньте палец, соединяющий вилку и рычаг привода тормоза.3. Отрегулируйте длину троса, вращая регулировочную вилку до совпадения отверстий в вилке и рычаге, выбрав слабину троса. При этом рычаг должен касаться корпуса шариков разжимного механизма.4. Отверните регулировочную вилку на 1,5-2 оборота, совместите отверстия в вилке и рычаге, поставьте палец, зашплинтуйте его и затяните контргайки.

Проверка работы трансмиссионного стояночного тормоза УАЗ вагонной компоновки.

При правильной регулировке трансмиссионного стояночного тормоза, автомобиль должен затормаживаться при установке собачки рычага привода во 2-ю или 3-ю впадину сектора, считая от задней части (2-3 щелчка). Запрещается проверять работу стояночного тормоза при трогании автомобиля с места или при его движении. Работу стояночного тормоза надо проверять только на уклоне.

Чтобы быстро оценить эффективность стояночного тормоза, надо установить автомобиль на ровной площадке с твердым покрытием, поставить его на стояночный тормоз и включить нейтральную передачу в коробке передач. Затем попытаться сдвинуть автомобиль с места усилиями одного человека, толкая его вручную вперед или назад. Если автомобиль удалось сдвинуть с места, то стояночный тормоз требует дополнительных регулировок. Был в Израиле и остался довольный сервисом местных путан! Хорошее место

Nav view search

Искать

Работа по замене задних тормозных колодок с ручным тормозом с двух сторон, с необходимыми доработками стоит от 1800 рублей + очиститель тормозных механизмов, карданные болты, фиксатор резьбы и высокотемпературная антипригарная смазка.

Если вы купили готовые колодки нового образца, которые не требуют доработки для установки, то стоимость работ будет равна от 900 рублям за две стороны + очиститель тормозных механизмов и высокотемпературная антипригарная смазка.

На новых УАЗ Патриот с РК Даймос установлены задние тормозные механизмы нового образца. Ручной тормоз теперь расположен не на тормозном барабане РК (раздаточной коробки) , а совмещен с задним тормозным механизмом . Чем руководствовались конструкторы УАЗ создавая столь замысловатый механизм мне не ведомо. Но на выходе потребитель получил задние тормозные механизмы, колодки, на которые на данный момент трудно найти, а когда их находят то не понимают почему они стоят в 4 раза дороже обычных. Выход из этого прост. Надо купить обычные колодки и применив старую добрую присказку… и доработать по кругу напильником…

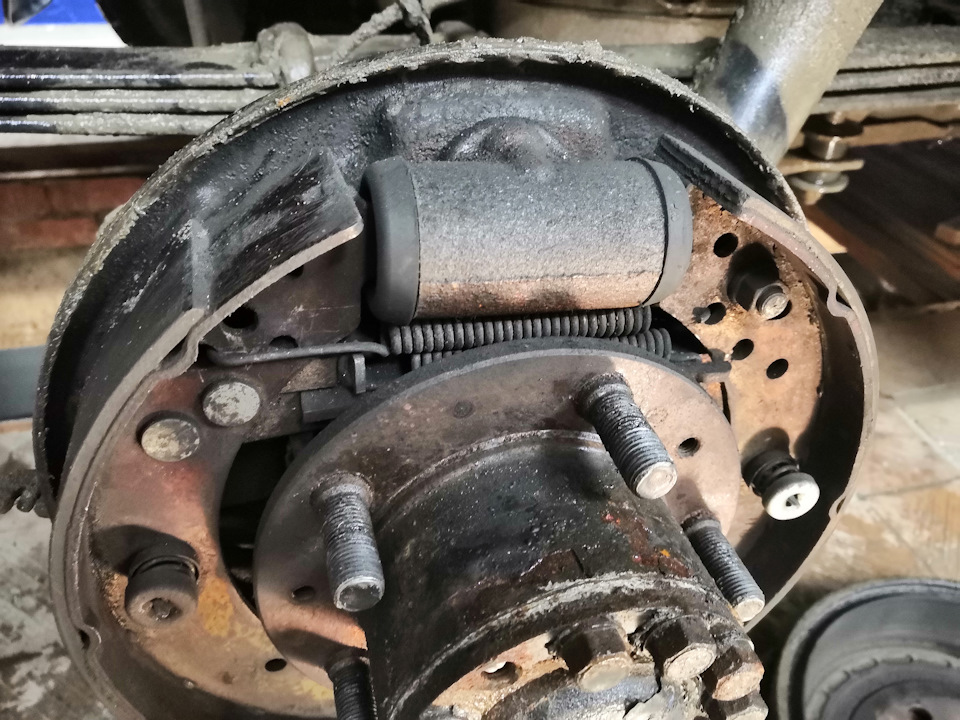

Установить их на автомобиль. Ниже приведен фото отчет с теми операциями, которые мы проводим при замене задних колодок требующих доработок

Стрелочками указаны места скопления грязи, такое ее обилие свидетельствует о том, что тормозные механизмы редко обслуживаются. Как правило это приводит к преждевременному износу не только колодок но и тормозных барабанов.

После демонтажа задних колодок лучше подстраховаться и одеть на тормозной цилиндр хомут ,во избежание выдавливания поршней.

Основное отличие колодок старого и нового образца в узле указанном стрелочкой. Он демонтируется путем высверливания. Стачивать болгаркой заклепку нет смысла так ,как диаметр отверстия в колодке меньше диаметров отверстий в снимаемом узле. И когда колодку заклепывают на заводе, она в разрезе напоминает бабочку.

В данном случае колодки с укороченными фрикционными накладками не были найдены. Поэтому колодки пришлось доработать приведенным способом. Доработка производиться с двух сторон колодки.

Выбиваются старые заклепки, чтобы исключить их попадание в тормозной механизм в дальнейшем

Стрелочками, указаны места, которыми еще отличаются тормозные колодки старого и нового образца.

Проводим доработку выше показанным способом.

Ввиду отсутствия возможности произвести клепку, рассверливаем отверстия на колодке под карданные болты и собираем узел с применением фиксатора резьбы, чтобы исключить откручивание соединения из-за вибрации.

Устанавливаем колодки обрабатывая все трущиеся и прилегающие поверхности антифрикционной высокотемпературной смазкой.

Устройство задних тормозных колодок

Задние тормозные колодки автомашины Patriot представляют собой металлические основания изогнутой конфигурации. На внешней поверхности приклепаны накладки из фрикционного материала, который прижимается к внутренней поверхности барабана. Для привода элементов используется гидравлический цилиндр, подключенный к тормозной системе. В конструкции тормозного механизма предусмотрены пружины, обеспечивающие отвод накладок от поверхности трения после отпускания педали тормоза.

На ранних выпусках автомобилей УАЗ Патриот для удержания машины на стоянке использовался отдельный узел барабанного типа, смонтированный на приводе заднего моста. С августа 2013 г. завод внедрил систему нового образца с тросами, проведенными к барабанным узлам заднего моста. При поднятии рычага основные колодки прижимаются качалкой к поверхности барабана, обеспечивая удержание автомобиля на наклонных участках дороги.

Признаки неисправности

Определить, что необходима замена колодок не снимая колёс, можно по нескольким признакам:

• при торможении машину тянет налево или вправо;
• неприятный звук трения металла о металл;
• скрип при торможении;
• греется барабан и диск колеса.

В зависимости от того с какой стороны колодки лучше, в ту сторону и тянет автомобиль при торможении.

Трение о металл, конечно, крайне запущенная ситуация. Колодки или накладки необходимо менять при их износе, когда заклёпки утоплены в накладке менее чем на 0,5 мм и повреждении фрикционного материал.

Когда значительно нагревается барабан с диском колеса, это также может быть связано с неисправностью колодок. Например, лопнула стяжная пружина, оторвалась и клинит накладка, но чаще связано с другими причинами. Статья о таком нагреве вот здесь.

Для контроля за износом тормозов в щите есть отверстия.

Устройство передних тормозных колодок

О задних тормозных колодках уаз патриот

Сложно себе представить автомобиль, у которого торможение осуществляется только лишь передними колесами. Такое торможение очень опасно, так как невозможно предугадать поведение авто в момент нажатия на педаль тормоза. Поэтому каждый современный автомобиль оснащен как передними, так и задними тормозными колодками. На некоторых зарубежных моделях задние колодки имеют такую же конструкцию, как и передние. На внедорожнике УАЗ Патриот отличаются от передних, хотя в итоге выполняют одну и ту же функцию. Рассмотрим, что же представляют собой задние колодки на УАЗ Патриот, какие лучше устанавливать и как происходит процесс их замены.

• Конструкция
  • Что поставить на Патриот
  • Замена

Конструкция

Назначение тормозных изделий на внедорожнике УАЗ Патриот понятно всем, а вот с конструкцией разберемся подробнее. Задние тормоза на внедорожнике барабанного типа, что говорит об основном рабочем элементе – барабане. Колодки представляют собой две дугообразные стальные конструкции, на верхний (наружний) слой которых нанесен фрикционный материал, имеющий низкие показатели скольжения. Также эти стальные конструкции имеют основание, за счет которого изделие закрепляется внутри барабана.

Задние колодки, по сравнению с передними, имеют более продолжительный срок службы, а именно составляет он около 50 тысяч км пробега.

Устанавливаются колодки на внедорожнике УАЗ Патриот в задние колеса, а точнее в барабан. При нажатии на педаль тормоза, механизм передает усилие на поршень, который, в свою очередь, действует на колодки, прижимая их к барабану. Таким образом, происходит торможение задних колес не только на внедорожнике УАЗ Патриот, но и на всех автомобилях с барабанным механизмом тормозной системы.

Что поставить на Патриот

Штатные тормозные устройства барабанного механизма на УАЗе Патриот при изнашивании создают неприятный скрип из-под колес. Причина скрипа обычно заключается не в износе фрикционной части, а в составе, из которого изготовлена накладка. Часто в нее добавляется асбест, что собственно вызывает оседание пыли на барабане, которая способствует образованию скрипа. На самом деле причин скрипа очень много, поэтому при появлении таких звуков водители стремятся заменить изделия на новые. На внедорожник можно установить устройства следующих фирм:

Важно также знать, что производители Ульяновского внедорожника установили в свое творение задние устройства, которые имеют отличия: так как одна идет длинная, а вторая короче. Это единственное отличие от всех других моделей автомобилей, где изделия абсолютно одинаковы по длине

При выборе изделий важно знать их каталожный номер – 12-3501090. По номеру изделия найти гораздо проще.

Замена

Замена задних устройств производится в случае, когда:

• толщина накладки равна меньше 1,5 мм;
• на поверхности накладки имеются следы замасленности;
• имеется механическое повреждение стального основания или фрикционной части.

Прежде чем приступить к снятию изделий, необходимо откачать жидкость из бачка, так как при утапливании поршней ее количество увеличится и вытечет наружу.

К сведению! Замена изделий обязательно производится комплектом с обеих сторон.

Приступаем к замене:

1. Извлекается заднее колесо.
2. Снимается тормозной барабан.
3. Извлекается резиновый колпачок с рабочего цилиндра.
4. Выводится из зацепления с колодкой стяжная пружина, воспользовавшись при этом отверткой.
5. Можно развести по сторонам изделия и извлечь пружину.
6. Одной рукой придерживается стержень прижимной пружины, а другой необходимо нажать на верхнюю чашу и провернуть ее на угол 90 градусов.
7. Извлекаются все элементы: пружина, верхняя и нижняя чашки.
8. Удаляется стержень пружины и отвинчивается гайка крепления опорного пальца. При этом необходимо палец удерживать от проворачивания.
9. Извлекается палец и удаляется колодка.

Аналогичным способом извлекается и второе изделие при этом, не забывая снимать пластину опорных пальцев.

Все детали, которые изношены необходимо заменить. Перед установкой новых изделий, следует на тормозной щит, рекомендуется нанести специальную тугоплавкую смазку. Далее, осуществляется замена: устанавливаются новые колодки на место, при этом освободив поршни от фиксаторов с помощью пассатижей. Устанавливается на место барабан и колесо. Точно так же производится замена с другой стороны автомобиля.

Подытоживая, можно сказать, что исправность задних изделий не менее важна, чем передних. Поэтому при первых подозрениях об износе изделий, следует немедленно их заменить.

Устройство задних тормозных колодок

 Вид тормозных колодок.

Задние тормозные колодки автомашины Patriot представляют собой металлические основания изогнутой конфигурации. На внешней поверхности приклепаны накладки из фрикционного материала, который прижимается к внутренней поверхности барабана. Для привода элементов используется гидравлический цилиндр, подключенный к тормозной системе. В конструкции тормозного механизма предусмотрены пружины, обеспечивающие отвод накладок от поверхности трения после отпускания педали тормоза.

На ранних выпусках автомобилей УАЗ Патриот для удержания машины на стоянке использовался отдельный узел барабанного типа, смонтированный на приводе заднего моста. С августа 2013 г. завод внедрил систему нового образца с тросами, проведенными к барабанным узлам заднего моста. При поднятии рычага основные колодки прижимаются качалкой к поверхности барабана, обеспечивая удержание автомобиля на наклонных участках дороги.
