Передний мост уаз патриот: снятие и ремонт

Регулировка затяжки шаровых шкворней поворотного кулака переднего моста

Регулирование шаровых шкворней поворотного кулака на заводе выполняется с предварительным натягом вдоль обшей оси шкворней.

При эксплуатации переднего моста уаз с зазорами в шкворневых узлах приводит к преждевременному выходу из строя вкладыша верхнего шкворня.

Регулировку осевого зазора в шаровых шкворнях выполняйте в следующей последовательности:

1. Установите упоры под переднее и заднее колесо;

2. Если регулируете верхний шаровый шкворень,то установите упор под нижний шкворень. Это вызовет разгрузку нагрузки на верхний шкворень и его будет легче регулировать.

3. Открутите гайку 22 и снимите накладку 21 с прокладкой 9;
4. Специальным ключом подтяните зажимную втулку 10 до устранения зазора;
5. Поворотом ключа на 10-20° дотяните эту втулку, чтобы создать предварительный натяг вдоль общей оси шкворней;
6. Смонтируйте накладку 21 с прокладкой 9;
7. Закрутите гайку 22 с крутящим моментом 80-100Н -м (8-10кгс -м);
8. Если осевой зазор не будет ликвидирован, то вторично проведите дотяжку зажимной втулки поворотом ключа еще на 10-20° и закрутите гайку 22 с указанным крутящим моментом;

9. После этого проверьте равенство размеров А и Б от торцев корпуса 8 поворотного кулака до сферы шаровой опоры 17

   Долускается не совпадение размеров А и Б не больше 0,2 мм. Для достижения нужной точности размеров А и Б нужно проводить измерения в плоскости В. Крутящий момент поворота шаровой опоры 17 (или корпуса 8 поворотного кулака, если шаровые опоры не отсоединялись от кожуха полуоси) в любую сторону относительно общей оси шкворней должен быть в рамках 10-15 Н.м (1,0-1,5 кгс/м). Если эти параметры не достигнуты, то регулировку нужно повторить.

Ремонт передней оси

Прогиб передней оси вызывает повышенный износ шин, нарушение взаимной установки передних колес и вследствие этого затрудняет управление автомобилем.

Для определения прогиба оси в отверстия под шкворни вставляют стержни, а на площадки крепления рессор — призмы (призмы на площадках центрируют). Затем устанавливают специальный угольник, имеющий угол в соответствии с конструкцией данной оси (для автомобилей ГАЗ-51 и ЗИС-150 угол = 82°). По зазору между угольником и призмами определяют величину и направление прогиба в вертикальной плоскости, а по отклонению угольника от оси призм — в горизонтальной плоскости. Проверку делают поочередно по двум стержням. Прогиб оси может быть также определен и шаблоном, изготовленным по конфигурации новой оси.

Ось правят под прессом в холодном состоянии. Нагрев оси вызывает нарушение ее термической обработки и допускается в исключительных случаях, когда невозможно выполнить правку в холодном состоянии (например, скручивание и большой изгиб, вызванные аварией).

Изношенные отверстия под шкворни можно восстановить развертыванием их под увеличенный размер шкворня (для шкворней, не имеющих шарико-роликовых подшипников) или развертыванием с последующей запрессовкой в них стальных втулок.

Запрессованные стальные втулки обрабатывают под номинальный или уменьшенный размер шкворня, чтобы использовать старые, перешлифованные шкворни. Изношенные отверстия также восстанавливают металлизацией их с последующей разверткой под номинальный размер.

Частые неисправности

Конструкция переднего ведущего моста отличается повышенной надежностью, возможные неисправности возникают из-за естественного износа трущихся деталей или нарушения условий эксплуатации. Поломки редуктора связаны с потерей герметичности картера или с повреждением зубчатых колес. Владелец автомобиля может самостоятельно найти причину поломки и выполнить ремонт в гаражных условиях.

Высокий уровень шума

Повышенный уровень шума указывает на снижение уровня масла и механический износ подшипников качения или шестерен главной пары и дифференциала. Если доливка смазки не позволила снизить шумность работы, то требуется разобрать узел и заменить изношенные элементы.

Вам будет интересно почитать здесь: масло в мосты уаз

Шум при работе моста возникает из-за некорректной регулировки шестерен главной передачи. Для восстановления нормальных условий работы производится корректировка положения деталей (при помощи стальных прокладок), но при повреждении или износе зубьев обеспечить требуемое пятно контакта невозможно. В этом случае производится комплектная замена зубчатых колес, устанавливать шестерни из разных наборов категорически запрещено.

Подтекание масла

Течь масла из моста Спайсер УАЗ Патриот возникает через прокладку между крышкой и корпусом редуктора, а также через уплотнительный сальник. Причиной дефекта является износ деталей или повреждение элементов в процессе монтажа или обслуживания автомобиля. Для восстановления нормальных условий работы необходимо заменить поврежденные детали, допускается нанесение на поверхность прокладки герметика. После проведения ремонта необходимо восстановить уровень трансмиссионного масла в картере редуктора переднего моста.

Полезный материал здесь: устройство переднего моста уаз буханка

Читайте про замену масла в раздатке УАЗ Патриот

Высыхание смазки

В процессе эксплуатации машины происходит деградация смазки, находящейся в картере моста. При высоких температурах масло испаряется, а при преодолении водных преград в полость попадает вода. Для проверки уровня смазки используется контрольное отверстие, закрытое резьбовой пробкой. Если владелец регулярно преодолевает водные преграды, то рекомендуется установить удлинительные шланги на вентиляционные каналы. Магистрали выводятся под капот автомашины, снижая риск попадания в картеры воды и грязи.

Популярный материал здесь: замена ступичного подшипника уаз патриот передний мост

Заклинивание узла

Заклинивание редуктора происходит в случае повышенного осевого зазора в подшипниковых опорах, на которых вращается ведущий вал главной пары. Из-за перемещения оси нарушается пятно контакта между шестернями, что приводит к износу и разрушению зубьев.

Интересный материал: прямой кардан на уаз патриот

Ремонт переднего моста УАЗ

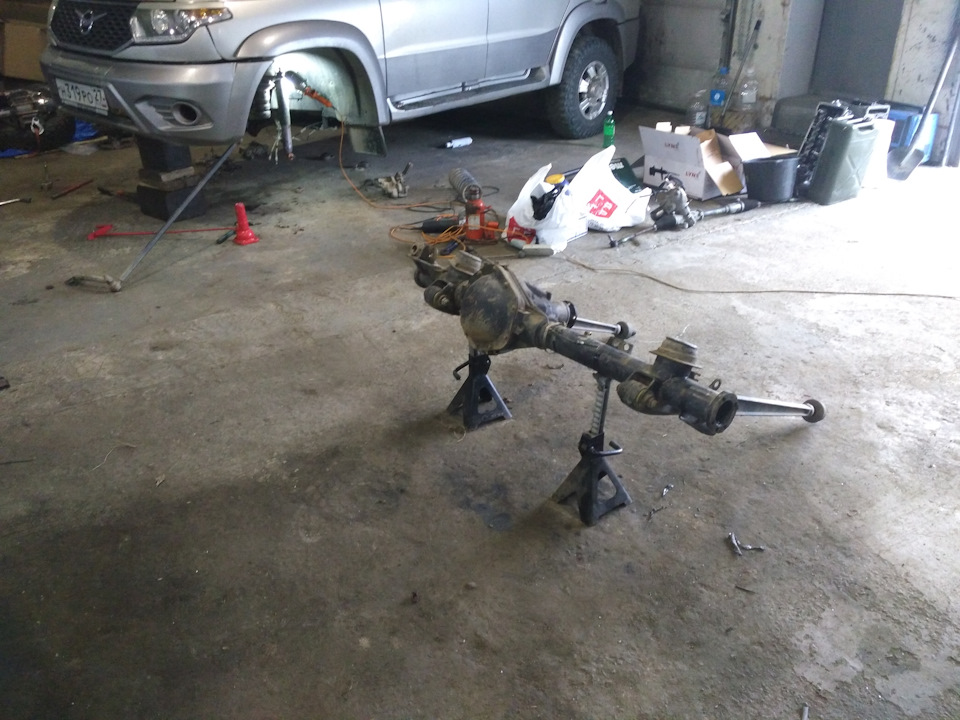

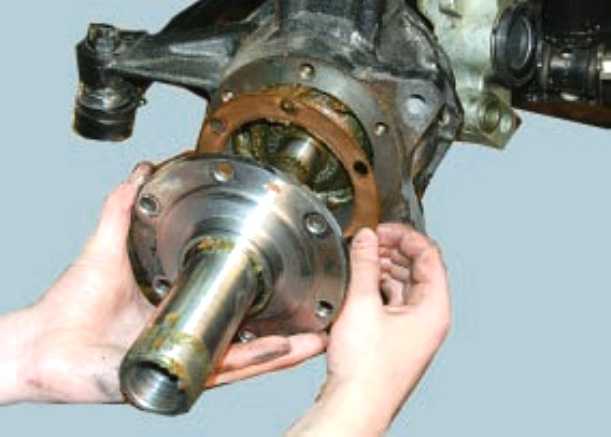

Для проведения ремонта снимите передний ведущий мост с автомобиля и разберите.

После разборки и промывки деталей проверьте их состояние и выявите их пригодность для дальнейшей работы.

Ремонт картера, главной передачи и дифференциала производите в соответствии с указаниями, изложенными в разделе «Задний мост». При изгибе кожуха полуоси его правку производите в холодном состоянии. Изношенные детали поворотных кулаков заменяйте новыми, пользуясь данными табл. 3.9.

Снятие переднего моста производите в следующем порядке:

1. Установите колодки под задние колеса автомобиля.
2. Отсоедините на левом и правом лонжеронах трубопроводы гидравлической тормозной системы от гибкого шланга, идущего к тормозным механизмам передних колес. Отверните гайки крепления гибких шлангов и снимите их.
3. Отверните гайки крепления нижних концов амортизаторов.
4. Отверните болты крепления переднего карданного вала к фланцу ведущей шестерни.
5. Расшплинтуйте и отверните гайку шарового пальца сошки, отсоединив тягу от сошки.
6. Отверните гайки крепления стремянок передних рессор, снимите подкладки, стремянки и накладки. Поднимите за раму переднюю часть автомобиля.

Примечание При снятии моста с пружинной подвеской выполните операции 1–5. Затем отсоедините стабилизатор 16 (см. Рисунок 196) поперечной устойчивости от продольных рычагов 1 подвески, поперечную тягу 2 от кронштейна 11 на раме, задние концы продольных рычагов 1 от кронштейнов 5 на раме.

Ремонт своими руками

Конструкция передней балки допускает проведение ремонтных работ своими силами, но часть работ выполняется в условиях сервиса. Например, владелец автомобиля не может корректно отрегулировать угол отклонения передних колес. В схеме балки предусмотрен упорный болт, не позволяющий отклонить кулак на угол больше 31-32°, но определение параметра возможно только на стенде.

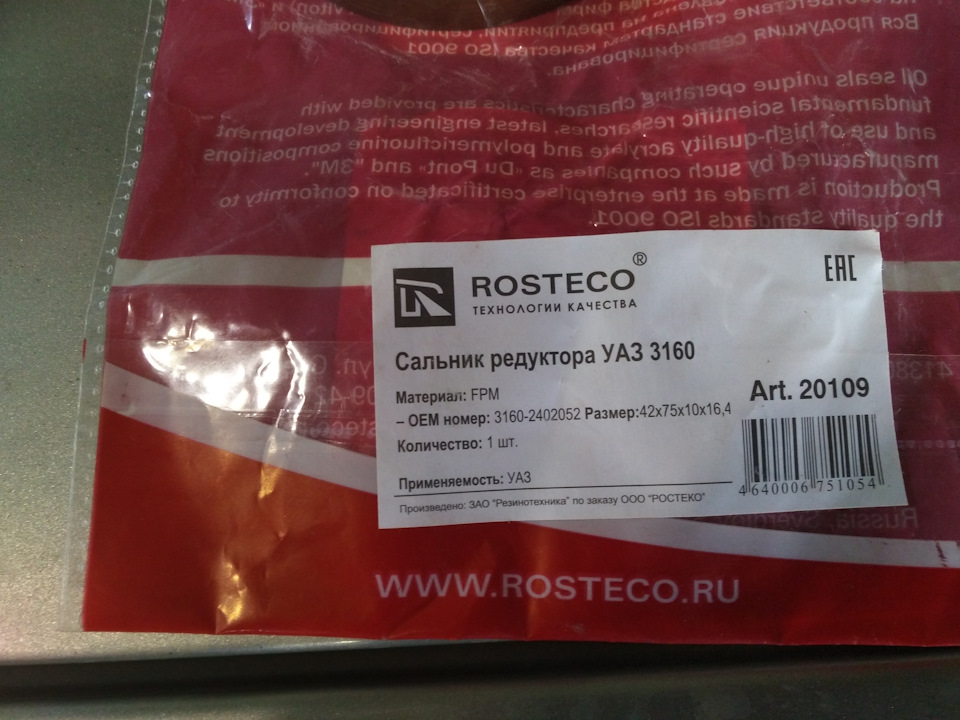

Алгоритм действий при установке нового сальника ведущего вала:

1. Установить автомашину на ровную площадку, а затем затянуть стояночный тормоз и подложить под колеса упоры.
2. Отвернуть при помощи гаечных ключей 4 болта, удерживающих фланец карданного вала на ответной площадке, расположенной на хвостовике ведущего вала. Для облегчения процедуры рекомендуется обработать резьбу жидкостью WD40.
3. Вынуть болты и отвести приводной вал в сторону.

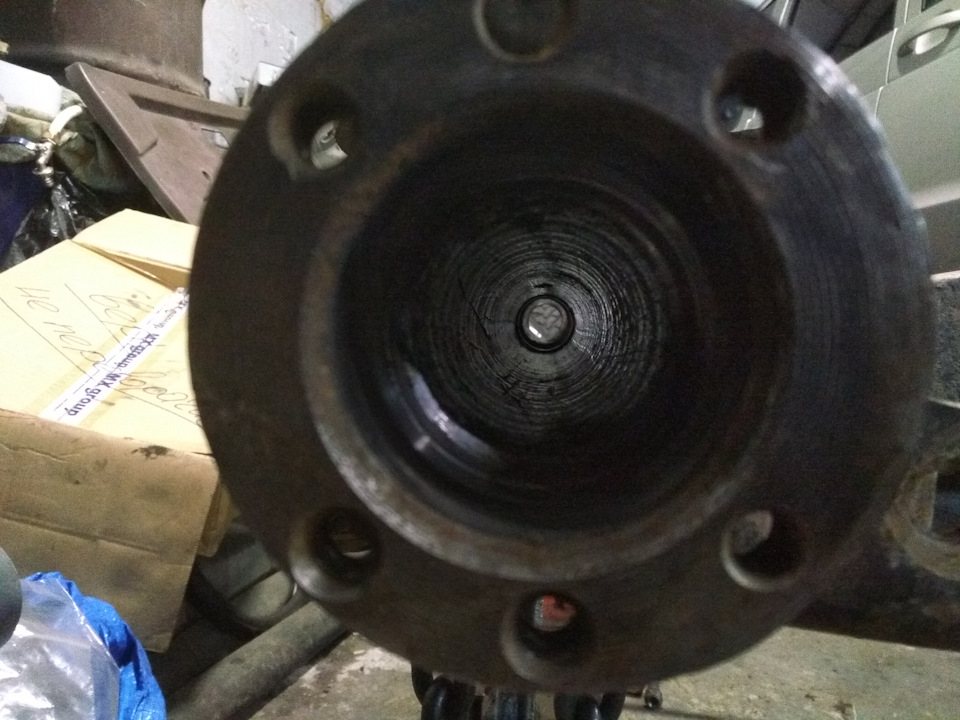

4. Открутить центральную гайку, удерживающую фланец с отражателем на ведущей оси редуктора переднего моста.
5. Подцепить отверткой или шилом изношенный сальник, а затем извлечь деталь из посадочного отверстия.
6. Протереть поверхность ветошью от остатков масла и пыли.

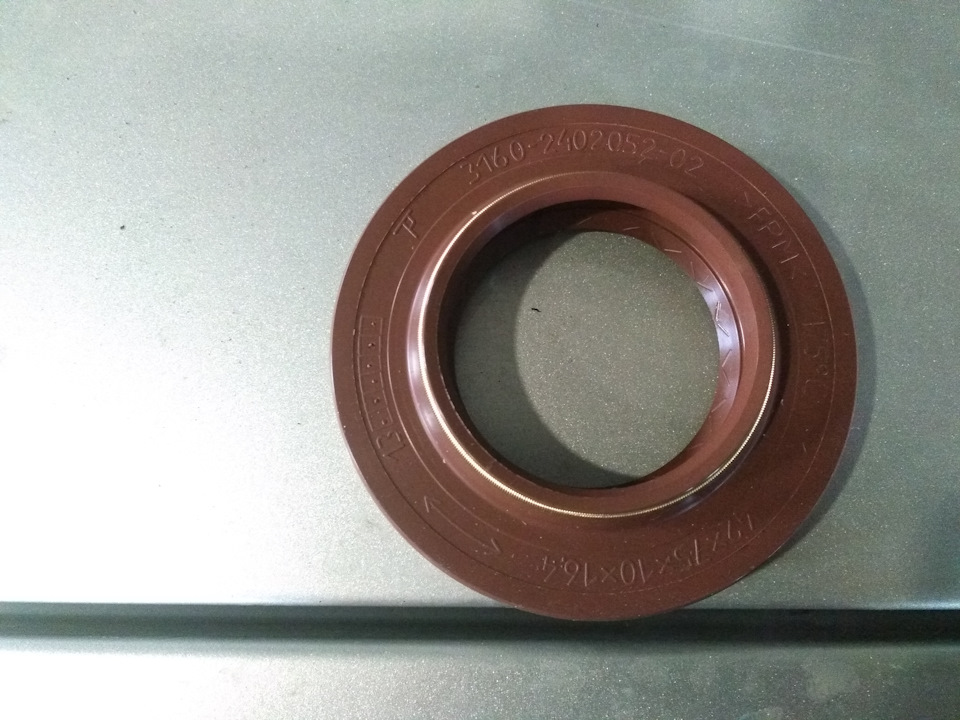

7. Установить на штатное место новый сальник, изношенная деталь используется в качестве оправки.
8. Смонтировать на вал шайбу и фланец, а затем затянуть гайку крепления.

В процессе самостоятельного обслуживания возникает необходимость корректировки схождения передних дисков с шинами. Для изменения параметра используется поперечная рулевая тяга, в которой предусмотрена муфта со стопорными гайками. Перед настройкой производится проверка шарниров рулевых тяг и ступичных подшипников, в которых не должно быть люфта. Для определения угла необходимо измерить расстояния между средними линиями на боковинах шин. При корректной настройке зазор спереди на 0,5-1,5 мм превышает расстояние между шинами сзади.

Внедорожники УАЗ Патриот, Хантер с завода оснащаются двумя ведущими мостами: передним и задним. Благодаря наличию двух мостов на внедорожнике УАЗ Патриот его проходимости нет равных. Передний мост, в отличие от заднего, является управляемым. Это свидетельствует о том, что передний мост включается только в случае необходимости. Мост, который устанавливается на УАЗ, называется Спайсер. Разработан он был еще в далеких 90 годах, и с каждым годом все совершенствовался и дополнялся

На сегодня ходят такие известия, что Спайсер скоро вытеснит старые конструкции агрегатов, которые устанавливаются на «буханки» и «козлики».
Сегодня уделим внимание переднему мосту Спайсер внедорожника УАЗ Патриот. Что собой представляет, особенности, плюсы и способ регулировки изделия.

Как проверить правильность регулировки моста УАЗ Патриот.

Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит.
1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы.

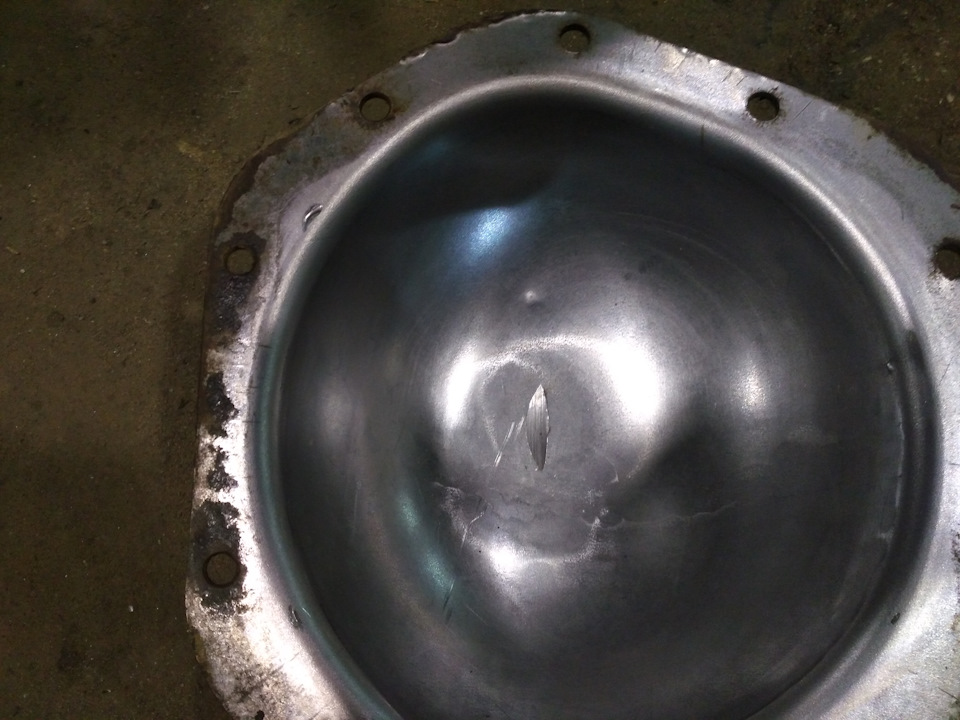

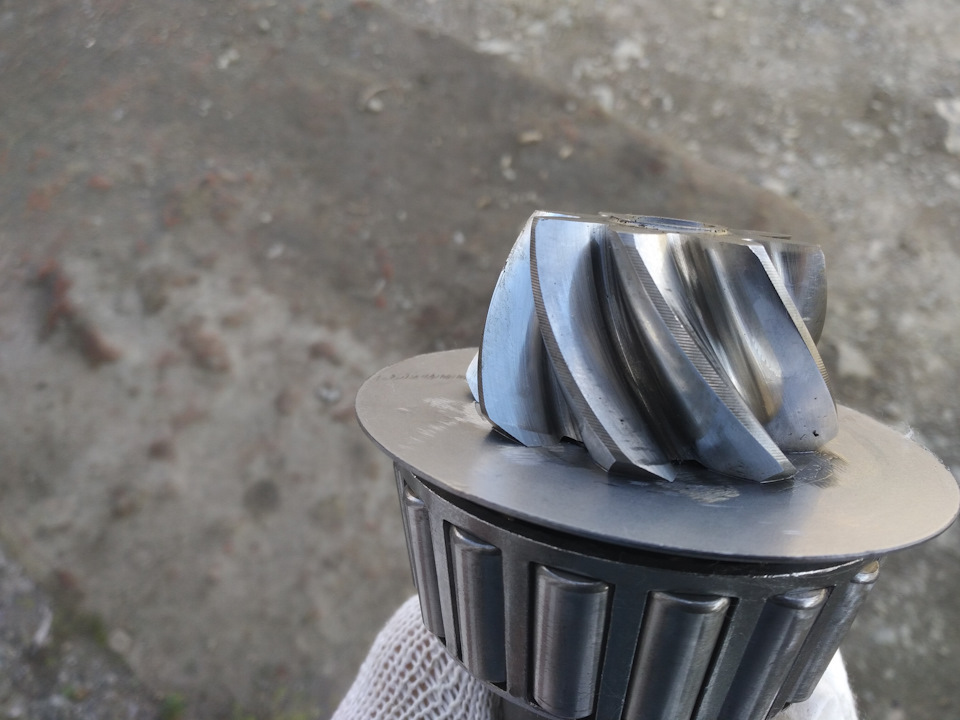

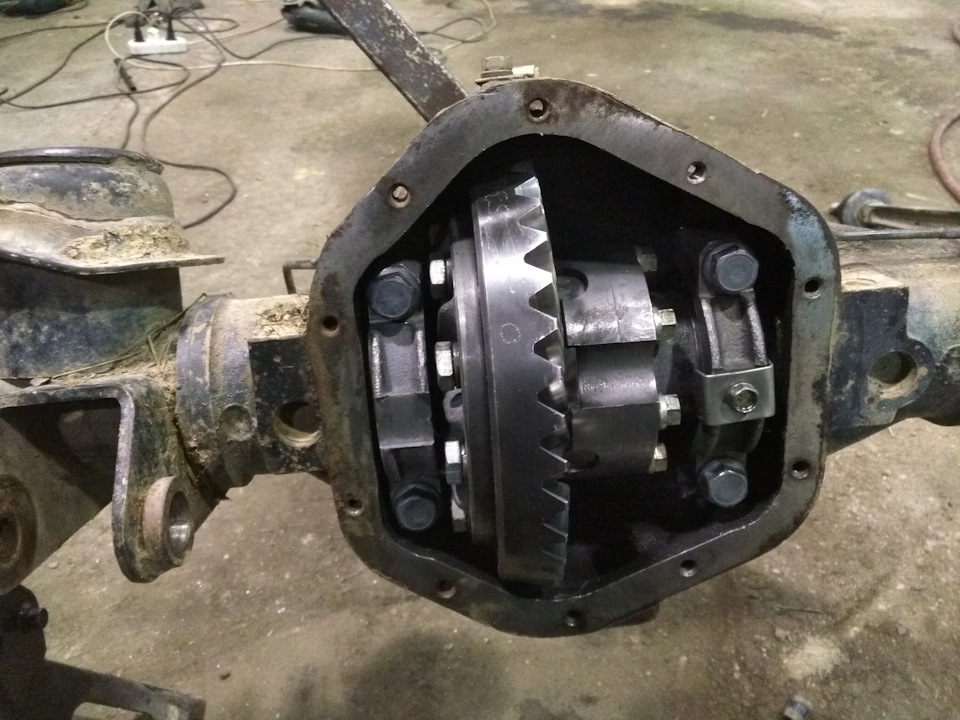

2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то…
3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил.

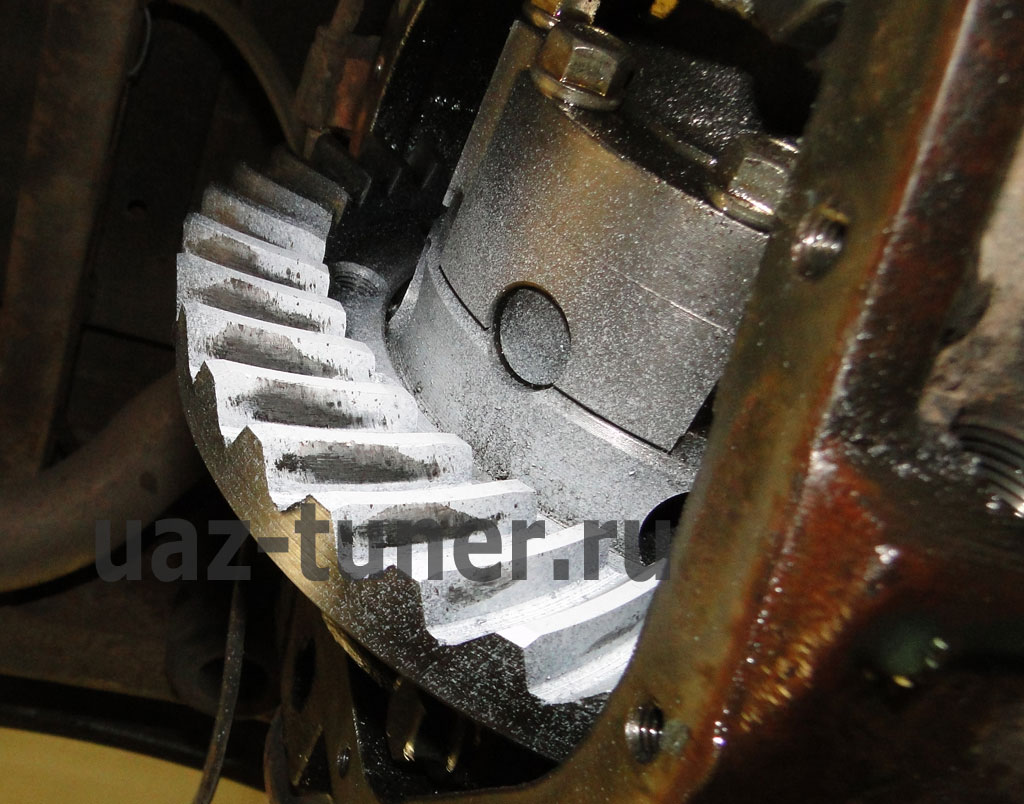

4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот.

На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:

После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Замена масла

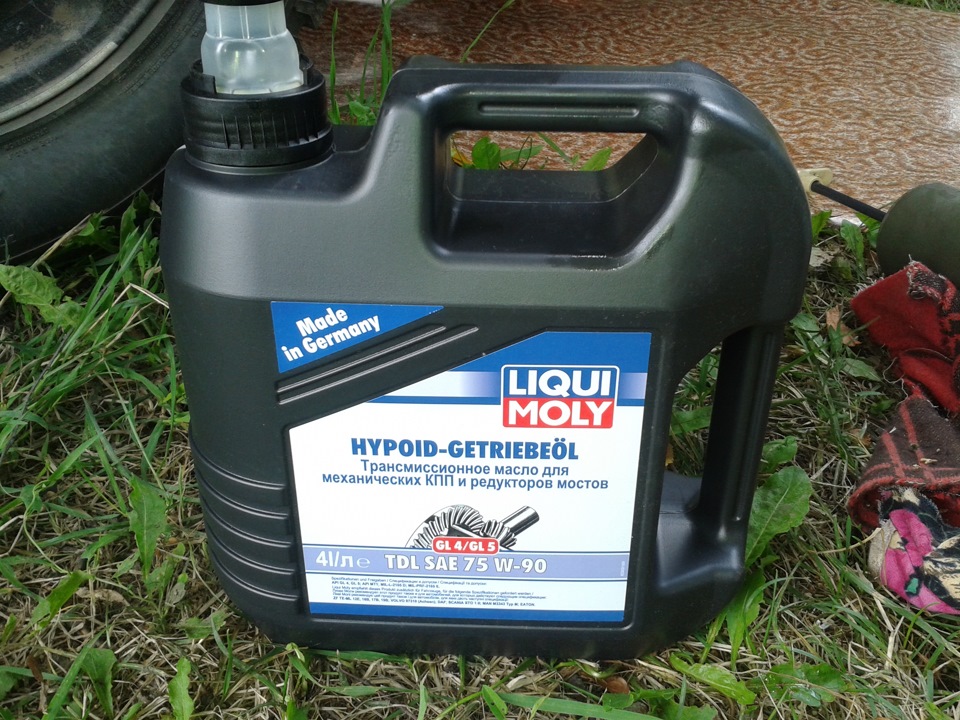

В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.

Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.

Сапуны. Вывод сапунов в подкапотное пространство

Эту доработку рекомендуем сделать абсолютно всем, тем более, что затраты на нее относительно небольшие.

Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.

На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.

Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.

Снятие и ремонт переднего моста

Передний мост УАЗ буханка имеет простое устройство, что позволяет выполнить ремонт своими руками при наличии минимальных технических знаний. Для снятия узла с автомобиля необходимо:

• Автомобиль на смотровую яму, эстакаду или подъемник;
• Обездвижить машину для предотвращения самопроизвольного прокатывания. Для этого под задние колёса устанавливать противооткатные устройства (башмаки);
• Поддомкратить раму автомобиля. Для одновременного поднятия обеих сторон домкрат устанавливают в передней части рамы по центру;
• Во избежание получения травм раму автомобиля установить на специализированные опоры;
• Открутить гайки крепления моста к полуэллиптическим рессорам;
• Демонтировать тягу рулевой сошки;
• Открутить гайки крепления амортизаторов;
• Демонтировать амортизаторы;
• Снять ведущую ось автомобиля.

Выполнить ремонт и регулировку передней оси автомобиля УАЗ буханка может человек, имеющий определенные навыки в ремонте техники. Для диагностики неисправности необходимо провести визуальный осмотр узла. С наружной стороны картер UAZ осматривают на предмет потеков масла. Наличие масляных потеков свидетельствует о разгерметизации картера. Для устранения течи масла необходимо заменить прокладки и сальники. При установке прокладки смазываются герметиком.

После разборки узла необходимо обратить внимание на целостность подшипников. Вышедшие из строя детали необходимо заменить новыми. Особое внимание уделяют изношенности вращающихся деталей

При превышении допустимой нормы следует заменить изношенные части

Особое внимание уделяют изношенности вращающихся деталей. При превышении допустимой нормы следует заменить изношенные части

Из вышеперечисленного следует, что передний мост УАЗ, благодаря своей конструкции, улучшает технические характеристики автомобиля. Передний мост оборудован поворотными механизмами. Это позволяет передавать крутящий момент от редуктора к колесам транспортного средства независимо от угла их поворота. Возможно разобщение редуктора и колесных механизмов путем выключения муфт.

ШРУС УАЗ, Бирфильд/Вейс/Виллис/Крестовины

Особенности конструкции

Картер моста состоит из неразъёмного литого картера главной передачи, запрессованных в него кожухов (чулков) полуосей и штампованной крышки картера.

Отсутствие разъёма в поперечной плоскости моста придаёт конструкции высокую жёсткость, ненагруженность соединения крышки и картера уменьшает вероятность течи по стыку, а размещение главной передачи и дифференциала в едином картере обеспечивает высокую точность зацепления и более благоприятные условия для работы подшипников.

Благодаря всем эти особенностям конструкции реальный ресурс мостов значительно возрос. Кроме того, теперь для доступа к главной паре и дифференциалу не надо его снимать и «половинить» – достаточно просто снять крышку.

Для уменьшения коробления ведомой шестерни при её термообработке и, как следствие, снижения шумности, повышения надёжности и долговечности главной передачи была увеличена на 8 мм толщина «подложки» ведомой шестерни.Однако, эта мера привела к изменению левой чашки дифференциала. Но, новый дифференциал можно будет использовать на прежних одноступенчатых мостах с разъёмным картером при условии установки на шипе чашки кольца-компенсатора.

Мосты «Спайсер» унифицированы с одноступенчатыми мостами старой конструкции ещё по целому ряду деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новая двукромочная манжета фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ».

Что касается передних ведущих и управляемых мостов, то здесь, кроме вышеизложенных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС) типа «Бирфильд», которые гораздо долговечнее шарниров старой конструкции («Вейс»). В настоящее время такими шарнирами комплектуется все мосты типа «Спайсер» и «Тимкен». Нелишне будет напомнить, что для смазывания шарниров «Бирфильд» используется специальная смазка ШРУС-4, которую нужно закладывать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Применение смазок другого типа, в том числе традиционной «Литол-24», недопустимо. В процессе эксплуатации добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака по прежнему заполняется смазкой «Литол-24».

 Главная передача:
1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Выпускаемые заводом мосты типа «Спайсер» имеют передаточное число 4,111 (37:9) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 – на автомобили с дизельными двигателями.

Ремонт переднего моста

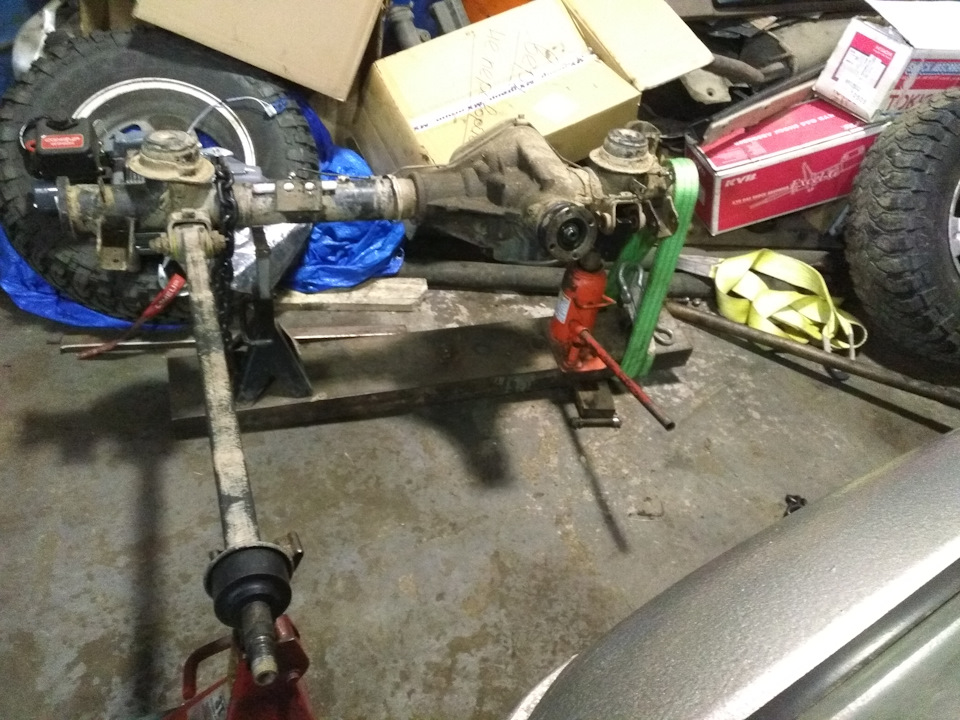

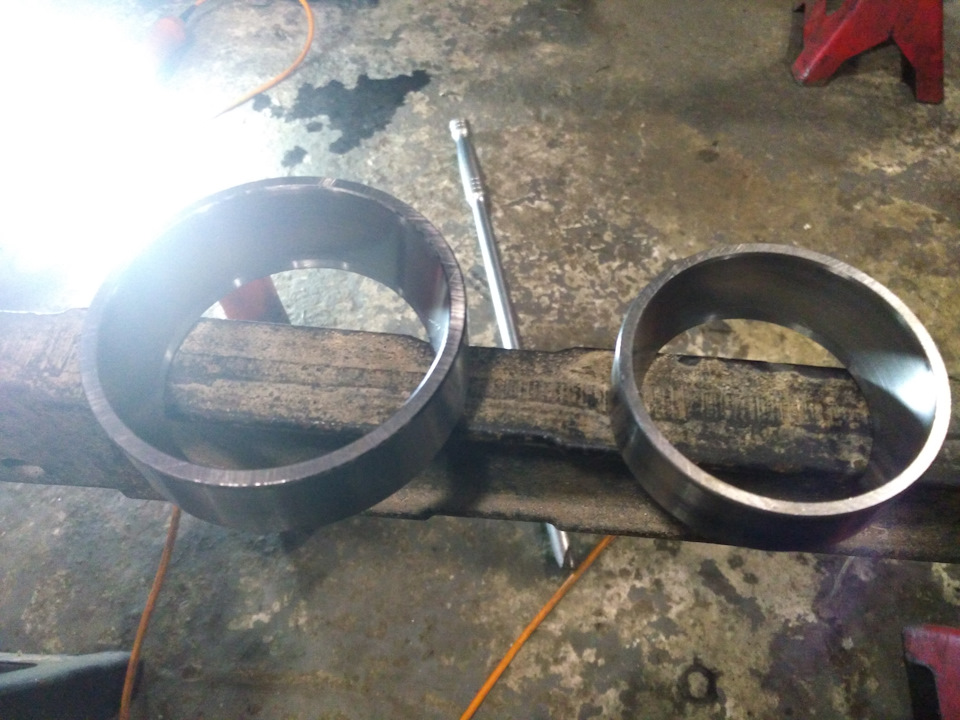

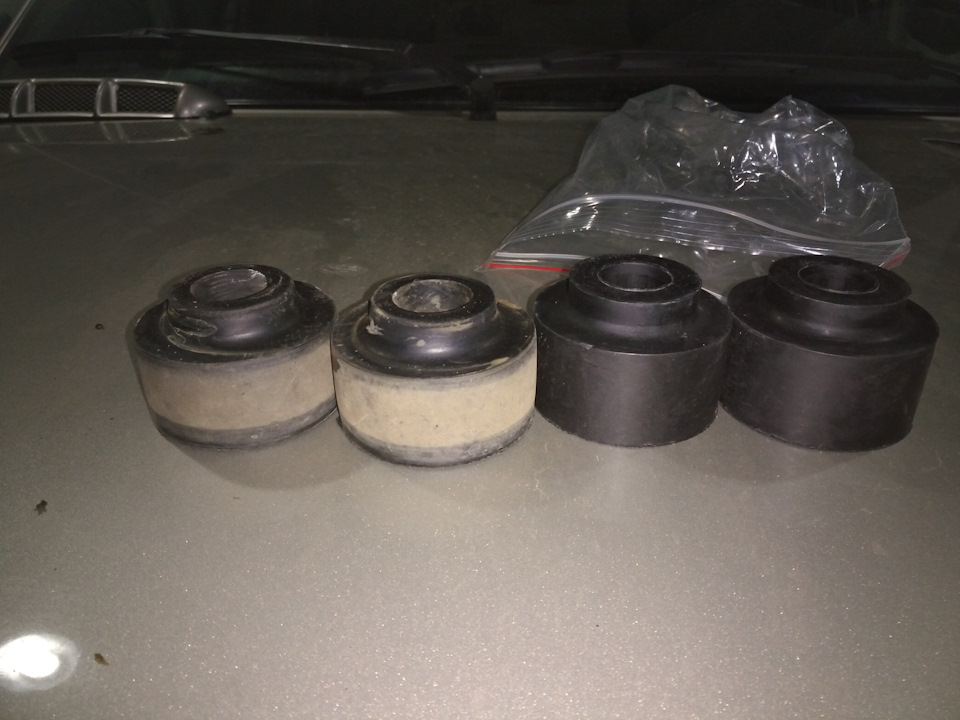

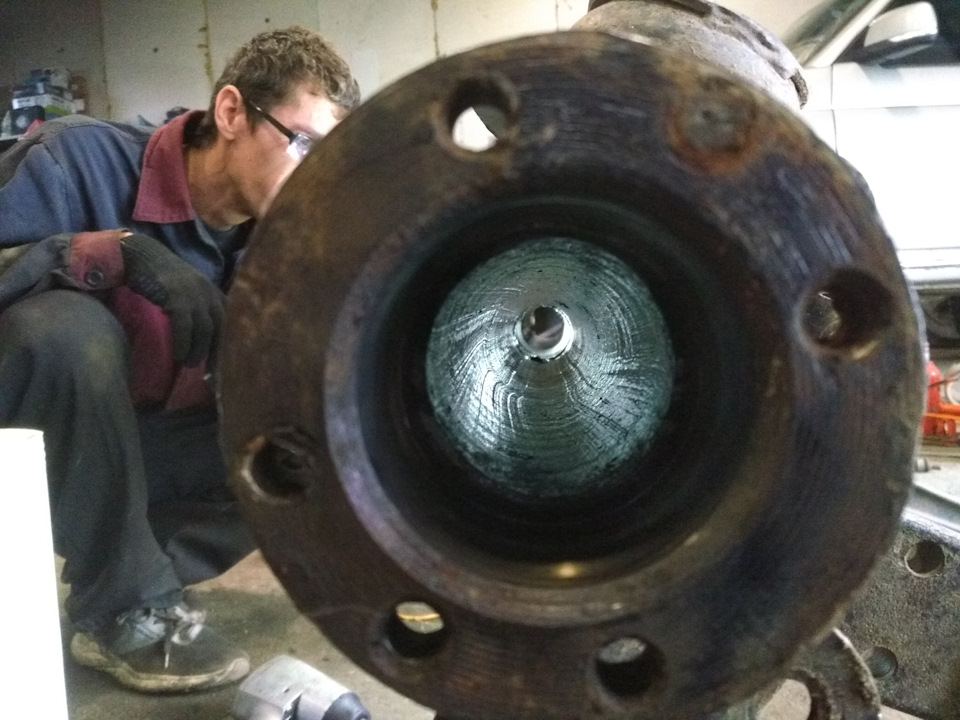

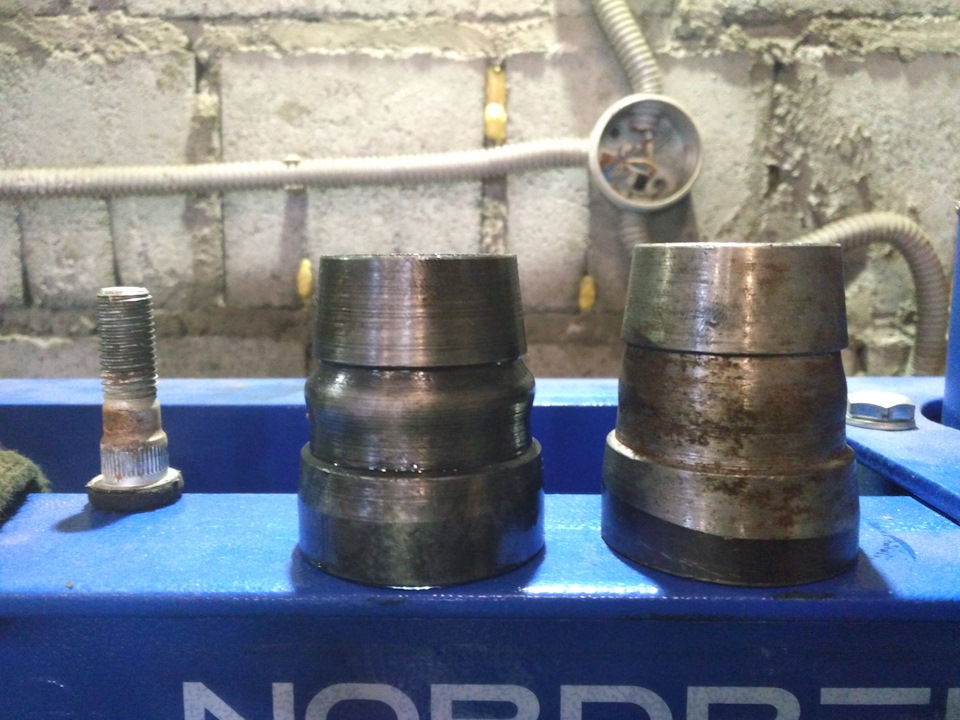

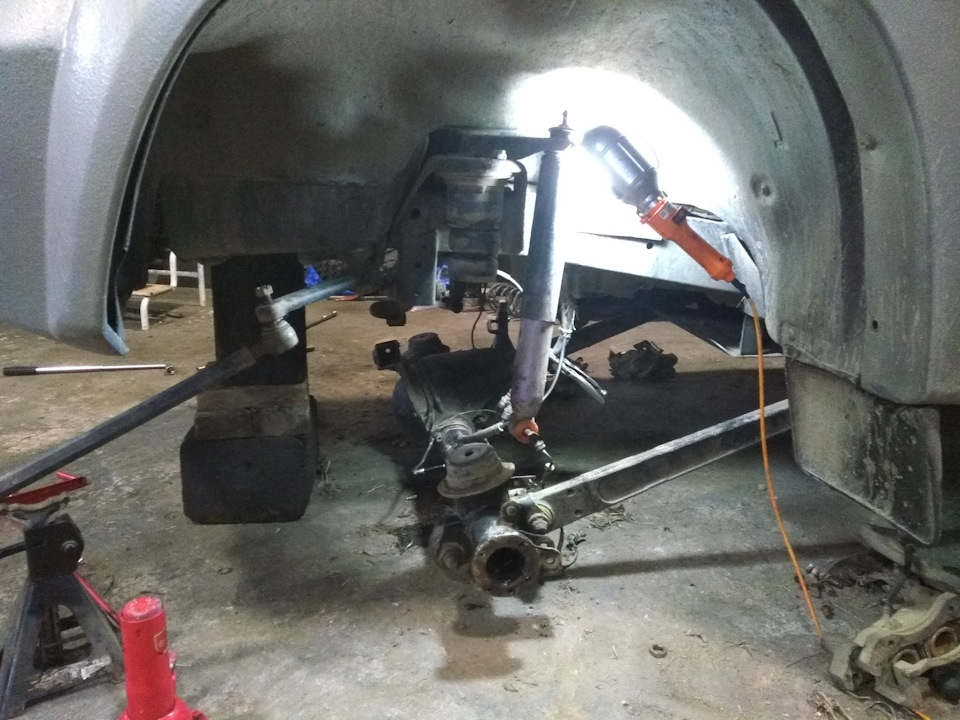

Спустя 4 года эксплуатации автомобиля зашумел передний мост. Не сильно, просто появился небольшой гул. В основном ездил с выключенными хабами. Хорошо что задняя винтовая блокировка позволяет почти не включать полный привод. Решено было в остаток отпуска снять осмотреть и заодно выровнять геометрию, так как была деформация правого чулка. Да да в отличии от многих диванных экспертов я машину эксплуатирую по прямому назначению и не всегда по дорогам общего пользования. И не умираю от сердечного приступа при виде царапины на поверхности краски. В общем договариваюсь с Алексеем( Lexikon78 ) и загоняю машину на ремонт к нему на СТО. Вот уж кто действительно мастер на все руки и человек увлечен машинами. Снимаю мост, разбираю и начинаю дефектовку. Прежде всего слив масло обнаруживаю металлическую стружку, но воды в мосту нет хотя в последнее время ездил по речкам изрядно. Отворачиваю крышку редуктора и первое, что бросается в глаза это открученные бугеля дифференциала. Привет мне не посадившего болты на фиксатор резьбы. Хорошо, что ГП не пострадала. даже крышку редуктора немного погрызло вот что за шум был. Подшипники дифференциала тоже отлично себя чувствуют, а вот подшипники ведущей шестерни мне не понравились как ведут себя, при прокрутке слегка подкусывают, так что однозначно замена. Как сальник редуктора не течет, но сразу решено было поменять на «ростековский» арт. 20109. Заодно меняем одноразовую распорную втулку. Что бы упростить себе процесс регулировки втулку немного сминаю прессом, а потом уже дожимаю гайкой фиксации фланца с постоянным контролем усилия поворота фланца. Заглядываем в длинный чулок и видим, что отверстия в чулках в районе фланцев не совпадают. Мост дугой ничего страшного. Беру швеллер у Руслана, и домкрат в 15 тн. Цепляем мост к швеллеру и выставляем так, что бы плоскость в которой нужно выгибать была вертикальной. Для фиксации моста использовал строп с одной стороны и цепь с другой. Потихоньку давя домкратом в район крепления продольной тяги мост начинает выравниваться. Делать надо постепенно, что бы не лопнул чугунный редуктор. У меня на данную процедуру ушел весь день. Проверяем геометрию с помощью двух строительных уровней и рулетки. Данная методика наглядно показана в статье у Хасана. После выравнивания установил редуктор на место, не забыв намазать фиксатором резьбы болты. Крышку собрал на герметике и новой прокладке. В общем я доволен что ремонт моста оказался дешевле чем покупать новый редуктор. Заодно поменял резиновые подушки продольных тяг за 70 тыс. км они уже просели на пару мм.

Цена вопроса: 2 000 ₽ Пробег: 69 000 км

00-DAK-zr07-09

Оснащенный ДАКом «УАЗ-Патриот» берет 40-градусный подъем с места, преодолевая попутно диагональную канаву на середине восхождения. Оснащенный ДАКом «УАЗ-Патриот» берет 40-градусный подъем с места, преодолевая попутно диагональную канаву на середине восхождения.

Как известно, классический дифференциал, который еще именуют свободным, имеет весьма существенный недостаток: большую часть мощности он передает на то колесо, которое в меньшей степени способно ее реализовать. Наверняка многие попадали в такую ситуацию, когда одно из колес, оказавшись на льду или в яме, беспомощно шлифует поверхность, а второе, хотя и имеет нормальный контакт с дорогой, стоит на месте. Для борьбы с врожденным недостатком конструкторы придумывают различные схемы блокировок — от ручных до автоматических, приводимых в действие гидравликой, электроникой или за счет трения. Однако ручные системы отвлекают от управления машиной, да и автоматика не без греха, поскольку срабатывает от разности скоростей колес, отчего не может заблокировать дифференциал мгновенно. Но главное, что каждый из таких узлов сложен, громоздок и недешев.

ДАК — дифференциал автоматический Красикова — состоит всего из пяти деталей (не считая крепежа и шариков), имеет те же габариты, что и классический узел, да и весит примерно столько же. Принцип работы красив и прост — он подробно описан на сайте разработчика: www.dak4x4.com. В поворотах или на кочках, когда колеса вращаются с разной скоростью, соединенные с полуосями шнеки просто перекатывают шарики по замкнутым цепочкам — налицо все признаки свободного дифференциала. Но так происходит только до тех пор, пока оба колеса реализуют равный или близкий к равному крутящий момент. Стоит одному из колес потерять контакт с покрытием, как шарики распираются в каналах и закусывают шнеки, не позволяя последним проворачиваться друг относительно друга — узел заблокирован. Когда же колеса вновь окажутся в равных условиях по моменту, дифференциал автоматически разблокируется.

Устройство, особенности конструкции и обслуживания.

На автомобили УАЗ Патриот и УАЗ Хантер, а также все модели на их базе, устанавливаются передние и задние одноступенчатые ведущие мосты типа Спайсер с неразъемным картером, названные так по фамилии американского инженера Кларенса Спайсера, автора более чем тридцати патентов и владельца компании Spicer Manufacturing Company, сейчас — Dana Corporation.

Передний и задний мост типа Спайсер начали устанавливать на автомобиля Уаз-3160 и Уаз-3162 Симбир, взамен мостов старой конструкции, а с них они уже по наследству перешли на УАЗ Патриот, УАЗ Пикап, УАЗ Карго и УАЗ Хантер.

Передний и задний мост типа Спайсер на УАЗ Патриот, устройство.

Передний мост комбинированный, одновременно выполняет функции ведущего и управляемого, представляет собой жесткую пустотелую балку, внутри которой размещены главная гипоидная передача и дифференциал. От главной передачи крутящий момент передается на передние ступицы через полуоси.

Полуось представляет собой единую деталь с шарнирами равных угловых скоростей (ШРУС) типа Рцеппа-Бирфильд, названным так по имени его изобретателя Альфреда Рцеппа и американской фирмы Бирфильд производившей его по патенту. Он компактнее шарнира Бендикс-Вейс на мостах Тимкен, может работать при больших углах и передавать больший крутящий момент.Передний мост УАЗ Патриот В настоящее время такими шарнирами комплектуется и передние мосты старой конструкции типа Тимкен до сих пор устанавливаемые на автомобили УАЗ легкового и грузопассажирского модельного ряда. По этой причине они обзавелись названием — гибридные мосты.

Задний мост представляет собой жесткую пустотелую балку, на концах которой на подшипниках установлены ступицы ведущих колес, а внутри размещены главная гипоидная передача и дифференциал. От главной передачи крутящий момент передается через полуоси на ступицу. Передний и задний мост имеют аналогичные по конструкции главные передачи и дифференциалы.Задний мост УАЗ Патриот

Особенности конструкции переднего и заднего моста типа Спайсер.

Мосты типа Спайсер во многом унифицированы с одноступенчатыми мостами старой конструкции типа Тимкен, у них одинаковые подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов.

Толщина подложки ведомой шестерни в новых мостах была увеличена на 8 миллиметров, это снизило шумность и повысило надежность главной передачи. Новый дифференциал может быть использован на старых одноступенчатых мостах с разъемным картером при условии установки на шипе чашки кольца-компенсатора.

Выпускаемые в настоящее время передние и задние мосты типа Спайсер имеют передаточное число главной передачи 4.111 или 4.625. Первые устанавливаются в основном на автомобили УАЗ с бензиновыми двигателями, а вторые – на автомобили с дизельными двигателями, и все автомобили начиная с 2015 модельного года.

На автомобили УАЗ Хантер и все модели на его базе устанавливаются так называемые узкие мосты с колеей 1445 мм, каталожный номер переднего моста 31605-2300011 — передаточное число главной передачи 4.111, или 31608-2300011 с передаточным числом 4.625. Каталожный номер заднего моста 31605-2400010-30 — передаточное число 4.111 или 31514-2400010-10 — с 4.625.

Особенности конструкции.

Для придания конструкции наибольшей прочности толщина подложки увеличена почти на 10 миллиметров. В итоге значительно выросла надежность, но уменьшился уровень шума. Первый тип в основном использовался на авто с бензиновыми мотором, вторые только на дизельные, выпускаемые с 2015 года.

При покупке также стоит учитывать, что ширина мостов для некоторых моделей отличается. Например, на Хантеры устанавливаются передние узлы с каталожным номером 31605-2300011. Они обеспечивают размер колеи 1445 миллиметров, передаточное число 4,111. На Патриоты и пикапы устанавливается модель 3162-2400010-10

Задний узел имеет каталожный номер 3162-2400010-10 с передаточным числом 4,111.

Основные типы неисправностей и их причины

Посмотрим на возможные неисправности, подстерегающие водителя при эксплуатации УАЗ Патриот, связанные с конструкцией моста. Как правило, связаны они с чрезмерным износом либо эксплуатацией в тяжелых условиях, либо естественным старением металлических составляющих и могут выражаться в следующих признаках:

1. Увеличение уровня шума в работе моста, что может быть вызвано сработкой подшипников дифференциала, их некорректной регулировкой либо недостаточным уровнем смазки в поддоне картера.
2. Возникновение стуков в момент трогания машины с места — чаще всего обусловлено износом оси сателлитов.
3. В работе переднего моста Патриота могут увеличиваться шумы в процессе разгона и/или торможения. Связано это, как правило, с нарушенным зазором шестеренок главной передачи или плохим зацеплением. Другой причиной явления могут быть увеличенные зазоры самих подшипников.
4. Снижение (потеря) уровня масла губительна по ряду причин. Во-первых, сальник моста сразу теряет в своей упругости. Во-вторых, хуже держится крышка моста, а также изнашиваются сальники внутренних шарниров.
5. Если в процессе прохождения поворотов наблюдается шум, то, скорее всего, речь идет об износе ШРУСов.

Также будет интересно почитать: ЗМЗ 409 — 2.7-литровый двигатель для Патриота и других УАЗов

Неисправности задний и передний мост УАЗ Патриот

— Поломка зубьев главной пары.
— Поломка зубьев полуосей.
— Течь масла через сальники.
— Износ или разрушение подшипников дифференциала.
— Износ или разрушение зубьев главной пары.
— Износ и разрушение подшипников ступиц.
— Разрушение регулировочных шайб.

Причины неисправностей

— Неправильная эксплуатация. УАЗ Патриот — это заднеприводный автомобиль с подключаемым передним мостом. Если вы ездите с подключенным передним мостом по твердым дорогам, да еще и с поворотами(!), то трансмиссия долго не проживет.
— Наличие осевого зазора в подшипниках ведущей шестерни главной передачи.
— Наличие осевого зазора в подшипниках дифференциала главной передачи.
— Износ деталей, обычно из-за отсутствия необходимого количества и качества трансмиссионного масла.
— Износ деталей из-за низкого качества. Качественные подшипники, регулировочные кольца надо поискать.
— Перегрузки при эксплуатации из-за необходимости (например, соревнования) или неумения водить.
— Неправильная регулировка главной пары.
— Не своевременная замена трансмиссионного масла.
— Эксплуатация с маркой трансмиссионного масла не по сезону.
— Перегрузки от блокировок.
— Длительная эксплуатация с разным давлением в шинах.
— Биение карданного вала (низкое качество вала, разрушение крестовин, разрушение подвесного подшипника).
— Отсутствие смазки в шлицевом соединении карданного вала.
— Не правильный тюнинг — длина и ход карданного вала не соответствуют внесенным изменениям.
— Не правильный тюнинг — неправильные передаточные числа трансмиссии.
— Отсутствие качественной смазки в ступицах подшипников.
— Длительное буксование одним колесом при фиксации другого колеса.
— Неправильная и несвоевременная регулировка подшипников ступиц.
