2 Установка рессоры 3153 на Патриот при помощи втулок с заменой оси крепления рессоры

Для технически красивой установку рессоры 3153 на УАЗ Патриот нужно заменить переднюю ось рессоры 3163-2912480 на ось 3160-2912480. После такой замены произвести установку передней части рессоры при помощи шайб, втулок и гаек для этого предназначенных.

Несмотря на правильность такого решения, я бы не рекомендовал его для самостоятельной реализации новичками в области авторемонта. Все дело в том, что демонтаж передней оси крепления рессоры является очень сложной задачей. Нужно будет решить две проблемы:

Гайка крепления оси к раме находится внутри сварных полостей. Для отворачивания этой гайки нужно изготовить специальный ключ. Но отвернуть гайку до конца даже таким ключом не получится, т.к. после 3-4 оборотов гайка упрется в металлическую деталь рамы, эту деталь придется срезать, а после замены оси восстанавливать при помощи сварки.
Даже отвернув гайку, вынуть прикипевшую ось будет архитрудной задачей. Мои попытки снять ось при помощи самодельного съемника не привели к успеху. Съемник представлял собой трубу, которая одевалась на ось, при этом труба своим торцом упиралась в раму. Длина трубы подбиралась так, чтобы ее второй торец был примерно на середине резьбовой части оси. Шайба, одетая на резьбу оси, упиралась в второй торец трубы. При помощи гайки, накручиваемой на резьбу оси, тянущее ось усилие передавалось через шайбу на трубу, а затем на раму.Не увенчались успехом и попытки провернуть ось. Замысел состоял в поочередном расшатывании оси по часовой и против часовой стрелки, которое должно было привести к «срыву» прикипания и облегчению извлечения оси. На лыске уступа оси был надет рычаг длиной 40 см. Образовавшийся угол установки рычага составлял примерно 30 градусов по отношению к горизонту (если часовой циферблат разместить в центре оси, то рычаг располагался примерно на «4» часа). При помощи домкрата осуществлялось давление на рычаг снизу. Несмотря на то, что автомобиль был частично вывешен одной стороной на этом рычаге, ось не провернулась!

До проведения попыток снять ось, место прикипания отмачивалось керосином примерно 25-30 часов. В процессе демонтажа оси производились резкие и достаточно мощные, поперечные удары по ней молотком 1,5 кг через алюминиевую пластину толщиной 1 см.

Скорее всего, для демонтажа оси придется срезать ее заподлицо с рамой и вынимать вместе с втулкой крепления оси из рамы.

Именно, по причине непредсказуемости того, как будет в итоге выполнен демонтаж оси, имеет смысл приобретать новую ось в сборе с новой втулкой, шайбой и гайкой.

Устройство главного тормозного цилиндра

Зная устройство тормозного цилиндра, вы сможете без проблем справиться с его ремонтом, применив нужные элементы из ремкомплекта. В большинстве современных автомобилей используют ГТЦ, состоящий из двух секций, каждая из которых отвечает за работу пары колес. В случае переднеприводного автомобиля один контур работает с передним левым и задним правым колесом, а другой — передним правым и задним левым. Если же мы говорим о заднеприводных машинах, то один контур отвечает за передние тормоза, второй — за задние. Использование двух контуров делает тормозную систему гораздо надежнее.

Главный тормозной цилиндр состоит из таких частей:

Корпус. В нем находятся все рабочие механизмы цилиндра.
Расширительный резервуар. Его задача — питание гидросистемы рабочей жидкостью.
Рабочие трубки, предназначенные для пропускания жидкости в схеме.
Поршни. Благодаря ему в системе обеспечивается необходимое давление.
Возвратные пружины. Работают как противовес поршням, поднимая их, и удерживая в начальном положении при условии отсутствия противодействия.
Манжеты и кольца для уплотнения. Их задача — обеспечение необходимого уровня герметичности как в цилиндре, так и в гидравлической тормозной системе в целом.
Датчики перепада давления. Они передают информацию ЭБУ, которая, в свою очередь, сообщает водителю о возникших неисправностях в гидравлической системе торможения (падении давления, низкому уровню жидкости и так далее).

Без знаний принципа работы вам едва получится проверить правильность его срабатывания. Так что далее предлагаем понять как работает ГТЦ и проверить его исправность.

Как проверить правильность сделанной работы

Базовая проверка работоспособности моста производится путем замера температуры картера. Автомобиль должен проехать по сухой дороге 25-30 км, для проверки степени нагрева используется электронный термометр. Завод допускает повышение температуры картера около мест установки подшипниковых опор хвостовика до 90°С. Для грубой оценки степени нагрева может использоваться вода: нанесенная на корпус моста жидкость не должна вскипать. При повышенной температуре проводится повторная регулировка осевого зазора в подшипниковых опорах.

В процессе работы не допускается повышенный шум, который возникает из-за зазора между шестернями и смещения пятна контакта. В процессе притирки деталей посторонний звук не исчезает, а только увеличивается из-за ускоренного износа шестерен и подшипников. Стук в мосту, возникающий в момент резкого ускорения или сброса газа, указывает на чрезмерный зазор между зубьями. При обнаружении посторонних звуков требуется вернуться в зону ремонта и проверить регулировку зазоров в главной паре.

3 Установка рессоры 3153 на штатную ось УАЗ Патриот при помощи втулок

Этот метод установки я бы отнес к разряду «косячных» и не стал бы поступать так на своем автомобиле. Но некоторые идут по этому пути, поэтому, рассмотрим его.

Для наглядности, я собрал эту конструкцию, то что при этом получается видно на фото. Но даже в этом случае можно немного улучшить ситуацию.

Рессору лучше устанавливать на втулки 469-2902028, а не на 3160-290-2028. Эти втулки немного меньше по длине и «шляпка» втулки так же немного меньше. Применение меньших втулок позволит глубже навернуть гайку. В качестве внутренней шайбы (ближней к раме) можно использовать шайбу 356252-П4, а вот внешнюю шайбу 356251-П4 нужно будет доработать напильником. Эта шайба рассчитана на ось 14 мм, и имеет соответствующий внутренний диаметр. На штатной оси Патриота диаметр резьбы 18 мм, поэтому внутренний диаметр шайбы нужно увеличить, как минимум, до 18 мм.

Вопрос о необходимости, в данном случае, установки гроверной шайбы представляется неоднозначным. Вместо гровера можно использовать гайку с фиксирующей полиэтиленовой вставкой, можно применять фиксатор резьбы. Возможно, удастся просверлить отверстие в оси и использовать корончатую гайку со шплинтом. Т.к. ось выполнена из прочного материала, и сверлить ее будет трудно, то можно поступить зеркально: отверстие просверлить в гайке, а с торца оси сделать прорезь, это так же даст возможность установить шплинт. В любом случае, отказ от применения гроверной шайбы, а ее толщина около 5-6 мм, позволит почти полностью навернуть гайку на ось.

«Косячность» этого способа я вижу в том, что:

Конструкция не обеспечивает надежную фиксацию втулок на цилиндрической поверхности оси и есть риск проворота втулок на оси при работе подвески, а следовательно и образования выработки материала оси;
Момент затяжки гайки будет со временем ослабевать, т.к. он прилагается к мягкому материалу втулок, который меняет свои свойства в процессе эксплуатации. При правильной конструкции, на всем пути передачи момента затяжки гайки не должно быть мягких материалов. Например, при использовании оси 3160, внешняя шайба сжимает мягкие втулки и упирается в жесткий бортик оси, образованный между ее конической и цилиндрической частью, что позволяет сохраняться моменту затяжки долгое время. В рассматриваемом же способе, шайба упирается лишь в мягкие, изменяющие свое свойство со временем втулки. До аналогичного бортика на оси 3163 она не достанет, да и сам бортик проточен под радиус и имеет высоту всего 1,5 мм, что явно мало. Малый бортик на оси 3163 объясняется резьбой большего диаметра — 18 мм вместо 14 мм на оси 3160.

Описание

Вал карданный ЗАДНИЙ УАЗ HUNTER (5 ст. КПП, мост СПАЙСЕР) («АДС») «Эксперт» МИНИМАЛЬНЫЙ ДИСБАЛАНС / 31512-2201010-30 (42000.315120-2201010-35) (увеличенный ресурс)

артикул 31512-2201010-30 (42000.315120-2201010-35) (увеличенный ресурс);
есть в наличии и доступен для покупки;
цена по состоянию на 28.10.21 — 7 829 рублей;
доставка осуществляется по всей России.

Оформите заказ на данный товар онлайн прямо сейчас!

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Телефон: 8-800-700-9-554 (звонок по России бесплатный)

1997-2021, «BAZA ВСЁ ДЛЯ УАЗА» продаёт запчасти в России для всех видов УАЗ: Буханка, Патриот, Карго, Пикап, Профи, Хантер, 469, Симбир. Выполняем доставку автозапчастей транспортными компаниями.

ПРИНИМАЕМ К ОПЛАТЕ

Заказать запчасти по VIN номеру

Чтобы подобрать запчасти по VIN-номеру, нужно авторизоваться на сайте.

Источник

Услуги сервисного центра LtruckService: ремонт и обслуживание мостов УАЗ

Любое подозрение на неисправность – путь в автомастерскую. Наши мастера – настоящие специалисты по внедорожникам и знают особенности каждой модели Ульяновского автомобильного завода. У нас без проблем можно оформить заказ на ремонт мостов УАЗ «буханка», 469, «Хантер», «Патриот» – все работы будут выполнены в кратчайшие сроки.

На складе автосервиса всегда в наличии необходимые детали, а станочный парк позволяет решить проблемы с мостами за считанные часы. Кроме ремонта мы беремся за тюнинг гражданских и военных мостов УАЗ, ставим практичные и надежные агрегаты, значительно улучшаем ходовые характеристики внедорожника.

Технические характеристики

удлинённый шлицевой конец;
крестовины и шлицевая часть обслуживаемые, заложена немецкая смазка Berulub, не вымывается водой на весь срок службы, а влагоотталкивающие свойства которой, улучшают износостойкость узла.

Показатели качества изготовления

фланец и вилки изготавливают методом тонкой расточки;
внутренние плоскости ушек проходят обработку на станке (минимизация дисбаланса карданного вала);
крестовина проходит термообработку на швейцарской линии CODERE (данная закалка увеличивает прочность металла и износостойкость изделия);
обязательная балансировка карданного вала на станке.

История создания УАЗ-315195 Hunter

УАЗ Хантер и 469

Серийное производство новой модели УАЗ-315195 «Hunter» началось на заводе в Ульяновске 19 ноября 2003 года. До этого периода в течение долгого времени завод выпускал внедорожники УАЗ-469 в «военном» и «гражданском» исполнениях. Версия автомобиля для использования на дорогах всех типов называлась УАЗ-469Б. В 1985 году эта «гражданская» модель была модернизирована и в дальнейшем выпускалась под названием УАЗ-3151. Согласно официальной индексации, применяемой заводом, современный Hunter не что иное, как обновленная версия именно этой модели.

Решение о модернизации «Уазика» было вполне логичным – по уровню комфорта и пригодности для эксплуатации в городских условиях спартанский УАЗ-3151 уступал всем без исключения внедорожникам иностранного производства, что негативно сказывалось на продажах автомобиля. Невысокая максимальная скорость, устаревший и потребляющий слишком много бензина УАЗ-3151 был по-настоящему интересен только тем, кому в работе или частной жизни постоянно приходится иметь дело с дорогами низкого качества, либо проезжать там, где дороги нет совсем. Эти обстоятельства позволяли немногочисленным оставшимся покупателям мириться с отсутствием элементарных опций, позволяющих применять к автомобилю термин «комфортабельный».

Предшественник УАЗ-3151 и Хантера – УАЗ-469 по-своему легендарен. В военном исполнении он в течение долгого времени был официальным командирским автомобилем в Советской Армии и в армиях стран Варшавского договора с середины 1970-х годов.

Устройство переднего моста Спайсер Уаз

Передний мост УАЗ Патриот Спайсер конструктивно отличается от заднего. Это связано с тем, что передний мост служит для управления автомобилем. Передняя ось Спайсер состоит из:

Картера;
Редуктора;
Полуосей;
Поворотных рулевых механизмов.

Картер

Картер моста неразъемный. Со стороны колёсных механизмов в него запрессованы кожухи полуосей. Доступ к редуктору осуществляется после демонтажа крышки. Она необходима для обеспечения герметичности картера и крепится к корпусу болтами. Между крышкой и картером устанавливается прокладка.

В передней части картера оборудовано отверстие для вала, передающего крутящий момент от кардана к шестерне главной передачи. Для герметизации картера в отверстие устанавливается сальник. На корпусе кожухов полуосей устанавливаются кронштейны для крепления пружин и амортизаторов. Для снижения давления в картере при нагреве смазочного материала предусмотрен дыхательный клапан тачки

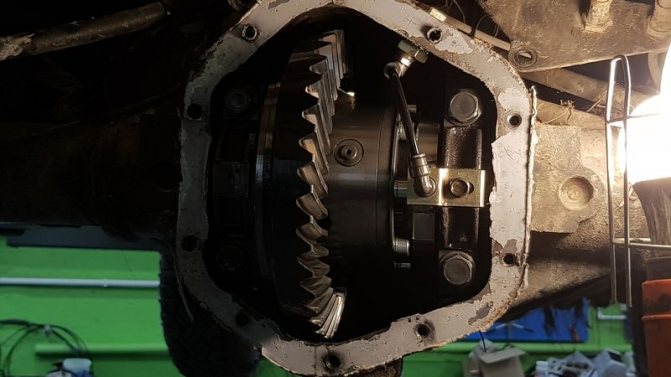

Редуктор

Устройство переднего моста Спайсер включает в себя редуктор. Он состоит из главной передачи и межколесного дифференциала. Главная передача выполнена в виде двух шестерен. Ведущая шестерня конического типа, небольшого размера. Жёстко связана с валом привода переднего моста. Ведомая шестерня большого диаметра.

Внутри ведомой шестерни расположен межколесный дифференциал. Он выполнен в виде четырех конических шестерёнок, установленных на двух осях. Такая конструкция позволяет колёсам одной оси вращаться с разной скоростью. Это необходимо при повороте или развороте автомобиля.

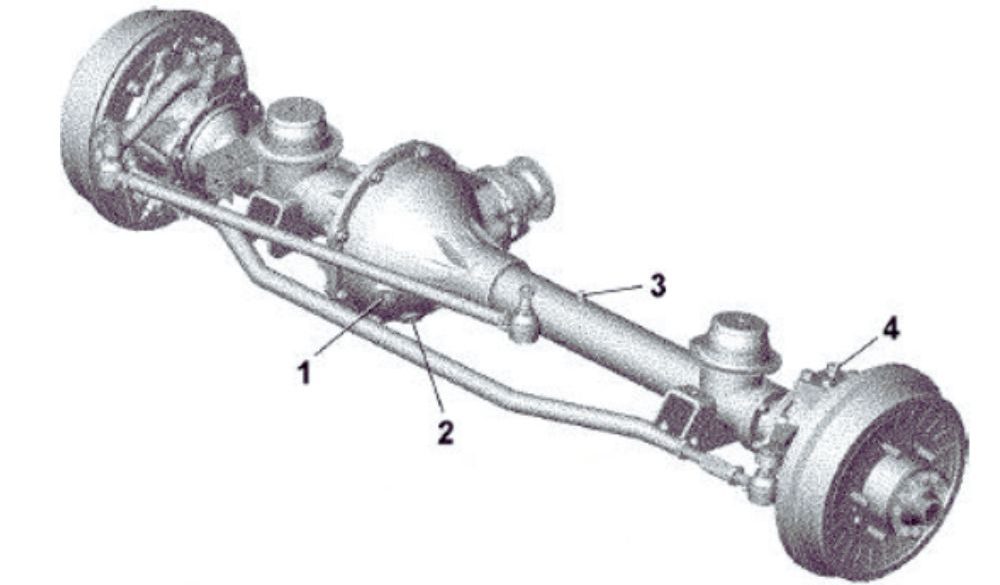

Передний мост УАЗ-Хантер, УАЗ-31519 с вертикальным разъемом картера

1 -контрольная пробка;
2 -сливная пробка;
3-предохранительный клапан;
4 –пресс-масленка.

На некоторые модели автомобилей УАЗ-Хантер, УАЗ-31519 могут быть установлены мосты, приведенные на рис. 4, со шкворнями, в которые необходимо добавлять смазку в процессе эксплуатации.

Для смазки шкворней на рычаге поворотного кулака (справа) и на верхней накладке шкворня (слева) установлены пресс-масленки 4. Зазор между торцами шкворней и опорными шайбами шаровой опоры, образующийся при износе трущихся поверхностей, устраняйте снятием сверху и снизу одинакового количества регулировочных прокладок.

Частые неисправности

Конструкция переднего ведущего моста отличается повышенной надежностью, возможные неисправности возникают из-за естественного износа трущихся деталей или нарушения условий эксплуатации. Поломки редуктора связаны с потерей герметичности картера или с повреждением зубчатых колес. Владелец автомобиля может самостоятельно найти причину поломки и выполнить ремонт в гаражных условиях.

Высокий уровень шума

Повышенный уровень шума указывает на снижение уровня масла и механический износ подшипников качения или шестерен главной пары и дифференциала. Если доливка смазки не позволила снизить шумность работы, то требуется разобрать узел и заменить изношенные элементы.

Шум при работе моста возникает из-за некорректной регулировки шестерен главной передачи. Для восстановления нормальных условий работы производится корректировка положения деталей (при помощи стальных прокладок), но при повреждении или износе зубьев обеспечить требуемое пятно контакта невозможно. В этом случае производится комплектная замена зубчатых колес, устанавливать шестерни из разных наборов категорически запрещено.

Подтекание масла

Течь масла из моста Спайсер УАЗ Патриот возникает через прокладку между крышкой и корпусом редуктора, а также через уплотнительный сальник. Причиной дефекта является износ деталей или повреждение элементов в процессе монтажа или обслуживания автомобиля. Для восстановления нормальных условий работы необходимо заменить поврежденные детали, допускается нанесение на поверхность прокладки герметика. После проведения ремонта необходимо восстановить уровень трансмиссионного масла в картере редуктора переднего моста.

Высыхание смазки

В процессе эксплуатации машины происходит деградация смазки, находящейся в картере моста. При высоких температурах масло испаряется, а при преодолении водных преград в полость попадает вода. Для проверки уровня смазки используется контрольное отверстие, закрытое резьбовой пробкой. Если владелец регулярно преодолевает водные преграды, то рекомендуется установить удлинительные шланги на вентиляционные каналы. Магистрали выводятся под капот автомашины, снижая риск попадания в картеры воды и грязи.

Заклинивание узла

Заклинивание редуктора происходит в случае повышенного осевого зазора в подшипниковых опорах, на которых вращается ведущий вал главной пары. Из-за перемещения оси нарушается пятно контакта между шестернями, что приводит к износу и разрушению зубьев.

Ремонт ключевых видов поломок переднего моста УАЗ

Многие виды ремонта переднего моста Патриота можно произвести самостоятельно в гаражных условиях. В этом поможет следующая несложная инструкция, которая касается наиболее частых видов ремонтных работ. Рассмотрим регулирование зазора подшипников, которая должна выполняться грамотно, чтобы этот узел смог функционировать продолжительное время. Сначала подберем диаметр и толщину кольца, которые должны точно соответствовать подшипнику ведущего вала от главной передачи.

Во время вращения вала замеряется момент, величина которого не должна превышать 1-2 Нм. Таким же примерно способом подбирают регулировочное кольцо для ведомой шестерни. При установке дифференциалов зазоры должны быть выставлены при помощи регулировочных гаек — это наглядно демонстрирует схема ремонта переднего моста внедорожника. После проведения вышеуказанных манипуляций останется проверить отсутствие люфтов и проконтролировать участки контакта зубьев шестерен.

Другим распространенным случаем является замена сальника ведущей шестерни на главной передаче. Сначала с машины снимается фланец откручиванием крепежных болтов, после чего освобождается доступ к самому сальнику. Поврежденный элемент извлекается из гнезда и заменяется новым при помощи его запрессовывания на прежнее место.

Сложнее демонтировать главную передачу — для этого необходимо сначала вывесить переднюю часть транспортного средства. Открытием сливной горловины, удаляем весь объем смазки из системы. Сначала извлекаются левая и правая полуоси, а дальше — наконечник рулевой тяги. После отсоединения карданной передачи последовательно снимается и крышка главной. Попутно с ведущей шестерней снимаются со своих мест и крышки подшипников дифференциала. Далее производится демонтаж ведущей шестерни с валом и подшипниками.

Видео-совет по ремонту узла переднего моста УАЗ Патриот:

Основные неисправности тормозной системы и их устранение

Вибрация при торможении

Увод или занос автомобиля при торможении

Причина неисправности	Методы устранения
Деформация тормозного диска	Замените оба диска
Повышенный осевой люфт колеса (сильный износ подшипников передних колес или ослабление крепления гайки ступицы)	Подтяните гайку ступицы колеса, при необходимости замените подшипник
Овальность тормозного барабана	Проточите или замените барабан
Заклинен поршень в заднем колесном цилиндре	Замените цилиндр
Накладка тормозной колодки отслоилась от основания	Замените колодки (одновременно все на одной оси)
Ослабла или сломана стяжная пружина задних тормозных колодок	Замените пружину
