Рулевое управление уаза патриота: неисправности и методы их устранения

Рулевой редуктор

Со временем случается такое что руль УАЗ Патриот начинает работать неисправно, основной причинной является выход из строя гидроусилителя или редуктора. Признаки говорящие что требуется регулировка или замена следующие:

• Во время управления автомобилем присутствуют скрипы и посторонние шумы;
• Руль вращается не равномерно;
• Во время вращения рулевого колеса имеются заклинивания или заедания;
• На редукторе присутствует люфт.

Регулировка редуктора не является сложной процедурой, и ее можно произвести самостоятельно, для этого болт нужно вкрутить таким образом чтобы было максимальное стяжение, затем он фиксируется в таком положении, после этой процедуры рулевое колесо начнет вращаться туже. Если произвести регулировку не удаётся, то нужно заменить гидроусилитель.

Регулировка

Для проведения работ по настройке нужно подготовить весь необходимый инструмент:

• Плоскогубцы, чтобы расшплинтовать гайки;
• Набор гаечных ключей;
• Т-30 наконечник в форме звездочки;
• Смазку WD-40.

После того как весь инструмент подготовлен можно переходить к регулировки усилителя:

1. Первым делом прямо устанавливаются колеса;
2. Открывается капот и находится колонка;
3. Поверхность очищается от грязи;
4. На картере ГУРА его центральной части находится винт, при помощи которого осуществляется регулировка;
5. С сошки снимается наконечник;
6. Проверяется наличие люфта и возможных дефектов, для этого сошку нужно подвигать в лево и право. В случае обнаружения дефектов они устраняются;
7. Переходим к необходимым работам, ключом на 16 откручивается контргайка, у нее левая резьба, по этой причине ее нужно откручивать по часовой стрелке;
8. Когда контргайку ослабили берется ключ T-30 и откручивается винт;
9. Проверяется как ходит рулевая сошка, если она двигается туго, винт нужно крутить в левую сторону;
10. Регулируется люфт на редукторе, таким образом чтобы он ели ощущался;
11. В таком положении до упора затягивается и зашплинтовывается контргайка.

После того как работы произведены нужно проверить чтобы сошка перемещалась плавно без заеданий, наличие небольшого люфта допускается. Затем на место устанавливаются все наконечники и уже во время движения проверяется работа механизма.

Ремонт

В картере рулевой колонки внедорожника УАЗ Патриот имеется слабое место, это резьба куда вкручивается болт, и во время регулировки целостность резьбы может нарушится, это связанно с низким качеством металла. Проблема решается следующим способом:

1. При помощи метчика нарезается новая резьба;
2. Берется втулка у которой две резьбы;
3. Втулка вкручивается по новой нарезанной резьбе и склеивается при помощи цианакрилатного клея;
4. В новое отверстие редуктора устанавливается новый регулировочный болт;
5. Крышка картера устанавливается на место и закрепляется с при помощи четырех болтов.

После этой процедуры можно производить необходимую регулировка.

Необходимые инструменты

Для снятия рулевого кардана на УАЗ Патриот вам потребуются следующие инструменты:

• Гаечный ключ или комбинированный ключ для откручивания гаек и болтов;
• Головка подходящего размера для откручивания болтов карданного вала;
• Пассатижи или комбинированный инструмент для отжима стопорного кольца;
• Молоток для удара по оси карданного вала (если она застряла);
• Дрель с победитовым сверлом (если необходимо просверлить стопорные штифты);
• Приспособление для поддержания карданного вала при снятии (возможно, необходимость будет вам после демонтажа);
• Смазка для смазывания крепежных элементов после монтажа.

Удостоверьтесь, что у вас есть все необходимые инструменты, прежде чем приступать к снятию рулевого кардана на УАЗ Патриот. Это поможет вам сэкономить время и избежать неудобств в процессе.

Неисправности и ремонт рулевого кардана УАЗ Патриот

Рулевой механизм относится к основным системам каждого автомобиля, без которого обойтись попросту невозможно.

Со временем любое устройство и тем более механизм имеет свойство изнашиваться, и рулевое на внедорожнике УАЗ Патриот не является исключением.

Поэтому в данном материале уделим внимание основным видам неисправностей рулевого механизма внедорожника УАЗ Патриот, и способам их устранения в домашних условиях

Люфт в кардане – как устранить?

Каждому владельцу внедорожника УАЗ Патриот известно, что механизм автомобиля оснащен не только двумя карданными передачами, с помощью которых осуществляется привод автомобиля, но и рулевым карданом. Он имеет аналогичное строение, как и карданы мостов, только отличается он длиной и объемом.

С чем автомобилисты внедорожника УАЗ Патриот сталкиваются, прежде всего, так это с возникновением стука в рулевом механизме. Стук создается в карданной передаче в месте шлицевого соединения.

Сегодня рассмотрим еще один способ устранения такого дефекта рулевого механизма на внедорожнике УАЗ Патриот.

Ремонт выполняется следующим образом:

Проверка рулевого механизма на исправность

Перед тем как снять рулевой кардан на УАЗ Патриот, рекомендуется проверить рулевой механизм на наличие повреждений и неисправностей. Ниже приведены несколько шагов, которые помогут вам осуществить эту проверку.

Шаг 1: Визуальный осмотр

Осмотрите рулевой механизм на наличие трещин, износа или иных повреждений

Обратите особое внимание на крепежные элементы и шаровые соединения

Шаг 2: Проверка шаровых соединений

Проверьте шаровые соединения на люфт. Для этого можно приподнять переднюю часть автомобиля при помощи домкрата и проверить наличие вертикального и горизонтального движения шаровых соединений.

Если вы обнаружили большой люфт или какие-либо другие неисправности в шаровых соединениях, рекомендуется заменить их перед снятием рулевого кардана.

Важно помнить, что рулевой механизм — одна из самых важных частей автомобиля, от которой зависит безопасность вождения. Поэтому, если вы сомневаетесь в своих навыках или обнаруживаете серьезные неисправности, рекомендуется обратиться к специалисту для проведения диагностики и ремонта

Следуя этим рекомендациям, вы сможете проверить рулевой механизм на исправность перед снятием рулевого кардана на УАЗ Патриот.

Рубрика

Уаз

Конструкция крестовины

Механизм крестовины рулевого вала выполняет транспортно-направляющую функцию и создана для передачи момента вращения колеса на шестеренку реечного узла. Передачу вращающего момента осуществляет карданчик рулевого вала, к которому и крепиться крестовина. Во многих моделях современных автомобилей крестовина выполняет одну и ту же функцию и обладает похожей формой. Сама крестовина состоит из четырех одинаковых выступов, каждый из которых снабжен подшипниками игольчатого типа. Все элементы крестовины изготавливаются из высокопрочной стали и должны выдерживать высокие нагрузки.

Рулевое управление УАЗа Патриота: неисправности и методы их устранения

Одна из главных систем в устройстве колесных транспортных средств – это рулевое управление, состоящее из комплекса узлов и агрегатов. Его главная задача – синхронизировать повороты руля с поворотом передних (управляемых) колес автомобиля. Рулевое управление поддерживает заданное водителем направление и обеспечивает нужный угол поворотов.

Особенности системы

Механизм рулевого управления Патриота дополняется колонкой. Вал находится в колонке руля на 2-х опорных подшипниках. Это так называемая опора рулевого вала УАЗ Патриот. Ее задача – передать повороты вправо или влево от руля на рулевой механизм посредством устройства, похожего на кардан. Руль устанавливается на шлицы и надёжно фиксируется на нём соединением с гайкой. К трубе закрепляется механизм регулирования угла наклона.

Основная часть узла находится в моторном отсеке, а его картер закреплен на раме при помощи болтовых креплений. Особенность рулевого управления УАЗа Патриота в том, что здесь используются шаровые шкворни – технология устаревшая и встречается на современных автомобилях редко. В остальном механизм выполнен по стандартной схеме и мало чем отличается от устройств, устанавливаемых на УАЗ 469 и прочие модели.

Когда водитель вращает руль на УАЗе Патриоте, винт механизма управления выкручивается из поршневой гайки или, наоборот, вворачивается в неё. Давление в одной или в другой полостях рулевого механизма повышается или понижается, от этого поршневая гайка начинает перемещаться. Одновременно с этим она оказывает влияние на сошку через вал рулевой рейки, а та через рулевую трапецию и тяги передает усилие на управляемые колеса, заставляя поворачиваться их в нужную сторону.

Для поддержания давления в насосе установлен специальный предохранительный клапан, он регулирует показатель в зависимости от того, как часто крутится коленчатый вал силовой установки. Расширительный бачок гидравлического усилителя расположен в моторном отсеке над левым брызговиком переднего крыла. При помощи шлангов соединяется с насосом ГУРа и магистралью обратки. В случае неисправности усилитель управления сохраняется, но для поворота руля придется приложить значительно больше усилий.

Причины и способы устранения неисправностей рулевого управления УАЗ Патриот

Для наглядности все неполадки представлены в таблице:

Причина неисправности

Люфт руля (ход без усилия больше 400 мм)

На руле ощущается перемещение червяка по оси

Самопроизвольное угловое колебание управляемых колес (биение)

Руль на валу перемещается по оси

Рад иальное смещение вала

Рулевой механизм заедает

При зацеплении слышны скрипы или щелчки

Утечка масла из картера

Масло течет через предохранительный клапан расширительного бачка ГУР

Скрипит рулевая колонка

При наличии ГУР требуется большое усилие для поворота рулём

Шумит гидроусилитель

Многие из этих неисправностей автовладелец может устранить своими руками. Описывать большую часть процедур нет смысла, они однотипные и при необходимости могут выполняться на СТО. Стоимость услуг варьируется от 300 до 10000 рублей, в зависимости от сложности работы, не считая стоимости деталей и расходных материалов.

Устранение люфта кардана

Автовладельцы УАЗа знают, что в их автомобиле есть не только карданные передачи, с помощью которых становится возможным привод, но и рулевой кардан УАЗ Патриот. По своей конструкции он практически идентичен карданам переднего и заднего мостов, разница – в длине и объеме. Главная слабость этого кардана, или рулевого редуктора на УАЗе Патриот, в появлении характерного стука. Он возникает в кардане рулевого механизма в области фиксации на шлицах. От негативного воздействия внешних факторов эти соединения никак не защищены, поэтому со временем возникают люфт и стук. Устранение этой распространенной поломки происходит следующим образом:

1. Подходящим по размеру хомутом обжимается плотно кардан в том месте, где находится шлицевое соединение. Для этого можно использовать хомут от Волги, применяемый для стяжки рулевой тяги.
2. Теперь можно демонтировать кардан. Если снятие не входит в планы, можно обойтись и без этого, но этот вариант травмоопасен, так как работать придется с болгаркой. Отрезным диском следует пропилить кардан в том месте, где на внутренней стороне расположены шлицы. Пропил потребуется примерно 10 см
3. Теперь на кардан надевается хомут и стягивается болтовым соединением. Узел становится неподвижным, и проблема люфта исчезает надолго.

Причины стука

Стук, который возникает при повороте руля, свидетельствует о неисправной работе механизма и если вовремя не устранить такие симптомы, то можно получить в итоге большие неприятности. О стуке рулевой колонки знают все владельцы такого внедорожника и все в один голос утверждают, что устранить такой симптом возможно с помощью самостоятельной доработки механизма. Но об этом позже, а сейчас выясним причины, почему стучит рулевая колонка при повороте.

Согласно проведенным исследованиям самих автовладельцев внедорожника УАЗ Патриот, было установлено, что стук колонки часто возникает по причине неисправной работы рулевого кардана. Кардан рулевого устройства представляет собой две полые трубки, соединенные между собой с помощью шлицевого соединения. Кроме того, что кардан имеет свои недоработки, так его месторасположение еще является не самым удачным. Почему? Если открыть капот и посмотреть в область расположения рулевого кардана, то можно обнаружить, что над устройством расположен расширительный бачок системы охлаждения двигателя, а под карданом находится выхлопной коллектор. В итоге можно проанализировать, что на данное устройство влияют следующие негативные последствия:

1. С расширительного бачка порой при его неисправности может наблюдаться подкапывание ОЖ.
2. Снизу на кардан воздействует высокая температура от коллектора.
3. В шлицевом соединении скапливаются различные негативные элементы, как пыль, грязь, песок и даже влага от ОЖ.

В результате несложно предположить, что уже через короткий промежуток времени наблюдается увеличение зазора в шлицевом соединении и появляется стук рулевой колонки. Что же можно сделать, чтобы решить данную проблему и избавиться от стука?

Ремонт

Ремонт своими силами поможет не только предотвратить причину накопления негативных элементов в шлицевом соединении, но и устранить последствия в виде стука, проявляющегося преимущественно при повороте руля на УАЗ Патриот. Ремонт такой неисправности не имеет никаких сложностей, только вот остается вопрос, почему же за такой немалый промежуток времени инженеры Ульяновского завода до сих пор не решили эту проблему?

Рассмотрим, что же представляет собой ремонт кардана по устранению стука при повороте:

После этого кардан руля можно установить на место и наслаждаться движением и плавным вращением руля без появления стука на поворотах.

Ремонт такого плана является несложным и позволяет предотвратить такие последствия:

• Попадание внутрь конструкции посторонних элементов;
• значительно снижается воздействие высокой температуры на конструкцию устройства;
• предотвращается вытекание смазочной жидкости;
• смягчение ударов и демпфирование люфта.

В общем, в итоге получаем только положительные свойства и эмоции, так как стук на внедорожнике УАЗ Патриот должен исчезнуть навсегда.

Результат проделанных действий

Подводя итог, следует отметить, что стук рулевой колонки на УАЗ Патриот не несет в себе опасности, но со временем это может привести к истиранию шлицевого соединения, поэтому лучше сразу устранить дефект, не дожидаясь неприятных последствий.

• Установка парктроников в самаре



• Замена сальников клапанов опель корса



• Замена масла в коробке рено клио



• Форд фокус 1 замена подушек двигателя



• Шкода суперб установка ксенона

Прокачка системы ГУР

Прокачка (удаление воздуха) системы гидроусилителя рулевого управления необходима после любых работ, связанных с разгерметизацией системы (замена насоса или трубопроводов).

Признаком наличия воздуха в системе является подклинивание рулевого колеса при попытке резко повернуть его. Кроме того, насос издает повышенный шум в момент поворота рулевого колеса, а жидкость в бачке обычно вспенивается.

1. Залейте рабочую жидкость в систему гидроусилителя рулевого управления до необходимого уровня
2. Установите упоры под задние колеса и вывесите переднюю часть автомобиля.
3. Пустите двигатель и дайте ему поработать 15–20 с.
4. Поверните рулевое колесо до упора влево, затем до упора вправо.

Не задерживайте колеса в крайних положениях.

1. Повторите операцию 4 не менее трех раз.
2. Установите рулевое колесо в среднее положение и заглушите двигатель.
3. Проверьте уровень рабочей жидкости в бачке гидроусилителя и при необходимости доведите его до нормы.

Уровень рабочей жидкости в бачке должен находиться на уровне сетки наливного фильтра.

Замена бачка ГУР

Подготавливаем ключи на 12, 13, отвертку с плоским лезвием, емкость для слива жидкости из бачка

Ослабляем затяжку гайки стяжного хомута бачка ГУР

Сливаем рабочую жидкость из бачка гидроусилителя в заранее подготовленную емкость

Ослабляем затяжку хомутов шлангов

Отсоединяем шланги от бачка

Устанавливаем детали в обратном порядке

Замена рулевого механизма

Потребуются ключи на 12, 13, 22, 42, торцовая головка на 17, съемника шаровых шарниров, двухзахватный съемник

Откручиваем гайку и вынимаем болт из хомута вилки карданного шарнира вала рулевого механизма

Вставляем отвертку в прорезь хомута вилки карданного вала и поворачиваем отвертку, тем самым ослабляя затяжку хомута

Отсоединяем карданный вал рулевого управления от вала рулевого механизма и отводим его в сторону

Выкручиваем болт-штуцер крепления нагнетательного шланга гидроусилителя рулевого управления

Отсоединяем шланг от рулевого механизма

Соединение нагнетательного шланга с рулевым механизмом уплотняется медной шайбой. Сильно обжатую шайбу необходимо заменить.

Ослабляем затяжку хомута отводящего шланга

Снимаем шланг с патрубка и сливаем жидкость в заранее подготовленную емкость

Выпрессовываем из рулевой сошки палец шарового шарнира наконечника рулевой тяги

Выкручиваем три болта крепления рулевого механизма к раме

Снимаем рулевой механизм с автомобиля

Откручиваем гайку крепления рулевой сошки и спрессовываем ее с помощью съемника

Устанавливаем все детали в обратной последовательности и прокачиваем систему ГУР

Замена насоса ГУР

Снимаем ремень привода насоса, как описывалось выше

Выкручиваем болт-штуцер крепления нагнетательного шланга

И отсоединяем нагнетательный шланг от насоса

На штуцере нагнетательного шланга установлены медные прокладки. Если прокладки сильно обжаты их необходимо заменить.

Ослабляем затяжку хомута всасывающего шланга

Отсоединяем шланг от насоса

Окончательно выкручиваем болты крепления насоса и снимаем насос ГУР

Устанавливаем детали в обратной последовательности и регулируем натяжение ремня, как указано выше

Источник статьи: http://autoruk.ru/patriot/rulevoe-patriot/snyatie-i-ustanovka-elementov-gidravlicheskoj-sistemy-rulevogo-upravleniya-avtomobilya-uaz-patriot

Рекомендации на основе вашей истории поиска

Стук в рулевом — Продолжительность: 19:56

Небольшая хитрость в настройке рулевого редуктора, избавить от стуков. Главное, не переусердствуйте!

Далее просто потяните кожух кнопки звукового сигнала и отсоедините кожух от 4 фиксаторов удерживающих его.

Снимаем кнопку включения сигнала с машины…

Отключаем 2 провода идущих от кнопки к рулевому колесу

Головкой на 24 ослабляем гайку удерживающую руль.

Не отворачивайте гайку полностью, так как прежде необходимо сорвать руль с места (с шлицов), а потом лишь открутить гайку полностью. Гайка будет удерживать руль, когда вы его сорвете и предохранит вас от травм, а салон машины от повреждений.

Сдергиваем руль со шлицов, пока он не начнет ходить по ним. Гайка удержит руль от окончательного снятия.

После откручиваем гайку и снимаем ее. Чтобы потом выставить рулевое колесо (руль) в соответствии с первоначальным положением, промаркируйте его расположение относительно шлицов

Далее руль можно снять с машины

Рулевое колесо на УАЗ Патриот устанавливается в обратном порядке. Затягивая фиксирующую гайку, вы сможете установить руль на место

При обратной сборке обратите внимание на состояние шлицов, а также на состояние контактных колец, так как если эти они не будут удовлетворять требованиям дальнейшей эксплуатации, то руль придется снимать вновь

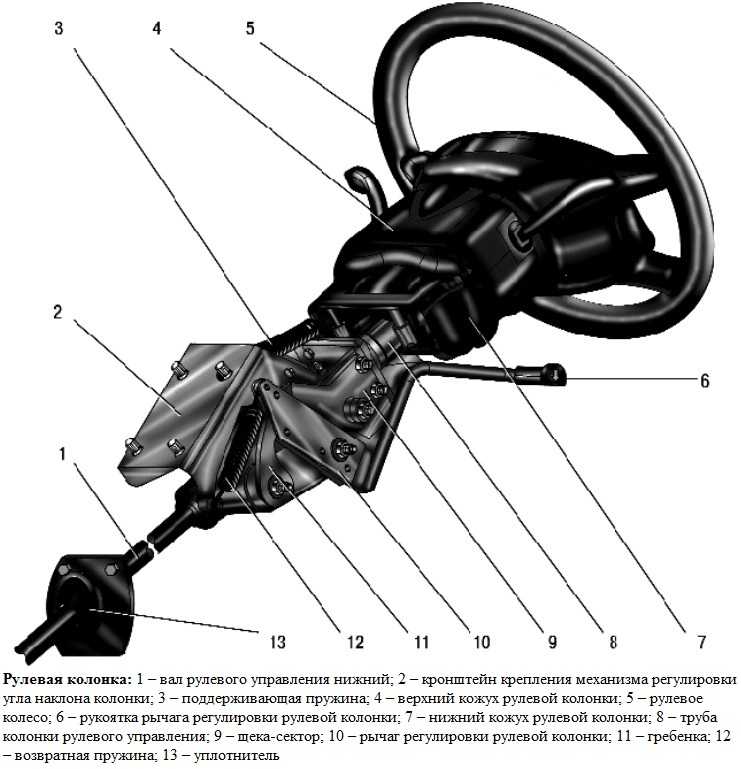

Снятие и установка рулевой колонки УАЗ Патриот

Процесс снятия рулевой колонки УАЗ Патриот

Отключаем клеммы проводов от зафиксированные на хомуте.

Отключаем колодки жгутов проводов замка зажигания и иммобилизатора.

С помощью маркера отмечаем расположение хомута вала рулевого управления относительно шлицев вала идущего до рулевого колеса.

Откручиваем болт хомута с помощью двух ключей.

Стягиваем карданный вал вниз и отводим в сторону

Откручиваем два болта крепления кронштейна механизма регулировки угла наклона рулевой колонки.

Откручиваем 4 болта крепления кронштейна рулевой колонки…

Снимаем рулевую колонку с машины. При необходимости разбираем рулевую колонку.

Разборка рулевой колонки УАЗ Патриот

Ослабляем затяжку хомута соединителя и снимите его.

Откручиваем 4 болта крепления выключателя (замка) зажигания и снимаем его.

Снимаем пружину 1 и о 2 гайки поз. 2 с левой стороны.

Сборку и установку рулевой колонки УАЗ Патриот производим в обратном порядке.

О том, что внедорожник Ульяновского производства под названием УАЗ Патриот требует некоторых доработок, владельцы узнают практически сразу после его приобретения. Даже у нового автомобиля из салона могут появиться посторонние шумы или стуки в районе рулевого механизма. Конечно же, в случае, если автомобиль еще на гарантии, необходимо обратиться в дилерский центр, где данной проблемой должны заняться специалисты. Но не во всех случаях владелец нового внедорожника имеет возможность посещения такого центра, поэтому зачастую все неисправности приходится устранять самостоятельно. В данной статье разберем, о чем свидетельствует стук руля на внедорожнике УАЗ Патриот, который возникает преимущественно при повороте, а также процесс его устранения.

Распространенный источник стука

В чем дело?

После долгих месяцев исследований, совокупными усилиями многих владельцев Патриотов различных годов выпуска было установлено, что первейшей, наиболее частой причиной стука колонки является рулевой карданчик, размещенный в двигательном отсеке. Он состоит как бы из 2 частей, соединенных шлицами, плюс сквозная труба в нижней части. Местоположение у него, кстати, самое невыгодное: сразу под расширительным бачком и чуть ли не вплотную к выхлопному коллектору. В результате воздействия на него оказываются самые разнообразные:

• сверху иногда подкапывает из бачка;
• сбоку карданчик греется от коллектора, а в шлицы постоянно набиваются пыль, песок, грязь и прочие попутчики активного дорожного движения;
• Временной мерой может служить заливка специального смазочного силикона. Однако нагревание достаточно быстро принуждает нагретую смазку вытекать вниз, и стук снова возвращается.

Необходимость регулировки

Регулировка рулевого редуктора УАЗ Патриот проводится для того, чтобы откорректировать функционирование рулевого механизма. Процесс настройки не предусматривает особых сложностей и может быть проведен своими силами в домашних условиях.

Для того чтобы настроить рулевую колонку, в конструкции механизма предусматривается специальный болт с контрирующей гайкой. Процесс корректировки осуществляется за счет того, что болт вкручивается до максимального стяжения, а затем осуществляется его фиксирование в таком положении. После процесса регулировки можно будет заметить, что руль при этом будет вращать немного туже. Если же регулировку осуществить уже не удается, то гидроусилитель необходимо заменить на новый.

Для проведения регулировки редуктора на внедорожнике УАЗ Патриот потребуется следующий инструмент:

• пассатижи для расшплинтовки гайки;
• гаечные ключи на «22» и «16»;
• наконечник типа Т-30 в виде звездочки;
• WD-40.

Когда весь необходимый инструмент готов, можно приступать к рабочему процессу.

Процесс настройки

Рассмотрим детально процесс регулирования рулевого усилителя на внедорожнике УАЗ Патриот.

Приступая к работе, важно установить передние колеса внедорожника УАЗ Патриот в строго прямолинейном направлении.
После этого необходимо открыть капот и отыскать рулевую колонку внедорожника.
Перед началом проведения работ следует очистить поверхность конструкции от загрязнений.
На центральной части картера ГУР находится регулировочный винт, с помощью которого происходит процесс регулировки. Выглядит этот винт следующим образом:

Ремонт механизма

Как и многие другие автомобили, УАЗ Патриот также имеет некоторые недоработки данного механизма. В частности, недоработанным можно считать картер рулевой колонки, в который ввинчивается болт. Во время регулировки владельцы внедорожника часто встречаются с проблемой нарушения целостности резьбы. Почему это происходит?

Причины происходящего скрываются преимущественно в использовании некачественного металла для производства рулевого картера. Во время осуществления затягивания болта происходит нарушение целостности резьбы, что собственно и приводит в негодность крышку картера рулевой колонки. Приобрести ее отдельно можно, но стоимость ее будет не такой уж и маленькой, как может показаться на первый взгляд. Поэтому коротко рассмотрим, как осуществляется ремонт данного устройства.

Ниже представлена крышка на которой срывается резьба.

Производим ремонт резьбы следующим образом:

1. Для начала нарезается новая резьба большего диаметра с помощью метчика.
2. Далее потребуется использовать втулку с двумя резьбами, которая показана на фото ниже.
3. Втулка необходимо ввинтить в «новонарезанную» резьбу крышки и склеить ее специальным цианакрилатным клеем марки ТК-200.
4. После этого потребуется использовать новый болт, который и будет регулировочным. Ремонт подразумевает собой не только нарезание новой резьбы, но также и замену регулировочного винта рулевой колонки.
5. В редукторе регулировочный болт устанавливается в специальное отверстие, показано на фото ниже.

Новый регулировочный болт на своем месте

Более подробный процесс регулировки редуктора рулевой колонки отображен на видео выше. Там показан процесс настройки редуктора или гидроусилителя без помощи помощника. В таком случае будет полезно узнать, что для этого потребуется.

Померил люфт, он оказался где-то около 120 мм. Времени на точные замеры не было, сфоткал для наглядности как было:

После последнего ТО-1 сразу вспомнил аналогично произошедшую ситуацию с моей волгой и дилером БЦР, когда мне так же не могли (или не хотели) регулировать люфт рулевого, долго утверждали, что все в норме. В тот раз я взял два ключа и в пару заходов отрегулировал всё очень достойно, люфт был минимальный. В общем решил и в этот раз попытать счастья в регулировке. Начал с изучения мануалов. Во многих инструкциях указано что контргайка откручивается по часовой стрелки и регулировочный винт затягивается так же против часов стрелки (пример тут

Регулировку делал следующим образом: 1. Поставил колеса прямо, руль прямо соответственно 2. Открутил контргайку против часовой 3. Закрутил винт до упора сколько смог (в рамках разумного) обычной шлицевой отверткой по часовой 4. Закрутил контргайку по часовой придерживая винт.

Откручивание болтов крепления

Перед тем как приступить к откручиванию болтов, убедитесь, что автомобиль находится на стояночном тормозе и надежно зафиксирован. Это необходимо для предотвращения случайного движения автомобиля при откручивании болтов.

1. Вооружившись подходящим ключом или гаечным ключом, подойдите к рулевому кардану. Болтов крепления на уазе патриот обычно 4 штуки и расположены по кругу, поэтому для откручивания необходимо вращать их по очереди.

2. Начните откручивать болт ослабив затяжку, а затем полностью выверните его. Повторите этот шаг для всех остальных болтов.

3. Если болты крепления жестко затянуты или плохо откручиваются, попробуйте применить силу или использовать приспособление, такое как гаечный ключ с длинным рычагом для дополнительного момента силы.

Полезные советы:

1. Перед расположением на полу и приступить к откручиванию болтов, рекомендуется смазать их ржавчиной или специальным смазочным веществом для более легкого отворачивания.

2

При откручивании болтов обратите внимание на их длину. Они могут быть разной длины, поэтому пометьте их или запомните, в каком порядке вы их откручивали, чтобы потом их повторно правильно установить

Описание запчасти

Нашли в другом магазине товар дешевле? Сообщите нам, мы оперативно проверим информацию и компенсируем разницу при покупке онлайн. Условия

Производитель: ОАО «УАЗ»

Рулевой вал – телескопическая тяга карданного типа, служит соединением коробки рулевого механизма с рулевой колонкой.

Показатели качества

• тщательная селективная подборка сопрягаемых деталей, как шлицевой части, так и крестовины (подшипника и шипа крестовины);
• в крестовине присутствует уплотнительный узел, который не позволяет проникать пыли и грязи в подшипник;
• ресурс до 100 000км;

Для постоянных клиентов и оптовых покупателей сотрудничество с нами выгодно, благодаря существующей системе скидок, программу которой, вы можете узнать у наших менеджеров.

Ремонт рулевого редуктора УАЗ Patriot

1. Ремонт рулевого редуктора УАЗ Patriot.

2. Регулировка рулевого редуктора УАЗ Patriot + видео по регулировке рулевого редуктора УАЗ Patriot.

Ремонт рулевого редуктора УАЗ Patriot

Неполадка : благодаря незнанию устройства рулевого редуктора в УАЗ Patriot (речь о левой резьбе регулировочного винта). С самого момента покупки меня одолевал стук в руле. Естественно было решено подтянуть рулевой редуктор. Подтянул, крутя регулировочный вправо… В итоге сорвана резьба в крышке картера рулевого редуктора (вроде так называется).

Новых крышек в продаже само собой нет, даже если бы и были, то стоили бы «полредуктора». Благодаря хорошим людям с головой и руками был найден способ ремонта рулевого редуктора. Способ заключается в изготовлении нового регулировочного болта (с человеческой резьбой) и втулки крышки картера (из нормального, крепкого материала). Далее фото.

Нарезали новую резьбу в крышке в которую закрутится втулка

Новый регулировочный винт на 13

Взяли вот такой клей для склеивания втулки с крышкой

Закрутили втулку в крышку

овый винт и фиксирующая гайка. Теперь зазор между ними стал меньше на 2мм. Винт как раньше не болтается.

Вот сюда вставляется регулировочный винт и фиксируется гайкой

Вот так теперь с помощью головки будет осуществляться регулировка

Ставим крышку на свое место

Закручиваем крышку болтами

И фиксируем контргайкой с наполнителем

Установил рулевой редуктор на место, отрегулировал. Стуки пропали.

Внеплановая регулировка рулевого редуктора УАЗ Patriot

Мне не особо нравится нагрузка на рулевое колесо (Руль), для меня еще это не особо напряжно, а вот супруге — тяжеловато. Хотелось сделать мягче руль. Я решил пойти по пути наименьшего сопротивления — расходов.

Решил проверить регулировку. Скинув тягу — сошка, как и думалось — в центре немного тяжеловато ходила — ослабив немного — проверил люфты на сошке — они присутствуют на всех положениях. Решил обратно подтянуть — без изменений. Подтянул еще сильней — так же. Решено было забить на люфты сошки, стал понемногу ослаблять регулировочный винт, чтоб добиться плавного хода во всей плоскости. Но так как хотелось, более нежного ГУРа — ослабил еще немного более (примерно 1,5 оборота). В результате, что имеем — руль стал люфтить примерно на 5-7 градусов. Тестовый выезд, показал, что автомобиль на высоких скоростях приходится ловить, а сам ГУР стал не намного легче, есть мягкость, но она совсем не существенная. Собственно, понял, что этой регулировкой можно чуть чуть сделать управление мягче, но огромный минус — приходится ловить машину. Теперь делаем все на место, начинаю затягивать по 1/4 оборота регулировочного болта, до момента, когда сошка начнет ощутимо тяжело проходить, найдя этот момент, ослабляем обратно на 1/8 — 1/6 оборота и контрогаем. Тестовый выезд — руль адекватный, не тяжелее и не легче как был, в ноль пытается вернуться, но не совсем в полный ноль (тут нужно кастор валить для лучшего результата), но управление автомобилем стало более чуткое и отзывчивость на движения руля более резкое до всех регулировок. Времени на полчаса, а результат впечатляющий. Рекомендую проверить!

Установка рулевого демпфера УАЗ Patriot

Установка рулевого демпфера Rancho RS9000 на УАЗ Patriot Хотелось почувствовать на руле работу подвески, связь с дорогой,

Источник

Снятие и установка рулевой колонки автомобиля УАЗ Патриот

Рулевую колонку снимаем для замены или для ремонта

Для выполнения задания потребуются ключи на 12, 13, торцовая головка

Отсоединяем клеммы проводов от соединителя

Разъединяем колодки проводов замка зажигания и иммобилизатора

Помечаем положение хомута вала рулевого управления относительно шлицев вала рулевой колонки

Откручиваем гайку и вынимаем болт из хомута вилки карданного шарнира вала рулевого механизма

Отсоединяем карданный шарнир от вала рулевой колонки и отводим его в сторону

Выкручиваем два болта крепления кронштейна механизма регулировки угла наклона рулевой колонки

Выкручиваем болты крепления кронштейна рулевой колонки

Кронштейн закреплен четырьмя болтами

Вынимаем рулевую колонку в сборе с механизмом регулировки угла ее наклона

Ослабляем затяжку хомута крепления соединителя и снимаем соединитель

Выкручиваем четыре болта крепления замка зажигания и снимаем его

Снимаем возвратную пружину 1 и откручиваем две гайки 2 с левой стороны, придерживая другим ключом от прокручивания

Устанавливаем рулевую колонку в обратной последовательности.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
