Ремонт рулевой колонки уаз хантер с гидроусилителем своими руками

8.3.2 Снятие, разборка и установка рулевого колеса / УАЗ 31519

Зафиксировать рулевое колесо от проворачивания можно с помощью запорного механизма противоугонного устройства замка зажигания. Для этого выньте ключ из замка зажигания и поверните рулевое колесо до момента фиксации вала противоугонным устройством. После ослабления затяжки гайки крепления рулевого колеса отключите противоугонное устройство, вставив ключ в замок зажигания, и вновь установите рулевое колесо в положение прямолинейного движения.

Не отворачивайте гайку полностью, иначе при снятии рулевого колеса руками в случае его резкого отсоединения от вала можно нанести себе травму.

Если сбить руками рулевое колесо не удается, вверните в отверстия рулевого колеса два болта с установленными шайбами…

8. Выверните три винта крепления нижнего внутреннего контактного кольца выключателя звукового сигнала…

14. При необходимости снимите выключатели звукового сигнала, отсоединив от них провода и вывернув винты крепления.

Рулевой редуктор

Со временем случается такое что руль УАЗ Патриот начинает работать неисправно, основной причинной является выход из строя гидроусилителя или редуктора. Признаки говорящие что требуется регулировка или замена следующие:

• Во время управления автомобилем присутствуют скрипы и посторонние шумы;
• Руль вращается не равномерно;
• Во время вращения рулевого колеса имеются заклинивания или заедания;
• На редукторе присутствует люфт.

Регулировка редуктора не является сложной процедурой, и ее можно произвести самостоятельно, для этого болт нужно вкрутить таким образом чтобы было максимальное стяжение, затем он фиксируется в таком положении, после этой процедуры рулевое колесо начнет вращаться туже. Если произвести регулировку не удаётся, то нужно заменить гидроусилитель.

Регулировка

Для проведения работ по настройке нужно подготовить весь необходимый инструмент:

• Плоскогубцы, чтобы расшплинтовать гайки;
• Набор гаечных ключей;
• Т-30 наконечник в форме звездочки;
• Смазку WD-40.

После того как весь инструмент подготовлен можно переходить к регулировки усилителя:

1. Первым делом прямо устанавливаются колеса;
2. Открывается капот и находится колонка;
3. Поверхность очищается от грязи;
4. На картере ГУРА его центральной части находится винт, при помощи которого осуществляется регулировка;
5. С сошки снимается наконечник;
6. Проверяется наличие люфта и возможных дефектов, для этого сошку нужно подвигать в лево и право. В случае обнаружения дефектов они устраняются;
7. Переходим к необходимым работам, ключом на 16 откручивается контргайка, у нее левая резьба, по этой причине ее нужно откручивать по часовой стрелке;
8. Когда контргайку ослабили берется ключ T-30 и откручивается винт;
9. Проверяется как ходит рулевая сошка, если она двигается туго, винт нужно крутить в левую сторону;
10. Регулируется люфт на редукторе, таким образом чтобы он ели ощущался;
11. В таком положении до упора затягивается и зашплинтовывается контргайка.

После того как работы произведены нужно проверить чтобы сошка перемещалась плавно без заеданий, наличие небольшого люфта допускается. Затем на место устанавливаются все наконечники и уже во время движения проверяется работа механизма.

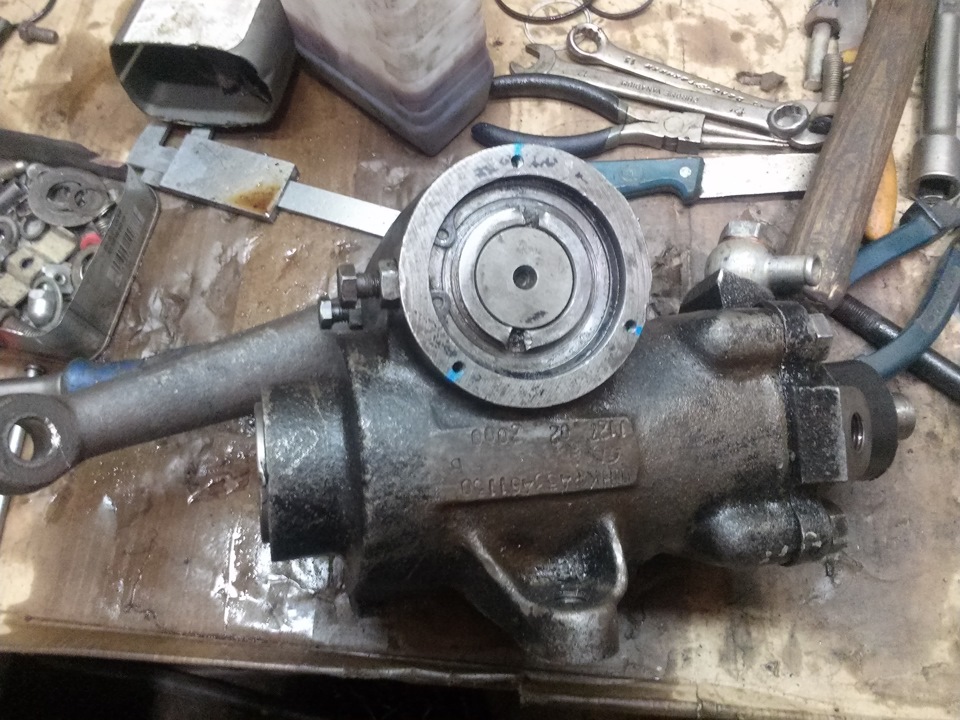

Ремонт

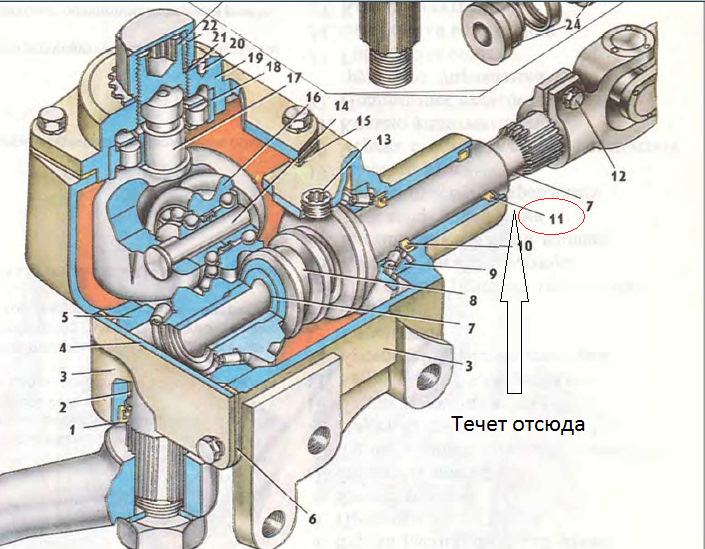

В картере рулевой колонки внедорожника УАЗ Патриот имеется слабое место, это резьба куда вкручивается болт, и во время регулировки целостность резьбы может нарушится, это связанно с низким качеством металла. Проблема решается следующим способом:

1. При помощи метчика нарезается новая резьба;
2. Берется втулка у которой две резьбы;
3. Втулка вкручивается по новой нарезанной резьбе и склеивается при помощи цианакрилатного клея;
4. В новое отверстие редуктора устанавливается новый регулировочный болт;
5. Крышка картера устанавливается на место и закрепляется с при помощи четырех болтов.

После этой процедуры можно производить необходимую регулировка.

Устройство руля на УАЗ Паритоте

Неотъемлемой частью любого транспортного средства является рулевое управление(РУ), благодаря которому обеспечивается безопасность передвижения на автомобиле, меняется направление движения, а также совершаются различные маневры. На внедорожнике UAZ Patriot с гидроусилителем в устройство системы РУ входит: рулевая колонка, руль, пара рулевых тяг, поворотные кулаки, и шаровые шарниры.

Устройство

На внедорожнике имеется рулевая колонка в которой расположен вал управления с двумя подшипниками. Крутящий момент благодаря карданному валу передается от руля на рулевой механизм, сам карданный вал состоит из шарниров и скользящей вилки.

Рулевое управление УАЗ-Хантер, УАЗ-31519

Рис.1

• 1 – рычаг поворотного кулака;
• 2 – поворотный кулак правый;
• 3 – опора шаровая правая;
• 4 – ремень;
• 5 – насос гидроусилителя рулевого управления;
• 6 – шланг нагнетательный гидроусилителя рулевого управления;
• 7 – масляный бак гидроусилителя;
• 8 – шланг всасывающий;
• 9 – шланг сливной;
• 10 – рулевой механизм;
• 11 – сошка;
• 12 – опора шаровая левая;
• 13 – поворотный кулак левый;
• 14 – рулевой наконечник;
• 15 – штуцер регулировочный;
• 16 – тяга рулевой трапеции;
• 17 – тяга сошки рулевого управления.

Вал рулевого управления 22 (рис. 2) установлен в трубе рулевой колонки УАЗ-Хантер, УАЗ-31519 на двух подшипниках 26 и передает крутящий момент от рулевого колеса на рулевой механизм через карданный вал 7, состоящий из шлицевого вала, скользящей вилки и карданных шарниров.

Рулевое колесо 18 установлено на шлицах вала рулевой колонки и прикреплено к валу гайкой. Рулевой механизм установлен в подкапотном пространстве. Картер рулевого механизма прикреплен к раме болтами.

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

1. Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
2. Проверьте целостность расширительного бачка и уровень жидкости в нем.
3. Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

1. Откройте крышку расширительной емкости и посадите на водительское место помощника.
2. Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
3. Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

1. Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
2. Снимите расширительный бачок.
3. Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
4. Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

Полезное видео

Рекомендуем ознакомится с видео:

Подводя итог можно сделать вывод ,что этот механизм всегда должен находится в исправном состоянии, иначе передвигаться на автомобиле становится небезопасно. В случае возникновения каких либо неисправностей все работы по ремонту можно произвести самостоятельно.

После определенного пробега, вам понадобилась регулировка рулевого редуктора на УАЗ Патриот, но вы не знаете, как подступиться к этому непростому на первый взгляд делу. К тому же данный механизм иногда сбоит

, что плохо сказывается на управляемости автомобилем.

В принципе, работы по регулировке редуктора можно провести самому, сэкономив деньги на мастерах. Плюс это отличная практика в понимании, как работает этот узел в вашем автомобиле.

Регулировка рулевого редуктора на УАЗ Патриот требуется, когда вы чувствуете, что руль наливается определенной, нехарактерной ему тяжестью. Либо при вращении наблюдаются небольшие заедания, ход рулевого колеса неравномерен.

Как уменьшить расход топлива на УАЗ «Хантер»?

После приобретения рассматриваемой модификации, многие задумываются об экономии горючего. Для начала, следует поменять бензонасос, фильтры, а также проверить соответствие реальных параметров машины заявленным техническим характеристикам. Также можно установить специальную газобаллонную установку, позволяющую снизить затраты на топливо.

Несколько рекомендаций для экономии ГСМ:

1. При запуске холодного мотора разгоняйте внедорожник постепенно.
2. Набирайте скорость размеренно, как можно раньше переключаясь на повышенную передачу.
3. Выдерживайте требуемое давление в шинах.

Важно, при долгом простое в заторе, заранее заглушите силовой агрегат, чтобы избежать перерасхода горючего и перегрева мотора. При чрезмерном потреблении бензина проявляются неисправности или износ газораспределительного механизма. Его необходимо чистить и проверять в первую очередь

Также следите за правильной регулировкой фильтров, колесного наката, что обеспечит экономные и безопасные поездки по бездорожью, а также на дальние дистанции. Кроме того, используйте тип топлива, рекомендуемый производителем. Это продлит рабочий ресурс мотора и снизит потребление горючего

Его необходимо чистить и проверять в первую очередь. Также следите за правильной регулировкой фильтров, колесного наката, что обеспечит экономные и безопасные поездки по бездорожью, а также на дальние дистанции. Кроме того, используйте тип топлива, рекомендуемый производителем. Это продлит рабочий ресурс мотора и снизит потребление горючего.

Характеристики рессор

До 1994 года выпускались машины с рессорной подвеской, теперь модификации 3151 производятся с рессорами и пружинами. В УАЗ с индексацией 10 в передней части устанавливаются пружины с поперечной и 2 продольными штангами, сзади — 3-листовые узлы. Тоннажность на пружинах достигает 650 кг.

Размерность базы между передними элементами составляет 805 мм, задними — 1110 мм. Передняя деталь грузопассажирских УАЗ имеет длину 1100 мм, ширину пластины прямоугольного сечения — 55 мм. Она содержит 8 листов, которые стянуты между собой центровым болтом и 3 хомутами; снизу они прикреплены на заклепке к последнему элементу, сверху — загнуты к первому. Толщина первой пластины — 7 мм, остальных — 6 мм. Конец рессоры, расположенный спереди, прикрепляется резиновыми втулками к лонжерону конструкции, задний — подвешивается шарнирами на серьге.

Длина задних рессор — 1250 мм. На гражданских моделях, таких как УАЗ-31512, устанавливают 7 прокладок по 7 мм на заднюю деталь, в УАЗ-3151 их 9. Стянуты они 4 хомутами. Грузоподъемность увеличена на 200 кг, зад кузова приподнят.

Передние и задние рессорные механизмы вагонной компоновки по размеру одинаковые, взаимозаменяемы, имеют профиль в виде трапеции с параболическими краями. Длина их составляет 1200 мм, ширина прокладки — 45 мм, толщина — 6,5 мм. Всего листов — 13. Предварительно они подвергаются дробеструйной и термической обработке. Стянуты 4 хомутами, которые ограничивают боковое смещение элементов.

Рессоры с пружинной подвеской производятся на Чусовском металлургическом заводе. Отличительной особенностью детали является клеймо на стяжке-хомуте с наименованием предприятия, датой изготовления и клеймом ОТК.

Задняя 3-листовая деталь 31512-2912012 выполнена по ГОСТ Р 51585-2000, монтируется на машины УАЗ-31512, 31514-10, 3160, также подходит для моделей «Хантер» и «Патриот».

Технические параметры рессоры:

1. Контрольная нагрузка — 504,7 даН.
2. Сборный вес — 16,5 кг.
3. Полная длина — 1415 мм.
4. Расчетная длина — 1350 мм.
5. Внутренний размер втулки ушка — 42 мм.
6. Материал — 50ХГФА.

Стоит рессора от 3500 руб.

Задняя 4-пластинчатая модель 2912010 ГОСТ Р 51585-2000 отличается такими показателями:

1. Нагрузка — 643,75 даН.
2. Вес в сборе — 22,3 кг.
3. Стоимость — 4900 руб.

Рессора считается популярной, подходит для многих автомобилей: 2360, 3153, 3159, 3162, 3962. Ее часто устанавливают на задний мост модификаций 315148, 314143, «Хантер», «Карго», «Патриот», «Барс», «Симбир».

Рулевое управление УАЗа Патриота: неисправности и методы их устранения

Одна из главных систем в устройстве колесных транспортных средств – это рулевое управление, состоящее из комплекса узлов и агрегатов. Его главная задача – синхронизировать повороты руля с поворотом передних (управляемых) колес автомобиля. Рулевое управление поддерживает заданное водителем направление и обеспечивает нужный угол поворотов.

Особенности системы

Механизм рулевого управления Патриота дополняется колонкой. Вал находится в колонке руля на 2-х опорных подшипниках. Это так называемая опора рулевого вала УАЗ Патриот. Ее задача – передать повороты вправо или влево от руля на рулевой механизм посредством устройства, похожего на кардан. Руль устанавливается на шлицы и надёжно фиксируется на нём соединением с гайкой. К трубе закрепляется механизм регулирования угла наклона.

Основная часть узла находится в моторном отсеке, а его картер закреплен на раме при помощи болтовых креплений. Особенность рулевого управления УАЗа Патриота в том, что здесь используются шаровые шкворни – технология устаревшая и встречается на современных автомобилях редко. В остальном механизм выполнен по стандартной схеме и мало чем отличается от устройств, устанавливаемых на УАЗ 469 и прочие модели.

Когда водитель вращает руль на УАЗе Патриоте, винт механизма управления выкручивается из поршневой гайки или, наоборот, вворачивается в неё. Давление в одной или в другой полостях рулевого механизма повышается или понижается, от этого поршневая гайка начинает перемещаться. Одновременно с этим она оказывает влияние на сошку через вал рулевой рейки, а та через рулевую трапецию и тяги передает усилие на управляемые колеса, заставляя поворачиваться их в нужную сторону.

Для поддержания давления в насосе установлен специальный предохранительный клапан, он регулирует показатель в зависимости от того, как часто крутится коленчатый вал силовой установки. Расширительный бачок гидравлического усилителя расположен в моторном отсеке над левым брызговиком переднего крыла. При помощи шлангов соединяется с насосом ГУРа и магистралью обратки. В случае неисправности усилитель управления сохраняется, но для поворота руля придется приложить значительно больше усилий.

Причины и способы устранения неисправностей рулевого управления УАЗ Патриот

Для наглядности все неполадки представлены в таблице:

Причина неисправности

Люфт руля (ход без усилия больше 400 мм)

На руле ощущается перемещение червяка по оси

Самопроизвольное угловое колебание управляемых колес (биение)

Руль на валу перемещается по оси

Рад иальное смещение вала

Рулевой механизм заедает

При зацеплении слышны скрипы или щелчки

Утечка масла из картера

Масло течет через предохранительный клапан расширительного бачка ГУР

Скрипит рулевая колонка

При наличии ГУР требуется большое усилие для поворота рулём

Шумит гидроусилитель

Многие из этих неисправностей автовладелец может устранить своими руками. Описывать большую часть процедур нет смысла, они однотипные и при необходимости могут выполняться на СТО. Стоимость услуг варьируется от 300 до 10000 рублей, в зависимости от сложности работы, не считая стоимости деталей и расходных материалов.

Устранение люфта кардана

Автовладельцы УАЗа знают, что в их автомобиле есть не только карданные передачи, с помощью которых становится возможным привод, но и рулевой кардан УАЗ Патриот. По своей конструкции он практически идентичен карданам переднего и заднего мостов, разница – в длине и объеме. Главная слабость этого кардана, или рулевого редуктора на УАЗе Патриот, в появлении характерного стука. Он возникает в кардане рулевого механизма в области фиксации на шлицах. От негативного воздействия внешних факторов эти соединения никак не защищены, поэтому со временем возникают люфт и стук. Устранение этой распространенной поломки происходит следующим образом:

1. Подходящим по размеру хомутом обжимается плотно кардан в том месте, где находится шлицевое соединение. Для этого можно использовать хомут от Волги, применяемый для стяжки рулевой тяги.
2. Теперь можно демонтировать кардан. Если снятие не входит в планы, можно обойтись и без этого, но этот вариант травмоопасен, так как работать придется с болгаркой. Отрезным диском следует пропилить кардан в том месте, где на внутренней стороне расположены шлицы. Пропил потребуется примерно 10 см
3. Теперь на кардан надевается хомут и стягивается болтовым соединением. Узел становится неподвижным, и проблема люфта исчезает надолго.

Снятие и регулировка рулевого механизма с ГУР автомобиля УАЗ-3151, -31512, -31514, -31519

Если при этом ощущается осевой люфт вала, регулируем упорные подшипники. Для этого:

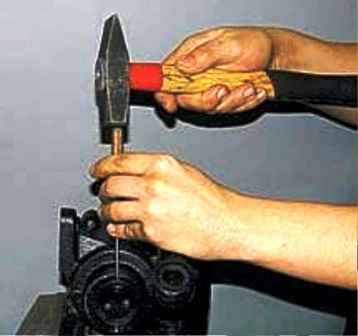

Через выколотку выправляем буртик регулировочной гайки, закерненный в пазы картера

Специальным ключом поворачиваем гайку по часовой стрелке до устранения зазора

При этом контролируем момент вращения вала, который должен составлять не более 0,2 кгс.м

Для этого динамометром, зацепленным за ключ на 17, измеряем момент проворачивания вала-золотника

При длине рычага равной 200 мм усилие не должно превышать 1,0 кгс

Бородком загибаем буртик гайки в паз

Покачиваем рукой сошку рулевого механизма

Если ощущается зазор, регулируем зубчатое зацепление

Для этого снимаем сошку с вала сектора

Отверткой или лезвием ножа поддеваем и снимаем верхнюю и нижнюю защитные крышки

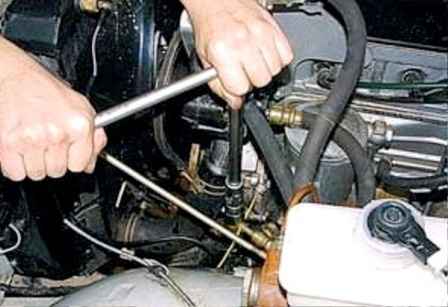

Откручиваем ключом на 13 контргайки стопорных болтов

Ключом на 12 откручиваем стопорные болты на 2-3 оборота

Специальным ключом поворачиваем регулировочные эксцентриковые обоймы подшипников вала-сектора

При регулировке следует исключить возможность перекоса вала-сектора, поэтому поворачиваем обоймы поочередно на небольшой угол до устранения зазоров в зацеплении

Рама и подвеска автомобилей УАЗ

Какая подвеска у различных моделей а/м УАЗ?

Подвеска всех моделей полностью зависимая (т. е. и спереди, и сзади мосты). До 1994 г. все УАЗы выпускались только с рессорной подвеской. Сейчас «козлики» (3151*) выпускаются как с рессорной, так и с пружинной подвеской. У а/м с пружинной подвеской (модели с индексом -10) спереди установлены пружины с двумя продольными и одной поперечной штангами, сзади — так называемые малолистовые рессоры (из трех листов). Грузоподъемность машин на пружинной подвеске составляет 650 кг. Передние амортизаторы на машинах с пружинной подвеской короче на 25 мм, чем штатные. У всех а/м с рессорной подвеской спереди 8 листов, сзади либо 7 (обычный «гражданский» вариант), либо 9 листов («усиленные», «военные»). Грузоподъемность а/м на «усиленных» рессорах на 200 кг больше, чем на обычных, и составляет *** кг, и задняя часть кузова приподнята несколько больше. На гражданские мосты устанавливаются как рессорная (в т. ч. усиленная), так и пружинная подвеска. На обычные военные мосты устанавливаются только рессоры. На моделях с длинными военными мостами (а/м 3159* «Барс» и широкобазные 316*) устанавливается только пружинная подвеска.

См. также «Модели а/м УАЗ» и сравнение военных и гражданских мостов.

Хорошая «теория» о подвеске есть на Белорусском сайте любителей 4х4.наверх

А что все-таки лучше — рессорная подвеска или пружинная? Почему?

А можно ли убирать листы из рессор для получения более мягкой подвески?

Можно ли поменять «дубовые» 9 листовые рессоры на новые 4-х листовые?

Надысь в магазине увидел комплект (12 шт.) фторопластовых прокладок между листами рессор для «Волги». Может, кто посоветует, стоит ли их ставить в УАЗовские рессоры? Каждая прокладка толщиной 3 мм, длинной — 100-120 мм, шириной — с рессору. Не поломаются ли они на морозе? Хотя я слышал, что у фторопласта коэффициент трения такой же, как у мокрого льда.

Доработка рессор

Вариант 2

Как таскать «гражданские» прицепы, ведь у нас «военный» фаркоп?

Можно ли отлифтовать УАЗ и поставить ОГРОМНЫЕ колеса? Как это сделать?

Родные колеса и так что-то около 30″ диамера. 31″ влезет, но надо подогнуть выступ под задней аркой. 33″, 35″, 37″ колеса без лифтовки не влезут. Первый способ лифтовки — установка хоккейных шайб (обычно две штуки) либо обрезков трубы квадратного сечения в качестве проставок между кузовом и рамой (подъем кузова над рамой). Другой способ — установка проставок между рессорой и мостом (подъем рамы). В последнем случае изменяется длина карданов — увеличиваются углы изгиба в крестовинах. В обоих случаях изменяется геометрия рессор, крепятся они серьгами от «Газели».

Отчет Чифа о лифтовке и рекомендации см. здесь.

Проставки между мостом и рамой — на фотографиях 1 и 2 от BabyHummer-а.

При установке больших колес на гражданские мосты можно заменить главную пару на «старую». Вопросы лифтовки освещены также на Белорусском сайте любителей 4х4 и на сайте «Урал — Трофи».наверх

Газелевские серьги

Что такое кенгурятник?

Бампер-отбойник

Уход за рессорами

См. также: приспособление для смазывания рессор.наверх

Крепление рессор к мостам

Восстановление «просевших» рессор

Советы по замене рессор

Замена рессор на автомобилях вагонной компоновки

Замена рамы

Какие буржуйские амортизаторы нам подходят?

Об установке аммо Кони

Установка вторых амортизаторов

Замена рычажных амортизаторов на телескопические

Ремонт рычажных амортизаторов

См. также: Устройство рычажных амортизаторовнаверх

Установка амортизаторов «Плаза»

Приспособление для смазывания рессор

Рулевая колонка уаз 469 ремонт видео

УАЗ — Ремонт рулевой колонки (рулевой редуктор)Разборка, дефектовка и регулировка. А так же сравнение с другими рулевыми колонками.Рулевой редуктор УАЗ 469Ремонт.Регулировка рулевой колонки уазУАЗ Буханка Life Регулировка рулевой колонки уаз. Замена червяка вала руля и его дефектовка.Replacing the worm wheel shaft and Troubleshooting.Коротко о замене ,установке ,регулировке ,червяка,вала руля.Так же основные причины выхода из строя этого…Сборка рулевого редуктора УАЗРемонт рулевого управленияРемонт рулевого управления.УАЗ 469 — Ремонт переднего моста — Часть 1Ремонт поворотного кулака, разборка, дефектовка Хочешь больше видео уроков? https://avtoznahar.org.ua/help. Рулевой люфт? Не не слышал…УАЗ…Простой способ РЕМОНТА РУЛЕВОГО ВАЛАКак устранить стук Рулевого вала на примере автомобиля Ниссан. Лучшие видеорегистраторы 2021 г. https://ali.pub/2livzr…Регулировка рулевого механизма уаз ХантерЕсли уаз не хочет ехать прямо. часть 1.петли УАЗ-469если ими никогда не заниматься, то могут быть проблемы…..Вал сошки УАЗа. Разница между 469 и 452Разница между валами сошки УАЗа 469 и 452.РЕГУЛИРОВКА ГУР СТЕРЛИТАМАКРЕГУЛИРОВКА ГУР СТЕРЛИТАМАК. замена шкворней уаз старого образцазамена шкворней уаз старого образца.Замена шкворней колхозный мостПроцедура замены шкворней на колхозном или гражданском мосту. avtoclubvideo.ru

Крепление заднего конца рессоры на серьгу

Сравним установку заднего конца рессоры при помощи втулок и сайлентблоков на УАЗе Патриот. На рисунке 3 можно найти следующие различия в конструкциях:

• Вместо нижней втулки серьги установлен сайлентблок;
• Отличаются каталожные номера верхних втулок;
• Отличаются каталожные номера внутренней щеки серёг.

Начнем с последнего и рассмотрим отличие серьги 3160-2912458 от 3163-2912458. Дальше, мы будем рассматривать не всю серьгу, а только ее внутреннюю щеку в сборе с осями, но для краткости, будем называть эту сборку серьгой.

Как видно из рисунка 5, отличие состоит только в длине посадочного места для втулок. У серьги 3160 оно на 5 мм больше. Других отличий нет.

Давайте посмотрим, как при помощи втулок 3160-2912028, рессора 3153-2912010 одевается на нижний палец серьги 3160-2912458. Длина посадочного места для втулок равна 75 мм, длина двух втулок равна 82 мм (2*41 мм). Вычтем из 75 мм ширину рессоры 62 мм, остается 13 мм. В эти 13 мм мы должны уместить 2 «шляпки» втулок, их общая ширина равна 16 мм. Таким образом, при установке рессоры нужно сжать 16 мм резины или полиуретана до 13 мм, что представляется вполне реальным. При таком сжатии, внешняя щека серьги упрется в уступы на пальцах и обеспечит надежную сохранность момента затяжки, который, вместе с установленным гровером, предотвратит самопроизвольное откручивание гайки.

При установке сайлентблока 3163-2912020, длина внутренней втулки которого равна 71 мм на серьгу 3163-2912458 с длиной посадочной части 70 мм, сайлентблок будет выступать на 1 мм над уступом пальца, что обеспечит передачу момента затяжки гайки через внешнюю щеку и втулку сайлентблока на внутреннюю щеку. Сайлентблок оказывается надежно зажатым в серьге. Если сайлентблок одеть на серьгу 3160, то без применения дополнительных шайб, затянуть эту конструкцию не получится, т.к. длина сайлентблока меньше длины посадочной части пальца и сайлентблок будет болтаться на нем.

Теперь проделаем мысленный эксперимент и оденем втулки 3160 на серьгу 3163.

Вычтем из длины посадочного места 70 мм ширину рессоры с внутренней металлической втулкой в ее ушке 62 мм, остается 8 мм. При такой установке, нужно сжать 16 мм резины или полиуретана до 8 мм. Такое сдавливание материала в 2 раза представляется слишком сильным, но реальным для воплощения.

После проведенных рассуждений, давайте аналогично переднему концу рессоры предложим способы установки задней части 4-х листовой рессоры от УАЗа Барс вместо штатной 3-х листовой рессоры на УАЗе Патриот.

Необходимость регулировки

Регулировка рулевого редуктора УАЗ Патриот проводится для того, чтобы откорректировать функционирование рулевого механизма. Процесс настройки не предусматривает особых сложностей и может быть проведен своими силами в домашних условиях.

Для того чтобы настроить рулевую колонку, в конструкции механизма предусматривается специальный болт с контрирующей гайкой. Процесс корректировки осуществляется за счет того, что болт вкручивается до максимального стяжения, а затем осуществляется его фиксирование в таком положении. После процесса регулировки можно будет заметить, что руль при этом будет вращать немного туже. Если же регулировку осуществить уже не удается, то гидроусилитель необходимо заменить на новый.

Для проведения регулировки редуктора на внедорожнике УАЗ Патриот потребуется следующий инструмент:

• пассатижи для расшплинтовки гайки;
• гаечные ключи на «22» и «16»;
• наконечник типа Т-30 в виде звездочки;
• WD-40.

Когда весь необходимый инструмент готов, можно приступать к рабочему процессу.

Процесс настройки

Рассмотрим детально процесс регулирования рулевого усилителя на внедорожнике УАЗ Патриот.

Приступая к работе, важно установить передние колеса внедорожника УАЗ Патриот в строго прямолинейном направлении.
После этого необходимо открыть капот и отыскать рулевую колонку внедорожника.
Перед началом проведения работ следует очистить поверхность конструкции от загрязнений.
На центральной части картера ГУР находится регулировочный винт, с помощью которого происходит процесс регулировки. Выглядит этот винт следующим образом:

Ремонт механизма

Как и многие другие автомобили, УАЗ Патриот также имеет некоторые недоработки данного механизма. В частности, недоработанным можно считать картер рулевой колонки, в который ввинчивается болт. Во время регулировки владельцы внедорожника часто встречаются с проблемой нарушения целостности резьбы. Почему это происходит?

Причины происходящего скрываются преимущественно в использовании некачественного металла для производства рулевого картера. Во время осуществления затягивания болта происходит нарушение целостности резьбы, что собственно и приводит в негодность крышку картера рулевой колонки. Приобрести ее отдельно можно, но стоимость ее будет не такой уж и маленькой, как может показаться на первый взгляд. Поэтому коротко рассмотрим, как осуществляется ремонт данного устройства.

Ниже представлена крышка на которой срывается резьба.

Производим ремонт резьбы следующим образом:

1. Для начала нарезается новая резьба большего диаметра с помощью метчика.
2. Далее потребуется использовать втулку с двумя резьбами, которая показана на фото ниже.
3. Втулка необходимо ввинтить в «новонарезанную» резьбу крышки и склеить ее специальным цианакрилатным клеем марки ТК-200.
4. После этого потребуется использовать новый болт, который и будет регулировочным. Ремонт подразумевает собой не только нарезание новой резьбы, но также и замену регулировочного винта рулевой колонки.
5. В редукторе регулировочный болт устанавливается в специальное отверстие, показано на фото ниже.

Новый регулировочный болт на своем месте

Более подробный процесс регулировки редуктора рулевой колонки отображен на видео выше. Там показан процесс настройки редуктора или гидроусилителя без помощи помощника. В таком случае будет полезно узнать, что для этого потребуется.

Померил люфт, он оказался где-то около 120 мм. Времени на точные замеры не было, сфоткал для наглядности как было:

После последнего ТО-1 сразу вспомнил аналогично произошедшую ситуацию с моей волгой и дилером БЦР, когда мне так же не могли (или не хотели) регулировать люфт рулевого, долго утверждали, что все в норме. В тот раз я взял два ключа и в пару заходов отрегулировал всё очень достойно, люфт был минимальный. В общем решил и в этот раз попытать счастья в регулировке. Начал с изучения мануалов. Во многих инструкциях указано что контргайка откручивается по часовой стрелки и регулировочный винт затягивается так же против часов стрелки (пример тут

Регулировку делал следующим образом: 1. Поставил колеса прямо, руль прямо соответственно 2. Открутил контргайку против часовой 3. Закрутил винт до упора сколько смог (в рамках разумного) обычной шлицевой отверткой по часовой 4. Закрутил контргайку по часовой придерживая винт.
