Причины поломки

Если пластиковая сеточка загрязнилась или кольцевая сеточка регулятора давления забилась, тогда:

1. Может нарушиться перекачка топлива.
2. Возникнет перелив жидкости через адсорбер.
3. Начнет дергаться автомобиль при резком разгоне.

К причинам таких неполадок автомеханики относят:

• замятые баки;
• неправильная установка струйного насоса (на УАЗ Патриот 2006-2007 г.в.);
• перепутаны шланги перекачки и пароотводные (зачастую такая ошибка допускается в автосервисах);
• пережаты либо забиты мусором шланги пароотвода и перекачки.

Другим не менее важным элементом топливного модуля УАЗ Патриот является крышка бака. Эта деталь должна быть герметичной, глухой и плотно закрытой. Связано это с постоянной перекачкой жидкости при работающем бензонасосе. Из-за полного правого бака возможен перелив через плохо прикрытую крышку.

Агрегаты системы впрыска топлива

Из основных причин проблемной перекачки между баками автомеханики выделяют такие:

1. Забитая мусором сеточка.
2. Забитый грязью фильтр тонкой очистки бензина.
3. Засоренный насос, шланги, регулятор расхода, топливопроводы.
4. Наличие воздуха в шлангах либо штуцеров баков.
5. Отсутствие герметичности в правом баке или его крышки.
6. Применение бензонасоса с низкой производительностью и давлением (установка этого агрегата от иных автомобилей или б/у, который потерял ресурс и не обладает должными техническими характеристиками).

Технические возможности

УАЗ Хантер пользуется большим спросом благодаря своим высоким техническим характеристикам. Данный автомобиль может быть оснащен:

• бензиновым мотором;
• дизельным силовым агрегатом.

Базовый 16-клапанный двигатель Хантера

В базовую комплектацию входит бензиновый двигатель ЗМЗ-409.10. Он имеет 4 цилиндра объемом 2,7 л. Силовой агрегат находится в передней части кузова, укомплектован 16-клапанным ГРМ и системой распределительного впрыска топлива. Рассматриваемый внедорожник производитель рекомендует заправлять бензином марки не ниже АИ-92. Максимальная мощность двигателя составляет 128 л. с. Пиком крутящего момента считается отметка в 209,7 Нм. Этого предела можно достичь при 2500 об./мин.

Если использовать Хантер в смешанном режиме, расход бензина составит более 13,2 л на 100 км. При этом нужно учесть, что динамические характеристики автомобиля слабые. Максимальная скорость данного внедорожника — не больше 130 км/ч. Для стартового разгона с 0 до 100 км/ч потребуется более 35 с.

Если рассматривать дизельный вариант УАЗ, то он оснащен двигателем ЗМЗ-5143.20. Такой силовой агрегат имеет 4 цилиндра и объем в 2,2 л. В комплектацию также входят 16-клапанный ГРМ и система впрыска топлива. Максимальная мощность такого двигателя — 113,5 л. с. Пика крутящего момента можно достичь при 270 Нм.

Если сравнивать бензиновый и дизельный моторы по показателю экономии топлива, то 2 вариант движка считается более привлекательным. В смешанном цикле расход топлива составляет 10,6 л на 100 км. Что касается динамики, то дизельный агрегат значительно уступает бензиновому аналогу.

Топливный насос (бензонасос) 900-1106010 двигателя УМЗ-421, УМЗ-4218

Рис.2. Топливный насос (бензонасос) 900-1106010 двигателя УМЗ-421, УМЗ-4218

• 1 — корпус;
• 2 — рычаг ручного привода;
• 3 — эластичная про-кладка диафрагмы;
• 4 –головка;
• 5 — корпус установки клапанов;
• 6 — входной штуцер;
• 7 — всасывающий клапан;
• 8 — сетчатый фильтр;
• 9 — выпускной штуцер;
• 10 — нагнетательный клапан;
• 11 и 12 — верхняя и нижняя диафрагмы;
• 13 — рычаг привода.

Бензонасос УМЗ-421 (УАЗ-31512), УМЗ-4218 (УАЗ-Хантер, УАЗ-3303, 2206) состоит из корпуса 1 с рычагами привода 15 и ручной подкачки топлива 19, головки корпуса 13 с клапанами: впускным 7 и выпускным 12, крышки 10.

Диафрагма 6 зажимается между корпусом 1 и головкой корпуса 13. Шток диафрагмы бензонасоса УМЗ-421, УМЗ-4218 герметизируется резиновым уплотнителем 3. Клапан в сборе состоит из обоймы, резинового элемента и пластины, поджимаемых пружиной. Над всасывающими клапанами насоса устанавливается фильтр 8, изготовленный из мелкой сетки.

ИЗ КАКОГО МАТЕРИАЛА ИЗГОТАВЛИВАЕТСЯ ТОПЛИВНЫЙ БАК

Для изготовления баков применяется три материала: сталь, алюминий и пластик (высокоплотный полиэтилен). Последний наиболее часто используется в производстве легковых автомобилей.

Пластик удобен тем, что позволяет наилучшим образом использовать установочное пространство и изготовить емкость любой формы, а значит, получить максимальную вместимость топливного бака. Основное достоинство данного материала в том, что ему не страшна коррозия. Однако на молекулярном уровне пластик проницаем для углеводородов. Чтобы не допустить микроутечек, баки делают многослойными, а внутреннюю поверхность в некоторых конструкциях покрывают фтором.

Металлические баки сваривают из штампованных листов. Для хранения дизельного топлива или бензина применяется алюминий, для газа – сталь.

Устанавливаемые двигатели УАЗ 315195 Hunter

Машины «315195» оснащается тремя видами силовых установок: УМЗ-4213, ЗМЗ-40905 и ЗМЗ-51432. Моторы размещаются спереди, вдоль продольной оси транспорта. За счёт выбора между изделиями, пользователь подбирает вариант техники, исходя из потребностей.

Силовая установка УМЗ-4213:

Характеристики моторов:

УМЗ-4213	ЗМЗ-40905	ЗМЗ-51432
Камер, (количество)	«четыре»
Расположение камер	«ряд»
Тактов, (количество)	«4»
Работа камер, порядок	«1-2-4-3»	«1-3-4-2»	«1-3-4-2»
Смесеобразование	инжектор	впрыск
Горючее	Бензин АИ-92	Бензин АИ-92	солярка
УАЗ 315195 объем двигателя, (л)	2,89	2,693	2,24
Сечение камеры, (мм)	100	95,5	87
Ход поршневого элемента, (мм)	92	94
Клапанов на камеру, (шт.)	4	4	4
Сдавливание	8,2	9,1	19,5
Мощь мотора, лошадей	104	128	113
Расход, (л на 100км)	13,5-17	11,5-13,2	9,5-10,6
Масса мотора, (кг)	170	190	225

Силовая установка ЗМЗ-40905:

Недостатки системы:

При очень низких температурах существует вероятность замерзания топлива в банджо-болтах и переливном шланге, что приведёт к невозможности перетекания топлива из бака в бак и уравновешиванию давления в основном баке с атмосферным. Если основной бак закрывается максимально герметично, а давление в нём не может уравняться с атмосферным — будет происходить внешнее сдавливание бака. Бак будет сжиматься внутрь. При большом количестве циклов сжатия и разжатия, основной бак может треснуть. Чтобы этого избежать, при замерзании шланга, достаточно просто открыть доступ воздуха в бак: открыть сообщение бака с атмосферой через топливоприемник (трубка «Air») или установив крышку с дополнительного бака (с клапаном

, доступ атм. воздуха в баки осуществляется через нее).

Ремонт и техническое обслуживание УАЗ 31519 (Hunter)

Новая модель УАЗ Hunter (Охотник) — это классический военный стиль в современной обработке и форме. В нем превосходно сочетается крепкий русский характер и пробивная сила с комфортом и заботой пассажирах.

УАЗ Hunter согреет вас и ваших пассажиров которые в автомобиле заботой и теплом и сделает так, чтоб вам было как можно мягче было ехать на любой дороге. В УАЗ Hunter также уникально сочетаются проходимость боевого танка и комфорт автомобиля городского типа. Поездки за город станут не проблемой, а приятным и удивительным развлечением.

УАЗ Hunter предназначен для перевозки пассажиров и небольших грузов по всем видам дорог и местности и рассчитаны на условия эксплуатации при рабочей температуре окружающего среды от минус 45 до плюс 40 °С, среднегодовой относительной влажности воздуха до 80% при плюс 15 °С, запыленности воздуха до 1,0 г/м3 и скорости ветра до 20 м/с, в том числе (при соответствующем изменении тягово-динамических качеств) в районах, расположенных на высоте до 4000 м над уровнем моря, и преодоления перевалов до 4650 м. Знак «+» рядом с наименованием детали (узла) означает, что данная деталь (узел) устанавливается на автомобили в зависимости от комплектации. Данный двигатель комлектуется с пятиступенчатой коробкой передач и косозубой раздаточной коробкой.

На автомобиле инсталлируются мосты типа «Спайсер», спереди — дисковые тормоза и пружинная подвеска. УАЗ Hunter с дизельным двигателем вначале будет поставляться только на российский рынок, а патом, по мере проведения сертификационных испытаний и отзывов клиентов, планируется организовать импорт данной модели за пределы России.

В новую модель включены новые зеркала заднего вида, пластиковые бампера с интегрированными в них противотуманными фарами, дверь багажного отделения которая распахивается, новое рулевое колесо, новые сиденья и обивка салона прекрасным материалом — ковролином.

Данный автомобиль дает владельцу новую степень свободы. Вы можете ездить, куда укажет вам судьба или куда захочется, а не только там, где проложен асфальт или иная дорога. Также очень сильно заметно, что там, где дорога все-таки есть, Hunter на удивление комфортен и динамичен, вполне укладывается по нормам управляемости легковых автомобилей, и в салоне нет ощущения военной техники или чего то прочего.

К основным достоинства «охотника» можно отнести: экономичный двигатель, комфортабельный салон, модернизированная подвеска, новые силовые агрегаты и трансмиссия, вместимость и грузоподъемность.

Copyright 2007-2021 Все права защищены. Все торговые марки являются собственностью их владельцев.

Источник

Технические моменты

Под капотом у Патриота

Топливная система в вышеуказанных моделях УАЗ состоит из следующих агрегатов:

• топливного бачка;
• фильтров грубой и тонкой очистки;
• топливного насоса;
• воздушного фильтра.

Дизельные представители УАЗ Патриот имеют ТНВД и форсунку, карбюраторные — карбюратор. Малый объем штатных бензобаков и их неудобное местонахождение — основные причины тюнинга УАЗ Хантер и УАЗ Патриот. Прежде чем приступить к данной процедуре, рекомендуется выяснить особенности системы перекачки топлива.

В бензиновых моделях при заведенном моторе и исправном бензонасосе топливо перекачивается из левого в правый бак постоянно и автоматически. Связано это с наличием струйного насоса. Состоит он из 2-х трубочек. При включенном двигателе бензонасос нагнетает топливо в топливопровод, который расположен между правым баком и соответствующей рампой мотора.

Поступает жидкость только из правого бака. В левом агрегате находится датчик уровня топлива. В топливопроводе установлен тройник, за счет которого излишек бензина, не попавшего в рампу, под давлением поступает обратно. Скорость жидкости высокая, что способствует резкому падению давления в другой трубочке, расположенной вокруг сопла. Бензин из левого бака за счет вакуума самостоятельно переливается в правый бак.

Данное устройство функционирует до наличия в левом баке топлива либо до тех пор, пока не заполнится правый бак. После опустошения первой емкости работа струйного насоса совпадает с функцией простого штуцера слива топлива (слив лишнего бензина из обратки от мотора). Топливный модуль УАЗ Патриот представлен в виде следующих агрегатов:

• бензонасоса;
• струйного насоса перекачки;
• регулятора давления.

Недостатки системы:

При очень низких температурах существует вероятность замерзания топлива в банджо-болтах и переливном шланге, что приведёт к невозможности перетекания топлива из бака в бак и уравновешиванию давления в основном баке с атмосферным. Если основной бак закрывается максимально герметично, а давление в нём не может уравняться с атмосферным — будет происходить внешнее сдавливание бака. Бак будет сжиматься внутрь. При большом количестве циклов сжатия и разжатия, основной бак может треснуть. Чтобы этого избежать, при замерзании шланга, достаточно просто открыть доступ воздуха в бак: открыть сообщение бака с атмосферой через топливоприемник (трубка «Air») или установив крышку с дополнительного бака (с клапаном

, доступ атм. воздуха в баки осуществляется через нее).

Топливная система уаз хантер инжектор схема

Пропустить и перейти к содержимому

• FakeHeader Comments 16
• Сборочные узлы, комплектующие и запчасти автомобилей УАЗ Патриот, УАЗ Хантер, УАЗ-31512, 31514, 31519, УАЗ-469, УАЗ-3303, 3909, УАЗ-452, 3962, УАЗ-2206, 3741 Топливная система двигателя ЗМЗ-51432

Система перекачки между баками УАЗ Патриот (просто сведения — для общего развития).

Немного теории (для бензиновых машин): При заведённом двигателе и работающем бензонасосе перекачка из левого бака в правый на Патриотах осуществляется постоянно и автоматически с помощью струйного насоса эжекторного типа

. Никаких электрических или движущихся деталей в этом насосе нет — он сделан в виде двух трубочек, одна из которых (в виде сопла) вставлена в другую.

Механизм перекачки работает просто:

При заведённом двигателе бензонасос работает постоянно, нагнетая топливо в топливопровод между правым баком и топливной рампой двигателя. Топливо забирается только из правого бака (в левом нет бензонасоса — там установлен только датчик уровня топлива).

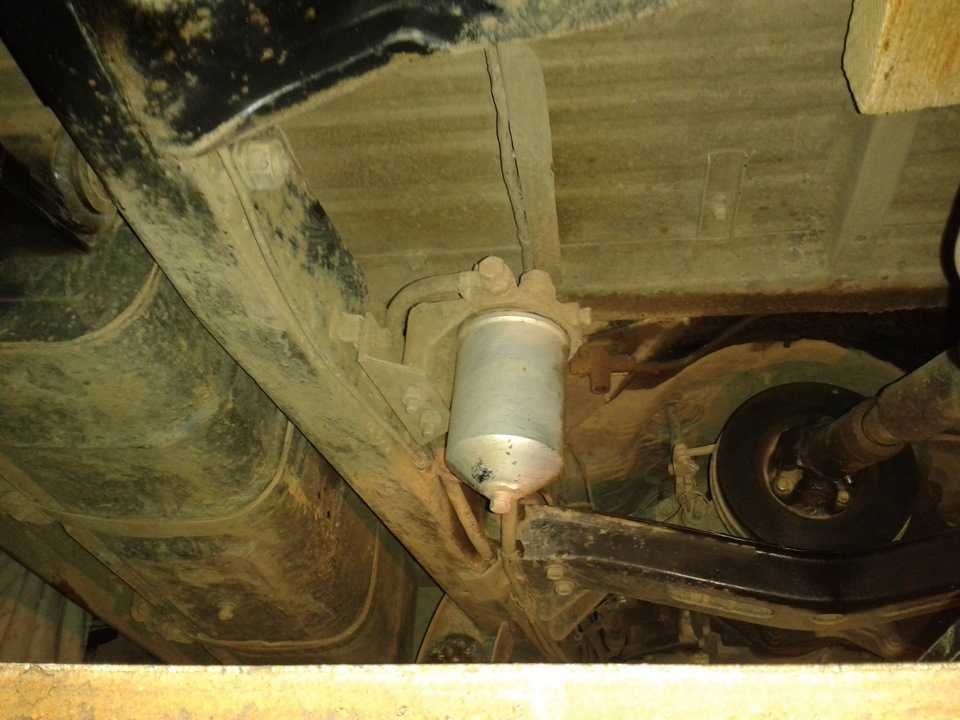

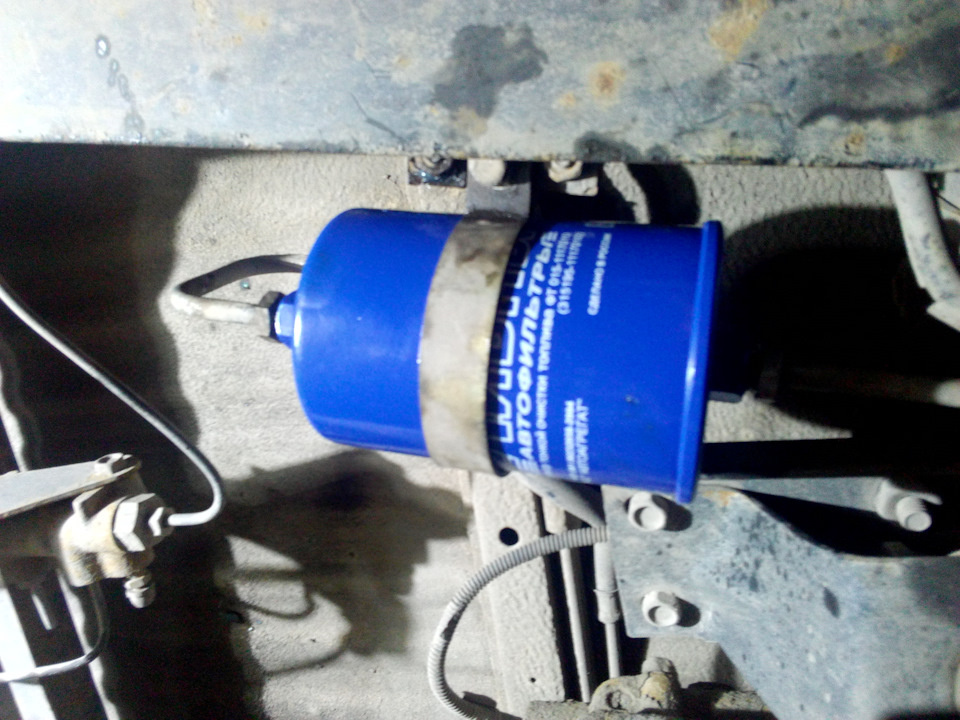

В топливопроводе между правым баком и двигателем (после фильтра тонкой очистки, расположенного на раме у правого бака) есть тройник, через который излишек топлива, не попавший в рампу, под давлением возвращается обратно в правый бак, с большой скоростью проходя через внутреннюю трубочку (сопло струйного насоса).

Проходящая с высокой скоростью жидкость вызывает резкое падение давления во второй трубочке (вокруг сопла), и топливо из левого бака за счёт вакуума самостоятельно начинает переливаться в правый бак. Система работает до тех пор, пока в левом баке есть топливо или пока правый бак не заполнится полностью.

После полного опустошения левого бака, струйный насос начинает работать как простой штуцер слива топлива — через него в правый бак сливается «лишнее» топливо из «обратки» от двигателя.

Схема топливной системы для Патриота 2006…2007 г.в. (Евро-2):

Расположение основных узлов системы впрыска топлива: 1 – ресивер; 2, 25 – трубопровод подачи топлива; 3 – топливная рампа; 4 – трубопровод слива топлива от регулятора давления; 5 – регулятор давления; 6 – трубопровод от топливного насоса к фильтру тонкой очистки топлива; 7 – топливный насос; 8 – трубопровод от струйного насоса к топливному насосу; 9 – пробка топливного бака; 10 – наливная труба топливного бака; 11, 17, 19, 27, 30, 31 – пароотводящие шланги; 12 – правый топливный бак; 13 – соединительный шланг; 14 – соединительная трубка; 15 – левый топливный бак; 16 – сливная пробка; 18 – сепаратор; 20 – трубопровод от левого бака к струйному насосу; 21 – струйный насос; 22 – хомут крепления фильтра тонкой очистки топлива; 23 – фильтр тонкой очистки топлива; 24 – трубопровод слива топлива к струйному насосу; 26 – пароотводящий трубопровод; 28 – адсорбер; 29 – клапан топливного бака.

Погружной электробензонасос двигателя ЗМЗ-409 Евро-2

Обслуживание погружного электробензонасоса в процессе эксплуатации производится без снятия топливного бака с автомобиля, для этого топливный модуль извлекается наружу через люк в полу кузова, и сводится к следующим несложным операциям : — проверка и очистка контактов подключения к бортовой сети, при этом особое внимание обращается на надежность подключения «массы». — замена или промывка его сетчатого фильтра — очистка и промывка заборной камеры топливного модуля

Электробензонасос, обычно это BOSCH 0 580 454 035, ремонту не подлежит, только замене на новый. Ресурс заявлен порядка 80 000 километров, но по различным причинам он может выйти из строя и раньше.

Характеристики двигателя ЗМЗ-409

Производство	ЗМЗ
Марка двигателя	ЗМЗ-409
Годы выпуска	2001-наши дни
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	94
Диаметр цилиндра, мм	95.5
Степень сжатия	9
Объем двигателя, куб.см	2693
Мощность двигателя, л.с./об.мин	112-143/4400
Крутящий момент, Нм/об.мин	210-230/3900
Топливо	92
Экологические нормы	Евро 3
Вес двигателя, кг	190
Расход топлива, л/100 км — город — трасса — смешан.	— 11.5 —
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 5W-40 10W-30 10W-40 15W-40 20W-40
Сколько масла в двигателе	7
Замена масла проводится, км	7000
Рабочая температура двигателя, град.

Аналоги погружного электробензонасоса двигателя ЗМЗ-409

При замене погружного электробензонасоса на новый, необходимо обратить особое внимание на его характеристики, создаваемое давление и производительность, если значения будут менее 300 кПа и 60 л/ч соответственно, то такой электробензонасос не подходит. Электробензонасос Bosch 0 580 454 035 с производства снят, его аналоги, которые подходят на замену : Bosch 0 580 454 001 — давление 300 кПа, производительность 110 л/ч, Bosch 0 580 454 138 — давление 300 кПа, производительность 100 л/ч, Bosch 0 580 453 465 — давление 380 кПа, производительность 90 л/ч

Электробензонасос Bosch 0 580 454 035 с производства снят, его аналоги, которые подходят на замену : Bosch 0 580 454 001 — давление 300 кПа, производительность 110 л/ч, Bosch 0 580 454 138 — давление 300 кПа, производительность 100 л/ч, Bosch 0 580 453 465 — давление 380 кПа, производительность 90 л/ч.

Если таких электробензонасосов найти не получится, то временно можно поставить BOSCH 0 580 453 449 — давление 300 кПа, производительность 65 л/ч.

Совсем не стоит устанавливать очень распространенный и всегда имеющийся в магазинах BOSCH 0 580 453 453, который идет практически на все модели ВАЗ, хоть у него давление и больше необходимого — 350 кПа, зато производительность всего 60 л/ч. УАЗ заведется и поедет, но про динамику можно будет забыть, дополнительно могут начаться проблемы с перекачкой бензина между баками.

Два блока предохранителей, имеющих по тринадцать плавких вставок, размещены под панелью приборов слева от рулевой колонки. Освещенность при работе в зоне блоков обеспечивается включением плафона внутреннего освещения, расположенного в верхней части кронштейна крепления блоков предохранителей.

Блок силовых плавких предохранителей размещен на щитке передка, под капотом. На автомобилях УАЗ-315143, УАЗ-315148 установлен блок с четырьмя предохранителями (рис. 1), на остальных автомобилях – с двумя (рис. 2).

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При эксплуатации автомобиля и при проверке схемы электрооборудования не допускается применять предохранители, не предусмотренные конструкцией, а также замыкать на массу провода (проверять исправность цепей «на искру»).
