Замена рабочего цилиндра привода выключения сцепления уаз патриот 3163

Регулировка хода

Необходимость регулировки

Регулировка шага толкателя в рабочем цилиндре сцепления проводится для того, чтобы сцепление правильно выполняло свои задачи. При неправильной регулировке могут возникнуть два вида неполадок.

Видео регулировки сцепления УАЗ Патриот

В первом случае может возникнуть неполное прижатие нажимного диска к ведомому. Это происходит в случае, когда полностью отсутствует свободный ход штока или он меньше нормы. В таком случае будет наблюдаться пробуксовка сцепления, что неизбежно приведет к износу составных элементов.

В другом случае, когда свободный ход больше необходимого, будет наблюдаться такое явление, как неполное выключение сцепления. В таком случае водитель внедорожника почувствует проблемы с переключением передач, они будут плохо включаться, или перестанут включаться совсем. Это влечет за собой увеличение износа блокирующих колец синхронизатора.

На этом следует подвести итог и отметить, что очень важно следить за исправностью сцепления и вовремя доливать тормозную жидкость в бачок. Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями. Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями

Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями.

Начинать регулировку шага штока цилиндра рекомендуем с очистки резьбы регулировочных гаек. Для этого необходимо резьбу и гайки смазать специальной смазкой типа WD-40. После этого приступаем к непосредственному процессу:

В завершение работ необходимо проверить наличие свободного шага. Если он входит в нормированный диапазон, то все было проведено правильно. Данный процесс не является трудоемким и проводится своими руками без лишних затрат.

Иногда необходима регулировка сцепления УАЗ, заключающаяся в изменении положения педали сцепления. Для этого главный цилиндр имеет регулировочный узел.

Регулировка полного хода педали сцепления Уаз.

Положение педали выключения сцепления и ее полный ход регулируется изменением длины толкателя главного цилиндра выключения сцепления. Для этого, ослабив гайку регулировочного узла толкателя, отсоединяют вилку толкателя от педали и поворачивая ее в нужную сторону, добиваются требуемого результата.

— Для автомобилей семейства Уаз-3160 и Уаз-3162 : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот до 2007 года выпуска : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот после 2007 года выпуска : 120-140 миллиметров.

— Для автомобилей семейства Уаз-3741, 3962, 3909, 2206, 3303 вагонной компоновки : 180-220 миллиметров.

И для автомобилей Уаз имеющих сцепление с нажимными пружинами и оттяжными рычагами -165-205 мм. Более точно, величину свободного хода педали сцепления можно уточнить в руководстве по эксплуатации на конкретный автомобиль.

Регулировка свободного хода педали сцепления Уаз.

Свободный ход педали сцепления с нажимной пружиной диафрагменного типа в пределах 5-30 мм обеспечивается самой конструкцией сцепления и не регулируется. Регулировка свободного хода педали выключения сцепления с нажимными пружинами и оттяжными рычагами, установка которого возможна на некоторые автомобили Уаз с двигателем УМЗ-421, производится изменением длины толкателя рабочего цилиндра в следующем порядке :

— отсоединить от вилки выключения сцепления пружину и ослабить контргайку,
— закручивая или откручивая ввертную часть толкателя, установить свободный ход наружного конца вилки выключения сцепления в пределах 2.5-3.6 мм, что будет соответствовать свободному ходу педали выключения сцепления в пределах 35-55 мм.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Во время эксплуатации Уаз, по мере износа его сцепления, регулировка положения педали может понадобится в случае возникновения неприятных ситуаций когда включение какой то из передач становится затруднено и она нормально включается только после нескольких последовательных нажатий на педаль сцепления. В некоторых случаях положение дел удается исправить путем изменения положения педали сцепления, немного подняв или опустив ее. Для этой цели, а также для регулировки полного хода педали сцепления у главного цилиндра предусмотрен регулировочный узел.

Регулировка полного хода педали сцепления Уаз.

Положение педали выключения сцепления и ее полный ход регулируется изменением длины толкателя главного цилиндра выключения сцепления. Для этого, ослабив гайку регулировочного узла толкателя, отсоединяют вилку толкателя от педали и поворачивая ее в нужную сторону, добиваются требуемого результата.

Полный ход педали для сцепления с нажимной пружиной диафрагменного типа должен быть в пределах :

— Для автомобилей семейства Уаз-3160 и Уаз-3162 : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот до 2007 года выпуска : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот после 2007 года выпуска : 120-140 миллиметров.

— Для автомобилей семейства Уаз Хантер : 130-170 миллиметров.

— Для автомобилей семейства Уаз-3741, 3962, 3909, 2206, 3303 вагонной компоновки : 180-220 миллиметров.

И для автомобилей Уаз имеющих сцепление с нажимными пружинами и оттяжными рычагами -165-205 мм. Более точно, величину свободного хода педали сцепления можно уточнить в руководстве по эксплуатации на конкретный автомобиль.

Регулировка свободного хода педали сцепления Уаз.

Свободный ход педали сцепления с нажимной пружиной диафрагменного типа в пределах 5-30 мм обеспечивается самой конструкцией сцепления и не регулируется. Регулировка свободного хода педали выключения сцепления с нажимными пружинами и оттяжными рычагами, установка которого возможна на некоторые автомобили Уаз с двигателем УМЗ-421, производится изменением длины толкателя рабочего цилиндра в следующем порядке :

— отсоединить от вилки выключения сцепления пружину и ослабить контргайку, — закручивая или откручивая ввертную часть толкателя, установить свободный ход наружного конца вилки выключения сцепления в пределах 2.5-3.6 мм, что будет соответствовать свободному ходу педали выключения сцепления в пределах 35-55 мм.

На автомобилях Уаз с двигателями ЗМЗ-409 экологического класса Евро-3 и Евро-4 устанавливается контактный датчик (выключатель) педали сцепления 21.3720. По его сигналу электронный блок управления двигателем определяет, выжато сцепление или нет.

При выжатом сцеплении блок управления кратковременно снижает дозу впрыскиваемого топлива, тем самым уменьшая вероятность рывков при переключении передач. При отсутствии сигнала контактного датчика, в следствии его неисправности или неправильной регулировки, при переключении передач могут возникать рывки.

Контактный датчик (выключатель) педали сцепления регулируется при помощи двух гаек так, чтобы был обеспечен зазор в 0.5 мм между буфером и штоком датчика. На грузопассажирских автомобилях Уаз вагонной компоновки с двигателями ЗМЗ-4091 и ЗМЗ-40911 выключатель педали сцепления может не устанавливаться.

Особенности работы и эксплуатации привода сцепления Уаз.

При резком отпускании педали сцепления возможен одиночный стук из-за выбора боковых зазоров в зубчатых соединениях шестерен, шлицевых соединениях и в синхронизаторах коробки передач.

Если во время движения при резком нажатии на педаль газа обороты двигателя резко растут, а потом немного падают и автомобиль начинает разгоняться, то сцепление требует ремонта или замены. Для того чтобы уменьшить износ сцепления и продлить срок его службы, желательно выполнять следующие несложные рекомендации :

— не рекомендуется постоянно держать ногу на педали сцепления, так как оно оказывается хоть немного, но выжато, ведомый диск при этом пробуксовывает и быстрее изнашивается, кроме того, хоть выжимной подшипник и рассчитан на работу в режиме постоянного вращения, но при даже немного нажатой педали сцепления он находится под нагрузкой и поэтому его ресурс снижается

— по той же причине не рекомендуется подолгу держать сцепление в выключенном состоянии, например перед светофором, если не надо сразу трогаться с места, то лучше включить нейтральное положение коробки передач и отпустить педаль сцепления.

Снятие, разборка и ремонт

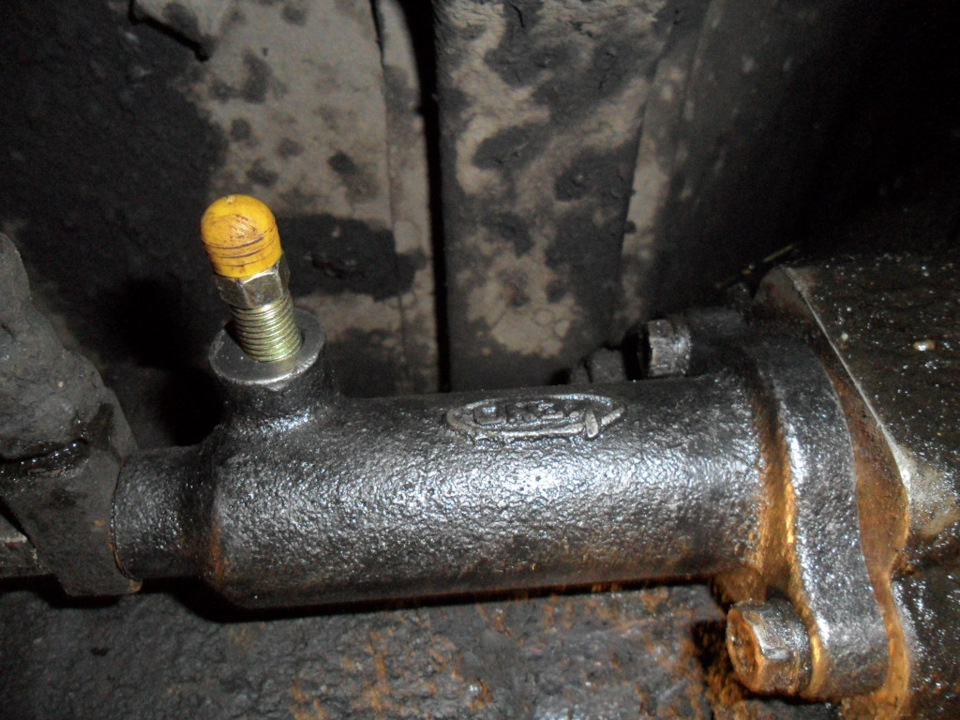

Снять и отремонтировать рабочий цилиндр несложно, как описано выше, в основном он расположен на картере коробки передач, что наглядно показано на фото.

Отвинтив крепежные болты и отсоединив толкатель от вилки, приготовьтесь снять шланг, идущий от тормозного насоса.

Поскольку в нем содержится гидравлическая жидкость, шланг должен быть закрыт заглушкой подходящего диаметра. Некоторые специалисты советуют, отсоединив шланг, слить всю жидкость, так как при сливе она будет орошать систему гидропривода от скопившейся грязи.

Снятый цилиндр разбирается и ремонтируется, если корпус металлический, можно зажать в тисках, в случае с пластиковым корпусом этого делать не следует во избежание возможных повреждений.

После отсоединения воздушного клапана необходимо снять внешнюю манжету, а затем, в зависимости от конструкции, снять стопорное кольцо для доступа к штоку. После разборки необходимо внимательно осмотреть все детали: пружину, шток, зеркало цилиндра на предмет механических повреждений.

Промойте все тормозной жидкостью, помните, что нельзя использовать для этого бензин, дизельное топливо, моторное масло или воду, так как эти жидкости могут привести к разбуханию резиновых деталей. Установите цилиндр вверх дном.

При ремонте всех резиновых деталей: манжет, уплотнительных колец и т.д., независимо от их состояния, замените их новыми.

Если ремонт невозможен по какой-либо причине:

• на корпусе обнаружены трещины;
• большая обработка внутренней поверхности корпуса из-за неисправного стержня.

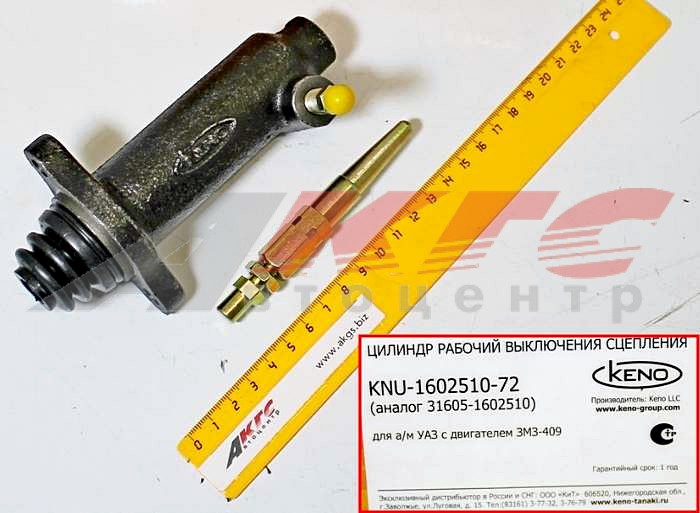

Необходимо приобрести новый рабочий цилиндр и полностью заменить его.

Ремонт

Наличие схемы внутреннего устройства конструкции позволяет провести самостоятельный ремонт в случае простых неисправностей. Увеличение расхода топлива, масла, протечка охлаждающей жидкости, нехарактерные шумы и постукивания в механизме — первые показания к ремонту. Продлить функционирование деталей и транспорта помогает обслуживание и замена износившихся компонентов.

Как отрегулировать лапки сцепления

Для того чтобы отрегулировать сцепление на УАЗ, потребуется провести следующие ремонтные работы:

1. Измерение линейкой величины свободного радиуса перемещения педали привода, выключающей механизм. Нормативное значение для пружинно-рычажного типа должно укладываться в пределы от 35 до 55 мм, для диафрагменного типа — от 5 до 30 мм.
2. Измерение полного хода педали после ее опускания до предела. Нормативное значение для пружинно-рычажного типа составляет 18,5 см, для диафрагменного типа — 16,5 см.
3. Настройка необходимого положения путем изменения позиции с помощью ключа.
4. Контроль расстояния при опущенной педали между перегородкой моторной части и серединой оси штока. Необходимо добиться значения в 9,6 см. Вилка должна обладать свободной траекторией перемещения минимум 1,7 см. Изменение длины толкателя рабочей корзины — инструмент регулировки. Для этого необходимо снять и обратно закрутить толкатель до получения нужного значения.

Регулировка свободного хода педали сцепления требуется, если между расположенной на оттяжных рычагах поворотной частью и регулировочных винтах и элементах приспособления расстояние не лежит в пределах 50,75-52,25 мм. Винты можно снимать и закручивать обратно до установления правильного размера.

Соединение диафрагменной пружины не нуждается в настройке свободного хода и не требует регулировки системы выключения механизма. Правильные габариты зазоров и ходов обеспечены особенностями конструкции.

Как прокачать сцепление

Прокачка гидропривода потребуется в случае, если нажатие на педаль отличается чрезмерной мягкостью, нет возможности полностью выключить механизм. Все это указывает на наличие воздуха в гидроприводном узле. Ремонтные мероприятия проводят через перепускной клапан аналогично работам с гидроприводом тормоза. Упростит задачу наличие помощника. Последовательность действий:

1. Доливка рабочей жидкости в емкость главного цилиндра до нормативного предела.
2. Освобождение головки перепускного клапана от защитного элемента, подсоединение резинового шланга.
3. Подготовка емкости объемом более 0,5 л, заполненной рабочей смесью. Опустить свободный конец шланга в жидкость.
4. Создание в полученной системе давления с помощью нескольких нажатий на педаль через 1-2 секунды.
5. Поворот перепускного клапана в половину оборота.

В сосуд с жидкостью из системы будет выходить воздух. Когда движение пузырьков прекратится, необходимо нажать педаль и повернуть до упора клапан. Во время мероприятий следует постоянно контролировать наличие смеси в емкости главного цилиндра во избежание повторного проникновения в систему воздуха.

После прокачки в бачок доливают жидкость и возвращают защитный колпачок на клапан. Не используйте для этой цели жидкость из емкости, в которую был опущен шланг. В ней содержится воздух, который самостоятельно исчезает через 24 часа или после фильтрации.

Как правильно поставить диск сцепления

От правильной установки детали зависит функциональность транспорта, плавное движение, отсутствие шума и вибрации, комфортное перемещение по трассе. Последовательность действий, как правильно поставить диск сцепления:

1. Демонтаж коробки передач и рабочего цилиндра гидропривода.
2. Снятие 4 болтов, соединяющих внизу картер сцепления, с помощью ключа.
3. Удаление из конструкции нижнего элемента картера сцепления и прокладки.
4. Установка отметки позиции маховика и корзины — ведущего диска.
5. Снятие крепежных элементов, соединяющих корзину и маховик.
6. Демонтаж ведущего и ведомого дисков.

Прокачка гидропривода сцепления УАЗ-Патриот

Заполните гидропривод сцепления УАЗ-Патриот жидкостью и прокачайте его для удаления воздуха в следующем порядке:

• поднимите капот автомобиля и отверните крышку бачка главного цилиндра;
• заполните бачок главного цилиндра рабочей жидкостью до нормального уровня (на 1 5 — 2 0 мм ниже верхней кромки бачка);
• снимите защитный колпачок с головки перепускного клапана рабочего цилиндра и наденьте на головку резиновый шланг;
• погрузите свободный конец шланга в сосуд емкостью не менее 0,5 л, заполненный на половину высоты рабочей жидкостью;
• создайте в системе давление, резко нажав 4 — 5 раз с интервалом 1 – 2 секунды на педаль сцепления;
• удерживая педаль, отверните на 1/2 — 3/4 оборота перепускной клапан, следя за тем, чтобы свободный конец шланга оставался погруженным в жидкость. Жидкость с пузырьками воздуха будет выходить в сосуд;
• после того как истечение жидкости в сосуд прекратится, заверните перепускной клапан до отказа при нажатой педали сцепления; — проверьте наличие жидкости в бачке главного цилиндра сцепления УАЗ-Патриот. Не допускайте во время прокачки обнажения дна в бачке, в противном случае в систему снова попадет воздух;
• повторяйте указанные выше операции до тех пор, пока из шланга не прекратится истечение жидкости с воздухом; — снимите с головки перепускного клапана шланг и наденьте защитный колпачок;
• долейте жидкость в бачок до нормы.

Главный цилиндр сцепления

В автомобиле все механизмы имеют органы воздействия и органы управления, не является исключением и система сцепления машины. Она нужна для того, чтобы на короткое время отсоединить КПП от мотора и переключить скорость. Принцип работы основан на том, что водитель, нажимая на педаль, отсоединяет механизм переключения передач от мотора внутреннего сгорания. После того, как педаль отпущена, диск снова соединяет мотор и КПП, и машина начинает движение или ускоряется. Для того, чтобы водитель не прилагал усилия к педали, был разработан дополнительный усилитель педали сцепления. Основной частью этого механизма является главный цилиндр сцепления.

Устройство

В основной состав входят:

• бачок, в него заполняется жидкость, чаще всего тормозная, она нужна, чтобы передать давление с педали на диск;
• главный цилиндр сцепления;
• рабочий цилиндр сцепления;
• педаль;
• трубопровод.

Главное, что должно работать в этой системе, – это рабочий цилиндр сцепления, именно с его помощью отводится диск сцепления от мотора.

Главный цилиндр сцепления может быть нескольких видов, но главная задача и принцип работы остаются неизменными во всех вариантах. Итак, каждый главный цилиндр содержит следующие элементы:

• толкатель, он связывает педаль и механизм;
• главный цилиндр;
• поршень;
• пробки и пружина.

Для того, чтобы наглядно рассмотреть устройство этого прибора, можно найти схему в Интернете. Рассмотрев схему, становится ясным, что основную часть цилиндра заполняет жидкость, которая в любой момент может отодвинуть диск сцепления от мотора. Жидкость хранится в верхней части, это нужно, чтобы жидкость без труда попадала внутрь и постоянно был запас рабочей жидкости. Когда педаль отпущена, между соединителем педали с цилиндром и поршнем образовывается пространство, через которое жидкость из системы попадает в устройство. Помимо области для ее хранения в главном цилиндре предусмотрена специальная зона. Во время нажатия на педаль в рабочей зоне происходит движения поршня, и устройство главного цилиндра сцепления передает усилие на рабочий цилиндр сцепления. Такая конструкция помогает дать необходимые усилия, которые требуются, чтобы диск смог отодвинуться от двигателя, не используя усилия человека. Когда водитель отпускает педаль, поршень возвращается на место за счет сжатия пружины.

Неисправности

Хоть механизм и кажется на первый взгляд простым и понятным, в нем все-таки происходят сбои. К сожалению, разработчики не придумали еще ни одной системы, которая не выходила бы из строя. Чаще всего сцепление перестает работать по двум причинам.

• Первая причина – это недостаточное количество жидкости в трубопроводе. В этот момент педаль сцепления будет просто проваливаться, а эффекта ждать следует с задержкой. В этом случае надо долить жидкости в трубы, а лучше слить старую и залить полностью новую.
• Вторым минусом считается попадание воздуха в трубопровод системы. На самом деле произойдет то же самое, что и в первом случае, только здесь для того, чтобы избавиться от этой проблемы, потребуется внимательно осмотреть весь трубопровод системы или соединения. После того, как будет найдена течь, ее нужно немедленно устранить.

Чтобы устранить вторую причину, можно отогнать машину в автосервис. Но если есть желание самостоятельно отремонтировать эту неисправность, то тут ничего трудного нет. Первым делом нужно осмотреть весь трубопровод системы и все соединения, обнаружив течь, ее нужно немедленно устранить. Делать это можно несколькими способами.

1. Первый способ – это сварка, подойдет тогда, если трубы выполнены из металла. Сварка бывает нескольких видов, какой тип использовать, зависит напрямую от металла, из которого изготовлены трубы.
2. Второй способ — это промазать герметикой. Этот способ подойдет, если течь обнаружена в местах стыка.

Устранив все недочеты по герметичности труб, требуется заменить тормозную жидкость в трубах. Это нужно для того, чтобы система работала в нужном режиме.

Резюме

Все системы автомобиля имеют ряд достоинств и недостатков. К сожалению, некоторые системы невозможно убрать из автомобиля, потому что машина перестанет ездить. Система сцепления не относится к таким, но если убрать механизм гидравлического сцепления, то на педаль придется нажимать в несколько раз сильнее. Поэтому водители просто ухаживают за этим механизмом для того, чтобы не менять его. Эта система содержит в себе много важных элементов, основными из которых являются главный цилиндр и рабочий цилиндр сцепления.

Регулировка датчика сцепления УАЗ Патриот (ошибка 0704)

Утомила ошибка 07074 на БК, на выходных проморгал из-за неё пропуски зажигания, на здоровом движке это говорит о хреновом топливе. В данном случае подтверждено тем, что у хонды из состава колонны после этой же заправки загорелся чек.

Оказалось все очень просто.

Как понял, что датчик жив. Потянул носком ноги педаль сцепления вверх, флаг встал в 0.

Как смотреть флаг? У кого стоит БК Multitronics C580 фото-инструкция ниже. У кого БК нет, думаю можно мультметром прозвонить контакты на датчике.

Итак, жмем кнопку Сервис, видим:

Заходим в Ошибки/Диагностика, видим:

Заходим в ЭБУ, видим:

Заходим в Доп.Параметры, далее стрелкой вниз щелкаем до отображения флага датчика сцепления (по пути видим много интересного):

Флаг стоит в 1, значит сцепление типа выжато, хотя это не так. Тяну педаль носком ноги вверх, вижу:

Могло и не сработать, зависит от того на сколько криво установлен датчик.

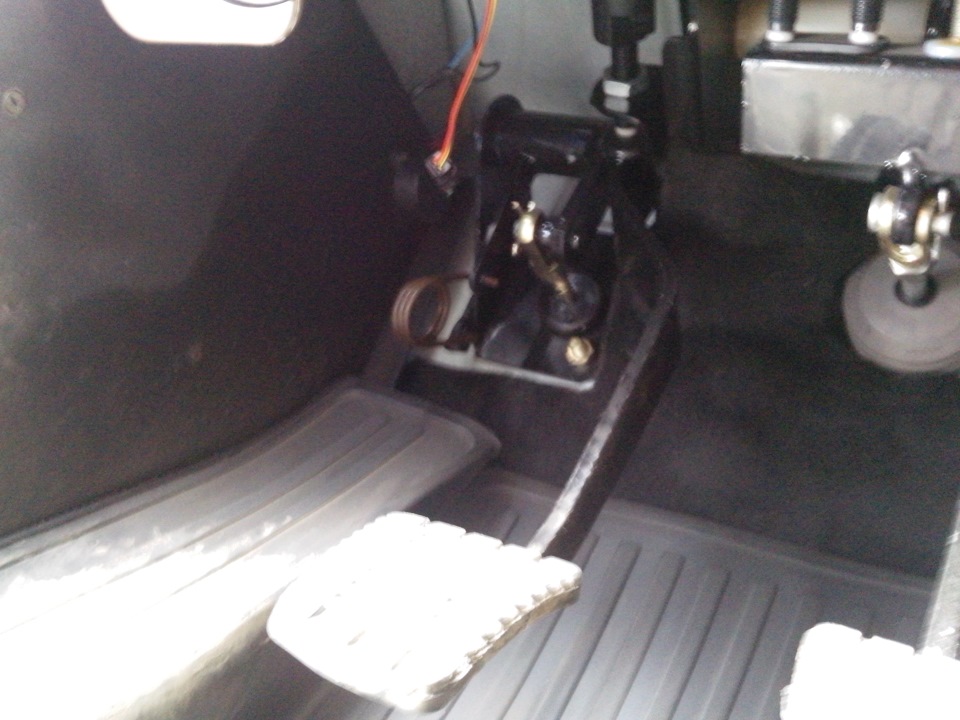

Итак, лезу под панель, вижу следующее:

Датчик на гайках над педалью сцепления — он и есть. Ключом на 19 ослабляю верхнюю гайку, пальцами подтягиваю нижнюю, т.е. двигаю датчик ближе к педали ( именно так, несмотря на то, что мозг говорит — «делай наоборот») и затягиваю ключом верхнюю. Т.к. к нижней ключом не подлезешь.

Смотрим на флаг на БК, если надо еще раз подкручиваем, затягиваем. Я настроил так, что флаг встает в 1 в самом конце свободного хода педали.

Результат — ошибки нет, при переключениях двиг не ревет, похоже как при выжимании сцепления и сбросе газа стала включаться отсечка.

10 минут без перекуров, на свежем воздухе.

Сцепление

Сцепление в сборе:

1. маховик;
2. ведомый диск;
3. нажимной диск;
4. картер;
5. диафрагменная нажимная пружина;
6. опорные кольца;
7. кожух сцепления;
8. соединительные пластины;
9. паз маховика под установочный штифт коленчатого вала

Сцепление сухое, однодисковое, постоянно замкнутое, состоит из двух частей: нажимного диска в сборе (кожух, нажимной диск, нажимная диафрагменная пружина, соединительный пластины, опорные кольца) и ведомого диска в сборе с фрикционными накладками.

Располагается сцепление и механизм его выключения в колоколообразном алюминиевом картере, крепящемся к фланцу блока двигателя болтами. Для повышения жесткости системы блок двигателя – картер сцепления нижняя часть картера сцепления соединена с блоком двигателя через Г-образный усилитель. Центрирование картера сцепления относительно оси коленвала двигателя осуществляется с помощью двух штифтов, запрессованных во фланец блока цилиндров и входящих в отверстия на картере сцепления.

Кожух сцепления закреплен на маховике коленчатого вала двигателя шестью центрирующими (специальными) болтами. Усилие нажимной диафрагменной пружины создает необходимую силу трения на поверхностях фрикционных накладок и обеспечивает передачу крутящего момента от маховика через нажимной диск, кожух и соединительные пластины на ведомый диск сцепления и первичный вал коробки передач. Нажимная диафрагменная пружина представляет собой тарельчатый усеченный конус, имеющий за счет прорезей в центральной части двенадцать лепестков, выполняющих роль рычажков выключения сцепления. Наружная неразрезанная часть зажата между двумя опорными кольцами за счет загибки усиков, выполненных на кожухе. Опорные кольца выполняют роль шарнира, относительно которого происходит поворот неразрезанной верхней части диафрагменной пружины при нажатии на концы лепестков. Наружной частью диафрагменная нажимная пружина опирается на кольцевой выступ нажимного диска и отжимает его в сторону маховика. Соединительные пластины (три группы по три пластины в группе) одним концом приклепаны к выступам нажимного диска, другим – к кожуху сцепления. С их помощью происходит передача крутящего момента от кожуха на нажимной диск и отвод нажимного диска в сторону от маховика при выключении сцепления.

Нажимной диск в сборе и детали нажимного диска:

1. кожух;
2. опорное кольцо;
3. нажимная диафрагменная пружина;
4. нажимной диск;
5. соединительные пластины

Нажимной диск в сборе балансируется путем установки на фланец специальных балансировочных грузиков или высверливанием во фланце кожуха на диаметре 273 мм отверстий диаметром 9 мм. Допустимый дисбаланс – не более 15 г.см.

Ведомый диск имеет две фрикционные накладки, приклепанные независимо одна от другой к пластинчатым пружинам, также снабжен встроенным демпфером холостого хода и двухступенчатым гасителем крутильных колебаний. Демпфер холостого хода снижает стуки и вибрации зубчатых колес КПП на холостом ходу. С возрастанием крутящего момента вступает в действие двухступенчатый гаситель крутильных колебаний. Сначала сжимаются пружины первой ступени демпфирования гасителя крутильных колебаний, далее начинают работать пружины второй ступени.

Особенности технического обслуживания сцепления

Долговечность и надежность работы сцепления в большой мере зависит от правильного и умелого пользования им. Для этого необходимо:

• выключать сцепление быстро, до упора педали в пол;
• включать сцепление плавно, не допуская как броска сцепления, сопровождающегося дерганьем автомобиля, так и замедленного включения с длительной пробуксовкой;
• не держать сцепление выключенным при включенной передаче и работающем двигателе на стоящем автомобиле (на переезде, у светофора и т.п.). Обязательно использовать в таких случаях «нейтраль» в коробке передач и полностью включенное сцепление;
• не держать ногу на педали сцепления при движении автомобиля;
• не использовать пробуксовку сцепления как способ удержания автомобиля на подъеме;
• трогаться с места на первой передаче.

В процессе эксплуатации сцепление не требует каких-либо регулировок и специальных видов обслуживания.

Уход за сцеплением заключается в периодической проверке крепления картера сцепления, степени изношенности фрикционных накладок.

О степени изношенности фрикционных накладок можно судить по расстоянию между маховиком и нажимным диском при включенном сцеплении. Если это расстояние составляет менее 6 мм, то целесообразно снимите ведомый диск для ремонта или замены новым.

Расстояние между маховиком и нажимным диском целесообразно проверять через 80 000 — 100 000 км при эксплуатации автомобиля в нормальных условиях и через 40 000 — 50 000 км при эксплуатации в тяжелых условиях.

Подведем итоги

Теперь можно подвести итоги и отметить, что водителю важно следить за тем, что сцепление полностью исправно, и тогда цилиндр сцепления не будет подвергаться замене. Не забывайте своевременно доливать в бачок тормозную жидкость

Помните, что неисправная муфта на UAZ Patriot может привести к довольно серьезным последствиям.

Главный цилиндр снимайте для замены при утечке жидкости, неполном включении сцепления (может быть вызвано износом переднего уплотнительного кольца или засорением компенсационного отверстия).

С помощью шприца откачайте тормозную жидкость из бачка главного цилиндра.

Отверните гайку крепления трубки к главному цилиндру сцепления и отведите трубку в сторону

Для предотвращения вытекания рабочей жидкости из трубопровода привода выключения сцепления наденьте на конец трубопровода резиновый колпачок.

Извлеките шплинт из отверстия пальца педали привода выключения сцепления.

Снимите наконечник толкателя с пальца педали привода выключения сцепления.

Отверните две гайки крепления главного цилиндра

Извлеките главный цилиндр.

Установите главный цилиндр выключения сцепления в порядке, обратном снятию.

Внимание! Длина толкателя 8 равна 112 мм. В процессе эксплуатации длину толкателя не регулировать

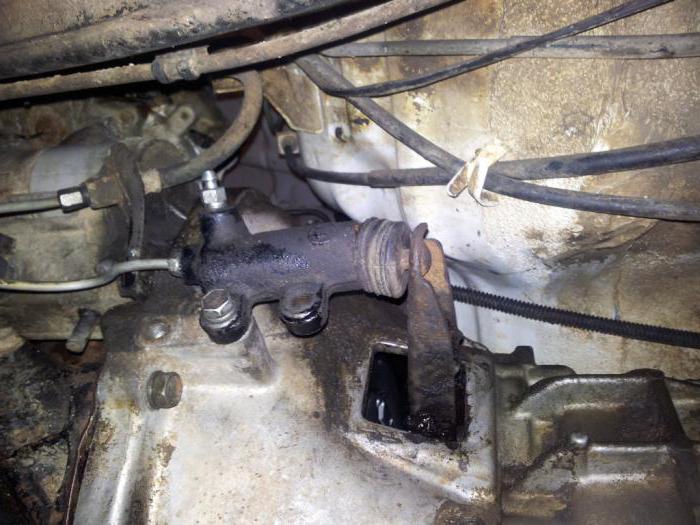

Выверните болт-штуцер крепления соединительной муфты шланга к рабочему цилиндру привода выключения сцепления

Отсоедините шланг от цилиндра.

Не потеряйте уплотнительные шайбы, установленные с двух сторон соединительной муфты шланга.

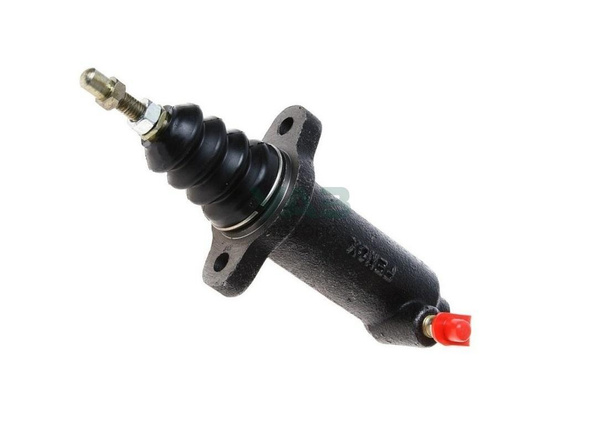

Выверните два болта крепления рабочего цилиндра привода выключения сцепления к картеру сцепления

Снимите рабочий цилиндр.

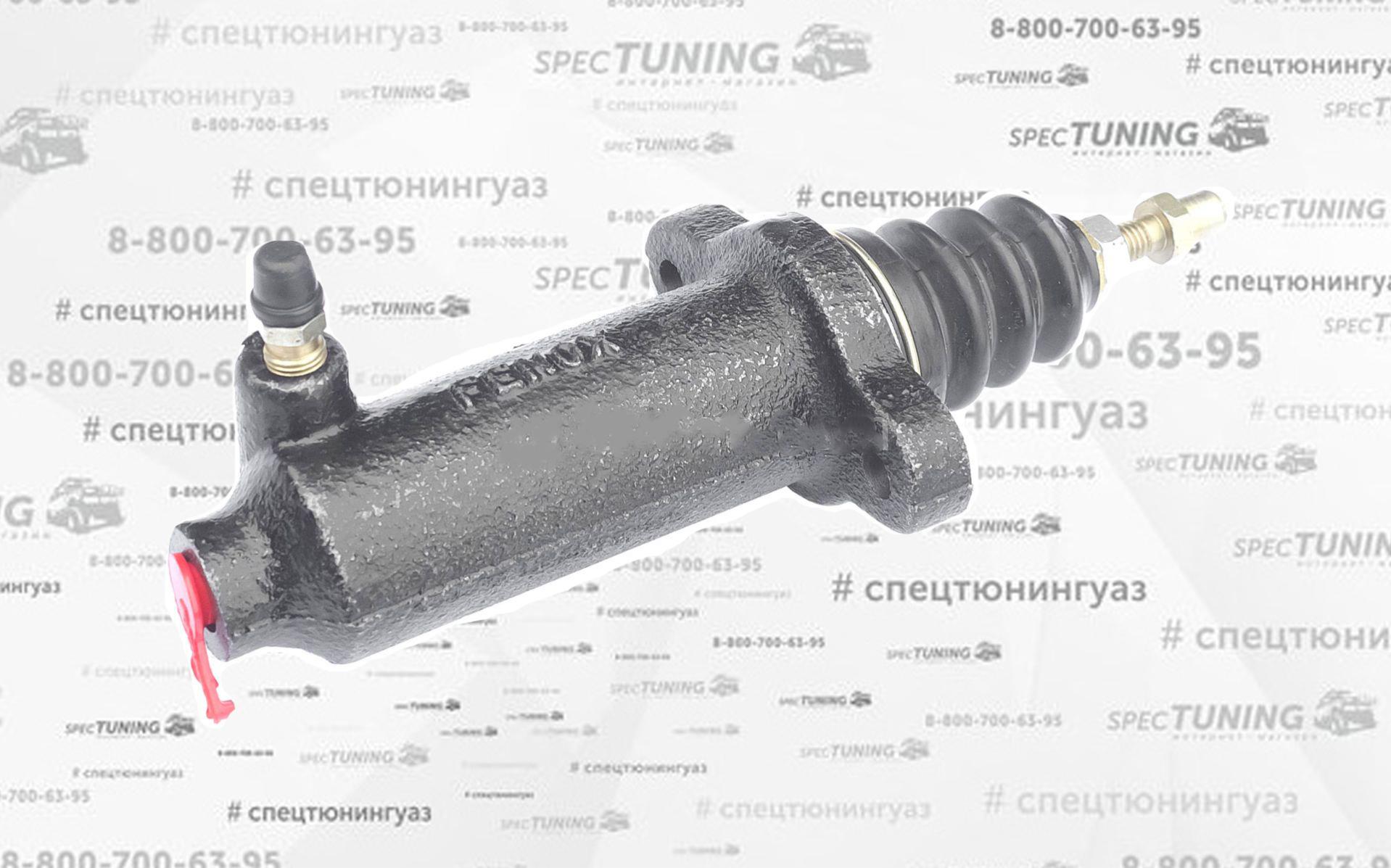

Установите рабочий цилиндр привода выключения сцепления в порядке, обратном снятию.

Удалите воздух из гидропривода выключения сцепления (см. Прокачка сцепления УАЗ Патриот).

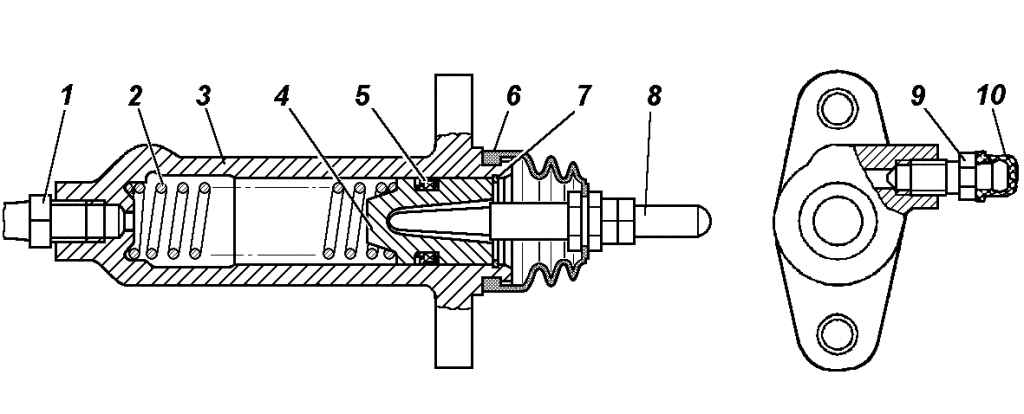

Переборка рабочего цилиндра

Разборку рабочего цилиндра производите в следующем порядке:

— отсоедините от рабочего цилиндра резиновый защитный колпак 6 (рис. 1) и выньте толкатель 8 вместе с колпаком;

— снимите колпак с толкателя;

— выньте из корпуса рабочего цилиндра стопорное кольцо 7;

— выньте поршень 4 с уплотнительной манжетой и пружину 2 из корпуса цилиндра; во избежание

повреждения поршня и манжеты подведите сжатый воздух

к отверстию для шланга;

— снимите с поршня уплотнительную манжету 5;

— выверните перепускной клапан 9;

— снимите с клапана защитный колпачок.

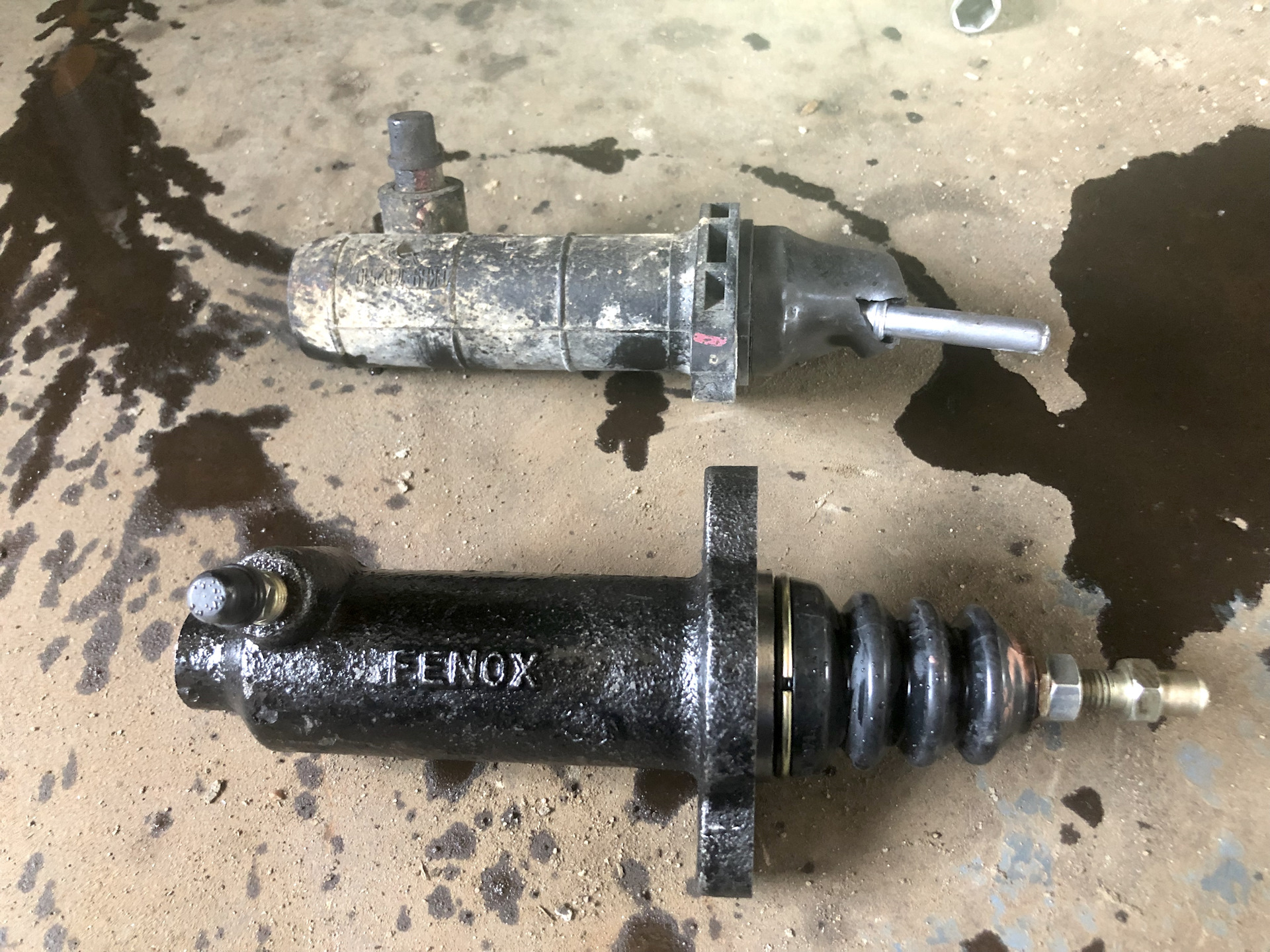

Детали рабочего цилиндра тщательно промойте в тормозной жидкости или в спирте, продуйте сжатым воздухом и осмотрите.

Все резиновые уплотнительные манжеты цилиндра должны быть мягкими и эластичными.

Затвердевшие, разбухшие или имеющие на рабочих поверхностях вырывы и трещины замените.

На зеркале главного цилиндра не должно быть рисок, раковин, и значительных износов.

При сборке рабочего цилиндра нужно убедится, что пружина уверенно перемещает поршень в цилиндре до упора в стопорное кольцо.

Подшипник 1 выключения сцепления в сборе с муфтой установлен на направляющей втулке 4 и вставлен в вилку 2 выключения сцепления.

Вилка выключения сцепления опирается на шаровую опору 3, ввернутую в картер сцепления.

Установите автомобиль на смотровую канаву или подъемник.

Сдвиньте немного вперед по направляющей втулке подшипник выключения сцепления с вилкой

Снимите вилку выключения сцепления с шаровой опоры, сдвинув ее в направлении, показанном стрелкой.

Снимите подшипник выключения сцепления в сборе с вилкой.

В муфте подшипника выключения сцепления выполнены два паза, за счет которых муфта удерживается в вилке.

Извлеките из вилки муфту в сборе с подшипником выключения сцепления.

Внимательно осмотрите вилку выключения сцепления в местах ее контакта с муфтой подшипника выключения сцепления, опорой вилки и толкателем поршня рабочего цилиндра.

На вилке не должно быть явных следов износа, задиров и деформации.

Перед сборкой нанесите тонкий слой консистентной смазки на направляющую втулку подшипника выключения сцепления

на внутреннюю поверхность муфты подшипника выключения сцепления.

на опору вилки и в места контакта вилки с толкателем поршня рабочего цилиндра.

Вставьте в вилку новую муфту с подшипником выключения сцепления, наденьте удерживающую пластину на упор.

Наденьте вилку с муфтой подшипника выключения сцепления на направляющую втулку крышки подшипника первичного вала.

Сцепление – основная многофункциональная конструкция трансмиссии автомашины. Данный модуль находится сразу за двигателем.
