Прокачка сцепления на ваз 2106

Меняем сцепление своими руками без снятия трансмиссии

Операция выполняется так.

• Установить машину на смотровой яме или подъемнике и надежно закрепить ее от скатывания.

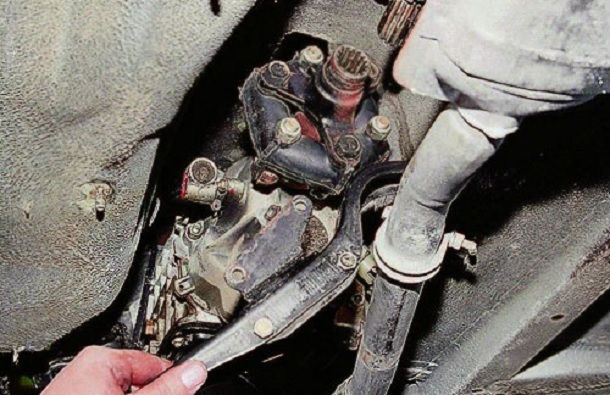

• Отсоединить от КПП кардан и рабочий цилиндр.
• Демонтировать защитный кожух механизма и траверсу.

Открутить подушку коробки.

• Руками или при помощи рычага отодвинуть корпус КПП от силовой установки до упора. Для страховки можно установить подпорку под коробку.
• Далее потребуется выкрутить 6 болтов крепления корзины из маховика.

Корзину коробки нужно сдвинуть до упора и через получившуюся щель вытянуть диск сцепления.

Аналогично сдвинуть корзину обратно и вынуть ее.

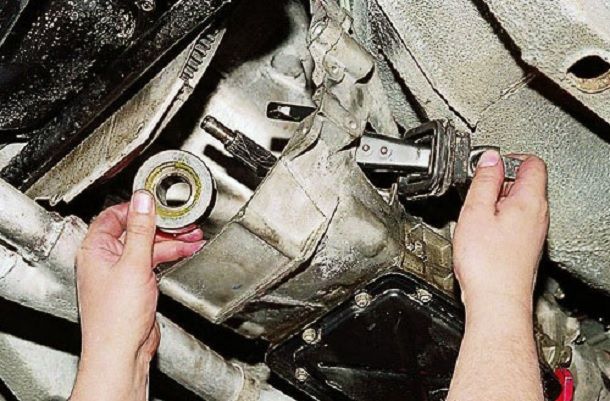

Последним этапом демонтируется выжимная вилка и одноименный подшипник снимается с первичного вала КПП.

Установка новых деталей выполняется в обратной последовательности.

Прокачка гидропривода сцепления ВАЗ 2106

При возникновении вопроса, как прокачать сцепление ВАЗ 2106, следует подготовить необходимый слесарный инструмент и подсобный материал в виде емкости с тормозной жидкостью, вспомогательным шлангом и резервуар для наполнения сливаемой отработки.

В случае, если прокачка гидропривода сцепления ВАЗ 2106 проводится после замены «тормозухи», то предварительно требуется осуществить чистку сливного штуцера ГЦС (главного цилиндра сцепления) от грязе-пылевых отложений. Эта работа проводится с помощью специальной щетки с рабочей поверхностью, выполненной из стальной проволоки.

Чтобы получить твердые знания в том, как прокачать сцепление, необходимо следовать следующим алгоритмам действий:

Надеваем заранее припасенный резиновый шланг на штуцерный выход, обработанный и очищенный от грязе-пылевых отложений. Этот соединительный элемент должен с некоторым усилием натягиваться на штуцер. Другой выход шланга направляем в бак для приемки отработанной тормозной жидкости. Для проведения операции по прокачке сцепления требуется помощь другого человека, который будет помогать проведению последующих действий, находясь в салоне транспортного средства. Помощник должен 5-6 раз отжать педаль устройства, причем временной промежуток между качками должен быть 3-4 сек. Если после нажима педального устройства изделие не восстанавливает первоначальную позицию, то ее следует вернуть в стартовое положение. Педаль сцепления после утапливания придерживается помощником в салоне в утопленной позиции. Одновременно автолюбитель, работающий на гидроприводе, должен несколько отвинтить с помощью гаечного ключа штуцер для слива рабочей жидкости. В это время начинает выходить «тормозуха» с воздушными пузырьками. После окончания течи из резинового шланга следует сливной штуцер закрутить и дать команду напарнику в салоне освободить педаль для принятия ей свободного положения. Повторяем предыдущий технологический цикл с откручиванием-закручиванием штуцерного элемента. Логичным продолжением этих действий должно стать постепенное «отвердевание» педали сцепления, т.е. она должна приобретать упругость. Периодичность этих последовательных операций необходимо повторить от 3 до 5 раз или до момента окончания выпускания пузырей воздуха из резинового шланга, направленного в резервуар для слива отработанной тормозной жидкости

При этом важно контролировать объем тормозной жидкости в штатном бачке сцепления. Нельзя допускать уменьшения уровня «тормозухи» меньше 10 мм от нижнего среза емкости гидропривода! После создания вакуума в гидроприводе сцепления требуется до отказа закрутить штуцерное устройство и демонтировать шланг из резинотехнической основы. Другой край шланга необходимо содержать в баке с «тормозухой», т.к

в нем находится используемая жидкость, после чего необходимо эту жидкость слить. Добавляем в штатный резервуар рабочую жидкость до указанного количества и закручиваем крышку бачка с небольшим усилием. Подтираем излишнюю вытекшую жидкость сухой ветошью, тестируем узел гидропривода сцепления на предмет возможной течи. Далее пробуем работу гидропривода на включенном двигателе с последующим включении скоростей. При нормальной эксплуатации можно двигаться на транспортном средстве

Другой край шланга необходимо содержать в баке с «тормозухой», т.к. в нем находится используемая жидкость, после чего необходимо эту жидкость слить. Добавляем в штатный резервуар рабочую жидкость до указанного количества и закручиваем крышку бачка с небольшим усилием. Подтираем излишнюю вытекшую жидкость сухой ветошью, тестируем узел гидропривода сцепления на предмет возможной течи. Далее пробуем работу гидропривода на включенном двигателе с последующим включении скоростей. При нормальной эксплуатации можно двигаться на транспортном средстве.

Важное дополнение: пока производится прокачка гидропривода сцепления ВАЗ 2106, не следует забывать о добавлении тормозной жидкости в штатный резервуар, чтобы не допустить попадания в гидравлику воздушных масс

Для чего прокачивать сцепление на автомобилях ВАЗ и когда это делать?

Сама по себе прокачка не устранит все поломки машины. Но если в ходе диагностики установлено, что в систему проникли жидкость или грязь, проблему нужно решать немедля.

Привод сцепления «семёрки» состоит из:

Не вдаваясь в технические тонкости, можно сказать, что прокачка сцепления ВАЗ 2106 и 2107 нужна для удаления воздуха из системы, так как его там не должно быть вообще.

Процедуру обязательно нужно осуществлять, если муфта перестала выключаться. Например, автомобиль находится на первой передаче, педаль выжимается, а движение начинается еще до отпускания педали. Если педаль отпускается очень легко, это тоже повод удалить пузырьки воздуха из системы.

Сцепление ВАЗ 2106

На современных машинах сцепление может иметь конструкцию, несколько отличную от старых автомобилей, но суть применения этого механизма остаётся одна и та же. Как и любой другой узел транспортного средства, сцепление состоит из ряда деталей, которые со временем изнашиваются и приходят в негодность. Поэтому на выявлении причин и устранении неисправностей сцепления ВАЗ 2106 стоит остановиться более детально.

Для чего служит сцепление

Оснащение автомобиля сцеплением необходимо для разъединения коробки передач и силовой установки, их плавного соединения в начале движения, а также при переключении скоростей. Механизм расположен между коробкой передач и мотором, при этом часть элементов сцепления фиксируется на маховике двигателя, а другая часть — в картере сцепления.

Из чего состоит

Основными конструктивными элементами рассматриваемого узла являются:

• главный цилиндр;
• рабочий цилиндр;
• корзина;
• ведомый диск;
• выжимной подшипник;
• вилка.

Устройство сцепления ВАЗ 2106: 1 — регулировочная гайка; 2 — контргайка; 3 — оттяжная пружина; 4 — поршень рабочего цилиндра сцепления; 5 — рабочий цилиндр; 6 — прокачной штуцер; 7 — маховик; 8 — трубопровод гидропривода сцепления; 9 — коленчатый вал; 10 — бачок главного цилиндра; 11 — поршень главного цилиндра; 12 — поршень толкателя; 13 — главный цилиндр; 14 — толкатель; 15 — сервопружина педали сцепления; 16 — оттяжная пружина педали сцепления; 17 — ограничительный винт хода педали сцепления; 18 — педаль сцепления; 19 — нажимной диск; 20 — ведомый диск; 21 — кожух сцепления; 22 — нажимная пружина; 23 — подшипник выключения сцепления (выжимной подшипник) ВАЗ 2106; 24 — первичный вал коробки передач; 25 — шаровая опора вилки выключения сцепления; 26 — вилка выключения сцепления; 27 — толкатель вилки выключения сцепления

Главный цилиндр

Главный цилиндр сцепления (ГЦС) обеспечивает эффективную передачу усилия от педали на вилку включения сцепления посредством тормозной жидкости и рабочего цилиндра, взаимодействуя через выжимной подшипник с пружинящими элементами корзины. ГЦС расположен под капотом вблизи расширительного бачка и сообщается с рабочим цилиндром с помощью шланга. Рассматриваемый узел состоит из корпуса, двух цилиндров с уплотнителями и пружины.

ГЦС передаёт усилие от педали сцепления на вилку посредством тормозной жидкости и рабочего цилиндра

Рабочий цилиндр

Функция рабочего цилиндра сцепления (РЦС) хоть и проста, но немаловажна — принимать усилие, передаваемое от главного цилиндра, для последующего перемещения вилки выключения сцепления. На ВАЗ 2106 РЦС установлен на картере сцепления. Конструктивно он схож с рабочим цилиндром, но имеет один поршень.

Рабочий цилиндр сцепления принимает усилие от ГЦС для последующего перемещения вилки

Корзина

Посредством нажимного диска (корзины) обеспечивается взаимодействие ведомого диска с маховиком. Если с корзиной возникают неполадки, система перестаёт работать. Нажимной диск (НД) к ведомому прижимается посредством специальных пружин, которые в момент выключения сцепления работают как возвратные, т. е. отжимают НД. При таком способе функционирования обеспечивается плавное переключение скоростей, что увеличивает срок службы элементов КПП.

Корзина выполнена из диафрагменной пружины, нажимного диска и кожуха. Пружина давит на НД и создаёт усилие сжатия, передавая вращение. Пружинящая конструкция своей наружной частью воздействует на края нажимного диска. По внутреннему диаметру пружина выполнена в виде лепестков, на которые надавливает выжимной подшипник.

Посредством корзины ведомый диск взаимодействует с маховиком двигателя

Ведомый диск

Ведомый диск обеспечивает мягкое подключение коробки к мотору. Он находится между корзиной и маховиком силовой установки. Чтобы сцепление включалось без рывков, в конструкции диска предусмотрены пружины, которые способствуют гашению колебаний. Обе стороны диска оснащены накладками из фрикционного материала, который способен выдерживать высокую температуру.

Ведомый диск позволяет выполнять мягкое подключение коробки передач к силовому агрегату

Выжимной

Назначение выжимного подшипника сводится к разъединению корзины от ведомого диска посредством нажатия на лепестки НД. Подшипник установлен в картере сцепления и передвигается посредством вилки сцепления.

Выжимной подшипник воздействует на лепестки корзины для её разъединения с ведомым диском

https://youtube.com/watch?v=BgZaz5b4JRk

Меняем сцепление своими руками без снятия трансмиссии

Операция выполняется так.

• Установить машину на смотровой яме или подъемнике и надежно закрепить ее от скатывания.
• Отсоединить от КПП кардан и рабочий цилиндр.
• Демонтировать защитный кожух механизма и траверсу.

Открутить подушку коробки.

• Руками или при помощи рычага отодвинуть корпус КПП от силовой установки до упора. Для страховки можно установить подпорку под коробку.
• Далее потребуется выкрутить 6 болтов крепления корзины из маховика.

Корзину коробки нужно сдвинуть до упора и через получившуюся щель вытянуть диск сцепления.

Аналогично сдвинуть корзину обратно и вынуть ее.

Последним этапом демонтируется выжимная вилка и одноименный подшипник снимается с первичного вала КПП.

Установка новых деталей выполняется в обратной последовательности.

Как правильно прокачать сцепление правильная прокачка сцепления

Необходимость прокачки сцепления в среде автомобилистов возникает не так часто, так что ее можно даже назвать редкой. Но это вовсе не повод вообще игнорировать данную процедуру, потому в данной статье мы расскажем об особенностях выполнения прокачки сцепления.

Что следует знать

Схема устройства Несмотря на то, что с этой проблемой приходится сталкиваться не так часто, сложностей особых не возникает. Достаточно просто придерживаться одного алгоритма.

Подготовка к работе

Принцип работы Следует знать, что причиной подобной проблемы является попадание воздуха в систему сцепления. Из-за этого появляются некоторые неисправности, а сама система перестает корректно работать. В этом случае нужно просто знать, как правильно прокачать сцепление для удаления воздуха.

Предварительно ознакомимся с алгоритмом прокачки.

Подготавливаем систему к работе;

Подключает резиновый шланг к штуцеру;

Нажимаем сцепление и сливаем жидкость до тех пор, пока весь воздух не выйдет.

Если рассказывать вкратце, то все обстоит именно подобным образом. Особых трудностей в работе не возникает, но в случае чего, следует просто действовать по обстоятельствам. Фактически операция по удалению воздуха из гидравлической системы механизма управления транспортного средства только звучит сложно. Но на деле всё достаточно понятно и просто.

Какие инструменты потребуются для выполнения поставленной задачи? Что необходимо соблюдать? Это довольно важно, потому что от этого напрямую зависит результат. Ведь всегда неприятно, когда в процессе вдруг внезапно обнаруживается отсутствие нужного инструмента. Обычный набор инструментов, который найдется в любом гараже или багажнике автомобиля;

Обычный набор инструментов, который найдется в любом гараже или багажнике автомобиля;

Алгоритм проведения операции прокачки сцепления на ВАЗ 2106

Первым делом потребуется надеть на штуцерный вход резиновый шланг соответствующего диаметра. Перед выполнением данной операции рекомендуется произвести очистку входа от пылевых и грязевых отложений. Второй же конец шланга направляют в бак для приемки тормозной жидкости (отработавшей). При этом следует помнить, что соединительный шланг должен одеваться на штуцер с некоторым натягом.

К сожалению, без посторонней помощи при прокачке гидравлического сцепления, не обойтись. Почему всё обстоит именно так? Ответ лежит на поверхности! Помощь потребуется при проведении последующих операций непосредственно в салоне транспортного средства. Напарник должен будет около пяти раз отжать педаль сцепления. При этом промежуток между качками не должен быть менее 3…5 секунд. В случае, если педаль не будет возвращаться в исходное положение, её следует вернуть в это положение самостоятельно.

После того, как педаль сцепления в очередной раз будет утоплена, тот, кто работает с гидроприводом должен отвинтить сливной штуцер посредством рожкового гаечного ключа. Однако помните, что штуцер не следует полностью выкручивать. Эта операция необходима для того, чтобы воздух вышел из системы (при отвинчивании штуцера, пользователь услышит движение воздушных масс, выходящих из шланга). Сразу же после того, как течь прекратится и воздух выйдет из гидросистемы, помощнику необходимо будет дать команду отпустить педаль, дабы она приняла своё первоначальное положение. В то время, работающий с гидросистемой должен закрутить штуцер. Профессионалы, работающие в сервисных центрах отмечают, что педаль сцепления должна приобретать упругость с каждой операцией откручивания-закручивания штуцера. Как только усилие станет требуемым, можно прекращать выполнение операции.

Как отрегулировать сцепление на ВАЗ 2107

Правильно отрегулированное сцепление ВАЗ 2107 обеспечивает нормальную работу автомобиля и длительную эксплуатацию узлов и деталей машины. Проверку правильности регулировки рекомендуется выполнять при каждом техническом обслуживании автомобиля.

В процессе эксплуатации неправильная регулировка может выражаться в двух видах неисправностей:

• Сцепление буксует — при полностью отпущенной педали диск пробуксовывает и не передает трансмиссии мощность то двигателя в полном объеме;
• Сцепление ведет – при полностью выжатой педали диск не отходит от маховика, что не позволяет нормально переключать скорости и заставляет машину двигаться тогда, когда это не нужно.

Кроме этого, сцепление может включаться слишком рано или поздно, что затрудняет управление транспортным средством.

Сам процесс регулировки состоит из двух частей. Первую выполняют в салоне, вторую – под днищем автомобиля ВАЗ 2107, из смотровой ямы. Из инструментов вам понадобится:

• Ключ на 8 или 10, в зависимости от модели рабочего цилиндра сцепления;
• Рожковый ключ на 13;
• Рожковый ключ на 17.

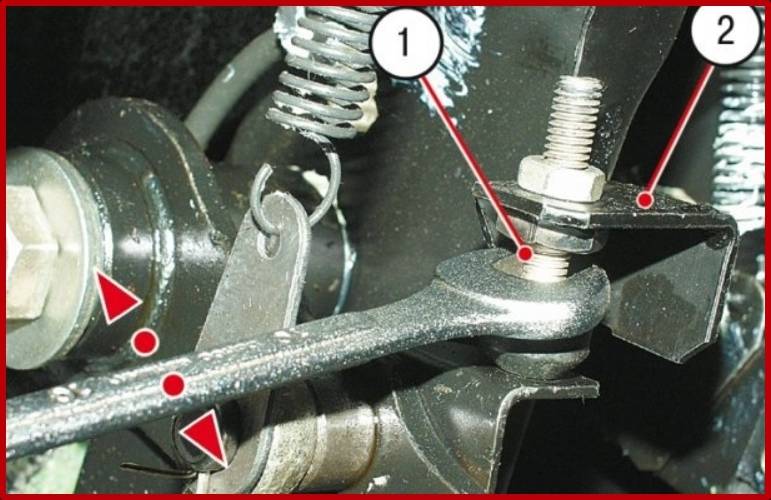

Первая регулировка включает в себя установку хода педали сцепления. Выполняется она из салона, под рулевой колонкой. Для ограничения полного хода служит специальный регулировочный винт, зафиксированный контргайкой. Закручивая или выкручивая его, добиваемся нормального хода педали, который должен составлять примерно 140 мм. Обычно регулировать полный ход нет необходимости, он установлен с завода и изменяется очень редко.

Вторая часть регулировки заключается в установке свободного хода педали. В нормальном режиме он должен составлять 30-35 мм. Однако некоторые автолюбители подстраивают свободный ход под свои индивидуальные привычки и предпочтения. Такой подход вполне допустим при условии, что он не отразится на работоспособности и долговечности деталей автомобиля ВАЗ 2107.

Итак, для проверки и регулировки спускаемся в смотровую яму. Проверка зазора производится оттягиванием вилки от толкателя.

Расстояние свободного хода должно составлять 4-5 мм. Если зазор значительно отличается от нормативного, его необходимо отрегулировать. Для этого:

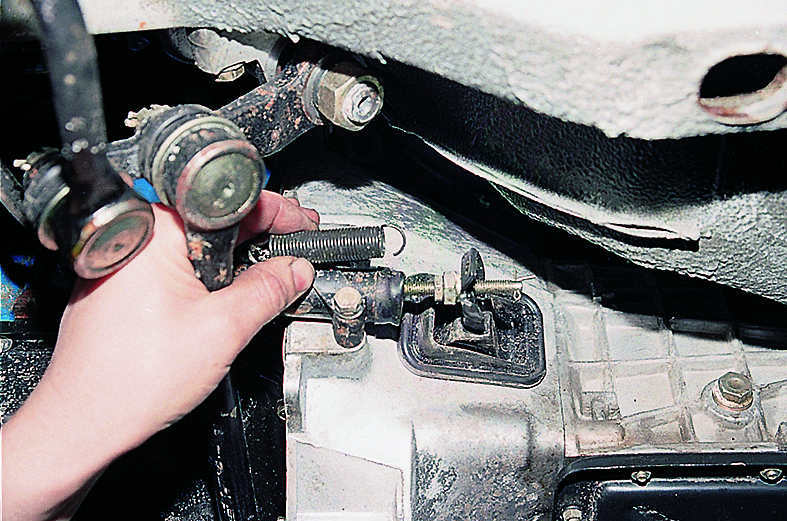

• Снимаем пружину, оттягивающую вилку сцепления в исходное положение;

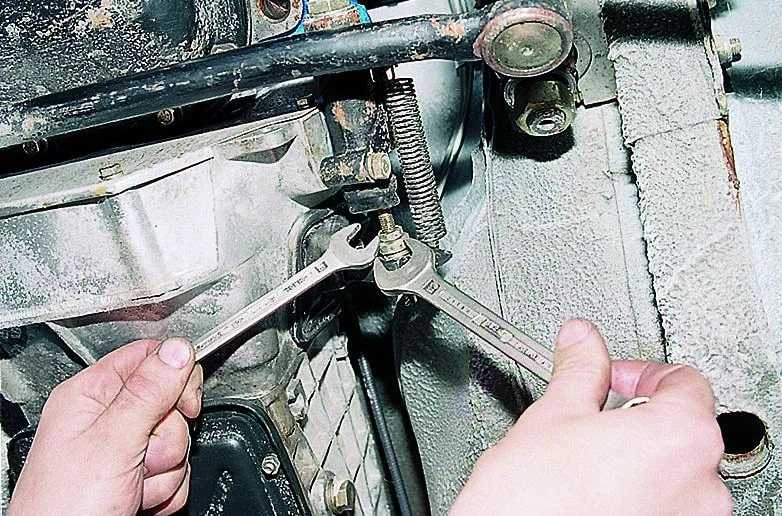

• Отпускаем контргайку на толкателе;

Удерживая толкатель ключом на 8 (10), накручиваем или скручиваем упорную гайку до достижения необходимого зазора;

• Фиксируем упорную гайку контргайкой;
• Проверяем зазор;
• Устанавливаем пружину на место.

На этом процедуру регулировки можно считать законченной. Однако для того чтобы убедиться в правильности полученного результата, необходимо проверить сцепление в действии. Для этого заводим автомобиль, включаем передачу и плавно начинаем отпускать педаль. При правильной регулировке автомобиль должен трогаться примерно на половине хода педали. Допускается регулировка, включающая сцепление ниже или выше, но недопустимо включение в самом верху или низу, так как появляется риск появления указанных выше неисправностей.

Техническое оснащение

Если отсутствуют требуемые знания или недостаточно опыта проведения диагностических работ, всегда можно воспользоваться руководством по эксплуатации и ремонту. Помимо теоретических знаний, необходима определённая материальная база, включающая инструменты, специальные ёмкости, сливной шланг и тряпки, используемые в качестве ветоши.

Если прокачка осуществляется после смены ТЖ на новую, то необходима процедура очистки сливного штуцера главного цилиндра сцепления. Для получения наилучшего результата используется щётка. Её щетины должны быть металлические, выполненные в виде проволоки.

О главном и рабочем цилиндрах сцепления

Для перемещения рычагов в системе сцепления ВАЗ 2106 используются не тросы, а гидравлика. Это является особенностью всех классических моделей ВАЗ, от «копейки» до «семёрки» включительно. Гидравлика системы сцепления на «шестёрке» состоит из трёх основных элементов: главного цилиндра, рабочего цилиндра и шлангов. Рассмотрим каждый элемент подробнее.

О главном цилиндре сцепления

Главный цилиндр сцепления располагается прямо под бачком с тормозной жидкостью, так что в случае необходимости добраться до него не составит труда. Именно главный цилиндр создаёт избыточное давление во всей гидравлической системе машины после того, как водитель выжмет педаль. Из-за повышения давления включается рабочий цилиндр, передающий усилие непосредственно на диски сцепления.

Главный цилиндр сцепления «шестёрки» не отличается большими размерами

О рабочем цилиндре сцепления

Рабочий цилиндр — это второй важнейший элемент гидравлической системы сцепления на ВАЗ 2106. Как только водитель нажимает на педаль и главный цилиндр повышает общий уровень давления в гидравлике, давление скачкообразно изменяется и в рабочем цилиндре.

Рабочий цилиндр «шестёрки» — второй важный элемент гидравлики сцепления

Его поршень выдвигается и давит на вилку сцепления. После этого в механизме запускается последовательность процессов, о которых упоминалось выше.

Шланги гидропривода сцепления

Третьим важнейшим элементом гидропривода сцепления являются шланги высокого давления, без которых функционирование системы попросту невозможно. На ранних моделях «шестёрок» эти шланги были полностью металлическими. На более поздних моделях начали устанавливать армированные шланги из высокопрочной резины. У этих шлангов было преимущество: они выдерживали высокое давление и при этом были гибкими, что существенно упрощало процедуру их замены.

Армированные шланги очень гибкие, но не слишком долговечные

Но был и серьёзный недостаток: несмотря на высокую надёжность, армированные шланги всё равно изнашивались быстрее металлических. Ни армированные, ни металлические шланги сцепления ремонту не подлежат. И в случае утечки тормозной жидкости водителю придётся их менять.

Последовательность прокачки сцепления на ВАЗ 2106

Если в систему гидропривода сцепления попал воздух, то удалить его можно только одним способом — прокачать сцепление. Но надо определиться с инструментами и расходными материалами, необходимыми для проведения этой процедуры. Вот они:

• накидной ключ на 8;
• пластиковая бутылка для слива старой тормозной жидкости;
• бутылка с новой тормозной жидкостью класса DOT4;
• отрезок прозрачной силиконовой трубки длиной 30 см и диаметром 5 мм;
• ветошь.

Последовательность прокачки

Прежде всего следует отметить, что главное условие успешной прокачки сцепления — это постановка машины на смотровую яму. Как вариант, можно загнать «шестёрку» на эстакаду. Кроме того, для выполнения этой работы потребуется помощь напарника. Прокачивать сцепление без ямы и напарника крайне трудно, и справиться с этой задачей может только опытный автовладелец.

1. Капот автомобиля, стоящего на яме, открывается. Тормозной бачок очищается от грязи. Затем в нём проверяется уровень жидкости. В случае необходимости жидкость доливается (до верхней границы горизонтальной металлической полосы).

   Перед началом прокачки крышку тормозного бачка лучше открыть

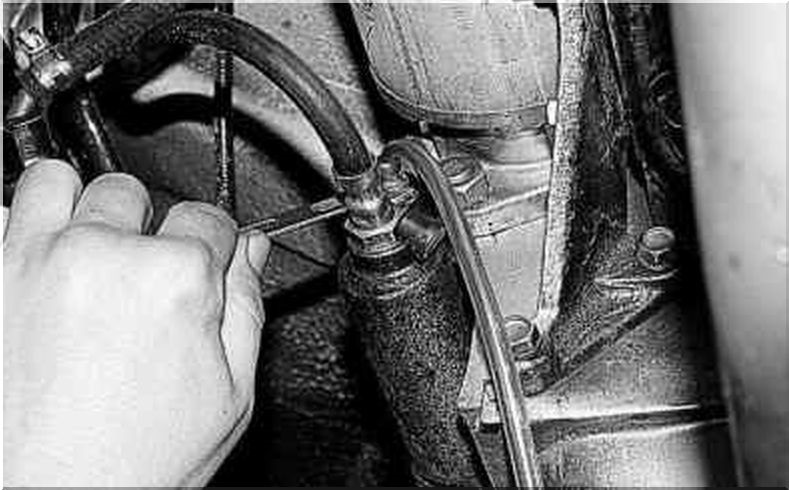

2. Теперь следует спуститься в смотровую яму. На рабочем цилиндре сцепления имеется небольшой штуцер, закрытый колпачком. Колпачок снимается, штуцер выкручивается на пару оборотов с помощью ключа на 8. В открывшееся отверстие вставляется силиконовая трубочка, второй конец которой опускается в пластиковую бутылку.

   Другой конец силиконовой трубочки опускается в бутылку

3. Напарник, сидящий в кабине, 5 раз нажимает на педаль сцепления. После пятого нажатия он удерживает педаль вдавленной в пол.

4. Штуцер откручивается ещё на 2–3 оборота. После этого тормозная жидкость начнёт вытекать из трубки прямо в бутылку. В вытекающей жидкости будут хорошо видны пузыри воздуха. Когда тормозная жидкость перестанет пузыриться, трубка вынимается и штуцер закручивается на место.

   Жидкость, выходящая в бутылку, обязательно будет пузыриться

5. После этого в тормозной бачок опять доливается небольшая порция жидкости и все вышеперечисленные действия повторяются.
6. Процедуру прокачки необходимо повторять до тех пор, пока из штуцера не пойдёт чистая тормозная жидкость без пузырей. Если автовладельцу удалось этого добиться, то прокачку можно считать завершённой.

Почему сцепление не прокачивается

Бывают ситуации, когда прокачать сцепление не удаётся. Это может произойти по следующим причинам:

• засорение отверстия в тормозном бачке. Об этом уже говорилось выше. Однако отсутствие доступа воздуха в бачок может привести не только к проблемам с главным цилиндром, но и к невозможности нормально прокачать сцепление. Тормозная жидкость, выходящая в бутылку, всегда будет пузыриться, так как воздух постоянно будет поступать в систему через негерметичные уплотнители. Поэтому лучше всего перед прокачкой сцепления слегка открутить крышку тормозного бачка;
• штуцер на рабочем цилиндре не откручен полностью. Эти штуцеры на «шестёрках» со временем сильно окисляются и ржавеют. Для того чтобы их открутить, зачастую требуется серьёзное усилие. Если автовладелец не сделал пару-тройку лишних оборотов, окислившийся штуцер может просто не пропустить тормозную жидкость в бутылку, сведя на нет все попытки прокачки. Так что если напарник нажимает на педаль, а жидкость в бутылку не идёт, имеет смысл открутить штуцер ещё на несколько оборотов.

Итак, прокачка сцепления — задача, которая вполне по силам даже начинающему автолюбителю. Она не требует специальных навыков и большого опыта. Всё, что для этого нужно — в точности следовать вышеизложенным рекомендациям.

Когда нужна регулировка привода сцепления

Понять, что требуется отрегулировать механизм не сложно. Об этом скажет сама машина. Явными признаками расстройства агрегата служат такие факторы.

1. Провалы педали – при нажатии чувствуется падение ноги до определенного уровня.
2. Потеря упругости при давлении.
3. Машина начинает трогаться в начале или конце хода педали.
4. Болтание рычага или полное отсутствие рабочего люфта.
5. Затруднение включения передач.
6. Пробуксовка диска сцепления во время разгона и торможения машины.

Также допустимы другие отклонения в нормальной работе узла и блока КПП.

Параметры регулировки сцепления

При необходимости настройки механизма, машина начинает вести себя неадекватно. Педаль проваливается, усложняется переключение скоростей, появляются рывки и подергивания.

Какой ход педали считается нормой

В правильном положении и полностью исправном состоянии перемещение педали до выхода механизма из зацепления составляет 2,5-3,5 сантиметра. Эталонная норма установлена производителем и считается рекомендательной величиной.

Некоторые автолюбители перенастраивают систему под себя, настраивая в пределе 45-55 мм.

Как измерить ход педали своего автомобиля

Опытные мастера рекомендуют выполнять измерение хода так.

1. Под углом 90 градусов к педали прикладывается линейка.
2. Далее следует отметить высоту педали в сантиметрах.
3. Надавить на рычаг до появления упора.
4. Сделать отметку на линейке.

Измерить разницу величин, в норме свободный ход ограничивается на 25-35 мм.

Периодичность настройки

Жестко установленного временного интервала обслуживания механизма нет. Изготовитель настаивает на том, что регулировка сцепления обязательна после выполнения любых ремонтных и сервисных работ, связанных напрямую или косвенно с устройством.

К примеру:

• замена диска/корзины сцепления;
• прокачка магистралей;
• установка новых цилиндров.

https://youtube.com/watch?v=sVF7Qf-U3Nw

Как прокачать сцепление автомобиля (общее руководство)

Подготовка к прокачке. Сама по себе процедура подкачки сцепления не так уж и сложна, как это может показаться на первый взгляд. В первую очередь здесь вам необходимо убедиться в том, что уровень тормозной жидкости не снизился. Он должен быть в норме и если его не хватает, то нужно будет добавить.

Далее переходим на рабочий цилиндр. А именно, здесь имеется защитный колпачок клапана, который нужно будет очистить от пыли и загрязнений.

Тем кто не знает, что такое рабочий цилиндр, вкратце объясню. Рабочий цилиндр является устройством, в которое входит шток от акселератора сцепления (педали в салоне). В зависимости от модели автомобиля, его расположение может быть различным. Но на большинстве моделях он располагается в перегородке подкапотного пространства под расширительным бачком тормозной жидкости. Обычно со стороны водителя, не далеко от тормозного цилиндра.

После того, как колпачок будет очищен от загрязнений и пыли, его нужно будет снять, после чего на шток клапана одеваем резиновый патрубок соответствующего диаметра.

После этого берем небольшую емкость и заливаем в нее немного тормозной жидкости. Только помните, использовать необходимо ту жидкость, что используется в автомобиле

Обращаем внимание и на то, что жидкости должно быть столько, чтобы свободный конец патрубка полностью мог погрузиться как минимум на два-три сантиметра

Процесс подкачки. Итак, теперь можно приступать и к непосредственной подкачке сцепления. Хотелось также отметить, что намного проще выполнить эту работу вместе с помощником.

1). Просим помощника сесть за руль и выжать сцепление раза 2-3, после чего он должен зафиксировать педаль в нижнем положении. Вы в это время откручиваете клапан, чтобы выпустить воздух. При это следим и за тем, чтобы один конец патрубка постоянно был погружен в емкость с тормозной жидкостью.

2). В момент откручивания штуцера прокачки, тормозная жидкость под усилием выжатого акселератора будет выходить из системы.

3). В частности, жидкость, через патрубок вытекает в емкость. Соответственно вместе с ней будет выходить и воздух. Пузырьки появляющиеся в бутылке, нам и будут говорить об этом.

4). После того, как из системы воздух полностью выйдет, подаете помощнику команду, чтобы он опустил педаль. А вы обратно закручиваете клапан.

5). Процедуру необходимо повторить несколько раз, то есть повторяем до тех пор, пока из патрубка в емкость не перестанет попадать воздух. Как правило хватает 2-3 подходов.
