Замена сцепления на авто uaz patriot, какое сцепление лучше поставить

Обслуживание и ремонт тормозной системы

Тормозная система УАЗ-452 включает элементы гидравлики и механики. Первым признаком неисправности является «провал» педали сцепления — давление в системе ниже нормы.

Причина проблемы может быть разная:

• в контур попал воздух;
• нарушена целостность и герметичность трубопровода;
• не долита вовремя жидкость;
• выход из строя механизмов контура.

Как прокачать тормоза

После того как пропали тормоза, вне зависимости от выполненных работ, прокачка тормозов УАЗа — необходимое действие.

Предварительно очищают клапаны на всех четырех колесах от грязи. Одновременно можно проверить состояние трубок, шлангов и соединений на предмет механических повреждений и утечек. Для этого производятся следующие действия:

• Доливают в бачок до о или чуть больше тормозную жидкость. Уровень нужно контролировать на протяжении всей работы, иначе в систему вновь попадет воздух.
• Для клапанов требуется подобрать подходящую по диаметру пластмассовую или резиновую трубку, длина которой должна позволить опустить второй конец в емкость с тормозной жидкостью. Конструкция служит односторонним барьером между контуром и атмосферой.
• Тормоза не прокачиваются в одиночку, нужен помощник. Один человек располагается в кабине и, по команде несколько раз резко нажав на педаль, удерживает ее в нажатом до упора положении; второй под автомобилем в этот момент отпускает клапан с помощью ключа на 11 так, чтобы вышел воздух. Когда прекратятся пузырьки или педаль упрется в пол, закрывает клапан. Процедура повторяется на всех колесах, начиная с заднего правого, пока из системы не выйдет весь воздух и ход рычага под ногой не станет естественным для правильно работающей машины.

Как развести колодки

Возможен случай, когда тормоза прокачаны, но при резком нажатии на рычаг автомобиль не идет юзом, усилия как будто не хватает.

Если выставить машину на домкраты и крутануть колесо, оно должно вращаться свободно. В ситуации, когда оно крутится туго, слышен скрежет, скорее всего, требуется развести колодки. Делается это так:

1. С обратной стороны тормозного барабана нужно найти гайку с винтовым фиксатором и открутить на 0,5-1 оборот.
2. Крутанув колесо, закручивать гайку, пока оно не остановится. После этого понемногу ослаблять, до тех пор, пока вращение не станет бесшумным и легким.
3. Зафиксировать положение и повторить операцию на остальных колесах.

Замена колодок

Фрикционные накладки изнашиваются — становятся тонкими, на них появляются сколы и борозды, поэтому периодически нужна замена тормозных колодок УАЗа.

После того как колесо машины снято, процедура замены колодок на тормозных механизмах УАЗика выглядит так:

• отворачивают тормозной барабан;
• убрав защитный колпачок, разводят колодки и достают стяжную пружину;
• нажатием и поворотом на 90º извлекают верхнюю чашку и вынимают прижимную пружину и ее стержень;
• достают опорный палец, втулку и снимают колодку.

На некоторых моделях передние колодки длиннее задних.

Как подтянуть «ручник»

Регулировка ручного тормоза УАЗа производится в следующем порядке:

1. Заднее колесо автомобиля вывешиваем.
2. Рычаг переключения передач устанавливаем в нейтральное положение.
3. «Ручник» полностью опускаем.
4. Винт для регулировки закручиваем так, чтобы барабан перестал поворачиваться свободно от руки.
5. Отпускаем до начала легкого вращения барабана, вывернув винт на ½ оборота. Пробуем рычаг — должно быть 5-7 щелчков.
6. Переходим к приводу, откручиваем, вынимаем шплинт.
7. Крутим вилку, подтягиваем трос, совмещаем и вставляем шплинт.

Затяните ручник и попробуйте — на уклоне в 20-30º автомобиль должен стоять.

Замена и ремонт главного тормозного цилиндра

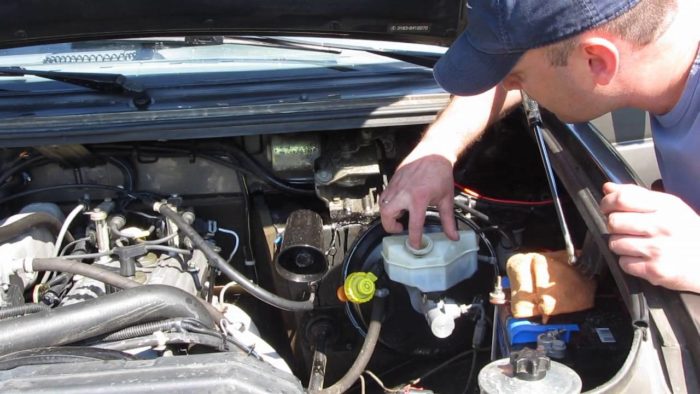

Перед ремонтом ГТЦ нужно откачать жидкость из обоих бачков, которые расположены на нем. Это можно сделать 20-кубовым шприцем. С помощью отвертки откручиваем емкости и убираем.

Ключом на 17 отворачиваем патрубки, при этом обязательно придерживаем вторым ключом (12) гайки на трубках. Усилий не прикладывать, так как медь легко трескается.

После этого снимаем и чистим сигнальное устройство. Отсоединяем цилиндр от вакуума, вынимаем стопорную шайбу с одной стороны и откручиваем торцевую гайку с другой. Достаем внутренности ГТЦ. Осматриваем внутреннюю поверхность на предмет царапин. Меняем ремкомплект и собираем в обратной последовательности.

Если проверка работоспособности показала, что устройство легче заменить, то снимаем старое, не разбирая, устанавливаем купленное. Заливаем жидкость и прокачиваем систему. Перед установкой можно предварительно заправить бачки и вручную «погонять» поршень.

Назначение и конструкция

В конструкции сцепления выжимной элемент занимает важное место, так как именно с его помощью производится разъединение ведомого и ведущего дисков сцепления, что позволяет осуществить переключение передачи или включить нейтральную скорость. Его поломка является критическим фактором, что влечет за собой невозможность эксплуатации автомобиля

Выжимной подшипник на автомобиле УАЗ Патриот имеет самую простейшую конструкцию и представляет собой обычный шариковый элемент, который выполняет довольно важную функцию. На сегодня известны подшипники сцепления, имеющие гидравлическое управление, что улучшает функциональность данного узла, но на УАЗ Патриот устанавливают обычные изделия, что позволят удешевить модификацию автомобиля.

Стоимость выжимного для УАЗ Патриот обычно составляет от 800 до 1200 рублей, что зависит от фирмы производителя. Но нет смысла платить больше, если деталь производства Ульяновского завода зарекомендовала себя с хорошей стороны. Конечно же, срок службы изделия не составит 100 тысяч км пробега, но до 30-40 тысяч км подшипник проходит.

Принцип функционирования изделия достаточно прост и заключается он в возможности обеспечения момента соединения и разъединения дисков сцепления, что происходит в момент нажатия на педаль водителем. Ведомый диск поджимается к маховику за счет нажимного диска, что собственно и способствует включению сцепления. На нажимной диск воздействует давление от диафрагменной пружины, а на ее внутренние лепестки воздействует выжимной подшипник. В движение данный элемент приводится за счет вилки сцепления.

В ходе эксплуатации данный элемент выходит из строя, что требует проведения его замены. Но для начала определим признаки, свидетельствующие о выходе из строя выжимного подшипника на УАЗ Патриот.

Признаки неисправности

Главным признаком неисправности данного элемента является характерный стук при нажатии на педаль сцепления. В случае, когда же этот стук возникает в летние периоды, то – это 100% гарантия необходимой в последующем замены подшипника. В зимние периоды стук может быть вызван по причине изменения размеров самого элемента. При нагревании стук должен исчезать.

Основной причиной выхода из строя данного устройства является воздействие неравномерных нагрузок в момент выжатого сцепления. В таком случае не рекомендуется передвигаться в автомобиле с долго выжатым сцеплением на скорости, ведь в таком случае необходимость его замены ускорится. Продолжительность службы устройства зависит от характера эксплуатации автомобиля, поэтому если неправильно пользоваться сцеплением, то в ближайшем будущем не избежать необходимости замены выжимного.

Замена

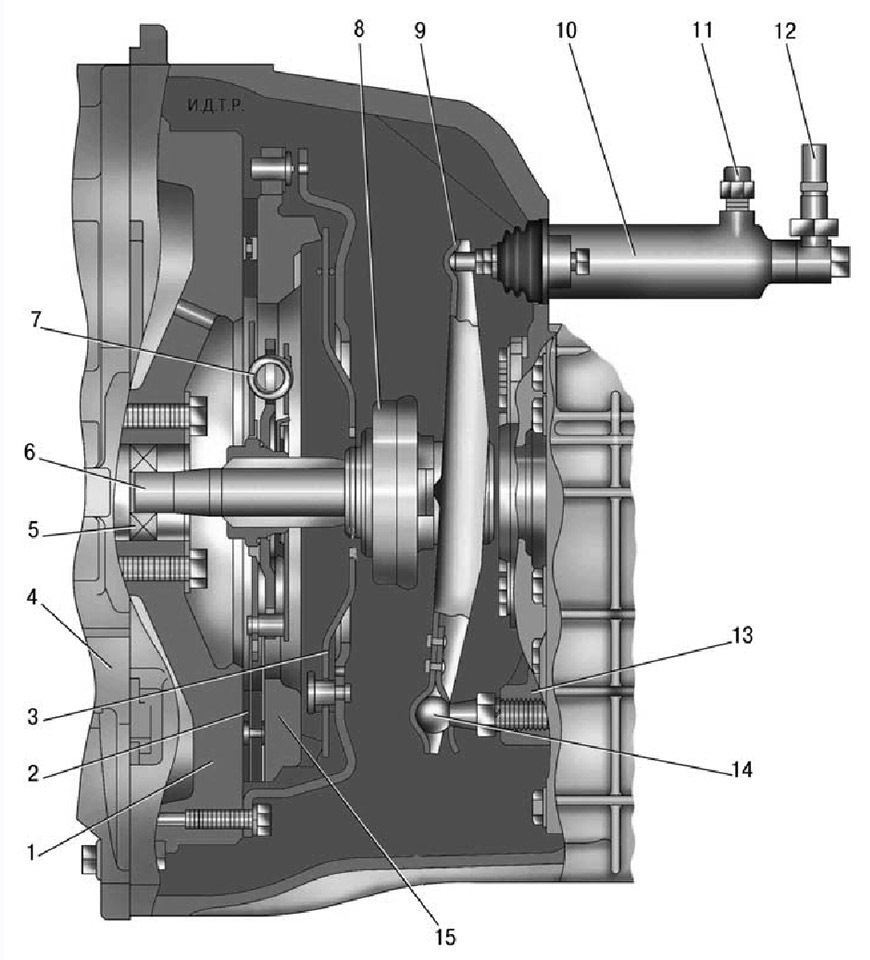

На схеме ниже представлен выжимной подшипник внедорожника УАЗ Патриот, где показано его расположение на направляющей втулке 4. Под номером 2 указана вилка выключения сцепления, которая опирается на шаровую опору, ввинченную в картер устройства.

Чтобы демонтировать изделие, потребуется выполнить такие действия:

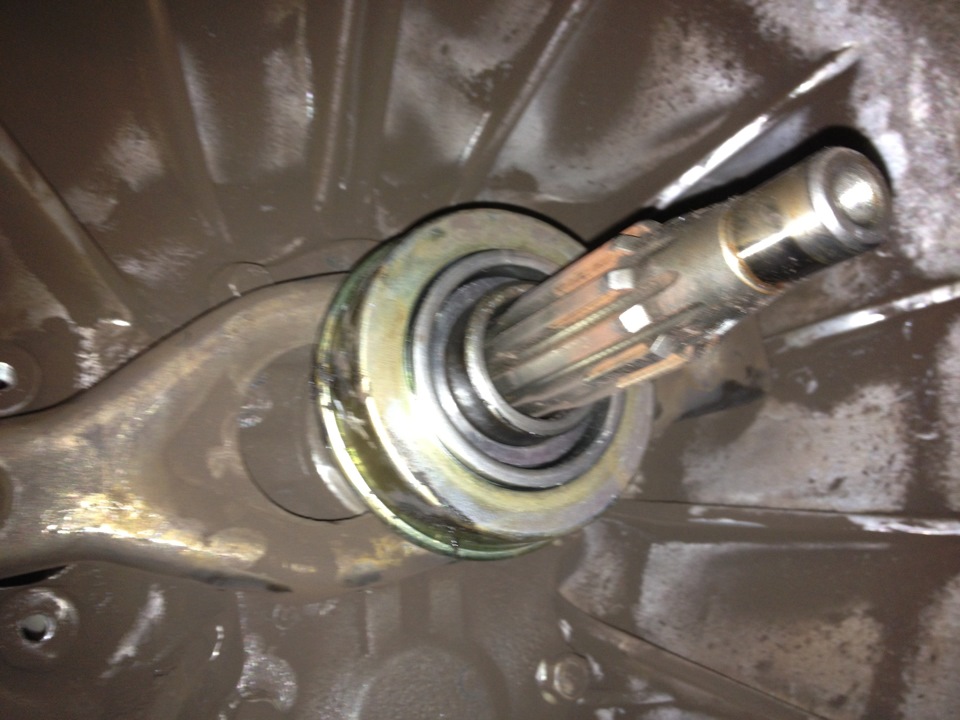

Автомобиль УАЗ патриот следует установить на смотровую яму. Демонтировать коробку передач. Рукой нужно оттянуть изделие вперед по направляющей втулке вместе с вилкой. После этого нужно снять вилку с шаровой опоры, осуществив ее сдвигание к себе. Выжимной подшипник на внедорожнике УАЗ Патриот извлекается вместе с вилкой. После этого из вилки нужно извлечь муфту с подшипником. В муфте имеется два специальных паза, фиксирующих ее в вилке (ниже показано стрелкой).

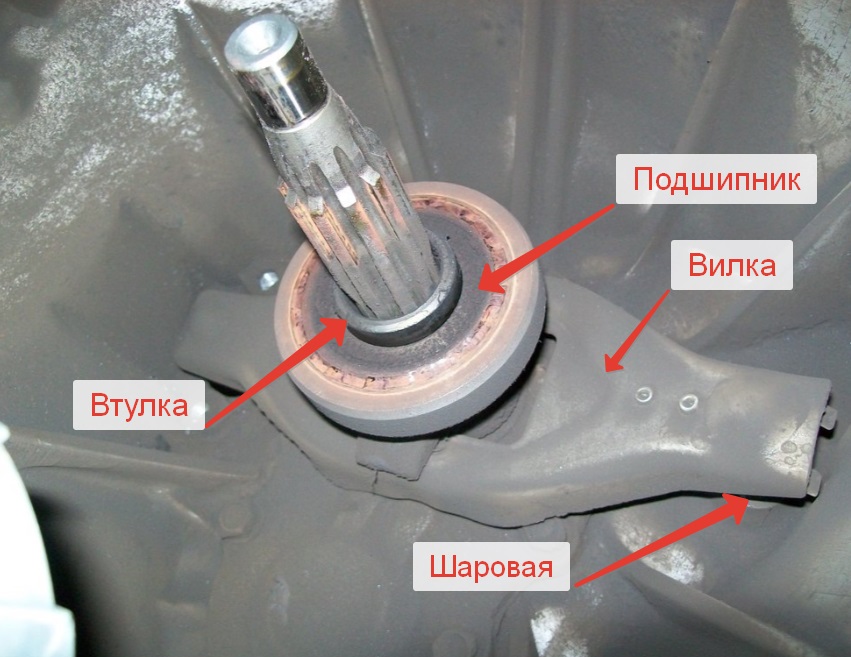

После извлечения изделия следует тщательно провести осмотр вилки. Присутствие следов износа, сколов и прочих дефектов недопустимо, поэтому в таком случае ее нужно заменить

В момент сборки устройств важно нанести смазку типа Литол-24 на направляющую втулку. Смазку также нужно нанести на внутреннюю часть муфты и на опору вилки в месте контактирования изделия с толкателем

Теперь можно в вилку установить новый подшипник с муфтой и надеть удерживающую пластину. Вилка с муфтой подшипника устанавливается на направляющую втулку крышки.

После этого осуществляется установка извлеченных деталей в порядке обратном снятию.

На этом замена выжимного подшипника на внедорожнике УАЗ Патриот закончена и, как видно, в этом нет ничего сложного. Самое сложное – это демонтаж коробки передач, но об этом подробнее можно узнать из соответствующего раздела данного сайта. Следите за состоянием данного устройства, чтобы в один момент он не подвел вас в дороге.

• Темы без ответов
• Активные темы
• Поиск
• Наша команда

Ремонт

Наличие схемы внутреннего устройства конструкции позволяет провести самостоятельный ремонт в случае простых неисправностей. Увеличение расхода топлива, масла, протечка охлаждающей жидкости, нехарактерные шумы и постукивания в механизме — первые показания к ремонту. Продлить функционирование деталей и транспорта помогает обслуживание и замена износившихся компонентов.

Как отрегулировать лапки сцепления

Для того чтобы отрегулировать сцепление на УАЗ, потребуется провести следующие ремонтные работы:

1. Измерение линейкой величины свободного радиуса перемещения педали привода, выключающей механизм. Нормативное значение для пружинно-рычажного типа должно укладываться в пределы от 35 до 55 мм, для диафрагменного типа — от 5 до 30 мм.
2. Измерение полного хода педали после ее опускания до предела. Нормативное значение для пружинно-рычажного типа составляет 18,5 см, для диафрагменного типа — 16,5 см.
3. Настройка необходимого положения путем изменения позиции с помощью ключа.
4. Контроль расстояния при опущенной педали между перегородкой моторной части и серединой оси штока. Необходимо добиться значения в 9,6 см. Вилка должна обладать свободной траекторией перемещения минимум 1,7 см. Изменение длины толкателя рабочей корзины — инструмент регулировки. Для этого необходимо снять и обратно закрутить толкатель до получения нужного значения.

Регулировка свободного хода педали сцепления требуется, если между расположенной на оттяжных рычагах поворотной частью и регулировочных винтах и элементах приспособления расстояние не лежит в пределах 50,75-52,25 мм. Винты можно снимать и закручивать обратно до установления правильного размера.

Соединение диафрагменной пружины не нуждается в настройке свободного хода и не требует регулировки системы выключения механизма. Правильные габариты зазоров и ходов обеспечены особенностями конструкции.

Как прокачать сцепление

Прокачка гидропривода потребуется в случае, если нажатие на педаль отличается чрезмерной мягкостью, нет возможности полностью выключить механизм. Все это указывает на наличие воздуха в гидроприводном узле. Ремонтные мероприятия проводят через перепускной клапан аналогично работам с гидроприводом тормоза. Упростит задачу наличие помощника. Последовательность действий:

1. Доливка рабочей жидкости в емкость главного цилиндра до нормативного предела.
2. Освобождение головки перепускного клапана от защитного элемента, подсоединение резинового шланга.
3. Подготовка емкости объемом более 0,5 л, заполненной рабочей смесью. Опустить свободный конец шланга в жидкость.
4. Создание в полученной системе давления с помощью нескольких нажатий на педаль через 1-2 секунды.
5. Поворот перепускного клапана в половину оборота.

В сосуд с жидкостью из системы будет выходить воздух. Когда движение пузырьков прекратится, необходимо нажать педаль и повернуть до упора клапан. Во время мероприятий следует постоянно контролировать наличие смеси в емкости главного цилиндра во избежание повторного проникновения в систему воздуха.

После прокачки в бачок доливают жидкость и возвращают защитный колпачок на клапан. Не используйте для этой цели жидкость из емкости, в которую был опущен шланг. В ней содержится воздух, который самостоятельно исчезает через 24 часа или после фильтрации.

Как правильно поставить диск сцепления

От правильной установки детали зависит функциональность транспорта, плавное движение, отсутствие шума и вибрации, комфортное перемещение по трассе. Последовательность действий, как правильно поставить диск сцепления:

1. Демонтаж коробки передач и рабочего цилиндра гидропривода.
2. Снятие 4 болтов, соединяющих внизу картер сцепления, с помощью ключа.
3. Удаление из конструкции нижнего элемента картера сцепления и прокладки.
4. Установка отметки позиции маховика и корзины — ведущего диска.
5. Снятие крепежных элементов, соединяющих корзину и маховик.
6. Демонтаж ведущего и ведомого дисков.

Причины износа

Замена сцепления происходит в следующих случаях:

• Износ в связи с пробуксовкой при трогании с места,
• несоответствие оборотов двигателя скорости движения в результате износа сцепления,
• Дерганье машины при трогании с места.

В первом случае машине недостает крутящего момента для того, чтобы начать движение. При включенной скорости поддерживаются достаточные обороты, но машина не начинает двигаться. В таких ситуациях стираются накладки сцепления.

Последний случай связан с ослаблением на диске сцепления демферных пружин. Слабые пружины не гасят удары. Эта неисправность усугубляется при частой езде по бездорожью и при замене стандартных колес на колеса большего размера.

Завершающие шаги

1. Проверьте, что новая вилка сцепления надежно закреплена, а ее движение свободно и плавное. Убедитесь, что все болты и гайки плотно затянуты.

2. Заполните маслом монтажное отверстие на корпусе сцепления. Это обеспечит лучшую смазку вилки и увеличит ее срок службы.

3. Осмотрите всю систему сцепления, чтобы убедиться, что нет других повреждений или износов. При необходимости замените детали или проконсультируйтесь с экспертом.

4. Установите корпус кулисы на место и плотно закрепите его болтами или гайками.

5. Проверьте работу сцепления. Опробуйте автомобиль на низкой скорости, чтобы убедиться, что сцепление функционирует правильно и плавно.

6. При необходимости отрегулируйте натяжение троса сцепления, чтобы достичь оптимальной работы системы сцепления.

7. После завершения замены вилки сцепления, не забудьте проверить и отрегулировать уровень тормозной жидкости.

8. Не пытайтесь использовать автомобиль, если не уверены в правильности замены вилки сцепления. Обратитесь к специалисту, чтобы избежать возможных аварий и повреждений.

Примечание:	Данная инструкция предоставляется исключительно в ознакомительных целях и не является заменой профессионального ремонта. При необходимости рекомендуется обратиться к квалифицированному механику или сервисному центру.

Характерные неисправности, для устранения которых необходимо заменить сцепление

Автомобиль УАЗ Патриот

Если сцепление выходит из строя, то лучше будет произвести замену всего комплекта, речь идет о дисках, маховике, а также подшипнике выключения. Квалифицированные специалисты также рекомендуют менять и опорный подшипник маховика на УАЗ Патриот. Если же вы решите сэкономить и заменить только ведомый или нажимной шкив, то это может стать причиной повторного ремонта в ближайшем будущем.

Что касается поломок, при которых необходима замена системы сцепления (далее — СС):

• появился сильный шум при нажатии на педаль сцепления;
• при переключении скоростей водитель УАЗ Патриот чувствует рывки и толчки;
• неполное включения и выключение сцепления, то есть система начинает буксовать и «вести».

Ремкомплект главного цилиндра сцепления

Качество цилиндров сцепления УАЗ оставляет желать лучшего. Некоторые автомобилисты переоборудовали на ВАЗ, более надежные. От ремкомплектов тоже отказался, с ними проблем не меньше. Учитывая невысокую стоимость ремонта, срок эксплуатации отремонтированного GCC составлял от одного месяца до шести месяцев.

Чтобы заменить манжеты:

• откручиваем основной штуцер;
• снимаем стопорное кольцо;
• затяните манжеты поршнем по направлению к колпачку;
• протрите все детали и внутреннюю часть баллона чистой тряпкой;
• убедитесь, что его зеркало не поцарапано;

Сборка ГЦС

• заменить браслет-кольцо;
• со стороны колпачка поместите поршень и установите колпачок;
• со стороны штуцера надеть пластину и 2 манжеты;
• вставьте пружину и затяните фитинг.

Необходимость агрегата и виды

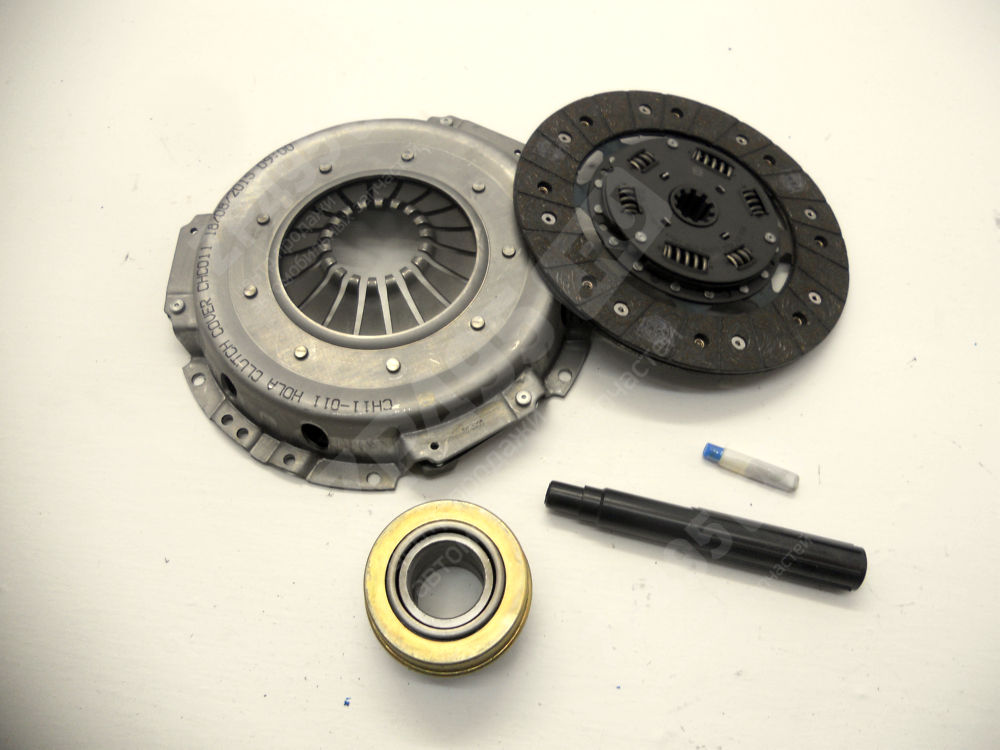

Диск сцепления для Патриота

Сцепление должно быть всегда включено. Оно используется только для полной остановки, начала движения, переключения передач. Ресурс выжимного, корзины будет сокращен, если ногу все время держать на педали сцепления. Иногда ее выжимают частично, тогда тормозные диски становятся непригодными к использованию.

Коробка — движок, колеса автоматически разъединены между собой. Сцепление способствует отсоединению мотора от коробки, далее равномерному соединению.

Способы сцеплений:

• механический;
• гидравлический;
• гальванический;
• привод в комбинации.

По видам трения:

• сухое;
• влажное (в маслянистой сфере).

Режим подключения:

• замкнутые;
• переменчиво замкнутые.

Численность ведомых дисков:

• однодисковые;
• многодисковые.

Размещение пружинных отжимов:

• пружины цилиндрической формы находятся по краям диска нажима;
• центральная диафрагменная пружина.

Прибор сцепления:

• маховик;
• ведомый диск;
• сжимающие пружины диска к маховику;
• выключатели;
• гидромуфта нажима;
• штифт акселератора;
• сама педаль;
• нажимной диск;
• выжимной рычаг;
• выжимной (упорный) шарикоподшипник;
• исходный вал коробки.

Сцепление

Сцепление в сборе:

1. маховик;
2. ведомый диск;
3. нажимной диск;
4. картер;
5. диафрагменная нажимная пружина;
6. опорные кольца;
7. кожух сцепления;
8. соединительные пластины;
9. паз маховика под установочный штифт коленчатого вала

Сцепление сухое, однодисковое, постоянно замкнутое, состоит из двух частей: нажимного диска в сборе (кожух, нажимной диск, нажимная диафрагменная пружина, соединительный пластины, опорные кольца) и ведомого диска в сборе с фрикционными накладками.

Располагается сцепление и механизм его выключения в колоколообразном алюминиевом картере, крепящемся к фланцу блока двигателя болтами. Для повышения жесткости системы блок двигателя – картер сцепления нижняя часть картера сцепления соединена с блоком двигателя через Г-образный усилитель. Центрирование картера сцепления относительно оси коленвала двигателя осуществляется с помощью двух штифтов, запрессованных во фланец блока цилиндров и входящих в отверстия на картере сцепления.

Кожух сцепления закреплен на маховике коленчатого вала двигателя шестью центрирующими (специальными) болтами. Усилие нажимной диафрагменной пружины создает необходимую силу трения на поверхностях фрикционных накладок и обеспечивает передачу крутящего момента от маховика через нажимной диск, кожух и соединительные пластины на ведомый диск сцепления и первичный вал коробки передач. Нажимная диафрагменная пружина представляет собой тарельчатый усеченный конус, имеющий за счет прорезей в центральной части двенадцать лепестков, выполняющих роль рычажков выключения сцепления. Наружная неразрезанная часть зажата между двумя опорными кольцами за счет загибки усиков, выполненных на кожухе. Опорные кольца выполняют роль шарнира, относительно которого происходит поворот неразрезанной верхней части диафрагменной пружины при нажатии на концы лепестков. Наружной частью диафрагменная нажимная пружина опирается на кольцевой выступ нажимного диска и отжимает его в сторону маховика. Соединительные пластины (три группы по три пластины в группе) одним концом приклепаны к выступам нажимного диска, другим – к кожуху сцепления. С их помощью происходит передача крутящего момента от кожуха на нажимной диск и отвод нажимного диска в сторону от маховика при выключении сцепления.

Нажимной диск в сборе и детали нажимного диска:

1. кожух;
2. опорное кольцо;
3. нажимная диафрагменная пружина;
4. нажимной диск;
5. соединительные пластины

Нажимной диск в сборе балансируется путем установки на фланец специальных балансировочных грузиков или высверливанием во фланце кожуха на диаметре 273 мм отверстий диаметром 9 мм. Допустимый дисбаланс – не более 15 г.см.

Ведомый диск имеет две фрикционные накладки, приклепанные независимо одна от другой к пластинчатым пружинам, также снабжен встроенным демпфером холостого хода и двухступенчатым гасителем крутильных колебаний. Демпфер холостого хода снижает стуки и вибрации зубчатых колес КПП на холостом ходу. С возрастанием крутящего момента вступает в действие двухступенчатый гаситель крутильных колебаний. Сначала сжимаются пружины первой ступени демпфирования гасителя крутильных колебаний, далее начинают работать пружины второй ступени.

Особенности технического обслуживания сцепления

Долговечность и надежность работы сцепления в большой мере зависит от правильного и умелого пользования им. Для этого необходимо:

• выключать сцепление быстро, до упора педали в пол;
• включать сцепление плавно, не допуская как броска сцепления, сопровождающегося дерганьем автомобиля, так и замедленного включения с длительной пробуксовкой;
• не держать сцепление выключенным при включенной передаче и работающем двигателе на стоящем автомобиле (на переезде, у светофора и т.п.). Обязательно использовать в таких случаях «нейтраль» в коробке передач и полностью включенное сцепление;
• не держать ногу на педали сцепления при движении автомобиля;
• не использовать пробуксовку сцепления как способ удержания автомобиля на подъеме;
• трогаться с места на первой передаче.

В процессе эксплуатации сцепление не требует каких-либо регулировок и специальных видов обслуживания.

Уход за сцеплением заключается в периодической проверке крепления картера сцепления, степени изношенности фрикционных накладок.

О степени изношенности фрикционных накладок можно судить по расстоянию между маховиком и нажимным диском при включенном сцеплении. Если это расстояние составляет менее 6 мм, то целесообразно снимите ведомый диск для ремонта или замены новым.

Расстояние между маховиком и нажимным диском целесообразно проверять через 80 000 — 100 000 км при эксплуатации автомобиля в нормальных условиях и через 40 000 — 50 000 км при эксплуатации в тяжелых условиях.

Общие понятия о системе сцепления в Патриоте

Для новичков поясним, что сцепление не является отдельным элементом или деталью, это довольно большой механизм, состоящий из разных элементов: подшипник, специальный диск, корзина, обязательно педаль выключения и собственно система привода. При езде на рассматриваемом нами УАЗ Патриот сцепление всегда находится в действующем состоянии. Когда водитель нажимает на педаль, сцепление выключается, и это позволяет переключиться между передачами или установить нейтралку.

Система привода в сцеплении состоит из таких деталей:

• Шланг;
• Салонная педаль;
• Рабочий цилиндр сцепления;
• Трубка;
• Главный цилиндр.

Система привода имеет одну задачу: передать усилия к вилке от педали. Когда водитель УАЗ Патриот нажимает на педаль сцепления, то в главном цилиндре происходит перемещение поршня, толкающего жидкость уже в рабочий цилиндр. Когда жидкость поступает в последний цилиндр, он моментально воздействует на вилку. И уже далее вилка начинает воздействовать на подшипник, а он следом – на пружину. Эта самая пружина является последним звеном, она перестает прижимать к маховому колесу диск, из-за чего и осуществляется отключение сцепления.

Многих автовладельцев в том числе и УАЗ Патриот интересует вопрос как именно правильно можно отрегулировать цилиндр сцепления, а точнее его свободный ход толкателя или штока. Перед тем как вы начнете регулировать цилиндр сцепления, обязательно убедитесь, что это необходимо вашему автомобилю. А дабы это выяснить потребуется проверка.

Подготовительные действия перед заменой

Перед началом замены сломанной вилки сцепления на УАЗ Патриот необходимо выполнить несколько подготовительных действий:

1. Подготовьте инструменты: для замены вилки сцепления вам понадобятся следующие инструменты: гаечные ключи, трещотка с насадками, отвертка, молоток, съемник для сцепления, струбцины, смазка, чистящий спрей, присыпка для сцепления.

2. Подготовьте рабочую область: найдите подходящее место для работы, где будет достаточно места для свободного доступа к механизму сцепления. Рекомендуется использовать подъемник или подставки для автомобиля, чтобы отвести колеса от земли и обеспечить удобный доступ.

3. Приготовьте необходимые детали: перед заменой вилки сцепления убедитесь, что у вас есть новая вилка сцепления, а также необходимые запасные детали, такие как шайбы, болты и прокладки. Проверьте, что все детали соответствуют требованиям и правильно подобраны для вашего УАЗ Патриот.

4. Изучите инструкцию: перед началом замены вилки сцепления тщательно изучите инструкцию по ремонту и эксплуатации вашего УАЗ Патриот. Ознакомьтесь с последовательностью действий и особенностями механизма сцепления, чтобы быть готовым к проведению замены.

5. Проверьте наличие необходимых материалов: убедитесь, что у вас есть необходимые смазки, чистящие средства, а также присыпка для сцепления. Все эти материалы пригодятся в процессе замены и помогут вам обеспечить надежную работу сложной системы сцепления.

После выполнения всех указанных подготовительных действий вы будете готовы к замене сломанной вилки сцепления на вашем УАЗ Патриот.

Регулировка хода педали УАЗ Патриот

Важный момент действия сцепления — отлаженная работа толкателя в корпусе рабочего цилиндра. В случаях, когда свободный ход штока выше или меньше нормы, стоит наладить его движение, иначе могут возникнуть повреждения. Два варианта развития событий:

1. Скорости никак не переключаются или коробка передач плохо работает — значит, сцепление выключается не полностью. Это происходит потому, что свободный ход выше положенного. В результате неисправность повлияет на срок работы блокирующих колец синхронизатора.
2. Сцепление УАЗ Патриот пробуксовывает — нажимаемый диск неплотно прижимается к ведомому. Объяснение: свободный ход штока ниже нормы или вообще отсутствует. Подобная неполадка спровоцирует быстрый износ составных элементов.

Чтобы избежать подобных проблем, важно отслеживать исправную работу сцепления. Рекомендуется регулярно и своевременно пополнять бачок тормозной жидкостью.

Как отрегулировать детали сцепления УАЗ Патриот до нормы:

1. Резьбу и сами болты очищают и смазывают специальным средством типа WD-40.
2. Далее регулировочную гайку фиксируют одним ключом. Другим инструментом ослабляют контргайку.
3. Конец толкателя зажимают ручными тисками или ключом на «8».
4. Вывинчивают контргайку.
5. Свободное движение штока регулируют до необходимого результата.
6. Контргайку устанавливают в исходное положение.
7. Ход штока надежно закрепляют.

Чтобы проверить результат, отслеживают движение штока. Если толкатель в рабочем цилиндре движется согласно норме, значит, все действия выполнены грамотно.

Интересно! Двигатель УАЗ Патриот

Другой вариант отлаживания механизма — действия по отношению к самой педали. При регулировании ее положения весь механизм начинает успешно выполнять свои задачи. Для этих манипуляций в главном цилиндре имеется специальный регулировочный узел. С помощью изменения длины толкателя налаживается вся работа механизма.

Порядок действий:

1. Ослабляют болт регулировочного узла.
2. Вилку толкателя отводят от педали.
3. Постепенно крутят в нужную сторону до необходимого результата.
4. Затем болт снова затягивают.
5. Толкатель устанавливают на свое место к педали.

Свободный ход педали УАЗ Патриот в отлаживании не нуждается. Он обеспечивается самим устройством сцепления. Длину хода можно посмотреть в руководстве по эксплуатации к каждой конкретной модели.

Величина полного шага педали для сцепления лепесткового типа в таблице:

Вид транспорта	Размер, см
Транспорт УАЗ 31-60, 31-62	13-17
УАЗ Патриот выпуска до 2007 года	13-17
Машины после 2007 года	12-14
Автомобили УАЗ 37-41, 39-62, 39-09, 22-06, 33-03	18-22

У машин с типом передачи, включающим нажимные пружины и оттяжные рычаги, размер 16,5 см и 20,5 см. На моделях с двигателями ЗМЗ-409 экологического класса евро монтируют специальный датчик на педали. Электроника срабатывает так, что на экране видно, выжата педаль до конца или нет.

Снятие и разборка гидропривода сцепления

Снимайте гидропривод выключения сцепления с автомобиля в следующем порядке:

• отсоедините гидрошланг от рабочего цилиндра;
• слейте жидкость из гидропривода через отсоединенный конец гидрошланга;
• снимите оттяжную пружину вилки выключения сцепления;
• отсоедините и снимите рабочий цилиндр;
• снимите оттяжную пружину педали выключения сцепления;
• расшплинтуйге и выньте палец вилки толкателя главного цилиндра;
• отсоедините и снимите главный цилиндр.
• на автомобилях семейства УАЗ-3741 предварительно отсоедините бачок от гибкого шланга.

Разборку главного цилиндра производите в следующем порядке:

• снимите крышку и сетчатый фильтр наполнительного бачка (автомобили семейства УАЗ-31512);
• выверните штуцер крепления бачка (автомобили семейства УАЗ-31512);
• выверните корпус штуцера гибкого шланга бачка (автомобили семейства УАЗ-3741);
• выньте из корпуса главного цилиндра стопорное кольцо и упорную шайбу;
• выньте из корпуса поршень с уплотнительными манжетами, возвратную пружину.

Во избежание повреждения уплотнительных манжет для удаления поршня подведите сжатый воздух в отверстие для гидротрубки. Штуцеры главных цилиндров с прокладками при разборке отвертывать не следует, если не наблюдалось подтекания через них рабочей жидкости.

Разборку рабочего цилиндра проводите в следующем порядке:

• отсоедините от рабочего цилиндра резиновый защитный колпак и выньте толкатель вместе с колпаком:
• снимите колпак с толкателя;
• выньте из корпуса рабочего цилиндра стопорное кольцо;
• выньте поршень с уплотнительной манжетой из рабочего цилиндра;
• во избежание повреждения поршня и манжеты подведите сжатый воздух к отверстию для гидрошланга;
• снимите с поршня уплотнительную манжету;
• выверните клапан прокачки;
• снимите с клапана защитный колпачок.

Детали гидропривода тщательно промойте в тормозной жидкости или в спирте, продуйте сжатым воздухом и осмотрите.

Причины износа сцепления

• Автомобиль едет рывками
• Посторонние звуки, щелчки при включении передачи
• сцепление не включается

Откуда посторонние звуки

Один лепесточек отвалился, упал в корзину, стал попадать под диск сцепления, прокрутится диск сцепления, он выпадет, опять все включается, попадает под выжимной и опять не включается. Корзина 409 двигатель, диск сцепления 409, год отъездил: лес, горы. В принципе отработала нормально.

1. Заводской диск сцепление УАЗ Патриот 409. При более близком рассмотрении этого диска сцепления мы видим что пружина уже никуда не годная, она сплющилась и стала короче. Сама пружина не каленая, она выработала бортики и вывалилась во внутрь корзины. Тем самым она попортила и корзину и выжимной, и вилку… Из-за этого скорость перестает включаться.
2. Покупаю новый диск с большими бортиками, чтобы пружина не выскочила, но ее давило, давило, давление было сильное и пружины начали выработку делать, они начали просаживаться и уже металл начали выжирать. В итоге –кантик отломался кусочек и упал во внутрь корзины, так же наделал, мешал выжимному подшипнику, мешал диску и снова все пришло в негодность.

И в первом и во втором случае диск сцепления уаз никуда не годный.

Причины износа сцепления УАЗ Патриот

Если комплект сцепления повредился раньше срока, определенного в инструкции по использованию, этому есть несколько причин. В каких случаях необходима замена:

• если автомобиль дергается при начале движения;
• при трогании с места происходит пробуксовка;
• обороты двигателя нарастают, а скорость движения не увеличивается.

В первом варианте ослабляется крепление демпферных пружин, они теряют способность гасить удары. Неполадки провоцирует использование колес большего размера, чем родных. Постоянная езда по сельской местности и бездорожью также не благоприятствует работе механизма.

Интересно! Система смазки двигателя — назначение и принцип работы

Причиной проблем для УАЗ Патриот во втором варианте становится недостаток крутящего момента, когда двигатель работает, скорость переключена, но автомобиль не двигается с места. Результатом станет повреждение накладок. Зачастую штатный диск не выдерживает вес авто, из-за этого на сцепление идет повышенная нагрузка.

Виды сцепления

Сцепления УАЗ Патриот на бензиновые моторы слабее. А с наиболее сильными крутящими моментами дизельные — они сильнее. Вот почему сцепление остается слабым местом на УАЗ Патриот и требует усиления. И в том и в том варианте двигателя замена сцепления желательно производить не дожидаясь скрипа и посторонних звуков.

SACHC

Германский диск сцепления. Цена высока, но прослужит дольше. Хватит на 100 000 км. Отличие — что прижимное усиление корзины больше. Педаль сцепления не проваливается и нет посторонних звуков.

LUK

Для бензиновых и дизельных УАЗ Патриот, которые эксплуатируются по городу подходит сцепление LUK. Оно дешевле предыдущего, но тоже долговечно. Хорошее качество, присутствует демпфер. Нет вибраций и посторонних шумов.

Регулировка

Иногда необходима регулировка сцепления УАЗ, заключающаяся в изменении положения педали сцепления. Для этого главный цилиндр имеет регулировочный узел.

Регулировка хода педали осуществляется за счет изменения длины толкателя.

1. Толкатель отсоединяется от педали.
2. Ослабляется гайка узла толкателя.
3. Проушина поворачивается в соответствующую сторону, добиваясь нужного результата.
4. Затягивается гайка, толкатель подсоединяется обратно к педали.

Свободный ход педали регулировки не подлежит. Настраивается только полный ход, который должен быть в пределах от 13 до 17 сантиметров.

Замена сцепления УАЗ Патриот

Расположение и состав РЦС

Агрегат на автомобиле

Картер сцепления состоит из узла, который имеет конусно-цилиндровую форму. Составляющими цилиндра значатся следующие фрагменты: поршень, пружина, гидротолкатель, выпускной воздушный штуцер, кольцо уплотнения. Данный состав агрегата практически остается неизменным, значит, независимым от модели машины. Замена составных частей может быть осуществлена любым автолюбителем, даже если он не является специалистом.

Диагностирование рабочего цилиндра нужно проводить тогда, когда нет сомнений в поломке или неисправности запчасти. Нет необходимости обращения в автосервис за помощью к автомеханикам, можно самостоятельно проанализировать неисправности цилиндра, делая упор на последующее:

• биение при переключении ручки передач, слышен хруст шестеренок;
• недостаточный выжим сцепления УАЗ Патриот;
• корпус рабочего цилиндра имеет влажные пятна, шланги сырые;
• тормозная жидкость уходит, плохое состояние манжета, неисправность поршня;
• воздух гидросистемы определяется нажимом педали сцепления (педаль в пол), при прокачке системы нет положительного результата, следует заменить цилиндр.

При этих указаниях необходима срочная помощь узлу, иначе составляющие сцепления придется менять из-за непригодности.
