По дороге с ветерком на ваз 2107: устройство, ремонт и установка стеклоподъёмников

Виды

Стеклоподъемниками называют устройства, которые служат для осуществления перемещения стекла на окнах и удержания его в заданном положении. Сегодня ВАЗ 2110 доступен с достаточно разнообразными подъемниками стекол, которые отличаются не только производителем, но также назначением.

Если брать во внимание назначение, тогда устройства можно разделить на четыре типа:

• Для передних дверей;
• Для задних дверей;
• Для левых дверей;
• Для правых.

Примечательно, что конструкция у них может быть разной, но общих нюансов у них достаточно много.

Любой из перечисленных стеклоподъемников включает в себя несколько главных компонентов.

Компонент	Функции
Желоба	Они устанавливаются с внутренней стороны дверной рамы. Их функция — удержание полотна стекла в заданном положении
Рельсы	Крепятся внутри дверного корпуса в статичном положении. Играют роль направляющих для перемещения стекла вверх и вниз
Уплотнитель и демпфер	Изделия, выполненные из мягкой резины. Они обеспечивают ограничение движений стекла вниз и вверх

В конструкцию любого стеклоподъемника входят два главных узла — привод и механизм подъема.

Приводы

Как и во многих других автомобиля, в случае с ВАЗ 2110 есть два типа приводов.

1. Электрический. Достаточно сложный комплекс элементов, который состоит из барабана или шестеренки привода, а также электрического мотора со встроенным в него червячным редуктором. Такая конструкция позволяет поднимать и опускать стекло нажатием кнопки.
2. Механический. Максимально упрощенная конструкция, которая включает несколько деталей, шестерни и рукоятки. Чтобы поднять стекло в ВАЗ 2110 стеклоподъемником с механическим приводом, необходимо покрутить рукоятку по часовой стрелке. Приводной валик принимает на себя затрачиваемые физические усилия, потому осуществлять подъем не сложно.

Подъемные механизмы

Что касается подъемных механизмов, то их существует несколько. Для ВАЗ 2110 предусмотрено использование различных вариантов.

Реечные механизмы

Тип механизма

Особенности

Реечный подъемный механизм

Ставился на ВАЗ 2107, затем перешел на ВАЗ 2110. Преимущества такого механизма в его простом ремонте и эксплуатации. Но конструкция не отличается повышенной надежности, для эффективной работы реечное устройство необходимо смазывать. Недостатки конструкции заставили разработчиков отказать от нее

Тросовый механизм

Более усовершенствованная система, которая исключает возможность возникновения перекосов стекла. Но надежность не самая высокая. Наиболее привлекательный вариант тросового механизма — это конструкции из оцинкованного металла. Их стоимость составляет 400 рублей

Также стоит обратить внимание на устройства Метпром. Их актуальная цена 300 рублей

Стандартные вазовские тросовые подъемники обойдутся в 250 рублей

Рычажный механизм подъема

Это наиболее совершенные варианты механизмов, доступные для ВАЗ 2110. Их работа основана на использовании шарниров. Конструкция обеспечивает бесшумную работу. Однако доступен механизм только на электрических стеклоподъемниках

Электроподъемник стекла

Реечные и тросовые механизмы предлагаются в комплекте с электрическими и механическими приводами, в то время как рычажные доступны только с электромоторчиком.

Подвеска ОКА

Если при движении автомобиля слышны стуки и шумы в передней подвеске, проверьте состояние шарниров шаровых опор. Для этого покачайте с помощью монтажной лопатки (не повредите защитный чехол шаровой опоры) рычаг подвески. Если ощутите люфт в шарнире, замените опору. Замените порванные или потерявшие упругость защитные чехлы, иначе попавшие в шарниры грязь и вода быстро выведут их из строя.

1. Снимите соответствующее колесо.

2. Выньте уплотнитель тормозного шланга из кронштейна на стойке.

4. Отверните гайку крепления пальца шаровой опоры к рычагу.

5. Выверните два болта крепления опоры к поворотному кулаку и выньте их с пружинными и плоскими шайбами.

6. Отведите поворотный кулак в сторону так.

8. Снимите шаровую опору.

9. Снимите с шаровой опоры защитный чехол.

10. Покачайте шаровой палец в опоре. От усилия руки палец не должен перемещаться (допускается люфт не более 0,7 мм, замеренный на конце резьбовой части пальца).Если при незначительном усилии палец перемещается в опоре, замените шаровую опору.

11. Если защитный чехол был порван, удалите верхний слой грязной смазки (если заметно, что грязь попала внутрь шарнира, его придется заменить) и нанесите новую консистентную смазку.

12. Заложите консистентную смазку в новый защитный чехол на половину его объема.

13. Установите шаровую опору в порядке, обратном снятию. Перед установкой грязезащитного чехла рекомендуется нанести герметик на поверхность опоры.

Гайка пальца шаровой опоры самоконтрящаяся, поэтому рекомендуется заменить ее новой.

Поворотный кулак, ступица и полуоси ШРУС

Поворотный кулак является центром передней ходовой части, к которому присоединяются все остальные детали. Он не имеет каких-либо подвижных частей в своей конструкции, кроме впрессованного в него ступичного подшипника. Этот подшипник обеспечивает вращение ступицы с надетым колесом. Силу вращения ступицы передаёт полуось с механизмом ШРУС на обоих концах. Полуось приводится в действие коробкой передач и оснащается ШРУС, которые дают возможность поворачивать колёса машины во время движения.

1. Шаровой шарнир рычага подвески. 2. Нижний рычаг подвески. 3. Стойка стабилизатора поперечной устойчивости. 4. Растяжка. 5. Кронштейн подрамника для крепления растяжки. 6. Проушина подрамника. 7. Лонжерон подрамника. 8. Кронштейн подрамника для крепления рычага подвески. 9. Штанга стабилизатора поперечной устойчивости. 10. Обойма. 11. Кронштейн подрамника для крепления штанги стабилизатора. 12. Болты крепления левого лонжерона подрамника. 13. Передняя поперечина подрамника. 14. Пружина подвески. 15. Стойка передней подвески. 16. Подушка штанги стабилизатора. 17. Распорная втулка. 18. Резиновые втулки крепления подрамника. 19. Упорные шайбы. 20. Приварная гайка кузова для крепления подрамника. 21. Стойка брызговика кузова. 22. Корпус верхней опоры. 23. Резиновая часть верхней опоры. 24. Верхняя обойма опоры. 25. Нижняя обойма опоры. 26. Упорная шайба подшипника скольжения. 27. Уплотнительное кольцо подшипника. 28. Верхняя опорная чашка пружины. 29. Втулка подшипника. 30. Буфер хода сжатия. 31. Защитный кожух. 32. Нижняя опорная чашка пружины подвески. 33. Эксцентрик болта. 34. Клеммный кронштейн стойки подвески. 35. Болты крепления стойки подвески к поворотному кулаку. 36. Поворотный кулак. 37. Диск тормоза. 38. Грязеотражательное кольцо. 39. Ступица переднего колеса. 40. Подшипники ступицы колеса. 41. Подшипник шарового шарнира. 42. Защитный чехол шарового шарнира. 43. Шаровой палец. 44. Резинометаллический шарнир рычага подвески. 45. Подушка крепления растяжки. 46. Приварная втулка кузова для крепления подрамника. 47. Резинометаллический шарнир стойки штанги стабилизатора. 48. Резиновая втулка стойки штанги стабилизатора.

Передняя подвеска независимая, типа «качающаяся свеча» (Мак-Ферсона), агрегатируется вместе с силовым агрегатом и рулевым управлением на подрамнике. Подвеска компактна и проста, хорошо сочетается с рулевым управлением реечного типа и поперечным расположением силового агрегата.

Компоновочная схема передней подвески и специфика конструкции ряда ее узлов создают отрицательное плечо обката, когда точка пересечения оси поворота колеса с полотном дороги лежит за пределами наружном части колеи автомобиля. Отрицательное плечо обката создает условия для применения диагонального привода тормозных механизмов колес, при котором вероятность заноса автомобиля при торможении практически исключена. Это повышает безопасность вождения автомобиля.

Передняя подвеска является связывающим звеном между кузовом и передними колесами. Через элементы передней подвески передаются на кузов силы, воздействующие на колеса. Составные части, входящие в переднюю подвеску, смягчают динамические нагрузки, уменьшают колебания кузова, обеспечивают хорошую устойчивость и плавность хода автомобиля.

Подсборка, в которую входят силовой агрегат с приводами колес, тормозные механизмы передних колес, рулевой механизм и передняя подвеска, заранее отрегулированная на специальном приспособлении, монтируется снизу при сборке автомобиля на конвейере.

Подрамник в сборе с навешанными агрегатами и узлами крепится к кузову в четырех точках болтами с опорными шайбами 19 через резиновые втулки 18. Болты крепления подрамника завертываются в приварные гайки 20 и втулки 48 кузова.

Подрамник состоит из двух продольных лонжеронов 7 и передней поперечины 13, выполненных из труб. Они соединяются между собой: правый лонжерон и поперечина сваркой, левый лонжерон и поперечина — болтами 12. К задней части лонжеронов крепится болтами опора 5 (см. гл. 26) рулевого механизма. Болтовое соединение левого лонжерона с поперечиной 13 (см. гл. 23) и опорой рулевого механизма 5 (см. гл. 26) позволяет снимать коробку передач с автомобиля без снятия всего подрамника с установленными на нем агрегатами и узлами.

Боковые зеркала

Но салонное зеркало все же не дает полного обзора дороги, и, чтобы расширить его, устанавливаются еще два зеркальных приспособления на кузове машины рядом с передними дверями на уровне глаз водителя. Стандартные боковые зеркала имеют небольшой диапазон регулировки и ограниченные возможности

Поэтому внимание автовладельцев привлекают более современные и усовершенствованные изделия с такими дополнениями, как:

• антибликовое покрытие, защищающее водителя от неожиданного ослепления фарами сзади идущей машины;
• подогреватель боковых зеркал, защищающий их от обледенения, снижающего видимость;
• повторитель указателя поворота.

Все усовершенствования облегчают процесс вождения и делают его более безопасным. В продаже самые разнообразные стили обзорных отражателей с различным ценовым диапазоном. Они могут быть и овальные, и прямоугольные, с закругленными углами, на ножках и без них.

Диагностика

Любая неисправность компонентов подвески сказывается на геометрических параметрах этой составляющей (изменению углов схождения, развала, продольного наклона оси поворота). Следствием нарушения геометрии является ухудшение управляемости авто, неравномерному износу шин.

Диагностика подвески – операция несложная. На СТО ее выполняют на специальных стендах, но ее вполне можно сделать и своими руками.

При осмотре следует уделять внимание на все резинотехнические элементы. Трещины на них, расслоения будут указывать на износ расходника и необходимость его замены. После осмотра диагностика выполняется так:

После осмотра диагностика выполняется так:

Прикладывая усилие осуществляется проверка люфтов в местах соединения (в исправной подвеске их быть недолжно). Если же люфты есть, они проявиться в виде стуков. Таким образом проверяются ключевые места соединения – рычагов к кронштейнам и ступице, верхней опоры к кузову, а также состояние шаровой опоры.

Таким же образом проверяется и задняя подвеска – но в ней усилие следует прикладывать к поперечинам балки, чтобы проверить состояние сайлентблоков.

Если в ходе диагностики выявлены люфты, осуществляется ремонт подвески, сводящийся к ее разборке, дефековке и установке новых запчастей.

Краткое содержание видеоролика: Демонтаж механического стеклоподъемника: — откручиваем два винта крепления ручки .

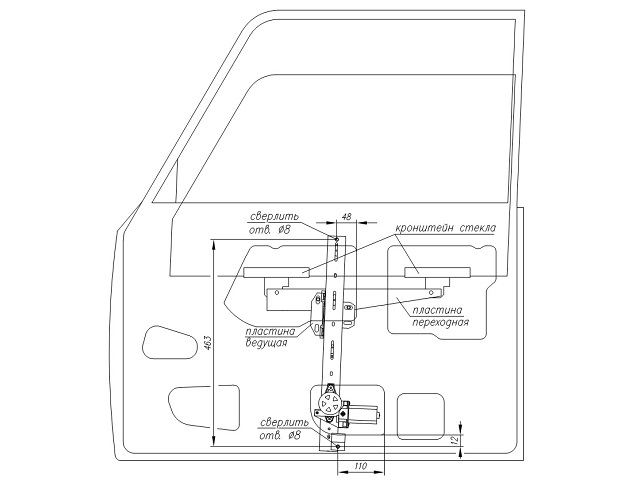

Предлагаем Вашему вниманию инструкцию по установке электрических стеклоподъемники «ФОРВАРД» на ВАЗ-1111 «Ока».

В видеоролике показаны три различных электростеклоподъемника для ВАЗ-2109 и -2114. Это стеклоподъемники разных .

В этом видео несколько причин медленной работы стеклоподъемников и как устранять такую медленную работу .

Всем Привет!! Был удален ролик не пойму каким образом , залил еще раз)) Стеклоподъемники Форвард заказывал тут .

На канале doRABOTKA подробное видео про установку электрических стеклоподъемников Форвард на автомобили ВАЗ .

В последнее время меня очень сильно начали раздражать стеклоподъемники в моей ВАЗ 2115, они так туго поднимали .

Демонстрируемые электрические стеклоподъемники для ВАЗ-1111 «Ока» выпуска с 1988 года по настоящее время.

Поставил такое стеклоподъемник сейчас его сессия к мечу здесь это было словно тая по и решает баллончик суда повод .

Да, машины не новые, но они служат нам до последнего! Помочь им стать лучше просто! Об этом собсссвенно и мой канал .

В этом видео я покажу насколько изменяются показания напряжения при установке генератора на 140. Я расскажу как в .

Купил панель для Оки от иномарки.Панель с BYD Flyer.Мне обошлась в 1500р и 500р за тунель с подлокотником.

В этой части мы покажем как нужно снимать механические стеклоподъемники на Оку и как ставить электромеханизм.

Рассказываю о том, где находится предохранитель на стеклоподъемники и какие причины могут повлиять на работу .

Видео обзор по ремонту моторчика стеклоподъемника на автомобилях отечественного и импортного производства.

• Замена ступичного подшипника лачетти



• Договор на ремонт автомобиля после дтп



• Как снять коллектор на чери фора



• Течет антифриз в салон лачетти



• Видеорегистратор acv gq910 инструкция

Основные поломки

Простая конструкция сцепления на «Ока» и небольшое количество составных элементов обеспечивает узлу надежность, но срок службы его зависит от условий эксплуатации автомобиля. При аккуратной работе со сцеплением, узел способен прослужить длительный срок.

Неисправностей, которые могут возникнуть со сцеплением на «Ока» не так уж и много:

• Износ или разрушение фрикционных накладок;
• Повреждение демпферов, ступицы ведомого диска;
• Разрушение отжимной пружины;
• Износ выжимного подшипника;
• Порыв, «распушивание» троса;

Есть и другие виды неисправностей, но встречаются они очень редко.

Ведомый диск

Наиболее частой причиной необходимости проведения ремонта сцепления является критический износ фрикционных накладок ведомого диска. Сопровождается такая поломка возникновением сторонних звуков при использовании сцепления (особенно при начале движения), рывков, «пробуксовки». Теоретически для восстановления работоспособности сцепления достаточно заменить на диске фрикционы, но эта операция сейчас уже является нецелесообразной, поэтому изношенная деталь просто заменяется на новую.

К иным поломкам ведомого диска относятся повреждения демпферов (нужны для сглаживания рывков во время начала передачи вращения), что приводит к возникновению подергиваний авто при старте с места. Также со временем могут износиться шлицы на ступице диска, с помощью которой он «садится» на вал. Встречаются эти неисправности сравнительно редко, устранение же их выполняется путем замены ведомого диска.

Пружина, подшипник

Диафрагменная отжимная пружина – элемент, входящий в конструкцию корзины. Изготовлена она из пружинистой стали и ломается редко. Но если «лепестки» ее лопнули, нарушается работа сцепления – при выжиме пружины ведущий диск отводиться с перекосом, что сопровождается неравномерным износом фрикционов, «ведением» сцепления. Заменить поврежденную пружину невозможно и ремонт сцепления в этом случае заключается в замене корзины.

Выжимной подшипник – узел не высоконагруженный, поэтому способен прослужить достаточно долго. Но со временем и он изнашивается, что сопровождается появлением характерного «шелеста» при выжиме педали сцепления. Эта деталь не ремонтропригодна и при выходе из строя просто заменяется.

Привод

К неисправностям тросового привода относятся его порыв и «распушивание» (рвутся только несколько его нитей). При первой неисправности водитель полностью теряет управление над сцеплением – педаль сцепления провалилась и разъединить мотор с КПП не удастся.

Иногда возникает такая ситуация, когда рвутся только несколько нитей троса. Сопровождается эта проблема затрудненным ходом педали сцепления, ее подклиниванием, поскольку концы оборванных нитей цепляются за оплетку троса. Решаются все неисправности привода путем замены троса.

Добираемся до места ремонта без сцепления

Интересно, что при порванном тросе сцепления двигаться на автомобиле вполне возможно. Все передачи КПП включаются посредством синхронизаторов, которые позволяют переключать скорости даже без разъединения двигателя с трансмиссией (единственное – придется прилагать чуть больше усилие на рычаг коробки, чтобы включить скорость).

Что касается начала движения, здесь поможет нехитрый способ – на заглушенном моторе включить 2-ю передачу и затем уже запускать стартер. В результате стартер будет не только раскручивать двигатель, он еще и начнет прокручивать ведущие колеса (поскольку мотор с трансмиссией соединены). Начало движения будет сопровождаться рывками авто, но после запуска мотора они пропадут при этом авто уже будет двигаться. Но таким способом начать движение возможно только при хорошо заряженном АКБ, чтобы его энергии хватило на работу стартера под увеличенной нагрузкой. Отметим, что такой метод передвижения без сцепления можно считать аварийным и его следует использовать только для того, чтобы добраться к месту ремонта.

Демонтаж стандартных механических стеклоподъемников

Перед установкой электростеклоподъемников на Ока необходимо демонтировать стандартные механические стеклоподъемники. Для этого Вам потребуется следующий инструмент:

• Отвёртка;
• Ножовка;
• Кусачки;
• Ключ на 10;
• Набор гаечных ключей.

Шаг 1. Снятие обшивки двери

Перед началом демонтажа необходимо снять обивку двери. Для этого аккуратно вытащите все пластиковые штыри, зафиксированные вдоль периметра двери и вытяните обшивку вверх от половицы.

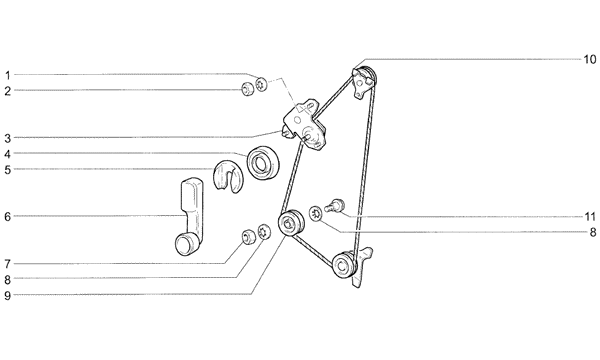

Шаг 2. Демонтаж стеклоподъемника

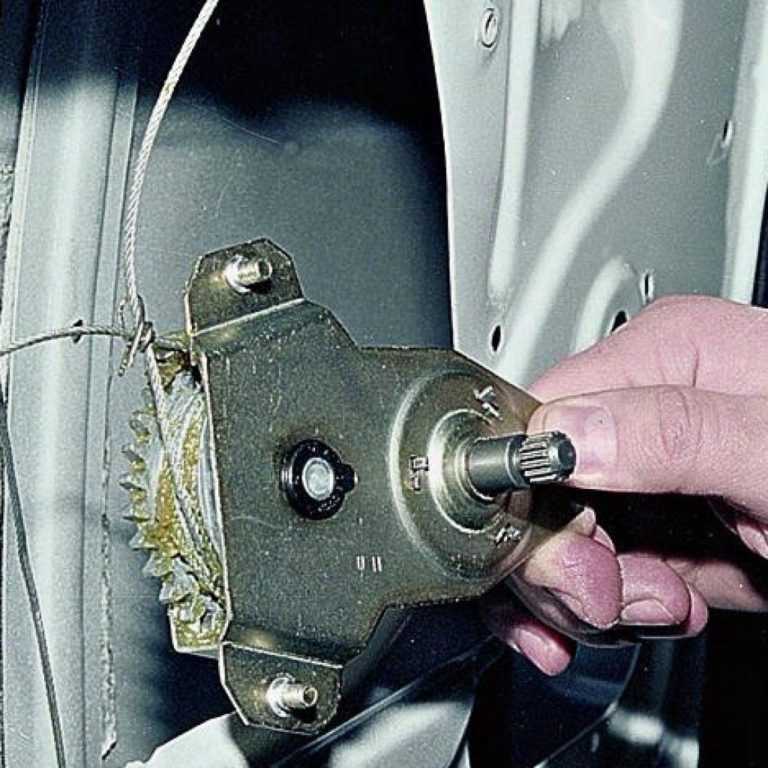

Снимите механизм стеклоподъемника. Для этого отвинтите болты фиксации крепления. После этого отсоедините стекло от стеклоподъемника.

Шаг 3. Отсоединение ручки стеклоподъемника

Снимите ручку стеклоподъемника с помощью отвёртки. Для этого нужно снять кольцо фиксации и вытащить ручку вместе с рычагом из тоннеля двери.

Все детали, снятые с автомобиля, необходимо хранить в месте, где они не будут потеряны и не повредятся. После демонтажа стандартных стеклоподъемников можно приступать к установке электростеклоподъемников.

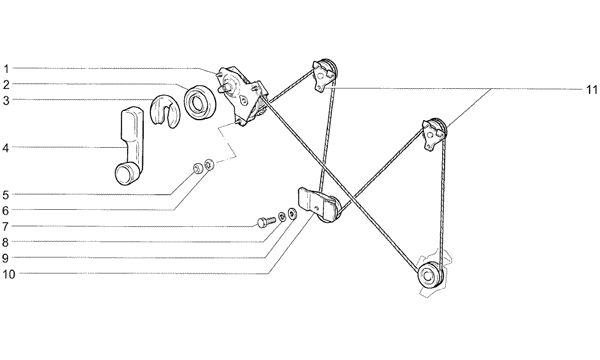

Первый этап замены стеклоподъемника передней двери на ВАЗ 2107: снятие дефектного узла

Установке нового механизма передвижения стекол предшествует операция по демонтажу изношенного стеклоподъемника. Перед ее осуществлением следует:

• отвернуть три винта крепления ручки двери;
• снять ручку двери;
• демонтировать дверную обивку.

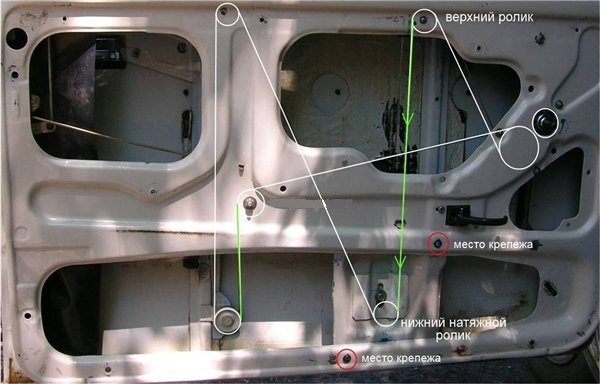

стеклостеклоПеред снятием родного стеклоподъемника рекомендуется в непосредственной близости от него обвязать две ветви троса небольшим куском проволоки. Такой ход не позволит соскочить тросу с пазов в барабане, что делает возможным повторное использование механизма.

Демонтаж конструкции осуществляется в следующей последовательности:

• опустить стекло до момента, когда к скобам крепления троса к кронштейнам стекла откроется доступ через технологические окна двери (в пределах 1 оборота ручки стеклоподъемника);
• полностью выкрутить один винт и ослабить второй винт скобы крепления троса к несущему кронштейну; вывести трос (проделать поочередно для одной и второй скоб);
• поднять стекло в крайнее верхнее положение и зафиксировать с использованием подручных средств (в процессе замены переднего стеклоподъемника ВАЗ 2107 чаще всего используется такой прием: вставить отвертку в отверстие на внутренней панели двери);
• ослабить ключом на «10» гайку крепления натяжного ролика (расположен в центре внизу двери);

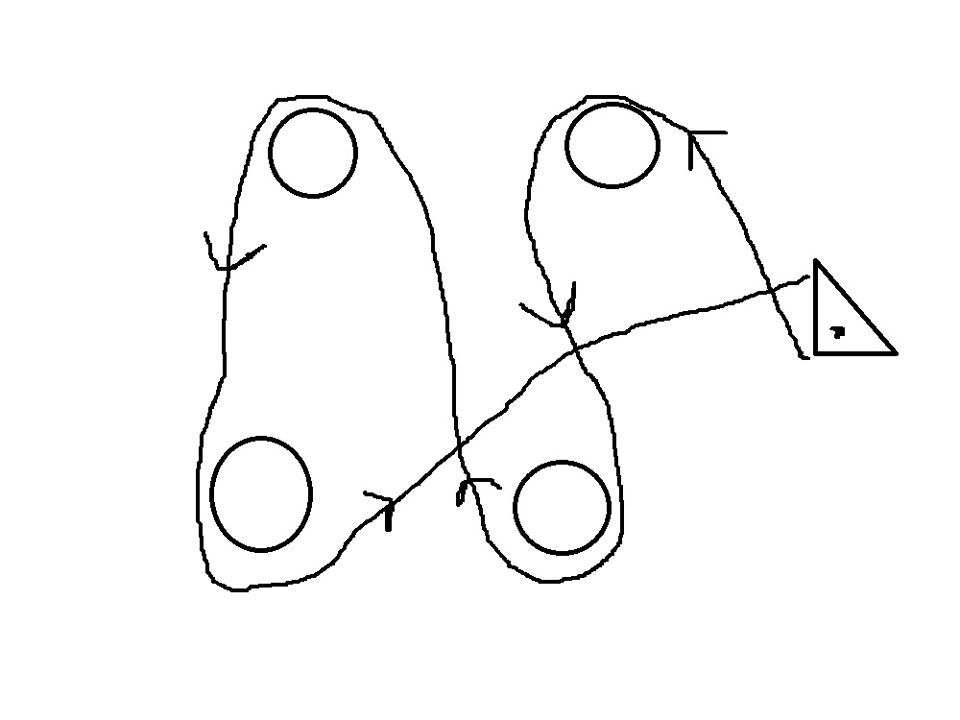

• снять трос с натяжного, направляющих нижнего (в левом нижнем углу) и двух верхних роликов;
• отвернуть три гайки, фиксирующие механизм стеклоподъемника относительно двери;
• отвернуть две гайки крепления направляющего желобка и отвести его вправо;
• снять стеклоподъемник и удалить его из двери.

Сняв механизм, следует проверить легкость вращения каждого ролика.

Краткая инструкция по замене механизма

В общем, процедура замены стеклоподъемника выглядит так:

1. Снимается дверная обшивка.
2. Отсоединяется трос от обойм, которые удерживают стекло.
3. С роликов снимается трос.
4. Далее идет снятие направляющего желоба и механизма подъемника.
5. Установка нового стеклоподъемника.
6. Заправка троса.
7. Фиксация кронштейнов стекла и натяжка троса.
8. Установка обшивки дверей обратно.

Подводя итог, отметим, что процесс замены стеклоподъемника на ВАЗ-2107 – это вполне посильная задача для автовладельца. В процессе ремонта главное внимательно выполнять все рекомендации и установка нового механизма не станет для вас проблемой.

Ремонт

Выполнить ремонт стеклоподъемников можно не во всех случаях. Преимущественно эти устройства подъема стекла поддаются ремонту при явных механических изломах элементов.

Но все же несколько полезных советов относительно восстановления функциональности стеклоподъемника без его замены мы дать можем.

1. Если отказал в работе электромоторчик электрического стеклоподъемника, тогда виной тому вероятнее всего являются щетки или обмотка. Чтобы убедиться в этом и устранить поломку, необходимо снять моторчик, разобрать его и очистить наружные и внутренние поверхности.
2. Для очистки рекомендуется использовать ветошь, которая не оставляет ворса. Тряпочка вымачивается в бензине, спирте или специальном очищающем средстве. При покупке последнего вы сможете им долго пользоваться, эффективность выше по сравнению с бензином.
3. После зачистки и просушивания деталей, подвижные элементы рекомендуется обработать смазкой, чтобы механизмы функционировали дольше.
4. Если слетел трос с подъемного механизма, придется его демонтировать, снять электромоторчик или размотать трос в том случае, если он механический. Затем трос натягивается обратно на пазы и осуществляется обратная сборка узла.
5. В случае возникновения неисправностей в механизме, а электрической схеме устройства, необходимо изучить эту схему, определить направление проводов, а затем прозвонить их. Это наиболее эффективный способ проверки выхода из строя электрики.

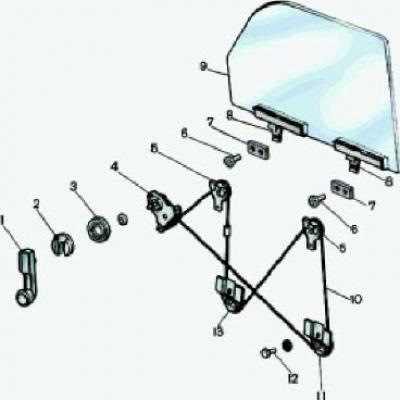

Схема подъемного устройства

Ремонт в большинстве случаев дает только временный результат, потому вскоре вам все равно придется выполнить полноценную замену. Это обусловлено наличием у каждой детали своего эксплуатационного срока, степени износа. При их достижении, стеклоподъемник перестает работать.

Замену или ремонт стеклоподъемников механического или электрического типа нельзя назвать сложными мероприятиями. С такими задачами вполне реально справиться своими руками.

 Загрузка …

Замена

Потребность в замене или ремонте стеклоподъемников может возникать по двум основным причинам. А именно:

• Старые шестерни подъемного механизма истерлись, износились, из-за чего устройство перестает выполнять свои функции;
• Произошел обрыв троса, что послужило причиной для отказа всей системы.

Разобранная конструкция

Чтобы решить возникшие проблемы, вам потребуется пройти три или четыре этапа:

• Подготовительные мероприятия;
• Демонтаж;
• Установка;
• Ремонт.

Если вы планируете просто заменить механизмы на новые, тогда этап ремонта можно пропустить.

Хотя для ВАЗ 2110 доступны версии с механическими и электрическими стеклоподъемниками, нюансы процедуры замены при этом будут идентичными. Потому представленная ниже инструкция актуальна для обоих случаев.

Подготовка

Для начала мы поговорим про подготовительные мероприятия, которые позволят вам добраться до искомого механизма. Сложного тут ничего нет, если следовать инструкциям.

Хотя конструктивно передние, задние, левые и правые стеклоподъемники отличаются, принцип работы с ними при ремонте или замене похож.

1. Для начала снимаем ручку подъемника стекла. Для этого извлекается стопор, который вы найдете под рычажной шайбой ручки. Отверткой защелка отодвигается в сторону, стопор извлекается из плицы. После этого легко снимается ручка. Иногда она может плотно сесть, так что возьмите вторую отвертку и подцепите устройство за основание.
2. Следующая на очереди демонтажа ручка подлокотника. Вам потребуется плоская отвертка, которая откручиваются заглушки, закрывающие пару крепежных винтов. Именно они удерживают ручку подлокотника. Вооружившись крестовой отверткой, винты выкручиваются, ручка снимается.
3. Теперь переходим к ручке наружного зеркала заднего вида, плюс демонтируется облицовка рукоятки.
4. На последнем этапе подготовительных мероприятий нужно снять дверную обшивку. Она удерживается на пластиковых пистонах. Если они повредились, всегда можно купить новые. Не забудьте также снять вещевой отсек.

https://youtube.com/watch?v=uFAOcvj1lAY

Демонтаж

Подготовка закончена, потому можно начинать непосредственно демонтировать наши вышедшие из строя стеклоподъемники.

• Опустите полностью стекло. Это позволит вам добраться к крепежам, которые соединяют стеклянное полотно с устройством стеклоподъемника. Удерживается устройство с помощью пары болтов. Для их откручивания вам потребуется ключ на 10 миллиметров;
• Далее решайте сами, как вам удобнее поступить. Можно зафиксировать стекло с помощью скотча и продолжить ремонт. Либо вы можете полностью извлечь стекло. Второй вариант не самый удачный, поскольку потребует затратить больше сил и времени;
• Со шлица снимите розетку;
• С помощью головки на 8 миллиметров откручиваются крепежные гайки, что дает вам возможность достать поврежденный стеклоподъемник.

Демонтажные работы

Установка

Устройство демонтировано, потому можно поговорить о нескольких наиболее важных нюансах обратной установки стеклоподъемников.

1. Замените поврежденный элемент на новый, после чего сборка выполняется строго в обратной последовательности.
2. Если вы на предыдущем этапе решили полностью извлечь стекло, а не зафиксировать его скотчем, тогда обязательно при установке отрегулируйте его положение. Делается это за счет смещения болтов в крепежных отверстиях.
3. В процессе демонтажных работ не редко ломаются или страдают держатели — пистоны. Потому перед началом ремонта советуем приобрести комплект новых держателей, чтобы посреди рабочего процесса не бежать в магазины.
4. При установке ручки вашего стеклоподъемника, убедитесь в его плотной посадке на свое законное место. Если плотно насадить ручку не удается, используйте несколько намоток из изоленты. Это должно помочь.

Принцип работы системы стеклоподъемников

Автоматический стеклоподъемник – это электромеханическое устройство, которое позволяет закрывать или открывать окна автомобиля. Основной принцип работы – передвижение стекла при помощи передачи усилия с редуктора устройства на само стекло.

В основе конструкции узла лежат четыре основных составляющих:

1. Редуктор, он же – приводной механизм. Обеспечивает создание усилия для передвижения стекла в двери. Работает в паре с зубчатой или червячной передачей. Такая компоновка позволяет открывать окно на нужную высоту. При этом оно не падает и не опускается.
2. Устройство включения и выключения. Проще говоря – кнопка, которая регулирует вылет стекла по высоте.
3. Непосредственно стекло.
4. Подъемный механизм. Устройство, которое передает усилие с редуктора на стекло. Данный механизм может иметь разный принцип работы:

• передача усилия через реечную систему;
• подъем стекла посредством тросов;
• передача усилия через систему рычагов.

В зависимости от используемой системы передачи усилия, говорят о реечном, тросовом или рычажном механизме стеклоподъемника. В современных автомобилях чаще всего можно увидеть два последних варианта.

Несмотря на простоту конструкции, узел может начать работать некорректно или вовсе выйти из строя.

Если кнопки стеклоподъемника работают через раз или заедают, но в данный момент нет возможности приобрести новый блок управления, можно устранить проблему следующим образом:

1. Извлекаем блок управления. Для этого нужно аккуратно отщелкнуть 6 пластиковых клипс на корпусе декоративной крышки;
2. Разбираем блок. Для этого также необходимо отщелкнуть 6 клипс на корпусе самого блока;
3. Вынимаем плату управления, очищаем от любых загрязнений;
4. Снимаем сами кнопки, аккуратно отогнув боковые крепления отверткой;
5. Удаляем всю грязь и выработку с дорожек при помощи спирта и ваты;
6. Смазываем рабочую часть кнопки силиконовой смазкой (это делать не обязательно, но так ход кнопки будет более плавным);
7. Собираем все в обратной последовательности.

Замена кнопки стеклоподъемника Рено Логан и Меган

Заменить блок кнопок стеклоподъемников на автомобилях Рено Логан, Меган также можно самостоятельно.

• Студлес шины что это значит



• Киа оптима или хендай соната сравнение и что лучше



• Как поставить турботаймер на шерхан магикар



• Как поменять батарейку в брелке вебасто фольксваген



• Какое лобовое стекло лучше поставить на пежо 308

Ремонт стеклоподъёмника ВАЗ 2107: пошаговая инструкция для передней двери

Снимаем ручку стеклоподъёмника

• ручку нужно освободить от фиксатора (стопорного кольца). Для этого нужно отверткой с плоским жалом отодвинуть наружное кольцо от внутреннего. После этого достается стопорное кольцо;
• после этого производим замену ручки.

Снимаем стеклоподъёмник

Технический алгоритм здесь более сложный, чем в предыдущем случае:

• Стекло следует опустить до конца, далее – снимите ручку стеклоподъемника.
• В случае, если в дальнейшем предполагается смонтировать и установить подъемник обратно, нужно будет зафиксировать тросик проволокой, прикрутив его к барабану механизма. Тросик не должен сходить с направляющих желобков, так как вернуть его на них будет крайне затруднительно. Именно из-за этого на новых узлах ставят установочную скобку.

Вместо скобки перетяните тросик проволокой

Устанавливаем новый механизм

Покупая новый механизм, обращайте внимание на его качество. Вот один из типичных дефектов. Пытаясь спилить дефекты отливок сборщик “перестарался”

Пытаясь спилить дефекты отливок сборщик “перестарался”

После замены необходимых деталей (если требуется) и смазки всех элементов стеклоподъемного механизма, устанавливаем его обратно и приводим в работоспособное состояние:

• сажаем механизм обратно и крепим его к двери тремя штатными гайками;
• перекидываем трос через все ролики (фиксирующая проволока или скобка при этом удаляется в последний момент);
• затем производим регулировку натяжения тросика на нижнем ролике и затягиваем на нем гайку крепления;

Болт натяжного ролика

С помощью этих винтов регулируем положение стекла
