Как работает сцепление, каковы его типичные неисправности, и как их избежать

Важным элементом механической трансмиссии является сцепление, которое служит для кратковременного отсоединения двигателя от трансмиссии. Кроме того, сцепление является своеобразным демпфером, защищающим двигатель от перегрузок. Как оно работает, и как продлить его жизнь?

Как работает сцепление?

В большинстве легковых автомобилей с механической коробкой передач используется сухое однодисковое сцепление. Его конструкция довольно проста: это два взаимно прилегающих диска – ведущий (корзина) и ведомый, выжимной подшипник и система привода. В однодисковом варианте первичный вал коробки передач входит в шлицевую муфту в центре ведомого диска, а поверхности маховика двигателя, накладок ведомого диска и нажимного диска корзины плотно прилегают друг к другу. За счет этого и обеспечивается передача потока мощности от двигателя к коробке передач, причем исправное сцепление спокойно «переваривает» всю мощность, развиваемую двигателем.

В обиходе ведущий диск сцепления, включающий в себя нажимной диск (с гладкой блестящей поверхностью), диафрагменную пружину (лепестки в центре) и кожух, называют корзиной

При нажатии на педаль сцепления выжимной подшипник воздействует на пластинчатые пружины корзины, из-за чего поверхности ведомого и ведущего дисков рассоединяются. Соответственно, происходит отключение первичного вала от маховика – то есть, физическое рассоединение двигателя и коробки передач, что позволяет переключить передачу или включить «нейтралку». При включении сцепления (отпускании педали) выжимной подшипник перестает давить на пластинчые пружины, и диски снова смыкаются, а демпферные пружины в центральной части ведомого диска гасят крутильные колебания, возникающие в движении.

Хорошо видны четыре демпферные пружины ведомого диска сцепления, а также изношенные фрикционные накладки

При нормальной работе сцепления оно не привлекает к себе внимания. Но при его неисправности водитель, к примеру, не сможет включить передачу или тронуться с места. Какие же возможны проблемы?

Какие неисправности могут возникнуть при работе сцепления?

Итак, с какими же проблемами в работе сцепления можно столкнуться на практике? Во-первых, это неполное выключение сцепления — как говорят опытные водители, оно «ведёт». При нажатии педали поверхности маховика и ведомого и ведущего дисков в таком случае не размыкаются полностью, и попытки переключить передачу сопровождаются хрустом и скрежетом кареток сихронизаторов, ведь полного разъединения коробки передач и мотора не происходит.

Обратная неприятность – пробуксовка сцепления: то есть, его неполное включение. При этом поверхности маховика, ведомого диска и ведущего диска, наоборот, неплотно прилегают друг к другу и проскальзывают, из-за чего может возникнуть характерный запах горелых фрикционных накладок ведомого диска, а попытка резко набрать скорость приводит лишь к увеличению оборотов коленчатого вала. От двигателя на колёса при этом передается лишь небольшая часть мощности – до тех пор, пока износ поверхностей не становится критическим.

Если сцепление «буксует», вместо автомобиля «разгоняется» только стрелка тахометра

Наконец, возможны и такие неисправности, как возникновение вибраций и посторонних призвуков при включении-выключении сцепления.

Из-за чего возникают неисправности сцепления?

Обычно каждая возникшая проблема со сцеплением имеет свою предысторию. К примеру, сцепление может начать буксовать из-за сильного износа на больших пробегах автомобиля, когда фрикционные накладки ведомого диска износились, а рабочие поверхности корзины и маховика имеют выработку.

Во-вторых, сцепление можно просто «сжечь» — например, по неопытности или после длительных перегрузок. Такое, к примеру, бывает у любителей длительных выездов «враскачку» на бездорожье или в глубоком снегу, а также у поклонников резких стартов с педалью газа в пол.

Регулировка сцепления на УАЗ «Буханке»

«Буханка» – так называют в простонародье УАЗ-ы фургонного типа модельного ряда 452, которые выпускались с 1965 по 1979 год; а также УАЗ 2206/3741/3909/39094/3962/3303.

Рассмотрим один из самых популярных на сегодняшний день автомобилей Ульяновской марки – УАЗ 3303. Имеет версии 330394 и 330364, отличающиеся тем, что на них установлен более мощный инжекторный двигатель ЗМЗ-409 на 112 л.с.; тогда как в базовой комплектации бортового грузовика ставится бензиновый 4х-цилиндровый мотор ЗМЗ-417 мощностью 76 л.с. и объемом 2,445 л.

На ДВС данной «буханки» устанавливается сцепление сухое однодисковое, с центральной нажимной пружиной диафрагменного типа с оттяжными лапками. Для правильной работы мотора вам нужно знать, как подвести сцепление на УАЗ 3303.

Для наглядности предлагаем ознакомиться с видео канала Kolupaiev:

Стоит также отметить, что на УАЗиках с мотором ЗМЗ-409 установлен контактный датчик педали сцепления, который настраивается таким образом, чтобы зазор между буфером и штоком датчика был 0,5 миллиметра.

Диагностические работы

Регулярное техническое обслуживание внедорожника УАЗ своими руками заключается в проверке и осмотре механизмов автомобиля, замене неисправных деталей через определенные промежутки времени. Диагностика необходима, так как каждый узел и агрегат имеет свой срок эксплуатации.
Своевременное техобслуживание УАЗ 3163 позволяет выявить неисправности до того, как они приведут к печальным последствиям.

Машины на техобслуживании

Производитель установил, что через каждые 10 000 км необходимо проводить следующие диагностические работы.

1. Осмотр лакокрасочного покрытия, стекол и зеркал на наличие трещин и коррозии.
2. Проверка работы замков капота и дверей, ремней безопасности, стеклоподъемников и вентиляционного люка.
3. Проверка состояния подвески, угла схождения передних колес, наибольшего угла поворота колес, состояния промежуточной опоры и карданных валов.
4. Регулировка ступичных подшипников.
5. Проверка люфта в шкворнях, рулевом механизме, шарнирах рулевых тяг, люфта рулевого колеса.
6. Осмотр на предмет герметичности прокладок и трубок всех гидравлических систем автомобиля.
7. Диагностика системы управления двигателя и антиблокировочной системы торможения.
8. Проверка работы привода воздушного дросселя и клапана продувки адсорбера.
9. Замер уровня антифриза в системе, электролита в аккумуляторе, масла в бачке гидроусилителя, тормозной жидкости в бачках гидроприводов сцепления и тормоза.
10. Измерение натяжения ремней вентилятора и генератора.
11. Прослушивание на наличие необычных стуков и шумов двигателя и трансмиссии.
12. Тестирование работы генератора, световых и измерительных приборов.
13. Проверка хода педали тормоза, состояния тормозных колодок и дисков, эффективности рабочего и ручного тормоза.

Каждый 20 000 км требуется такое техобслуживание.

1. Осмотр подушек мотора.
2. Диагностика работы системы охлаждения, состояния пробки радиатора, зазоров в подшипниках шестерен главной передачи обоих мостов.
3. Поверка состояния контактов всех электрических систем.
4. Диагностика тормозных барабанов.

Контроль смазки в мостах проводится каждые 14 000 км, а уровень смазывающей жидкости в КПП и раздатке проверяется после прохождения 200 000 км.

Регулировка датчика сцепления УАЗ Патриот (ошибка 0704)

Утомила ошибка 07074 на БК, на выходных проморгал из-за неё пропуски зажигания, на здоровом движке это говорит о хреновом топливе. В данном случае подтверждено тем, что у хонды из состава колонны после этой же заправки загорелся чек.

Оказалось все очень просто.

Как понял, что датчик жив. Потянул носком ноги педаль сцепления вверх, флаг встал в 0.

Как смотреть флаг? У кого стоит БК Multitronics C580 фото-инструкция ниже. У кого БК нет, думаю можно мультметром прозвонить контакты на датчике.

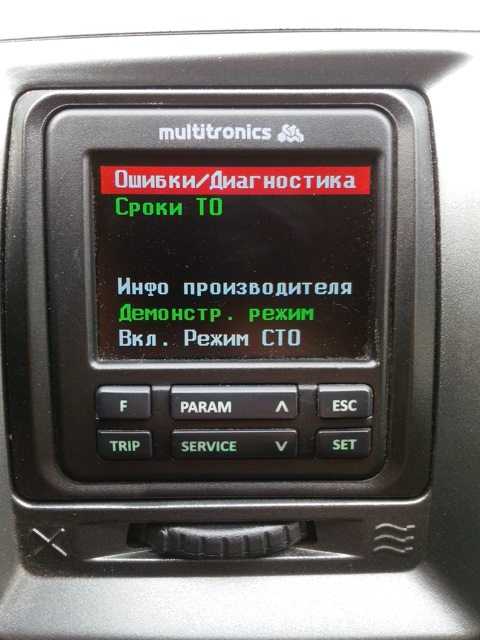

Итак, жмем кнопку Сервис, видим:

Заходим в Ошибки/Диагностика, видим:

Заходим в ЭБУ, видим:

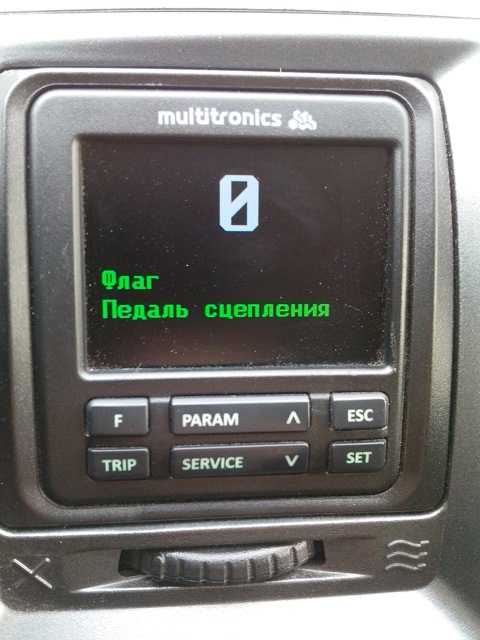

Заходим в Доп.Параметры, далее стрелкой вниз щелкаем до отображения флага датчика сцепления (по пути видим много интересного):

Флаг стоит в 1, значит сцепление типа выжато, хотя это не так. Тяну педаль носком ноги вверх, вижу:

Могло и не сработать, зависит от того на сколько криво установлен датчик.

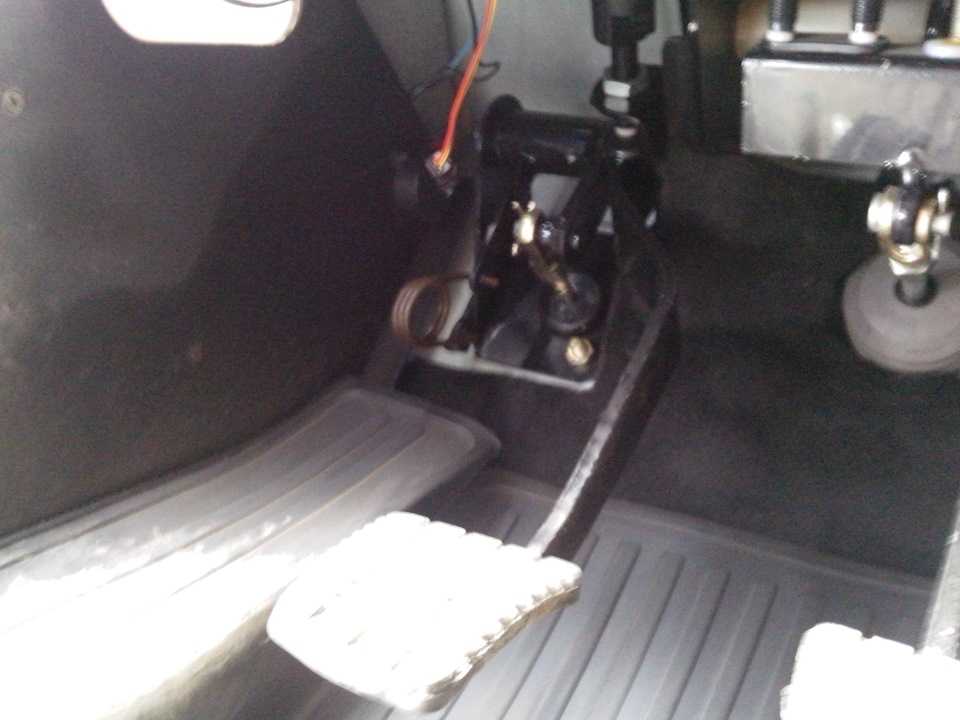

Итак, лезу под панель, вижу следующее:

Датчик на гайках над педалью сцепления — он и есть. Ключом на 19 ослабляю верхнюю гайку, пальцами подтягиваю нижнюю, т.е. двигаю датчик ближе к педали ( именно так, несмотря на то, что мозг говорит — «делай наоборот») и затягиваю ключом верхнюю. Т.к. к нижней ключом не подлезешь.

Смотрим на флаг на БК, если надо еще раз подкручиваем, затягиваем. Я настроил так, что флаг встает в 1 в самом конце свободного хода педали.
Результат — ошибки нет, при переключениях двиг не ревет, похоже как при выжимании сцепления и сбросе газа стала включаться отсечка.

10 минут без перекуров, на свежем воздухе.

Регулировка сцепления УАЗ 469

На УАЗ 469 старого образца устанавливается пружинно-рычажный механизм сцепления. Выставление зазора оттяжных рычагов-лапок проводится аналогично настройке сцепления УАЗика 3303.

Чтобы система сцепления работала корректно, необходимо также следить за требуемым зазором в 2,5-3,5 миллиметров между головками болтов лапок и подшипником выключения сцепления. Значение полного хода для данного внедорожника устанавливается в пределах от 14 до 16 миллиметров.

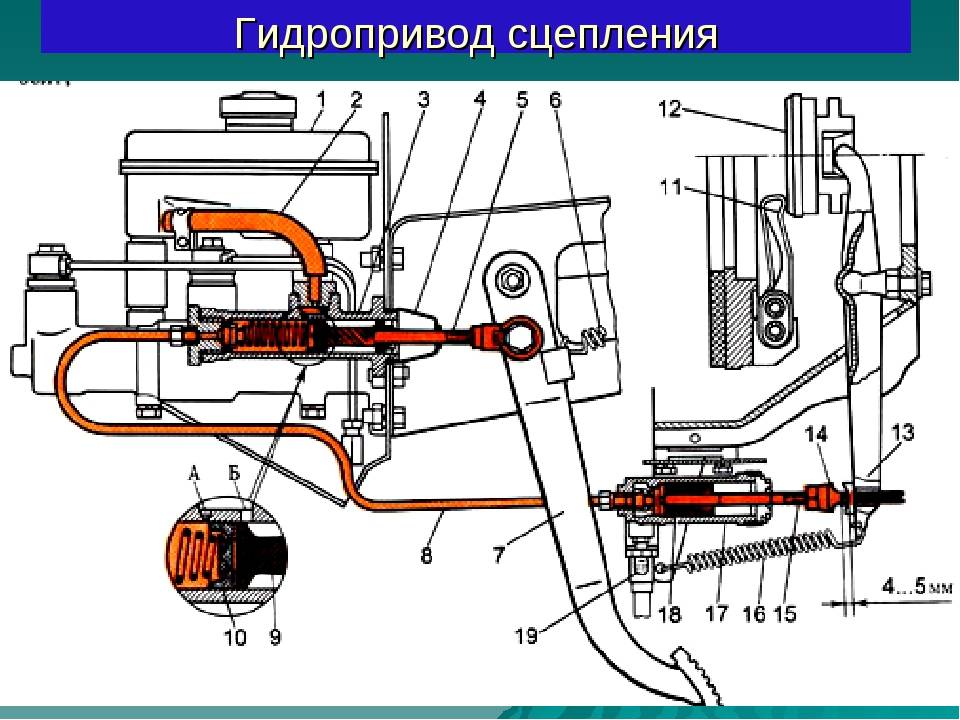

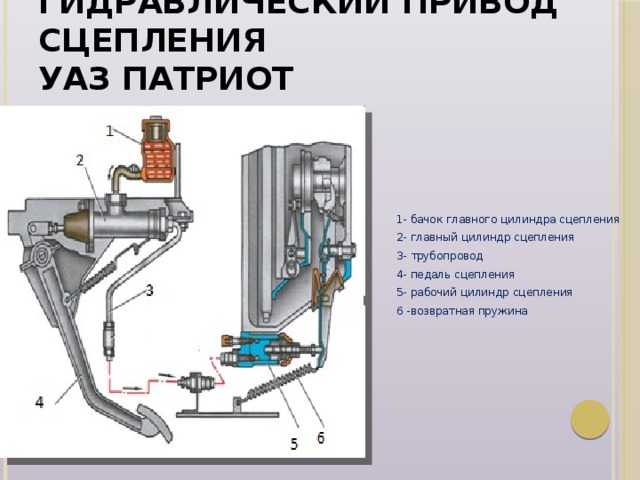

Как прокачать сцепление

Прокачка гидропривода потребуется в случае, если нажатие на педаль отличается чрезмерной мягкостью, нет возможности полностью выключить механизм. Все это указывает на наличие воздуха в гидроприводном узле. Ремонтные мероприятия проводят через перепускной клапан аналогично работам с гидроприводом тормоза. Упростит задачу наличие помощника. Последовательность действий:

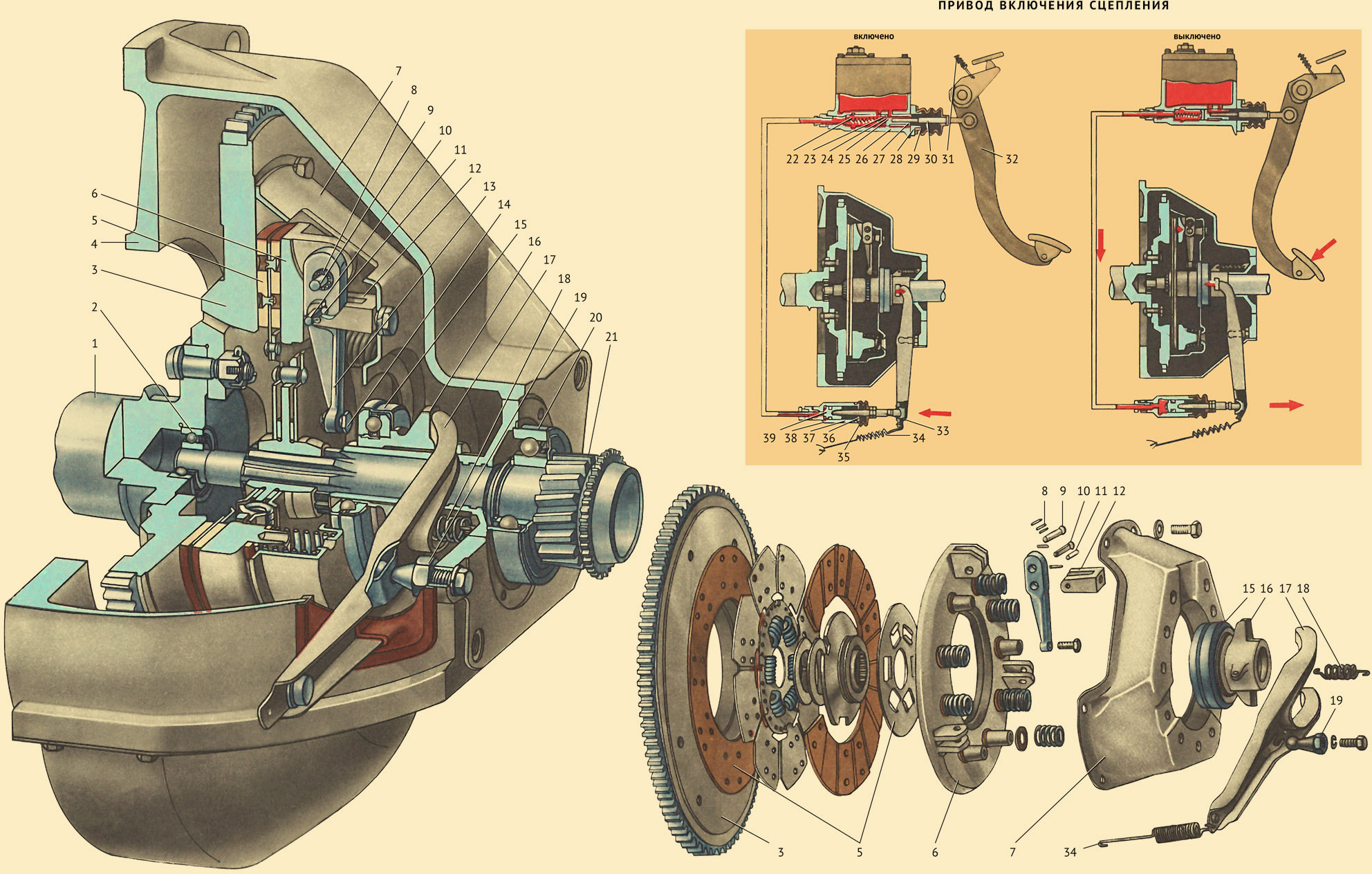

Сцепление

Сцепление в сборе:

1. маховик;
2. ведомый диск;
3. нажимной диск;
4. картер;
5. диафрагменная нажимная пружина;
6. опорные кольца;
7. кожух сцепления;
8. соединительные пластины;
9. паз маховика под установочный штифт коленчатого вала

Сцепление сухое, однодисковое, постоянно замкнутое, состоит из двух частей: нажимного диска в сборе (кожух, нажимной диск, нажимная диафрагменная пружина, соединительный пластины, опорные кольца) и ведомого диска в сборе с фрикционными накладками.

Располагается сцепление и механизм его выключения в колоколообразном алюминиевом картере, крепящемся к фланцу блока двигателя болтами. Для повышения жесткости системы блок двигателя – картер сцепления нижняя часть картера сцепления соединена с блоком двигателя через Г-образный усилитель. Центрирование картера сцепления относительно оси коленвала двигателя осуществляется с помощью двух штифтов, запрессованных во фланец блока цилиндров и входящих в отверстия на картере сцепления.

Кожух сцепления закреплен на маховике коленчатого вала двигателя шестью центрирующими (специальными) болтами. Усилие нажимной диафрагменной пружины создает необходимую силу трения на поверхностях фрикционных накладок и обеспечивает передачу крутящего момента от маховика через нажимной диск, кожух и соединительные пластины на ведомый диск сцепления и первичный вал коробки передач. Нажимная диафрагменная пружина представляет собой тарельчатый усеченный конус, имеющий за счет прорезей в центральной части двенадцать лепестков, выполняющих роль рычажков выключения сцепления. Наружная неразрезанная часть зажата между двумя опорными кольцами за счет загибки усиков, выполненных на кожухе. Опорные кольца выполняют роль шарнира, относительно которого происходит поворот неразрезанной верхней части диафрагменной пружины при нажатии на концы лепестков. Наружной частью диафрагменная нажимная пружина опирается на кольцевой выступ нажимного диска и отжимает его в сторону маховика. Соединительные пластины (три группы по три пластины в группе) одним концом приклепаны к выступам нажимного диска, другим – к кожуху сцепления. С их помощью происходит передача крутящего момента от кожуха на нажимной диск и отвод нажимного диска в сторону от маховика при выключении сцепления.

Нажимной диск в сборе и детали нажимного диска:

1. кожух;
2. опорное кольцо;
3. нажимная диафрагменная пружина;
4. нажимной диск;
5. соединительные пластины

Нажимной диск в сборе балансируется путем установки на фланец специальных балансировочных грузиков или высверливанием во фланце кожуха на диаметре 273 мм отверстий диаметром 9 мм. Допустимый дисбаланс – не более 15 г.см.

Ведомый диск имеет две фрикционные накладки, приклепанные независимо одна от другой к пластинчатым пружинам, также снабжен встроенным демпфером холостого хода и двухступенчатым гасителем крутильных колебаний. Демпфер холостого хода снижает стуки и вибрации зубчатых колес КПП на холостом ходу. С возрастанием крутящего момента вступает в действие двухступенчатый гаситель крутильных колебаний. Сначала сжимаются пружины первой ступени демпфирования гасителя крутильных колебаний, далее начинают работать пружины второй ступени.

Особенности технического обслуживания сцепления

Долговечность и надежность работы сцепления в большой мере зависит от правильного и умелого пользования им. Для этого необходимо:

• выключать сцепление быстро, до упора педали в пол;
• включать сцепление плавно, не допуская как броска сцепления, сопровождающегося дерганьем автомобиля, так и замедленного включения с длительной пробуксовкой;
• не держать сцепление выключенным при включенной передаче и работающем двигателе на стоящем автомобиле (на переезде, у светофора и т.п.). Обязательно использовать в таких случаях «нейтраль» в коробке передач и полностью включенное сцепление;
• не держать ногу на педали сцепления при движении автомобиля;
• не использовать пробуксовку сцепления как способ удержания автомобиля на подъеме;
• трогаться с места на первой передаче.

В процессе эксплуатации сцепление не требует каких-либо регулировок и специальных видов обслуживания.

Уход за сцеплением заключается в периодической проверке крепления картера сцепления, степени изношенности фрикционных накладок.

О степени изношенности фрикционных накладок можно судить по расстоянию между маховиком и нажимным диском при включенном сцеплении. Если это расстояние составляет менее 6 мм, то целесообразно снимите ведомый диск для ремонта или замены новым.

Расстояние между маховиком и нажимным диском целесообразно проверять через 80 000 — 100 000 км при эксплуатации автомобиля в нормальных условиях и через 40 000 — 50 000 км при эксплуатации в тяжелых условиях.

Как Прокачать Сцепление Уаз Буханка

Прокачка сцепления своими руками: особенности

Во-первых, когда необходима прокачка сцепления? Если быть точным, то операция называется: удаление воздуха из гидросистемы механизма управления сцеплением автомобиля. Это если по науке.

Т.е. понятно, что прокачка сцепления вам потребуется при попадании воздуха в гидравлическую систему. Как правило, это происходит из-за неисправности трубопроводов или из-за слабой затяжки резьбовых соединений системы сцепления.

Что необходимо для прокачки сцепления:

Перед тем, как прокачать сцепление, необходимо произвести регулировку сцепления. Дело в том, что прокачка сцепления будет невозможна, если отсутствует свободный ход толкателя поршня главного цилиндра. По сути, поршень и толкатель – это запорный клапан, и если свободный ход отсутствует, то он будет закрыт.

Как прокачать сцепление на Уаз

Как прокачать сцепление

правильно у многих авто любителей возникает такой вопрос.Прокачка сцепления .

Аналогичная ситуация происходит при неисправности оттяжной пружины и, соответственно, заедании педали при переходе в крайнее верхнее положение.

Как прокачать сцепление: технология

Прокачка сцепления производиться, как при наличии в системе сжатого воздуха, так и без него. Итак, приступаем.

• в бачок главного цилиндра долить рабочей жидкости по уровню не ниже 1,5-2 см. от верхнего края бачка. Наполнение бачка осуществляется через сетчатый фильтр для предотвращения попадания в систему посторонних примесей.
• в верхней части корпуса ПГУ нужно снять резиновый колпачок с перепускного клапана и надеть на него шланг. Другой конец шланга опускаем в приготовленную ёмкость 0,5 л. наполненную на 1/3 тормозной жидкостью.
• перед тем, как нажимать на педаль сцепления, на один оборот отворачиваем перепускной клапан. Помощник нажимает на педаль сцепления до упора до тех пор, пока поступление пузырьков воздуха из шланга в емкость не прекратится.
• нужно следить за тем, чтобы уровень жидкости в бачке не опускался ниже 3,5см от края. При необходимости доливайте жидкость в бачок.
• итак, педаль сцепления остаётся нажатой до упора, выход пузырьков воздуха прекратился, необходимо плотно завернуть перепускной клапан.
• народный опыт подсказывает, что прокачка сцепления ускоряется, если перепускной клапан заворачивать каждый раз, после нажатия на педаль. Затем отпускать педаль и повторять операцию. Как правило, достаточно трех нажатий педали, и воздух выходит из системы.
• снимаем шланг со штуцера, надеваем предохранительный колпачок и доливаем жидкость в бачок: 1,5 – 2 см от края.

После прокачки сцепления проверяем качество работы. Для этого выжимаем педаль сцепления до упора и проверяем ход толкателя поршня. Его ход должен составлять 27-28 мм. Если этот параметр не соответствует, то проводим регулировку сцепления.

Важно! Прокачка сцепления осуществляется только той рабочей жидкостью, которая рекомендована производителем. В противном случае может произойти разбухание резинотехнических изделий сцепления, со всеми вытекающими, вслед за жидкостью, последствиями отказа сцепления

Успехов вам при прокачке сцепления своими руками.

Регулировка хода

Необходимость регулировки

Регулировка шага толкателя в рабочем цилиндре сцепления проводится для того, чтобы сцепление правильно выполняло свои задачи. При неправильной регулировке могут возникнуть два вида неполадок.

Видео регулировки сцепления УАЗ Патриот

В первом случае может возникнуть неполное прижатие нажимного диска к ведомому. Это происходит в случае, когда полностью отсутствует свободный ход штока или он меньше нормы. В таком случае будет наблюдаться пробуксовка сцепления, что неизбежно приведет к износу составных элементов.

В другом случае, когда свободный ход больше необходимого, будет наблюдаться такое явление, как неполное выключение сцепления. В таком случае водитель внедорожника почувствует проблемы с переключением передач, они будут плохо включаться, или перестанут включаться совсем. Это влечет за собой увеличение износа блокирующих колец синхронизатора.

На этом следует подвести итог и отметить, что очень важно следить за исправностью сцепления и вовремя доливать тормозную жидкость в бачок. Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями

Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями.

Начинать регулировку шага штока цилиндра рекомендуем с очистки резьбы регулировочных гаек. Для этого необходимо резьбу и гайки смазать специальной смазкой типа WD-40. После этого приступаем к непосредственному процессу:

В завершение работ необходимо проверить наличие свободного шага. Если он входит в нормированный диапазон, то все было проведено правильно. Данный процесс не является трудоемким и проводится своими руками без лишних затрат.

Иногда необходима регулировка сцепления УАЗ, заключающаяся в изменении положения педали сцепления. Для этого главный цилиндр имеет регулировочный узел.

Регулировка полного хода педали сцепления Уаз.

Положение педали выключения сцепления и ее полный ход регулируется изменением длины толкателя главного цилиндра выключения сцепления. Для этого, ослабив гайку регулировочного узла толкателя, отсоединяют вилку толкателя от педали и поворачивая ее в нужную сторону, добиваются требуемого результата.

— Для автомобилей семейства Уаз-3160 и Уаз-3162 : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот до 2007 года выпуска : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот после 2007 года выпуска : 120-140 миллиметров.

— Для автомобилей семейства Уаз-3741, 3962, 3909, 2206, 3303 вагонной компоновки : 180-220 миллиметров.

И для автомобилей Уаз имеющих сцепление с нажимными пружинами и оттяжными рычагами -165-205 мм. Более точно, величину свободного хода педали сцепления можно уточнить в руководстве по эксплуатации на конкретный автомобиль.

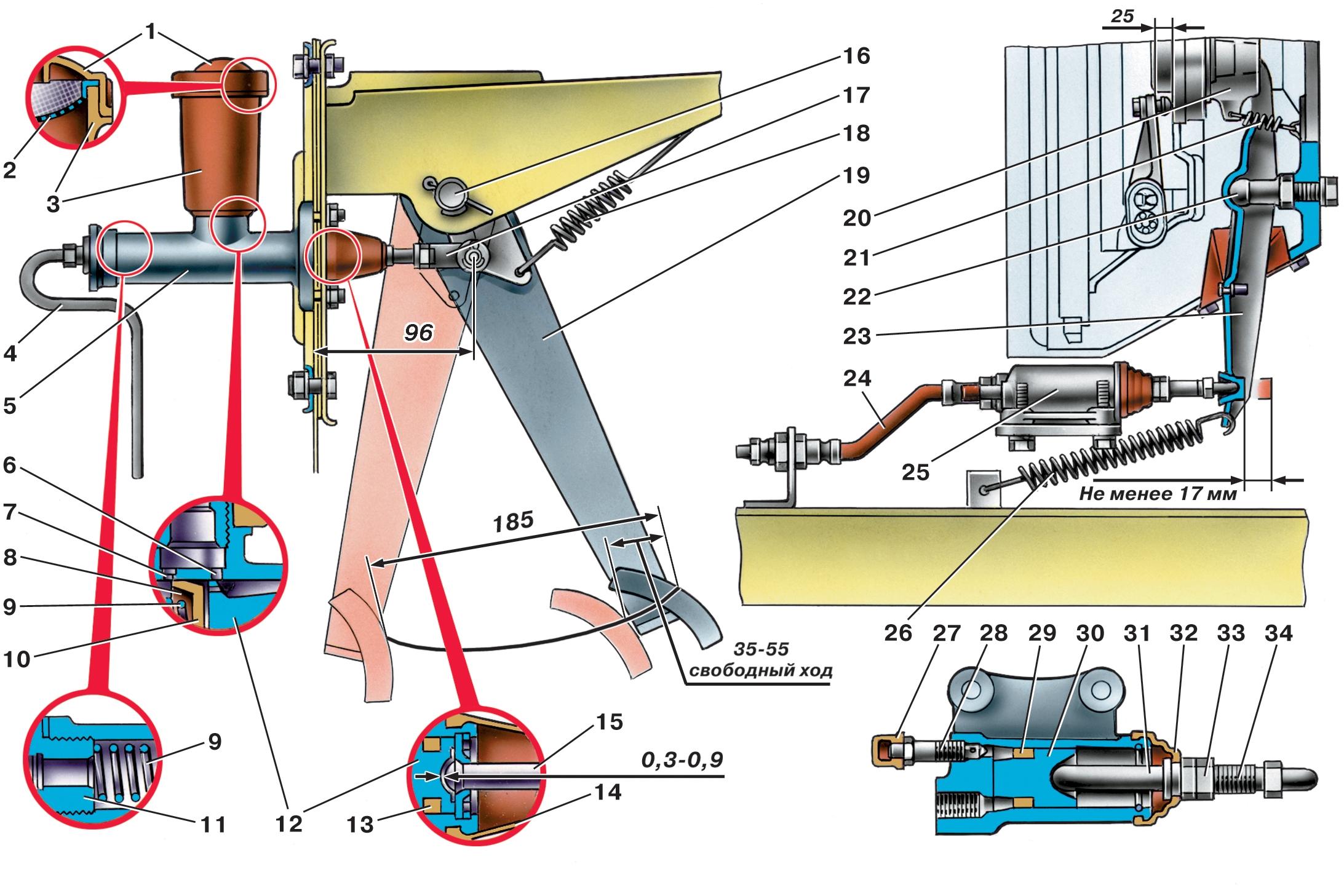

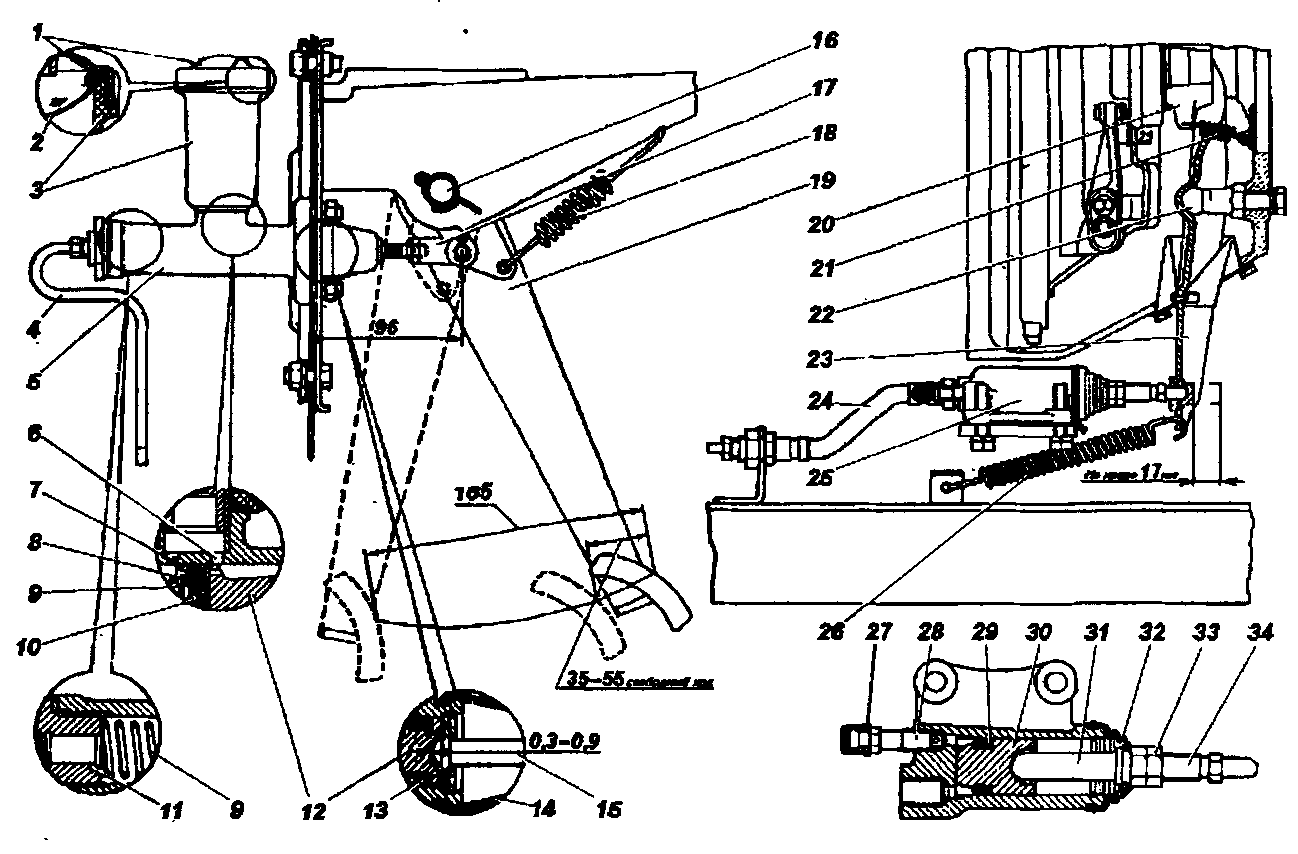

Регулировка свободного хода педали сцепления Уаз.

Свободный ход педали сцепления с нажимной пружиной диафрагменного типа в пределах 5-30 мм обеспечивается самой конструкцией сцепления и не регулируется. Регулировка свободного хода педали выключения сцепления с нажимными пружинами и оттяжными рычагами, установка которого возможна на некоторые автомобили Уаз с двигателем УМЗ-421, производится изменением длины толкателя рабочего цилиндра в следующем порядке :

— отсоединить от вилки выключения сцепления пружину и ослабить контргайку, — закручивая или откручивая ввертную часть толкателя, установить свободный ход наружного конца вилки выключения сцепления в пределах 2.5-3.6 мм, что будет соответствовать свободному ходу педали выключения сцепления в пределах 35-55 мм.

Подведем итоги

Теперь можно подвести итоги и отметить, что водителю важно следить за тем, что сцепление полностью исправно, и тогда цилиндр сцепления не будет подвергаться замене. Не забывайте своевременно доливать в бачок тормозную жидкость

Помните, что неисправная муфта на UAZ Patriot может привести к довольно серьезным последствиям.

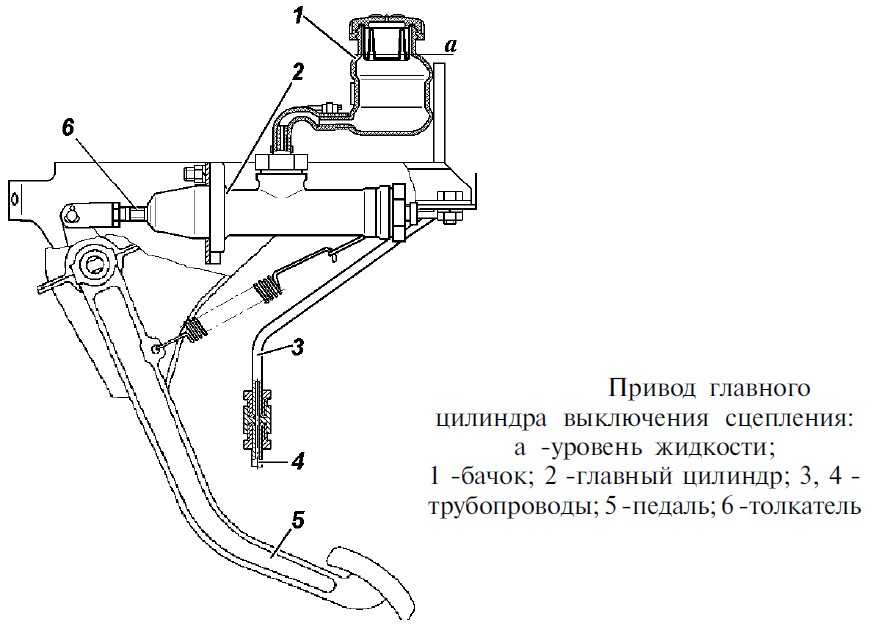

Главный цилиндр снимайте для замены при утечке жидкости, неполном включении сцепления (может быть вызвано износом переднего уплотнительного кольца или засорением компенсационного отверстия).

С помощью шприца откачайте тормозную жидкость из бачка главного цилиндра.

Отверните гайку крепления трубки к главному цилиндру сцепления и отведите трубку в сторону

Для предотвращения вытекания рабочей жидкости из трубопровода привода выключения сцепления наденьте на конец трубопровода резиновый колпачок.

Извлеките шплинт из отверстия пальца педали привода выключения сцепления.

Снимите наконечник толкателя с пальца педали привода выключения сцепления.

Отверните две гайки крепления главного цилиндра

Извлеките главный цилиндр.

Установите главный цилиндр выключения сцепления в порядке, обратном снятию.

Внимание! Длина толкателя 8 равна 112 мм. В процессе эксплуатации длину толкателя не регулировать

Выверните болт-штуцер крепления соединительной муфты шланга к рабочему цилиндру привода выключения сцепления

Отсоедините шланг от цилиндра.

Не потеряйте уплотнительные шайбы, установленные с двух сторон соединительной муфты шланга.

Выверните два болта крепления рабочего цилиндра привода выключения сцепления к картеру сцепления

Снимите рабочий цилиндр.

Установите рабочий цилиндр привода выключения сцепления в порядке, обратном снятию.

Удалите воздух из гидропривода выключения сцепления (см. Прокачка сцепления УАЗ Патриот).

Переборка рабочего цилиндра

Разборку рабочего цилиндра производите в следующем порядке:

— отсоедините от рабочего цилиндра резиновый защитный колпак 6 (рис. 1) и выньте толкатель 8 вместе с колпаком;

— снимите колпак с толкателя;

— выньте из корпуса рабочего цилиндра стопорное кольцо 7;

— выньте поршень 4 с уплотнительной манжетой и пружину 2 из корпуса цилиндра; во избежание

повреждения поршня и манжеты подведите сжатый воздух

к отверстию для шланга;

— снимите с поршня уплотнительную манжету 5;

— выверните перепускной клапан 9;

— снимите с клапана защитный колпачок.

Детали рабочего цилиндра тщательно промойте в тормозной жидкости или в спирте, продуйте сжатым воздухом и осмотрите.

Все резиновые уплотнительные манжеты цилиндра должны быть мягкими и эластичными.

Затвердевшие, разбухшие или имеющие на рабочих поверхностях вырывы и трещины замените.

На зеркале главного цилиндра не должно быть рисок, раковин, и значительных износов.

При сборке рабочего цилиндра нужно убедится, что пружина уверенно перемещает поршень в цилиндре до упора в стопорное кольцо.

Подшипник 1 выключения сцепления в сборе с муфтой установлен на направляющей втулке 4 и вставлен в вилку 2 выключения сцепления.

Вилка выключения сцепления опирается на шаровую опору 3, ввернутую в картер сцепления.

Установите автомобиль на смотровую канаву или подъемник.

Сдвиньте немного вперед по направляющей втулке подшипник выключения сцепления с вилкой

Снимите вилку выключения сцепления с шаровой опоры, сдвинув ее в направлении, показанном стрелкой.

Снимите подшипник выключения сцепления в сборе с вилкой.

В муфте подшипника выключения сцепления выполнены два паза, за счет которых муфта удерживается в вилке.

Извлеките из вилки муфту в сборе с подшипником выключения сцепления.

Внимательно осмотрите вилку выключения сцепления в местах ее контакта с муфтой подшипника выключения сцепления, опорой вилки и толкателем поршня рабочего цилиндра.

На вилке не должно быть явных следов износа, задиров и деформации.

Перед сборкой нанесите тонкий слой консистентной смазки на направляющую втулку подшипника выключения сцепления

на внутреннюю поверхность муфты подшипника выключения сцепления.

на опору вилки и в места контакта вилки с толкателем поршня рабочего цилиндра.

Вставьте в вилку новую муфту с подшипником выключения сцепления, наденьте удерживающую пластину на упор.

Наденьте вилку с муфтой подшипника выключения сцепления на направляющую втулку крышки подшипника первичного вала.

Сцепление – основная многофункциональная конструкция трансмиссии автомашины. Данный модуль находится сразу за двигателем.
