Регулировка сцепления на ваз 2101-ваз 2107

Почему буксует – причины и их устранение

Сцепление обычно буксует из-за того что:

Нет зазора между нажимным подшипником и пятой корзины;
не отрегулирован привод сцепления;
на диски попадает масло;

В зависимости от причины возникновения этой проблемы определяется ход ремонта. Если дело в нажимной диафрагменной пружине, ее придется поменять на другую. При изнашивании фрикционных накладок осуществляют замену ведомого диска. При ремонте/снятии накладок, проверяются прокладки. Если они в плохом состоянии, их тоже меняют на новые. Если масло попало на ведомый диск, потребуется обработать его керосином и очистить мелкой наждачкой.

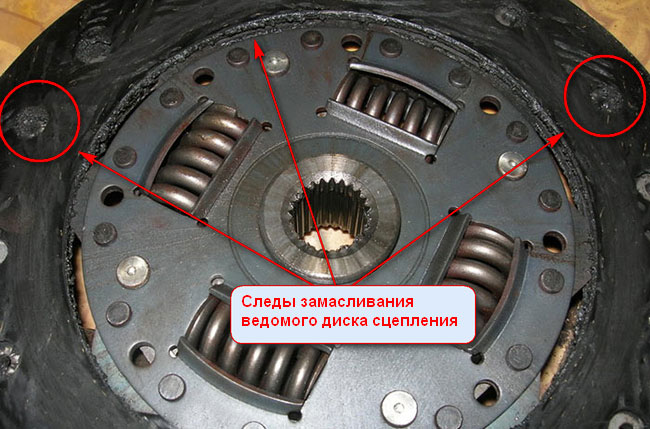

Замасливание диска

Попадание смазки на какую-либо сторону маховика и нажимного диска возможно при повышенном уровне масла в картере КПП или протечки в заднем подшипнике коленчатого вала. Для решения проблемы выполняется диагностика, и устраняется причина протечки- заменяются сальники, потом очищаются запчасти.

Величина свободного хода по техническим условиям равна 30-35 мм, полного хода – 140 мм. Любое отклонение от нормы связано с нарушением работы трансмиссии и требует выполнения регулировочных работ. Параметр проверяется с помощью линейки. Для этого определяется расстояние от педали до центра площадки. Регулировку выполняют на яме или подъемнике посредством рожковых ключей 13 на 17 мм и 17 на 19 мм. Регулировочную тягу и гайки чистим щеткой и обрабатываем WD-40. Далее, контргайка ослабляется, вращением регулировочной гайки меняем зазор. Если свободный ход надо уменьшить- тягу удлиняем, если увеличить- укорачиваем. После выполнения работы, закручивается контргайка.

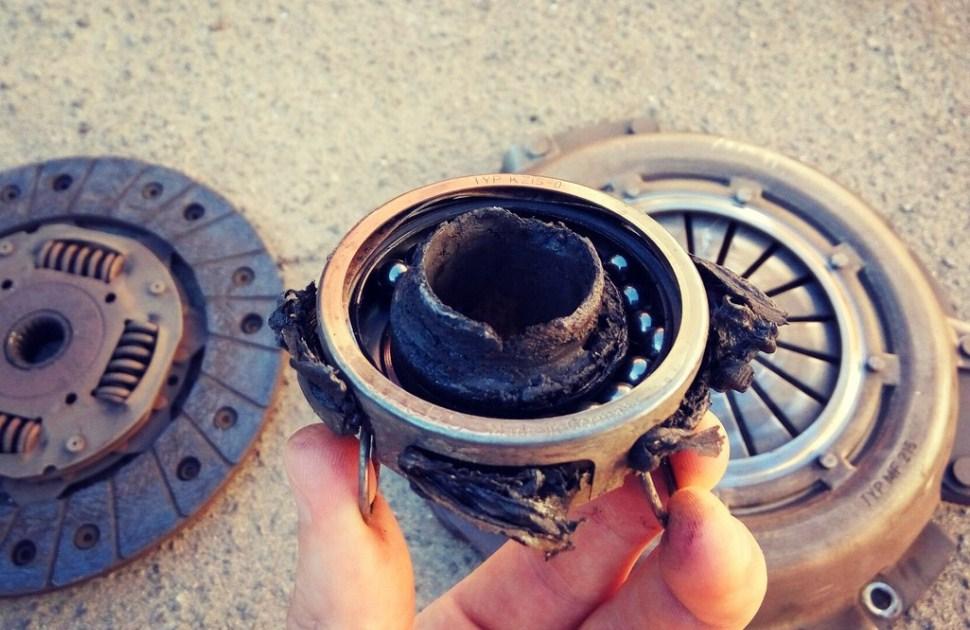

Поврежденная муфта выключения

Регулировка

Для проведения работы вам понадобятся рожковые ключи на 8, 13 и 17. Также пригодятся пассатижи и шлицевая отвертка. Делать эту работу проще всего на смотровой яме или эстакаде. Если у вас нет под рукой ничего из перечисленного. Тогда достаточно сделать невысокие заезды из обычных досок, этого должно хватить. Регулировка производится следующим образом:

С помощью пассатижей снимем оттяжную пружину с вилки сцепления. Этот пункт необязателен, но регулировку все же проводить удобнее со снятой пружиной;

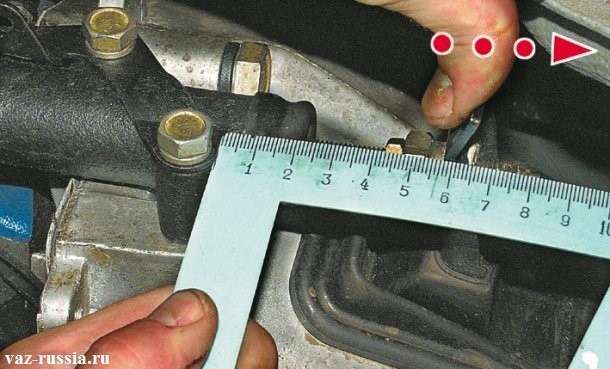

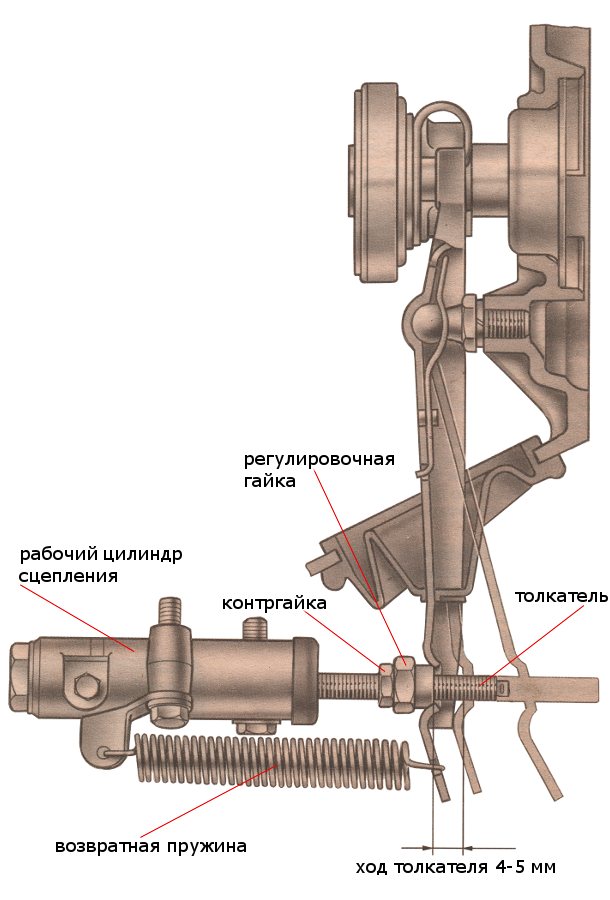

С помощью линейки замерьте ход вилки, он должен равняться 4-5 миллиметрам;
Перед работой по регулировке очистите шток от грязи, и нанесите на него преобразователь ржавчины, подойдет ;

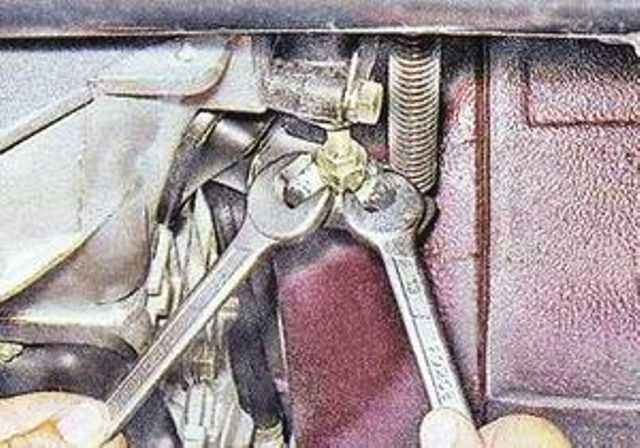

Ключом на 17 удерживаем от проворачивания регулировочную гайку, одновременно ключом на 13 ослабляем контргайку;
Берем ключ на 8 и, удерживая с его помощью шток, производим настройку с помощью регулировочной гайки;
Затягиваем контргайку;
Линейкой проверяем правильность настройки;
Надеваем обратно пружину. Проще всего это сделать пассатижами, помогая себе отверткой:
Проверяем ход педали в салоне, он должен соответствовать норме. Если, это не так, то необходимо произвести настройку. Для этого под педалью имеется специальная гайка. Вращая ее, добиваются идеальных показателей.

Заключение
. Отечественные «классические» модели регулярно требуют к себе внимания

В первую очередь, следует уделять внимание настройкам. Часто требуется регулировка сцепления на ВАЗ 2106 и 2107, это связано с особенностями конструкции гидропривода

Но, на деле эта работа довольно простая и не требует никаких особенных навыков.

Диагностика сцепления

Итак, прежде чем приступать к починке, посмотрите, возможно, деталь достаточно отрегулировать. Например, частые проблемы возникают со сцеплением, а точнее с выжимным диском. Владельцы грешат первым делом на «корзину», мол, прогорела, когда часто держишь педаль в активном положении в пробках.

На самом деле оказывается вовсе не так, нужно немного подтянуть тросик сцепления и всё наладилось. При этом надобность замены агрегата в целом, просто отпала. Надлежащие условия эксплуатации сцепления обеспечат длительность срока использования не менее 70 – 90 тыс. км.

Зафиксированы факты максимального пробега в 390 000 км., правда, подобное случилось на «знаменитой» тройке, изготовленной в те времена. Некоторые умудряются «убить» корзину и диск за 50 – 60 тыс. пробега.

Зачем нужна?

Регулировка сцепления на ВАЗ 2106 и 2107 производится сравнительно часто, но многие водители недооценивают важность этой процедуры, и не проводят ее. Что приводит к неприятным последствиям

Если, сцепление зажато, то есть выключается оно в самом верху, диск постоянно находится под нагрузкой. Это приводит к повышенному износу и соответственно преждевременному выходу из строя диска.

Если сцепление отключается слишком низко, то значит контакт ведущего диска с ведомым неполный. Это приводит к повышенной нагрузке на двигатель. В любом случае последствия для различных деталей автомобиля оказываются самыми плачевными.

Регулируем сцепление на ВАЗ 2107, ВАЗ 2106.

Регулировка сцепления ВАЗ 2107, ВАЗ 2106, как правило, требуется после замены сцепления. Правильная регулировка обеспечивает более длительную эксплуатацию деталей сцепления. Перед тем как приступить к проверке и регулировки привода сцепления, убедитесь и в случае необходимости удалите воздух из гидропривода сцепления. Также желательно, чтобы жидкость в гидропиводе была заменена на свежую, в случае если она используется длительное время.

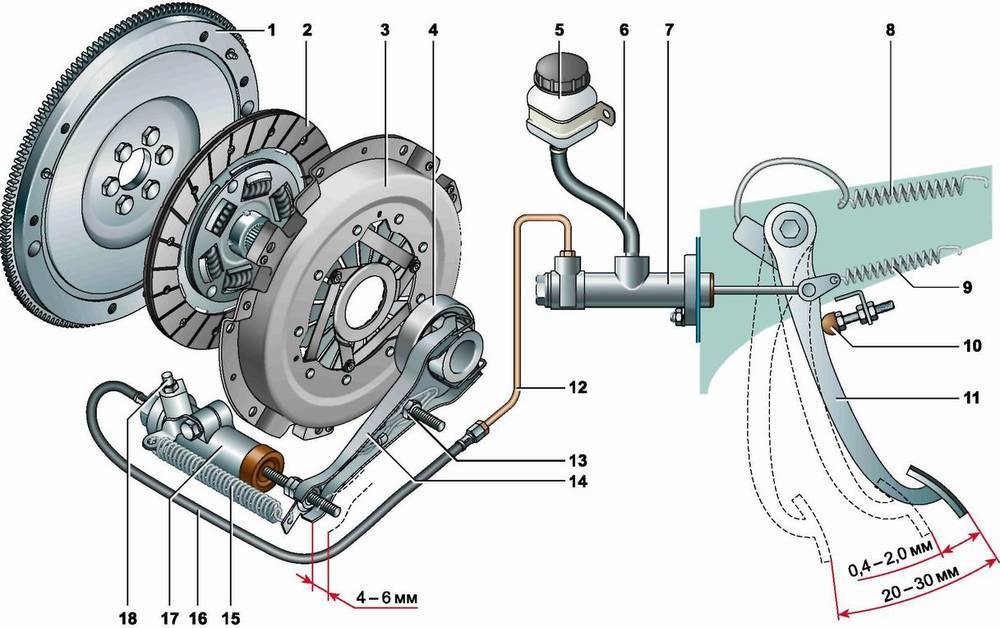

Регулировка привода сцепления сводится к обеспечению зазоров между штоком и поршнем главного цилиндра сцепления, а также между выжимным подшипником и фрикционным кольцом на корзине сцепления.

Зазор между штоком и поршнем главного цилиндра считается нормальным если он составляет 0,1–0,5 мм, который в свою очередь обеспечивает свободный ход педали сцепления значению 0,4–2 мм. Данный зазор регулируется при помощи ограничительного винта хода педали.

Зазор (2 мм) между выжимным подшипником и фрикционным кольцом на корзине сцепления можно определить по величине свободного хода (4–5 мм) штока рабочего цилиндра.

Проверить этот зазор будет удобнее на смотровой яме или подъемнике. Для этого проделаем следющие действия;

Нажимаем на вилку сцепления, упираясь пальцем в шток рабочего цилиндра сцепления. Вилка сцепления должна свободно перемещаться относительно штока на 4–5 мм.
В случае, если зазор не соответствует этим значениям, потребуется регулировка зазора…

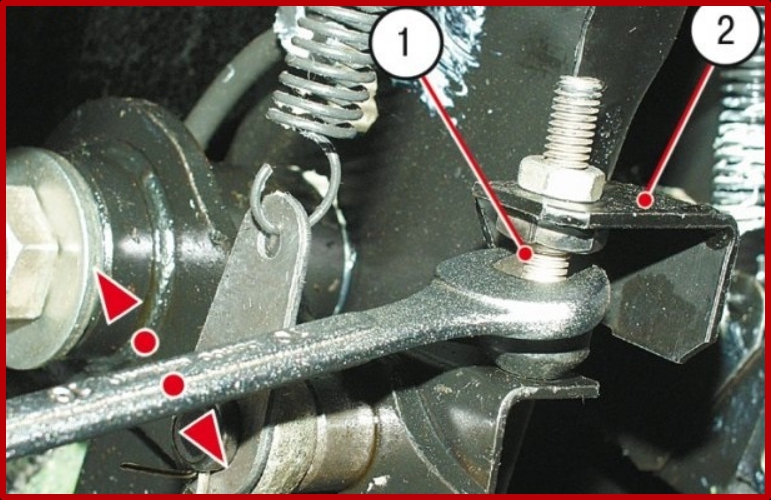

…для этого ключами «на 13» и «на 17» ослабляем контргайку на штоке рабочего цилиндра сцепления…

…и, удерживая шток ключом «на 8», регулируем его свободный ход вращая регулировочную гайку ключом.
После того, как закончим все регулировки, свободный ход педали сцепления должен составлять 25–35 мм. Далее затягиваем контргайку.

Ремонт рабочего цилиндра сцепления

Для ремонта РЦС нужно снять с автомобиля. Для этого потребуются:

круглогубцы или пассатижи;
гаечные ключи на 13 и 17;
ёмкость для слива жидкости;
чистая суха тряпка.

Демонтаж РЦС

Демонтаж РЦС осуществляется в следующем порядке:

Устанавливаем автомобиль на смотровую яму или эстакаду.
Из смотровой ямы ключом на 17 откручиваем наконечник соединения шланга гидропривода и рабочего цилиндра.

Разборка и замена неисправных деталей РЦС

Для разборки и ремонта цилиндра потребуются:

гаечный ключ на 8;
шлицевая отвёртка;
чистая сухая тряпка;
немного тормозной жидкости.

Разбирается рабочий цилиндр в такой последовательности:

Зажимаем цилиндр в тиски.
Рожковым ключом на 8 откручиваем клапан стравливания воздуха и осматриваем его на наличие повреждений. При подозрении на неисправность приобретаем новый клапан и готовим его к установке.

Перед заменой манжет поршня и защитного чехла металлические детали цилиндра нужно очистить от грязи, пыли, следов влаги с помощью тормозной жидкости и чистой тряпки. Новые уплотнители и чехол устанавливаются в процессе сборки РЦС. Сначала на поршень надевается передняя манжета, потом задняя. При этом задняя манжета фиксируется шайбой. Защитный чехол устанавливается вместе с толкателем. Сборка устройства и его монтаж производится в обратном порядке.

Видео: ремонт рабочего цилиндра сцепления ВАЗ 2107

Прокачка гидропривода сцепления

После любых работ, связанных с разгерметизацией механизма сцепления, а также при замене жидкости гидропривод необходимо обязательно прокачать. Для этого будут нужны:

тормозная жидкость (0,3 л);
резиновый шланг;
ключ на 8;
сосуд для сбора жидкости (подойдёт пластиковая бутылка объёмом 0,5 л).

Кроме этого, для прокачки потребуется помощник. Порядок действий следующий:

После установки РЦС и подсоединения к нему шланга заливаем в бачок гидропривода жидкость до уровня, соответствующего нижнему краю горловины.
Надеваем один конец заранее заготовленного шланга на штуцер клапана для стравливания воздуха, а другой конец опускаем в ёмкость для сбора жидкости.

Настройка привода сцепления

После прокачки рекомендуется отрегулировать привод сцепления. Для этого понадобятся:

штангенциркуль или (в крайнем случае) линейка;
гаечные ключи на 8, 10, 13, 17;
круглогубцы или пассатижи.

Порядок настройки сцепления на карбюраторных и инжекторных моделях ВАЗ 2107 отличается. В первом случае регулируют настройку свободного хода педали сцепления, во втором — амплитуду движения штока рабочего цилиндра.

Для карбюраторных ВАЗ 2107 привод настраивается следующим образом:

Измеряем величину амплитуды свободного хода (люфта) педали сцепления при помощи штангенциркуля. Она должна составлять 0,5–2,0 мм.
Если амплитуда выходит за указанные пределы, ключом на 10 откручиваем контргайку на шпильке ограничителя хода и, поворачивая ограничитель в ту или иную сторону, выставляем требуемый люфт.

Для инжекторных ВАЗ 2107 регулировка привода осуществляется в следующем порядке:

Устанавливаем автомобиль на смотровую яму или эстакаду.
Снизу пассатижами снимаем стяжную пружину с вилки сцепления.
Определяем люфт толкателя рабочего цилиндра, отжимая вилку сцепления до упора назад. Он должен составлять 4–5 мм.
Если люфт не попадает в указанный интервал, ключом на 17 держим гайку регулировки штока, а ключом на 13 откручиваем фиксирующую гайку.

Гидропривод выключения сцепления — проверка и регулировка

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к TO и ремонту»). 2. B салоне автомобиля проверяем свободный ход педали сцепления, который должен быть в пределах 0,4-2 мм от верхнего положения педали до упора толкателя в поршень главного цилиндра. B случае необходимости производим регулировку. Для этого ключом на 10 мм

ослабляем стопорную гайку ограничителя хода педали сцепления и, вращая ограничитель A, устанавливаем требуемый зазор.

3. Ha автомобиле с системой впрыска снимаем дополнительный грязезащитный щиток (см. «Грязезащитный щиток — снятие и установка»).

4. Очищаем толкатель от грязи и наносим на его резьбу проникающую смазку.

5. Проверяем свободный ход толкателя рабочего цилиндра, от которого зависит свободный ход выжимного подшипника. Для этого, рукой отжимаем вилку сцепления назад до упора, при этом свободный ход толкателя должен быть в пределах 4-5 мм. Если усилие пружины слишком большое, то для удобства ее можно отсоединить от рычага.

6. Для регулировки свободного хода толкателя ключом на 17мм удерживаем от проворачивания регулировочную гайку толкателя, а ключомна 13мм ослабляем затяжку контргайки.

7. Удерживая толкатель за лыски от проворачивания ключом на 8мм, вращаем ключомна 17мм регулировочную гайку и устанавливаем необходимый свободный ход толкателя (4-5 мм).

8. Удерживая регулировочную гайку толкателя, затягиваем контргайку.

9. B салоне проверяем суммарный свободный ход педали сцепления, который должен быть в пределах 25-35 мм от ее верхнего положения до начала выключения сцепления. При необходимости повторяем операции 2-8.
