Замена ремня ГРМ на Lada Приоре 16 клапанов
Приступаем к работе. Для начала, откручиваем маслозаливную горловину, после этого сдергиваем пластиковый кожух. Далее есть два варианта развития. Мы рассмотрим более сложный, с кондиционером. Его отличие в дополнительном ролике, об этом уже сказано. Вся соль в том, что его тоже надо откручивать, потому что он просто мешает снять защитный чехол.
Здесь нужна головка на 15. Откручиваем ролик, снимаем ремень генератора. По пути слушаем ролик, чтобы не гудел, в противном случае – под замену его. Дальше перед нами открывается кожух ремня ГРМ. Снимаем переднюю верхнюю и нижнюю части кожуха. Для этого откручиваем 8 болтов под торкс. Тут тоже есть сюрприз, если вы пользуетесь трещоткой. Один из болтов, тот, что ближе всего к салону, придется откручивать при помощи простого ключа торкс, потому что головка с наконечником и трещоткой не влезет между двигателем и лонжероном. Итак, мы сняли кожух, перед нами ремень ГРМ и все ролики.
Заранее желательно установить валы в нужное положение. У распредвалов внутри имеются метки, они должны смотреть на те метки, что имеются на пластиковом внутреннем кожухе, то есть, вертикально вверх. Лучше всего вращать за распредвал – это проще, чем за коленвал. Нежелательно вращать распредвалы отдельно от коленвала. Максимум на 10 градусов, чтобы поправить метки при их несовпадении за зуб или два.
Дальше выворачиваем колесо до упора вправо, кто-то его снимает, в чем нет необходимости. Откручиваем 4 болта крепления брызговика под торкс и один под крестовую отвертку для получения доступа к шкиву коленвала. Тут нам нужен длинный удлинитель и вороток, а так же головка на 24. Садим помощника в салон, он включает пятую передачу и до упора зажимает педаль тормоза. После этого откручиваем болт шкива коленвала. Все просто, проще некуда.

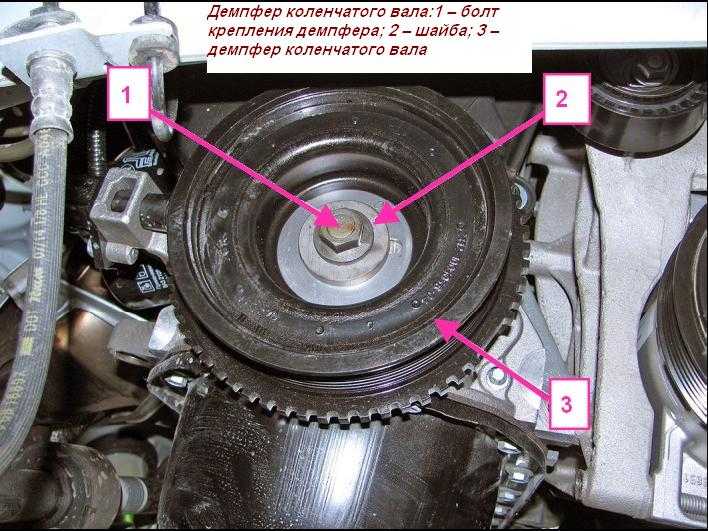

После того, как сняли шкив коленвала, снимаем упорную шайбу и смотрим, совпала ли метка на шестерне коленвала с меткой на блоке. На шестерне это небольшая выемка, оставленная керном, на блоке – это отлив.

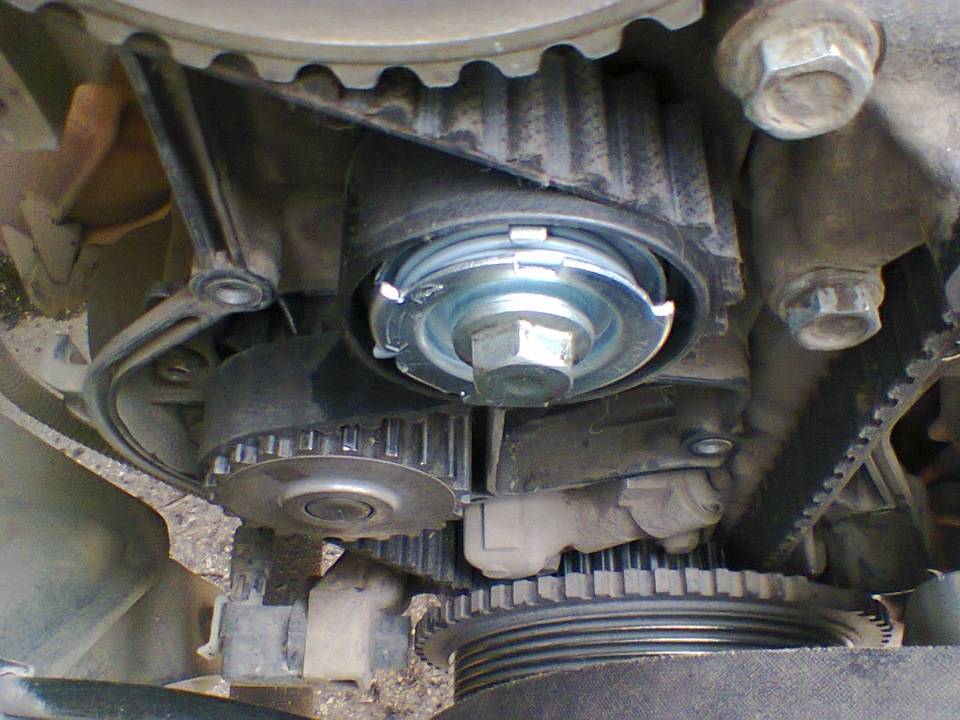

Теперь берем ключ на 15, откручиваем натяжной ролик, при этом желательно застопорить распредвалы от проворачивания. Сняли ролик, посмотрели его состояние, если гудит – обязательно заменить, его может заклинить.
После того, как совпали метки, сняли ролик, снимаем старый ремень. Желательно снять и обводной ролик, чтобы проверить его состояние. Теперь ставим на место ролики, ставим новый ремень. Сначала одеваем его на коленвал, потом на помпу, потом на распредвалы.
Теперь остается просто зарядить ролик. Для того, чтобы его держать, можно использовать либо стандартный ключ, который довольно сложно найти в продаже, либо щипцы для стопорных колец. Затягиваем ролики, после чего собираем в обратном порядке. Перед сборкой рукой проворачиваем коленвал на два оборота. Если вращается – то все нормально.
Видео как заменить ремень ГРМ на Приоре 16 клапанов:
Источник
Операции по установке первого цилиндра Лада Ларгус в ВМТ
Для установки поршня 1-го цилиндра двигателя К7М в положение ВМТ такта сжатия выполните следующее. 1. Снимите правое переднее колесо. Ослабляйте затяжку болтов крепления колеса только на стоящем на земле автомобиле. Если работаете на смотровой канаве или эстакаде, подложите упорные бруски под колеса, затормозите автомобиль стояночным тормозом и установите переднюю часть автомобиля на надежную опору.3. Снимите ремень привода вспомогательных агрегатов (см. « »). 4. Снимите правую опору подвески силового агрегата (см. « «). 5. Выверните пять болтов крепления верхней крышки ремня привода газораспределительного механизма…
6. …и снимите крышку.
7. Проверните коленчатый вал по часовой стрелке за болт крепления шкива…
8. …до момента совмещения метки на зубчатом шкиве распределительного вала с меткой на крышке головки блока цилиндров, выполненной в виде логотипа «Dacia». Помимо меток на шкиве, на ремне привода газораспределительного вала краской нанесена риска А, которая при установке фаз газораспределения также должна быть совмещена с меткой на шкиве.
9. Выверните болт крепления шкива привода вспомогательных агрегатов…
10 … и снимите шкив

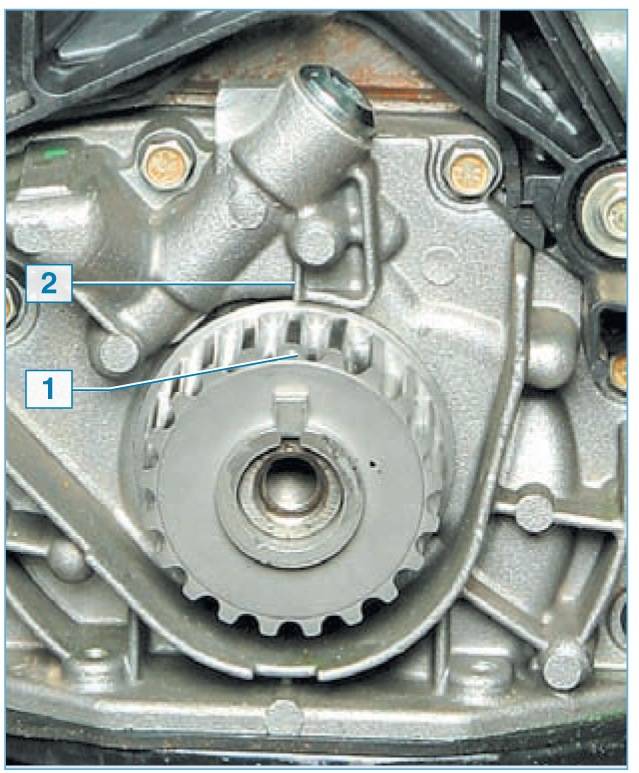

11. Проверьте совпадение меток на зубчатом шкиве коленчатого вала и на блоке цилиндров. Если метки не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять ремень привода распределительного вала и провернуть коленчатый вал до совмещения меток.
Для установки поршня 1-го цилиндра двигателя К4М в положение ВМТ такта сжатия выполните следующее.
Вам потребуются: торцовые головки «на 15», «на 18»,ТОRХ 14, ключ«на 13», отвертка с плоским лезвием…
фиксатор коленчатого вала
и фиксатор распределительных валов.
Рис. 1 Фиксатор коленчатого вала Лада Ларгус
Рис. 2 Фиксатор распределительных валов
При отсутствии специальных фиксаторов можно изготовить их по эскизам, приведенным на рис. 1 и 2.
1. Снимите правое переднее колесо. 2. Снимите верхнюю часть правого брызговика двигателя 3. Снимите ремень привода вспомогательных агрегатов (см. «Замена ремня привода генератора и помпы»). 4. Снимите правую опору подвески силового агрегата (см. «Замена правой опоры подвески силового агрегата Лада Ларгус»). 5. Выверните три болта А и отверните две гайки Б крепления верхней крышки привода газораспределительного механизма.
6. Снимите верхнюю крышку ремня привода газораспределительного механизма.
7. Вращая коленчатый вал по часовой стрелке за болт крепления шкива…
8. …установите метки на шкивах распределительных валов с логотипом «Renault» так, чтобы они немного не доходили до верхней точки.
9. Выверните головкой ТОRХ Е14 пробку отверстия для установки фиксатора коленчатого вала. Пробка находится на блоке цилиндров спереди по направлению движения автомобиля, в районе 1-го цилиндра.
10. Вверните в отверстие фиксатор коленчатого вала.
11. Доверните коленчатый вал двигателя до упора.
Для того чтобы зафиксировать в ВМТ распределительные валы, выполните следующие операции.
1. Снимите глушитель шума впуска (см. «Замена фильтрующего элемента воздушного фильтра»).
2. Подденьте отверткой с плоским лезвием заглушки распределительных валов…
3. …и выпрессуйте их из задней части головки блока цилиндров. Заглушки распределительных валов при сборке заменяйте новыми.
4. При правильной установке поршня 1 -го цилиндра в положение ВМТ такта сжатия пазы на концах распределительных валов должны занимать горизонтальное положение и быть смещены вниз относительно оси распределительных валов.
5. Зафиксируйте распределительные валы в этом положении фиксатором распределительных валов. Если пазы заняли неправильное положение и установить фиксатор невозможно, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо переустановить ремень привода газораспределительного механизма.
Статья, в которой вы узнаете, где расположены метки ВМТ на машинах ВАЗ. Фото с описанием и как выровнять их расположение.
2. Модели автомобилей ВАЗ 21083, 2110 и 2111 (универсал) ВМТ имеют на зубчатом шкиве распределительного вала (бугорок) и на задней крышке ремня привода распределительного вала (усик).
4. На зубчатом шкиве коленчатого вала у всех моторах имеется бугорок, а на крышке масляного насоса — небольшой вырез. Эти метки можно увидеть, только если будет демонтирован шкив привода генератора машины.
снятом блоке
6. Также производитель на 2106 модели отметил метками на корпусе двигателя. Длинная чёрточка «А» расположилась на крышке цепи привода распределительного вала и треугольный паз «В» на кромке ручья шкива коленчатого вала.
Плюсы и минусы облегченного маховика
Итак, давайте подведем небольшой итог, так в чем же плюсы облегченного маховика по сравнению с обычным, и каковы его минусы.
- У облегченной версии изделия центробежная и инерционная силы меньше, чем у стандартного, а это значит, что отбор мощности от двигателя при ускорении будет меньшим, этот показатель приблизительно равен 2%;
- На больших оборотах растет КПД работы мотора, так как уменьшаются инерционные и центробежные силы;
- Запуск агрегата и набор оборотов до максимальных проходят с меньшим расходом топлива.
- Если поставить на обычный мотор только облегченный аналог, то на автомобиле пропадут низы, а верхов не добавится, в итоге двигатель будет работать не в своем режиме и быстро умрет от повышенных нагрузок. Поэтому тут необходим комплексный подход где нужно правильно подогнать друг к другу все компоненты двигателя, а не только устанавливать тюнингованное изделие.
- После облегчения устройства невозможно получить явно видимый результат. Увеличение мощности на 2% и незначительная экономия топлива, это не те показатели, ради которых стоит заморачиваться. Как правило, сразу же облегчают и коленчатый вал, проводят другие работы по тюнингу двигателя, коробки передач, сцепления, распределительных валов, выпускной системы, которые в комплексе дают значительный прирост мощности и экономию. К примеру, устанавливают прямоточный глушитель.
- Способ мало эффективен при не скоростной манере езды, к примеру, при езде за 4 – 4,5 тыс. об/мин, а особенно на 9, результат будет ощутим так как увеличится момент на раскручивание от 4000 до 8000 – 9000, а при езде до 3 тыс. об/мин результат будет практически незаметен. Если автомобиль будет постоянно ездить груженный, по бездорожью, то с легким маховиком машина будет дергаться, быстро терять обороты, глохнуть, причина – отсутствие достаточной инерции. Поэтому целесообразно устанавливать облегченный маховик только на спортивные автомобили или, как уже отмечалось выше, на обычные, но с доработкой других систем.
- Необходимость в точной балансировке тюнингованного изделия вместе с шкивом ремня генератора и коленчатым валом.
- Прочностные характеристики облегченного устройства значительно ниже, заложенных на заводе, поэтому гарантировать стабильную и продолжительную его работу невозможно.
- Сложность изготовления своими руками, так как изделие должно быть идеально отбалансировано. Для гарантированно качества маховик облегчают на цифровом координатном станке;
- Высокая стоимость, если покупать на авторынке.
Зачем менять ремень ГРМ на Приоре
Зачем нужен этот ремень, скорее всего, объяснять не нужно. Вообще, наверное, не нужно объяснять и того, для чего его менять, однако, есть пытливые умы, которым много информации требуется просто для общего развития. А по сему, приступим.
Итак, ремень приводит в движение газораспределительный механизм, а именно, распределительный вал. Тот, в свою очередь, поднимает клапана, которые движутся навстречу поршню в момент такта выхлопа. Но они вовремя опускаются в седло, поэтому ничего плохого не происходит. Если фазы ГРМ нарушены, а именно это нарушение и происходит при обрыве ремня, может случиться так, что распределительный вал встанет в одном положении, когда, например, открыт впускной клапан в первом цилиндре.
В момент, когда поршень пойдет вверх, он просто загнет клапан. Ремонт отечественного автомобиля в таком случае обойдется примерно в 15 тысяч рублей, в то время как за ремонт головки иномарки придется отдать от 30 тысяч наших деревянных. Поэтому следить за ремнем, а лучше просто за пробегом, обязательно. Заводом регламентируется промежуток в 70000 километров для этого узла. Есть молодцы, которые проезжали больше сотни, но 127 мотор гнет клапана, еще как гнет.
Как выставить зажигание на приоре 16 клапанов
Проверка/регулировка установки угла опережения зажигания
Углом опережения зажигания называется угол, на который поворачивается коленчатый вал между моментами воспламенения смеси в каждом очередном цилиндре. Измерение производится относительно ВМТ конца такта сжатия соответствующего поршня, результат выражается в углах до или после ВМТ
В идеале воспламенение воздушно-топливной смеси в камере сгорания цилиндра должно производиться в момент прохождения поршнем положения ВМТ конца такта сжатия. При этом взрывообразно нарастающее давление в цилиндре будет толкать поршень вниз, вызывая тем самым вращение коленчатого вала двигателя. Ввиду того, что искрообразование между электродами свечи/воспламенение смеси занимает некоторое время (доли секунды), поджиг должен производиться немного раньше момента достижения поршнем положения ВМТ, иначе максимальное толкающее поршень давление не будет достигнуто, что приведет к снижению развиваемого двигателем крутящего момента.
Если установить угол опережения зажигания на 10° перед ВМТ, то воспламенение воздушно-топливной смеси в каждом из цилиндров будет происходить в момент, когда соответствующий поршень займет соответствующее положение (10° перед ВМТ конца своего такта сжатия). Сказанное остается верным лишь во время работы двигателя на холостых оборотах. Добиться максимальной эффективности отдачи двигателя/экономии расхода топлива можно добиться, если процесс сгорания смеси в цилиндрах будет завершаться в пределах 23° после ВМТ соответствующего поршня.
По мере нарастания оборотов двигателя поршни начинают двигаться быстрее, при этом свечи зажигания должны производить воспламенение воздушно-топливной смеси так, чтобы ее сгорание происходило даже немного ранее момента, когда соответствующий поршень достигнет положения ВМТ. При установке слишком раннего зажигания нарастающее давление в цилиндре будет препятствовать продвижению поршня вверх, что приводит к возникновению характерного стука, в просторечии именуемого детонацией. Слишком позднее зажигание, как уже говорилось выше, приводит к заметному снижению эффективности отдачи двигателя.
На ободе шкива коленчатого вала и крышке привода ГРМ предусмотрены специальные установочные метки. При этом метка на шкиве соответствует положению ВМТ конца такта сжатия поршня первого цилиндра, к проводу свечи зажигания которого следует подключать стробоскоп при проверке/регулировке установки угла опережения зажигания (следите, чтобы электропроводка подключения стробоскопа не касалась лопастей вентилятора системы охлаждения!). При этом вспышки лампы будут происходить синхронно моментам искрообразования между электродами данной свечи. Направив луч стробоскопа на обод шкива, можно легко определить положение поршня первого цилиндра в момент начала воспламенения смеси, — метка на ободе шкива “замрет” напротив соответствующего деления закрепленной на крышке привода ГРМ шкалы. В ходе регулировки опережения зажигания необходимо добиться соответствия нормативным для данной модели автомобиля требованиям (см. далее).
Ремень ГРМ занимает важное место в процессе работы всего автомобиля. Без него невозможна работа двигателя, так как он обеспечивает синхронизацию движения валов двигателя: коленчатого и двух распределительных
Ревизия ремня проводится каждые 40-50 тысяч километров. Заменить ремень — это непростая задача, так как если неправильно выставить на ГРМ метки, Приора ваша надолго окажется в ремонте.
Халатное отношение и игнорирование этой процедуры станет причиной деформации клапанов. А это дорогостоящий ремонт. Поэтому подготовьтесь к замене ремня основательно: вам необходим специальный инструмент и напарник. Процесс замены состоит из нескольких этапов.
Что будет, если не поменять привод?
Замена ремня газораспределительного механизма на «Приоре» должна осуществляться своевременно, нельзя затягивать дело до того момента, пока произойдет обрыв. В противном случае суммарные расходы на осуществление ремонта могут очень неприятно удивить вас. Это обусловлено тем, что отсутствуют на поршнях выемки под клапаны. По этой причине обрыв ремня приводит к непосредственному контакту клапанов и поршней. После этого обычно клапаны гнутся, и их нужно только менять.
Если все происходит на больших оборотах, то вообще последствия катастрофические – поршни обрываются, шатуны деформируются. Дабы не подвергать себя таким рискам, рекомендуется своевременно контролировать состояние ремня и роликов ГРМ. А самое главное – проверяйте совпадение меток ГРМ на «Приоре» и натяжение приводного ремня! Если он чересчур натянут, то он будет быстрее изнашиваться.
Как установить фазы Газо-Распределения по меткам на ВАЗ 2170-ВАЗ 2172?
1) Для установки в начале снять все крышки будет нужно которые препятствуют и не дают добраться до механизма ГРМ, для снятия первой крышки вывесить при помощи домкрата правое переднее колесо будет нужно и снять после чего его с автомобиля (Как снять колесо, читайте в статье: «Замена колеса на автомобиле»), а когда оно будет снято, отверните при помощи отвёртки один единственный винт который грязезащитный щиток крепит к подкрылку (Он указан красной стрелкой) и два специальных винта под которые только ключ TORX T30 подойдёт (Они указаны синими стрелками) и как всё будет откручено, снимите грязезащитный щиток с автомобиля как это на второй фотографии показано.
2) Теперь открывайте на машине капот потянув ручку открывания которая находится в салоне и как только он будет открыт, разыщите в боковой части двигателя крышку ГРМ и после этого её снимите, отвернув шестигранным ключом «на 5» все болты с шестигранными головками которые её крепят.
3) Далее придётся вставлять всё по меткам, делается это не сложно особенно если фазы Газо-Распределения не сбиты, в общём подлезьте снова под то место где у вас снято колесо и грязезащитный щиток и там будет шкив генератора и болт который его крепит (Болт указан красной стрелкой), его прокручивать тяжело но всё же возможно и кстати, нейтральную передачу не забудьте включить и если будет болт тяжело крутится, то свечи зажигания снимите (О том как снять свечи, читайте в статье: «Замена свеч зажигания на автомобиле»), но можно и не снимать (Всё делайте на своё усмотрение) но в этом случае болт сложно крутить будет и кстати болт по часовой стрелки крутите, до того пока все метки не совпадут которые в пункте ниже указаны (В пункте 4, обязательно его прочтите).
Примечание! Кроме вращения болта есть ещё два способа, они по проще, но в этом случае колесо накинуть придётся, делаются следующим образом, включается четвёртая передача и автомобиль прокатывается до совпадения тех же самых меток (Это второй способ, первый в пункте 3 был указан), либо третий способ, вывешивается любое из передних колёс, так же включается четвёртая передача и руками колесо крутиться, до совпадения тех же самых меток, каким способом воспользуетесь вы, думайте сами, так к слову, последние два самые простые если у вас пневмо ключа нет конечно который сам за вас всю работу сделает, а вы будете только лишь на кнопочку нажимать!
4) Ну и насчёт меток скажем, всего их на 16 клапанных автомобилях четыре и ещё четыре на других элементах (Корпусах) куда метки и должны смотреть, сейчас объясним по подробней, во-первых начнём с распределительных валов, когда болт крепления шкива будете крутить или же колесо вывешивать и его крутить, добейтесь того, чтобы метки которые на распределительных валах присутствуют (Метки А), совпали с метками на крышки (Метки Б), кроме того если эти метки совпадут, так же обязательно должна будет совпасть метка маховика (Там риска, смотрите фото 3) с треугольным вырезом и кстати чтобы эту метку на маховике увидеть, вынуть резиновую заглушку будет нужно как это на фото 2 показано и в завершение, разыщите последнюю метку, для этого снимите шкив генератора с автомобиля (Как его снять, читайте в статье: «Замена ремня ГРМ на ВАЗ», пункт 3 прочтите) и перед вашими глазами будет шкив коленчатого вала, на котором нанесённая метка должна будет совпасть с меткой на корпусе масляного насоса (см. фото 4), если все эти метки совпали то всё хорошо и регулировать ничего не нужно, или если вы работу проводили чтобы снять ремень ГРМ к примеру, то после выставления меток можете приступать к работе, но есть одно Но! Если метки не совпали, то это говорит о том что фазы нарушены и нуждаются в срочной регулировки (Автомобиль заводить в таком случае категорически запрещено, дабы клапана с поршнями не встретились), регулировка делается не сложно, снимается ремень ГРМ (Как это сделать вы можете посмотреть в статье, ссылка на которую дана чуть-чуть выше, а называется она: «Замена ремня ГРМ на ВАЗ») и после чего прокручиваются необходимые шкивы до совпадения меток, после того как всё выставлено, ремень ГРМ устанавливается на своё место.

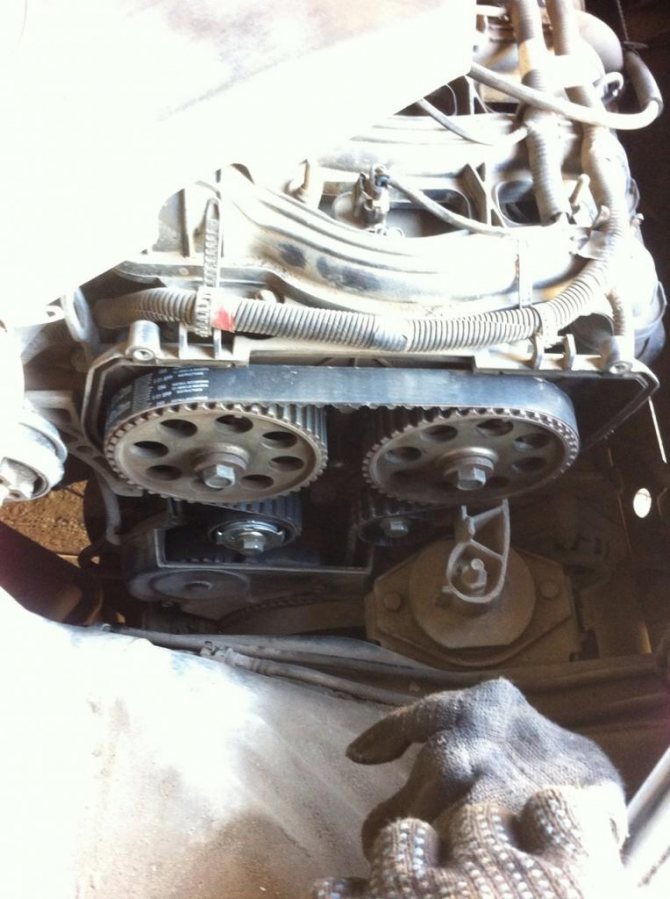

Метки распредвала
В моторе ВАЗ 21126 используют два распределительных устройства. Один из них нужен для оптимальной работы впускных клапанов, а второй устанавливается для того, чтобы регулировать движение выпускных клапанов.
У каждого распределительного вала имеется свой собственный шкив, который не рекомендуется заменять другим. Этот шкив дает возможность правильно работать механизму распредвала. С правой стороны на шкиве устанавливается датчик фаз.

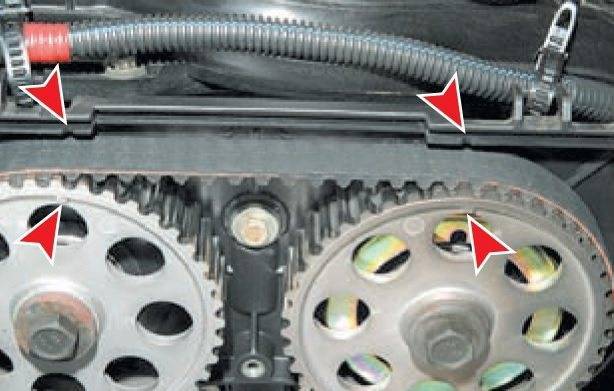

Именно на шкивах расположены метки. Они находятся на венце выступа в нижней части. Опытные механики назвали их подвижными, так как они двигаются вместе с вращением распредвала.
Внимание! Начинающие автовладельцы должны помнить, что метки имеют разные размеры. Все зависит от изготовителя, который делал шкив
Чтобы увидеть метки, опытные механики советуют протирать чистой ветошью шкив, чтобы избавиться от грязи и пыли. Тогда можно будет заметить небольшую выемку на металле.

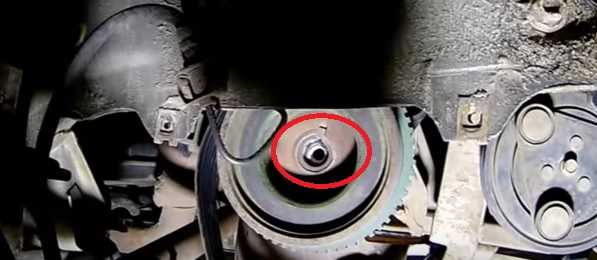

А вот метки коленвала помогут одинаково работать всем деталям двигателя 126 от транспортного средства Лада. На выходе коленчатого вала есть шестеренка. А соединяется с устройством эта шестеренка посредством шпонки. Именно там находится метка для верной установки деталей. Так как при неверном положении, шпонка просто не встанет как полагается.

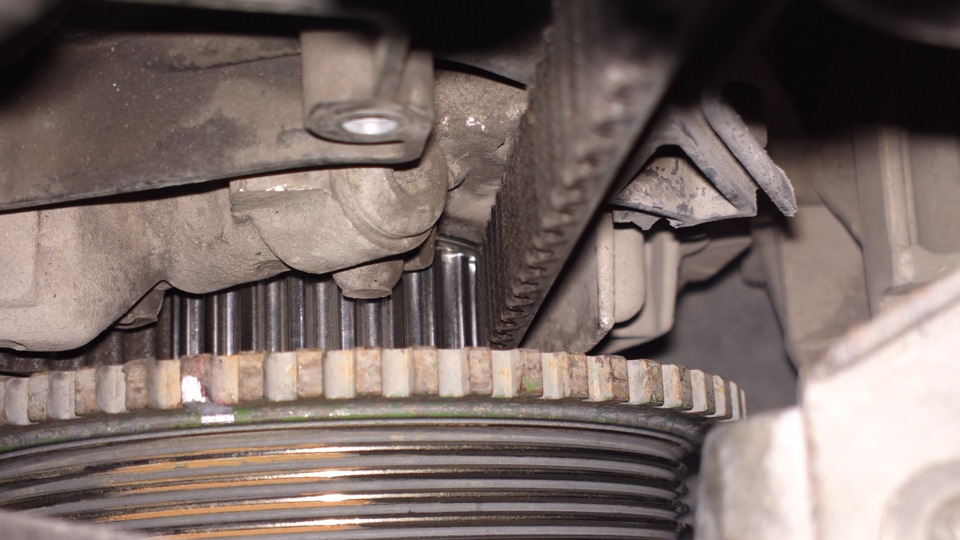

Насечка выполнена в виде прорези или конусного отверстия. Ее находят с наружной стороны шкива двигателя.

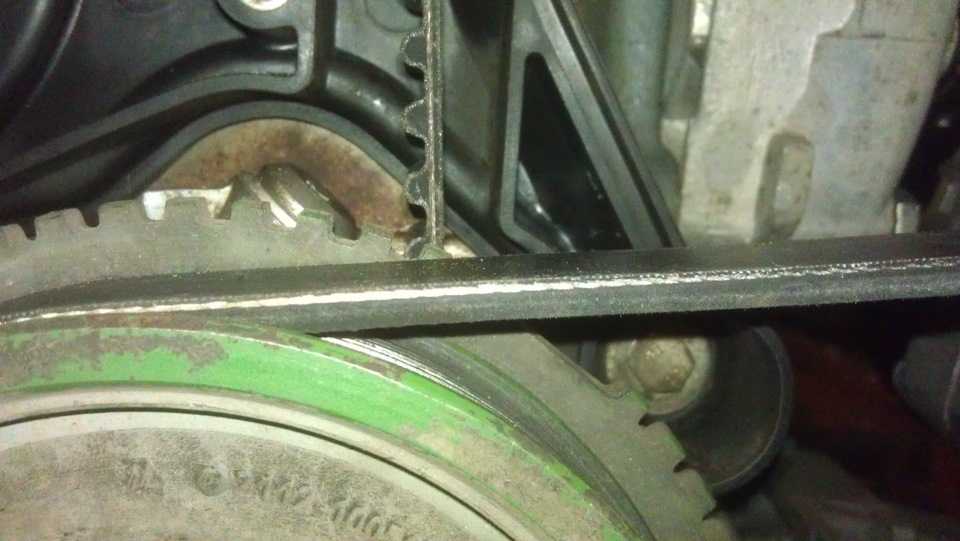

На внешний корпус двигателя также наносят дополнительные ориентиры, чтобы не ошибиться при выставлении меток. Для этого устанавливают еще одну метку на заднюю сторону корпуса ремня ГРМ. Она нужна для правильного выставления шкивов распредвалов.
Похожая статья 8 и 16 клапанные двигатели Приоры
Другая насечка находится на масляной помпе двигателя. Она нужна для верной ориентации коленвала. А трудно отыскать будет последнюю метку. Она находится на маховике.
В корпусе маховика находится небольшой вырез. По стандарту он прикрыт резиновой заглушкой. Ее вытаскивают и вставляют плоскогубцами.
Проводим установку на ВАЗ 2101-ВАЗ 2107
Примечание!
Начните со снятия головки блока цилиндров с двигателя автомобиля! (Подробнее описано в статье: «Про фазы газораспределения по меткам » в пунктах «1-10»).
Способ 1
Стоя рядом с подкапотным пространством просуньте руку глубоко вниз и проверните специальным ключом по часовой стрелке гайку крепления шкива коленвала. Она указана красным на фото ниже.
Примечание!
При отсутствии вышеописанного инструмента воспользуйтесь головкой «на 36», сняв сперва защиту картера (этот процесс подробно описан в статье: «Замена защиты картера »). Теперь с помощью головки проверните гайку коленвала, но только уже не с верхней, а с нижней части автомобиля.
Метод 2
Сядьте в автомобиль, включите четвёртую передачу, проедьте несколько метров до того, пока все метки не совпадут между собой.
Способ 3
Вам понадобится домкрат. Воспользовавшись им, вывесите одно из задних колёс автомобиля, включите 4-ю передачу и рукой прокрутите по ходу движения автомобильное колесо.
Примечание!
Во всех способах, прокручивать колесо необходимо до момента схождения меток!
Как убедиться, что метки совпали?
1) После снятия головки воспользуйтесь одним из трех вышеперечисленных способов по выставлению меток.
2) Проверьте установились ли метки газораспределительного механизма относительно корпусных меток, для этого:
Подойдите к подкапотному пространству автомобиля и сверьте совпадение метки звездочки распределительного вала с меткой на корпусе.
Метки ВМТ нанесены на зубчатом шкиве распредвала (выступ) и на задней крышке ремня привода распредвала (усик).
Кроме того, метки ВМТ нанесены на маховике (риска) и шкале заднего щитка картера сцепления (треугольный вырез). Для наглядности снята коробка передач.
Дополнительно метки ВМТ нанесены на зубчатом шкиве коленвала (точка) и крышке масляного насоса (треугольный вырез). Метки ВМТ видны только при снятом шкиве привода генератора.
1. Откройте на автомобиле ваз 2108, ваз 2109, ваз 21099 капот и отверните три винта крепления передней крышки ремня привода распредвала. Снимите переднюю крышку ремня привода распредвала.
2. Проверните коленвал за болт крепления к нему шкива 3 привода генератора до совпадения меток ВМТ на шкиве распредвала и задней крышке. Можно также проворачивать коленвал за болт крепления шкива 2 генератора. Запрещается проворачивать коленвал за болт крепления шкива 1 распредвала.
3. Выньте заглушку из отверстия в картере сцепления и проверьте совпадение меток ВМТ на маховике.
2.4. Установка поршня первого цилиндра в положение ВМТ такта сжатия
ОБЩИЕ СВЕДЕНИЯ
Предупреждение
Проворачивайте
коленчатый вал только за болт крепления к нему шкива (запрещается проворачивать
коленчатый вал за шкив распределительного вала).
Рекомендация
Поскольку неудобно проворачивать коленчатый вал за болт крепления к нему шкива,
можно сделать это следующими способами:
1. Включите любую передачу (лучше 4-ю) и медленно прокатите автомобиль до совпадения
метки на шкиве распределительного вала с меткой на задней крышке ремня привод…
Сообщества › Лада Приора (Lada Priora Club) › Блог › Метки ГРМ
Вчера произошла у меня неприятность — развалился подшипник в помпе, но ремень ГРМ уцелел и двигатель не заглох (вовремя успел остановиться и заглушил его с ключа). Сегодня друг мне заменил помпу, ролики и сам ремень. Когда завели двигатель, то слышны посторонние щелчки — такое чувство будто клапана слег касаются поршня (метки на шкивах валов друг выставлял с меткой на шкиве привода ГРМ). Насколько знаю еще есть метка с другой стороны и в кожухе сцепления есть специальное окно, чтобы эту метку увидеть. Может кто подскажет в чем именно у нас косяк и с какой меткой нужно совмещать метки на шкивах распредвалов?
Комментарии 28
Сам недавно менял грм, все гуд, выставил метку на маховике, друг воткнул отвертку в венец чтоб не сдвинулся маховик, а я накинул ремень, шкивы по ходу поправлял по меткам, завел и все гуд. Кстати не фиксируя маховик сначала потерял метку выставляя распредвалы.
пробег 85500), просто прошлый владелец на 60-ти тысячах менял ремень только, а лучше менять все в совокупности — ремень, ролики и помпу)
Как определяется ВМТ
Для определения ВМТ можно использовать различные методы. Наиболее простые, но и менее точные, не потребуют каких-либо финансовых затрат, на приобретение дополнительных инструментов. Высокоточные способы выставления ВМТ осуществляются с применением специальных приборов. Для применения таких устройств не нужно приобретать специальных знаний или навыков, но некоторая последовательность действий должна быть обязательно соблюдена.
Определение ВМТ различными способами может занимать неодинаковое количество времени. По этой причине, следует обязательно разобраться с приоритетами. То есть, что является более важным, точность определения верхней мертвой точки или временные затраты на выполнение этой работы.
Как определить ВМТ первого цилиндра
При выполнении большинства настроечных операций требуется установка поршня первого цилиндра в верхнюю мертвую точку. Эта работа может быть выполнена по следующим методикам:
Совместить метку на шкиве коленвала с отметкой на корпусе двигателя. Очень простой способ, но может использоваться только на полностью собранном и отрегулированном силовом агрегате. Способ очень точный, но только при отсутствии значительных зазоров между выемкой на шкиве и шпонкой коленвала. При износе фиксатора или его отсутствии могут отмечаться очень значительные отклонения, которые не позволят выполнить работу по определению ВМТ первого цилиндра без использования специального оборудования
При длительной эксплуатации или во время неосторожного выполнения ремонтных работ риска на шкиве коленчатого вала может быть повреждена, что также может сделать невозможной точную установку положение первого цилиндра в верхней мертвой точке.
Поместить в верхнее пространство камеры через свечное отверстие какой-либо предмет и прокрутить коленвал до точки, когда элемент будет вытолкнут из цилиндра на максимально возможное расстояние. В качестве основной детали «измерительного инструмента» можно использовать бумагу, которую сворачивают тонкой трубочкой в несколько слоев и устанавливают вместо свечи
Применение мягких материалов является приоритетным, ведь в противном случае можно повредить поршень, цилиндр или резьбу свечного отверстия.
Применение специального индикатора. Вместо свернутой бумаги может применяться профессиональный инструмент, с помощью которого можно с высокой степенью точности определить положение поршня в верхней мертвой точке. Использовать такой прибор очень просто: достаточно установить его вместо свечи зажигания и проворачивая коленвал зафиксировать положение поршня, когда на циферблате будет показано наивысшее значение. Для повышения точности определения ВМТ рекомендуется прокрутить коленвал на 2 полных оборота.
Какой именно способ применять для выставления верхней мертвой точки в цилиндре будет зависеть от многих факторов. Если ремонт автомобилей является профессией или хобби, то потребуется приобрести индикатор. Стоимость такого устройства относительно невелика. При правильном использовании прибор можно эксплуатировать практически неограниченное количество времени.
Для разового измерения достаточно применить «дедовский» метод, а также использовать способ выставления ВМТ посредством меток на коленвале.
