Нет подзарядки аккумулятора Лада Приора (ВАЗ 2170, 2171, 2172)
| На автомобиле два источника тока — Аккумулятор и генератор. Аккумулятор используется при пуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при неработающем двигателе. Когда двигатель работает, основной источник тока — генератор обеспечивает электрическим током все потребители, включая систему зажигания, и заряжает аккумуляторную батарею. |
| Если в комбинации приборов горит красная лампа разряда аккумулятора, значит, ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумулятора. Эксплуатация автомобиля с горящей сигнальной лампой разряда аккумулятора недопустима, так как иногда причиной загорания лампы может быть короткое замыкание проводки, приводящее к пожару в моторном отсеке автомобиля. Остановите автомобиль, заглушите двигатель и установите, какая неисправность привела к загоранию лампы. |
Проверка электрооборудования
| 1. Проверьте, не оборван ли ремень привода генератора. Если произошел обрыв, замените ремень и отрегулируйте его натяжение (смотрите «Замена ремня генератора»). |
| 2. Если ремень цел, проверьте и при необходимости отрегулируйте его натяжение (смотрите «Натяжение ремня генератора»). |
| 3. Если ремень натянут нормально, проверьте, не перегорел ли предохранитель F1 в монтажном блоке предохранителей и реле. Расположение предохранителей и их номиналы указаны в настоящем руководстве (смотрите «Неисправности электрооборудования»), в руководстве по ремонту автомобиля, электрической схеме, на корпусе монтажного блока и на самих предохранителях. Если предохранитель перегорел, замените его, пустите двигатель и проверьте, погасла ли лампа разряда аккумулятора. Если лампа погасла, можно продолжать движение. |
|
| 6. …и к генератору. Провода могут быть оборваны, обломаны внутри изоляции или иметь окисленные или ненадежные контакты. Устраните неисправность и пустите двигатель. Если появился ток зарядки, можно продолжать движение. |
| Если после принятых мер лампа зарядки продолжает гореть при работающем двигателе, то возможная причина неисправности кроется в самом генераторе. Причин может быть несколько, и устранять их лучше в условиях автосервиса или гаража, а вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит, чтобы до них добраться. |
|
| Проверка на автомобиле. |
| Вам потребуются: отвертки с плоским и крестообразным лезвием, ключ «на 12» (два), вольтметр постоянного тока, мегомметр. |
| 1. Отведите резиновый чехол и подсоедините провод «+» к клемме «В+» генератора, а провод «–» к корпусу генератора. |
| 2. Пустите двигатель и включите фары автомобиля. |
| 3. Через 15 мин работы двигателя на средних оборотах замерьте напряжение, оно должно быть в пределах 14,4–15,1 В. Если наблюдается недозарядка или перезарядка (напряжение не укладывается в заданные пределы), замените регулятор напряжения. |
Проверка генератора на автомобиле
Перед снятием генератора для производства ремонта необходимо определить вероятную причину неисправности. Для этого потребуется вольтметр или мультиметр для замера напряжения на клеммах аккумулятора. Ни в коем случае не проверяйте исправность генератора путём снятия клеммы с аккумуляторной батареи, это может привести к выходу из строя электронных блоков автомобиля. Для проверки необходимо замерить напряжение на клеммах аккумулятора при средних оборотах двигателя без включения и с включенной нагрузкой. В качестве нагрузки достаточно включить дальний сват фар, за исключением случаев применения в фарах светодиодных ламп. Напряжение не должно выходить за пределы значений 13,5 – 14,5В. Если напряжение выше допустимого максимума, то неисправен регулятор напряжения или плохой контакт с корпусом генератора его минусового контакта. Так же регулятор чаще всего неисправен при полностью отсутствующей зарядке, то есть если напряжение на аккумуляторе при работающем двигателе не поднимается совсем. Если напряжение без включения нагрузки нормальное, но при включении нагрузка падает, при этом приводной ремень не изношен и натянут, то вероятнее всего пробит один или несколько диодов выпрямительного блока. Подробно как проверить генератор можно прочитать в статье «Неисправность генератора».
Будет полезно: Почему нельзя постоянно доливать масло вместо замены на новое?
Как снять РН
Извлечь старый регулятор можно без заезда на СТО. Для этого необходимо проделать следующие операции:
- Отсоединить клеммы с АКБ.
- Ключом на 10 открутить гайки со шпильки и отключить силовой кабель.
- Отстегните три защелки на пластиковом кожухе. После этого открывается доступ к регулятору.
- Далее выкрутите два винтика ключом на 8 и отсоедините еще один провод.
- После этого можно извлекать заводской РН и заниматься установкой 3-уровневого.
Отметим, что установка нового генератора происходит в обратной последовательности. Есть лишь одна особенность: требуется вывести два провода для модуля управления
Очень важно, чтобы модуль управления был закреплен очень хорошо, а также не было вероятности попадания туда влаги
Признаки неисправности
Так, в случае пониженного напряжения аккумуляторная батарея попросту не будет заряжаться. То есть, утром вы не сможете завести машину, возможно даже не засветятся лампы на приборной панели или неприятности возникнут во время движения. Например, тусклые фары в темное время суток, неустойчивая работа электросистемы (проблемы с электроприборами — дворниками, обогревателями, магнитолой и так далее).
В случае повышенного напряжения велика вероятность уменьшения уровня электролита в банках аккумулятора, или его выкипание. Также может появиться белый налет на корпусе АКБ. При перезарядке батарея может вести себя неадекватно.
Признаки, неисправности, ремонт генератора и регулятора напряжения
Кроме этого, еще можно выделить следующие признаки неисправности регулятора напряжения (в отдельных случаях некоторых из них могут как иметь место, так и отсутствовать, все зависит от конкретной ситуации):
- при включении зажигания на приборной панели не светится контрольная лампочка (хотя это может быть признаком и других неисправностей, например, того, что он перегорела, отпал контакт и так далее);
- после запуска не гаснет индикатор аккумулятора на приборной панели, то есть, имеют место явные неисправности в зарядке АКБ;
- яркость свечения фар становится зависима от оборотов двигателя (это можно проверить где-нибудь в безлюдном месте, установив автомобиль напротив стены и погазовать — если при этом свечение будет меняться, то, скорее всего, регулятор напряжения неисправен);
- машина перестала нормально заводиться с первого раза;
- постоянно происходит быстрый разряд аккумуляторной батареи;
- при превышении количества оборотов двигателя свыше 2000 об/мин индикаторы на приборной панели отключаются;
- динамические характеристики машины падают, особенно это заметно на высоких оборотах двигателя;
- в некоторых случаях может закипеть аккумуляторная батарея.
Какие признаки укажут, что щетки генератора вышли из строя
Понять, что щетки генератора пришли в непригодность на Приоре с ГУР или кондиционером, помогут следующие внешние признаки:
- длина осматриваемого элемента;
- если при осмотре будет обнаружено, что длина щеток менее 5 мм, их обязательно нужно заменить;
- также замена потребуется в том случае, если внешний вид щеток укажет на неравномерную изношенность, то есть один элемент окажется сильно стертым, а второй будет новеньким. Неравномерная изношенность данных элементов обязательно негативно отобразится на работе генератора, поэтому специалисты рекомендуют их непременно заменить.
После того как качественные щетки приобретены (желательно отдавать свой выбор известным производителям), можно приступать к сборке всего элемента и установке генератора на прежнее место. Но как уже было сказано ранее, такой процесс удастся осуществить и без его снятия, что, разумеется, должен решить каждый автовладелец самостоятельно. Эти операции, как многие понимают, совершаются в обратном порядке, а после заключительного этапа обязательно проверяется, эффективно ли работает весь генератор.
Если замена изношенных щеток будет произведена правильно, и проблема с зарядкой аккумуляторной батареи заключалась именно в изношенности этих комплектующих, то автовладелец решит этот вопрос, причем без помощи сотрудников СТО, чем и сэкономит немало собственных денежных сбережений. Сам процесс замены довольно прост, но если все же в ходе работы возникнут трудности, можно в любое время просмотреть обучающее видео на интернет-ресурсе, которое предоставляют профессионалы своего дела, выбрав для просмотра самое подходящее время.
Как отремонтировать регулятор напряжения? На современных автомобилях — никак. Он просто неремонтопригоден и вышедшую из строя деталь просто заменяют на новую. Теоретически, даже электронный бесконтактный регулятор напряжения можно и починить — но мало кто этим занимается — нет смысла.
Итак, как происходит замена регулятора напряжения на Приоре? Сначала следует выключить зажигание и отсоединить минусовую клемму от аккумулятора из соображений сохранности электрооборудования и вашей безопасности.
Внимательно следите, чтобы не перепутать провода, идущие на регулятор напряжения генератора Приоры — в противном случае можно угробить как реле-регулятор, так и сам генератор.
На автомобиле Лада Приора регулятор напряжения установлен отдельно от генератора. Чтобы снять реле-регулятор, нужно отвернуть гайки, которыми прибор крепится к кузову. До этого нужно пометить изолентой, скотчем или маркером взаимное расположение проводок, ведущих к контактам регулятора, и сами контакты.

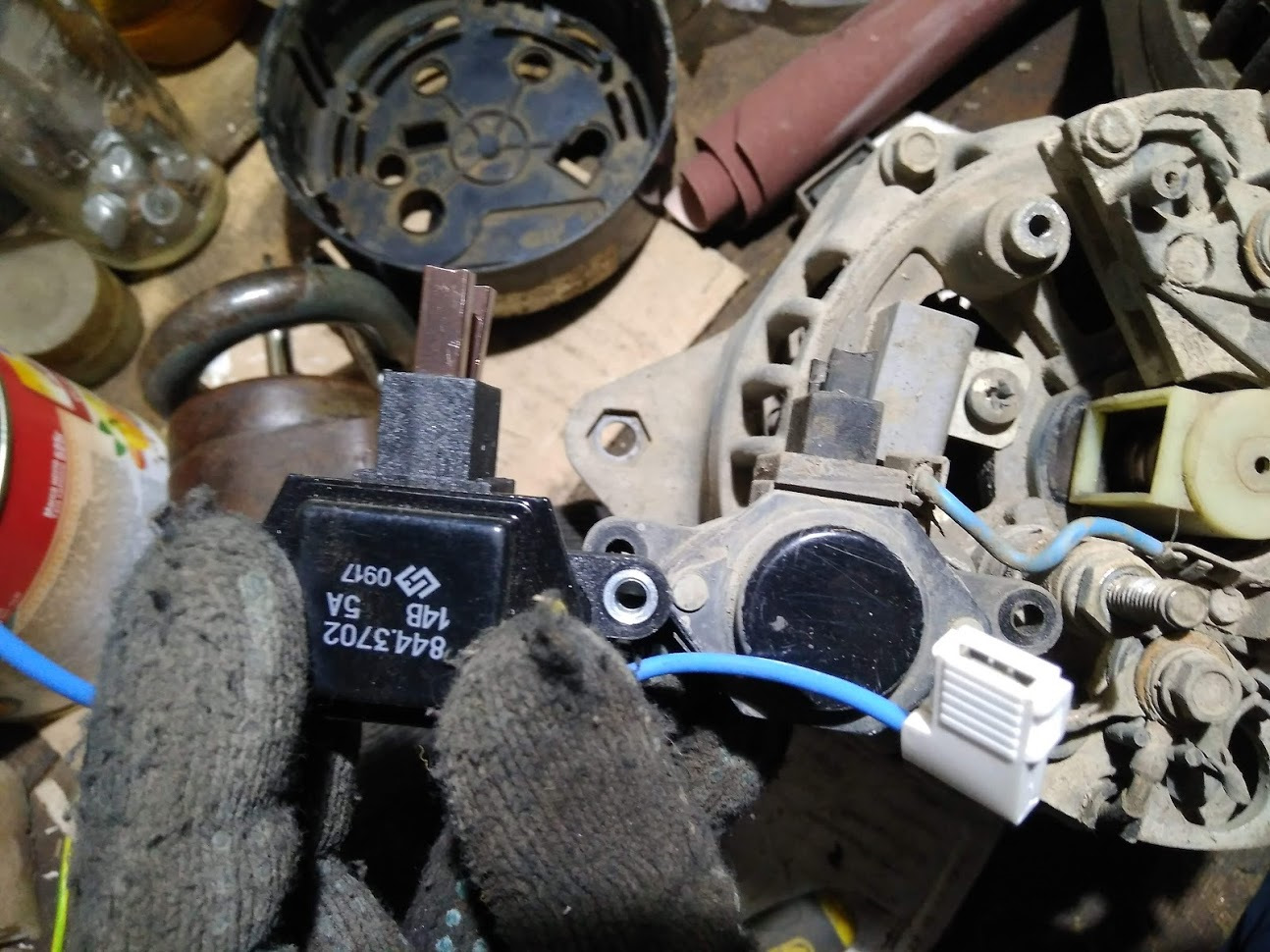

Теперь можно устанавливать новый регулятор напряжения на Приору взамен старого. Обязательно нужно проверить контакты там, где реле-регулятор соединяется с генератором, а также натяжение ремня генератора. Всё, подключаем аккумулятор, затягиваем клеммы и проверяем работу. И, конечно, смотрим, чтобы на автомобиле Лада Приора напряжение бортовой сети не скакало, а было ровным.
Если же реле-регулятор установлен в одном корпусе с генератором, то алгоритм несколько иной. После снятия минусовой клеммы с аккумулятора, отсоединяем провода, идущие к генератору (его самого снимать не нужно).
Размыкаем штекеры, или отвинчиваем крепления реле-регулятора, в зависимости от конструкции агрегата. Снимаем пластмассовый кожух генератора, находим реле-регулятор. Отворачиваем гайки крепления, отсоединяем винт крепления к шине. Извлекаем. Осталось установить новый реле-регулятор — эту процедуру выполняем в порядке, обратном снятию.
Чтобы проверить работу нового прибора, в данном случае, нужно полностью зарядить аккумулятор, подключить его как положено, запустить двигатель на оборотах около 2500-3000 в минуту. Универсальным тестером или специальным вольтметром необходимо измерить напряжение на клеммах аккумулятора.
Щетки генератора Приора: как правильно заменить и сделать это самостоятельно
Если хозяин Приоры заметил, что исчезает зарядка с АКБ, прежде всего, ему необходимо проверить, в каком состоянии находятся щетки генератора. Конечно, поначалу зарядка снижается несущественно, но если неполадка не устраняется вовремя, то заряд очень скоро пропадет вовсе. Выправить данную неполадку поможет замена щеток генератора Приора, которые явно износились.
Важно! Щёточный механизм генератора на Приоре не подлежит ремонту. Если произошла любая поломка, потребуется исключительно смена вкупе со щетками. Поскольку этот процесс не столь сложен, выполнить все можно и самостоятельно
Поскольку этот процесс не столь сложен, выполнить все можно и самостоятельно
Следует лишь учесть рекомендации профессионалов
Поскольку этот процесс не столь сложен, выполнить все можно и самостоятельно. Следует лишь учесть рекомендации профессионалов.
Какой инструментарий необходим для работы
Перед тем как поменять щетки на генераторе, подготовьте инструменты, которые потребуются вам для работы:
- плоская отвертка;
- ключ – лучше, если это будет рожковой (размером на 13);
- автомобильная головка с воротком (размер 10).
Меняем щетки генератора, последовательность процесса
Произвести замену щеток генератора на Приоре, которые износились, вполне можно и без его съема. Но, как утверждают специалисты своего дела, все же процесс упрощается, если замену генератора предваряет извлечение его из обычного месторасположения.
Важно! Проводя какие бы то ни было работы с генератором (замена ли, починка и так далее), непременно отсоединяйте аккумуляторную батарею. После снятия генератора на Приоре, замена производится следующим образом:. После снятия генератора на Приоре, замена производится следующим образом:

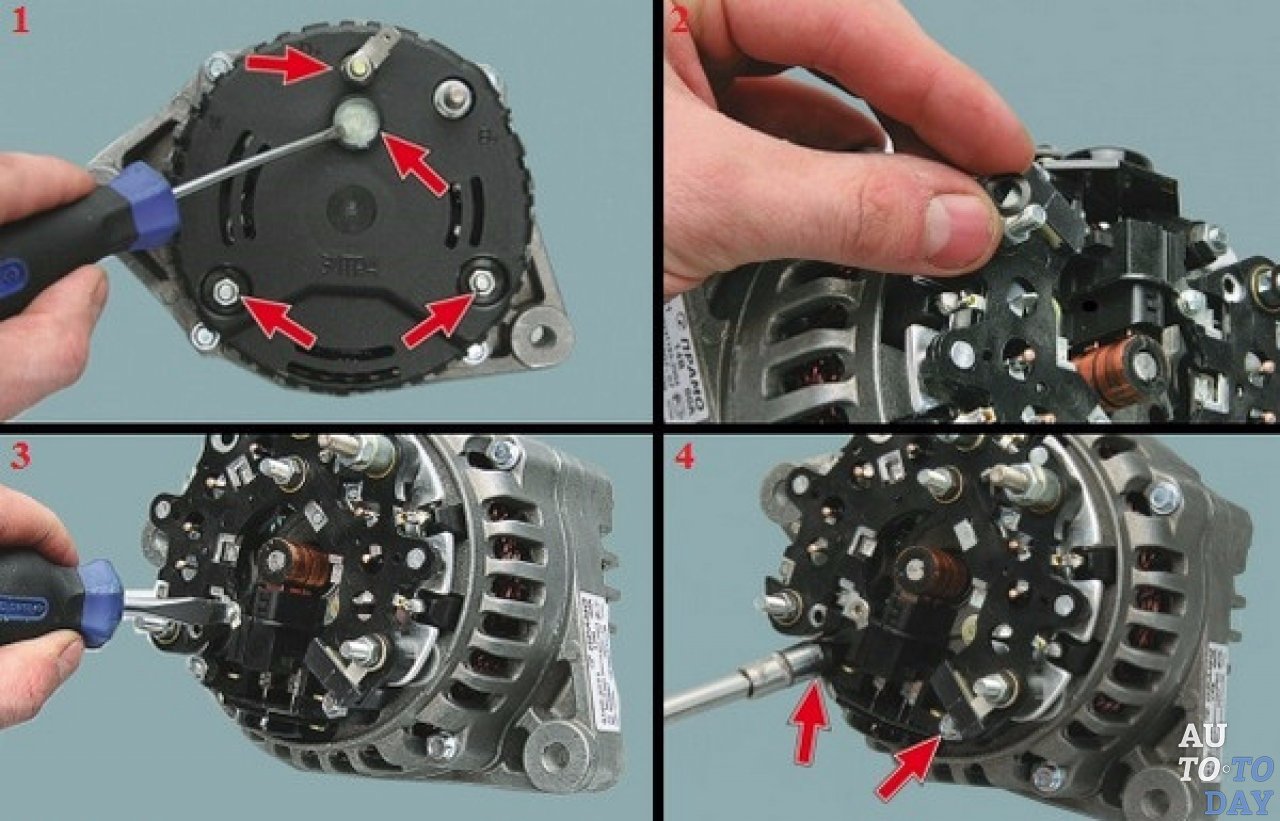

После снятия генератора на Приоре, замена производится следующим образом:
После снятия генератора на Приоре, замена производится следующим образом:
- отверткой извлеките пластиковую крышку, которая предназначена для защиты устройства. Проделав это, вы получаете доступ к щеткам;
- отсоедините от них соединительный штекер;

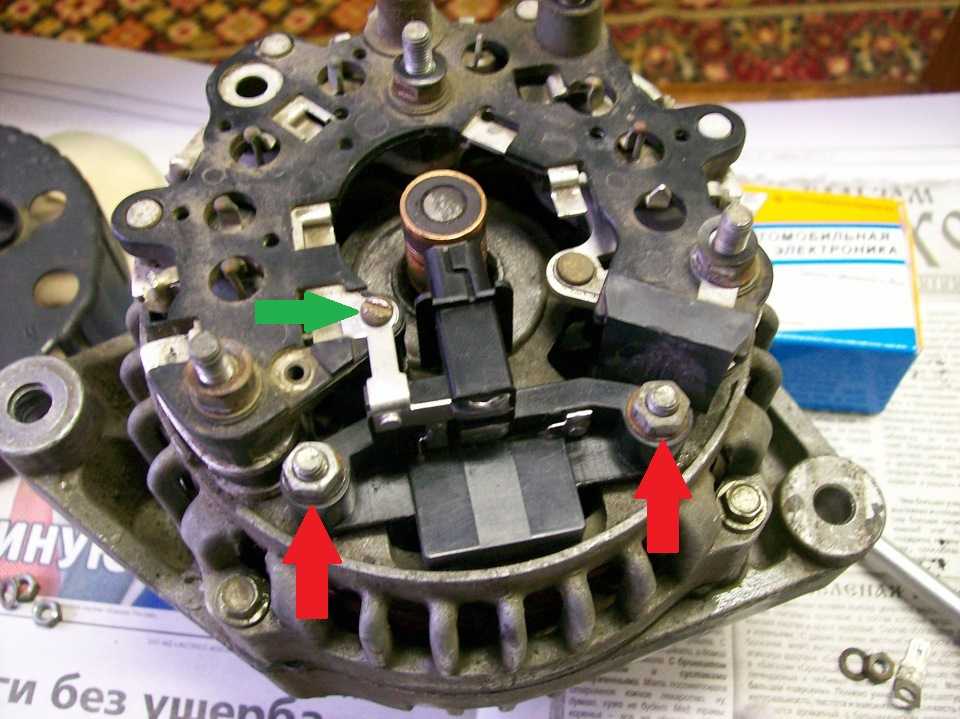

- не спеша отвинтите оба фиксатора-крепежа (они располагаются по краям элементов, которые осматриваются);
- возьмите вышеназванный ключ, открутите болт-фиксатор. Проделайте это по центру элемента;
- открутив все крепления, достаньте щетки, осмотрите их, оцените состояние и замените новыми, подключите провода.
По каким признакам понять, что щетки генератора стали непригодными
В этом помогут такие внешние «приметы»:
- если осматривая данный элемент, вы обнаружите, что его длина менее 5 мм, он непременно требует замены;
- если щетки неравномерно изношены, это также отрицательно скажется на функционировании генератора, поэтому их требуется поменять.
На покупке новых щеток не стоит экономить. Если вы найдете дешевый вариант, очень сомнительно, что они прослужат долго. Больше вероятности того, что подобная экономия приведет к необходимости повторной замены вышеназванных комплектующих.
Обратная сборка
После приобретения качественных щеток (желательно, чтобы ваш выбор пал на хорошо зарекомендовавшего себя производителя), можно начинать общую сборку элемента, а затем и установить на свое место сам генератор.
Однако, как было сказано выше, выполнение последней процедуры возможно и без изымания генератора. Что, впрочем, решает самостоятельно каждый хозяин авто. Все проделанные операции следует совершить в обратной последовательности.
После окончания работ непременно проверяется эффективность функционирования всего генератора.
Вольтметром следует проверить, движется ли процесс зарядки, а также, что отображает при этом панель. Удостоверьтесь в объективности ее работы. Соответствующие друг другу показатели – свидетельство того, что остальные элементы могут быть установлены на свои места, и ремонт генератора выполнен успешно.
Если замена вышедших из строя щеток осуществлена правильно, и АКБ разряжалась именно по причине того, что износились главные элементы электросистемы машины, автолюбитель решит эту проблему и без помощи работников СТО.
И в данном случае немало сэкономит на такой услуге. Процесс работы по замене, действительно, весьма прост. Однако, если в ходе ремонтной деятельности у вас возникнут какие-либо трудности, можно посмотреть вспомогательное видео. Его предоставляют специалисты.
На интернет-ресурсе Вы, в том числе, сможете узнать:
об особенностях конструкции – генератор 2170;
как проверить генератор на работоспособность, на что стоит обратить особое внимание;
как поменять дворники на Приоре и так далее;
какие еще возможны неполадки в генераторе энергии.
FakeHeader
Comments 17
интеесут вопрос нашол что хотел
Нет. Регулятора с таким щеточным узлом нет! Да и необходимость сейчас в нем отпала, напряжение ниже 14В редко опускается, только при полной нагрузке всеми электроприборами!
Да ничего и не делал! Но в последнее время провалов в бортсети нет!
да у меня на холостых 14.2 с ногруской 13.7 при езде с ногузко держите 13.8 но кода сбрасываешь скорость и обороты резко то падоет бывает и до 12.3 но 1- 2 секунду и все востанавливаеться

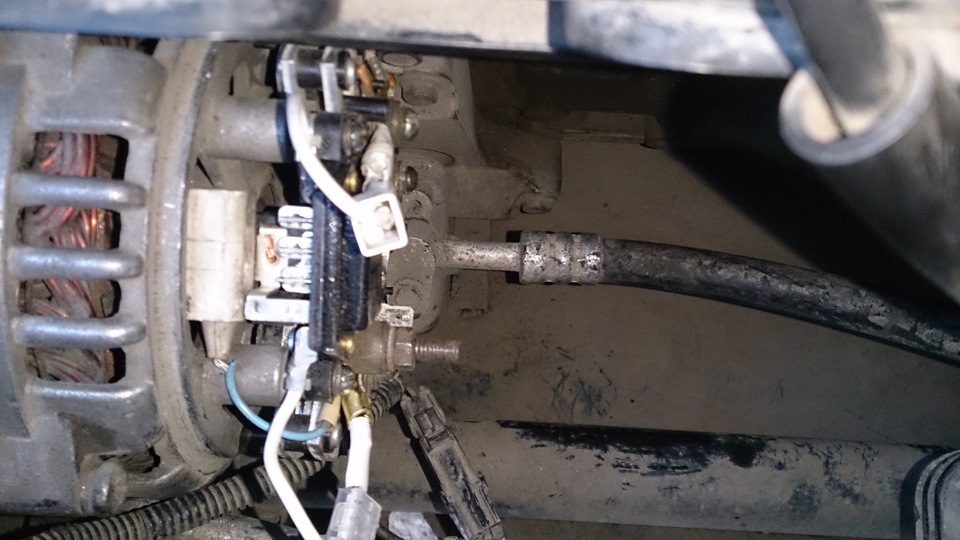

Так же было напряжение, я это решил припаяв маленький диод от старого диодного моста делал по этой статье www.drive2.ru/cars/lada/p…k/zver41k/journal/497417/
Да я уже давно читал эту статью, но хотелось бы обойтись без пайки — купил и поставил. Но если уж не найду, то придется паять.
Я тоже не хотел паять но в магазине ничего определенного сказать не могут вот и припаял чтобы не рисковать и гену не спалить
у меня штат в этом же месте стоит)
Вариант к этому щёточному узлу просто припаять регулятор
Если бы кто инструкцию дал, а так экспериментировать что-то не хочется…
Какой получился результат
Конечно, однозначно сказать, что заводской генератор очень плох – нельзя. Он не справляется лишь в случае активного использования, например, музыки, фар и кондиционера. Именно таким автолюбителям и подойдет 3-уровневый РН. После установки данного приспособления можно выбрать 3 режима:
- 13,4 В – как у стандартного генератора;
- 14,3 В – средний режим;
- 14,8 В – подойдет для использования в холодное время года.
Также стоит отметить, что хоть трехуровневый регулятор и намного лучше, однако он не является идеальной заменой заводскому. Дело в том, что и первый, и второй РН имеет один существенный минус – они не могут регулировать напряжение в зависимости от температуры окружающей среды.
Не стоит забывать, что новый регулятор напряжения необходимо искать исключительно по маркировке старого. Например, для маркировки 4302.3771 подойдет ТРН с отметкой 67.3702-02.
Возможные неисправности и способы их устранения
В работе генераторных устройств Лада Приора время от времени могут происходить сбои.
По каким причинам генератор от Приоры может работать неправильно:
- На схеме предохранителей выгорел элементы F12. При этом устройства на приборной панели перестанут работать, а при включении зажигания лампа не будет гореть. Проблему решит замена детали.
- В электроцепи питания приборных устройств произошел обрыв, симптомы будут аналогичные описанным выше. Для устранения проблемы необходимо произвести проверку соединений, а также контактов от оранжевого проводка.
- Отказывается функционировать замок зажигания. Вне зависимости от того, какой может стоять замок, его нужно поменять.
- Закисание либо износ щеток механизма, окисление контактных колец. Признаки неисправности будут такими же. Для решения проблемы необходимо поменять регулятор напряжения на Лада Приора, а также очистить контакты. Многие приороводы сегодня используют трехуровневый регулятор напряжения — три уровня позволяют всегда контролировать уровень напряжения в сети.
- Произошел обрыв выводов обмотки возбуждения. Проблему позволит решить только замена ротора узла.
- Если ремешок привода проскакивает, об этом сообщит лампа разряда АКБ — решить неисправность позволит регулировка натяжения.
- Еще одной причиной, по которой генератор Приора Люкс может быть неисправным, является повреждение вентилей выпрямительного устройства. Непосредственно сам блок придется заменить.
- Лампа разрядки АКБ может проявляться при повреждении диодных элементов питания обмотки возбуждения. В этом случае выпрямительный блок также придется менять.
- Короткое замыкание или обрыв может произойти в обмотке статора — необходимо будет произвести ремонт последнего или установить вместо него новый. Также статор нужно менять в случае межвиткового замыкания либо замыкания на массу.
- Подшипниковые элементы износились — об этом автовладельцу сообщат сторонние звуки при работе генераторного узла. На видео ниже вы можете ознакомиться с процедурой ремонта механизма в домашних условиях (автор видео — Ремонт и Тюнинг).
Принцип работы, из чего состоит и основные неисправности
Генератор превращает механическую энергию, поступающую от двигателя в электрическую. Принцип работы и его конструкция для всех автомобилей одинаковы. Отличие заключается только в качестве, габаритах и расположении присоединительных узлов.
Из чего состоит:
- Шкив — передает механическую энергию через ремень от двигателя к генератору.
- Корпус — представлен в виде двух крышек. На них крепится стартер, и размещаются опоры ротора. На задней крышке размещены наружные выводы для подключения к электрооборудованию, регулятор напряжения, выпрямитель и щеточный узел.
- Статор — вырабатывает мощность. Набран из стальных листов, имеет форму трубы. В пазах статора установлена трехфазная обмотка.
- Ротор — подвижная часть агрегата. При запуске двигателя ротор начинает вращаться, при этом от аккумуляторной батареи на его возбуждающую обмотку подается напряжение. Стальной сердечник становится электромагнитным, при вращении создавая переменное магнитное поле.
- Регулятор напряжения — поддерживает стабильность напряжения в бортовой сети при изменениях температуры окружающей среды и частоты вращения ротора.
- Сборка с выпрямительными диодами
- Крышка диодного модуля
- Щеточный узел — съемная конструкция, где установлены щетки, взаимодействующие с кольцами ротора.
Регулятор напряжения генератора Лада Приора (ВАЗ 2170, 2171, 2172)
| На генераторе 5102.3771 установлен регулятор напряжения мод. 5102.3771.060. |
| Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и тока нагрузки генератора. |
| Вам потребуются: отвертки с плоским лезвием, ключ «на 8», тестер. |
| 1. Отведите резиновый чехол и подсоедините «плюсовый» провод вольтметра к клемме «плюс» аккумулятора, а «минусовый» провод подключите соответственно к клемме «минус». |
| 2. Пустите двигатель и включите фары автомобиля. |
| 3. Через 15 мин работы двигателя на средних оборотах замерьте напряжение, оно должно быть в пределах 13,8–14,4 В. Если наблюдается недозаряд (напряжение не укладывается в заданные пределы)… |
| 4. …проверьте напряжение непосредственно на силовом выводе (шпильке) генератора относительно его корпуса («массы»). Если напряжение на шпильке генератора соответствует норме, проверьте напряжение на силовой клемме. Если тестер показывает различные значения напряжения, то зачистите контакт силовой клеммы и надежно затяните гайку, после чего повторите измерения. После профилактических воздействий разница значений напряжения между шпилькой и клеммой должна снизиться до нуля. Если показания тестера одинаковы, т.е. в норме, то аналогичным образом, описанным выше, проверьте напряжение на предохранителях F4 и F6, их контактных колодках и в месте крепления жгута «плюс» аккумулятора к общей «плюсовой» шине основного блока предохранителей. Если напряжение на шпильке генератора не соответствует норме, проверьте натяжение ремня привода генератора и при необходимости отрегулируйте натяжение (смотрите «Натяжение ремня генератора»). Если напряжение снова не соответствует норме, замените регулятор напряжения. |
| 5. Отсоедините провод от клеммы «минус» аккумулятора. |
|
| 8. …и отсоедините провода от контактной шпильки. |
|
|
|
|
| 15. …и снимите регулятор напряжения с генератора. |
|
| 16. Проверьте легкость перемещения щеток в щеткодержателе и их выступание. Если щетки выступают из щеткодержателя менее чем на 5 мм, замените регулятор напряжения со щеткодержателем. |
| 17. Установите регулятор напряжения в порядке, обратном снятию. |
Электрическое оборудованиеАккумуляторСнятие и установка аккумулятораПредохранители и релеСнятие монтажного блокаГенераторНеисправности генератораСнятие генератораРегулятор напряжения генератораРемонт генератораСтартерНеисправности стартераСнятие стартераРемонт стартераЗамок зажиганияРемонт замка зажиганияЭСУДСистема впрыскаКонтроллерДатчики системы управления двигателемЗажиганиеОсвещениеНеисправности световых приборовЗамена лампочекЗамена фарыЗамена бокового поворотникаЗамена заднего фонаряОсвещение номерного знакаПлафон салонаБлок световых приборовПодрулевые переключателиЗвуковой сигналСтеклоочистителиРазборка стеклоочистителяБачок стеклоомывателяНасос стеклоомывателяВентилятор радиатораДвигатель вентилятора радиатораДвигатель вентилятора отопления и вентиляцииРезистор печкиМоторедуктор и датчик печкиДатчик температуры воздухаЗамена переключателей печкиОбогрев заднего стеклаПрикуривательКомбинация приборовЗамена лампочек приборовЗамена датчика температуры воздухаСигнализацияУправление сигнализациейБлок стеклопакетаИммобилайзерБлок электроусилителя руляДатчик лампы падения давления маслаДатчик температуры охлаждающей жидкостиВыключатель стоп-сигналаВыключатель лампы ручного тормоза
Принцип действия регулятора напряжения (РН)
РН конструктивно представляет из себя электромагнитное реле и последовательно включенную транзисторную схему с сопротивлениями, которые сами последовательно подключены к обмотке возбуждения на статоре генератора. Физический смысл деятельности электронного РН заключается в следующем.
Напряжение генератора нестабильно и изменяется скачкообразно. При его возрастании электрореле включает дополнительное сопротивление, которое ограничивает ток возбуждения и напряжение уменьшается. Если же, наоборот, напряжение падает ниже допустимого значения, реле отключает сопротивление и в обмотке возбуждения возрастает магнитный поток, а напряжение генератора увеличивается. Поскольку все это высокочастотный процесс, то напряжение в автомобильной электросети сохраняется в пределах допустимо стабильного значения.
Если рассматривать РН в практическом смысле, то этот прибор решает следующие задачи:
- это устройство активирует электрогенератор;
- оно осуществляет автономный контроль за выдачей тока переменного значения;
- поддерживает постоянным заданное значение напряжения, независимо от амплитуды колебаний выдаваемых первичными обмотками генератора.
Для генератора модели 9402.3701 который монтируют на ВАЗ 2114 устанавливают регулятор напряжения 611.3702-14. Этот электроприбор монтируется в сборе со щеточным узлом. Технические характеристики РН:
- номинальное напряжение поддерживаемое регулятором — 14,5 В;
- номинальный ток — 5 А;
- максимальный вес — 60 г;
- размер — 66х55х32.
Горит лампочка зарядки аккумулятора
При запуске двигателя на приборной панели загорается множество всяких лампочек, одна из них — лампочка зарядки аккумулятора. В идеале она загорается, как только вы заводите мотор, и гаснет через некоторое время. Это говорит о том, что генератор и все его цепи полностью исправны и на аккумулятор поступает заряд напряжением 13,7-14,3 Вольт, то есть он заряжается. Однако часто возникают различные поломки из-за которых лампочка продолжает светиться, светится тускло, или вообще не горит. Чтобы разобраться с такими неисправностями, нужно немного разобраться с устройством генератора и принципом его взаимодействия с аккумуляторной батареей.
Немного теории
На нашем сайте Vodi.su мы уже подробно описывали устройство автомобильного генератора. Скажем только, что электричество в нем вырабатывается за счет вращения коленчатого вала. С возрастанием оборотов, величина напряжения тоже увеличивается, но оно должно находиться в указанных выше пределах, иначе на АКБ пойдет перезаряд, что грозит закипанием электролита и сульфатацией пластин.
Чтобы такого не происходило, в цепи возбуждения ротора установлено реле-регулятор, благодаря которому на АКБ поступает стабильное напряжение.
Сигнал от генератора на сигнальную лампу передается через предохранитель, который тоже находится в самом генераторе. Соответственно, лампочка горит до тех пор, пока генератор не начнет работать и передавать напряжение на АКБ.
Заряд с генератора проходит через:
- диод;
- регулятор;
- щетку генератора;
- контактные кольца;
- обмотку и проводку.
Таким образом, если хоть один из этих элементов работает некорректно или выходит из строя, показаниям лампочки можно не доверять, хотя зарядка может подаваться на АКБ.
Почему горит лампочка зарядки аккумулятора?
Причин может быть очень много. Так, если после запуска мотора сигнальная лампа продолжает гореть в полнакала, скорее всего ремень генератора растянулся и его нужно заменить. При этом вы можете слышать характерные звуки из двигателя. На Води.су мы также уже рассказывали, как натянуть или поменять ремень.
Вторая распространенная причина — слабый контакт на клеммах аккумуляторной батареи или на выводах из генератора. Контакты со временем окисляются и их нужно очищать.
Поломки в механической части ротора: рассыпался подшипник, «полетели» втулки. Придется полностью снимать генератор, разбирать его и менять поломанные детали. К счастью, в продаже всегда можно найти ремкомплект из трех втулок на ВАЗ-2107 или другие отечественные авто.
Поломки диодного моста, реле-регулятора. В данном случае необходимо проверить их с помощью мультиметра, или обратиться к специалистам. Зачастую ремонт обходится дороже, чем покупка нового генератора.
Со временем графитные щетки тоже стираются, их нужно регулярно менять. Когда они износились, заряд не передается на обмотку, соответственно лампочка начинает светиться тускло, хотя заряд передается, но очень слабо. Ориентируйтесь по вольтметру. Если щетки не поменять вовремя, АКБ будет постоянно недозаряжаться, что чревато постепенным осыпанием пластин.
Диагностика генератора
Прежде всего напряжение измеряют на клеммах АКБ. Если оно ниже, чем требуется, нужно пошагово проверить всю цепь:
- уровень натяжения ремня;
- измерить напряжение на каждом из выводов генератора — на каждой из клемм оно должно быть вдвое ниже, чем на АКБ;
- проверить предохранители, реле, диоды;
- проверить сопротивление в приборной панели, качество пайки проводов.
Если окажется, что поломка кроется в самом генераторе, его придется снимать и также проверять. В частности, сначала проверяют реле-регулятор, потом замеряют сопротивление обмотки возбуждения ротора с помощью омметра. Оно не должно быть ниже 4,5 Ом. Также с помощью тестера можно определить разрыв цепи обмотки.
Понятно, что таких неисправностей избежать не удастся. Однако есть простые советы, помогающие продлить жизнь генератора:
- прежде всего, регулярно проверяйте качество его крепления — постоянные вибрации приводят к механическим повреждениям;
- время от времени очищайте наружные поверхности;
- проверяйте натяжение ремня, при необходимости подтягивайте;
- качество подшипника ротора — снимите ремень и прокрутите ротор, он должен вращаться ровно, без люфта и щелчков.
Также нужно контролировать качество соединения проводов с генератором и регулятором напряжения.
Таким образом, горящая лампочка зарядки аккумулятора при работающем двигателе — это серьезная причина произвести диагностику
Обратите внимание, что она может гореть и в тех случаях, если вы установили много дополнительного оборудования — сабвуферы, подсветку, фонари
Как натянуть ремень генератора
При проверке, натянут ли ремень на автомобиле Приора, учтите, что метки нанесены на шкивы распредвалов. Проверните коленвал до совпадения отметок шкивов распредвалов с вырезами на обратной стороне привода.
При нормальном натяжении ГРМ, выступ внутренней втулки ролика натяжилителя должен совпадать с проемом наружной обоймы. Если ремень в нормальном состоянии, и метки не совпадают на 1/2 от ширины вылета, следует отрегулировать натяжение.
- Ослабьте болт, удерживающий натяжной ролик.
- Добейтесь точного совпадения выреза ролика с выступом с обратной стороны втулки ролика.
- Ключом 15 затяните болт крепления ролика натяжилителя.
- Проще говоря, для натяжения ремня, ролик генератора нужно провернуть в обратную сторону часовой стрелки.
