Как заменить генератор на форд фокус 2 1.6,1.8,2.0 литра

Двигатели Duratec

Бензиновые двигатели серии Duratec производятся компанией Форд с 1993 года. Моторы бывают четырех- и шестицилиндровые, на автомобиль Форд Фокус-2 устанавливаются ДВС 1.4/ 1.6/ 1.8/ 2.0/ 2.5 литра. Самые распространенные типы двигателей – объемами от 1.6 до 2.0 л, гидрокомпенсаторы на ДВС не предусмотрены, клапана регулируются подбором толщины шайб, расположенных в толкателях между распредвалом и самим клапаном.

16-клапанный Duratec – четырехцилиндровый, рядный движок с топливной системой распределенного впрыска, с цепью ГРМ, заводом установлен ресурс 250 тыс. км, но на практике мотор ходит дольше. Также этим силовым агрегатом комплектуются легковые автомобили Ford:

Движок еще устанавливается на Mazda 2, Volvo C30 и S40. Самый большой недостаток Duratec 1.6 – малая мощность, особенно это ощутимо в комплектации с АКПП и включенным кондиционером.

Моторы Duratec HE 2.0 и 1.8 очень похожи по своей конструкции, они отличаются только диаметрами цилиндров и поршней. Двухлитровый ДВС является более выгодным вариантом по сравнению с 1.8 – при почти одинаковом расходе топлива «двухлитровик» мощнее и работает тише. Ресурс заводом-изготовителем заявлен 300 тыс. км, но моторы в некоторых случаях пробегают и до полумиллиона километров.

Клапана на ДВС серии Дюратек положено регулировать через 150 т. км, ресурс цепи ГРМ – свыше 200 т. км. Моторное масло меняется после 10-15 тысяч, воздушный фильтр – через 15 т. км пробега.

Если беспокоит на Форд Фокус 3 ремень генератора – замена необходима

Ежедневно автомобилисты сталкиваются с необходимостью включения дополнительного освещения, магнитолы, иных осветительных приборов. Всё это происходит благодаря наличию в штатной конструкции машины такого оборудования, как генератор. Устройство предназначено для превращения механической энергии вращения коленвала в электрическую для питания всей цепи автомобиля. Приводится в действие механизм за счёт вращения ремня в системе ГРМ. Неисправность генератора приводит к целому ряду поломок в системе. Например, резкое увеличение напряжения аккумуляторной батареи, вскипание электролита. Зачастую случается короткое замыкание. Обо всех поломках и неисправностях рассмотрим на примере автомобиля марки Форд Фокус третьего поколения.

Диагностические методы

Водителю на заметку: в современных автомобилях применять так званые «дедовские» методы для диагностики генератора не принято. Если скинуть клеммы на аккумуляторе, то можно нанести ещё больший ущерб техническому средству. Перепады напряжения выведут из строя всю электронику во главе с бортовым компьютером. Рекомендовано проводить замеры с помощью специального диагностического стенда. Изначально замеряется напряжение на клеммниках, запускается мотор и снимаются показания повторно.

До момента запуска двигателя показатели не должны превышать 12В, после старта – в пределах 13,7 – 14,8 В. Превышение в сторону «+» свидетельствует о перезаряде, в минус – отсутствие тока из-за поломки генератора, который входит в состав газораспределительного механизма.

Понятие, принцип работы ГРМ, роль ремня генератора

ГРМ – это комплексный механизм, установленный для эффективного управления потоками газов, поступающих в каждый цилиндр. Структура сложная: распределительный вал, приводы клапанов для открытия и закрытия отверстий в камерах сгорания, передаточные звенья, толкатели, штанги, коромысла, ряд других вспомогательных элементов. В этот список также входит ремень ГРМ, которому отводится особая миссия.

Ремень служит для синхронизации распредвала и коленвала в автомобиле. Длительность эксплуатации ремня строго регламентируется каждым производителем. Соединение валов между собой необходимо для того, чтобы мотор запустился и в последующем работал в такт.

Отыскать ремень на моторе достаточно просто – левая нижняя часть в моторном отсеке. В иных марках и моделях место дислокации будет иное. Структура ремня зубчатая, что позволяем ему максимально качественно и плотно захватывать пазы подконтрольных ему агрегатов. Ранее существовала практика установки соединителей с гладкой поверхностью. Но показатель их эффективности был низок, что и послужило основанием для разработки нового типа ремней для связи валов между собой.

Вместе с тем, совершенство технологии привело к увеличению нагрузки на ремень. Теперь, вместо двух валов, приходится приводить в движение вспомогательное оборудование. Это существенно снижает длительность срока эксплуатации.

Форд Фокус 3: замена ремня генератора – предпосылки

Характерные признаки неисправности ремня генератора таковы:

• на ремне видны следы заусениц, как следствие изношенности зубьев;
• во время работы двигателя слышен свист, ощутимо проскальзывание ремня, что указывает на его чрезмерное растяжение;
• цвет выхлопа двигателя стал чёрный, не следует путать с дизельным агрегатом, когда мотор испытывает нагрузку от перевозимого груза;
• вибрации при работе мотора независимо от скорости;
• запуск силового агрегата утруднён;
• в моторе появились сторонние шумы.

Когда нужна замена ремня генератора Форд Фокус 3

Какие ситуации побуждают к замене ремня? В большинстве случаев это результаты проведения диагностики автомобиля. Как правило, владелец транспортного средства редко когда способен принять решение о замене, вследствие своей некомпетентности. Вся полнота ответственности лежит на мотористе. Специалист должен быть достаточно квалифицированным, чтобы правильно диагностировать поломку, место её дислокации, степень критичности, количество необходимых запасных частей.

Начинать осмотр технического средства следует со считывания показаний бортового компьютера Форд Фокус 3. Для этого мастер подключает к диагностическому разъёму контактную плату и на портативном сканере просматривает данные, проводит анализ. После этого проводит осмотр самого ремня и ГРМ в целом. В моторном отсеке отвинчивает пластмассовый короб, покрывающий ремень. Основные поломки ремня – это наличие заусениц, когда материал деформируется и приходит в негодность и обрыв зубьев. Как только один из вышеуказанных признаков присутствует, нужно проводить замену.

Замена ремня ГРМ на Ford Focus 2 подробная инструкция с фото

Замена ремня ГРМ на Форд Фокус 2 требуется не на всех моторах Ford Focus, ведь некоторые двигатели имеют цепной привод ГРМ. Двигатели серии Duratec объемом 1.4 и 1.6 литра имеют одинаковую схему газораспределительного механизма с 16 клапанами и 2 распределительными валами. Замена ремня на этих моторах идентична. Двигатель 1,6 Duratec Ti-VCT имеет систему изменения фаз газораспределения. Ремень привода ГРМ приводит в действие исполнительные механизмы системы VCT, которые с помощью гидромеханической связи передают вращение распределительным валам.

Замена ремня ГРМ Форд Фокус 2 процесс не простой, поскольку шкивы распредвалов не имеют шпонок, кроме прочего нет никаких меток. Так же, при замене ремня придется снимать еще и клапанную крышку. Понадобится специальный болт определенного размера, для фиксации коленвала в четком положении. А для снятия и установки приводных ремней Focus 2 вам понадобятся специальные приспособления.

Прежде чем самостоятельно приступить к снятию ремня ГРМ на Форд Фокус внимательно изучите это руководство и объективно оцените свои силы.

Замена ремня ГРМ на Ford Focus 2 проводится раз в 100 тысяч километров, одновременно с этим ремнем меняются все приводные ремни, поскольку на этом автомобиле они одноразовые, повторная установка приводных ремней генератора и кондиционера не допускается. Если ремень ГРМ на Фокусе 2 обрывается, то это приведет к загибанию клапанов. Учтите, что на двигателях 1.4 и 1.6 клапана гнет однозначно, поэтому менять ремень надо вовремя.

Схема устройства ГРМ Фокус 2 далее на фото.

• 1 — зубчатый шкив коленчатого вала
• 2 — натяжное устройство ремня ГРМ
• 3 — задняя крышка привода
• 4 — зубчатый шкив распределительного вала выпускных клапанов
• 5 — зубчатый шкив распределительного вала впускных клапанов
• 6 — ремень ГРМ

Далее подробная инструкция по замене ремня Ford Focus 2 с фотографиями.

Для предварительной проверки состояния ремня ГРМ ( которую по регламенту обслуживания надо проводить раз в 30 тысяч километров) головкой «на 8» отворачиваем пять (из девяти) болтов крепления передней верхней крышки. Смотрим фотографии ниже.

Помощник головкой «на 18» проворачивает коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов.

При этом отводим край верхней передней крышки привода ГРМ от крышки головки блока цилиндров и удерживая крышку привода в таком положении, оцениваем состояние зубчатого ремня. Если имеются масляные следы, трещины или отслоения, то такой ремень ГРМ Форд Фокус 2 надо менять вне зависимости от пробега.

Для замены зубчатого ремня привода ГРМ снимаем ремень привода компрессора кондиционера и ремень привода вспомогательных агрегатов. Снимаем крышку головки блока цилиндров.

Накидным ключом «на 10» поочередно ослабляем затяжку четырех болтов крепления шкива привода насоса охлаждающей жидкости. Шкив от проворачивания удерживаем отверткой, вставленной враспор между головками болтов. Отвернув болты снимаем шкив со ступицы насоса охлаждающей жидкости.

Отвернув оставшиеся болты крепления верхней передней крышки привода ГРМ снимаем крышку.

Перед снятием ремня устанавливаем коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия первого цилиндра.

Для этого проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до тех пор пока пазы, выполненные на задних фланцах обоих распределительных валов не расположатся параллельно и на одном уровне с привалочной поверхностью головки блока цилиндров, как на фото далее.

При этом кулачки распределительных валов, приводящие клапаны 1-го цилиндра, занимают положение, показанное на фото.

Чтобы удержать от проворота коленчатый вал при отворачивании болта крепления шкива привода вспомогательных агрегатов, подкладываем под колеса автомобиля упоры, включаем в коробке передач пятую передачу и просим помощника сильно нажать и удерживать педаль тормоза.

Головкой «на 18» отворачиваем болт крепления шкива привода вспомогательных агрегатов.

Если таким образом удержать коленчатый вал от проворота не удалось, то можно застопорить шкив привода вспомогательных агрегатов с помощью простого приспособления — пластины (рычага), к которой прикреплены (сваркой или с помощью резьбового соединения) два прутка, концы которых нужно вставить в отверстия шкива. Вынимаем болт крепления шкива привода вспомогательных агрегатов и снимаем шкив. Головкой «на 8» отворачиваем три болта крепления нижней передней крышки привода ГРМ и снимаем крышку.

Замена генератора

Теперь на обсуждении Ford Focus 3 и 2 поколения. Нужно разобраться, как снять старый генератор, а также установить новую деталь.

В случае с Ford Focus такой элемент как генератор считается необслуживаемым. Это обусловлено тем, что на роторе применяется подшипник закрытого типа. А его ресурс в теории рассчитан на весь предусмотренный срок службы самого автомобиля.

На практике замена генератора на автомобилях Ford Focus 2 и 3 поколения — это довольно распространённое явление. В плане надёжности агрегат не отличается высокими показателями, из-за чего часто выходит из строя.

Некоторым водителям Ford Focus приходилось проводить снятие генератора, а также его замену далеко не 1 раз за весь срок эксплуатации. Но есть и те, кто за много лет верной службы машины с подобным так и не столкнулся.

Существует несколько способов того, как проверить правильную работу установленного генератора на Ford Focus 2. Проще всего ориентироваться на основные признаки износа и неисправностей. К ним относят:

• из-под капота доносится посторонний и нехарактерный шум в виде визга или писка;
• аккумуляторная батарея не получает необходимый заряд, причём даже после длительных поездок;
• машине не хватает электроэнергии для работы оборудования.

В последнем случае обнаружить неисправность можно по слабому свечению фар, потускневшей приборной панели и пр.

Вообще схема работы генератора на авто Ford Focus 2 предусматривает подключение устройства к системе самодиагностики. В теории, если возникает неисправность со стороны генератора, соответствующий сигнал отображается на экране бортового компьютера. На практике такое происходит далеко не всегда. Поэтому проверять работоспособность приходится самостоятельно.

Прежде чем снять генератор с легкового автомобиля Ford Focus, желательно убедиться, что проблема именно с его стороны.

В проверке нет ничего сложного. Достаточно выполнить следующие процедуры:

• ослабьте крепление плюсовой клеммы АКБ, но не снимайте её с батареи;
• запустите двигатель;
• подождите, чтобы обороты стабилизировались;
• включите фары;
• при заведённом двигателе уберите клемму плюс с батареи.

Если генератор находится в исправном состоянии, то двигатель заглохнуть не должен. Более того, при таком тесте на рабочем генераторе обороты немного увеличиваются. Это связано с тем, что электронный блок управления корректирует работу ДВС, направляя в бортовую сеть необходимое рабочее напряжение.

В случае, если двигатель остановится после снятия клеммы, генерирующее устройство вышло из строя. Тут поможет ремонт, либо полная замена.

Проблема в том, что для замены или ремонта придётся снимать генератор. А на Ford Focus 2 сделать это не так просто. Более того, официальное руководство по ремонту и эксплуатации довольно поверхностно описывает процедуру. Поэтому многие владельцы Ford Focus не рекомендуют опираться на эту инструкцию.

Как и в ситуации с ремнями, генераторы также снимаются по-разному, в зависимости от модификации автомобиля. А точнее это зависит от двигателя. Алгоритмы для моторов 1,4 и 1,6, а также 1,8 и 2,0 литра разные.

Замена щеточного узла

Для замены щеточного узла вам понадобятся только ключи 8 и 10, а также плоская отвертка и отвертка Phillips.

Узел щеток расположен под задней крышкой, и полная разборка генератора не требуется. Для замены щеток необходимо разобрать заднюю крышку и для этого:

• С помощью отвертки открутите винт клеммной перемычки;
• Снимаем крышку.
• Ключом на 8 отворачиваем три гайки, фиксирующие крышку;
• Откручиваем вторую гайку на шпильке, к которой подключен шнур питания;

После разборки крышки остается только открутить три винта щеточного блока, снять его, установить новый и собрать все заново.

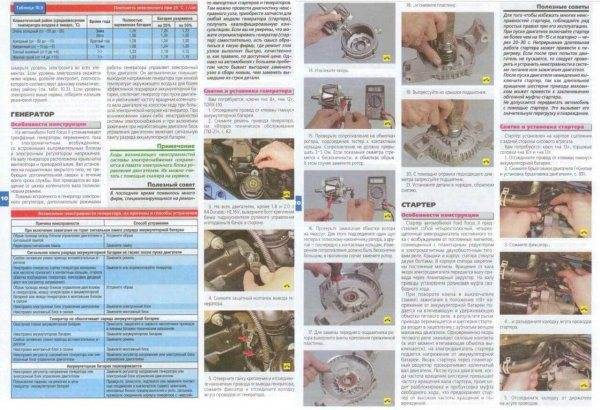

Весь процесс работы описан в официальной инструкции.

Помимо щеток, сняв заднюю крышку, можно модифицировать регулятор напряжения и выпрямительный мост.

Что касается подшипников, то для их замены придется полностью разобрать узел.

Неисправности, связанные с электрической частью: обрывы обмоток, короткие замыкания и другие неисправности устраняют только в специализированном сервисе.

В некоторых случаях такие неисправности невозможно устранить, и генератор просто заменяют на новый.

Снятие генератора с Ford Focus II 2.0 может проводиться несколькими вариантами. Первый способ — достаточно простой. Он подразумевает снятие изделия с нижней части транспортного средства, при этом в обязательном порядке нужна яма или подъёмник. В случае если нет доступа снизу, то в силу вступает более тяжёлый способ — снятие узла через подкапотное пространство.

Генератор.

Чтобы провести снятие генератора с Ford Focus II 2.0 потребуется набор инструментов, пару часов свободного времени (взято с запасом, а то, как показывает практика, не всегда все идёт так, как хочется), ну и познания в конструкции автомобиля. Рекомендуется под рукой иметь монтажную схему электроузла силового агрегата. Итак, рассмотрим оба способа демонтажа генератора с автомобиля Форд Фокус 2.

Вариант первый: снизу

Прежде чем приступить непосредственно к выполнению работ, автомобиль стоит загнать на яму или подъёмник. В первую очередь, работы будут проводиться в подкапотном пространстве. Итак, приступим к рассмотрению процесса:

1. Сбрасываем клемму-минус с блока питания.
2. Отодвигаем самонатяжной ролик. Оттягиваем ролик.
3. Когда ролик отжатый, можно снять ремень с генератора. Аккуратно, поскольку место труднодоступное и легко можно поранить руки.
4. Далее, добираемся до креплений. Для этого необходимо залезть снизу машины и демонтировать защиту двигателя. Зачастую болты крепления защиты — ржавые и рекомендуется предварительно применить ВД.
5. Находим колодку проводов питания генератора.

Проводим необходимые манипуляции на снятом узле.

Способ второй: демонтаж через подкапотное пространство

Этот вариант демонтажа генератора потребует обязательное снятие дополнительных деталей. Стоит учесть, что не каждый автолюбитель может это сделать, поэтому рекомендуется хорошо всё взвесить. Если не уверенны в своих силах, что получиться, то стоит обратиться к специалистам за помощью. Итак, приступим:

1. Как и в первом случае, выполняем операции с 1 по 3.
2. Проводим снятие правой блок фары, чтобы было, как добраться к креплениям.
3. Находим болт крепления детали, и демонтируем его.

Кузов

Кузов тяжело переносит соленые зимы. С приходом весны «зацветает» пятая дверь и крышка багажника. Вздутия образуются через 1-1,5 года эксплуатации под госномером и возле хромированной накладки. Коррозия одолевает задние колесные арки и задние крылья (в углу около бампера). Перекраска помогает лишь на 2-3 года. Пороги часто облезают под воздействием пескоструй от колес. Сколы на кузове постепенно ржавеют. На этом фоне резко выделяется капот, который не подвержен коррозии, а сколы почти не покрываются ржавчиной. Впрочем, такие характеристики металла стали нормой для большинства автопроизводителей, и на фоне любых других марок авто этот недостаток не являются из ряда вон выходящими.

Снять Генератор Фокус 2 1.8

На самом деле, все автомобилисты были поставлены задачи с генератором. Для ремонта агрегата эта деталь абсолютно необходима. В статье будет рассказано о том, как можно снять генератор с Ford Focus 2-го поколения и 2-литрового двигателя, мы также опишем процесс конкретно.

Видео о замене генератора на 2,4-литровый двигатель Ford Focus:

Видеоматериал процесса демонтажа генератора на транспортном средстве. Аспекты, тонкости и хитрости процесса.

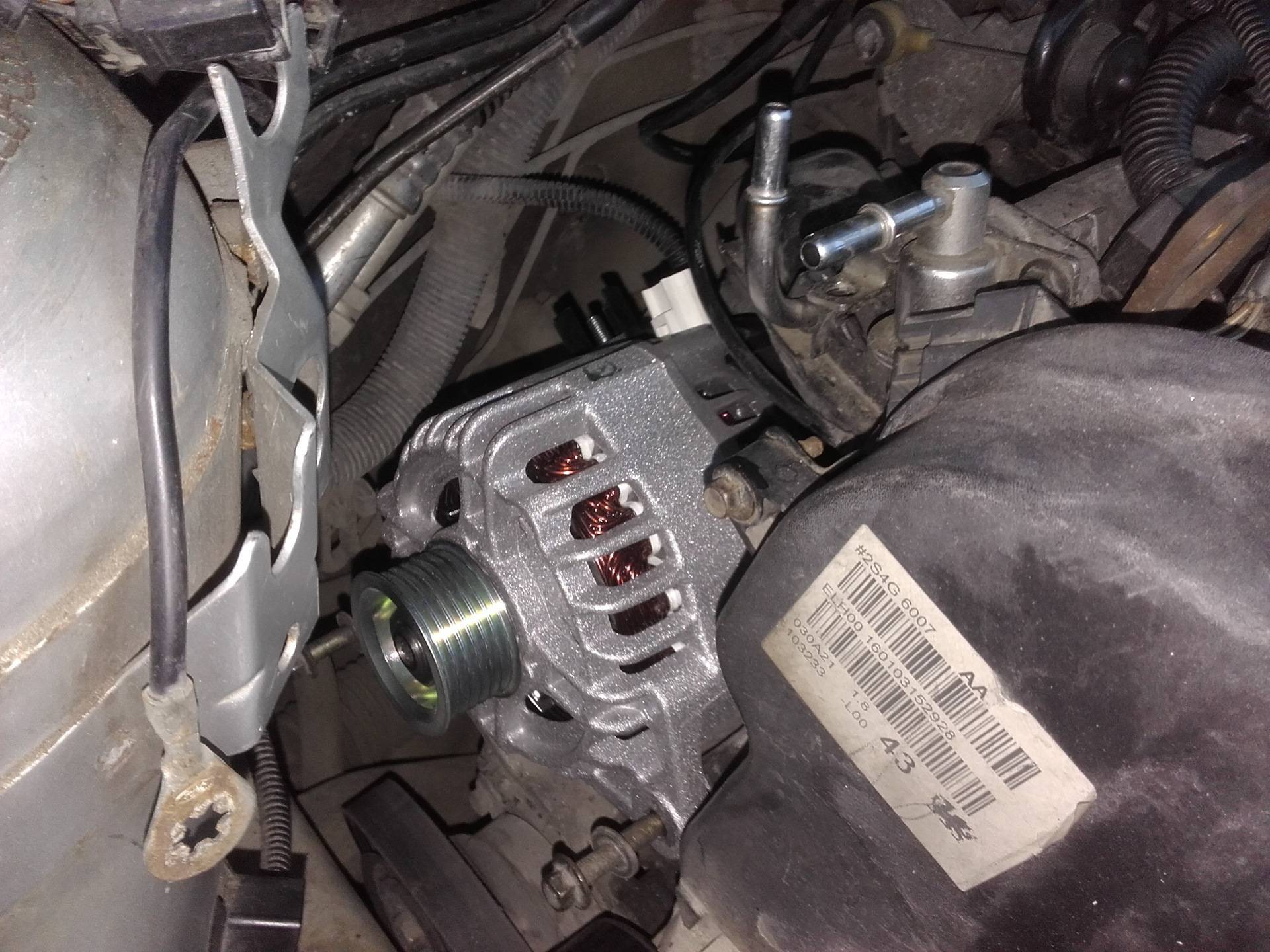

Обозначение генератора справа.

Есть два способа снять генератор с помощью Ford Focus II 2.7.0. Первый вариант прост. Это требует удаления продукта снизу, все из которых требуют ямы или подъема немедленно. Если в проходе нет ни 1-го, ни другого, то появляется более сложный метод. демонтаж сборки через верх.

Чтобы разобрать генератор с Ford Focus II 4.0, вам понадобится комплект оборудования, 2-3 часа времени (взятый со склада, а также экономия, уход от практики, редко достается нашему клиенту), а также знания в дизайне автомобиля , Рекомендуется иметь электрическую схему двигателя и, в частности, электрическую сборку устройства. Что вам нужно сделать, это посмотреть на оба способа демонтировать генератор Ford Focus 2.4.

Начиная специально для выполнения работы, машину следует загнать в яму, как это называется подъемник. В начале работы будут проводиться под капотом. Что нам нужно сделать, это пройти процесс:

Снимите клемму аккумулятора и найдите натяжной ролик.

Замена генератора на Форд Фокус

Снимите нижнюю опору генератора.

Открутите крепление трубки кондиционера.

Отсоединяем блок проводки от генератора.

Этот вариант снятия генератора потребует разборки дополнительных деталей, которые сможет снять редкий автомобилист. Если вы не уверены в своих силах, то вам следует обратиться за помощью к специалистам. Что нам нужно сделать, это продолжить:

1. Как и в первом методе, мы выполняем операции с 1 по 3.
2. Мы демонтируем правую фару, чтобы добраться до верховых частей.
3. Теперь найдите болт, который фиксирует деталь, и открутите ее.

Обозначение нижнего болта крепления генератора.

Используя длинную лебедку, откручиваем крепление генератора.

К выбору генератора для автомобиля следует отнестись более серьезно. Это зависит от характеристик продукта, от того, как измеряется заряд батареи и от напряжения на плате. Для Ford Focus 4.5, помимо оригинала, есть несколько аналогов, которые устанавливаются на автомобиль.

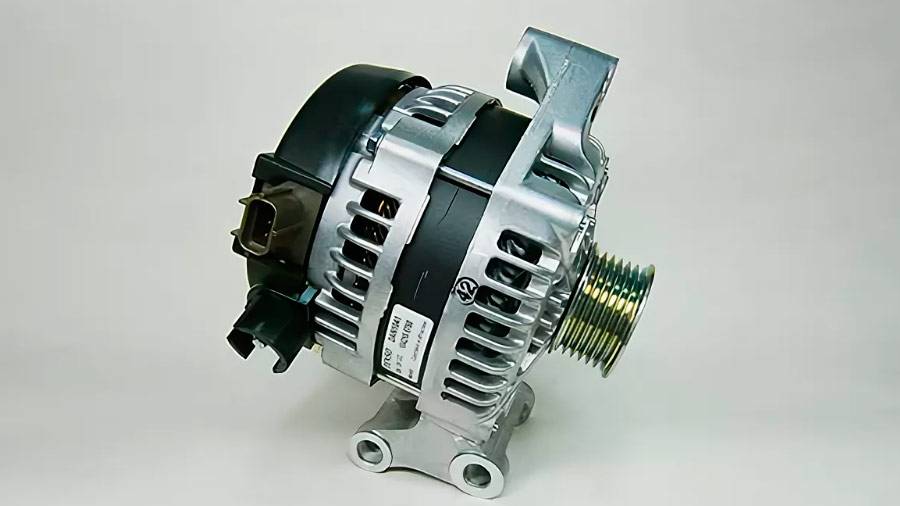

Ремонт генератора ford focus 2 105 amp

На всех секундах Focus с 2-литровым двигателем установлены генераторы Denso с номером детали 30667071. Средняя цена продукта в Российской Федерации составляет около 20 000 рублей.

Часто при замене генераторной установки 120 А заменяет 105.

Помимо оригинала, в магазинах автозапчастей вы всегда найдете большое количество аналогов, которые легко можно установить на автомобиль. Что вам нужно, рассмотрим основные из них:

Когда наш клиент рассматривал вопросы, связанные с разборкой и выбором генератора для Ford Focus 2.7, стоило бы рассмотреть обстоятельства, при которых автомобилисту придется разбирать автомобильную часть:

• При ремонте генератора.
• Восстановите вспомогательные узлы, к которым узел не может получить доступ.
• Для ремонтных работ и мелкий ремонт двигатель.
• Ремонт кузовных деталей, требующих снятия генератора.
• Для диагностики и ремонта электрических цепей бортовой сети.

Извлечение генератора из Ford Focus II 5.0 является распространенной, но сложной процедурой, требующей знания особенностей двигателя и моторного отсека. Ни один автомобилист не может справиться с этим процессом. И почему рекомендуется, для кого при регистрации появления затруднений предназначено обратиться в автосервис.

Все большее внимание следует уделять выбору деталей, так как эффективность и правильное функционирование бортовой сети зависит от свойств продукта. Помимо уникальных деталей, на машине установлено несколько аналогов

Проверка работоспособности

Перед тем, как снимать генератор с Ford Focus 2 для замены или ремонта, следует сначала удостовериться в него неисправности. Технология проверки – очень проста и выполняется быстро.

Перед диагностикой работоспособности необходимо послабить затяжку плюсовой клеммы на АКБ.

А далее поступаем так:

• запускаем двигатель;
• выжидаем пока обороты не стабилизируются;
• включаем фары;
• на заведенном моторе снимаем плюсовую клемму с аккумулятора.

Если генератор исправен, силовая установка не должна остановиться, наоборот – ее обороты должны немного повыситься, поскольку ЭБУ подкорректирует работу мотора, чтобы обеспечить бортовую сеть энергией.

Остановка агрегата после снятия клеммы будет указывать на неисправность генератора и необходимость его ремонта или замены. А для этого узел нужно снять с авто, что оказывается не так просто.

Можно воспользоваться официальной инструкцией, которая представлена ниже, но она не отображает всех тонкостей и нюансов работ, а поэтому подходит больше для ознакомления, чем как понятное всем подробное руководство.

Это интересно: Замена оптики, лампочек в передних фарах, габаритных ламп на Hyundai Solaris своими руками

Самый простой способ в гаражных условиях

Этот метод актуален в тех случаях, если у вас нет мультиметра, но необходимо определить явное наличие проблемы с генератором. Водителям следует запустить двигатель машины и включить ближний свет

Далее осторожно снимите минусовую клемму. Если свет фар потускнел, а мотор начал работать прерывисто, то везите генератор на диагностику. Проводить этот тест лучше вечером, чтобы без проблем уловить изменения в яркости фар

Проводить этот тест лучше вечером, чтобы без проблем уловить изменения в яркости фар

Проводить этот тест лучше вечером, чтобы без проблем уловить изменения в яркости фар.

С использованием мультиметра

Этот прибор позволяет замерить токи и напряжение, но нам понадобится только последнее. Генераторы имеют ряд установленных параметров, отклонение от которых позволяет выявить неисправность устройства. Напряжение на аккумуляторной батарее должно составлять 12,5 — 12,7 вольт. Во время запуска этот показатель может кратковременно увеличиться до 13,8 — 14,8 вольт. Далее напряжение уровняется до приблизительно 13,8. Если фактические показатели при измерении отличаются от вышеописанных, то необходима диагностика агрегата.

Тестирование регулятора напряжения

Одним из этапов самостоятельной диагностики идет проверка регулятора напряжения. Водителям необходимо выполнить два шага:

1. Прогрейте автомобиль в течение 15 минут. Тесты выполняют только на прогретом моторе.
2. Подключите вольтметр со шкалой более 15 вольт к выводам массы и 30 клемме. В большинстве автомобилей нормальным считается показатель в 13,5 — 14,6 вольт.

Если напряжение ниже 13 вольт, то деталь придется заменить.

Анализ работоспособности диодного моста

Необходимо переключить мультиметр на измерение тока, а также подключить зажимы к массе и коннектору «В+» на аккумуляторной батарее. Нормальным считается ток не больше 0,5 мА. Если ток больше, то вышли из строя диоды или поврежден изоляционный слой на обмотке. Если в специализированных мастерских эти проблемы не исправят, то придется покупать новую деталь.

Проверка тока возбуждения генератора

Заведите автомобиль и добейтесь максимально высоких оборотов. Переведите мультиметр в режим измерения тока и подключите вывод к клемме 67. Показатель должен лежать в пределах от 3 до 7 ампер.

Это основные методы диагностики, которые водители могут сделать самостоятельно. Если явно найдена проблема, то выхода два: везти устройство к специалистам на подтверждение своих догадок или без их помощи сразу же менять генератор на новый. В обоих случаях потребуется снятие генератора «Форд-Фокус» 1.

Проверка обмотки

Для тестирования обмотки ротора на витки с короткими замыканиями или обрывами следует использовать мультиметр в режиме измерения сопротивления. Подключите выводы к обоим контактным кольцам генератора. Нормальным сопротивлением считается показатель от 1,8 до 5 Ом. Если сопротивление ниже, было короткое замыкание, а если выше – ищите обрыв.

10.6. Ford Focus II. Снятие и разборка генератора — «ВАЖНО ВСЕМ» — автотранспортный портал

Нажав на фиксатор, отсоединяем колодку проводов от разъема генератора.Снимаем защитный колпачок.Головкой «на 10» отворачиваем гайку крепления наконечника провода к выводу генератора.Снимаем наконечник провода с вывода генератора.Головкой «на 15» отворачиваем болт нижнего крепления генератора.Тем же инструментом отворачиваем болт и гайку верхнего крепления генератора.Вынимаем болт……и снимаем кронштейн бачка гидроусилителя.Сдвигаем генератор со шпильки……и вынимаем генератор из моторного отсека.Маркировка генератора Устанавливаем генератор в обратной последовательности.РАЗБОРКА ГЕНЕРАТОРАРазбираем генератор для проверки и замены регулятора напряжения с щеткодержателем и выпрямительного блока.Головкой «на 7» отворачиваем четыре гайки крепления кожуха генератора.Ножом очищаем герметик с внутренней стороны кожуха……и снимаем кожух генератора.Очищаем от герметика гайку крепления вывода генератора.Головкой «на 10» отворачиваем гайку……и снимаем вывод генератора.Головкой «на 8» отворачиваем гайку крепления щеткодержателя с регулятором напряжения. Снимаем шайбу, установленную под гайкой.Крестообразной отверткой отворачиваем два винта крепления щеткодержателя с регулятором напряжения.Снимаем щеткодержатель с регулятором напряжения в сборе.Снимаем с щеткодержателя защитную пленку.Снимаем крышку щеток.Отверткой разжимаем три вывода выпрямительного блока.Головкой «на 8» отворачиваем две гайки крепления выпрямительного блока.Снимаем выпрямительный блок. Для проверки короткого замыкания обмотки ротора на «массу»……подсоединяем щупы тестера (в режиме омметра) к контактному кольцу и валу ротора. Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и нужно заменить ротор или генератор.Для проверки обрыва обмотки ротора……подсоединяем щупы тестера (в режиме омметра) к контактным кольцам. Если тестер покажет бесконечность, значит, в обмотке есть обрыв и нужно заменить ротор или генератор. Осматриваем обмотки статора. На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока. Если на обмотках есть следы перегрева, необходимо заменить статор или генератор.Для проверки обрыва в обмотках статора……подсоединяем щупы тестера (в режиме омметра) к выводам обмоток. Если тестер покажет бесконечность, значит в обмотке есть обрыв и нужно заменить статор или генератор. Аналогично проверяем остальные обмотки статора.Для проверки короткого замыкания обмотки статора на «массу»……подсоединяем щупы тестера (в режиме омметра) к выводу обмотки и корпусу генератора. Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и нужно заменить статор или генератор. Аналогично проверяем остальные обмотки.Для проверки замыкания в положительных диодах выпрямительного блока……«плюс» тестера (в режиме омметра) подсоединяем к выводу генератора, а «минус» — к одному из выводов выпрямительного блока. Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько положительных диодов. Для проверки замыкания в отрицательных диодах «плюс» тестера подсоединяем к одному из выводов выпрямительного блока, а «минус» — к нижней пластине выпрямительного блока. Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько отрицательных диодов. В обоих случаях необходимо заменить выпрямительный блок.Для проверки регулятора напряжения……подсоединяем к щеткам лампу (1–3 Вт, 12 В), а к выводам щеткодержателя — источник питания постоянного тока, вначале напряжением 12 В, а затем 15–16 В. В первом случае лампа должна гореть, во втором — нет. Если лампа горит в обоих случаях — в регуляторе пробой, если не горит — обрыв или нарушен контакт между щетками и выводами регулятора напряжения. В обоих случаях регулятор нужно заменить.Сборку генератора выполняем в обратной последовательности. При этом, обжав выводы выпрямительного блока на выводах обмотки статора……пропаиваем места их соединения. Перед установкой щеткодержателя укладываем на заднюю крышку генератора защитную пленку щеток. Утопив щетки, устанавливаем щеткодержатель на место……и устанавливаем крышку щеток.

Неисправности генератора и способы их устранения

Электрооборудование автомобиля имеет свойство ломаться. При этом наибольшие проблемы возникают с АКБ и генератором.

В случае выхода из строя любого из этих элементов эксплуатация ТС в нормальном режиме работы становится невозможной или же авто оказывается вовсе обездвиженным.

Все поломки генератора условно делятся на две категории:

• Механические. В этом случае проблемы возникают целостностью корпуса, пружин, ременным приводом и прочими элементами, которые не связаны с электрической составляющей.
• Электрические. Сюда относятся неисправности диодного моста, износ щеток, замыкание в обмотках, поломки реле регулятора и прочие.

Теперь рассмотрим список неисправностей и симптомы более подробно.

1. На выходе недостаточный уровень зарядного тока:

• Пробуксовка приводного ремня. Решение — натянуть ремень и проверить подшипники на факт исправности, симптомы – свист ремня генератора.
• Зависание щеток. Для начала стоит вычистить щеткодержатель и щетки от загрязнений и убедиться в достаточности усилия.
• Обрыв цепочки возбуждения, подгорание контактных колес. Первая проблема решается путем поиска и устранения обрыва, а вторая — посредством зачистки и проточки контактных колец (если это требуется).
• Выход из строя регулятора напряжения.
• Задевание ротором статорного полюса.
• Обрыв цепочки, объединяющий генератор и АКБ.

2. Вторая ситуация.

Когда автомобильный генератор выдает необходимый уровень тока, но АКБ все равно не заряжается.

Причины могут быть разными:

3. Генератор работает, но издает повышенный шум.

• Замыкание между витками статора.
• Износ места для посадки подшипника.
• Послабление шкивной гайки.
• Разрушение подшипника.

Ремонт генератора автомобиля всегда должен начинаться с точной диагностики проблемы, после чего причина устраняется путем профилактических мер или замены вышедшего из строя узла.
