Ремонт генератора уаз «буханка»

Технические характеристики генератора 9402.3701

Максимальный отдаваемый ток (при 13 В и 6000 мин -1 ), А	80
Напряжение, В	13,2–14,7
Направление вращения (со стороны привода)	правое

Статор и крышки генератора стянуты четырьмя винтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора. Задний подшипник генератора 9402.3701 напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку, передний подшипник запрессован и завальцован в передней крышке и заменяется только вместе с ней. Его внутренняя обойма вместе с упорным кольцом и шайбой зажата гайкой между шкивом и ступенькой на валу ротора. Передний подшипник генератора 37.3701 стянут четырьмя винтами между внутренней и наружной шайбами и может заменяться отдельно от передней крышки. Задняя часть генератора 9402.3701 закрыта пластмассовым кожухом на защелках.

В статоре генератора расположена трехфазная обмотка, выполненная по схеме «звезда» (выводы фазных обмоток имеют общую точку). Вторые концы фазных обмоток соединены с выпрямительным мостом, состоящим из шести кремниевых диодов (вентилей) — трех «положительных» и трех «отрицательных». Вентили запрессованы в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные — на разных пластинах); на одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя. Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора (под пластмассовым кожухом генератора 9402.3701).

Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора.

Питание к обмотке возбуждения подводится через две щетки. Контактные кольца генератора (9402.3701) уменьшенного диаметра для понижения окружной скорости вращения и уменьшения износа щеток. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора. Регулятор напряжения — неразборный, при выходе из строя его заменяют.

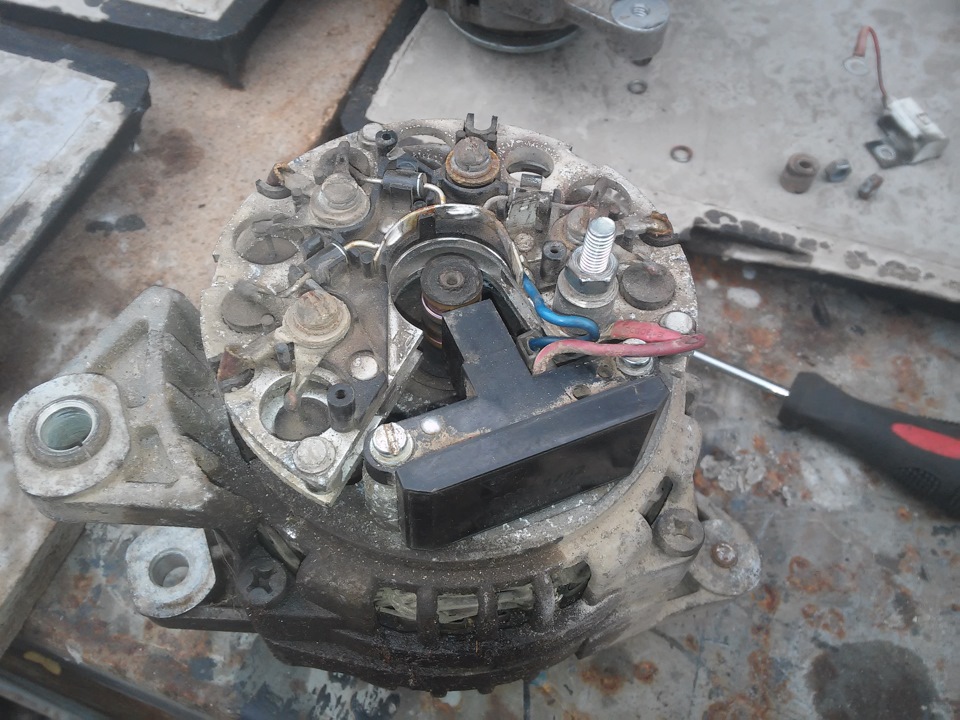

До 1996 г. у генератора 37.3701 щеткодержатель и регулятор напряжения представляли собой отдельные узлы (напряжение от клеммы «30» генератора подавалось на вывод «Б» регулятора напряжения). Теперь напряжение подается только к выводу «В» (вывод «Б» отсутствует). По своим характеристикам новый и старый регуляторы напряжения одинаковы и в сборе со щеткодержателем взаимозаменяемы.

Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор емкостью 2,2 ±0,04 мкФ, расположенный на выпрямительном блоке генератора 9402.3701 и задней крышке генератора 37.3701.

При включении зажигания напряжение к обмотке возбуждения генератора (вывод «D» генератора 9402.3701 и «В» генератора 37.3701) подводится через контрольную лампу в комбинации приборов (лампа при этом горит) и подсоединенные параллельно ей резисторы. После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (контрольная лампа гаснет). Если после пуска двигателя лампа горит, это указывает на неисправность генератора или его цепей.

«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а «плюс» — к выводу «В+» генератора 9402.3701 («30» генератора 37.3701). Обратное включение приведет к пробою вентилей генератора.

При работе генератора не рекомендуется отсоединять аккумуляторную батарею (особенно на двигателях, оснащенных системой впрыска). Возникающие при этом броски напряжения в бортовой сети могут повредить электронные компоненты схемы.

Вентили генератора (и другие устройства в бортовой сети автомобиля при подключенном генераторе) следует проверять под напряжением не выше 15 В, более высокое напряжение (например, при проверке мегомметром) может вызвать повреждение вентилей.

При необходимости проверки изоляции обмоток высоким напряжением генератор следует снять, а выводы обмоток — отсоединить от выпрямительного блока и регулятора напряжения

Схема Подключения Генератора Уаз

Замена и снятие электрогенератора Генератор на автомобиле ваз снимают либо для полной замены в случае выхода из строя или для выполнения ремонтных работ по замене неисправных частей.

Выполнение любой работы происходит поэтапно.

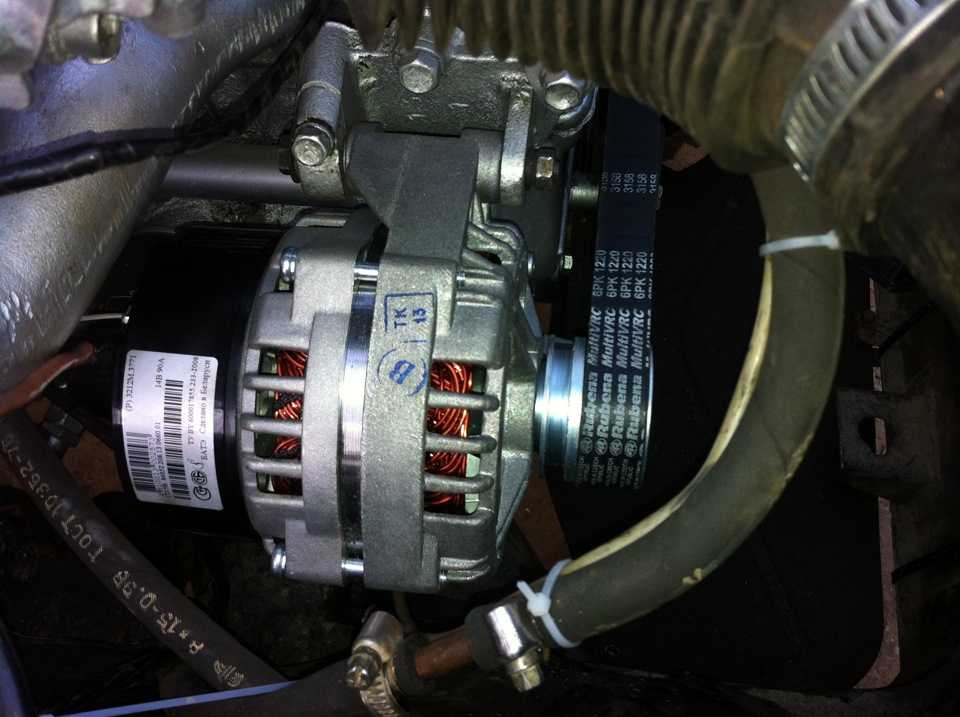

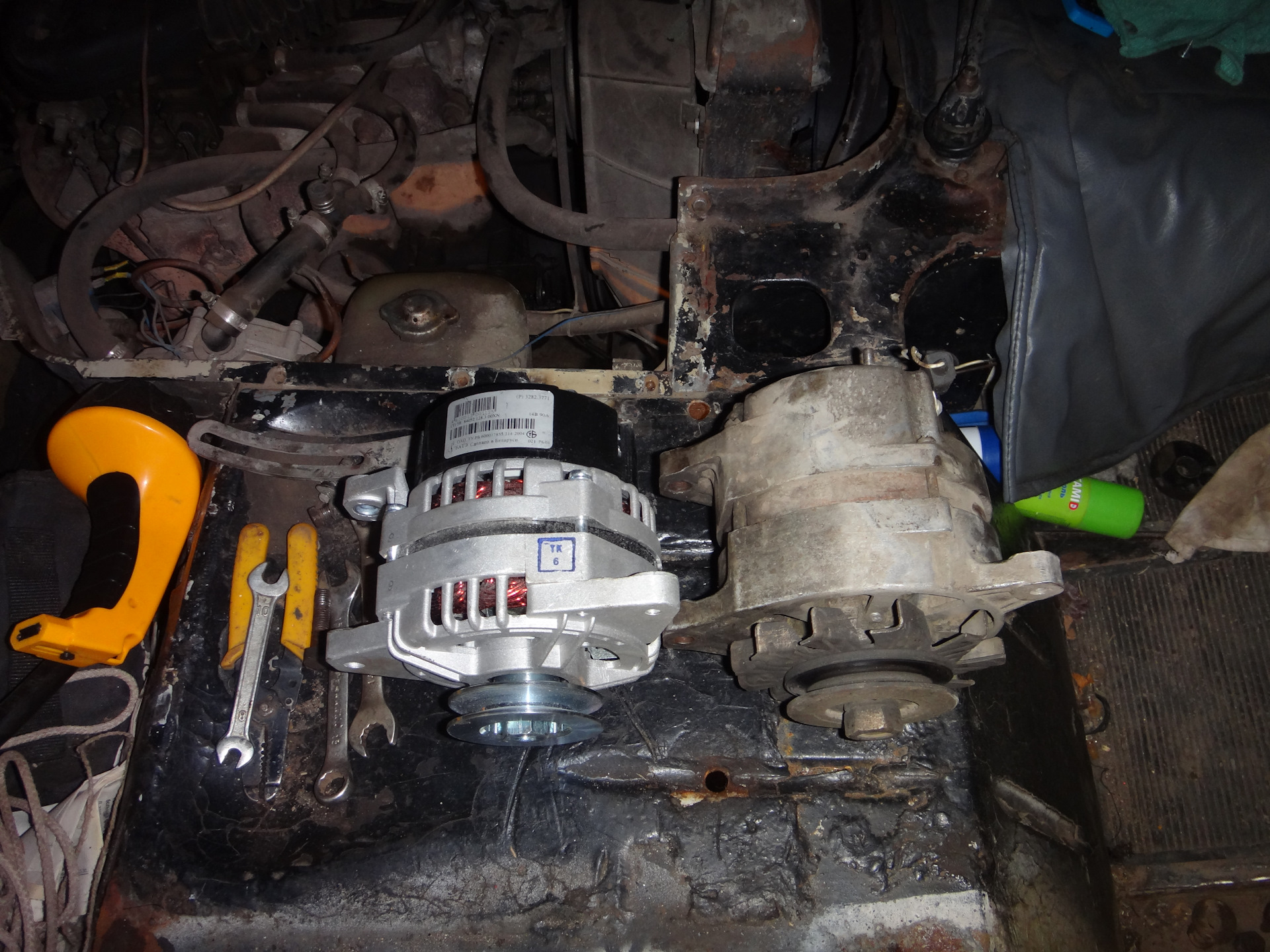

Установка генератора от Мерседес Бенц Mercedes-Benz на Газель 3302 (уаз) 402 и 417 двигатель

Генератор УАЗ: подключение, характеристики

На автомобилях до года — это 6РК один ремень , после го — с двумя ремнями 6РК Любые неисправности приводят именно к этим последствиям, приходит в неисправность батарея АКБ или резко увеличивается эксплуатационный бюджет. Отсоединяем колодку с проводами с разъема генератора. При работе двигателя узел подзаряжает аккумуляторную батарею и обеспечивает систему зажигания, обслуживающие системы и сам автомобиль электрическим током. Отсоединить аккумуляторную батарею. Любые неисправности приводят именно к этим последствиям, приходит в неисправность батарея АКБ или резко увеличивается эксплуатационный бюджет. Поделить с друзьями: Вам так же может быть интересно.

Как работает генератор

При покупке нового оборудования следует обращать внимание на срок гарантии и качество изготовления. После этих действий откручивается болтик клеммы фиксатора щеток

Потом мой товарищ сказал, это все ерунда и надо сделать нормально — выкидывай этот уголок!

Снимается сам якорь. Далее изымается и заменяется подшипник. Извлекается сам держатель. Обязательно должна присутствовать контрольная лампа, подключенная к системе. Если, при подключении генератора УАЗ что-либо будет сделано не так, устройство может выйти из строя. Не рекомендуется использовать прибор с переменным током.

Этот агрегат необходим для питания автомобиля электричеством и подзарядки аккумуляторной батареи.

В качестве тюнинга добавил бы вырез сверху и конечно же покрасил бы в красный цвет, а так как времени уже было мало, довольствовались тем что есть! К сожалению, механика, какой бы надежной она ни была, все же не вечна. Если вы видите, что он износился, то вероятнее всего, вам придется его поменять.

Планку натяжителя установил на родное место, только перевернули теперь к верху — планку пришлось немного подработать в кузне — просто погнули буквой Z, чтобы красиво стояла и ничего не задевала в подкапотном пространстве. При прохождении технического обслуживания проводится проверка креплений узла и натяжки ремней.

Новые генераторы имеют другую конструкцию и, соответственно, иную схему подключения. А лампочку нужно было поставить в разрез красного проводе.

УАЗ 31512, 31514, 31519 Мультимедийное руководство

Характеристики генератор для УАЗ

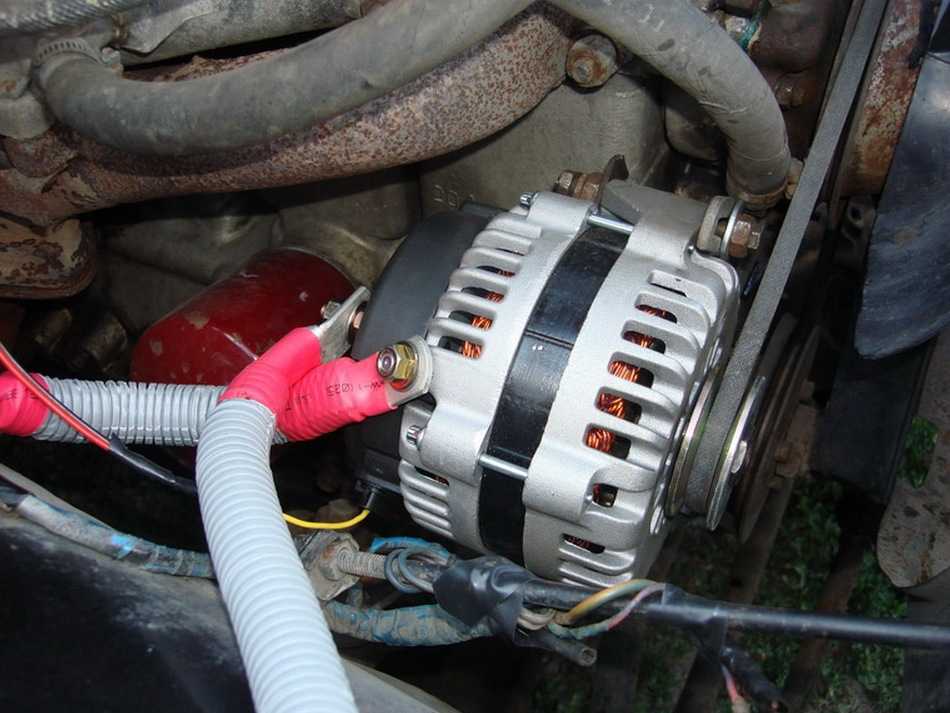

Ну вот, все на месте, все подключено, первый запуск и все работает, отлично!

Рекомендуется проводить разборку механизма только в специальном сервисе. Но величина этого тока зависит от частоты вращения ротора и, соответственно, оборотов двигателя.

В генераторе очень много небольших деталей, потому их необходимо рассортировать на столе.

В ходе технического обслуживания необходимо удостовериться в том, что генераторное устройство а или любое другое на двигателе надежно установлено. У этого генератора регулятор напряжения уже встроен в щеточный узел самого генератора, а у меня был выносной поэтому старый регулятор напряжения открутил как лишнюю деталь и выкинул лишние провода. Номинальный ток, А

Рекомендуем: Подключение света на участке

Думал, все получилось, но после накидывания ремня генератора, мы видим, как ремень проходит под термостатом, и он нам мешается. Осматривается статор. Износ щеток минимален, генератор не шибко грязный, осталась заводская окраска. Изымается крышка вместе с ротором. Ремонт в мастерской обойдется дороже, но качество его выполнения будет намного лучше.

3 метода проверки регулятора напряжения генератора

Потом мой товарищ сказал, это все ерунда и надо сделать нормально — выкидывай этот уголок! Какие модификации имеет ремень генератора? При отсоединении проводов необходимо вытянуть саму колодку. В качестве тюнинга добавил бы вырез сверху и конечно же покрасил бы в красный цвет, а так как времени уже было мало, довольствовались тем что есть!

Ну раз на подходит, думаю на тоже подойдет. Дальнейшие действия следует выполнять в таком порядке. Выбирая подходящий элемент, надо руководствоваться инструкцией по эксплуатации, а также каталогом деталей конкретного двигателя.

Думал, все получилось, но после накидывания ремня генератора, мы видим, как ремень проходит под термостатом, и он нам мешается. 3. Система зарядки — 2

Как подобрать приводной ремень на двигатель с кондиционером

› Вопросы и ответы

16.12.2019

Чтобы подобрать ремень для генератора УАЗ Патриот 409 двигателя с кондиционером, нужно знать особенности модели своего автомобиля. Машины этой марки могут иметь 1 или 2 такие комплектующие. Главный параметр, по которому надо подбирать новую запчасть, — длина.

Характеристики ремня генератора

На автомобили марки УАЗ Патриот используются двигатели с кондиционером моделей Евро-3 и Евро-4. В них установлен поликлиновой ремень. Он представляет собой замкнутый контур. На внутренней стороне изделия размещено несколько продольных полос, также называемых ручейками или клиньями. За счет такой конструкции оно и получило свое название.

На УАЗ Патриот для генератора могут быть использованы запчасти с номерами:

6РК2120;
6РК2100;
6РК1275;
6РК1220.

Этот шифр содержит все необходимые для подбора комплектующей детали параметры. Последние 4 цифры кодового обозначения показывают длину. Первая цифра — количество ручейков.

Например, запчасть с каталожным номером 6РК2120, применяемая на УАЗ Патриот, имеет следующие характеристики:

длина — 2120 мм;
количество ручейков (клиньев) — 6;
ширина изделия — 21,4 мм;
вес — 280 г.

Расположение элемента в конструкции автомобиля

Чтобы быстро и правильно установить новый ремень, необходимо иметь схему того, как эта запчасть должна огибать ролики и шкивы. Подробное изображение можно найти в инструкции по эксплуатации автомобиля. Владельцам машины этой марки рекомендуется постоянно иметь с собой не только запасную деталь, но и наглядное пояснение.

В двигателе 409 с кондиционером ремень генератора расположен так, что для его снятия достаточно отжать натяжные ролики. Снимать вентилятор или диффузор не потребуется

Старую деталь можно протащить между ними, осторожно вращая

По такой же схеме устанавливается новая запчасть. При этом нужно сначала обвести ремень вокруг всех роликов и только на последнем этапе накидывать на генератор.

Как выбрать подходящий приводной ремень

В первую очередь нужно определиться с требуемой длиной. Начиная с 2012 г. при комплектовке Патриота двигателем Euro 4 стала применяться модель длиной 2120 мм.

На автомобилях, выпущенных в период с 2007 по 2012 гг., изначально был установлен ремень длиной 2100 мм. При замене вышедшей из строя запчасти допустимо выбирать большую длину. Опытные автолюбители утверждают, что в этом случае процесс установки будет существенно проще. Однако можно встретить мнение, что комплектующая деталь большей длины начнет “свистеть” намного раньше.

Также в моделях, выпущенных в период с 2007 по 2012 гг. можно встретить двигатели, в которых установлено 2 ремня. В этом случае в зависимости от модификации используют комплектующие с номером:

Поэтому прежде, чем покупать новый ремень, нужно открыть капот или техническую документацию на автомобиль, для того чтобы узнать, какая версия двигателя установлена

Один из ключевых моментов — материал, из которого изготовлен ремень. Если производитель использовал дешевые отходы производства резинотехнических изделий, то его продукция не прослужит долго. Такой материал застывает на морозе, становится “дубовым”. Это приводит к тому, что на поверхности появляются трещины.

Чтобы ремень не крошился и служил долго, он должен быть сделан из EPDM. Это обобщенное международное название материалов, изготавливаемых с применением этилен-пропиленовых каучуков. Такая запчасть устойчива к старению и к температурным перепадам.

Поэтому чаще всего рекомендуется отдавать предпочтение изделиям европейских или азиатских производителей.

Производители запчасти

В качестве замены оригинального ремня, установленного на заводе, для автомобиля УАЗ Патриот может использоваться любой аналог, совпадающий по длине и ширине. Такие изделия можно найти у компаний:

SKF;
Gates;
Globelt;
Bosch;
TANAKI Co. Ltd;
LYNXauto.

Поликлиновые ремни подобной конфигурации применяются в двигателях автомобилей таких марок, как Ford, Lexus, Opel и т.д. Поэтому подобрать качественную запчасть достаточно просто.

Приобретать комплектующие, произведенные такими компаниями, как Luzar или Zommer, опытные автомеханики не рекомендуют, несмотря на меньшую стоимость.

Как подобрать приводной ремень на двигатель с кондиционером Ссылка на основную публикацию

Снятие и установка генератора на автомобилях с бензиновым двигателем УАЗ 31519

Вам потребуются: ключи «на 10», «на 12», «на 13», «на 14».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отсоедините колодку с проводом от вывода обмотки возбуждения генератора.

3. Отверните гайку…

4. …и снимите клемму с вывода «+» генератора.

5. Снимите ремень привода генератора (см. «Замена ремня привода генератора»).

6. Ослабьте затяжку контрящего болта…

7. …и гайки болта верхнего крепления генератора к кронштейну.

8. Выверните гайку болта нижнего крепления генератора к кронштейну и извлеките болт.

9. Выверните два болта крепления верхнего кронштейна генератора к головке блока цилиндров и снимите генератор с автомобиля.

10. Установите генератор в порядке, обратном снятию.

Руководства на все автомобили

1. Устройство автомобиля
2. Рекомендации по эксплуатации
3. Неисправности в пути
4. Техническое обслуживание
5. Двигатель
6. Трансмиссия
7. Ходовая часть
8. Рулевое управление
9. Тормозная система
10. Электрооборудование
10.0 Электрооборудование
10.1 Особенности конструкции
10.2. Аккумуляторная батарея
10.3. Монтажные блоки
10.4. Генератор
10.4.1 Генератор
10.4.2 Особенности конструкции
10.4.3 Возможные неисправности генератора, их причины и способы устранения
10.4.4 Особенности конструкции генератора Bosch для дизельного двигателя
10.4.5 Замена ремня привода генератора
10.4.6 Снятие и установка генератора на автомобилях с бензиновым двигателем
10.4.7 Разборка, дефектовка и сборка генератора 9422.3701
10.4.8 Проверка и замена щеток генератора 9422.3701
10.4.9 Разборка, дефектовка и сборка генератора Iskra
10.4.10 Проверка и замена щеток генератора Iskra
10.5. Стартер
10.6. Выключатель (замок) зажигания
10.7. Электронная система управления бензиновым двигателем (система впрыска топлива)
10.8. Система зажигания инжекторных двигателей
10.9. Электронная система управления дизельным двигателем (система впрыска топлива)
10.10. Освещение, световая и звуковая сигнализация
10.11. Очиститель ветрового стекла
10.12. Бачок омывателя ветрового стекла
10.13. Очиститель стекла двери задка
10.14. Бачок омывателя стекла двери задка
10.15. Электродвигатель вентилятора системы отопления и вентиляции салона
10.16. Прикуриватель
10.17. Комбинация приборов
10.18. Спидометр
10.19. Замена датчиков и выключателей
11. Кузов
12. Советы начинающему автомеханику
13. Покупка запасных частей
14. Поездка на СТО
15. Зимняя эксплуатация автомобиля
16. Подготовка к техосмотру
17. Приложения
18. Схемы электрооборудования Ссылки на другие сайты

Проверка и устранение неисправности

Раз уж неприятность коснулась вас, не нужно сломя голову лететь в сервис и платить непонятно какие деньги за диагностику и ремонт. Починить свою машину вы можете самостоятельно, при этом сэкономите немало средств. Давайте же разберемся, почему нет искры с катушки зажигания, и узнаем, почему она могла пропасть и как решить такую проблему.

Если имеются загрязнения, то их нужно вытереть сухой ветошью. Осмотрите все контакты и провода, они не должны быть влажными и иметь какие-либо повреждения. После этого попробуйте пошевелить высоковольтные провода и завести после этого автомобиль. Если после таких манипуляций машина не завелась, то нужно проводить более глубокую диагностику.

Нужно проверить работоспособность свечей. Чтобы убедиться в правильной работе свечей, можно сделать следующее: нужно два высоковольтных провода снять с крышки распределителя и расположить их возле двигателя авто на расстоянии семи миллиметров. Итак, если при запуске стартера на этом расстоянии появится голубая искра – это значит, что система исправна, а если ее цвет не голубой или же ее вообще нет, то нужно заняться ее ремонтом или поменять ее на новую.

Катушку проверяют таким же методом, как и свечи. Берем провод идущий от нее к трамблеру и подносим его к массе двигателя, после чего запускаем зажигание автомобиля. Если искры не видать, истинная причина остановки автомобиля- катушка индуктивности. Далее нужно проверить ее омметром. Таким образом мы проверим наличие разрыва цепи на первичной и вторичной ее обмотках. Если разрыв отсутствует, то омметр покажет три Ома на первичной и семь тысяч Ом на вторичной обмотках. В том случае, когда данные будут меньше, вам следует заменить катушку зажигания на новую.

При диагностике желательно также проверить каждый проводок и контакт. Нужно осмотреть и провода и их изоляцию, возможно именно на этих участках «засела» неисправность. Нужно распутать провода, если они запутаны, разложив их правильно. При помощи амперметра нужно проверить наличие тока в цепи и его силу. Чтобы это сделать, нужно соединить провода трамблера и запустить зажигание автомобиля.

В случае когда сила тока гораздо меньше стандарта (он указан для каждого автомобиля отдельно в ПТС) – значит существует разрыв в катушке, который мог появиться в результате короткого замыкания. Очень часто катушка зажигания искрит и таким образом ломается при включенном зажигании и при выключенном двигателе. В результате этого на проводах начинает греться изоляция, которая со временем трескается и осыпается. В момент когда оголенные провода соприкасаются, происходит короткое замыкание.

Итак, когда выявлена истинная проблема поломки, ее нужно перемонтировать или же приобрести новую и заменить. Ремонту подлежат те механизмы, которые имеют незначительные трещины, царапины. Такие повреждения можно удалить путем зачистки или же заклеивания специальным веществом. Меняется катушка только на такую же самую, с такими же характеристиками.

При подключении новой катушки необходимо быть очень внимательным и аккуратным

Очень важно не перепутать провода. В противном случае, кода провода будут подключены неправильно, это приведет к их нагреву и к короткому замыканию

Чтобы с вашим автомобилем не происходило преждевременных поломок, следите за его работой и его составляющими механизмами

В противном случае вы можете поплатиться за свою халатность. Удачи вам с ремонтом автомобиля

Чтобы с вашим автомобилем не происходило преждевременных поломок, следите за его работой и его составляющими механизмами. В противном случае вы можете поплатиться за свою халатность. Удачи вам с ремонтом автомобиля.

Подшипник

Чтобы устройство вращалось, в конструкции есть подшипник генератора, и если он неисправен его нужно менять, иначе генератор может перестать работать

Устройство имеет два подшипника, но особое внимание на задний. Понять в каком состоянии находится подшипник можно следующим образом:

Проверить скорость вращения;
Покачивать из стороны в сторону наружное кольцо ;
Резко провернуть изделие по часовой стрелки.

Если во время проверки происходит заедание, слышен треск или имеются колебания, то это говорит о том что деталь нужно менять. Также во время работы двигателя может доносится посторонний скрип или свист, в этом случае:

нужно заглушить мотор,
снять ремень генератора УАЗ Патриот
и рукой покрутить шкив, таким образом можно понять исправна деталь или нет.

Замена подшипника

Замена подшипника как правило происходит вместе с крышкой генератора, но многие умельцы делают это по отдельности.

Для того, чтобы раскрутить генератор:

берем старый ремень генератора
складываем вдвое
зажимаем в тиски.
Берем головку на 24
откручиваем подшипник генератора
дальше с помощью головки на 8 откручиваем крышку генератора
после этого снимаем крышку, чтобы снять подшипник,
откручиваем еще четыре болта
Потом резиновым молотком выбиваем сам подшипник.

Затем в обратной последовательности берем новый подшипник маркировки 6303-2RS и устанавливаем его в обратной последовательности.

Также аккуратно с помощью головки ключа сажаем новый подшипник в гнездо головки генератора. Закручиваем обратно крышку на подшипник и устанавливаем головку генератора на свое место.

Почему генератор выходит из строя?

Одна из причин поломки генератора заключается в небрежной эксплуатации транспортного средства. Предупредить о поломке может неприятный звук, который будет исходить со стороны генератора во время поездки.

Также выйти из строя может не сам генератор, а его составляющие элементы, и в этом случае можно обойтись только лишь ремонтом. Но если вовремя не исправить ситуацию, генератор сломается, и потребуется его замена.

За заменой генератора рекомендуется обращаться в специализированные СТО, где за работу готовы взяться настоящие профессионалы своего дела. Они проведут качественную диагностику, установят причину и быстро отремонтируют генератор или установят новый. При необходимости можно выполнить замену своими руками. Но для этого потребуется ознакомиться с тем, как устроен УАЗ Патриот и схема подключения генератора. Кроме этого, можно посмотреть различные фото или видео проведения подобных процессов.

Замена своими руками подразумевает выполнение нескольких этапов.

Подготовительный этап

В этом случае автовладельцу необходимо подготовить требуемые инструменты, а также купить новый генератор – это может быть оригинальная модель или ее аналог. В качестве инструментов понадобятся:

отвертки;
ключи на различные диаметры;
удлинитель;
молоток.

После этого можно приступать к следующему этапу.

Основной этап

Основной этап замены генератора подразумевает его снятие и установку нового агрегата. Процесс снятия делится на несколько шагов:

Сначала потребуется установить автомобиль на ремонтное место и позаботиться о фиксации его колес. Также потребуется отключить двигатель и снять клеммы с аккумулятора. Это необходимо, чтобы обеспечить безопасность проводимых работ. Далее необходимо отключить от генератора колодки с проводами

Делать это нужно максимально осторожно, чтобы не повредить проводку и отверстия, куда крепятся провода. После этого необходимо открутить гайку с минусовой клеммы и извлечь основной кабель, подключаемый к генератору. Четвертым шагом станет демонтаж приводного ремня

Для этого сначала потребуется ослабить ролики, за которые закреплен ремень, а потом приступить непосредственно к его снятию

Четвертым шагом станет демонтаж приводного ремня. Для этого сначала потребуется ослабить ролики, за которые закреплен ремень, а потом приступить непосредственно к его снятию.

Следующий шаг – ослабление натяжение контр — болта и гаек верхнего крепления

Важно в это время придерживать генератор, чтобы было легче открутить крепежный элемент

То же самое проделывается с болтами и гайками в нижней части генератора.

Наконец, владельцу «Патриота» останется открутить два болта крепления верхнего кронштейна и извлечь генератор. После этого можно либо отремонтировать вышедший из строя агрегат, если во время осмотра окажется, что это возможно, либо все-таки установить новый.

Обратная установка генератора выполняется точно так же, как разбор конструкции, но действовать нужно в обратно порядке

Поэтому важно в процессе работы помечать болты, гайки и другие крепежные элементы, чтобы можно было понять, за фиксацию какого элемента они отвечают

Проверка работоспособности

Когда сборка конструкции будет завершена, останется только проверить работоспособность нового генератора. Для этого необходимо подсоединить клеммы к аккумулятору и завести двигатель.

Отсутствие какого-либо звука со стороны генератора подскажет, что работа была выполнена успешно и можно продолжать эксплуатацию автомобиля. Те же самые работы проводятся для УАЗ «Патриот» с кондиционером.

Чтобы впоследствии подобные проблемы не возникали слишком часто, и не приходилось изрядно тратиться на покупку нового генератора, рекомендуется регулярно проводить осмотр состояния всего автомобиля и выполнять своевременный ремонт вышедших из строя элементов.

Источник

Диод в схему

Установка диода с тумблером – самый простой способ увеличить напряжение. Тут не нужно заморачиваться, искать много информации в книжках и т.п. Все максимально доступно, никаких особых сложностей.

Целью данного способа увеличения напряжения в бортовой сети автомобиля является обман регулятора, который находится внутри генератора. Как известно, на старых отечественных моделях авто (копейка, Ваз 2105 и т.д.) просадка напряжения порой доходит до критичных значений – бывает, и до 12.5 вольт опускается. Аккумулятор, понятно, заряжаться при таком напряжении не будет.

Регулятор напряжения – это те же щетки, таблетка, шоколадка – названий много, но это один и тот же элемент, который отвечает за регулирование напряжение в генераторе. На наших отечественных автомобилях, преимущественно старого года выпуска, таблетки стоят плохого качества. Они плохо регулируют вольтаж, и как было сказано выше, порой значение тока просаживается ниже плинтуса.

Итак, что нужно сделать – вставить дополнительный диод в цепь. Этим мы добьемся следующего: насколько на диоде будет понижено напряжение, настолько регулятор будет повышать общий ток в цепи.

Интегрировать диод можно несколькими способами. Один из лучших – дистанционно. Берется простой тумблер, устанавливается где-нибудь в удобном месте.

Очевидно, что тумблер следует провести через провод на генератор. Вставить диод можно в прорезь моста генератора, в том месте, где проходит проводок с обмотки возбуждения на регулятор. Т.е, диод просто врезаем в проводок между мостом и регулятором.
