Замена сцепления на renault logan

Регулировка привода выключения сцепления Рено Логан 1,4

Регулировка привода сцепления на автомобиле Рено Логан 1,4 позволит избавиться или предотвратит появление таких неисправностей как: сцепление «ведет», сцепление «буксует», задняя передача включается с «хрустом», затрудненное включение передач, рывки при трогании с места или при переключении передач.

На автомобиле Рено Логан с пробегом регулировка сцепления заключается в установке всего одного параметра: размера от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления (см. фото выше).

Необходимые инструменты

— Два рожковых ключа на «10»

— Один рожковый ключ на «7»

Подготовительные работы

— Очищаем от загрязнения резьбовой наконечник троса привода сцепления и его гайки

— Несколько раз нажимаем на педаль сцепления

Порядок регулировки привода выключения сцепления на автомобиле Рено Логан 1,4

— Проверяем регулируемый размер

При помощи линейки проверяем расстояние от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления. Оно должно составлять 60±5 мм. Если установлено отклонение от нормы в ту или иную сторону, проводим регулировку.

— Ослабляем контргайку регулировочной гайки

При помощи двух ключей на «10» ослабляем затяжку контргайки регулировочной гайки привода сцепления.

— Изменяем регулировочный размер

Ключом на «7» удерживаем наконечник троса за шестигранник, ключом на «10» вращаем регулировочную гайку. При этом если гайку затягиваем – размер увеличивается, педаль сцепления будет подниматься, гайку отпускаем – размер уменьшается, педаль падает. Линейкой периодически измеряем регулируемый размер и при достижении им требуемого значения вращение регулировочной гайки прекращаем.

— Стопорим регулировочную гайку контргайкой

Используем, как и ранее, два рожковых ключа на «10». После стопорения несколько раз нажимаем на педаль сцепления и еще раз проверяем регулируемый размер. Если есть необходимость, немного его корректируем.

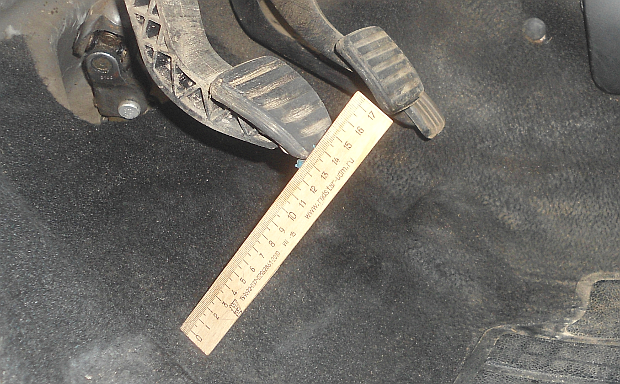

Если размер выставлен верно, педаль сцепления будет располагаться на уровне с педалью тормоза или чуть выше ее (12,5 – 13,5 см от пола до края педали при снятом коврике), а ход вилки выключения сцепления находиться в пределах 28-35 мм. Передача заднего хода должна включаться при работающем двигателе без посторонних звуков и затруднений.

Если регулировкой привода сцепления не удается устранить возникшие при его работе неисправности, то вероятнее всего сцепление подлежит замене. Чаще всего на автомобилях Рено Логан такая необходимость появляется к 200.000 км пробега в связи с износом ведомого диска, но возможно и раньше (в зависимости от условий эксплуатации).

ход вилки выключения сцепления 28-35 мм

Примечания и дополнения

— Дополнительными признаками необходимости регулировки сцепления на автомобиле Рено Логан 1 будет расположение педали сцепления выше или ниже педали тормоза и «схватывание» сцепления слишком высоко или слишком низко.

— Изначально, на новом автомобиле Рено Логан 1,4 в приводе сцепления выставлено два размера:

от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления (60±5 мм);

от кронштейна на коробке передач до вилки выключения сцепления (86±5 мм).

Второй размер в процессе эксплуатации автомобиля не регулируется.

Еще статьи по сцеплению автомобилей Рено Логан

— Замена сцепления на автомобиле Рено Логан

— Замена троса сцепления на автомобиле Рено Логан

— Неисправности сцепления автомобиля Рено Логан

— Устройство сцепления автомобиля Рено Логан, схема

Снятие и установка сцепления

Снятие старого сцепления

Перед началом процесса замены старого сцепления на новое необходимо убедиться в том, что автомобиль находится на ровной и устойчивой поверхности, а также заблокировать задние колеса.

Далее следует выполнить следующие шаги:

1. Отсоединить крепление аккумулятора, чтобы избежать случайных повреждений;
2. Снять подлокотник и облицовку панели приборов, чтобы получить доступ к механизму сцепления;
3. Снять защитную крышку с маховика с помощью подходящего инструмента;
4. Отвернуть болты, которыми крепится центральный отжимной диск;
5. С помощью специального инструмента, снять отжимной диск и убрать его с автомобиля;
6. Отвернуть болты, которыми фиксируется выжимной подшипник, а затем снять его;
7. Снять выжимной механизм сцепления с помощью подходящего инструмента, ослабив заранее фиксирующие его болты;
8. Проверить состояние и износ сцепления и компонентов, замену которых планируется выполнить;
9. Если все необходимые компоненты заменены, можно переходить к установке нового сцепления.

Установка нового сцепления

Установка нового сцепления производится в обратном порядке снятия.

Необходимо проделать следующие шаги:

1. Установить выжимной механизм сцепления на место, притянув болты с заданной затяжкой;
2. Установить новый выжимной подшипник и затянуть болты, фиксирующие его;
3. Установить отжимной диск на маховик и закрепить его болтами;
4. Установить защитную крышку на маховик и закрепить ее;
5. Проверить правильность установки нового сцепления, а также его работоспособность;
6. Установить облицовку панели приборов и подлокотник на свои места;
7. Подсоединить аккумулятор;
8. Протестировать сцепление на предмет правильности работы.

После успешной замены и установки нового сцепления, необходимо протестировать его на дороге, чтобы убедиться в его исправной работе и отсутствии проблем.

Замена диска сцепления и его ресурс

Прежде чем приступить к работе следует знать некоторые конструктивные особенности.

Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.

Необходимые инструменты

1. Ключ «на 11», а лучше, если это будет торцевая головка.
2. Отвертки – плоская и крестообразная.
3. Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)

Снимаем сцепление

Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:

• Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).
• Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.
• Выкрутив, болты снимайте с маховика ведомый и нажимной диски сцепления, ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
• Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
• Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.
• Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.
• После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
• Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.

ПОДРОБНОСТИ: Mitsubishi Pajero Sport ремонт тормоза: замена колодок || Замена задних тормозных колодок на Mitsubishi Pajero Sport инструкция как поменять тормозные колодки своими руками Митсубиши Педжеро Спорт

Важный нюанс

Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время.

Как правило, диск сцепления ходит порядка 150 тысяч километров пробега, но бывали случаи, где данная деталь отхаживала порядка 200 тысяч километров.

Как правило, замене подвергается весь комплект сцепления. Чтобы узнать, сколько стоит данный комплект, вам необходимо обратиться к дилеру в вашем регионе. Чтобы заменить комплект необходимо обладать специальным инструментом, с помощью которого можно произвести данную работу профессионально.

1. Установите ваш автомобиль на подъемник и снимите передние колеса.
2. Демонтируйте аккумуляторную батарею, после чего отсоедините необходимые элементы, затрудняющие доступ к коробке переключения передач.
3. Открутите трос настолько, сколько это необходимо, после чего демонтируйте его.
4. Открутите в верхней части подушку крепления коробки переключения передач, а также все необходимые болты, крепящие данный узел к блоку двигателя.
5. Поднимите автомобиль, после чего разберите подвеску и снимите приводные валы, предварительно слив масло с коробки переключения передач.
6. Установите опорный элемент, такой как стойка, после чего приподнимите двигатель настолько, сколько это необходимо.
7. Открутите нижнее крепление КПП и остальные болты удерживающий весь узел.
8. Произведите демонтаж КПП и уберите ее в сторону.

Эту процедуру замены комплекта необходимо проводить вдвоем с напарником, так как вес коробки переключения передач составляет около 50 килограммов.

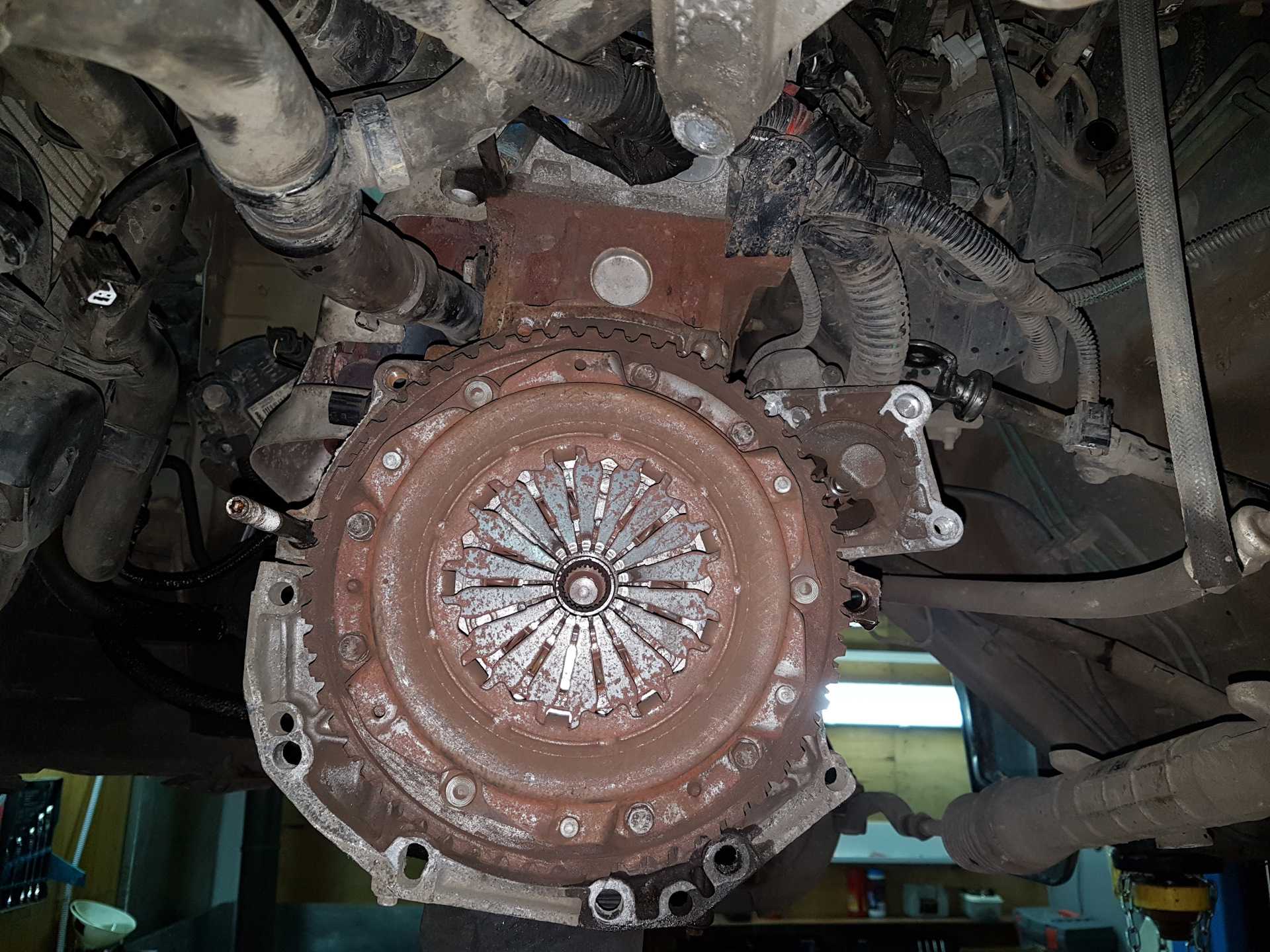

1. Открутите 6 болтов по кругу корзины, после чего демонтируйте комплект.

Подготовьте новый комплект сцепления, предварительно центруйте диск относительно маховика двигателя, после чего произведите крепеж 6-ти болтов, удерживающие этот комплект на маховике.

1. Замените выжимной подшипник из комплекта и произведите смазку направляющих вилки.

ПОДРОБНОСТИ: Замена помпы ВАЗ 2121 Нива своими руками

Регулировка и замена сцепления Рено Логан своими руками

Довольно часто владельцы Рено сталкиваются с проблемой скрипа педали сцепления, а также износом всего механизма. Зачастую, чтобы провести профилактику и ремонт механизма сцепления обладатели автомобилей Рено обращаются в специализированный автосервис, тем самым затрачивают весьма большие суммы денег. Большинство автолюбителей не хотят переплачивать и желают сэкономить денежные средства путем самостоятельного ремонта и обслуживания системы сцепления. В этой статье мы затронем тему самостоятельного ремонта и устранения скрипов педали сцепления, а также замены всего механизма на Рено.

Замена троса сцепления и смазка упора вилки сцепления

Многим логановодам известна такая болячка, как скрип педали сцепления в жаркую погоду после продолжительной поездки. Этим летом она посетила и мой авто.Ездил на СТО, пшикнули WD-40 под пыльник вилки сцепления — хватило ровно на дорогу до дома.Назойливость данного явления и активное обсуждение в последнее время на Драйве вынудили меня изучить массу материала в сети и самостоятельно заняться устранением проблемы в своем авто.Начну с того, что десять раз пожалел, что полез менять трос сам, потому как почти все нужно делать на ощупь, т.к. обзора нет. Я включал на телефоне видео и совал его в труднодоступные места, чтобы посмотреть, как что крепиться.Заранее прошу не кидать в меня камни, т.к. от ремонта авто я далек, делал всё в первый раз, предварительно изучив эти инструкции:Замена троса привода выключения сцепления Регулировка сцепленияСмазывал по инструкции логан-гаража на logan-clubе:Инструкция логан-гаража

Трос я купил Sachs за 580 рублей.Смазку использовал синюю Mobil Mobilgease XHP 222, стоила она в районе 200 рублей.

1. Снятие тросаИ так начинаем с контргайки и гайки за грузиком — откручиваем их, ослабляя трос. Вытаскиваем трос из вилки и кронштейна.

Еще трос крепится хомутом-защелкой под левой опорой двигателя(если стоять лицом к машине, то она соответственно справа), тут только на ощупь, его надо открыть как крышечку. Трос Sachs кстати имеет одетый кусок шланга-подкладку, как я понял для этой защелки, чтобы она не намертво зажимала оболочку троса.Всё, старый трос вытаскиваем через моторный отсек, перед этим нужно понять где отверстие в щитке моторного отсека — нам совать туда новый, а визуально его не видно.Трос Sachs немного отличается от того, что стоял. На оригинальном есть лишняя кубышка, которая ни за что не крепится, я не понял зачем она.На оригинальном есть какая-то дополнительная белая оболочка, которая похоже крошится, из под нее сыпется белая пластиковая крошка, на фото видно:

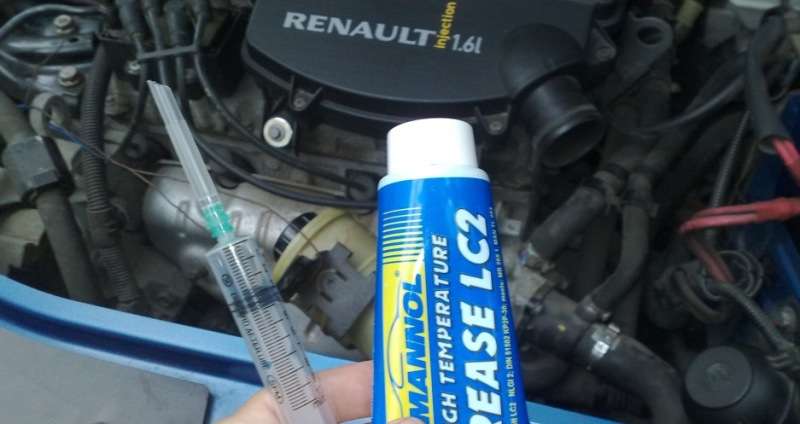

2. Смазка вилки.Я отрезал иглу с обычного шприца, а колпачок иглы срезал наискось, чтобы не наваливать в пустоту смазку, а иметь возможность размазывать ее по боковым поверхностям. Надо было еще приклеить колпачок к остаткам основания иглы и всё это к шприцу, т.к. колпачок у меня решил соскочить под вилку, хорошо, что не провалился, и я его достал.В общем наваливаем смазки в шприц:

Снимаем пыльник — просто тянем, ставить назад его гораздо дольше.Вот такая картинка нам открывается, видны остатки старой коричневой смазки:

Я выдавил где-то 2 мл смазки, т.к. увидел, что какое-то ее количество всё таки упало вниз, смазав белую бобышку, решил достаточно.

Моя любимая фраза в мануалах по ремонту авто: устанавливаем всё назад в обратном порядке.Потому что тут начинается обычно настоящий гемор.Ставим назад пыльник вилки. Нужно просто взять и осмотреть вокруг, чтобы понять какими пазами надо засунуть его на место.3. Установка троса сцепления.Просовываем трос под опору двигателя, закрепляем в вилке и кронштейне, максимально открутив регулировочную гайку, просовываем в салон. Нужно защелкнуть оболочку троса в отверстии щита моторного отсека. Тоже только на ощупь, надо засовывать его под углом чуть снизу вверх. Можно пощупать старый перед снятием в этом месте.Затем откидываем педаль вверх и пытаемся закрепить трос в педаль. Для этого вперед надо совать кубышку, там в педали есть как-бы углубление для нее.После того как всё получилось(не забываем защелкнуть хомут под опорой двигателя) регулируем педаль сцепления. Я отрегулировал по линейке как в мануале.Сцепление хватало у меня раньше в самом верху, а после такой регулировки стало хватать в самом низу. Было очень не удобно, правда привык трогаться я быстро, но всё равно до сих пор иногда не дожимаю сцепление до конца при переключении и хряпаю. И раньше я подбирал обороты при переключении передач педалью газа в зависимости от оборотов, а теперь больше дергаюсь при переключении. Ну ничего, это всё дело привычки. Зато ногу удобнее теперь переставлять с педали сцепления на площадку пола слева и обратно.Педаль стала нажиматься легче и как-то плавнее.PS: Я хотел сначала поездить, попробовать, а потом писать. Проверить нет возможности: погода сейчас прохладная, и ехать долго некуда. Пишу всё это по просьбе одного человека в принципе не зная результат. Вместо этого постскриптума в дальнейшем напишу отзыв о результате.

Ослабление крепежных элементов

Среди основных причин болтания вилки сцепления Рено Логан стоит выделить ослабление крепежных элементов. Это может происходить в результате неправильной установки или несоответствия требованиям производителя при замене вилки или снятии-установке коробки передач.

Ослабление крепежных элементов может привести к неправильному функционированию вилки сцепления, что в свою очередь вызывает перекосы и дополнительные нагрузки на крепежные механизмы, которые не предусмотрены дизайном системы.

Для устранения проблемы необходимо проверить состояние и крепость болтов и гаек, которые соединяют вилку с механизмом сцепления. Если они ослаблены, их следует затянуть с использованием необходимого момента затяжки, указанного в технической документации производителя автомобиля. После затяжки следует проверить функциональность вилки сцепления и отсутствие болтания.

Также рекомендуется периодически осуществлять визуальный осмотр крепежных элементов, чтобы выявить признаки ослабления и провести необходимую профилактику. Это позволит предотвратить возникновение серьезных проблем и повреждений связанных с неправильным функционированием вилки сцепления Рено Логан.

Как заменить диск сцепления, и каков его ресурс

Сцепление важная вещь в авто, и многих интересует, сколько ходит сцепление? Средний ресурс диска достигает 150 тыс. км, а у более «спокойных» владельцев данная деталь может выходить порядка 200 тыс. км. После этого требуется замена сцепления.Обычно при износе диска рекомендуется заменить сцепление полностью. Для ориентирования в ценовой политике на данный механизм следует обратиться к дилеру, находящемуся в вашем регионе. Замена сцепления проводится на Рено Логан с использованием специальных инструментов, который позволит выполнить операцию профессионально.

Начинаем замену.

1. Замена сцепления процедура ответственная. Вывешиваем авто подъемником и снимаем колеса передка.
2. Извлекаем АКБ, после чего отсоединяем детали, создающие затруднение в подступах к коробке передач.
3. Отвинчиваем гайку крепления троса и удаляем его.
4. Откручиваем болт, фиксирующий верхнюю подушку трансмиссии, а также всю обойму болтов, посредством которых коробка крепится к блоку мотора Renault Logan.
5. Демонтируем элементы подвески, а также полностью снимаем приводные полуоси. Не забываем перед разъединением внутренних шарниров валов с дифференциалом трансмиссии слить масло с ее картера.
6. Подставляем под коробку опору (стойку) и поднимаем мотор Рено Логан на требуемую высоту.
7. После этого коробку демонтируем и убираем в сторону. Замена сцепления выполняется преимущественно с помощником, потому что масса трансмиссионного агрегата достигает 50 кг.

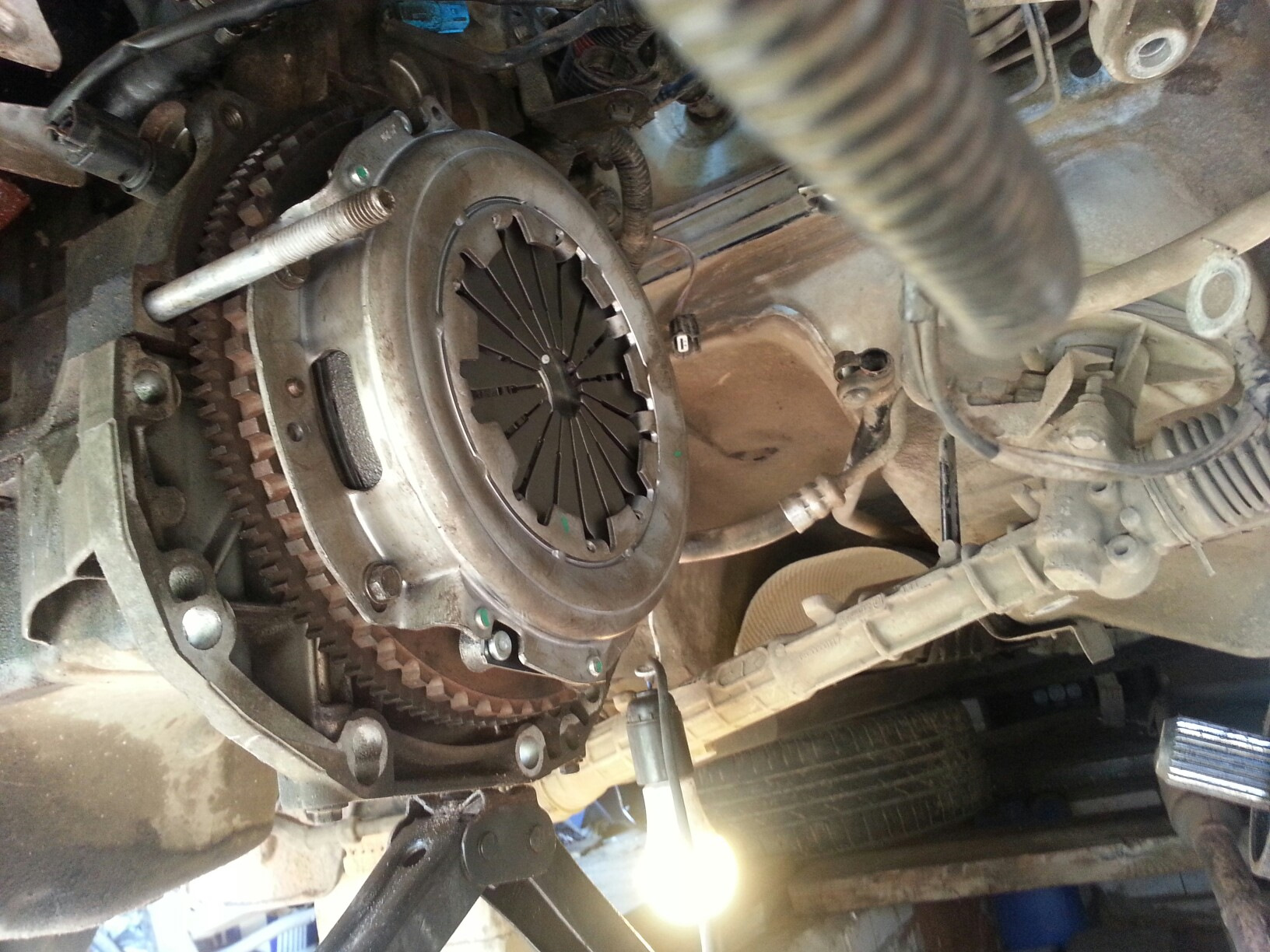

8. Откручиваем 6 болтов, крепящих корзину к маховику, и снимаем узел в сборе
9. Подготовив новый узел к монтажу, центрируем диск по отношению к маховику
10. Монтируем корзину посредством указанных шести болтов
11. Рекомендуется заменить выжимной подшипник, что избавит от повторной разборки для того, чтобы была произведена замена сцепления, и смазать направляющие вилки.

Сборку выполняем по обратному алгоритму. По завершении регулируем трос сцепления Renault Logan. Не забываем при ремонте очистить «сапун» вентиляции коробки и залить смазывающую жидкость в картер трансмиссии.

Рассмотрев представленные в данном материале ремонтные процедуры на модели Renault Logan, напрашивается вывод о том, что их можно выполнить самостоятельно как на 1.4 литровой версии Рено Логан, так и на модификации с 1.6 литровым агрегатом. Стоимость ремонтных мероприятий в специализированной мастерской будет многократно превышать бюджет собственноручного ремонта, А в данном материале вы найдете много полезной информации про сцепление, в том числе и сколько ходит сцепление. Рекомендуем использовать приведенную статью в качестве мануала и перед началом работ изучить видеоматериал, который в достаточном количестве размещен в интернете.

Процесс прокачки сцепления

Штуцер в зависимости от модификации может иметь, два фиксатора трубки, один фиксатор или иметь прокачной клапан под ключ рассмотрим все варианты:

1. Два фиксатора на штуцере — необходимо правый (ближе к АКБ) фиксатор вдавить до упора, а левый (ближе к двигателю) вытянуть до щелчка, это можно сделать тонкогубцами или крючком, теперь появилась возможность выдвинуть трубку сцепления для открытия клапана, трубку выдвигаем примерно на 5-7 мм не более.
2. Один фиксатор – для удобства необходимо дополнительно зафиксировать штуцер выходящий из КПП, это можно сделать стопорной шайбой или расклинить отверткой и для освобождения трубки сцепления, необходимо надавить на пружинный фиксатор, после чего трубку можно выдвинуть для открытия клапана, трубку выдвигаем примерно на 5-7 мм не более.
3. Прокачной клапан под ключ – до того как одеть прозрачную трубку необходимо на клапан одеть накидной ключ в этом варианте клапан открывается и закрывается просто поворотом ключа.

Если прокачиваем с помощником, то просим его надавить на педаль сцепления несколько раз и зафиксировать педаль в нажатом состоянии, после чего открываем клапан, выдвигая трубку или поворотом ключа и ждем пока перестанет выходить воздух и вытекать жидкость из трубки, после чего клапан закрываем педаль отпускаем и повторяем процедуру до полного прекращения выхода пузырьков воздуха, обычно хватает 3-4 раза.

Если действуем в одиночку, то начинаем шприцем втягивать старую жидкость, после наполнения шприца необходимо пережать прозрачную трубку или вставить трубку сцепления в штуцер, отсоединить шприц слить жидкость, данную процедуру для удаления воздуха без полной смены жидкости необходимо повторить до полного прекращения выхода пузырьков воздуха, обычно хватает 3-4 раза.

Если жидкость меняется полностью, то повторять процедуру прокачки нужно до тех пор пока в шприце или в емкости не появится новая жидкость, только тогда можно прекращать процесс.

Одновременно с этим процессом обязательно контролируем уровень жидкости в бачке и своевременно доливаем не допуская опустошения бачка.

После завершения не отсоединяя шприц или не вынимая прозрачную трубку из емкости вставляем трубку сцепления в штуцер приводим фиксаторы в первоначальное положение или затягиваем клапан ключом, после чего убираем шприц, прозрачную трубку, не забываем одеть защитный колпачок, доводим уровень жидкости в бачке до требуемого, закрываем крышку бачка, процесс прокачки гидропривода сцепления завершен.

Как устранить скрип педали сцепления на автомобиле Рено Логан без заезда на сервис?

Опытные автомобилисты не только могут самостоятельно заменить подшипник передней ступицы Logan, но и на слух определяют локацию посторонних звуков от механизма муфты. Это позволяет им оперативно его устранить источник акустического дискомфорта. Но бывает, что шум появляется в ходе движения, когда точно установить причину не удается. В этом случае приходится переходить по пунктам:

• Смазать тросик.
• Смазать зубчатый сегмент педального узла.
• Очистить и нанести новую смазку на опорный узел вилки.
• Заменить втулки педального кронштейна.
• Заменить тросик.
• Заменить выжимной подшипник.

Поскольку износ тросика – это одна из самых актуальных проблем, то есть смысл начинать борьбу с посторонним шумом именно с него. Бывали случаи, когда трос начинал двигаться вместе с оплеткой, а при ее заклинивании получался треск.

Смазываем тросик

Есть определенный тип водителей, которые считают, зачем лишний раз «париться» – проще поставить новый, и избавиться таким образом от скрипа педали сцепления на авто Рено Логан навсегда. Возможно, с этим мнением можно и согласиться, но только новый трос все же следует промазать – так он будет работать долго и надежно.

Другой тип автовладельцев утверждает, что смазывать любые тросики категорически нельзя, мол, так он обрекается на медленную смерть от абразива, который образовывается от грязи и песка. С этим позвольте не согласиться, потому что практика показывает, что смазанный трос безотказно работает в любых условиях.

Чем смазывать? Одни используют графитовую смазку или Литол, другие – WD-40. Аэрозоль в последнее время стал чуть ли не панацеей от всех неполадок, связанных с трением, коррозией и еще целым рядом явлений. Однако если прислушаться к специалистам, все перечисленные варианты неприемлемы. Литол, к примеру, начинает застывать уже при -15°C, что недопустимо.

Оптимальным вариантом принято считать смазку ЦИАТИМ 221, которая отлично справляется в малонагруженных узлах трения при температуре от -60 до +120°C. Смазка наносится на открытые участки троса, при этом делаются возвратно-поступательные движения.

Смазка паза зубчатого сегмента педали

Шум со стороны педального узла внутри салона бывает связан с зубчатым кулачком педали муфты, который расположен под приборной панелью. В зубчатом сегменте расположен паз, по которому проходит трос управления.

Для устранения проблемы постороннего шума достаточно смазать Литолом внутреннюю плоскость паза. Перед началом операции тросик нужно потянуть на себя и извлечь его из специального держателя педали.

Смазываем опору вилки

В случае, когда педаль сцепления на Рено Логан продолжает скрипеть, нужно осмотреть еще один узел – опору вилки. При необходимости ее нужно очистить и положить новую смазку. Простая на первый взгляд операция требует наличия довольно внушительного набора:

• Силиконовая смазка в аэрозольной упаковке.
• Очиститель для тормозных дисков и сцепления в аэрозольном баллончике.
• Круглая кисточка с длинной ручкой для удаления сильного загрязнения.
• Пластичная смазка класса NGLI, например, Mobilgrease XHP 222, Chevron NLGI 2. Смазки отличаются темно-синим цветом.
• Одноразовый пластиковый шприц на 10 мл. Колпачок нужно обрезать под углом, именно с его помощью выполняется смазывание.

Довольно часто причиной скрипа из муфты является опора вилки, причина – грязь и все ее разновидности. Многим процедура помогает, поэтому не стоит пренебрегать. Особых трудностей с реализацией нет – это не замена шаровой опоры Renault передней подвески. Технология заключается в следующем:

• Открыть капот моторного отсека.
• Потянув трос на себя, вывести наконечник из прорези вилки выключения.
• Снять резиновый пыльник с основания вилки.
• Пыльник очистить и обработать силиконовой смазкой, после вытереть его насухо.
• Отвести вилку до упора влево и обработать упор очистителем, сильные загрязнения убирать при помощи кисточки.
• Смазать упор пластичной смазкой при помощи шприца.
• Установить пыльник и трос на штатное место.

Перед проведением работ, чтобы обеспечить комфортный доступ, нужно снять бачок с жидкостью ГУР и шланг воздушного фильтра. Бачок полностью снимать не следует – достаточно подвесить на проволоке.

Если скрип педали сцепления на автомобиле Рено Логан остался после проведения перечисленных операций, то можно попытаться смазать в салоне втулки на педальном узле. Нужно признать, такая мера вряд ли будет эффективной, по рекомендации производителя изношенные втулки подлежат замене.

Дефект сцепного узла

Вилка сцепления представляет собой важный элемент трансмиссии автомобиля Рено Логан, отвечающий за передачу крутящего момента от маховика к механизму сцепления. Однако, из-за интенсивного использования и воздействия различных факторов, вилка сцепления может выйти из строя и начать болтаться.

Основными причинами болтания вилки сцепления являются следующие:

• Поломка крепежных элементов. В результате постоянных нагрузок и вибраций, болты, гайки или шплинты могут сломаться или ослабиться, вызывая болтание вилки сцепления.
• Износ внутренних деталей. В ходе эксплуатации автомобиля внутренние детали вилки сцепления могут изнашиваться, что приводит к неправильной работе и болтанию.
• Неисправность рычага выбора скоростей. Если рычаг выбора скоростей перекосится или повредится, это может привести к неправильному положению вилки сцепления и ее болтанию.

Для устранения дефекта болтающейся вилки сцепления необходимо принять следующие меры:

1. Проверить и заменить поломанные или ослабленные крепежные элементы. Подтянуть и зафиксировать болты, гайки и шплинты.
2. При необходимости заменить изношенные внутренние детали вилки сцепления, такие как втулки или подшипники.
3. Проверить и исправить неисправности рычага выбора скоростей, при необходимости заменить его.

После проведения этих мероприятий необходимо проверить работу сцепного узла и убедиться, что вилка сцепления больше не болтается и обеспечивает правильную передачу крутящего момента.

Как выбрать выжимной подшипник Рено Логан 1.4, 1.6: цена, артикул, производители

Перед тем как поменять выжимной подшипник на Рено Логан обязательно ознакомьтесь с информацией по выбору запчастей, так как длительность срока службы во многом зависит от качества и технологичности изготовления заменяемого элемента. По умолчанию на французские авто часто устанавливают шарикоподшипники премиум класса, например брэнды SNR или SKF, поэтому при замене следует ставить аналог не хуже чем оригинал.

На форумах, автомобильных сообществах, в соц. сетях опытные автомастера рекомендуют несколько производителей ВП для Renault Logan, данный перечень представлен в виде сводной таблицы где указана цена, заводской артикул (номер), название завода изготовителя.

04:24

03:31

05:41

05:02

02:29

03:36

04:43

От самой коробки нам надо отсоединить трос привода сцепления от вилки механизма выключения сцепления и кронштейна на коробке передач. Кроме того снять тягу включения передач. Но перед тем как открутить хомут тяги переключения КПП обязательно необходимо пометить положение тяги относительно штока. Иначе при сборке могут возникнуть проблемы.

Далее снимаем датчик скорости, датчик положения коленчатого вала, отсоединяем колодку проводов от выключателя света заднего хода, отсоединяем колодку жгута проводов системы управления двигателем от колодки проводов датчика концентрации кислорода. Снимаем колодку датчика с держателя на коробке передач и вынимаем жгут проводов датчика из держателя на коробке передач. Кроме того придется еще и стартер открутить. Ведь он тремя болтами крепится к картеру сцепления. Смотрим фото для наглядности далее.

Снимаем заднюю и левую опоры силового агрегата под двигатель, сам мотор необходимо вывесить на опорах. Для того, что бы окончательно снять коробку придется открутить все болты крепящие коробку к двигателю.

Теперь можно отводить коробку для снятия корзины Рено Логан. Выводим первичный вал из ступицы ведомого диска сцепления и снимаем коробку. При снятии и установке коробки передач Renault Logan нельзя опирать первичный вал коробки передач на лепестки диафрагменной пружины, чтобы не ничего там не повредить. Далее откручиваем корзину сцепления от маховика, где и стоит изношенный диск.

Замена сцепления на Рено Логан мало отличается от той же процедуры на любом переднеприводном автомобиле с поперечным расположением силового агрегата. Данная инструкция пригодится и для владельцев Сандеро и Лада Ларгус.

• Вибрация педали сцепления рено сандеро



• Рено лагуна 2 не крутит стартер



• Рено дастер датчик детонации где находится



• Какое масло заливать в акпп рено логан



• Пежо партнер сцепление схема

Переустановка и настройка

Часто штатная настройка сцепления не устраивает владельцев: не нравится изначально, либо в процессе эксплуатации появляются сбои. Приведём несколько способов борьбы со скрипом и прочими дефектами. Для регулировки и замены понадобится линейка, гаечный ключ и круглогубцы.

Замена проходит следующим образом:

1. Перед снятием тросика замерьте линейкой длину его нижнего конца возле КПП.
2. Переместив наконечник немного вперёд, извлеките его из отверстия вилки пуска.
3. Следующий шаг — извлечение демпфера из кронштейна, расположенного на картере КПП.
4. Внутри под приборной панелью извлеките наконечник троса, расположенный недалеко от педали сцепления.
5. Уберите трос, предварительно в щите передка удалив оболочку. Аккуратно доставайте деталь из щитка — она может повредиться.
6. Поставьте новый трос и выполните сбор в обратном порядке.
7. Новый трос должен убрать неприятные звуки, но его нужно правильно отрегулировать. Измерьте параметры «Л» и «Л1». Л — расстояние между основным торцом демпфера и вилкой сцепления, Л1 — между торцом педали и наконечником. У Рено Логан параметры следующие: Л=86±5 мм, Л1=60±5 мм. Скрипит трос часто из-за неправильных размеров, настройка проводится прокруткой специальной гайки для регулировки. Она крутит наконечник тросика, в это время контргайка должна быть ослаблена.
8. Когда трос натянут, сделайте три нажатия на педаль до упора, и снова измерьте. Если параметры опять сбились, требуется повторная настройка.
9. Напоследок измерьте ход свободного конца. Здесь проявляется разница в 1.4 и 1.6 вариантах Рено Логан. В первом варианте у свободного конца должно быть 28–33 мм, для мотора 1.6 л — 30–35 миллиметров.

Важно! Если вы долго эксплуатируете автомобиль, то скорее всего прокладки, расположенные по бокам ведомого диска, уже давно износились, из-за чего сбились параметры. Поэтому педаль идёт вверх, её полный ход становится больше, а сцепление стартует с паузой, заметной в окончании хода

В таком случае проводится регулировка до начального состояния. Также стоит поставить новые прокладки.

Проблема скрипа педали и ее устранение

Скрип педали при выжиме зачастую связан с плохой смазкой системы трущихся деталей. Как правило, данный скрип исходит из механической коробки переключения передач, а именно вилки выжима диска. Ресурс данного механизма напрямую зависит от регулярности смазки штока опоры вилки для легкого выжима диска.

1. Снимите трос, натягивающий вилку.
2. Демонтируйте резиновый защитный кожух и оголите вилку.
3. Нанесите густую смазку на длинную отвертку или похожий предмет и произведите смазывание опорного выступа выжимной вилки.
4. Эту операцию необходимо провести несколько раз, чтобы удостовериться в должном количестве смазки в нужном месте.

Остальную сборку необходимо проводить в обратном порядке. В интернете существуют подробные видео ролики, демонстрирующие данный процесс наглядно. Эту операцию одинаково проводим на моторах как 1.4, так и 1.6.

Заключение

Замена сцепления – экстраординарная мера, сопутствующая капремонту трансмиссии. В этой связи характерно, что на «Логане» производитель четко не определил рекомендуемый срок эксплуатации муфты, так что и периодизации ТО здесь не существует. Слабое место этой бюджетной субкомпактной линейки Renault – совмещенный с цилиндром сцепления гидравлический выжимной подшипник, который внезапно начинает течь в самый неподходящий момент. Причем текут и оригинальные запчасти, и от серых дилеров.

Кроме того, на этой модели нередко скрипит педаль сцепления, что косвенно усложняет управление транспортным средством. Здесь в лучшем случае требуется регулировка, а в худшем – восстановление узла. При этом Рено Логан имеет особенность обязательной прокачки после замены сцепления для удаления воздуха. Лучше операцию выполнять в подготовленных условиях, ибо требуется наличие специальной насосной установки.

Заключение

Замена сцепления – экстраординарная мера, сопутствующая капремонту трансмиссии. В этой связи характерно, что на «Логане» производитель четко не определил рекомендуемый срок эксплуатации муфты, так что и периодизации ТО здесь не существует. Слабое место этой бюджетной субкомпактной линейки Renault – совмещенный с цилиндром сцепления гидравлический выжимной подшипник, который внезапно начинает течь в самый неподходящий момент. Причем текут и оригинальные запчасти, и от серых дилеров.

Кроме того, на этой модели нередко скрипит педаль сцепления, что косвенно усложняет управление транспортным средством. Здесь в лучшем случае требуется регулировка, а в худшем – восстановление узла. При этом Рено Логан имеет особенность обязательной прокачки после замены сцепления для удаления воздуха. Лучше операцию выполнять в подготовленных условиях, ибо требуется наличие специальной насосной установки.
