Прибор для измерения картерных газов

Монометром можно измерить давление, нормальные показатели не должны превышать 60 миллиметров ртутного столба. Вначале убеждаются, нет ли засора в трубке сапуна. Также проверяют уровень масла в двигателе. Модель измерительного прибора подбирают, исходя из мощности и типа двигателя

Важно убедиться, что аппарат подходит по диаметру калиброванного отверстия

В машинах с вентиляционной системой закрытого типа необходимо отсоединить трубку сапуна. На канал внутри впускного коллектора ставят заглушку. Манометр присоединяют к кончику трубки. К самому аппарату подключают датчик давления.

Двигатель должен поработать с нагрузкой и с частотой вращения, при которой достигается номинальная мощность. Нужно дождаться, пока выровняются показания манометра.

Манометр

После стабилизации прибора, записывают результаты. Затем можно снять прибор, вытащить заглушку и заново подсоединить трубку.

Важно учитывать, что на двух моторах с одинаковым рабочим объемом расход газов может отличаться. Такая ситуация возможна, когда у рассматриваемые модели дифференцируются по показателям работы на единицу времени и вращающему моменту

Расход картерных газов в машинах с дизельным двигателем
Мощность двигателя	от 280 до 450 литров
Объемный расход картерных газов на режиме холостого хода	4-120 л/мин
Объемный расход в режиме номинальной мощности	140-130 л/мин
Массовый расход в режиме холостого хода	0,7-5 г/ч
Массовый расход на режиме номинальной мощности	5-10 г/ч

Самодельный прибор для измерения картерных газов

Используя подручные материалы, можно измерить давление картерных газов, выраженное в литрах в минуту. Операцию удобнее выполнять с помощником. Понадобятся следующие материалы:

• Часы с секундной стрелкой или секундомер.
• Большое ведро или таз.
• Садовый шланг длиной не менее 1,5 метров.
• Пластиковая канистра для воды объемом 5-6 литров.

Вначале нужно отключить и заглушить продувочные шланги. Далее потребуется набрать немного воды в таз. Канистру заполнить доверху водой и закрыть крышкой. Теперь ее нужно перевернуть, поставить в таз и аккуратно открыть крышку.

Запускается двигатель. Один конец шланга подключают к маслозаливной горловине, другой загибают вверх и опускают в канистру

Когда газы начнут выходить, важно сразу засечь время по секундомеру. Если движок работает нормально, показатели не должны превышать 20л/мин

Обзор схемы системы вентиляции картерных газов в Киа Спектра

Основной принцип работы системы состоит в создании разрежения в картере двигателя, позволяющего отводить газы через систему вентиляционных каналов. Принципиальная схема СВКГ в Киа Спектра включает в себя следующие компоненты:

Компонент	Описание
Маслоотделитель	Система начинается с маслоотделителя, который отделяет масло от газов и возвращает его обратно в картер.
Свежий воздух	Через воздухозаборный фильтр свежий воздух поступает в картер двигателя для вентиляции.
Трубопроводы	Система включает в себя трубопроводы, через которые происходит циркуляция газов из картера во впускной коллектор.
Поршневые кольца	Специальные поршневые кольца предназначены для контроля давления в картере двигателя и предотвращения попадания газов во впускной и выпускной тракты.
Отдельный резервуар	Система СВКГ в Киа Спектра также включает в себя отдельный резервуар для сбора отделенного масла и влаги, которые затем возвращаются в картер двигателя.
Вентиляционные клапаны	В системе присутствуют вентиляционные клапаны, которые контролируют поток газов и предотвращают их утечку.

В результате работы системы вентиляции картерных газов в Киа Спектра достигается эффективное удаление газовых паров из картера двигателя, что способствует улучшению работы двигателя, снижению износа деталей и предотвращению загрязнения воздуха.

Видео:Картерные газы и система вентиляции картерных газов. Не дай двс авто задохнуться!Скачать

Способы проверки картерных газов

Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:

Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.

При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.

Когда ее сильно подкидывает, такое явление означает, что просели кольца.

Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.

Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.

Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.

Проверка при помощи воздушного шарика

Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.

Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.

Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.

Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.

Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.

Про систему вентиляции картера двигателя

Чтобы избежать скопления газов и повышения давления машины оборудуют вентиляционной системой закрытого типа. Принцип ее работы основан на выведении скопившихся газов во впускной коллектор.

Принцип действия может основываться на выводе газов, либо на притоке чистого воздуха. Сейчас наиболее распространена модель комбинированного типа. Данный узел состоит из четырех частей:

• Маслоотделитель — удаляет частицы масла, которые не должны попасть в камеру сгорания.
• Воздушные патрубки.
• Клапан — регулирует давление,
• Успокоитель — позволяет предотвратить турбулентность паров.

Устройство закрытой системы вентиляции картера

Как провести сборку двигателя по этапам

Чтобы автомобиль смог нормально работать, важно правильно собрать двигатель. Для этого следует ознакомиться с инструкцией по сборке:

Для этого следует ознакомиться с инструкцией по сборке:

Заменяем все непригодные уплотнители и кольца маслоотделителя, после чего промазываем их маслом.
Закрепляем маслоотделитель на двигательный блок, после чего затягиваем его при помощи болтов. Нижний болт закручивается руками, а не отвёрткой

При этом важно помнить, что во время закрепления уплотнения могут соскочить.
Надеваем на маслоотделитель шланги, не забыв обязательно закрепить их новыми хомутами. Затем прокладываем их так, чтобы они были без изломов.
На штуцерах затягиваем хомуты.
Теперь требуется закрепить 5 болтов – если необходимо, прокладки на коллекторе заменяются.
Вставляем назад все клапаны, после чего закручиваем их болтами

Теперь требуется аккуратно надеть коллектор на нижние болты, а затем затянуть их.
Следующий шаг – сборка топливной магистрали. На место устанавливаются трубки щупа, прикручивается кронштейн.
Соединяем патрубки, после чего проверяем все крепежи. Затем подключаем форсунки и систему ХХ.

Принцип работы

При сгорании смеси из топлива и воздуха происходит резкое и сильное увеличение ее объемов. Это приводит к тому, что в камере внутреннего сгорания создается высокое давление, которое заставляет двигаться поршень к его нижней мертвой точке. Движение же поршня приводит в движение коленвал двигателя. Некоторая часть образованных при этом газов, проникая через просвет между кольцами и цилиндрическим зеркалом, попадает в полость под картерной крышкой. Здесь происходит их смешивание с масляными парами, что приводит к образованию давления.

Давление оказывает агрессивное влияние на уплотнительные кольца коленчатого вала, а также на прокладку, расположенную между крышкой поддона и каналом щупа масла.

Расширительный такт периодически повторяется в каждом из цилиндров. Это приводит к нагнетанию повторной порции газов. При недостаточно интенсивной вентиляции картера происходит накопление отработанных газов и постепенное выдавливание сальников коленвала.

Если не провести чистку системы вентиляции картера, не исключена возможность того, что газы выдавят масляный щуп и вытеканию масла из картера. Кроме этого, в картере происходит накопление таких элементов:

• небольшая часть топлива, которое не успело сгореть;
• мелкие частицы нагара;
• влага.

Чистка вентиляции картерных газов

В процессе эксплуатации автомобиля система вентиляции картерных газов неизбежно загрязняется. В результате появляются описанные проблемы в работе мотора и снижается его ресурс.

Для устранения проблем нужно время от времени выполнять чистку.

Для начала визуально осмотрите элементы на факт появления течи масла или отложений. Даже при отсутствии явных загрязнений сделайте очистительные работы и проверьте работу вентиляции.

Если негативные факторы не исчезают, придется чистить шток заслонки.

Для выполнения работы подготовьте инструмент:

1. Ядро. Применяется для изучения каналов на факт появления загрязнений на стенках.
2. Щеточная машинка. Полезна для удаления загрязнений. В качестве альтернативы можно использовать ручной инструмент.
3. Гибкая штанга. Необходима для очистки в труднодоступных участках.
4. Канальный пробойник. Пригодится для удаления засоров. Если нет специального инструмент, подойдет кирпич.
5. Инструмент (ключи, отвертка, пассатижи и т. д.)

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Тонируем стекло автомобиля – пошаговая инструкция

Далее алгоритм действий такой (характерен для многих современных автомобилей):

1. Обесточьте автомобиль отбросив клеммы АКБ для безопасности.
2. Демонтируйте патрубок воздухозаборника.
3. Снимите кожух заслонки дросселя.
4. Отсоедините провода от форсунок и отведите их вместе с разъемами в сторону.
5. Выкрутите болты, крепление щупа для изменения масла и крепежа, удерживающего впускной коллектор.
6. Достаньте трубку щупа из мотора.
7. Демонтируйте крышку рампы (поднимите ее).
8. Отбросьте топливопровод от рампы.
9. Послабьте крепежный хомут трубки на корпусе заслонки дросселя и отбросьте его.
10. Послабьте хомут крепежа патрубка клапана ХХ, подсоединенный к корпусу воздухофильтра.
11. Отбросьте разъем клапана холостого хода и демонтируйте трос заслонки дросселя.
12. Уменьшите силу затяжки хомута трубки вентиляции картера и стяните шланг со штуцера крышки клапанов.
13. Выкрутите и достаньте четыре крепежных болта коллектора впуска.
14. Немного открутите пять крепежных болтов коллектора впуска.
15. Демонтируйте коллектор в комплексе с рампой и форсунками.
16. Ослабьте или отбросьте трубки вентиляции картера от маслоотделителя.
17. Выкрутите пару болтовых соединений и отбросьте маслоотделителя от мотора.
18. Демонтируете другие патрубки системы вентиляции.

После этого осмотрите все элементы, промойте их и уберите смазку. Обязательно проверьте состояние деталей на факт необходимости замены.

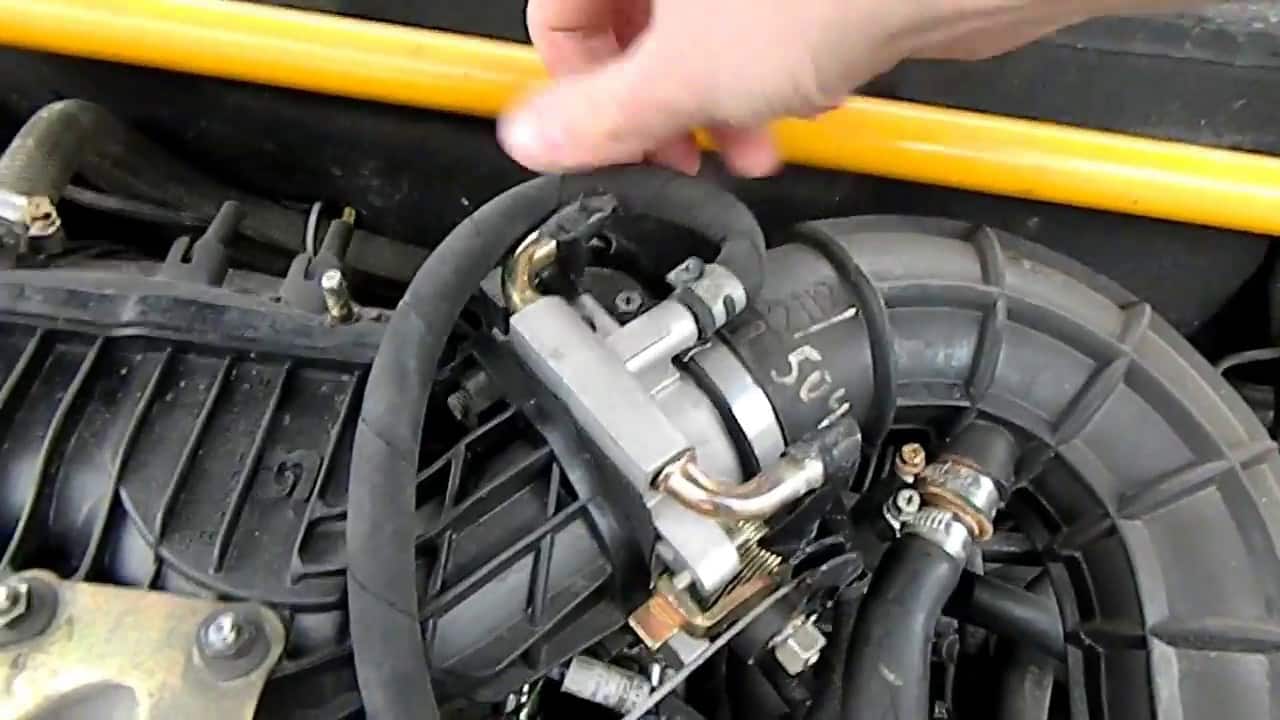

При выявлении закоксованности заслонки дросселя снимите ее и промойте. Перед установкой на место всех элементов поменяйте уплотнительные кольца маслоотделителя и нанесите смазку на уплотнения.

Теперь приступайте к сбору в обратной последовательности.

Общий алгоритм:

1. Поставьте на место маслоотделитель и закрутите болты до 2.0 кгс*м.
2. Наденьте трубки на штуцеры маслоотделителя, замените хомуты и затяните их.
3. Поменяйте прокладку коллектора впуска (если нужно). Для этого выкрутите пять болтов, сделайте замену и верните их на место.
4. Пропустите вентиляционный шланг между 2-м и 3-м коллекторным каналом.
5. Установите коллектор впуска на крепежные болты и затяните их с усилием 2.0 кгс*м.
6. Верните на место топливную систему. Протяните первую ступень с усилием 1.0 кгс*м, а вторую докрутите на 75 градусов.
7. Закрепите крепежный болт нижнего кронштейна.
8. Поставьте на место трубку масломерного щупа.
9. Протяните все патрубки и наденьте трубку на заслонку дросселя.
10. Затяните хомуты и убедитесь в надежности крепежа.
11. Вставьте на место все разъемы к форсункам.
12. Убедитесь в правильности сборки.

Помните, что инструкция по снятию, очистке и замене может отличаться в зависимости от модели авто.

Срок очистки зависит от мотора. В среднем это рекомендуется делать раз в полгода, а при частой эксплуатации раз в четыре месяца. Контроль состояния каждые 10 000 км пробега или во время регулировки клапанов.

Можно действовать и при симптомах загрязнения (о них мы говорили выше).

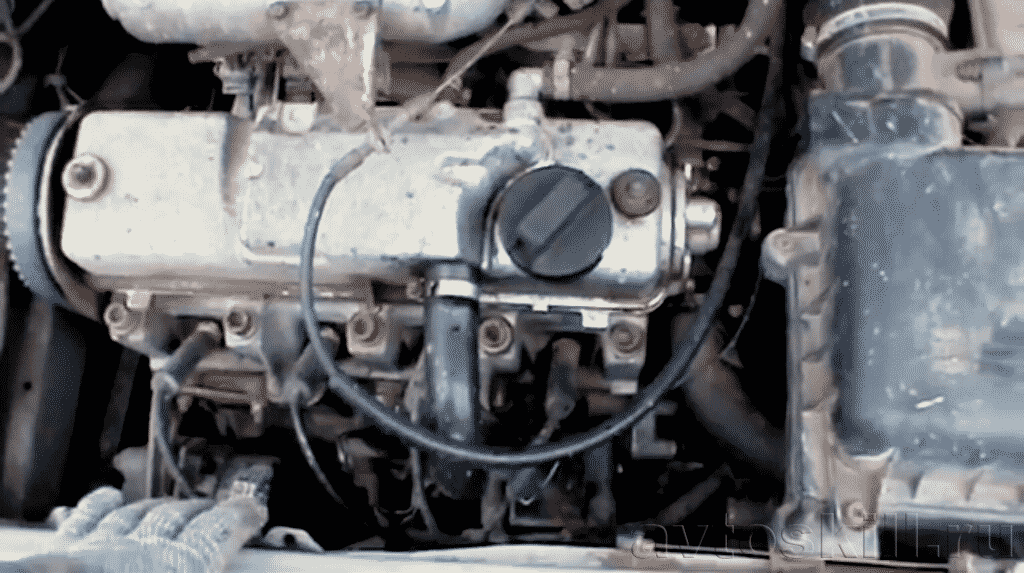

Как очистить систему вентиляции картера на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед тем как приступить к работе, снимите корпус воздухофильтра, так как он мешать сильно будет, если Вы не умеете это делать, то ознакомьтесь со статьёй, под названием: «Замена корпуса воздушного фильтра на десятках»!

Снятие: 1) Тяжелее всего снимать крышку ГБЦ остальные же детали которые относятся к системе вентиляции (А это в основном шланги), снять проще простого, в общем начнём, сперва разъединить провода будет нужно между собой, а именно верхние разъёмы (см. фото 1) и нижние разъёмы (Указаны красной стрелкой), как только это будет сделано, снимите разъёмы, для этого сожмите пальцами две защёлки на одном разъёме и снимите его (см. фото 2) и то же самое проделайте с другим разъёмом, просто не сняв, они мешать будут, да и вообще крышку ГБЦ Вы без снятия этих разъёмов не снимите, потому что провода просто не дадут это сделать, оба разъёма сидели на кронштейнах, поэтому отверните болты их крепления и снимите оба кронштейна с крышки ГБЦ, более подробно как это сделать, смотрите на фото 3 и 4 ниже.

2) Теперь выпускной коллектор снимите с крышки ГБЦ, он крепится на болтах и кстати, когда Вы его снимите, замените все уплотнительные кольца, во-первых они стоят не дорого и во-вторых после замены, Вы будете 100% уверены в том, что воздух нигде пропускать коллектор не будет, так как кольца то новые будут стоять, более подробно как это сделать, Вы можете вычитать в статье под названием: «Замена ресивера на 16 клапанном автомобиле».

3) Затем приступайте к снятию шлангов, они держаться за счёт хомутов, хомуты ослабляются при помощи отвёртки или гаечных ключей если отвёрткой не удобно работать, все хомуты которые Вам нужно будет ослабить и все шланги которые Вам нужно будет снять, Вы можете увидеть на фотографиях чуть ниже:

Примечание! Снятые шланги промойте при помощи бензина или керосина, потом их нужно просушить на солнце и если есть возможность, то ещё продуйте сжатым воздухом их (Компрессором например), перед установкой убедитесь что шланги сухие, при необходимости вытрете их на сухо при помощи тряпки и кстати, все те места куда шланги подсоединяются, тоже тряпочкой аккуратно прочистите и удалите всю грязь с них!

4) Когда всё будет закончено, снимите крышку с Головки Блока Цилиндров, она крепится на пятнадцати болтах, данные болты выкручиваются торцевым ключом или накидной головкой и воротком «на 8», потом отвёрткой крышка отделяется от ГБЦ и снимается с автомобиля, удобней всего её отделять от ГБЦ в тех местах, где специальные выступы есть для этого, один из таких выступах указан синей стрелкой.

5) После того как крышка ГБЦ у Вас будет на руках, гаечным ключом или накидным, отверните шесть болтов которые сепаратор крепят к ней (Несколько болтов указано на большом фото) и отсоедините его от крышки (см. маленькое фото).

Примечание! Данный сепаратор является неотъемлемой частью системы вентиляции картерных газов, в нём есть такая деталь как маслоотражатель, чтобы его вытащить, сжать боковые фиксаторы будет нужно при помощи пассатижей (см. фото 1,2), на маслоотражатели будет установлено резиновое уплотнительное кольцо, его подцепив отвёрткой, тоже снять нужно (см. фото 3,4) и заменить его на новое, если такое кольцо трудной найти в автомагазинах, тогда разрешается не менять его если оно будет в нормальном состоянии, а именно: Оно не должно быть сильно обжато, резина не должна загрубеть и потерять свою эластичность, а так же на кольце не должно быть трещин и другого рода повреждений!

Установка: Установка всех деталей производится в обратном порядке снятию, но перед установкой, всё промойте тщательно бензином или керосином, к самой крышке ГБЦ это тоже относится, на ней не должно быть грязи, а так же зачистите от старого герметика (Отвёрткой или мелкозернистой шкуркой) поверхность куда крышка ГБЦ устанавливается, после зачистки, обезжирьте её и нанесите новый герметик, так как это показано на маленьком фото ниже:

Дополнительный видео-ролик: Интересный ролик, который немного даст Вам дополнительной информации по системе вентиляции картерных газов, расположен чуть ниже:

Источник

Клуб владельцев корейских автомобилей

Текущее время: 22 окт 2021, 16:15

• ‹Знакомство и общение реальных владельцев‹Владельцы автомобилей корейского автопрома‹Clarus

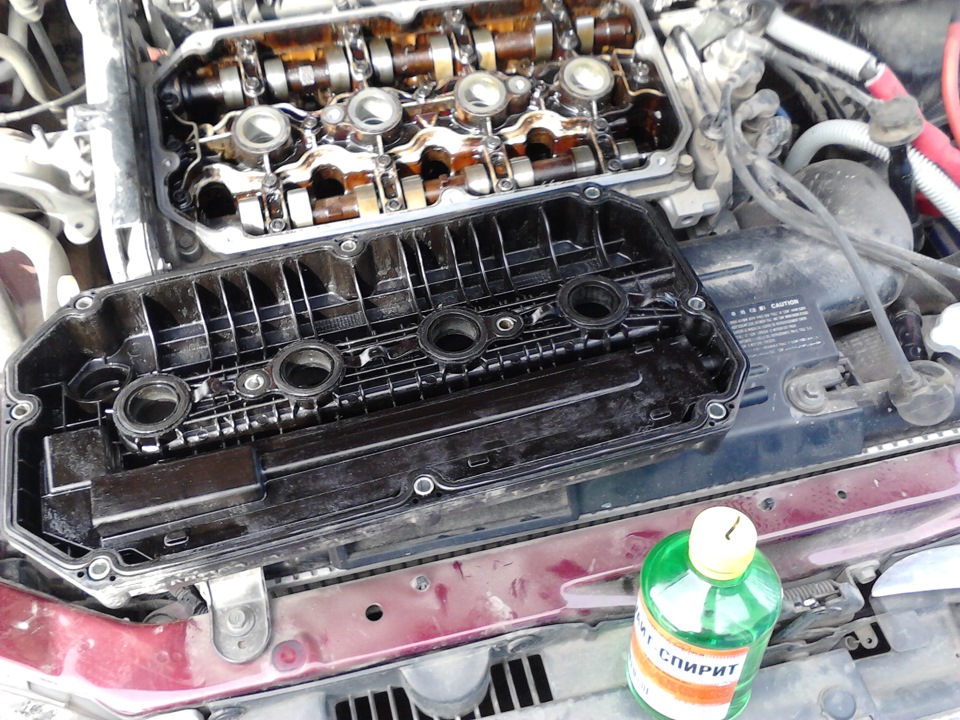

Замена прокладки клапанной крышки

Замена прокладки клапанной крышки

Где вы нашли датчик коленвала в клапанной крышке ?

Там прокладка и её лучше заменить номер вот 0K247 10 235B герметиком можно не много намазать её углы возле сальников распредвалом и больше не надо не где мазать!На сколько помню то надо снять только верхнюю часть крышки закрывающей ремень грм,за одним и состояние его проверить!

Где вы нашли датчик коленвала в клапанной крышке ?

Там прокладка и её лучше заменить номер вот 0K247 10 235B герметиком можно не много намазать её углы возле сальников распредвалом и больше не надо не где мазать!На сколько помню то надо снять только верхнюю часть крышки закрывающей ремень грм,за одним и состояние его проверить!

не соглашусь коллега , не перетянешь. на крышке есть упоры , которые не дадут перетянуть , если только болты не посрываешь или не потянешь с головки резьбу. Процедура замены занимает минут 20 , необходимо только иметь : руки — 2 шт, обезжириватель -1шт, прокладка -1шт, трещетка с головкой на 10-1шт, мануал с моментом и порядком затяжки -1шт, немного герметика , необходим что бы мазнуть по краям изгибов и в местах свечных колодцев , остальное будет лишним.PS. Желательно перед заменой остудить двигатель , в противном случае или перчатки или тюбик с пантенолом от ожогов.

не соглашусь коллега , не перетянешь. на крышке есть упоры , которые не дадут перетянуть , если только болты не посрываешь или не потянешь с головки резьбу. Процедура замены занимает минут 20 , необходимо только иметь : руки — 2 шт, обезжириватель -1шт, прокладка -1шт, трещетка с головкой на 10-1шт, мануал с моментом и порядком затяжки -1шт, немного герметика , необходим что бы мазнуть по краям изгибов и в местах свечных колодцев , остальное будет лишним.PS. Желательно перед заменой остудить двигатель , в противном случае или перчатки или тюбик с пантенолом от ожогов.

Чем отличаются прокладки:0K247 10 2350K247 10 235A0K247 10 235B

И еще:Кто нибудь ставил детали фирмы PMC ? Интересует качество.Например та же прокладка P1G-B004 на порядок дешевле стоит.

Основные компоненты системы вентиляции картерных газов

Система вентиляции картерных газов в автомобиле Киа Спектра состоит из нескольких основных компонентов, каждый из которых выполняет свою определенную функцию. Вместе эти компоненты обеспечивают надежную и эффективную работу системы. Вот основные компоненты системы вентиляции картерных газов:

1. Масляный двухходовый клапан

Масляный двухходовой клапан является ключевым компонентом системы. Он расположен внутри картера двигателя и контролирует поток картерных газов. Когда давление в картере превышает определенное значение, клапан открывается и позволяет газам попадать во впускную систему для дальнейшего сжигания.

3. Вентиляционная трубка

Вентиляционная трубка соединяет картер двигателя с масляным сепаратором. Она обеспечивает циркуляцию картерных газов и их движение от двигателя к сепаратору для очистки.

Все эти компоненты тесно взаимодействуют между собой, создавая надежную и эффективную систему вентиляции картерных газов, которая не только снижает выбросы вредных веществ в окружающую среду, но также способствует более эффективной работе двигателя и увеличению его срока службы.
