Хитрости замены ремня вспомогательных агрегатов на рено логан

Замена ремня привода генератора на автомобиле Рено Логан 1,4

Выполним плановую замену ремня привода генератора (ремня привода вспомогательных агрегатов) на автомобиле Рено Логан с двигателем k7j без ГУР и кондиционера. Такой вариант исполнения самый простой: ремень привода генератора одет на шкив генератора и шкив коленчатого вала. Чтобы снять и заменить такой ремень необходимо всего лишь ослабить его натяжение.

Подготовительные работы

— Устанавливаем автомобиль на яму или эстакаду. Если их нет, можно поддомкратить и снять правое переднее колесо. Это необходимо для доступа к нижней гайке крепления генератора к двигателю автомобиля.

Необходимые инструменты, приспособления и запчасти

— Накидные ключи или головки на «13» и «16»

— Монтажка

— Безмен (кантарик)

— Новый ремень привода генератора с маркировкой 4РК 718 (четырехручьевой, длиной 718 мм)

В нашем случае это ремень производства Gates (Бельгия) длиной 718 мм.

Порядок выполнения работы по замене ремня привода генератора автомобиля Рено Логан с двигателем 1,4 k7j без ГУР и кондиционера

Ослабляем затяжку нижнего крепления генератора

Ключом на «16» слегка ослабляем затяжку болта нижнего крепления генератора к кронштейну на двигателе.

Ослабляем затяжку болта крепления генератора к натяжной планке

Ключом на «13» ослабляем затяжку болта.

Смещаем генератор к двигателю

Руками немного перемещаем генератор к двигателю, для ослабления натяжения ремня привода.

Производим замену ремня привода генератора

Снимаем старый ремень и устанавливаем новый.

Натягиваем ремень привода генератора

Монтажкой отодвигаем генератор от двигателя, чтобы ремень натянулся. Немного затягиваем болт его верхнего крепления для фиксации генератора в таком положении. Пальцем или безменом проверяем натяжение ремня (8-12 мм при усилии около 10 кгс). Если натяжение соответствует требуемому, окончательно затягиваем болты верхнего, а затем нижнего крепления генератора. Если нет, проводим дополнительную регулировку. Подробно о регулировке натяжения ремня: «Регулировка натяжения ремня привода генератора автомобиля Рено Логан 1,4 без ГУР и кондиционера».

Момент затяжки болта верхнего крепления генератора 21 Н.м, болта нижнего крепления 44 Н.м.

Проверяем работу генератора

Запускаем двигатель, контрольная лампа заряда АКБ в щитке приборов должна погаснуть, со стороны привода генератора не должно доноситься посторонних звуков (шума, свиста).

Примечания и дополнения

— При выходе из строя ремня генератора (растянулся, порвался) снижается или вовсе пропадает зарядка аккумуляторной батареи. В щитке приборов загорается лампа-сигнализатор разряда АКБ.

— Рекомендованная периодичность замены ремня привода генератора на автомобиле Рено Логан с двигателем k7j без ГУР и кондиционера раз в 60.000 км пробега (одновременно с заменой ремня привода ГРМ). Проверка состояния ремня и его натяжение раз в 15.000 км пробега.

Еще статьи по двигателю k7j автомобиля Рено Логан

— Ремонт шлейфа подушки безопасности Рено Логан

— Снимаем корпус воздушного фильтра двигателя k7j 1,4 л автомобиля Рено Логан

— Замена помпы на двигателе k7j 1,4 л автомобиля Рено Логан

— Проверка и регулировка тепловых зазоров клапанов двигателя двигателя k7j 1,4 л автомобиля Рено Логан

— Замена задней опоры двигателя двигателя k7j 1,4 л автомобиля Рено Логан

Сравнительный тест-ремонт автомобиля

— Замена ремня привода генератора 37.3701 на автомобиле ВАЗ 2108 (2109, 21099)

Установка системы безопасности

Учитывая отзывы и статистику наличия неисправностей Рено Логан можно в полной уверенности заявить, что больное место в этой модели — это шлейф защиты под кожухом рулевого колеса. В этом случае можно или заменить его новым блоком управления Рено Логан, или запаять имеющийся. В том случае, когда диагностику не делали и индикатор загорелся внезапно, не гаснет или моргает (в случае отсутствия аварии или удара), и, имея при этом огромное желание самостоятельно разобраться, рекомендуется проверить следующее место – рулевое колесо. Причина срабатывания индикатора может быть в руле, а именно в перетирании шлейфа подушки, для этого понадобится ключ Torx T30:

предварительно скидываем в клемму «минус» с аккумулятора, чтобы не произошла автоматическое срабатывание, так как при внезапной активации она может ранить владельца авто;
ждем около 15 минут, чтобы произошла полная разрядка конденсатора активатора подушки;
следует учесть такие пункты безопасности, как: не допускать падения модуля подушки безопасности, попадания воды или других жидких материалов на него, а также нельзя работать с ним при высокой температуре (выше 95 градусов);
откручиваем 2 винта на руле от подушки (два винта слева и справа на ступице рулевого колеса);
аккуратно снимаем модуль, отсоединяем фишку, предварительно сняв клипсы из фишки;
накидываем клемму «минус» на аккумулятор;
берем любой светодиод (например, с новогодней гирлянды или выломать из зажигалки, но с целыми усиками) и вставляем диод в фишку шлейфа;
поворачиваем ключ зажигания, в положение при котором зажгутся все приборы. При этом светодиод должен моргать, если не загорелся совсем, меняем местами его контакты. Если и при этом он не загорелся, это значит, что шлейф подушки перетерся. Тут возможно произвести либо пайку шлейфа, либо заменить целиком модуль подушки безопасности;
устанавливается все в порядке, обратном снятию.

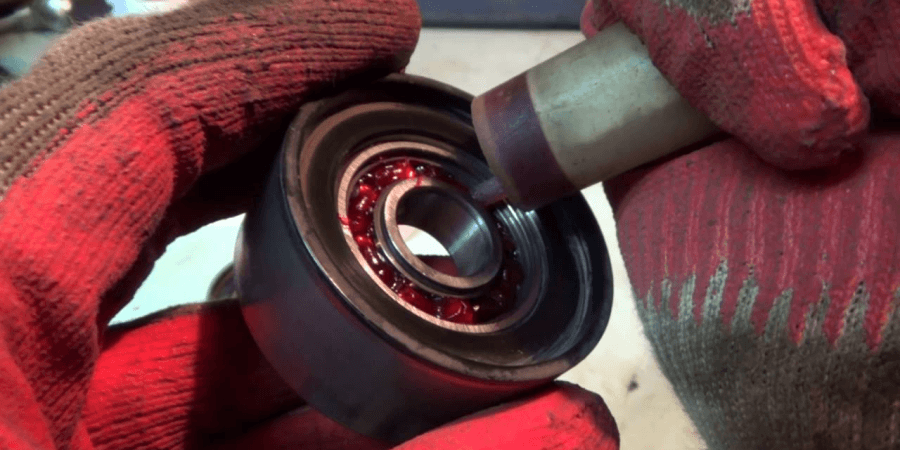

Зачем в автомобиле ролик натяжителя ремня?

Что же это и для чего нужен ролик?

Не смотря на то, что в любом городе количество специализированных сервисных центров постоянно растёт, подобная поломка может произойти в самое неподходящее время и месте

Поэтому очень важно знать, как провести такую процедуру собственными силами

Первое, что мы видим, открывая крышку капота на Рено Логан это двигатель. Но те, кто думают, что он нужен только для того, чтобы машина ехала, глубоко заблуждаются. На самом же деле мотор предназначен для выполнения целого ряда очень важных функций. Кроме того, что ДВС (двигатель внутреннего сгорания) является прямым источником энергии передаваемого колёсам, еще он обеспечивает функционирование целого ряда систем, таких как кондиционер, гидроусилитель руля и конечно же генератор.

Все из вышеназванных устройств предназначены для выполнения своей функции, но большая их часть, в том числе и двигатель, не могут обойтись без энергии, которую вырабатывает генератор.

Генератор заряжает аккумулятор, если неисправен ролик натяжителя, то генератор не даст нужный заряд и вы «заглохнете»

Чёткая и устойчивая работа генератора, возможна лишь в том, случае, когда натяжения ременной передачи достаточно для снабжения энергией всех потребителей. Поэтому практическое большинство автомобилей независимо от производства имеют соответствующий ролик ремня генератора.

Как самостоятельно сменить приводной ремень в Рено Логан?

Перед тем как начать процедуру замены, к ней необходимо подготовиться. Потребуется собрать инструмент и изучить технику безопасности. Также необходимо учитывать, что процедура по замене приводного ремня на Рено Логан с кондиционером и без немного отличается.

Список необходимых инструментов для замены приводного ремня Рено Логан с кондиционером:

Набор гаечных ключей;
Набор головок;
Отвертка;
Новый ремень.

Техника безопасности:

Производить замену расходника необходимо после того, как двигатель остыл. После поездки потребуется подождать 20-30 минут.
Одеть специальную одежду и перчатку. Униформа мастера поможет избежать ожогов и прочих неприятностей во время проведения процедуры.
Отсоединить минусовую клемму аккумулятора.

Обратите внимание: транспортное средство с кондиционером и гидроусилителем имеет автоматический натяжитель руля. Вручную регулировать не нужно. Пошаговая инструкция замены приводного ремня:

Пошаговая инструкция замены приводного ремня:

Открыть капот. Добраться до грязезащитного корпуса приводного ремня. Аккуратно демонтировать.
Для ослабления приводного ремня с нижней части транспортного средства необходимо открутить болт крепления натяжного ролика. Использовать головку на 13 мм. Повернуть крепление по часовой стрелке. Во время осуществления этого действия преодоливается усилие, которое создается пружиной. Совместить отверстие крепления ролика с углублением в корпусе устройства.
Чтобы зафиксировать крепление ролика, потребуется вставить шестигранник внутрь на 6 мм.
Снять старый ремень вспомогательного агрегата.
Приобрести новый оригинальный расходник. Ориентироваться на маркировку 5К 1747. Его длина составляет 1747 мм.

Приводной ремень заменяется вместе с опорным роликом.

Пошаговая инструкция замены опорного ролика:

Открутить болт крепления опорного ролика накидным ключом на 13 мм.
Демонтировать болт вместе с защитной крышкой генератора.
Снять ролик.
Аналогичными действиями снять натяжной ролик.
Установить снятые детали в обратной последовательности. Уложить новый ремень на шкивы и завести его под опорный и натяжной ролики.
Вынуть шестигранник (фиксатор отверстия). Использовать головку на 18 мм, чтобы провернуть коленчатый вал. Деталь проворачивается по часовой стрелке. Количество оборотов: не менее трех. Таким образом, ремень будет возвращен в свое прежнее положение.

Замена приводного ремня (кондиционер отсутствует, ГУР есть)

Производитель рекомендует производить замену приводного ремня без кондиционера при помощи специального приспособления. Однако если его нет, а деталь нужно заменить своими руками, то следует использовать следующую пошаговую инструкцию:

Снять грязезащитную крышку силового агрегата.
Нажать на ремень по центру, между шкивами. Если при нажатии использовать усилие равное 10 кгс, прогиб должен быть до 8 мм.
Чтобы натянуть передаточный элемент, необходимо расслабить фиксатор натяжного ролика. Регулировочный болт необходимо вращать по часовой стрелке. После нужного натяжения, завернуть болты крепления натяжного ролика обратно.
Чтобы заменить передаточный элемент, провернуть регулировочный болт несколько раз в обратном направлении. Это действие поможет ослабить его. После этого его можно снять со всех шкивов.
Купить новый приводной элемент с маркировкой 5К 1110. Длина — 1110 мм.
Желательно при замене поменять натяжной ролик.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение расходника, рекомендуется обратиться в сервисный центр.

Пошаговая инструкция замены ремня генератора (отсутствует кондиционер и гидроусилитель):

Проверить натяжной ролик и натяжение расходника. Надавить усилием в 10 кг/см2 и измерить. Прогиб должен быть до 8 мм. Чрезмерное натяжение передаточного элемента приводит к ускоренному износу самого расходника и подшипников генератора.
При замене передаточного элемента потребуется расслабить натяжение и снять его со всех шкивов (с генератора и коленчатого вала).
Приобрести новый расходник с маркировкой 4PK 718. Его длина составляет 718 мм.
Установить ремень генератора в обратной последовательности. Внимательно следить за натяжением. Для определения точного натяжения обратиться в сервисный центр.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение приводного элемента, рекомендуется обратиться в сервисный центр.

Как снять и установить заднее сиденье на рено логан

Для выполнения работ по снятию заднего сиденья вам потребуется ключ на 13.

Первым делом нужно откинуть вперед подушку заднего сиденья.
Извлекаем фиксаторы подушки из отверстий.
Достаем подушку заднего сиденья из салона.
Выкручиваем 2 болта крепления спинки к задней перегородке кузова.
Приподнимаем спинку, выводим ее фиксаторы из отверстий в задней перегородке кузова и достаем спинку из салона машины.
Устанавливаем спинку заднего сиденья в обратном порядке. При этом проследите за тем, чтобы фиксаторы спинки попали…
… за отбортовки отверстий в задней перегородке кузова.
Установите подушку на место.

Виды и причины неисправностей

Тщательный осмотр ремня может многое сказать о функционировании агрегата. Например, некоторые характерные признаки разрушения говорят о наличии проблем, что потребует от водителя не только замены самого ремня. Давайте рассмотрим виды разрушения:

Внешний признак	Причина
Мелкие трещины на ребрах, расположенные поперек.	Воздействие высоких температур и повышенное натяжение. Как правило, появляются вследствие естественного износа материала. Говорит о том, что деталь выработала свой ресурс на 80-90%.
Отслаивание от ремешка крупных и маленьких кусочков каучукового материала.	Появление трещин параллельно линии корда. Это признак критического износа, когда ремень уже израсходовал 95-99% своего ресурса. Необходимо как можно скорее его заменить.
Материал срезается с ребер и скатывается в катышки между ними.	Причинами может быть износ шкивов, несоосность, слишком слабое натяжение. Необходимо осматривать все ролики и регулировать натяжку. Если параллельно возникает посторонний шум, то потребуется купить и новый ремень.
Появление блеска или глянцевого оттенка на задней стороне ремня.	Скорее всего, на своем пути ремень встречается с какой-либо деталью. Последняя трется о материал, оставляя такой след. Убедитесь в достаточном уровне натяжения и целостности конструкции.
Износ крайних ребер или их частичное разрушение. Может привести к соскакиванию ремня.	Несоосность шкивов, что приводит к перекашиванию и ускоренному износу.
Грубые деформации на ребрах, появление зазубрин.	Чаще всего, это происходит по причине попадания постороннего предмета: маленького камешка или мелкой детали. Она врезается в материал и по мере вращения перемещается по ремню, оставляя зазубрины на ребрах.
Появление на обратной стороне видимых выпуклостей.	На ребра попали камешки, гравий. Необходимо снять ремень и все почистить.
Отделение крайнего ребра.	Неправильная установка. Если не переставить ремень, то ребра будут отслаиваться и дальше.
Шелушение, прилипание или набухание поверхности.	Попадание на ремень рабочих жидкостей автомобиля. Смазки и масла превращают каучук в мягкий и губчатый материал.
Разрыв.	Помимо критического износа, конечно же, стоит осмотреть конструкцию мотора, ведь заклинивание шкивов или роликов также может стать причиной такого исхода.

Как видно, осмотр изношенного ремешка играет важную роль. Благодаря приведенной выше таблице, вы не хуже профессиональных автомехаников сможете диагностировать причину износа приводного ремня.

Складывающаяся спинка заднего дивана логан 1

Это небольшая инструкция для тех, кто захочет немного усовершенствовать своего Логана 1 поколения, сделать его задний диван складным.

Понадобятся такой перечень запчастей:

замок спинки сиденья 2108/09;
кнопки для блокировки дверей классики ВАЗ (любой модели);
крепежные элементы (болты, гайки, шайбы). Не лишними будут хомуты-стяжки и шуруп-полукольцо;
пара петель капота от классики ВАЗ 2107;
пара штырей замка капота 2108/09.

Инструмент нужен такой:

Набор инструментов

болгарка;
дрель;
ключи;
отвертки;
ступенчатое сверло.

Последовательность действий следующая:

Убрать спинку второго ряда Логана 1 поколения. Разжать кольца, которые удерживают обшивку, обнажить низ сидения вместе с каркасом. Прикинуть петли, при необходимости можно доработать болгаркой. Высверлить входы под крепления. Срезать так называемые «хвосты» крепежей низа сидения, в которые теперь не нужны. Закрепить петли, подравнять под их выступающие части обшивку. Возвращая ткань на место, будет удобно использовать пластиковые стяжки, если нет желания возиться с заводскими кольцами. Убрать пластиковые накладки с верхних язычков крепежа спины, рассверлить отверстия под штырь замка. Саму эту деталь также придется немного доработать. Пружинку штыря придется разделить пополам, убрать нижнюю чашку. Штырь необходимо зафиксировать в отверстии на спине сидения. Вернуть спинку в салон Логана. Сделать в металле метки для отверстий, куда будут проходить замочные штыри, высверлить отверстия приблизительно по 2 см, а также сделать отверстия под крепежи замков, примерно 5-6 мм. Далее просверлить металл задней полочки для замочных тяг. Затем необходимо сделать тяги замков. Для этого потребуются ВАЗовские «солдатики», шурупы-полукольца, хомуты из пластика

Важно правильно выполнить изгиб шурупа с полукольцом, поскольку замок располагается под углом, а солдатики гораздо удобнее вытягивать вверх по вертикали. Посредством подгиба пластинок со штырями, требуется проконтролировать, чтобы открытие-закрытие замочков проходило без проблем

Далее убрать поперечину из металла, на оголившийся металл надеть уплотнитель дверцы от ВАЗ 2108/09, чтобы не поцарапать транспортируемые грузы.

В общей сложности такое детали для усовершенствование Renault Logan будут стоить примерно 2 тысяч рублей.

Вид изнутри багажника

Как снять задние ремни безопасности | ремонт рено логан

При необходимости замены задних ремней безопасности, первым делом необходимо произвести их демонтаж. Для этого нам понадобится следующий инструмент:

Трещоточная рукоятка
Головка на 16 мм
Головка на 17 мм

Первым делом необходимо отодвинуть немного в сторону заднюю полку, так как именно под ней находится катушка с ремнем.

После этого открутить болт крепления катушки, как это наглядно продемонстрировано на фото ниже:

После чего данный механизм свободен и больше ничем не крепится.

После этого отворачиваем второй болт крепления с другого конца, который находится под задним сиденьем. Разумеется, предварительно необходимо будет снять сиденья.

Далее вынимаем пластиковую заглушку в полке, как это показано на фото ниже.

И теперь просовываем ремень в отверстие, после чего он полностью освобождается.

И остается открутить сами замки ремней, которые находятся также внизу.

Вот в принципе и вся процедура ремонта, и максимум не нее у вас уйдет не более 10 минут, с учетом замены ремней на Рено Логан с обеих сторон. В случае необходимости производится замена ремней, и установка происходит в обратной последовательности.

Цена ремней для задних пассажиров варьируется от 2000 до 5000 рублей за комплект, в зависимости от производителя и места покупки.

Если автомобиль оснащен климатической системой?

В моделях Renault logan, которые оснащены функциями кондиционирования салонного пространства, присутствуют две версии компоновки узлов вспомогательных систем:

компрессор в паре с генератором находятся по одну сторону мотора;
данные агрегаты располагаются с разных боков двигателя.

Первый случай подразумевает присутствие одного ременного привода для вспомогательных агрегатов. Здесь регулировка натяжения осуществляется посредством соответствующего ролика.

Во втором варианте для активации этих узлов применяются два ремня (отдельно для каждого из обозначенных агрегатов).

В случае расположения агрегатов по разные стороны от мотора, замена ремня вспомогательных агрегатов выполняется в таковом порядке.

Снимаем ременной механизм, вращающий компрессорный агрегат. Для этого достаточно применить его разрезание.
Заменяем ременной механизм, активирующий генератор (процедура рассмотрена здесь же).
Устанавливаем ременный держатель (он присутствует в комплекте вместе с ремнем для компрессора) в нижнюю область шкива коленчатого вала.
Надеваем ремешок на компрессорный шкив и заводим его за держатель, ранее установленный на шкив вала.
Сдвигаем держатель с зафиксированным ремнем по шкиву вала. Выполняем это действие в направлении часовой стрелки до такого положения, которое можно достичь ручным усилием.
Устанавливаем крючок (также поставляется с компрессорным ремнем): — одним его краем цепляем за поверхность кронштейна фиксации компрессора, а другой (она сильнее изогнута) – непосредственно за ветвь ремня. Данный элемент необходим для возможности предотвращения сползания верхней ременной ветви с компрессорного шкива.
Для посадки ремня в шкивном ручье прокручиваем коленчатый вал.
Удаляем крюк и вспомогательный держатель. Эти элементы носят разовый характер, поэтому по завершении работ они подлежат утилизации.
Проворачиваем коленчатый вал (не менее двух оборотов). Это позволит ремню компрессора обрести свою корректную позицию. Таким образом, была осуществлена замена ремня дополнительного оборудования на машине Рено Логан.

Если компрессорный агрегат с генератором размещены по один бок от мотора, замена ремня привода осуществляется нижеприведенным образом.

Открываем капотную крышку Renault Logan и незначительно выворачиваем болт натяжного узла ремня.
Снимаем колесо с правой стороны передка и защитный моторный брызговик там же.
Выкручиваем пару болтов, фиксирующих натягивающий ролик, и извлекаем узел.
Никогда не пренебрегайте заменой ролика на новый, когда происходит замена ремня привода.
Устанавливаем новый ролик, однако болты фиксации узла пока на максимум не затягиваем.
Выполняем навеску ремня. Укладку в шкивы осуществляем с таким расчетом, чтоб обеспечить свободное положение наружного ручья.
Уровень натяжения регулируем посредством предназначенного болта.

Вот и завершена замена приводного ремня на модели Рено Логан. Производителем рекомендуется осуществлять проверку натяжения посредством приспособленного тензометрического тестера. Это обуславливает отсутствие данных о степени прогиба ременной ветви на страницах технических мануалов.

В практической сфере прибегают к ориентировочной оценке корректности величины натяжного усилия посредством «правила большого пальца». Суть следующая: выполняем надавливание на ветку и линейкой меряем величину прогиба. В соответствии с приведенным методом, если показатель расстояния по шкивным центрам составляет в пределах 180-280 мм, то ориентировочное значение прогиба будет приближаться к 6 мм.

С помощью указанного способа реально выявить лишь повышенное ослабление. Если имеет место цель конкретнее определить натяжение, тогда следует обращаться к сервисной помощи.

Болтовой крепеж, удерживающий натяжной ролик, заворачиваем, учитывая регламентированное усилие – 21 Нм.
Проворачиваем вал на 3 полноценных оборота и добиваемся соответствующего расположения ремня в ручьях шкивов.
Вторично выполняем мониторинг степени натяжки и, при потребности, осуществляем регулировку.
Весь перечень демонтированных элементов устанавливаем на прежние позиции.

Как выполняется замена тормозных колодок Рено Логан

Замена задних тормозных колодок на ВАЗ-2110 своими руками Первоначально надо поддомкратить автомобиль и снять то колесо, в области которого будет производиться замена тормозных колодок Рено Логан.

Параллельно с осмотром креплений не упустите из виду пыльник, если он деформирован, имеет повреждения, то также продумать и замену пыльника

Осматривается и направляющий палец, оценивается его динамика, насколько он нормально ходит по своей траектории, может, следует его смазать. Все это решается на месте, когда проводится осмотр и замена передних тормозных колодок на РеноЛоган.

После того, как тормозной суппорт снят или отведен в сторону, открывается доступ к колодкам. Их стоит не только снять, но и осмотреть, оценить их состояние. Рекомендуется проверить и все защитные чехлы, ниши и направляющие системы, чтобы подготовить посадочное место для новых комплектующих изделий. Когда будет производиться работа по усадке новых колодок, то может так случится, что часть поршня в цилиндре не позволит тормозным колодкам установиться в суппорт. Возникнет такая ситуация, тогда утапливаем поршень принудительно в цилиндр, применяя пассатижи. Вот уже выполнена замена тормозных колодок Рено Логан, но расслабляется рано, есть необходимо протестировать работу транспортного средства. Для этого надо нажать на педаль тормоза и отрегулировать зазор между установленными колодками и тормозным диском.

Не забудьте проверить в завершении уровень жидкости в с системе, если необходимо, то совершите долив, прокачайте по инструкции.

Таким образом, самостоятельно выполняется замена передних тормозных колодок на РеноЛоган. Обозначен привычный алгоритм ремонта, его чаще всего и применяют автолюбители. А как вы привыкли производить замену колодок? Всегда ли придерживаетесь общих рекомендаций или уже отработали в этом вопросе ноу-хау.

Как снять ремень безопасности на приоре

Инструкция по разбору замка ремня безопасности:

1. Снимаем замок ремня безопасности. 2. Вставляем узкую плоскую отвертку в замок между двумя фиксаторами. 3. Отгибаем отверткой стенку пластмассового корпуса в сторону. 4. Тянем корпус замка вниз к ножке крепления. 5. Замок ремня безопасности разобран.

Сборка производится в обратной последовательности.

Замок ремня безопасности (он же защелка ремня безопасности) – это фиксатор, расположенный сбоку сиденья, в который вставляется собственно ремень безопасности (рис. 1). Замок ремня безопасности выходит из строя крайне редко. Но, видимо мне повезло, и я с этой неисправностью столкнулся.

Рис. 1. Замок ремня безопасности в сборе.

Сначала вообще не хотел описывать эту проблему. Однако, изучив запросы поисковых систем, выяснил, что этой темой интересуются несколько сотен человек в месяц. А это не так уж мало. Следовательно, замок безопасности может сломаться не только у меня))).

Итак, в чем же собственно проблема? Приехал на автосервис – и решил её. Но! Во-первых, если вы бывали в наших автосервисах, то знаете, что лишний раз туда лучше не обращаться. Во-вторых, неисправность и правда редкая. Не факт, что вам в тот же день всё починят (на складе может просто не оказаться запасного замка ремня безопасности). А если у вас дорогая иномарка, то даже такой пустяковый ремонт будет стоить существенных денег.

Есть второй путь – пойти в магазин и купить новый замок ремня безопасности. Я так и сделал. Однако эта пустяковая вещь оказалась дефицитной. Мне пришлось посетить несколько магазинов, прежде чем я её нашел, да и то защёлка ремня безопасности оказалась не оригинальной, а лишь похожей, и обошлась мне в 350 рублей. Пришлось немного подогнуть кронштейн, который крепится к сиденью, но в итоге я её поставил таки на место.

Однако была простая и дешёвая альтернатива – починить неисправную защёлку. Да, придётся потратить немного времени, но это же время я потратил на поездки по магазинам. Опять же 350 рублей деньги небольшие, но всё деньги. Лучше залить на них немного бензина в бак. Короче, предлагаю здесь вместе с вами защелку ремня безопасности отремонтировать. Точнее, я буду ремонтировать, а вы будете читать текстовый отчёт о выполненной работе))). Речь пойдёт о замке для Лада Приора, однако устройство замка ремня безопасности может быть аналогичным и для других моделей ВАЗ, а может и у некоторых иномарок.

Итак, для начала нам нужно разобрать корпус. Корпус вообще-то не разборный. Так что придётся разделить его на две половинки по шву отвёрткой или ножом. Разобрав корпус, мы увидим примерно следующее (рис. 2).

Пошаговая инструкция по замене ремня ГРМ

Если всё подготовлено, пора приступать к процедуре. Как правило, она занимает около 2,5 часов. У новичков — чуть больше, у опытных водителей — чуть меньше.

Видео: Замена ремня ГРМ на Рено 1,4–1,6 8V (K7J, K7M) до 2010 г.в. Логан, Сандеро

Процедура происходит по следующему алгоритму:

Поддомкратить переднее правое колесо и снять его. Затем отщёлкнуть грязезащитный пластиковый кожух, под которым спрятан ремень привода генератора. Снять ремень. Далее нужно открутить шкив коленвала, который держится болтом на 18. Если есть пневматический гайковёрт, процедура пройдёт без проблем. В противном случае нужно остановить маховик большой плоской отвёрткой, после чего открутить болт. Лучше привлечь к процессу помощника.

Необходимо демонтировать правую опору двигателя. Перед этим под мотором ставят надёжную подставку (лучше, если она будет из дерева, чтобы не повредить защиту картера). Опору упирают в разъём, открывающий доступ к сливной пробке. Другой конец бруска упирается в пол

Убедившись, что двигатель надёжно укреплён, отщёлкивают трубку продувки абсорбера и провод, убирают их в сторону.

Затем нужно открутить 5 болтов на 16, соединяющих правую опору мотора, кузов и крышку привода ГРМ. После этого убирают опорный узел.

Чтобы при работе не сломать пластиковый наконечник, щуп вынимают. Отверстие нужно заглушить паклей либо пробкой. После этого приступают к демонтажу кожуха ремня ГРМ. Сначала снимают нижнюю часть, которая крепится 3-мя болтами. Головки могут быть на 8 или на 10 (зависит от года выпуска). Открученный кожух снимают через низ моторного отсека. Легче показывать на снятом двигателе

Верхняя крышка железного кожуха удерживается 5 болтами — 4 на 13 и 1 на 10. Если машина выпущена до 2008 года, на ней будут стоять болты на 16. По задумке производителя нижние болты закреплены на герметике, потому что в этом месте проходят масляные каналы. Для выкручивания этих болтов придётся приложить дополнительные усилия. К тому же, при сборке агрегата их снова нужно «посадить» на герметик.

Когда болты откручены, можно устранить верхнюю крышку. Откроется доступ к ремню ГРМ.

Далее нужно распределить шкивы по меткам. Стрелку на шестерне распредвала наводят на значок DACIA (буква D), который отлит на клапанной крышке. Так просто шестерня не сдастся, поэтому нужно использовать болт, удерживающий шкив коленвала. На него надевают большую гайку и накручивают до упора, затем крутят по часовой стрелке, пока метки не соединятся. Чтобы ухватиться ключом было легче, под головку можно установить подставку.

Когда метки выставлены, необходимо демонтировать натяжной ролик. Для этого берут головку на 16, откручивают болт, снимают с оси ролик и ремень ГРМ.

Итак, старый ремень снят. Перед установкой нового необходимо почистить шестерни и все остальные детали, обычно спрятанные под кожухами. Их промывают и продувают потоком сжатого воздуха.

На очищенную ось устанавливают ролик и не до конца притягивают гайкой.

Установку нового ремня начинают с шестерёнки коленчатого вала. На ремне нарисованы указатели, которые помогут совместить нижнюю и верхнюю часть с метками на шестерёнке. Далее ремень натягивают на помпу, распредвал и ролик

Важно проследить, чтобы метка на ремне соединилась с указателем на распредвале. Чтобы не запутаться, надписи на ремне тщательно изучают: часть со стрелками и надписями о производителе — это верх ремня. Ближняя метка пойдёт на распредвал, дальняя — на коленвал

Ближняя метка пойдёт на распредвал, дальняя — на коленвал.

Сразу после установки ремень будет провисать между шкивами. Слабину убирают, слегка провернув шестерню распредвала против направления вращения мотора.

Далее необходимо выполнить правильную натяжку ремня. Для этого используют специальный вилочный ключ (если оригинального нет, можно использовать ключ для моделей ВАЗ с передним приводом). Вилку вставляют в ролик, слегка отводят его вверх и прокручивают против часовой стрелки. Оптимальным считается натяжение, в котором ремень ГРМ отклоняется от первоначального состояния на 60 градусов. Как только подходящее натяжение найдено, ролик затягивают гайкой.

Затем нужно проверить работу. Болт крепления шкива коленвала прокручивают на 2 оборота и проверяют, совпадают ли метки и сохранилось ли натяжение ремня. Если что-то не так, гайку ролика ослабляют и ремень натягивают ещё раз.

Если всё в порядке, производят обратную сборку

Важно помнить о том, что два нижних болта верхней крышки привода ГРМ нужно закрепить герметиком, чтобы избежать подтекания масла из внутренних каналов
