Схема электрооборудования ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 — передние фонари;
2 — боковые указатели поворота;
3 — аккумуляторная батарея;
4 — реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 — реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 — моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 — электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр VAZ-2106;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Схема электрооборудования ВАЗ 21074

В автомобилях ВАЗ 21074 электрическая энергия доставляется к потребителям по однопроводной схеме: «плюсовой» вывод каждого электроприбора запитан от источника, «минусовый» подключён к «массе», т. е. присоединён к кузову транспортного средства. Благодаря такому решению упрощается ремонт электрооборудования и замедляется процесс коррозии. Все электроприборы автомобиля запитаны от АКБ (при выключенном моторе) или генератора (при работающем двигателе).

В схеме проводки ВАЗ 21074 инжектор имеются ЭСУД, электробензонасос, форсунки, датчики управления работой двигателя

Схема проводки ВАЗ 21074 инжектор

Выпущенные с заводского конвейера инжекторные версии «семёрки», имеют индексы:

• LADA 2107–20 — в соответствии со стандартом Евро-2;
• LADA 2107–71 — для китайского рынка;
• LADA-21074–20 (Евро-2);
• LADA-21074–30 (Евро-3).

В инжекторных модификациях ВАЗ 2107 и ВАЗ 21074 используются ЭСУД (электронная система управления двигателем), электробензонасос, форсунки, датчики управления и контроля параметров двигателя. Как следствие — возникла необходимость в дополнительной подкапотной и внутрисалонной проводке. Кроме того, ВАЗ 2107 и ВАЗ 21074 оснащены дополнительным блоком реле и предохранителей, расположенным под бардачком. К дополнительному блоку подводится проводка, запитывающая:

• предохранители:
  • силовых цепей главного реле;
  • цепи постоянного питания контроллера;
  • цепи реле электробензонасоса;
• реле:
  • главное;
  • бензонасоса;
  • электровентилятора;
• диагностический разъём.

Дополнительный блок предохранителей и реле ВАЗ 2107 инжектор расположен под бардачком

Обеспечение электроэнергией

За обеспечение потребителей электроэнергией в «семёрке» отвечают:

• АКБ напряжением 12 В, ёмкостью 55 Ач;
• генератор типа Г-222 или 37.3701;
• регулятор напряжения Я112В, который автоматически поддерживает напряжение в пределах 13,6–14,7 В.

Схема системы эергообеспечения ВАЗ 21074 инжектор включает генератор, аккумулятор и регулятор напряжения

Запуск двигателя

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер и замок зажигания. В цепи стартера предусмотрено два реле:

• вспомогательное, которое подаёт питание на выводы стартера;
• втягивающее, благодаря которому происходит сцепление вала стартера с маховиком.

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер с реле и замок зажигания

Система зажигания

В ранних версиях седьмой модели ВАЗ использовалась контактная система зажигания, которая имела в своём составе:

• катушку зажигания;
• распределитель с контактным прерывателем;
• свечи зажигания;
• высоковольтную проводку.

Контактная система зажигания ВАЗ 21074 состоит из катушки, распределителя, свечей зажигания и высоковольтных проводов

В 1989 году появилась так называемая бесконтактная система зажигания, в схему которой вошли:

1. Свечи зажигания.
2. Распределитель.
3. Экран.
4. Датчик Холла.
5. Электронный коммутатор.
6. Катушка зажигания.
7. Монтажный блок.
8. Блок реле.
9. Ключ и замок зажигания.

В 1989 году появилась бесконтактная система зажигания, в схему которой были добавлены датчик Холла и электронный коммутатор

В «семёрках» с инжекторными двигателями используется более современная схема зажигания. Работа этой схемы основана на том, что сигналы от датчиков поступают на ЭБУ (электронный блок управления), который на базе полученных данных генерирует электрические импульсы и передаёт их на специальный модуль. После этого напряжение повышается до требуемой величины и по высоковольтным кабелям подаётся на свечи зажигания.

В инжекторных «семёрках» работой системы зажигания руководит электронный блок управления ЭБУ

Наружное освещение

Система наружного освещения включает:

1. Блок-фары с габаритами.
2. Подсветку подкапотного пространства.
3. Монтажный блок.
4. Освещение бардачка.
5. Выключатель подсветки приборов.
6. Задние фонари с габаритами.
7. Подсветку номеров.
8. Переключатель ламп наружного света.
9. Лампочка индикации наружного освещения (в спидометре).
10. Ключ зажигания.

Схема подключения наружного освещения ВАЗ 21074 поможет при устранении неисправностей блок-фар и задних фонарей

Вспомогательное оборудование

К вспомогательному или дополнительному электрооборудованию ВАЗ 21074 относят:

• электромоторы:
  • стеклоомывателя;
  • стеклоочистителя;
  • вентилятора отопителя;
  • вентилятора радиатора охлаждения;
• прикуриватель;
• часы.

В схеме подключения стеклоочистителей используются:

1. Моторедукторы.
2. ЭД омывателя фар.
3. Монтажный блок.
4. Замок зажигания.
5. Выключатель омывателя.

Моторедукторы стеклоочистителя приводят в действие трапецию, которая перемещает «дворники» по ветровому стеклу

Видео – Подбираем новый аккумулятор

Добро пожаловать! Реле лампы заряда АКБ — данное реле работает по следующему принципу, от генератора а именно от диодного моста который в нём находиться, подаётся ток в 12 вольт на реле, силы данного тока хватает для того чтобы разомкнуть два контакта которые внутри реле находятся, то есть на катушку которая располагается в реле от генератора (Когда машина заведена) идёт ток и внутри этой катушки ещё установлен сердечник, так вот этот сердечник притягивает к себе пластину и тем самым контакты размыкаются и лампа которая говорит о том что заряд АКБ мал, после этого не горит, но если контакты по каким либо причинам не будут размыкаться то лампа которая говорит о том что заряд АКБ мал, будет гореть постоянно, поэтому учтите это и первым делом заряжайте АКБ, а вторым уже на реле обратите своё внимание. Примечание! Для того чтобы произвести замену данного реле, вам нужна будет только лишь одна отвёртка!

Примечание! Для того чтобы произвести замену данного реле, вам нужна будет только лишь одна отвёртка!

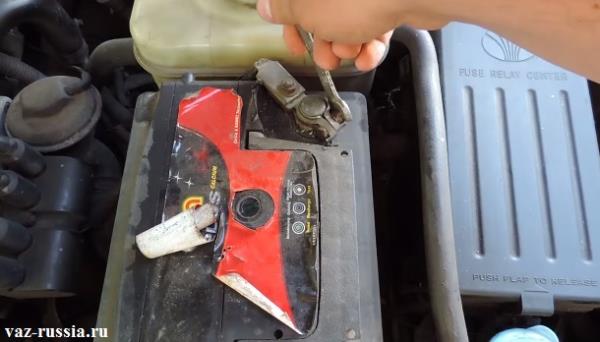

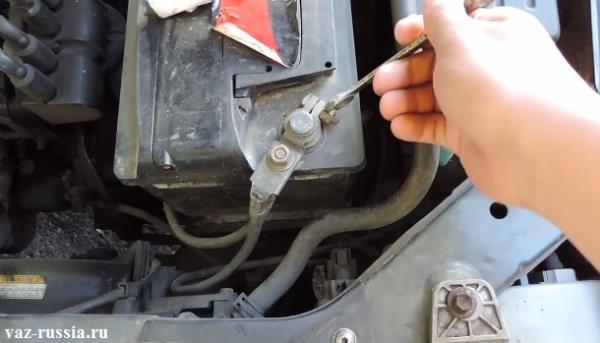

• Замена реле лампы АКБ
• Дополнительный видео-ролик

Где находиться реле лампы заряда АКБ? Он располагается в правой части автомобиля если смотреть по ходу её движения, данное реле на самом деле очень легко найти, главное не перепутать потому что рядом с ним ещё несколько реле установлено, в общём отройте капот у автомобиля и на правой передней части к кузову закреплено это самое реле которое носит индекс «РС-702» (Оно указано красной стрелкой), над этим реле располагается вырез в кузове на этот вырез ещё синяя стрелка направлена, так с расположением разобрались ещё пару слов скажем, на счёт индекса мы уточнили специально потому что не известно какие надписи останутся на реле которые установлены на старых автомобиля, может их вообще у вас по сути и не быть, но если у вас установлено реле с какими то другими надписями (Другая маркировка) и вы проездили на нём достаточно больше количество времени и он вас ещё не подводил (Всегда показывал когда заряда АКБ не хватает), то ставьте именно это же реле а не какое либо другое.

Когда нужно менять реле лампы заряда АКБ? На счёт лампы мы бы хотели с вам ещё поговорить, есть люди которые не знают обо всех приборах которые присутствуют в автомобиле, со временем человек же начинает понимать после того как он изучит свою машину, но по началу многого непонятно, поэтому ниже на примере панели приборов автомобиля ВАЗ 2106 мы указали стрелкой на ту самую лампу которая оповещает в тот момент когда зарядки у АКБ не хватает и его нужно под зарядить, первым же делом соответственно заряжайте, потом проверяйте реле (Есть некоторые люди которые на реле и на предохранители никогда не смотрят, а идут в автомагазин и сразу же покупают новый аккумулятор, так делать не нужно, особенно если у вас аккумулятор относительно новый), если же все приборы у вас на панели потухли то предохранитель соответствующий на них смотрите, если он перегорел то в таком случае заменяйте его на новый.

Примечание! При выходе из строя этого реле, как вы уже поняли основная неисправность это гореть лампа заряда АКБ которая на фото выше стрелкой указана будет, а гореть она будет потому что контакты между собой будут соединены и не смогут разъединиться, или какой либо проводок может с реле у вас соскочил, тоже их проверьте!

Двигатель ВАЗ-2101 на схеме

Двигатель модели 2110 пришел на смену двигателю 21083-80, который устанавливался на автомобили ВАЗ-2110-011 и ВАЗ-21111-011. От двигателя 21083-80 модель 2110 отличается распределительным валом 2110, обеспечивающим заданную мощность двигателя при работе на бензине АИ-91. В настоящее время двигатель 21083-80 не производится.

На базе двигателя 2110 создана модель 2111.

1 – шкив привода генератора
2 – масляный насос
3 – ремень привода механизма газораспределения
4 – зубчатый шкив насоса охлаждающей жидкости
5 – передняя крышка привода механизма газораспределения
6 – натяжной ролик
7 – зубчатый шкив распределительного вала
8 – задняя крышка привода распределительного вала
9 – сальник распределительного вала
10 – крышка головки блока цилиндров
11 – распределительный вал
12 – передняя крышка подшипников распределительного вала
13 – толкатель
14 – направляющая втулка клапана
15 – сетка маслоотделителя системы вентиляции картера
16 – выпускной клапан
17 – впускной клапан
18 – задняя крышка подшипников распределительного вала
19 – топливный насос
20 – корпус вспомогательных агрегатов
21 – датчик-распределитель зажигания
22 – отводящий патрубок рубашки охлаждения
23 – головка блока цилиндров
24 – свеча зажигания
25 – шланг вентиляции картера
26 – маховик
27 – держатель заднего сальника коленчатого вала
28 – задний сальник коленчатого вала
29 – блок цилиндров
30 – поддон картера
31 – указатель уровня масла (масляный щуп)
32 – коленчатый вал
33 – поршень
34 – крышка шатуна
35 – шатун
36 – крышка коренного подшипника коленчатого вала
37 – передний сальник коленчатого вала
38 – зубчатый шкив коленчатого вала

Поперечный разрез двигателя ВАЗ-2110

1 – пробка сливного отверстия поддона картера
2 – поддон картера
3 – масляный фильтр
4 – насос охлаждающей жидкости
5 – выпускной коллектор
6 – впускной коллектор
7 – карбюратор
8 – топливный насос
9 – крышка головки блока цилиндров
10 – крышка подшипников распределительного вала
11 – распределительный вал
12 – шланг вентиляции картера
13 – регулировочная шайба клапана
14 – толкатель
15 – сухари клапана
16 – пружины клапана
17 – маслосъемный колпачок
18 – направляющая втулка клапана
19 – клапан
20 – головка блока цилиндров
21 – свеча зажигания
22 – поршень
23 – компрессионные поршневые кольца
24 – маслосъемное кольцо
25 – поршневой палец
26 – блок цилиндров
27 – шатун
28 – коленчатый вал
29 – крышка шатуна
30 – указатель уровня масла
31 – приемник масляного насоса

Подвеска двигателя ВАЗ

1 – кожух опоры;
2 – опора передней подвески двигателя;
3 – фланец блока цилиндров;
4 – кронштейн;
5 – промежуточная пластина;
6 – изолирующее пластмассовое кольцо;
7 – пружина опоры;
8 – буфер;
9 – подушка опоры;
10 – шайба;
11 – опора задней подвески двигателя;
12 – дистанционная втулка;
13 – поперечина задней подвески двигателя

Жгут проводов в салоне

Передний жгут проводов, расположенный в моторном отсеке, является основным в системе электрического обеспечения. В салон автомобиля передний пучок проходит через технологическое отверстие с уплотнителем под панелью приборов. Электрическая система передней части соединяется с проводами панели приборов, блоком предохранителей, переключателями и зажиганием. В этой части салона основные электрические цепи защищены предохранителями.

Новая коса обеспечит достаточное напряжение для питания потребителей тока в салоне

Блок предохранителей расположен слева от руля. За блоком на кронштейне закреплены вспомогательные реле. От исправного функционирования электрических приборов и реле зависит надёжная работа ВАЗ 2101. Плавкие предохранители защищают электрические цепи ВАЗ 2101 от короткого замыкания.

Простые предохранители являются надёжным элементом безопасности при коротком замыкании

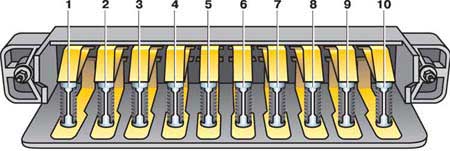

Перечень электрических узлов, защищаемых предохранителями:

1. Звуковой сигнал, лампы стоп-сигналов, плафоны внутри салона, прикуриватель, розетка переносной лампы (16 А).
2. Электродвигатель отопления, реле стеклоочистителя, двигатель омывателя ветрового стекла (8 А).
3. Дальний свет левой фары, контрольная лампа дальнего света (8 А).
4. Дальний свет правой фары (8 А).
5. Ближний свет левой фары (8 А).
6. Ближний свет правой фары (8 А).
7. Габаритный свет левого подфарника, габаритный свет правого заднего фонаря, контрольная лампа габаритов, лампа подсветки панели приборов, фонарь подсветки номерного знака, лампа освещения внутри багажника (8 А).
8. Габаритный свет правого подфарника, габаритный свет левого заднего фонаря, лампа прикуривателя, лампа освещения моторного отсека (8 А).
9. Датчик температуры охлаждающей жидкости, датчик уровня топлива и контрольная лампа резерва, лампа давления масла, лампа стояночного тормоза и указатель уровня тормозной жидкости, лампа уровня заряда аккумулятора, указатели поворотов и их контрольная лампа, фонарь освещения заднего хода, лампа вещевого отделения («бардачок») (8 А).
10. Генератор (обмотка возбуждения), регулятор напряжения (8 А).

Видео: замена старого блока предохранителей ВАЗ 2101 на современный аналог

Коммутация приборов в салоне выполнена низковольтными проводами с эластичной масло— и бензостойкой изоляцией. Для облегчения поиска неисправностей изоляция проводов выполнена в разной цветовой гамме. Для большего различия на поверхность изоляции наносят спиральные и продольные полоски, чтобы исключить в жгутах наличие двух проводов одинаковой расцветки.

На рулевой колонке расположены контакты переключателей указателя поворотов, ближнего и дальнего света, звукового сигнала. В условиях сборочного цеха контакты этих переключателей смазаны специальной токопроводящей смазкой, удалять которую при ремонте запрещается. Смазка уменьшает трение и предотвращает окисление контактов и вероятное искрение.

При нарушении порядка подключения элементов вероятно дезинформирование участников движения

Номера позиций элементов электрической цепи на схеме подключения указателей поворота:

1. Подфарники.
2. Боковые указатели поворота.
3. Аккумулятор.
4. Генератор.
5. Замок зажигания.
6. Блок предохранителей.
7. Реле-прерыватель.
8. Сигнализатор включения.
9. Переключатель.
10. Задние фонари.

Прерывистый сигнал поворотников определяется реле-прерывателем. Соединение с «массой» обеспечивают провода чёрного цвета, соединения с «плюсом» — розовые или оранжевые провода. В салоне автомобиля провода соединяют:

• панель приборов и подсветку индикаторов;
• пучки фар;
• указатели поворота;
• освещение в салоне;
• стеклоочиститель;
• ножной омыватель ветрового стекла.

По левой стороне салоне под ковриками проходит задний жгут проводов. От него отходит нить к выключателю плафона в стойке двери и выключателю лампы стояночного тормоза. Ответвление к правому плафону проходит за задней балкой по полу кузова, там же расположены провода, соединяющие датчик указателя уровня и резерва топлива. Провода в пучке закреплены липкой лентой к полу.

Как заменить аккумулятор на всех автомобилях ВАЗ?

Примечание! На всех автомобилях семейства ВАЗ, аккумуляторная батарея заменяется практически одинаково, различия лишь могут быть в том, что аккумуляторная батарея будет крепится немножко другим способом, а скидывание клем, и снятие самого аккумулятора происходит так же! (Пример замены аккумулятора в этой статье, будет производится на разных автомобилях, один из которых при этом будет автомобиль ВАЗ 2109)

Снятие: 1) Сперва скиньте обе клемы, которые крепятся болтами к выводам на аккумуляторе, для этого:

1. Взяв в руки отвертку, выверните ей но не до конца гайку крепления клемы «-», и после чего скиньте клему «-» с вывода на аккумуляторе.

2. После того как вы скинули клему «-» сразу же переберитесь к клеме «+», и после чего таким же образом скиньте клему «+», ослабив для этого гайку которая крепит клему «+» к выводу.

2) Следом открутите все болты которые препятствуют снятию аккумулятора, допустим на ВАЗ 2109 один из таких болтов расположен внизу аккумулятора, он держит планку которая удерживает аккумулятор на своем месте и тем самым препятствует его снятию.

3) Затем выдвинете ручку аккумуляторной батареи и после чего потянув за неё, снимите аккумулятор с автомобиля.

Установка:

Если вы хотите устанавливать новый аккумулятор на автомобиль: 1) Для начала возьмите в руки новый аккумулятор, и после чего поставьте его на своё место надев на него все клемы и закрепив его точно так же, как и крепился старый аккумулятор.

Примечание! При установки аккумулятора надевайте сперва плюсовую клему, а уже после чего минусовую!

2) После его установки, установите прижимную планку которая его крепила, всё в том же обратном порядке снятию, но только всегда следите за тем что бы прижимная планка, встала строго так же как и была до этого.

Примечание! При обратной установке прижимной планки, на некоторых автомобилях включая так же ВАЗ 2109, прижимная планка должна быть установлена таким образом, что бы она упиралась в выступ, который находится на кузове автомобиля!

Если вы хотите устанавливать Б/У аккумулятор на свой автомобиль: 1) Перед тем как приобрести Б/У аккумулятор просмотрите его срок годности, который указан на нём, чем свежее аккумулятор тем лучше.

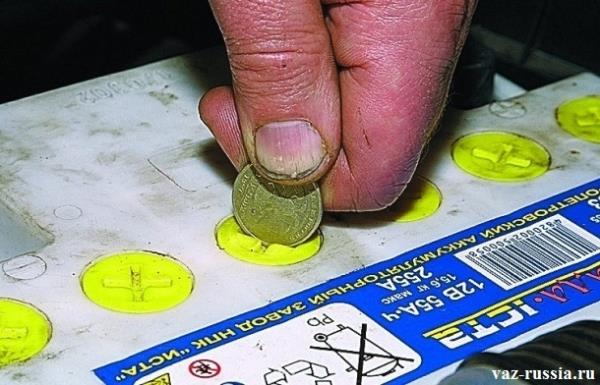

2) После чего проверьте уровень электролита в каждом его отсеке, вывернув для этого монетой или же отверткой каждую пробку, и после чего заглянув в эти отсеки, убедитесь что уровень электролита там не слишком мал, по необходимости доведите его до нормы.

Примечание! После покупки Б/У аккумулятора долейте электролит ровно до нижнего кончика верхний пластины, выше нижнего кончика лить не нужно!

3) Далее протрите весь аккумулятор с помощью тряпки, от пыли, грязи и других загрязнённых вещёств.

4) Следом установите его на место, надев сперва на него плюсовую клему, а затем минусовую клему и после чего закрепите обе клемы гайками.

Важно! 1) Запомните расположение обеих клем перед тем как снять аккумулятор, и после его повторной установке, устанавливайте клемы так же как и было ранее!

2) Не экономьте деньги на аккумуляторе, так как это он является сердцем вашего автомобиля, да и вообще это одна из таких вещей которую лучше всего нужно покупать новую, потому что купленный Б/У аккумулятор может очень быстро выйти из строя, в связи с этим будут лишние траты и скорее всего после быстрого выхода старого аккумулятора из строя, вы поедете и купите новый!

3) Для того что бы контакт был лучше, по возможности можно зачистить клемы и выводы аккумулятора обычной наждачной бумагой! (Об этом более подробно см. в статье под названием: «Правильное обслуживание аккумуляторной батареи»)

Дополнительный видео-ролик: Более подробно об том как поменять аккумулятор на машине, смотрите в видео-ролике который расположен чуть ниже:

1. Особенности АКБ
2. Параметры выбора
3. Типы
4. Емкость
5. Пусковой ток
6. Полярность
7. Размеры
8. Замена АКБ
9. Видео – Подбираем новый аккумулятор

На ВАЗ-2107 бортовая электрическая сеть запитывается т двух источников – аккумуляторной батареи и генератора. Первый обеспечивает питанием пока двигатель не запущен, второй – после запуска. Но если генератор – это механическое устройство, которое при надлежащем уходе может отработать не один десяток лет, то АКБ со временем изнашивается до такой степени, что уже не может выполнять свои функции.

Основное назначение аккумуляторной батареи – запитать электричеством силовой электродвигатель (стартер), чтобы он смог раскрутить коленчатый вал и элементы системы зажигания, чтобы произошел запуск мотора, после чего роль источника питания берет на себя генератор.

Помимо стартера и системы зажигания аккумулятор питает до момента запуска мотора и остальные потребили авто, а также осуществляет подпитку в случае, когда нагрузка на бортовую сеть большая и генератор не справляется.

Автомобили ВАЗ: ремонт, обслуживание, тюнинг

Фонарь освещения номерного знака автомобиля ВАЗ Задний пучок проводов автомобиля ВАЗ

Указатель температуры охлаждающей жидкости ваз Оба контура приводятся в действие от одной педали, которая с помощью кронштейна крепится вместе с педалью сцепления к панели передка кузова.

Комбинация приборов. Каждая такая графическая электросхема имеет четкую структуру: определенный порядок значков элементов то есть каждый из них пронумерован ; обязательное разъяснение всех пиктограмм и нумерации. Датчик указателя уровня и резерва топлива.

Наконечник провода 6, соединяющего аккумуляторную батарею с массой, крепится болтом к правому брызговику; гайка болта приварена к брызговику. Наконечники провода, соединяющего с массой датчик указателя уровня топлива, крепятся под винтами крепления датчика и правого заднего фонаря.

Регулятор напряжения ваз Спецавтомобиль с 1-секционным роторным двигателем мощностью 70 лошадиных сил. Датчик контрольной лампы давления масла.

Реле «копейки», основные потребители и датчики

Модернизированный в году автомобиль с двигателем объемом 1. Свечи зажигания ваз

Спидометр автомобиля ВАЗ Каждая такая графическая электросхема имеет четкую структуру: определенный порядок значков элементов то есть каждый из них пронумерован ; обязательное разъяснение всех пиктограмм и нумерации.

Если поврежденную цепь не отключить от сети, она может очень быстро посадить аккумулятор, провода могут перегреваться, что вызовет большую вероятность возникновения пожара, оплавления проводов и обивки автомобиля. Звуковые сигналы. Панель приборов ваз Причина отсутствия заряда АКБ на ВАЗ 2101 . Как найти

Электрооборудование

• Блок предохранителей
• Генератор
  • Натяжения ремня генератора
  • Проверка генератора на стенде
  • Разборка генератора
  • Снятие генератора
• Устройство стартера
  • Проверка стартера на стенде
  • Разборка стартера
  • Снятие стартера
• Система зажигания
  • Замок зажигания
  • Замена катушки зажигания
  • Замена свечей
  • Проверка распределителя зажигания на стенде
  • Ремонт распределителя зажигания
  • Регулировка зажигания
  • Регулировка угла замкнутого состояния контактов
  • Устройство распределителя зажигания
  • Установка распределителя зажигания
• Замена датчиков
• Замена регулятора напряжения
• Замена стеклоочистителя
• Замена фары
• Замена ламп
• Комбинация приборов
• Проверка приборов
• Регулировка света фар
• Схема наружного освещения
• Устройство звукового сигнала
• Расположение реле
• Снятие комбинации приборов
• Схема электрооборудования ваз 2101
• Схема электрооборудования ваз21011
• Устройство стеклоочистителя
• Электродвигатель вентилятора отопления

Другой вариант схемы VAZ-2101

Наружное освещение

1 – Фары 2101 2 – подкапотная лампа; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель света заднего хода; 6 – блок предохранителей; 7 – контрольная лампа наружного освещения в комбинации приборов; 8 – лампа освещения вещевого ящика; 9 – лампа освещения комбинации приборов; 10 – штепсельная розетка для переносной лампы; 11 – выключатель освещения приборов; 12 – выключатель наружного освещения; 13 – выключатель стоп-сигнала; 14 – выключатель зажигания; 15 – выключатели плафонов, расположенные в стойках передних дверей; 16 – выключатели плафонов, расположенные в стойках задних дверей; 17 – плафоны; 18 – лампа освещения багажника; 19 – задние фонари; 20 – фонарь освещения номерного знака; 21 – фонарь света заднего хода

Включение фар 2101

1 – фары VAZ 2101; 2 – аккумуляторная батарея; 3 – генератор; 4 – блок предохранителей; 5 – переключатель света фар; 6 – выключатель наружного освещения; 7 – выключатель зажигания; 8 – контрольная лампа дальнего света фар в комбинации приборов

Указатели поворота

1 – подфарники VAZ 2101; 2 – боковые указатели поворота; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель зажигания; 6 – блок предохранителей; 7 – реле-прерыватель указателей поворота; 8 – контрольная лампа указателей поворота; 9 – переключатель указателей поворота; 10 – задние фонари

Звуковые сигналы 2101

1 – звуковые сигналы; 2 – аккумуляторная батарея; 3 – блок предохранителей; 4 – выключатель звуковых сигналов; 5 – генератор VAZ 2101.

Схема стеклоочистителя

1 – генератор VAZ 2101; 2 – аккумуляторная батарея; 3 – выключатель зажигания; 4 – переключатель стеклоочистителя; 5 – реле стеклоочистителя; 6 – моторедуктор стеклоочистителя; 7 – термобиметаллический предохранитель; 8 – выключатель стеклоочистителя, расположенный в насосе омывателя стекла; 9 – блок предохранителей.

Полезное: Схема подключения и распиновка кнопки стеклоподъемников ВАЗ

Вентилятор отопителя Жигули

1 – генератор VAZ 2101; 2 – аккумуляторная батарея; 3 – выключатель зажигания; 4 – блок предохранителей; 5 – переключатель отопителя; 6 – добавочный резистор; 7 – электродвигатель вентилятора отопителя.

Схема блока зажигания

Замок крепится на вал рулевого управления. Часть цепей питания, которые защищены предохранителями, подключены напрямую к аккумулятору, независимо от положения ключа:

• плафон салона;
• звуковой сигнал;
• прикуриватель;
• стоп-сигнал.

Для корректировки напряжения, которое вырабатывает генератор, в цепи предусмотрен реле-регулятор. В его обязанности входит контроль напряжения на выходе из генератора, и при падении показаний реле подает сигнал на контрольную лампу, находящуюся на панели приборов. При малом напряжении зарядки АКБ может разряжаться раньше времени, не успевать дозарядиться, что может вывести ее из строя. При слишком высоком зарядном напряжении электролит в АКБ может закипеть, что тоже ни к чему хорошему не приведет.

Положение ключа	Контакт под напр.	Включаемые цепи
«Стоянка»	«30″-«INT»	Наружное освещение, стеклоочиститель, отопитель
«30/1»	—
«Выключено»	«30», «30/1»	—
«Зажигание»	«30″-«INT»	—
«30/1″-«15»	Наружное освещение, стеклоочиститель, отопитель
«Стартер»	«30″-«50»	Стартер
«30″-«16»

Функции электрической проводки моделей «шестерки»

Элементы электропроводки, как и любой другой элемент, который отвечает за функционирование автомобиля, в полном объеме обладает своими характеристиками, а схема электропроводки, в свою очередь:

• активирует электрические цепи путем использования замка зажигания ВАЗ 2106;
• соединяет с АКБ через блок ряда предохранителей;
• проводит электроток ключевых узлов.

Исходя из всего вышеуказанного, все неисправности нужно начинать искать с замка зажигания, потому что большая часть ответственности лежит именно на нем. Ключевой узел сам по себе не только отвечает за управление всей системой зажигания в машине, но и выполняет охранную функцию. Также он разрешает буксировку машины.
