Ремонт уаз 3163 (патриот) : схемы электрооборудования

Реле в кондиционировании

Реле играет особую роль в определении характеристик электрических компонентов системы. Он используется для отключения кондиционера, когда водитель нажимает кнопку в салоне UAZ Patriot. Реле расположено в блоке комфорта в зоне под капотом возле левого крыла. Само устройство закрыто крышкой. Крышку можно снять, нажав на защелку на корпусе. Помимо аксессуаров, в блоке также находятся реле для других систем и предохранители.

Если Patriot оснащен кондиционером, реле в этом случае имеет номер «10». Если кондиционер не работает, первое, что необходимо сделать, это проверить работу отмеченного реле. Используйте для этого простой метод: замкните контакты напрямую.

Помимо неисправного реле, могут возникнуть и другие неисправности, например:

Вышел из строя сам компрессор,
Конденсатор неисправен, и иногда для устранения именно этой проблемы требуется чистка холодильника,
Испаритель не работает должным образом,
Вентилятор не работает.

Отметим, что не все модификации УАЗ Патриот оснащаются системой комфорта. После 2010 года производитель перенес этот узел в зону кабины и разместил его под обтекателем со стороны водителя.

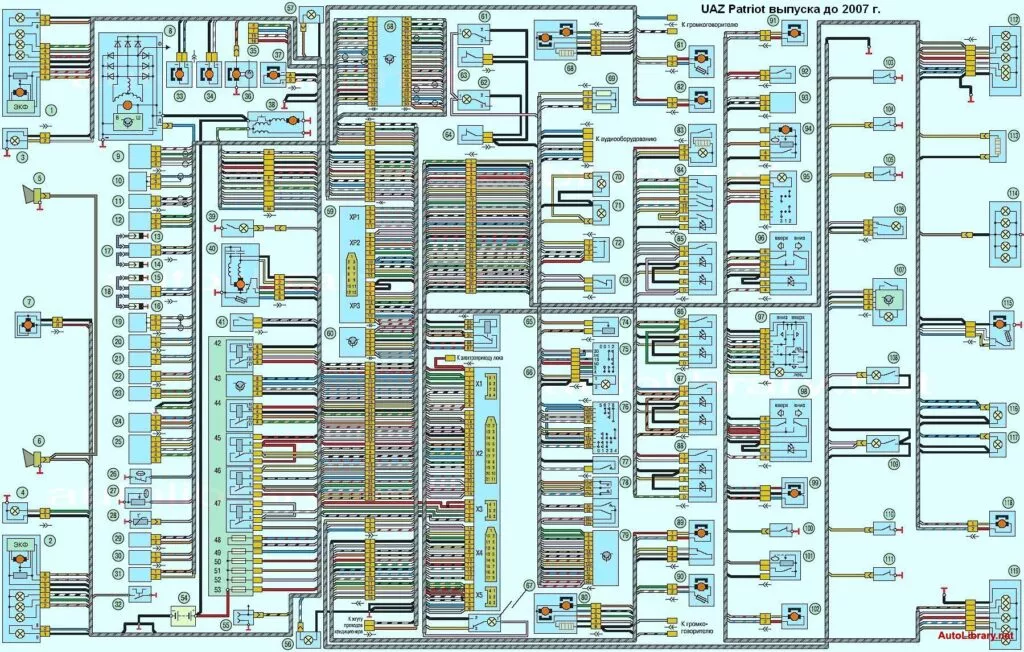

Электрическая схема УАЗ Патриот до 2007 года выпуска

Схема электропроводки показана на рисунке 1.

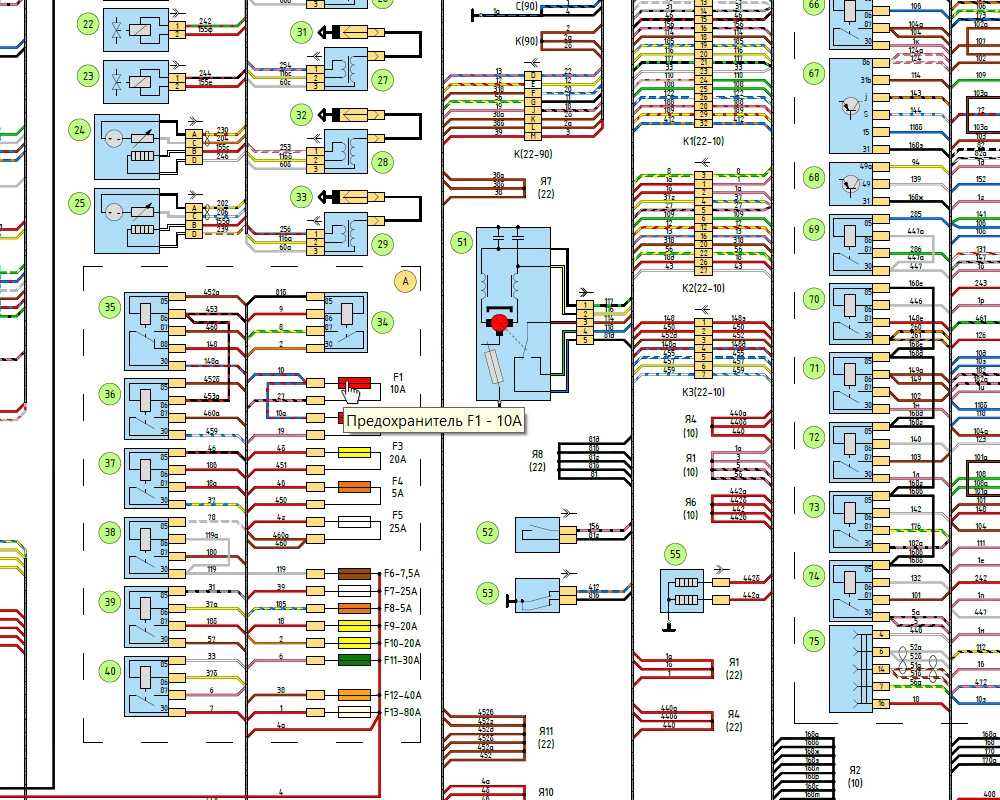

Рисунок 1

Проводка состоит из многожильной меди, окруженной ПВХ-изоляцией с одноцветной или двухцветной маркировкой, как показано на схеме подключения. Группы проводников соединяются вместе, образуя токовые пучки. Распространенной причиной неисправности проводки является короткое замыкание проводов в жгуте проводов из-за короткого замыкания. В этом случае необходимо снять весь жгут проводов, чтобы убедиться в отсутствии внутренних предохранителей или коротких замыканий по всей длине жгута проводов. При наличии неисправных электрических соединений между компонентами в жгуте проводов, соединения от соответствующего привода к блоку управления компонента должны быть выполнены в соответствии с электрической схемой. Элементы схемы обозначены, как показано на рисунке 2.

Рисунок 2

Особенности эксплуатации электрооборудования УАЗ Патриот

Оборудование автомобилей УАЗ Патриот не отличается от приборов на прочих легковых машинах. Дополнительное экранирование или защита от влаги, использовавшаяся на внедорожниках УАЗ старого образца для армейских заказчиков. Жгуты соединены разъемными многоразовыми пластиковыми штекерами с резиновыми уплотнителями, предотвращающими окисление контактов. Для питания используются аккумулятор и генератор переменного тока с выпрямителем и регулятором напряжения. Перечень электрических компонентов зависит от комплектации и даты выпуска машины.

Жгуты проводки набраны из медных многожильных кабелей, покрытых поливинилхлоридной изоляцией, устойчивой к внешним воздействиям. В зонах, подверженных нагреву или механическому воздействию, установлены защитные рукава.

Изоляторы имеют различную цветовую маркировку, позволяющую определять начало и конец провода (например, при проверке или подключении оборудования). Штекеры имеют разную конфигурацию, предотвращающую ошибочную коммутацию проводки при сборке или ремонте автомобиля УАЗ Патриот.

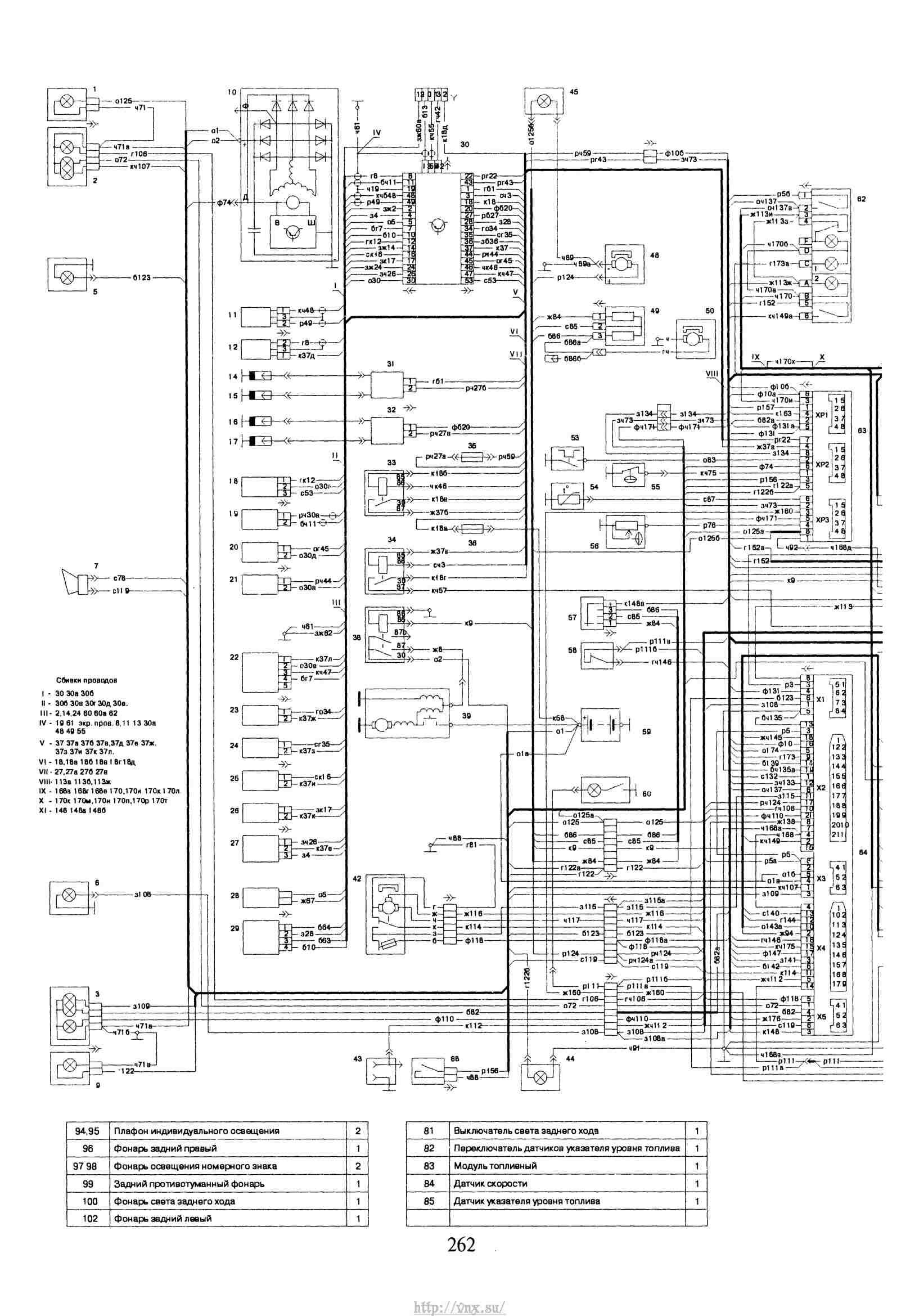

Электросхема УАЗ 3163

1, 2 – блок-фары;3, 4 – противотуманные фары;5, 6 – звуковые сигналы;7 – электровентилятор системы охлаждения двигателя;8 – генератор;9 – датчик концентрации кислорода;10 – датчик положения распределительного вала (датчик фазы);11 – датчик детонации;12 – регулятор холостого хода;13, 14, 15, 16 – свечи зажигания;17, 18 – катушки зажигания;19 – датчик положения коленчатого вала;20, 21, 22, 23 – топливные форсунки;24 – датчик положения дроссельной заслонки;25 – датчик массового расхода воздуха;26 – датчик сигнальной лампы аварийного падения давления масла;27 – датчик указателя давления масла;28, 30 – датчик температуры охлаждающей жидкости;29 – датчик температуры воздуха;31 – электромагнитный клапан адсорбера;32 – датчик сигнальной лампы аварийного перегрева охлаждающей жидкости;33, 34 – насосы омывателей ветрового стекла и стекла двери задка;35 – колодка диагностики;36 – электродвигатель водяного насоса;37 – электродвигатель вентилятора отопителя;38 – стартер;39 – фонарь освещения подкапотного пространства;40 – моторедуктор очистителя ветрового стекла;41 – выключатель сигнальной лампы аварийного состояния тормозной системы;42 – реле электровентилятора;43 – реле включения омывателя стекла двери задка;44 – реле стартера УАЗ 3163;45 – реле системы управления двигателем;46 – реле электробензонасоса;47 – реле включения звуковых сигналов;48, 49, 50, 51, 52, 53 – штыревые предохранители;54 – аккумуляторная батарея;55 – розетка для переносной лампы;56 – левый боковой указатель поворота;57 – правый боковой указатель поворота;58 – контроллер системы управления двигателем;59 – комбинация приборов;60 – блок управления моторедукторами замков дверей;61, 62 – плафоны освещения вещевых ящиков;63, 64 – магнитные выключатели плафонов освещения вещевых ящиков;65 – реле переключения режимов отопителя;66 – монтажный блок, расположенный в салоне автомобиля;67 – плафон подсветки монтажного блока; 68 – зеркало заднего вида правое;69 – добавочный резистор электродвигателя вентилятора отопителя;70, 71 – лампы подсветки блока управления отопителем;72 – переключатель скорости работы электродвигателя вентилятора отопителя;73 – выключатель стоп-сигналов;74 – регулятор длительности паузы работы стеклоочистителя;75 – выключатель (замок) зажигания;76 – переключатель очистителя и омывателя ветрового стекла и стекла двери задка;77 – выключатель звуковых сигналов;78 – переключатель указателей поворота и света фар;79 – модуль управления светотехникой;80 – зеркало заднего вида левое;81 – электростеклоподъемник правой передней двери;82 – моторедуктор замка правой передней двери;83 – прикуриватель УАЗ патриот;84 – выключатель аварийной сигнализации;85 – выключатель обогрева зеркал заднего вида;86 – переключатель отопителя;87 – переключатель режимов работы дополнительного отопителя;88 – выключатель обогревателя стекла двери задка;89 – моторедуктор замка левой передней двери;90 – электростеклоподъемник левой передней двери;91 – моторедуктор замка правой задней двери;92 – выключатель света заднего хода;93 – датчик скорости УАЗ3163 патриот;94 – электробензонасос с датчиком уровня топлива правого бака;95 – переключатель датчиков указателя уровня топлива;96 – переключатель стеклоподъемника правой передней двери;97 – пульт управления наружными зеркалами;98 – переключатель стеклоподъемника левой передней двери;99 – дополнительный отопитель кузова;100 – выключатель контрольной лампы включения стояночного тормоза;101 – датчик указателя уровня топлива левого бака;102 – моторедуктор замка левой задней двери;103 – выключатель освещения на стойке двери задка;104, 105 – выключатели освещения на стойках правых дверей;106 – задний плафон освещения салона;107 – передний плафон освещения салона;108, 109 – плафоны направленного света;110, 111 – выключатели освещения на стойках левых дверей;112 – фонарь на правом заднем крыле;113 – элемент обогревателя стекла двери задка;114 – фонарь дополнительного стоп-сигнала;115 – моторедуктор очистителя стекла двери задка;116, 117 – фонари освещения номерного знака;118 – моторедуктор замка двери задка;119 – фонарь на заднем левом крыле.

Характеристика

Схема электрического оборудования внедорожника основывается на однопроводном принципе. Плюсовая клемма от АКБ соединяется с каждым электропотребителем, а минусовая клемма от аккумулятора прикручена к корпусу автомобиля. После включения зажигания, происходит подача питания только для основных потребителей. Все иные электропотребители питаются от АКБ напрямую через кнопку включения.

Электрооборудование внедорожника соответствует стандарту Евро-3, а также электрическая схема оснащена предохранителями и реле, располагающиеся в монтажном блоке. Для Ульяновского Патриота монтажный блок преимущественно изготавливается в Словении. Особенность такового блока из-за рубежа основано на том, что он не подлежит ремонту, так как является неразборным. Поэтому конструкторы Ульяновского завода с 2012 года начали укомплектовывать свои творения разборными монтажными блоками.

Внедорожник УАЗ Патриот с 2012 года также оснащается полезной опцией под названием «Зимний пакет». В этот пакет входят следующие полезные эл. функции:

подогрев лобового стекла;
дополнительная эл. печка, с помощью которой осуществляется обогрев задней части салона;
подогрев задних сидений.

Такое дополнение позволило сделать внедорожник УАЗ Патриот еще комфортабельнее и популярнее.

Электросхема оборудования внедорожника УАЗ Патриот до 2007 г.в.

Электропроводка

Проводка эл. кабелей представляет собой жгуты, которые разветвляются от монтажных блоков и поступают непосредственно к оборудованию. Обязательными элементами электросхемы автомобиля являются предохранители, выполняющие защитную функцию.

Если возникла поломка в монтажном блоке, то отечественные модели данного изделия подлежат ремонту. Для этого необходимо разобрать блок и найти неисправность. Зачастую неисправность заключается в подгорании дорожек на печатной плате. Чтобы разобраться в принципе построения печатной платы, понадобится электрическая схема. Такая схема изображена на фото.

Проводка выполняет важную роль, осуществляя замыкание цепи постоянного тока, тем самым обеспечивая питание каждого эл. прибора автомобиля.

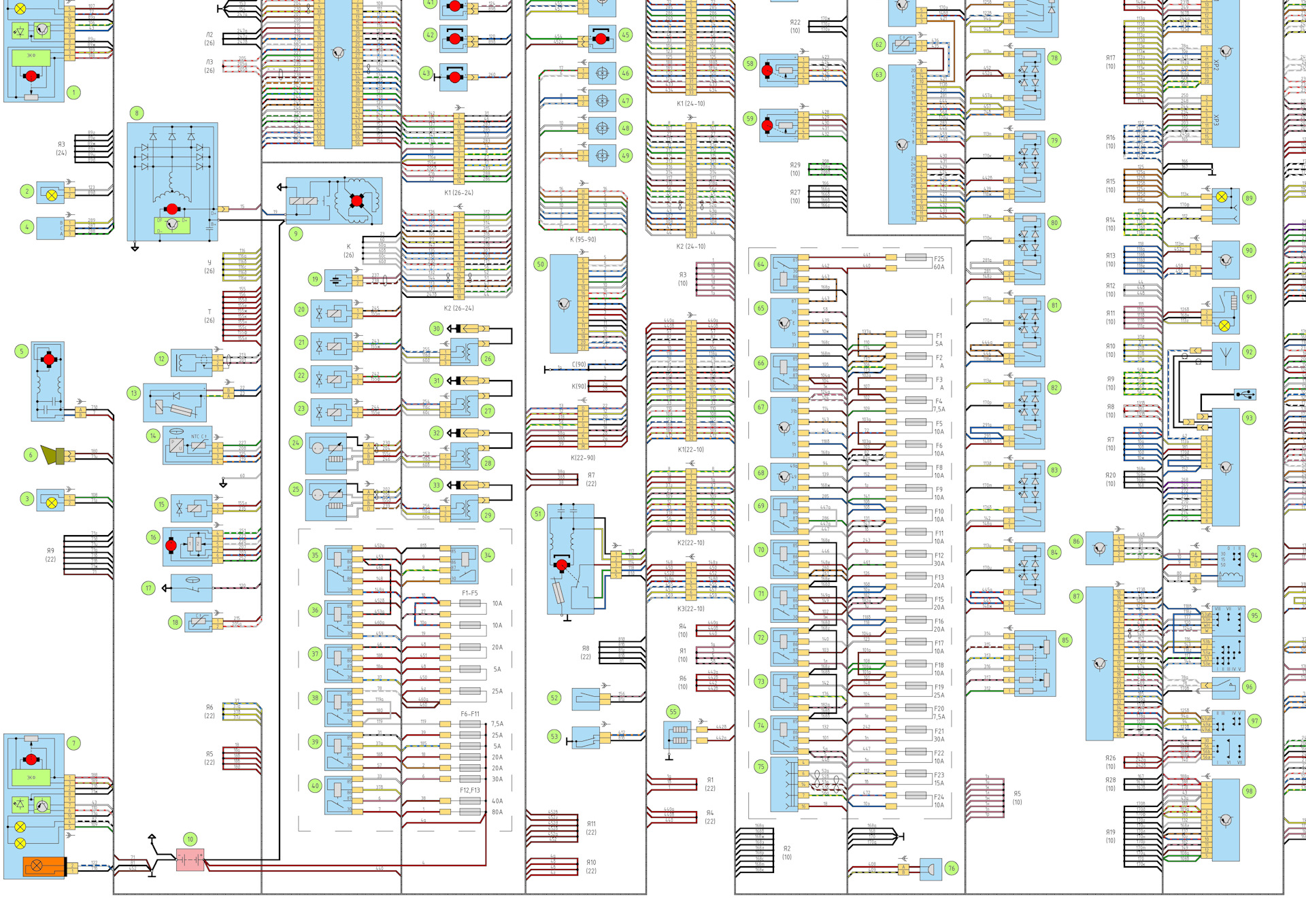

Электросхема оборудования внедорожника УАЗ Патриот с 2007 г.в.

Начиная с 2007 года, производители отечественного внедорожника пришли к единому мнению о необходимости перехода с экологического стандарта Евро-2 на Евро-3 для бензиновых двигателей. В результате перехода с одного стандарта на другой в 2007 году и получила некоторые видоизменения электросхема. Такая эл. схема показана на рисунке выше, которая представляет собой инжекторную систему впрыска топлива. Отличается электросхема Патриот с 2007 года выпуска от схемы более раннего производства автомобиля тем, что в системе отсутствовал блок управления инжекторной системой.

На основании представленной информации следует подвести итог и отметить, что электросистема любого автомобиля является не только важной составляющей, но и достаточно сложной. Поэтому при выходе из строя любого агрегата автовладельцы спешат посетить автоэлектрика, так как это быстро и эффективно, чем разбираться в поломке, чем разбираться в поломке самостоятельно

Хотя большинство поломок связанных с эл. системой автомобиля можно устранить самостоятельно, разобравшись лишь в электросхеме транспортного средства.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Источник

Причины поломок электрической части автомобиля

Распространенные причины некорректной работы электрического оборудования:

дефект внутри прибора (например, перегорание обмотки);
неисправность предохранителя из-за повышенной нагрузки;
нарушение контакта в цепи (например, из-за попадания воды в штекеры);
обрыв или переламывание провода в точке изгиба;
разрушение изоляционного слоя из-за механических или температурных воздействий;
отказ генератора из-за обрыва обмоток или поломки диодного моста;
падение напряжения на клеммах батареи в результате естественного износа или замыкания (как во внешней сети, так и между пластинами аккумулятора).

Возможные неполадки проводки

Неполадки в работе электрической системы можно условно поделить на несколько типов:

Неисправности самого электрооборудования.
Выход из строя предохранительного элемента. Предохранители перегорают по причине естественного износа либо в результате перепадов напряжения в системе. Если вы столкнулись с такой проблемой, когда один и тот же предохранитель часто выходит из строя, это может свидетельствовать о том, что на данном участке цепи имеется перепад. Скачка могут быть обусловлены разными причинами, но как правило, проблема кроется в использовании более мощного оборудования. К примеру, если в вы подключите тройник, при этом запитаете все три гнезда устройства, это может привести к серьезному скачку. Перед заменой предохранителя необходимо убедиться в том, что скачков в системе нет.
Плохой контакт электроцепи с оборудованием. В данном случае причин может быть несколько. Во-первых, нужно проверить целостность проводки, как это сделать, вы уже знаете. Во-вторых, необходимо проверить сам контакт подключения — есть вероятность, что причина кроется в плохом соединении, возможно, контакты нужно поменять либо зачистить.
Не так часто автовладельцы Патриотов сталкиваются с проблемой утечки тока, которая, в свою очередь, обычно обусловлена пробоями в электроцепи. С помощью тестера или лампочки можно определить вышедший из строя дефектный участок и произвести замену поврежденного кабеля. Если повреждение незначительное, то на кабель можно намотать несколько слоев изоленты.
Выход из строя генераторного узла. Для определения неполадок в работе генератора нужно снимать и разбирать механизм, чтобы выявить поврежденные компоненты.
Иногда автовладельцы сталкиваются с проблемой невозможности запуска двигателя из-за разряженной АКБ. Причин разряда может быть несколько, поэтому кроме измерения напряжения нужно также визуально осмотреть корпус устройства и наличие в нем электролита. Если жидкости в банках слишком мало, то ее уровень нужно восполнить при помощи дистиллята.

Электромагнитная муфта

Посредством электромагнитной муфты осуществляется силовая связь между компрессором и работающим двигателем.

Устройство

Муфта состоит из:

ременного шкива с подшипником;
подпружиненного диска со ступицей;
электромагнитной катушки.

Ступица подпружиненного диска жестко монтируется на приводной вал компрессора. Ременный шкив может вращаться на подшипнике, закрепленном на корпусе компрессора у выхода вала.

Электромагнитная катушка жестко соединена с корпусом компрессора. Между подпружиненным диском и ременным шкивом имеется зазор “A”.

Действие

Двигатель автомобиля через поликлиновой ремень приводит в движение ременный шкив (см. стрелку). Шкив при выключенной климатической установке свободно вращается. Когда компрессор включается, к электромагнитной катушке подводится напряжение. Возникает магнитное силовое поле. Под воздействием этого поля подпружиненный диск сдвигается к вращающемуся ременному шкиву (зазор “A” выбран) и образует силовую связь между ременным шкивом и приводным валом компрессора. Компрессор начинает вращаться.

Компрессор работает до тех пор, пока не будет отключено питание электромагнитной катушки. Под действием пружин подпружиненный диск отходит от ременного шкива. Ременный шкив опять вращается свободно, без связи с приводным валом компрессора.

Особенности

Производители автомобиля УАЗ Патриот 3163 стали оснащать транспортные средства кондиционерами Delphi начиная с 2008 года. Система кондиционирования состоит из следующих частей:

Компрессор.
Теплообменник.
Испаритель.

Наличие кондиционера на УАЗ Патриот дает автомобилю некоторыые преимущества:

В жаркую погоду всегда можно задать необходимые параметры воздуха в салоне, и понизить температуру до комфортной.
Контроль влажности воздуха.

Система кондиционирования также имеет и некоторые минусы, но каждый водитель знает, как тяжело без такого изделия. Итак, система имеет следующие отрицательные моменты:

Стоимость автомобиля с кондиционером увеличивается на 30-40 тысяч рублей.
При функционировании устройства увеличивается расход топлива.
В зимние дни нельзя пользоваться кондиционером для поддержания оптимальных температур в салоне.
Дополнительное устройство, которое требует обслуживания и ремонта.

Собственно о четвертом пункте немного подробнее.

В работе кондиционера принимает участие такой элемент, как реле. Предназначено оно для того, чтобы иметь возможность включения устройства посредством переключателя в салоне автомобиля. Реле кондиционера на внедорожнике УАЗ Патриот 3163 обычно располагается в подкапотном пространстве. Под капотом на левом брызговике находится блок комфорта, закрытый крышкой. Для снятия крышки необходимо отжать фиксатор и снять ее. Блок комфорта состоит из реле и предохранителей, который выглядит таким образом.

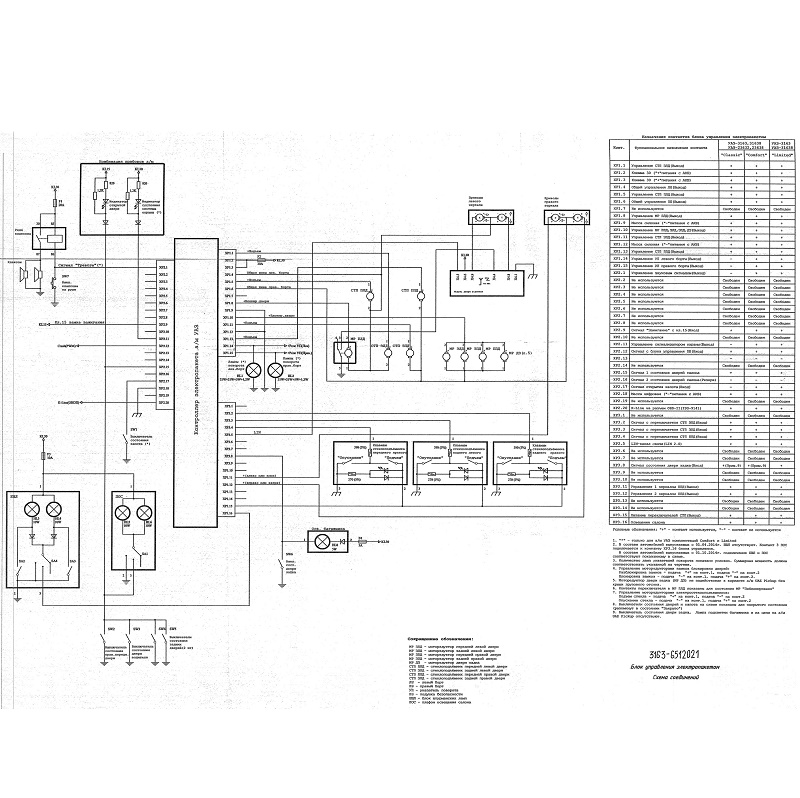

Блок комфорта на внедорожнике УАЗ Патриот 3163

В случае, когда авто укомплектован кондиционером, его реле располагается под номером 10. Под номером 6 распологается реле компрессора. В случае, когда возникает неисправность функционирования системы охлождения воздуха в салоне автомобиля, следует первым делом проверить исправность реле кондиционера. Чтобы его проверить, следует напрямую замкнуть контакты. Кроме неисправности реле, возможны и следующие неисправности системы кондиционирования:

Выход из строя компрессора.
Неисправность конденсатора. Для устранения проблемы, необходимо очистить радиатор.
Нарушена работа испарителя.
Выход из строя вентилятора.

Электросхема автомобиля уаз-469 и уаз 3163 – patriot | автомобильные электросхемы

Для сохранения схемы у себя на компьютере кликните по ней мышью (левой кнопкой), затем внизу на стрелку “полный размер” и правой кнопкой выбирайте “сохранить изображение как…” . Дополнительно в этй статье можно скачать электросхемы УАЗ-3741, 3909, 3303 (”булки”, “батоны” и тому подобное) и УАЗ-3151

Описание электросхемы:

– подфарники (с двухнитиевыми лампами) исполняющие роль и указателей поворота;
– фары (дальний/ближний);
– соединительная колодка;
– тональный звуковой сигнал;
– катушка (высоковольтная) зажигания;
– резисторы помехоподавительные;
– свечи зажигания;
– генератор переменного тока с встроенным выпрямителем;
– датчик прибора сигнализатора аварийного режима давления масла;
– датчик прибора указателя давления масла;
– датчик прибора указателя температуры охлаждающей жидкости (установлен в блоке двигателя);
– датчик контрольной лампы охлаждающей жидкости ( установлен в радиаторе);
– батарея аккумуляторная;
– лампа освещения под капотом;
– трамблёр с прерывателем-распределителем и вакуумным регулированием опережения зажигания;
– соеденительный разъём (колодка);
– кнопка (контакт) подачи звукового сигнала;
– реле включающее втягивающее устройство на стартёре (бендикс), по другому – реле стартера;
– стартер автомобиля;
– выключатель отключающий минусовой контакт аккумулятора – “массы”;
– регулятор приходящего от генератора напряжения;
– электромотор для стеклоочистителя;
– выключатель электромотора стеклоочистителя;
– прерыватель, реле управления лампами поворотов;
– блок-панель с предохранителями;
– розетки штепсельные;
– кнопка ножного переключателя света;
– концевик стоп-сигналов;
– тумблер включения освещения в кабине;
– фонарь-плафон подсветки кабины;
– предохранитель тепловой;
– плафон в кузове;
– лампа сигнализатор-индикатор охлаждающей жидкости радиатора;

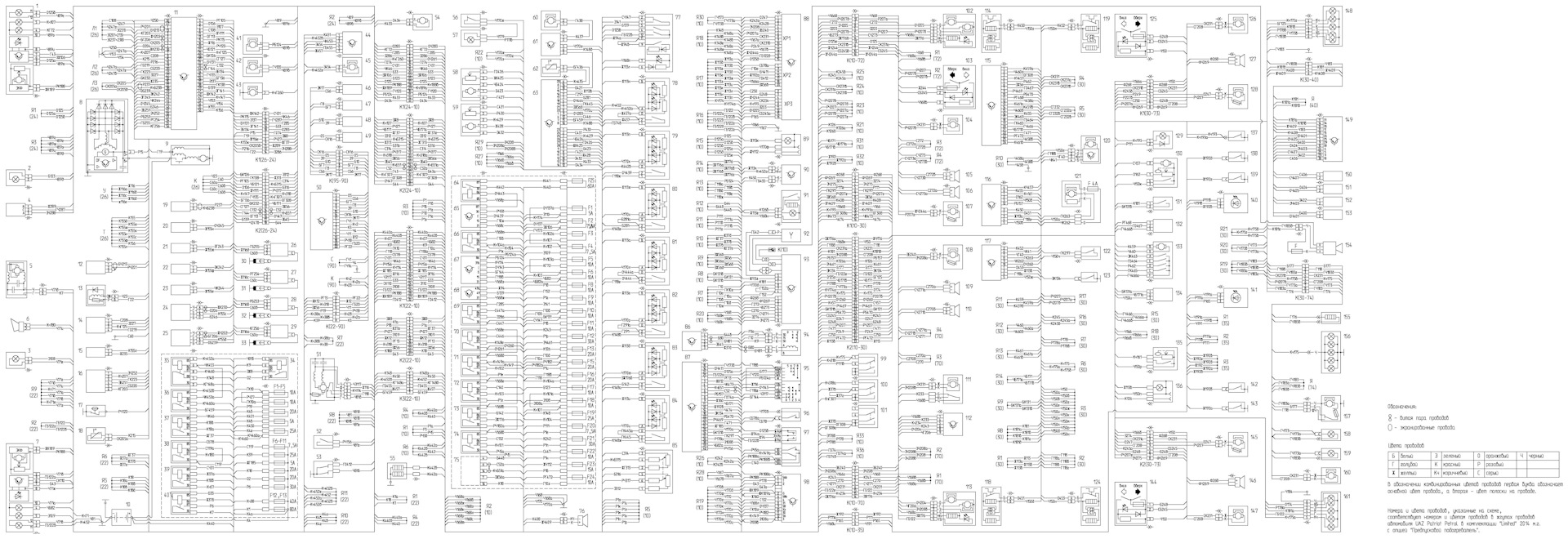

Электросхема УАЗ-469

– лампа сигнализируящая о критических режимах давления масла;
– лампа контроля указателей поворотов;
– панель комбинации приборов;
– лампочки подсветки приборной панели;
– механический спидометр;
– центральный (главный) переключатель внешних световых приборов;
– выключатель (замок) зажигания;
– лампа-индикатор режима дальнего света фар;
– прибор амперметра;
– прибор указывающий давление масла;
– прибор указывающий температуру жидкости охлаждения;
– указатель датчика расхода топлива;
– двухпозиционный переключатель для датчиков левого и правого баков;
– аудиоаппаратура (приёмник);
– рычаг переключателя поворотников;
– электромотор вентилятора печки;
– свеча накаливания печки;
– спираль контрольная свечи накаливания;
– датчики уровня топлива в баках;
– фонари задние – габарит/поворот;
– тумблер включения свечи накаливания;
– переключатель оборотов мотора печки;
– тумблер электромотора печки;
– розетка подключения разъёма прицепа.

На модели до 2007 г.в.

На модели с 2007 г.в.

Схемы автомобиля. Как их читать?

Хорошее видео о том как правильно читать схемы систем питания автомобиля и правильно находить контакты контактных колодках.

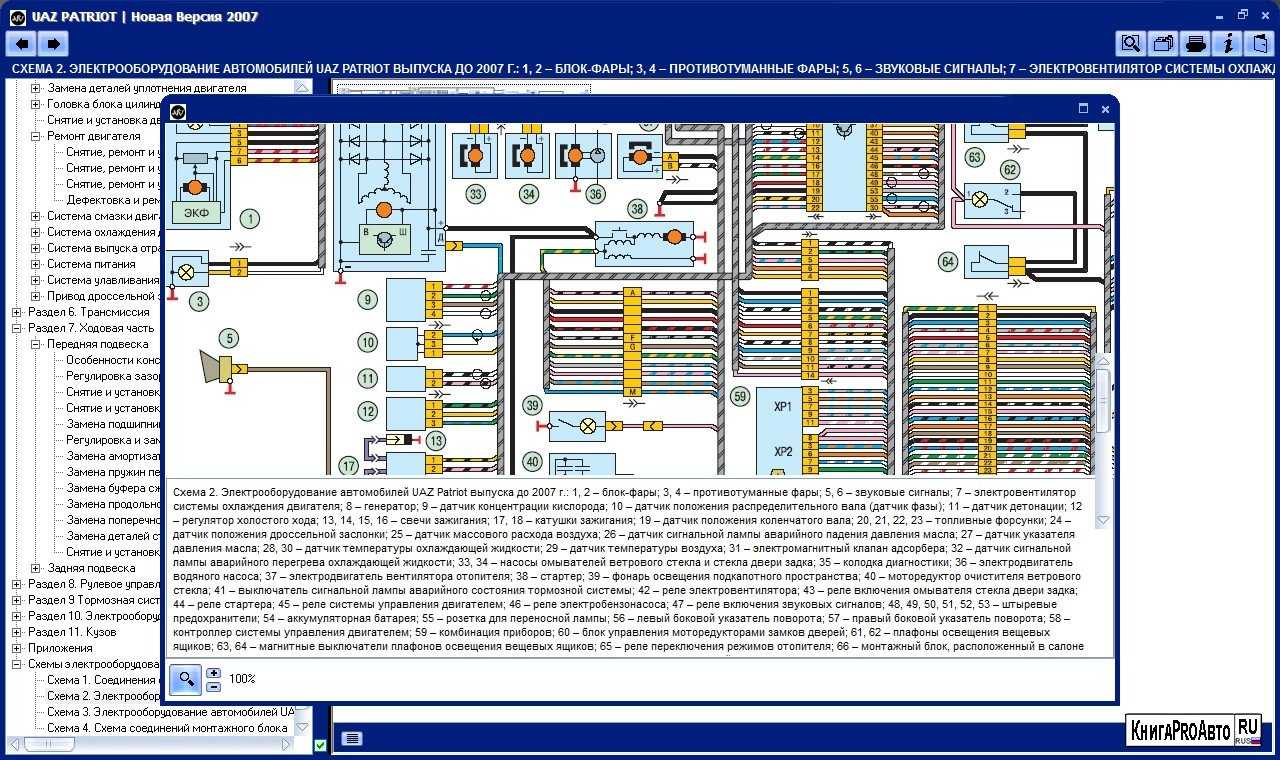

Общая схема электрооборудования УАЗ Патриот Евро-4 до 2007 г.в.

Обозначения

1, 2 — блок-фары; 3, 4 — противотуманные фары; 5, 6 — звуковые сигналы; 7 — электровентилятор системы охлаждения двигателя; 8 — генератор; 9 — датчик концентрации кислорода; 10 — датчик положения распределительного вала (датчик фазы); 11 — датчик детонации; 12 — регулятор холостого хода; 13, 14, 15, 16 — свечи зажигания; 17, 18 — катушки зажигания; 19 — датчик положения коленчатого вала; 20, 21, 22, 23 — топливные форсунки; 24 — датчик положения дроссельной заслонки; 25 — датчик массового расхода воздуха; 26 — датчик сигнальной лампы аварийного падения давления масла; 27 — датчик указателя давления масла; 28, 30 — датчик температуры охлаждающей жидкости; 29 — датчик температуры воздуха; 31 — электромагнитный клапан адсорбера; 32 — датчик сигнальной лампы аварийного перегрева охлаждающей жидкости; 33, 34 — насосы омывателей ветрового стекла и стекла двери задка; 35 — колодка диагностики; 36 — электродвигатель водяного насоса; 37 — электродвигатель вентилятора отопителя; 38 — стартер; 39 — фонарь освещения подкапотного пространства; 40 — моторедуктор очистителя ветрового стекла; 41 — выключатель сигнальной лампы аварийного состояния тормозной системы; 42 — реле электровентилятора; 43 — реле включения омывателя стекла двери задка; 44 — реле стартера; 45 — реле системы управления двигателем; 46 — реле электробензонасоса; 47 — реле включения звуковых сигналов; 48, 49, 50, 51, 52, 53 — штыревые предохранители; 54 — аккумуляторная батарея; 55 — розетка для переносной лампы; 56 — левый боковой указатель поворота; 57 — правый боковой указатель поворота; 58 — контроллер системы управления двигателем; 59 — комбинация приборов; 60 — блок управления моторедукторами замков дверей; 61, 62 — плафоны освещения вещевых ящиков; 63, 64 — магнитные выключатели плафонов освещения вещевых ящиков; 65 — реле переключения режимов отопителя; 66 — монтажный блок, расположенный в салоне автомобиля; 67 — плафон подсветки монтажного блока; 68 — зеркало заднего вида правое; 69 — добавочный резистор электродвигателя вентилятора отопителя; 70, 71 — лампы подсветки блока управления отопителем; 72 — переключатель скорости работы электродвигателя вентилятора отопителя; 73 — выключатель стоп-сигналов; 74 — регулятор длительности паузы работы стеклоочистителя; 75 — выключатель (замок) зажигания; 76 — переключатель очистителя и омывателя ветрового стекла и стекла двери задка; 77 — выключатель звуковых сигналов; 78 — переключатель указателей поворота и света фар; 79 — модуль управления светотехникой; 80 — зеркало заднего вида левое; 81 — электростеклоподъемник правой передней двери; 82 — моторедуктор замка правой передней двери; 83 — прикуриватель; 84 — выключатель аварийной сигнализации; 85 — выключатель обогрева зеркал заднего вида; 86 — переключатель отопителя; 87 — переключатель режимов работы дополнительного отопителя; 88 — выключатель обогревателя стекла двери задка; 89 — моторедуктор замка левой передней двери; 90 — электростеклоподъемник левой передней двери; 91 — моторедуктор замка правой задней двери; 92 — выключатель света заднего хода; 93 — датчик скорости; 94 — электробензонасос с датчиком уровня топлива правого бака; 95 — переключатель датчиков указателя уровня топлива; 96 — переключатель стеклоподъемника правой передней двери; 97 — пульт управления наружными зеркалами; 98 — переключатель стеклоподъемника левой передней двери; 99 — дополнительный отопитель кузова; 100 — выключатель контрольной лампы включения стояночного тормоза; 101 — датчик указателя уровня топлива левого бака; 102 — моторедуктор замка левой задней двери; 103 — выключатель освещения на стойке двери задка; 104, 105 — выключатели освещения на стойках правых дверей; 106 — задний плафон освещения салона; 107 — передний плафон освещения салона; 108, 109 — плафоны направленного света; 110, 111 — выключатели освещения на стойках левых дверей; 112 — фонарь на правом заднем крыле; 113 — элемент обогревателя стекла двери задка; 114 — фонарь дополнительного стоп-сигнала; 115 — моторедуктор очистителя стекла двери задка; 116, 117 — фонари освещения номерного знака; 118 — моторедуктор замка двери задка; 119 — фонарь на заднем левом крыле

Правила чтения электрических схем

На схемах показаны жгуты электропроводки с указанием цвета изоляции каждого кабеля, что позволяет находить точки коммутации в штекерах. Колодки обозначаются буквами (иногда присутствует дополнительная информация). Мастер должен определить последовательность каскадов проводки, определяя прохождение сигнала от батареи к потребителю или между блоками.

https://youtube.com/watch?v=IQBVhNAATyA

Электрическая схема тойота авенсис 2008 года
При какой температуре открывается термостат на ваз 2114
Загорелись ошибки abs tcs off и неисправность полного привода
Схема двигателя газ 66
Рабочая температура лада калина

Дроссель

Дроссель является самым узким местом в контуре хладагента, непосредственно перед испарителем. Это узкое место “дросселирует” поток хладагента.

Перед дросселем хладагент теплый и под высоким давлением. С проходом через дроссель происходит резкое падение давления. Хладагент при низком давлении холодный.

Дроссель представляет собой “границу” между сторонами высокого и низкого давления контура. Наличие уплотнения гарантирует, что хладагент пройдет дроссель только в узком месте.

Назначение

Дозирование количества проходимого хладагента. Это достигается наличием калиброванного отверстия. Через это отверстие может проходить только соответствующее давлению количество хладагента.
Поддержание давления при работающем компрессоре на стороне высокого давления контура и, тем самым, жидкого состояния хладагента.
В дросселе происходит падение давления. Перед входом в испаритель происходит охлаждение хладагента, обусловленное его частичным испарением.
Разбрызгивание хладагента.

В дросселе перед сужением расположена сетка-фильтр. За сужением имеется сетка для разбрызгивания хладагента перед попаданием в испаритель.

Как определить неисправность?

Как определить наличие напряжения в электропроводке авто:

Для проверки вам понадобится контрольная лампочка, к ней необходимо припаять два провода. Один щуп тестера нужно подсоединить к отрицательному выводу АКБ или кузову автомобиля, а второй — к проверяемому участку электрической цепи. Для того, чтобы более точно определить отсутствие напряжения, второй щуп желательно подсоединить как можно ближе к аккумулятору либо предохранителю.
Если в результате подсоединения контрольная загорелась, это может свидетельствовать о том, что на проверяемой есть напряжение.
Таким же способом нужно осуществить проверку других составных компонентов электросети. Если случится такое, что источник освещения не загорится, то причину неисправности нужно искать на участке между тестируемой точкой и последним местом, где напряжение было. Обычно неисправности в работе проводки связаны с плохим контактом, поэтому следует произвести диагностику качества подключения. Кроме того, в зависимости от проверяемого участка цепи, напряжение на нем может быть только в том случае, когда в замке повернут ключ (автор видео — Дмитрий Шерстнев).

Если у вас возникли подозрения касательно ненадежности заземления, то проверку можно выполнить так:

В первую очередь выключается зажигание и отсоединяются клеммы от АКБ. Затем, используя ту же контрольную лампочку, следует один из ее щупов подсоединить к кузову Патриота.
Второй контакт от тестера подключается к точке заземления, в частности, речь идет об участке, который вы проверяете.
Если после подсоединения лампочка загорелась, то это говорит о том, что с заземлением все в порядке. Соответственно, можно приступать к проверке других участков.

Одной из проблем, которые случаются в работе проводки, является нарушение целостности, то есть обрыв или повреждение кабеля.

Для диагностики этой неполадки нужно сделать следующее:

В первую очередь от электроцепи отключается напряжение, для этого от АКБ отсоединяются клеммы. Проверка целостности цепи осуществляется при помощи контрольной лампочки, а также подключенного источника питания.
Затем один щуп от тестирующего устройства необходимо подсоединить к плюсовому концу проверяемой цепи, второй — к массе, то есть кузову автомобиля. Либо же два щупа от лампочки подсоединяются к обоим концам диагностируемого участка. Если в результате подключения загорится лампа, это говорит о том, что цепь целая и повреждений в ней нет. Соответственно, если лампочка не загорелась, то участок поврежден.
Так же осуществляется диагностика выключателя, щупы тестера необходимо подсоединить к выводам устройства. Когда выключатель будет включен, лампа должна загореться.
