Замена масла уаз хантер

Падение давления масла в двигателе ЗМЗ-409 на Уаз, решение проблемы

Практически всем владельцам Уаз с двигателем ЗМЗ-409 и его модификациями, известна ситуация, когда внезапно, по показаниям на приборной панели, на холостых оборотах, падает давление масла в двигателе. Между тем, это совсем не означает, что у вас вытекло все масло из двигателя. Проблема может быть исключительно в «бочонке».

Бочонок — это сленговое название основного датчика давления масла ММ-358, или его аналогов 23.3829 и 3902-3829, который и выводит показания на указатель давления масла в системе смазки двигателя, расположенный на приборной панели.

Сам по себе датчик не плохой, вот только с его расположением на двигателе ЗМЗ-409, на Ульяновском автозаводе несколько намудрили. На двигателе это датчик расположен прямо над выпускным коллектором двигателя. Начиная с Евро-3 завод стал ставить на двигатель защитные экраны выпускного коллектора, оставив датчик там же.

И вышеописанная проблема в падении давления масла может вполне заключаться именно в расположении этого датчика. Он находится в самом пекле, над выпускным коллектором, поэтому и работает корректно в таких условиях совсем недолго. Начиная постепенно давать ошибочные показания, а потом и вовсе выходя из строя.

Или еще один вполне вероятный вариант — несовместимость датчика давления масла и указателя давления масла в системе смазки двигателя расположенного на приборной панели. Об этом ниже.

Поэтому падение давления масла в двигателе «по приборам», если оно не сопровождается включением аварийной красной лампы, на которую уже выдает показания отдельный датчик аварийного давления масла 30.3829 (6012.3829, 6202.3829, ММ111Д) срабатывающий при давлении 0.4-0.8 кгс/см2 и ниже, особых опасений вызывать не должно.

Нормальное и максимальное давление в системе смазки двигателя ЗМЗ-409.

Нормальное давление в системе смазки на прогретом двигателе при частоте вращения коленчатого вала на холостом ходу в 850+-50 оборотов в минуту :

— для двигателя ЗМЗ-409.10 : не менее 1.0 кгс/см2,— для двигателей ЗМЗ-40905.10 и ЗМЗ-40911.10 : не менее 0.7 кгс/см2.

Максимальное давление масла в системе смазки – 6.0 кгс/см2. Но при исправном редукционном клапане масляного насоса оно не должно достигать таких значений, потому что при давлении масла в 4.6 кгс/см2 происходит открытие этого редукционного клапана и перепуск масла обратно в зону всасывания масляного насоса, благодаря чему рост давления в системе смазки уменьшается.

Решение проблемы датчика давления масла ММ-358 (23.3829, 3902-3829) на двигателе ЗМЗ-409.

В принципе, проблема может решаться периодической заменой этого датчика при плановом замене моторного масла во время технического обслуживания. Но разве это нормальный выход из ситуации?

В качестве профилактики, надо проверить совместимость датчика давления масла и самого указателя давления масла в системе смазки двигателя. Дело в том, что в датчике встроен резистивный элемент и при изменении давления масла меняется сопротивление самого датчика, а разные указатели воспринимают эти данные по своему.

В Уаз Хантер датчик давления масла ММ-358 нормально работает только совместно с указателем 15.3810. Датчик 23.3829 с указателем 152.3810, а датчик 3902.3829 только совместно с указателем давления масла 341.3810. И если какая то из этих пар у вас не совпадает, то надо менять на соответствующий или датчик, или указатель.

Подробнее о диагностике и определении неисправности датчиков давления масла для двигателей ЗМЗ-40905 и ЗМЗ-40911 установленных на Уаз Хантер и грузопассажирских автомобилях семейства Уаз-3741 вагонной компоновки и оборудованных стрелочными контрольными приборами — в этом материале. Методика диагностики контрольных приборов, в том числе указателя давления масла, комбинации приборов Уаз Патриот подробно расписана в этом материале.

Частично же решить проблему можно установкой защитного экрана над выпускным коллектором, как на Евро-3. На двигатели Евро-2 и ниже, с небольшими минимальными доработками, нормально становится экран коллектора выпускного 4062.1008099-11. Конечно же с одновременной заменой датчика. Заводской защитный экран от Евро-3 на двигатели Евро-2 и ниже не подходит, там совсем другие крепления.

Есть еще вариант, подключить вместо этого датчика-бочонка механический указатель давления масла с выводом его на приборную панель в салон Уаз. На эту роль прекрасно подходит, что не раз доказано в тематических публикациях в Интернете, механический указатель давления масла от Камаз, каталожный номер УК170, заводской номер 14.3830-02. О плюсах и минусах такой доработки и необходимости ее установки, пусть каждый судит исходя из собственного опыта.

УАЗ 315195 технические характеристики

На технических показателях сказывается модификация машины, характеристики разнятся и подвержены влиянию применяемой комплектации и силовой установки. Так, машина оборудована цельным кузовом, либо съёмной крышей. Кроме того, на УАЗ 315195 устанавливаются бензиновые моторы, либо дизельный двигатель, что влияет на конечный результат.

Разъяснение	Показатель
Габариты автомобиля:
Размеры автомобиля ДхШхВ (жёсткий/тент), (мм)	4100х2010х(2025/2000)
База колёс автомобиля, (мм)	2380
Размер между следом колёс автомобиля, (мм)	1445
Клиренс автомобиля, (мм)	210
Размер резины автомобиля	225/75 R16
Размер дисков автомобиля	6,5х16H2
Массовые показатели автомобиля:
Грузоподъемность автомобиля, (кг)	750
Снаряжённый вес автомобиля, (кг)	1665/1815
Полный вес автомобиля, (кг)	2800
Возможность автомобиля:
Наклон для въезда автомобиля, (°)	32
Брод преодоления автомобилем, (м)	0,5
Скорость автомобиля предельная, (км/ч)	130
Трансмиссия автомобиля	Механика, 4-5 скоростей
Тормоза автомобиля	Передние – дисковые, задние – барабанные
Формула колёс автомобиля	4х4 привод полный
Сеть автомобиля, напряжение, (В)	12
Количество и объем бака УАЗ 315195	Два по 39

Генерирующее устройство «16.3771»:

Применяемое на борту электрооборудование предусматривает использование схемы с одним проводником. Отрицательный контакт для подключения потребителей, остов машины. Значение используемого на борту напряжения, 12 Вольт. Для питания автомобиля после выхода на рабочий режим используют генерирующее устройство «16.3771», источник питания «6СТ-60(66)». Активацию мотора выполняет устройство запуска «4211.3708». Так же можете прочитать про .

Алгоритм замены

Как уже отмечалось выше, заправочные объёмы для обоих типов двигателей, устанавливаемых на УАЗ Патриот, требуют заливки порядка 6,5 – 7 литров жидкости. Поскольку в рознице предлагаются канистры ёмкостью 1 или 4 литра, нужно будет покупать две 4-литровые канистры. Можно не переживать, что оставшееся масло пропадёт: с высокой долей вероятности при очередном измерении его уровня окажется, что его стало меньше, поэтому до следующей регламентной замены вы дольёте весь остаток.

Главное условие – не использовать смазочные материалы от разных производителей и тем более с разными показателями допусков по спецификациям SAE/API. А такой соблазн может возникнуть, например, если вы несколькими годами ранее приобрели 4-литровую ёмкость, а когда пришло время замены, именно такого масла в магазинах найти не смогли.

Так что очень важно покупать моторное масло от одного производителя и с одинаковыми температурно-вязкостными параметрами и значениями допусков – в противном случае вы наверняка испытаете необходимость в выполнении дорогостоящего ремонта двигателя уже через несколько тысяч километров пробега. Собственно процедура замены не столь сложна, чтобы её нельзя было выполнить самостоятельно, что называется, в гаражных условиях, без посещения сервисного центра

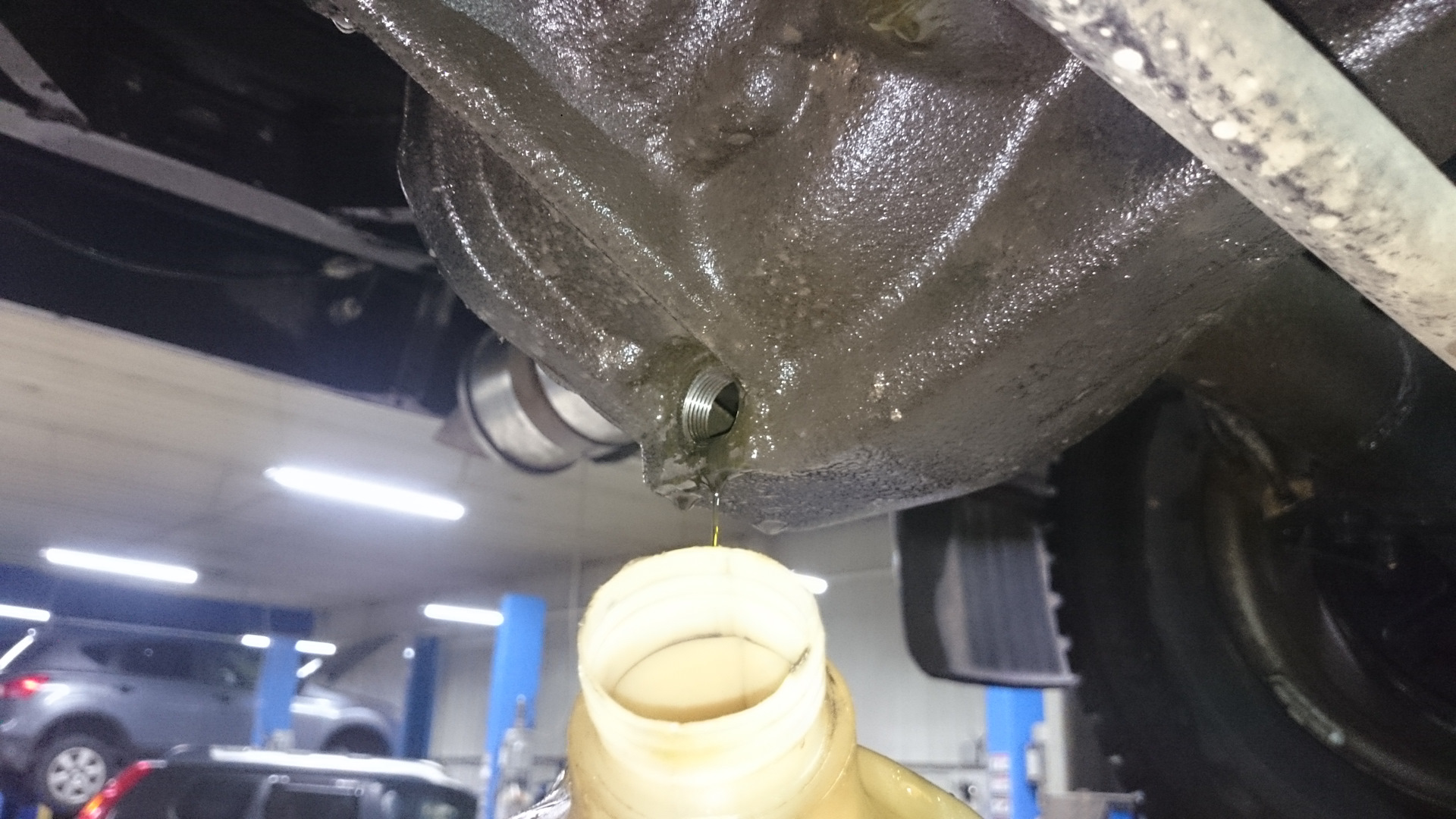

Собственно процедура замены не столь сложна, чтобы её нельзя было выполнить самостоятельно, что называется, в гаражных условиях, без посещения сервисного центра.

Рассмотрим порядок замены УАЗ Патриот своими руками с максимальной подробностью – эта информация пригодится тем, кто выполняет процедуру впервые или после длительного перерыва.

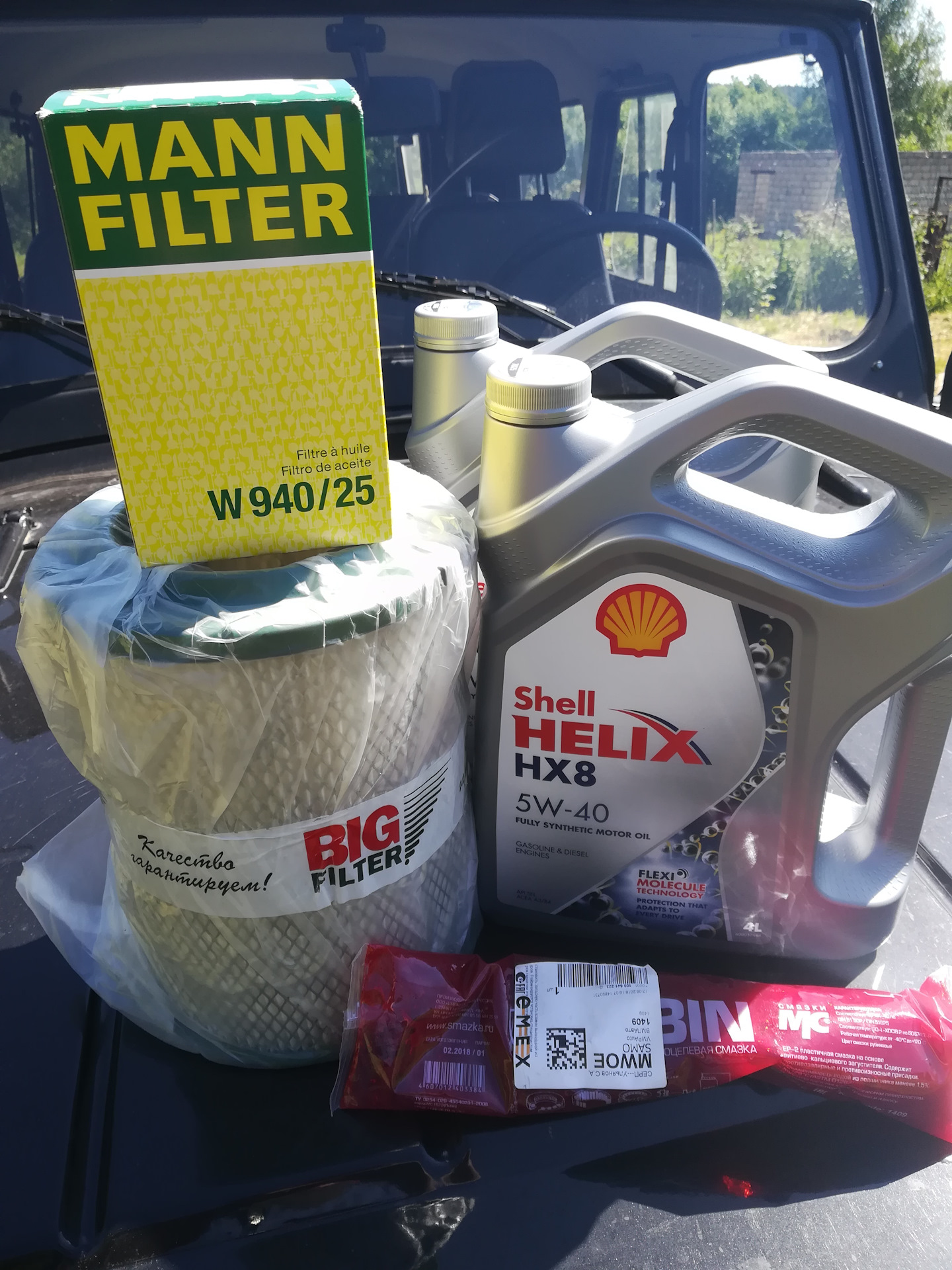

Перечислим расходные материалы и инструменты, которые потребуются при выполнении процесса замены:

2 канистры качественного масла, желательно от рекомендованных в данном материале производителей;
стандартная воронка;
новый масляный фильтр;
ключ на 24 (торцевой или накидной, желательно первого типа и с трещоткой);
специальный ключ-съёмник для маслофильтра;
ёмкость достаточно объёма для слива отработки (8 – 10-литровая);
ветошь.

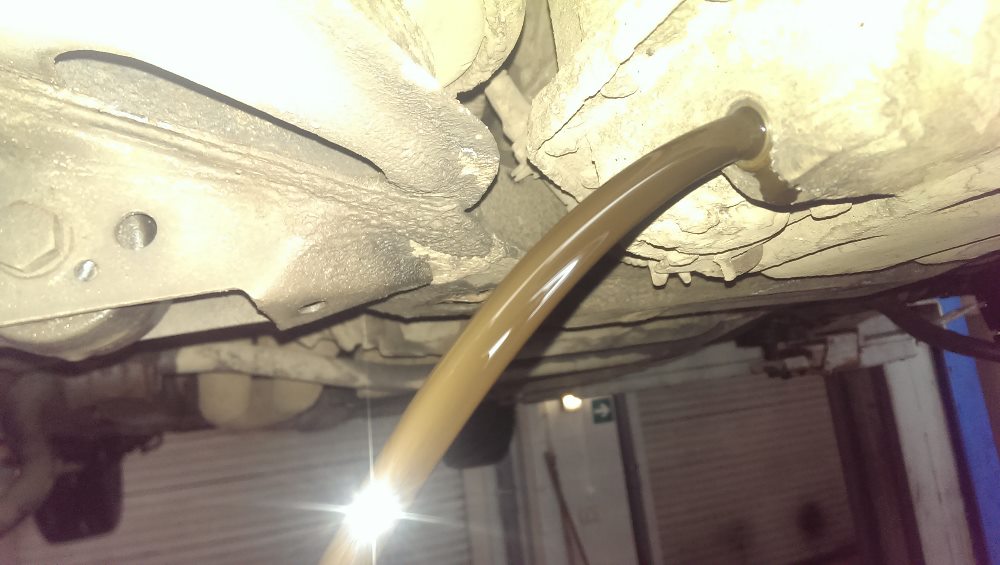

Поскольку замена масла производится при большой загрязнённости смазки, одновременно с этим необходимо менять и фильтр – если этого не сделать, смысл замены будет просто потерян, поскольку старый маслофильтр не сможет выполнять своих функций с достаточной эффективностью, а свежее масло уже через несколько тысяч километров пробега загрязнится до неприличного состояния.

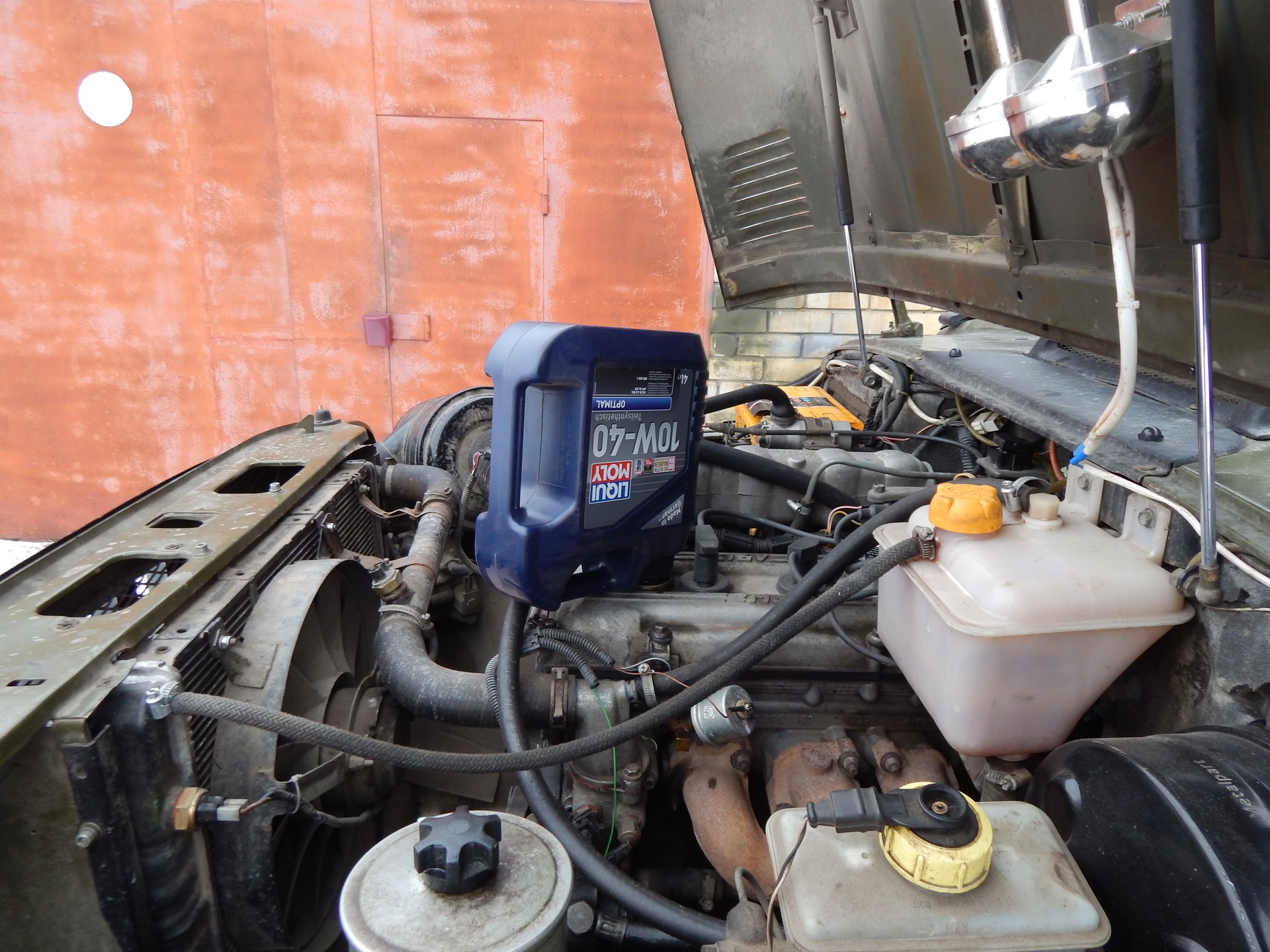

Если все материалы и инструменты подготовлены, можно приступать к самой процедуре, предварительно прогрев двигатель на протяжении 10 – 15 минут. Горячая смазка становится более текучей, что упростит и ускорит процесс слива отработки.

Итак, перечислим порядок действий, описывающий, как заменить масло в двигателе УАЗ Патриот:

Как видим, процедура стандартная, и если вы уже проделывали её на другом автомобиле, сложностей возникнуть не должно. Через день – два (или после наезда порядка 100 км.) следует ещё раз проверить уровень масла и убедиться в отсутствии протечек смазочного материала.

Замена масла в двигателе позволяет продлить его жизнь. Ее производить следует регулярно и своевременно. Можно доверить смену профессионалам либо произвести самостоятельно. Информацию о том, когда меняется масло в двигателе, нужно уточнять у производителя авто. Какое количество нужно смазывающей жидкости для смены в двигателе зависит от модели, марки, модификации транспортного средства.

Важно!
Следует обратить внимание на тот факт, что при замене смазки нужно менять масляный фильтр

Двигатель ЗМЗ-409 | Характеристики, ремонт, тюнинг, ресурс

Характеристики двигателя ЗМЗ-409

Производство	ЗМЗ
Марка двигателя	ЗМЗ-409
Годы выпуска	2001-наши дни
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	94
Диаметр цилиндра, мм	95.5
Степень сжатия	9
Объем двигателя, куб.см	2693
Мощность двигателя, л.с./об.мин	112-143/4400
Крутящий момент, Нм/об.мин	210-230/3900
Топливо	92
Экологические нормы	Евро 3
Вес двигателя, кг	190
Расход топлива, л/100 км — город — трасса — смешан.	— 11.5 —
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 5W-40 10W-30 10W-40 15W-40 20W-40
Сколько масла в двигателе	7
При замене лить, л	6
Замена масла проводится, км	7000
Рабочая температура двигателя, град.

Ресурс двигателя, тыс. км — по данным завода — на практике 150 250+

Тюнинг — потенциал — без потери ресурса н.д. до 200

Двигатель устанавливался УАЗ Барс УАЗ Буханка УАЗ Патриот УАЗ ХантерУАЗ Пикап УАЗ КаргоУАЗ Симбир

Неисправности и ремонт двигателя Патриот / Буханка / Хантер ЗМЗ-409

Двигатель ЗМЗ-409 создан на базе 406-го мотора, а точнее, на базе его преемника ЗМЗ-405. Используется 405-й блок (высота всех блоков 405, 406, 409 одинаковая), коленвал с увеличенным ходом (с 86мм до 94мм), шатуны остались старые, поршни измененные, со смещением на 4мм. Все, был 405, стал 409, получите распишитесь.

Модификации двигателя ЗМЗ 409

1. ЗМЗ 409.10 — основной мотор, соответствует экологическому стандарту Евро-2. Мощность 143 л.с. 2. ЗМЗ 40904.10 — аналог 409.10 с новой ЦПГ, новые прокладки, ДАД, соответствует экологическому стандарту Евро-3. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго. 3. ЗМЗ 40905.10 — аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго. 4. ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904.10, другой ресивер, распредвалы (подъем 8, фаза 240), прошивка, соответствует экологическому стандарту Евро-3. Используется на буханках УАЗ. Мощность 112 л.с. 5. ЗМЗ 40911.10 — аналог ЗМЗ 4091.10, ДАД, соответствует экологическому стандарту Евро-4. Используется на буханках УАЗ. Мощность 112 л.с. 6. ЗМЗ 4092.10 — несерийный мотор. Мощность 160 л.с. Используется на Волгах.

Неисправности двигателей ЗМЗ 409

Благодаря тому, что конструкция мотора аналогична ЗМЗ-406 и ЗМЗ-405, то и проблемы аналогичны, с неисправностями можно ознакомиться ТУТ.

Тюнинг двигателя Патриот / Буханка / Хантер ЗМЗ-409

Форсирование ЗМЗ 409.Турбина. Компрессор

Посколько 409 двигатель используется, в основном, на внедорожниках, то вариант постороения мощного атмосферника на распредвалах с широкими фазами, рассматривать нет смысла. Основная цель владельцев УАЗ, сделать мотор низовым и тяговитым. Распредвалы стандарт, головку надо дорабатывать, заводская очень низкого качества, проходим каналы ГБЦ и коллектора, шлифуем, турбина Garrett 17, коллектор под нее, интеркулер, форсунки 440сс, выхлоп 63мм прямоточный, настраиваем. Дуем до 0.6 бар и получаем свои

170 л.с. с существенным увеличением крутящего момента внизу.Как строить быстрые верховые моторы, было описано в статье по 406-му двигателю ТУТ.

РЕЙТИНГ ДВИГАТЕЛЯ: 3

Какое масло необходимо для внедорожника

При первичной заправке мотора ЗМЗ Про Евро 5, применяемого на Patriot с 2022 г., используется оригинальное масло 2 сортов:

синтетическое Motor Oil Premium SAE 5W-40, SN/CF;
полусинтетическое Motor Oil SAE 10W-40, SL/CF.

Масла для замены. Жидкость на синтетической основе рекомендована для тяжелых условий эксплуатации. Сорт смазки, заправленной в двигатель, указывается в сопроводительной документации. При обслуживании автомобиля у официального дилера моторы заправляются оригинальным материалом, рекомендованным заводом-изготовителем.

При покупке подержанного автомобиля, обслуживавшегося предыдущим владельцем самостоятельно, сложно установить тип и вязкость смазывающего вещества в двигателе. Имеющаяся жидкость сливается, полость силового агрегата промывается специальным маслом. Затем производится заливка свежего вещества в соответствии с рекомендацией завода.

Дополнительным критерием выбора масла является климатический пояс, в котором будет эксплуатироваться внедорожник. Подбор основы осуществляется с учетом максимальной и минимальной температур воздуха в летний и зимний периоды. Синтетические материалы подходят для эксплуатации при низких температурах, поскольку сохраняют текучесть и облегчают процедуру прокручивания вала стартером. Перечень смазок, допустимых для заправки бензинового агрегата, приведен в таблице.

Тип смазки	Нижний порог температуры, °С	Верхний порог температуры, °С
0W-30	-30	20
0W-40	-30	25
5W-30	-25	20
5W-40	-25	35
10W-30	-20	30
10W-40	-20	35
15W-30	-15	30
15W-40	-15	45
20W-40	-10	45
20W-50	-10	45

При использовании жидкости на синтетической основе возможно появление стука гидравлических компенсаторов клапанных зазоров, установленных в газораспределительном механизме. Дефект наблюдается на автомобилях с пробегом более 80 тыс. км. Новые компенсаторы допускают использование как синтетического, так и полусинтетического масла. Но применять смазки на минеральной основе не рекомендуется, поскольку конструкция мотора не рассчитана на использование таких веществ.

Дизельный мотор ЗМЗ 514 (или менее распространенный Iveco) требует использования масел, соответствующих спецификации API CF-4 и выше. На емкости со смазкой должна присутствовать надпись, подтверждающая, что вещество подходит для использования в моторах дизельного типа, оснащенных турбокомпрессором.

Первая замена масла на УАЗ Патриот. Завод допускает использование веществ с показателями вязкости, аналогичными приведенным в таблице для бензинового агрегата (за исключением 0W-30 и 0W-40).

Техника безопасности при самостоятельном проведении работ

При выполнении процедуры необходимо соблюдать правила безопасности. Во избежание самопроизвольного движения автомобиля, под колеса устанавливают противооткатные устройства.

Перед работой необходимо подготовить рабочую одежду:

Очки. Необходимо работать в защитных очках. Они предотвращают попадание трансмиссионной смазки и грязи в глаза;
Перчатки. При выкручивании пробки жидкость, выливающаяся из картера, попадает на руки. Необходимо надеть удлиненные прорезиненные перчатки;

Жидкость, сливаемая из картера, имеет высокую температуру. Во избежание возникновения ожогов при сливании масла, человек должен находиться на расстоянии от сливного отверстия. Емкость для сбора отработанной жидкости нужно держать максимально близко к картеру. При выкручивании заглушки необходимо крепко удерживать ее. Пренебрежение этим правилом может привести к падению пробки в емкость с отработанной жидкостью.

Из вышеперечисленного следует, что замена масла в мостах автомобиля Patriot это процедура, которую сможет выполнить человек с минимальными техническими знаниями. Замена проводится с периодичностью, указанной производителем.

Зольность

Этот параметр определяет количество металлосодержащих присадок, иначе говоря — количество золы, которая остается после полного выжигания (испарения) масла. Масла бывают полнозольные — с полным пакетом присадок, это обозначается на канистре как Full Saps, либо по классификации ACEA: A1, B1; A3,B3; A3, B4; A5, B5.

Среднезольные масла (пакет присадок урезанный) обозначаются на канистре, как MID SAPS, либо по ACEA: C2/C3. В малозольных маслах пакет присадок еще меньше, обозначаются они как Low SAPS или ACEA C1/C4.

Для чего снижают зольность? Высокое содержание сульфатной золы не допускается в большинстве современных автомобилей из-за евростандартов по выхлопу отработанных газов. Такие масла меньше забивают сажевые фильтры, катализаторы, а так же меньше откладываются на поршнях, кольцах.

В уаз Хантер применяются простые по своей конструкции двигатели, поэтому можно смело использовать среднезольные и даже полнозольные масла, если не хотите переплачивать.

Диагностика и регулировка рулевого механизма УАЗ-Охотник 315195, УАЗ-31519

Рисунок 1. Рулевой механизм с гидроусилителем GUR UAZ-Hunter 315195, УАЗ-31519

1. гайка; 2, 5, 6, 17, 21, 23, 24, 37, 40. уплотнительные кольца; 3. стакан; 4, 11. упорные подшипники; 7. поршневая рейка; 8. винт; 9. картер; 10, 18. контакты; 12. соединение шлангового шланга; 13. подключение сливного шланга; 14. втулка; 15. манжета; 16. торсион; 19. шаровой кран; 20. шары; 22. канал в картере; 25. сошка; 26. гайка сошки; 27. защитная нижняя крышка; 28. стопорные кольца; 29. регулировочные шайбы; 30. опорный вал сошки; 31. ролики; 32. стержень сошки; 33. защитная верхняя крышка; 34. ротор; 35. защитный колпачок; 36. корпус распределителя; 38. канал в корпусе распределителя; 39. болты крепления корпуса распределителя к картеру

— Снимите рулевой механизм.

— Закрепите рулевой механизм в тисках так, чтобы отверстия для слива и слива (отверстия под фитингами) были у основания.

— Слейте масло из механизма, повернув ротор 34 (рисунок 1) или рулон катушки вручную.

— Надавите рукой на ротор или вал катушки вдоль оси и встряхните сошку 25 (см. Рис. 1).

— Если имеется осевое смещение ротора или вала катушки, необходимо отрегулируйте тягу упорных подшипников 4 и 11.

— Чтобы отрегулировать упорные подшипники с бородой и молотком, выпрямите шарик чашки 3, который запечатан в канавки стенки картера.

— Снимите зазор, повернув стекло или гайку по часовой стрелке.

— Проверьте крутящий момент ротора или вала катушки в упорных подшипниках, он должен составлять 2 Нм (0,2 кг / см).

— Если в среднем положении вала сошки УАЗ-315195, УАЗ-31519, когда вы качаетесь на сошке, ощущается зазор, отрегулируйте передачу, повернув гайку 26 и удалив сошку.

— Снимите верхнюю и нижнюю 27 и 33 защитные крышки.

— Снять стопорные кольца 28 и прокладки 29. Ослабьте стопорные гайки и ослабьте стопорные болты 26 двумя или тремя витками.

— Выровнять прокладки 29.

— Вращая опорные опоры 30 со спинкой против часовой стрелки (если смотреть со шлицевого конца вала соска), снимите зазор в зацеплении.

— Отрегулируйте положение в положении вала сошки UAZ-Hunter 315195, УАЗ-31519, соответствующего среднему положению сектора зуба.

— Проверьте момент проворачивания сошки, он должен находиться в пределах 35-45 Нм (3,5-4,5 кг / см) при прохождении через среднее положение.

Читайте так же:

— Установите регулировочные шайбы 29 и стопорные кольца 28, согнуть одну из антенн в обоих регулировочных шайб в паз опорного вала сошки.

— Заверните стопорные болты и контргайки 25 с крутящим моментом 8-10 Нм (0,8-1,0 кг / см).

— Установите детали в порядке, обратном снятию.

— Удалите воздух из системы рулевого управления с усилителем.

Если гидравлический усилитель UAZ-Hunter 315195, УАЗ-31519 выходит из строя, в результате повреждения насоса, разрушения шланга или приводного ремня насоса или буксировки

Сколько масла заливать

Первое поколение 31519, с 2003

УАЗ Хантер представляет собой улучшенную версию 469-й модели, а также УАЗ-3151. Машина имеет идентичный кузов с незначительными доработками. Среди них можно выделить черные рамки окон на клепках, пластиковую накладку на решетке радиатора, сдвижные дверные стекла, улучшенные бампера, а также цельно-распашную багажную дверь. В 2019 году Хантер впервые получил АБС и модуль Эра-ГЛОНАСС. Также для этой модели стали предлагать мосты «Спайсер» уже в базовой комплектации. С 2003 года Хантер оснащается 16-клапанным двигателем ЗМЗ-409 с распределенным впрыском и электронным блоком, однако на первом этапе продаж автомобиль предлагали с более старым УМЗ-421. Еще Хантер некоторое время выпускали с дизелем ЗМЗ-514.

Бензиновые двигатели с 2003

2.7 112 л. с. (ЗМЗ-4091.13), объем масла – 7 литров, допуск и вязкость: API-SJ, SH, SL, SM, SN; SAE 5W-40 (подобрать), 10W-40 (подобрать), 5W-30 (подобрать), 10W-30, 0W-40, 0W-30 (подобрать)
2.7 128 л. с. (ЗМЗ-40905), объем масла – 7 литров, допуск и вязкость: API-SJ, SH, SL, SM, SN; SAE 5W-40 (подобрать), 10W-40 (подобрать), 5W-30 (подобрать), 10W-30, 0W-40, 0W-30 (подобрать)
2.7 135 л. с. (ЗМЗ-40906), объем масла – 7 литров, допуск и вязкость: API-SJ, SH, SL, SM, SN; SAE 5W-40 (подобрать), 10W-40 (подобрать), 5W-30 (подобрать), 10W-30, 0W-40, 0W-30 (подобрать)
2.9 84-104 л. с. (УМЗ-4218.10; 4213), объем масла – 5,8 литра, допуск и вязкость: API-SJ, SH, SL, SM, SN; SAE 5W-40 (подобрать), 10W-40 (подобрать), 5W-30 (подобрать), 10W-30, 0W-40, 0W-30 (подобрать)

Дизельные двигатели с 2003

2.2 113 л. с. (ЗМЗ-51432), объем масла – 5,5 литра, допуск и вязкость: API-CG-4, CH, CH-4, CI, CI-4, CJ, CJ-4; SAE 5W-40 (подобрать), 10W-40 (подобрать), 5W-30 (подобрать), 10W-30, 0W-40, 0W-30 (подобрать)

Используемый двигатель

В технике рассматриваемого типа установлен чрезвычайно надежный, производительный двигатель типа ЗМЗ-4091. Он имеет следующие основные характеристики:

тип – бензиновый, рядный;
суммарное количество цилиндров – 4 шт.;
направление вращения коленчатого вала – правое (если смотреть со стороны шкива);
порядок работы цилиндров – 1-3-4-2;
объем камеры сгорания – 2 693 см 3 ;
диаметр рабочего цилиндра – 95,5*94 мм;
масса при отсутствии заправочных жидкостей – 190 кг.

Управление двигателем осуществляется комплексной микропроцессорной системой.

Отчасти именно благодаря ей соблюдается режим работы, дающий возможность тратить даже при большой нагрузке минимальное количество топлива. Помимо управления впрыском, данная система работает с зажиганием мотора.

Кривошипно-шатунный механизм этого двигателя состоит из следующих основных конструктивных элементов:

поршневые кольца;
поршень;
головка цилиндра;
блок цилиндров.

На каждом поршне присутствует по паре компрессионных колец, а также по одному маслосъемному.

Сам поршень изготовлен методом литья из алюминия.

Имеется кольцевая вставка, благодаря которой осуществляется терморегуляция. Специальная юбка имеет форму, позволяющую максимально уменьшить потери мощности, возникающие из-за трения.

Система смазки мотора – комбинированная

. Она дает возможность подавать к трущимся поверхностям под высоким давлением методом разбрызгивания масло.

Особой прочностью отличается газораспределительный механизм: это обусловлено надежными материалами, используемыми для его изготовления.

Так, чугунные распределительные валы выполнены из литого металла. В качестве привода распредвалов применяется цепь из легированной стали. Все клапана сделаны из жаропрочного металла, во время работы они могут проворачиваться.

Вероятность их прогорания чрезвычайно мала, что дает возможность сэкономить время и деньги на ремонте.

Для отвода тепла используется жидкостная система охлаждения. Она состоит из следующих основных элементов:

водяного насоса;
радиатора;
теплоносителя;
термостата;
датчика температуры двигателя;
датчика оповещения аварийного состояния.

В качестве теплоносителя подходят тосолы любой марки, а также самая обычная вода.
