Снятие и установка датчика температуры охлаждающей жидкости Daewoo Nexia N150

Инструменты:

Плоскогубцы
Гаечный ключ рожковый на 10 мм
Гаечный ключ накидной прямой на 19 мм (для двигателей A15SMS)
Ключ трещоточный (для двигателей F16D3)
Высокая головка на 19 мм (для двигателей F16D3)
Шестигранный ключ на 5 мм (для двигателей F16D3)
Динамометрический ключ
Воронка

Детали и расходники:

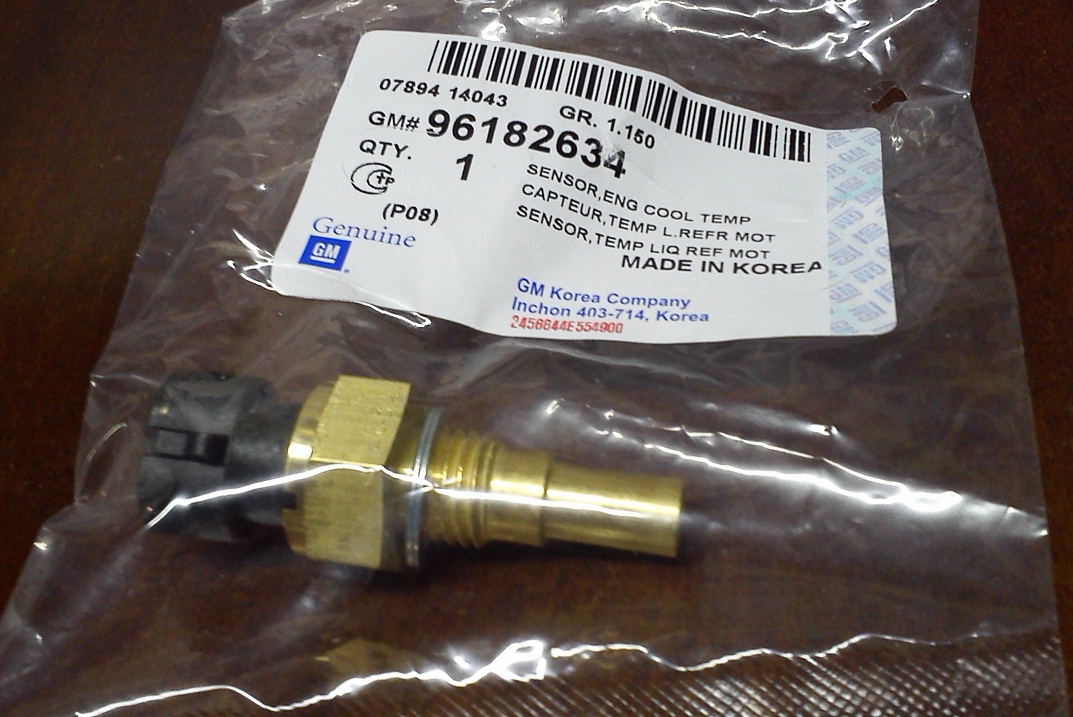

Датчик температуры охлаждающей жидкости 96182634 (при необходимости)

Уплотнительная шайба датчика температуры охлаждающей жидкости
Емкость техническая
Охлаждающая жидкость
Ветошь

Примечания:

Датчик температуры охлаждающей жидкости снимайте для его проверки или замены.

Снятие и установка датчика температуры охлаждающей жидкости двигателя F16D3

Примечание:

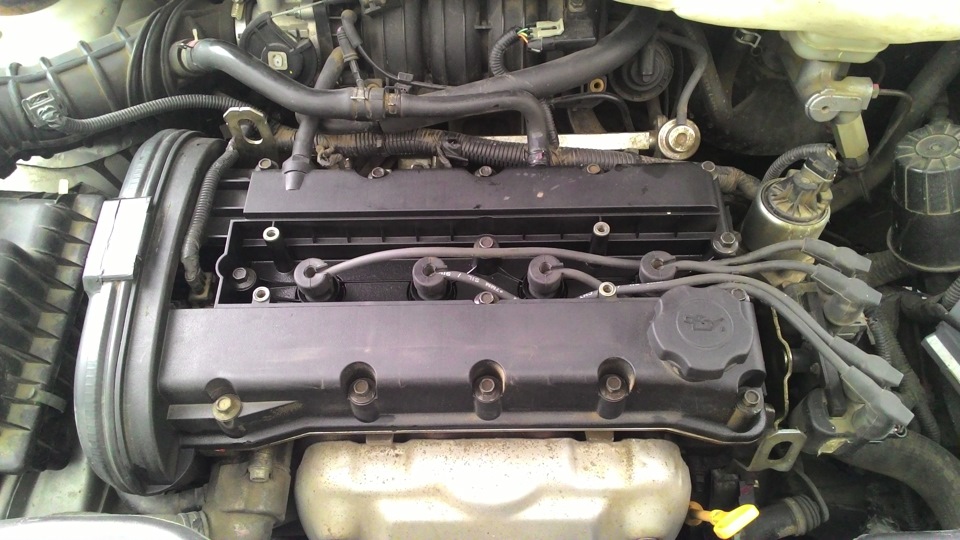

Из-за того, что на двигателе F16D3 датчик температуры охлаждающей жидкости расположен в труднодоступном месте (под впускным трубопроводом между первым и вторым цилиндрами двигателя), операции по его демонтажу показаны при снятом впускном трубопроводе.

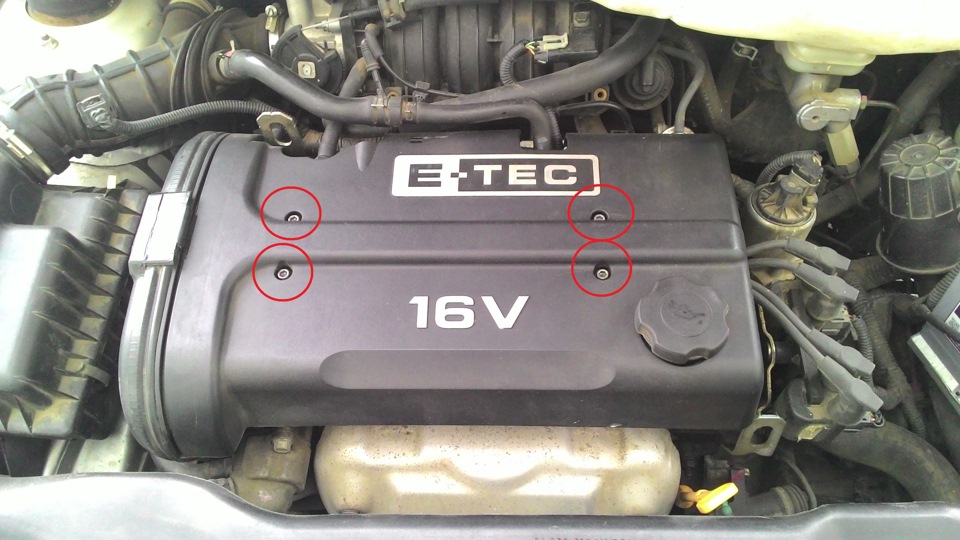

1. Для удобства работы, снимите верхнюю крышку двигателя, как описано здесь.

2. Слейте из двигателя охлаждающую жидкость, как описано здесь.

3. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

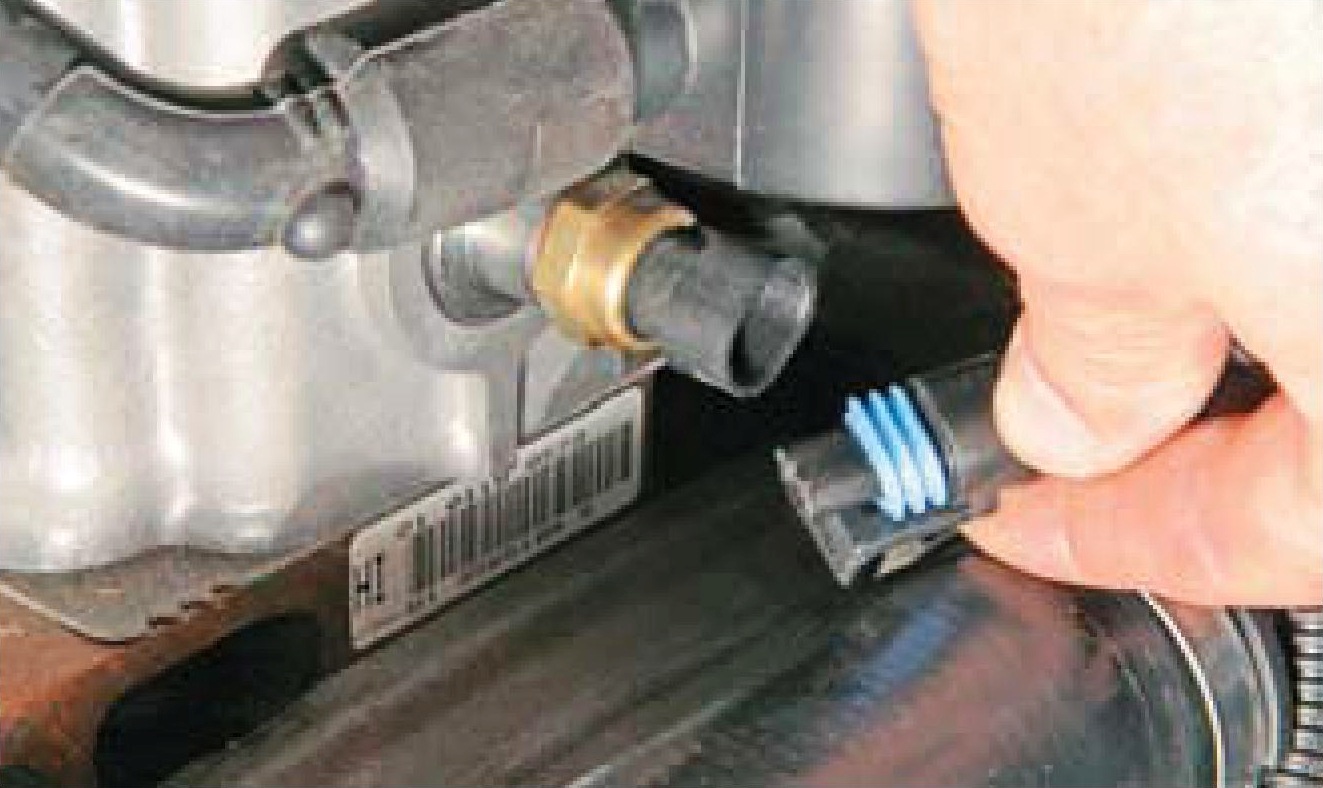

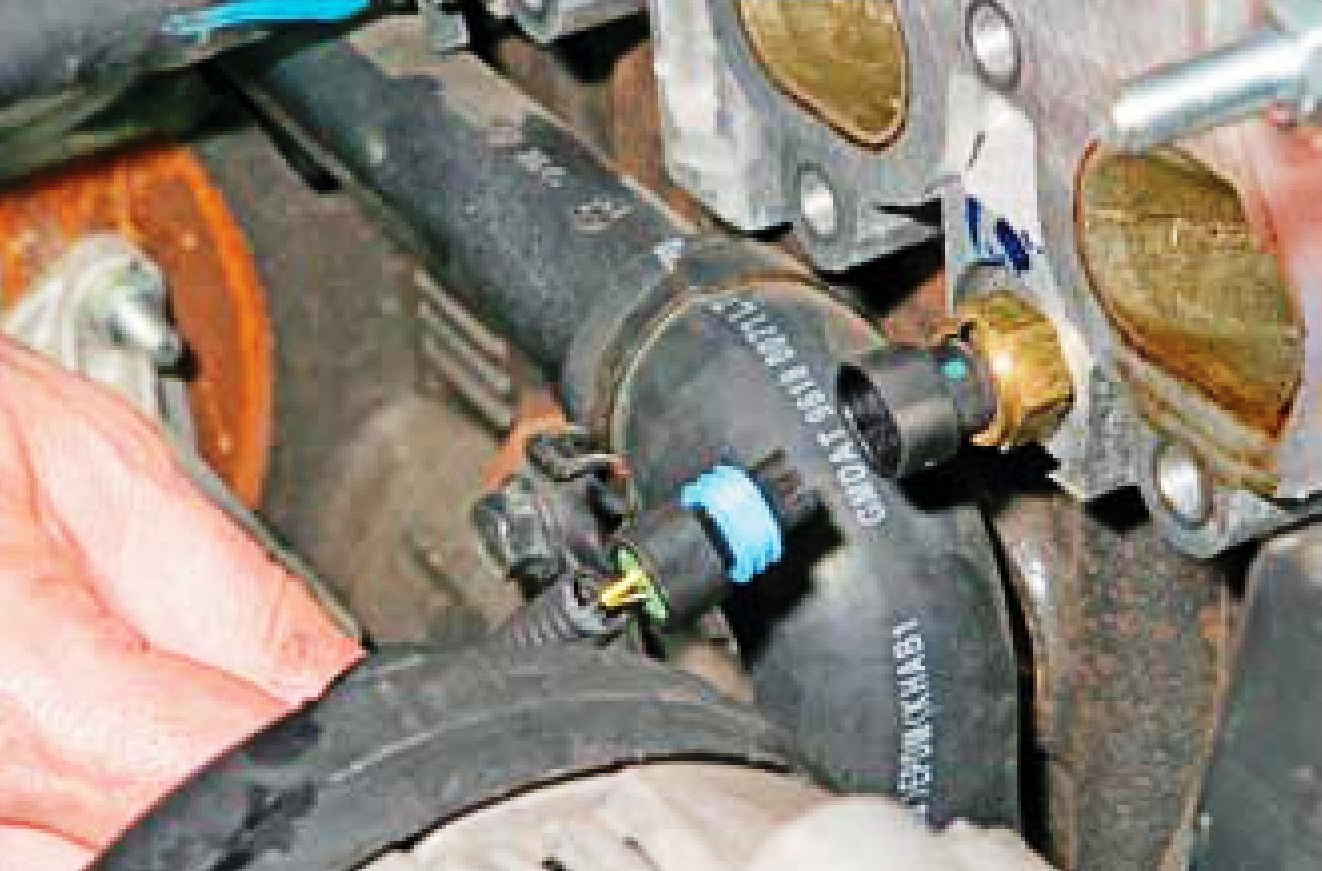

4. Отожмите фиксатор колодки жгута проводов системы управления двигателем и отсоедините колодку жгута проводов от датчика.

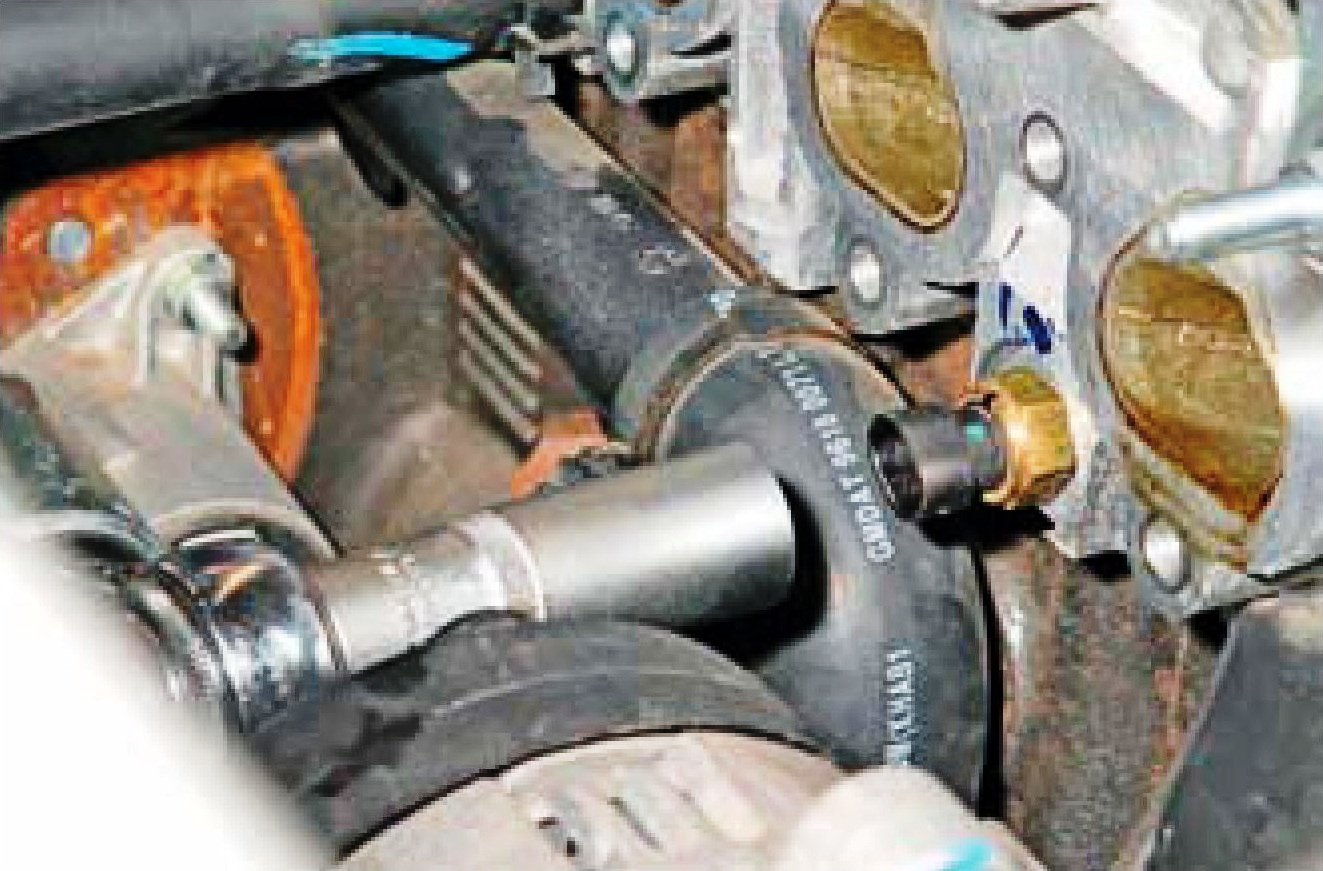

5. Высокой головкой на 19 мм выверните датчик из резьбового отверстия головки блока цилиндров.

Примечание:

Соединение датчика и головки блока цилиндров уплотняется алюминиевой или медной шайбой.

При повреждении шайбы (сильный износ, деформация) замените ее новой.

6. Установите датчик температуры охлаждающей жидкости в обратной последовательности. Затяните датчик предписанным моментом.

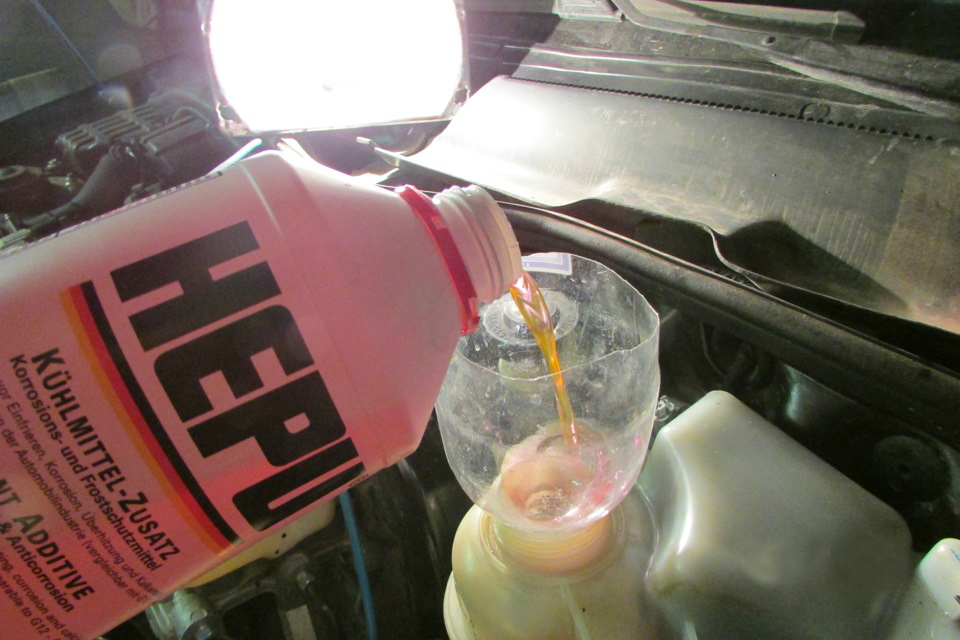

7. Залейте в двигатель охлаждающую жидкость.

Снятие и установка датчика температуры охлаждающей жидкости двигателя A15SMS

1. Слейте из двигателя охлаждающую жидкость, как описано здесь.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Для демонтажа датчика температуры охлаждающей жидкости на двигателе A15SMS отожмите фиксатор колодки жгута проводов системы управления двигателем и отсоедините колодку жгута проводов от датчика.

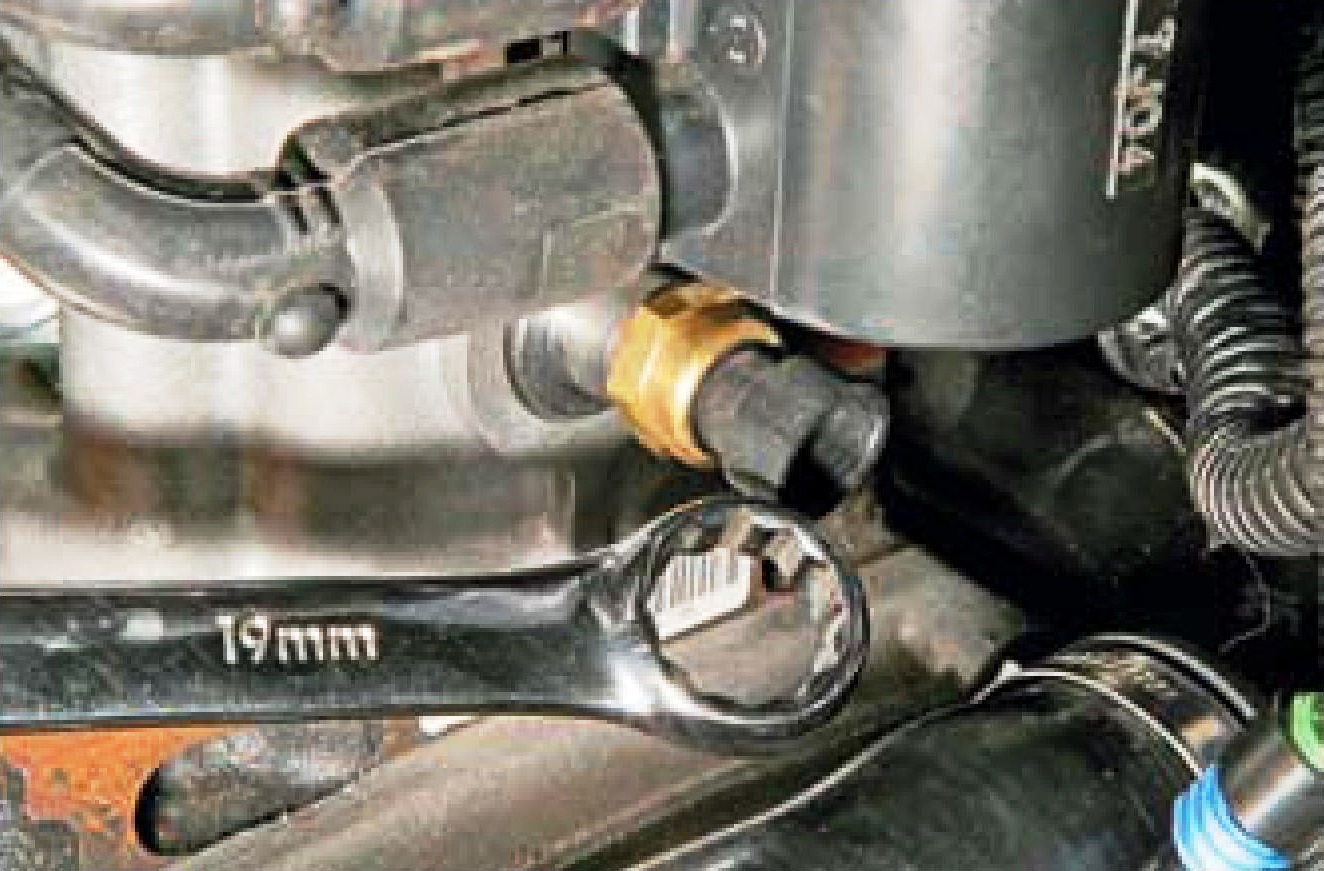

4. Накидным ключом или высокой головкой на 19 мм выверните датчик из резьбового отверстия головки блока цилиндров.

Примечание:

Соединение датчика и головки блока цилиндров уплотняется алюминиевой или медной шайбой. При повреждении шайбы (сильный износ, деформация) замените ее новой.

5. Установите датчик температуры охлаждающей жидкости в обратной последовательности. Затяните датчик предписанным моментом.

6. Залейте в двигатель охлаждающую жидкость.

В статье не хватает:

Фото инструмента
Фото деталей и расходников

В статье не хватает:

Статья не соответствует машине

Как проверить ДПКВ

Существует достаточно простой способ проверки датчика на Дэу Нексия, который займет не более 10 минут. Для начала необходимо отсоединить разъемы и с помощью мультиметра или омметра проверить сопротивление. Если полученные показатели больше или меньше 500–600 Ом, то устройство не работает

Также стоит обратить внимание на внешний вид. Любые трещины, сколы, грязные или окисленные контакты свидетельствуют о неисправности. На 8-клапанных авто нередко возникает ситуация, когда шкив коленвала намагничивается

Происходит это потому, что находится он слишком близко. Вследствие намагничивания датчик может выйти из строя или перестать правильно считывать сигнал, а значит, передает неверную или неполную информацию на ЭБУ. Это приводит к отказу запуска мотора. Если сам датчик исправен, можно сначала размагнитить диск, а затем отодвинуть его на большее расстояние, что позволит уменьшить магнитное поле. В противном случае необходима замена на новый. Сделать это можно на любой СТО

На 8-клапанных авто нередко возникает ситуация, когда шкив коленвала намагничивается. Происходит это потому, что находится он слишком близко. Вследствие намагничивания датчик может выйти из строя или перестать правильно считывать сигнал, а значит, передает неверную или неполную информацию на ЭБУ. Это приводит к отказу запуска мотора. Если сам датчик исправен, можно сначала размагнитить диск, а затем отодвинуть его на большее расстояние, что позволит уменьшить магнитное поле. В противном случае необходима замена на новый. Сделать это можно на любой СТО.

На новых 16-клапанных моделях сделать это гораздо проще. Разработчики учли проблемы, возникающие с предыдущими моделями, и поменяли стандартное расположение. Теперь он установлен рядом с масляным фильтром в блоке цилиндров. Для замены необходимо снять защиту, отсоединить разъем и снять неисправный датчик. Затем те же манипуляции в обратном порядке следует провести с новым устройством.

Для некоторых моделей понадобится выполнить адаптацию при помощи ноутбука или сканера.

Замена датчика коленвала Daewoo Nexia. Как снять датчик коленвала автомобиля Daewoo Gentra

Видео о том где находится и как снять датчик коленвала (ДПКВ) автомобиля Daewoo Gentra.
Комментарии к теме Замена датчика коленвала Daewoo Nexia
Газинур

Здравсвуй,такая беда на б 3 пассате 93 года.утром не могу завести,маслаю минут5 потом заводитца.в чём причино подскожи

Пир

может кто знает причину,заз сенс2011г,после движения вперед включаю заднюю и начинаю трогаться в кпп происходит,хруст,или клац-клац и наоборот,после движения на задней передаче при начале движения в перед слышно тот же звук…

Ладанчиев Жар

Сегодня коробка затроила! При переключения на на D глохнет на нейтралке и при включении 3 передачи одновременно загорается нейтральная.. Camry40 Почищу и отпишусь

Atwood

аккорд сс7 автомат.обороты падают до 250 на светофоре или вообще глохнет.буду менять трубочки и промывать дросель и датчик хх. надеюсь поможет.автору ролика спасибо

Ильюхин Эльшад

Здравствуйте. Подскажите пожалуйста возможную причину проблемы. Возможности компьютерной диагностики нет, так как у нас в городе отказываются делать диагностику нашего амулета. Проблема состоит в следующем. Машина не заводится на холодную(с первого раза).

Стартер крутит бодро, аккумулятор заряжен, свечи менял, вв провода менял, регулятор холостого хода менял, датчик коленвала смотрел(почистил), проблема не исчезает, на горячую никаких проблем нет(заводится с пол оборота), уже даже не знаю что такое произошло с машиной. После нескольких долгих заводок, машина начинает цеплять, после чего сразу глохнет.

Через 2-3 раза повторной заводки, заводится и начинают держаться холостые обороты. Подскажите пожалуйста в чем может быть проблема, заранее спасибо большое.

Залимхан

Lew
что же ты камеру так дергаешь?
Наиля

Можете дать телефон для связи с вами? Я с Омска, хотел бы с вами посоветоваться!

Данон

Привет вы молодец обяснияете дохочве. у Вас машина гранда. помогите у меня гранда 2015 года.АКПП АМТ.утром заводится хорошо потом когда ездиш и остоновишя после не заводится пока дачик.ДРМВ.снимаю.

и заважу потом опять ставлю на месте ДРМВ датчика., а так,же у нас Гранде 2015 года ДРМВ.находится не начале воздухане а наоборот конце где находится не сколько датчиков ДПДЗ.ДРМВ.РХХ и т.

,д к вам просьба показать подробнее видо.

Elwin

А можно вместо разъема, снять предохранитель на бенз.насос?

Вулкан
Мля че так тихо?
Тамуленис Нагар
ты не нашел и хозяина нах отправил. Красавчик(
Керн
Как называется музыка?
Мариана

читал комент один » проблема решена!!! поменял местами провода датчика коленвала, и наконец то заводица=)) спасибо!» это как поменял местами провода… форум был (ваз 2110 не заводиться на горячею)))

Chege

Музыка в фоне конечно огонь!! Красавчик! У меня все.

Оставить комментарий

Порядок подключения высоковольтных проводов на автомобиле Daewoo Nexia

visibility

67220

archive

Внимание!!! Аварийно-спасательная заметка! Для Вас нексияводы и нексиялюбы. Если под капотом Вашего железного друга находится четырех цилиндровый, восьми клапанный двигатель, объёмом 1.5 L – G15MF со старым, добрым трамблером (распределителем) зажигания, то данная статейка будет Вам полезна. А особенно полезна, тем счастливым обладателям автомобилей Daewoo Nexia (Дэу Нексия), кто любит менять высоковольтные провода и свечи зажигания самостоятельно

А особенно полезна, тем счастливым обладателям автомобилей Daewoo Nexia (Дэу Нексия), кто любит менять высоковольтные провода и свечи зажигания самостоятельно

И делает это очень быстро. Так быстро, что забывает запомнить в каком порядке подключаются высоковольтные (вв) провода к распределителю зажигания)))

А особенно полезна, тем счастливым обладателям автомобилей Daewoo Nexia (Дэу Нексия), кто любит менять высоковольтные провода и свечи зажигания самостоятельно. И делает это очень быстро. Так быстро, что забывает запомнить в каком порядке подключаются высоковольтные (вв) провода к распределителю зажигания))).

Знакомая ситуация? И естественно в такой ситуации, торопыга начинает звонить знакомому автомастеру. Рассказывает о конфузе, который с ним приключился и просит помощи по телефону.

А теперь по существу. Порядок подключения высоковольтных проводов на 8 клапанной Daewoo Nexia (Дэу Нексия) с трамблером (распределителем) зажигания – 1-3-4-2. Отчет ведется от контакта для провода первого цилиндра, против часовой стрелки.

Остается только определить на какой контакт крышки трамблера подключается провод 1-го цилиндра. Поэтому на корпусе трамблера (распределителя зажигания) необходимо найти стрелку (фото 1). Нашли? Вот, эта стрела и указывает на контакт для провода первого цилиндра. Дальше все просто – смотрим фотографию номер 2 и 3.

К контакту, который находится в центре крышки распределителя, подключается вв провод от катушки зажигания.

Daewoo Nexia — Разборка и сборка трамблера

Небольшое дополнение, для того, чтобы не возникало недоразумений: на двигателе Daewoo Nexia (Дэу Нексия) порядок отсчета цилиндров ведется по самому распространенному принципу, слева направо, от ремня ГРМ (фото 4).

Это все! Думаю, проблем с подключением высоковольтных (броне) проводов у Вас больше не будет))). Для себя, можно, даже, наверное, нужно, пронумеровать маркером контакты на крышке трамблера.

Чтобы в будущем при замене проводов, не терять время и рыться с самых дальних уголках своего мозга в поисках заученных когда-то циферок.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Если нет искры при пуске двигателя.

Для начала остановимся на том, как надо проверять наличие искры. Современные системы зажигания имеют вторичное напряжения порядка 25-32 кВ, на ранних система напряжение не превышало 15 кВ. Зазор при проверке не должен превышать 10 мм, при большем зазоре из строя может выйти коммутатор. Причины отсутствия искры на 16-ти клапанном двигателе, как и на большинстве современных инжекторных двигателях. Подробно можно прочитать в статье «Не заводится инжекторный двигатель».

Поиск неисправности на 8-ми клапанном двигателе несколько отличается и в первую очередь надо проверить наличие питания на плюсовом проводе трамблёра и целостность управляющего провода от трамблёра на катушку. Самая нагруженная часть системы зажигания это коммутатор и он же является причиной неисправности в большинстве случаев. Проверить его достаточно сложно, для этого понадобится стенд, имитирующий работу системы зажигания, или осциллограф. Обычно его просто меняют на заведомо исправный. Катушка зажигания выходит из строя крайне редко, но почему то при поиске потерявшейся искры её меняют первой. Проверить катушку достаточно просто, необходимо замерить сопротивление обмоток. Значение замера первичной обмотки примерно 0,4-0,6 Ом, а вторичной порядка 8,3-8,5 кОм. При замере стоит учитывать величину погрешности прибора. Самая частая неисправность, обрыв вторичной обмотки, при этом значение сопротивления будет значительно отличаться от номинала.

Для проверки индуктивного датчика трамблёра так же достаточно проверить её сопротивление значение, которого примерно 400-500 Ом. Большое отклонение от нормы говорит об обрыве в катушке и её необходимо заменить.

24/12/2016

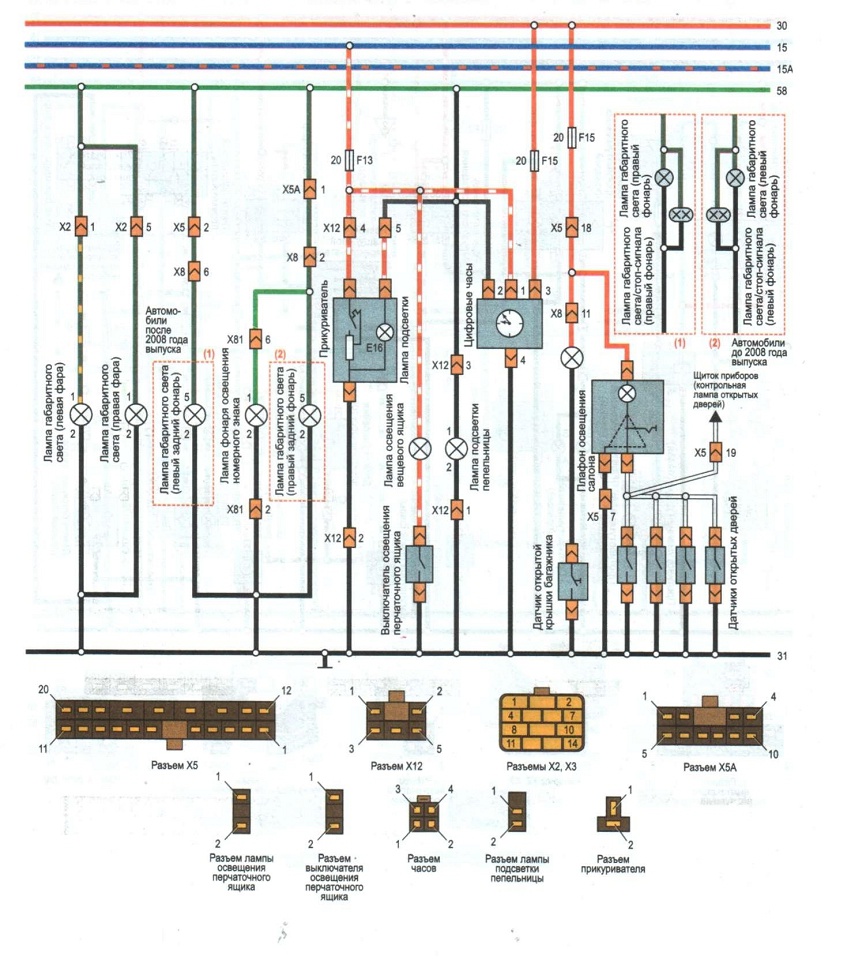

Электросхемы Daewoo Nexia — DRIVE2

НЕКСИЯ ПРЕДОХРАНИТЕЛИ

A15SMS — см3 80 л. F16D3 — см3 л. Плата предохранителей расположена в одном корпусе с блоком реле, а весь монтажный блок находится с водительской стороны под панелью приборов.

Электросхемы Daewoo Nexia N Рассмотрены следующие электросхемы: Система управления. Приборы освещения. Электрическая схема звукового сигнала…

Дело в том, что дверь постоянно подвержена вибрации, поэтому вследствие некачественной сборки контакты могут просто отойти. Схема электрических соединений замка зажигания, стартера и генератора, а также схема Daewoo Nexia соединений приборов системы зажигания:

При довольно надежной конструкции самого кондиционера, встречались досадные ошибки при сборке комплектующих, что приводило иногда к преждевременному износу компрессора испарителя. Технические характеристики Дэу Нексия 1 и 2:

Авто делали в кузове как седан, так и хэтчбек 3-х-дверный и 5-ти-дверный.

Двигатели предлагались только бензиновые на выбор: G15MF — см3 75 л. A15MF — см3 85 л.

F16D3 — см3 л. A15SMS — см3 80 л.

Видео — краш-тест Daewoo Nexia: Технические характеристики Дэу Нексия 1 и 2: Электрические схемы Дэу Нексия N и N 1. Конфигурация электрических разъёмов и нумерация гнезд соединителей проводов к приборам электрооборудования Daewoo Nexia: Схема электрических соединений замка зажигания, стартера и генератора, а также схема Daewoo Nexia соединений приборов системы зажигания: Схема электрических соединений сигнальной лампы неисправности двигателя автомобиля Daewoo Nexia, системы блокировки гидротрансформатора, топливного насоса и бортовой системы диагностики с ЭБУ типа IEFI Схема датчиков системы впрыска топлива: Электросхема соединений сигнальной лампы неисправности двигателя Daewoo Nexia, системы блокировки гидротрансформатора, топливного насоса и бортовой системы диагностики с ЭБУ типа IEFI-S: Схема электрических соединений приборов освещения автомобиля: Электросхема Дэу Нексия — соединения противотуманных фар и задних противотуманных фонарей: Приборы дневного света, габаритные фонари и лампа для освещения номерного знака и электрические соединения звукового сигнала: Если с механикой все в порядке, тогда стоит проверить предохранитель в монтажном блоке.

Daewoo Nexia — Выбивает предохранитель F13

Если с ним все в порядке, тогда, скорее всего, в блоке управления подъемником. Основной блок находится в подлокотнике водительской двери. Наиболее вероятная поломка — выход из строя клавиш управления или отсутствие контакта в блоке управления.

Дело в том, что дверь постоянно подвержена вибрации, поэтому вследствие некачественной сборки контакты могут просто отойти. Кондиционер Дэу Нексия Часть автомобилей Нексия оборудовалась кондиционером.

Он входил в самые дорогие комплектации и работал довольно уверенно при правильном обслуживании и эксплуатации. Основными причинами выхода кондиционера из строя, которые касаются электрооборудования, ставали отказы электромеханической муфты привода компрессора и поломки системы управления климатом.

Поскольку работа кондиционера связана с системой отопления и обдува , то она не могла не реагировать на частые выходы из строя мотора привода циркуляции воздуха.

Сам двигатель ремонту не подлежит, но перед тем, как с ним попрощаться, стоит проверить цепь вплоть до предохранителей. Если напряжение на контуре после предохранителя есть, вполне возможно, что виноваты контакты в колодке питания двигателя.

Система зажигания Бесконтактная система зажигания Дэу Нексия работает стабильно и никаких откровенных претензий к ней нет. В том случае, если вовремя проводить обслуживание и проверку всех элементов на механическую целостность.

В первую очередь, это касается высоконагруженных устройств: С года на автомобиль устанавливался ЭБУ без обратной связи, поэтому его работа стала стабильнее. Кроме всех остальных корректирующих функций, ЭБУ также управляет работой системы зажигания.

Блок управления корректирует работу системы на основании таких данных: Система зажигания должна оперативно отреагировать на сигналы ЭБУ и внести коррективы в угол опережения.

ДАТЧИК положения коленвала 1.4-1.5 л 8-16 клап Нексия ЛАНОС

Совпадение по номеру
General Motors	96183235	КОРЕЯ GENERAL MOTORS GENERAL MOTORS ИНОМАРОЧНЫЕ 96183235 Датчик положения коленвала DOHC DAEWOO LANO	Искать
Daewoo	96183235	OEDW-96183235_датчик положения коленвала!\ Daewoo Lanos 1.5 96>/Nubira 1.6	Искать
Chevrolet	96183235	Датчик к/вала	Искать
Заз	96183235	Датчик положения коленвала (Lanos) ZAZ	Искать
Era	96183235	Датчик к/в (коленвала) Nexia Lanos Nubira «GM» оригинал	Искать
Корея Неоригинал	96183235	Датчик положения коленвала	Искать
Ningbo Motors	96183235	ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНВАЛА N NUB LAN (1,5 DOHC)	Искать
Zaz	96183235	96183235 Датчик коленчатого вала (1.5)	Искать
Корея	96183235	датчик положения коленвала GR Lanos, Chance, Nexia 1,5	Искать
Opel	96183235	Датчик коленвала	Искать
Pmc	96183235	Датчик положения КВ DOHC\SOHC Nexia/Lanos/Nubira	Искать
Achim	96183235	Датчик положения коленвала Daewoo (Nexia,Espero,Lanos) Achim__	Искать
Nbn	96183235	Датчик положения коленвала Nexia, Lanos, Nubira (1.5 DOHC)	Искать
AMD	96183235	Датчик положения коленвала 96183235/AMD.SEN41 AMD — 96183235	Искать
Аксессуары	96183235	ДатчикPположенияPколенвалаPChevroletPLanosPоригиналP96183235	Искать
Россия	96183235	Датчик положения коленвала ДПКВ «САМАРА» LANOS	Искать
Автодеталь	96183235	Датчик положения коленвала	Искать
Стартвольт	96183235	Датчик полож. к/вала Daewoo Nexia A15SMS 1.4-1.5 -1.6 (8-16 клап.) СтартВольт	Искать
Неоригинал	96183235	Датчик коленвала	Искать
Brave	96183235	Датчик положения коленвала 96183235 BR.SS.13.5 CHEVROLET Lanos, DAEWOO Nexia 1.6	Искать

autopiter.ru

Диагностика неисправностей крышки трамблера и их устранение

Трамблер – это уникальный механизм, призванный определять момент, когда в системе зажигания начинают формироваться высоковольтные импульсы. Используется данное устройство для того, чтобы распределить электрическое зажигание по цилиндрам двух типов бензиновых двигателей внутреннего сгорания – инжекторном и карбюраторном. Трамблер по своей природе отличается от остальных узлов тем, что в своей структуре имеет довольно большое количество деталей, которые быстро изнашиваются. Но состояние данного механизма имеет прямое влияние на экономичность двигателя, а также его пусковые характеристики. Кроме того то, насколько эффективно работает трамблер, влияет также на общую динамику авто и на токсичность выхлопа.

Что касается функций данного механизма, то выделяют две основных:

Описываемый механизм незаменим также и тем, что в своей структуре имеет ряд механизмов, задача которых заключается в изменении угла опережения зажигания, которая зависит от режима работы мотора.

Признаки неисправности

Прежде чем приступать к ремонту анализируемого механизма или же крышки трамблера, естественно, следует внимательно проверить его. Это поможет узнать конкретную причину возникшей неисправности и способ борьбы с ней.

Существуют определенные признаки, которые указывают на наличие неисправностей в работе трамблера. В их список попали такие:

Естественно, наличие какого-либо из вышеприведенных признаков еще не дает право утверждать, что проблема заключается именно в распределителе зажигания. Но при выявлении какой-либо из них следует начинать «бить тревогу» и, желательно, готовиться к ремонту трамблера.

В перечень наиболее распространенных неисправностей трамблера входят:

Тут следует отметить, что все типы вышеприведенных проблем с трамблером подразумевают под собой осуществление замены неисправных деталей, помимо двух последних пунктов.

Ремонт

Итак, автовладелец выявил определенные неисправности в работе трамблера и готов приступить к самостоятельному ремонту этого узла. Первое, что необходимо знать в таком случае – это то, как правильно снять и установить трамблер обратно. Я рекомендую следовать такой инструкции:

Автовладелец должен знать, что каждый провод на крышке трамблера установлен в определенной последовательности, которая зависит от работы цилиндров.

Так, из всех них обозначается лишь первый, а остальные должен установить уже сам водитель, при этом сделать это нужно против вращения часовой стрелки.

Еще один обязательный фактор при осуществлении данной процедуры – взгляд автолюбителя должен быть со стороны бачка с антифризом, сделанный из пластика.

Не менее важный момент: если возникла необходимость замены крышки или бегунка, то демонтаж самого трамблера уже не требуется.

Итак, ремонт прерывателя-распределителя зажигания проходит в такие этапы:

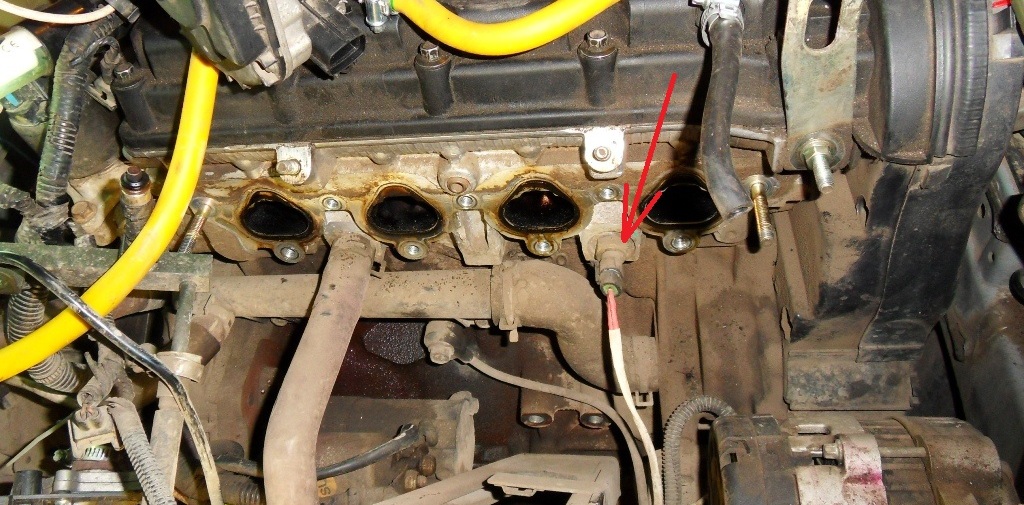

Где находится датчик температуры в Дэу Нексия?

В автомобилях существует множество разнообразных датчиков, которые дают информацию водителю о скорости, температуре, масле, давлении и многом другом. Независимо от марки машины и типа двигателя — 8 кл или 16, без слаженной системы управления невозможно правильное функционирования.

Не секрет, что от уровня нагрева автомобильного двигателя напрямую зависит его работоспособность, а значит и функционирование всей системы транспортного средства в целом.

Помогают регулировать температурный уровень мотору два момента:

система вентилирования;
охлаждающая жидкость.

За качеством работы охладительной системы следят датчики, расположенные в ее области.

У Daewoo Nexia за состоянием нагрева следят целых три детектора.

Датчик температуры охлаждающей жидкости предназначен для отслеживания уровня тепла ОЖ, позволяя этим системе определить необходимый уровень обогащения топливной смеси, а также определить необходимость активации вентиляторов.

У моделей разного поколения Дэу Нексия датчик температуры ОЖ располагается в разных местах:

у N150 – он закреплен возле катушек зажигания;
у N100 под распределителем зажигания;
у автомобилей, работающих на моторах F16D3 детектор расположен между вторым и третьим цилиндрами.

Третий прибор, регулирующий работу двигателя — детектор температуры всасываемого воздуха. Находится датчик в корпусе воздухофильтра старых моделей Дэу, либо в воздухопроводящем патрубке у более новых машин. Проверяется этот датчик точно так же, как и предыдущие два.

Особенностью данных приборов является то, что при выходе из строя одного из них, скорее всего, возникнет необходимость проверять все три по очереди, так как признаки их неисправности в целом одинаковы:

затрудненный запуск автомобиля;
перерасход горючего;
нестабильная работа на холостом ходу.
