Как правильно настроить ручник на автомобиле форд фьюжн

Шаг 1: Убедитесь, что автомобиль находится на ровной поверхности

Перед тем как начать регулировку ручника на вашем Форде Фьюжн, важно убедиться, что автомобиль находится на полностью ровной поверхности. Это позволит предотвратить случайное движение автомобиля во время процесса регулировки

Ровная поверхность поможет вам достичь более точной и надежной регулировки ручника, а также снизит вероятность непредвиденного движения автомобиля, что может привести к несчастному случаю или повреждению.

Проверьте место стоянки

Убедитесь, что на месте стоянки нет наклона или неровностей

Обратите внимание на подъемы, спуски или скаты. Лучше всего выбрать для парковки уровнюю и ровную поверхность

Расположите покатую поверхность

Также учтите, что уровень ровной поверхности может измениться в зависимости от колес автомобиля. Поэтому позиционируйте автомобиль так, чтобы вам было удобно подходить к задним колесам и выполнять регулировку ручника.

Как подтянуть и отрегулировать ручник на Форд Фьюжен видео, фото

Многие владельцы Форд Фьюжен сталкивались с ситуацией, когда ручник недостаточно надёжно удерживал автомобиль на неровной поверхности. Конечно, многие перестраховывались и дополнительно ставили транспортное средство на скорость. Но, исправный ручной тормоз – это залог безопасности не только для автомобиля, но и для других участников дорожного движения.

Видео о регулировке ручника на Форд Фьюжен:

Видеоматериал поможет разобраться в правильности процесса регулировки ручного тормоза, а также расскажет о некоторых нюансах и тонкостях проводимых работ.

Процесс подтяжки ручника на Форд Фьюжен

Снятая консоль для подтяжки ручного тормоза.

В ситуации, когда стояночный тормоз ослабился, многие автомобилисты не знают что делать, и отправляются в автосервис, где за немалые суммы им проводят ремонт. Эту операцию можно провести у себя дома или в гараже за 10-15 минут. Эту процедуру с лёгкостью может сделать самостоятельно даже начинающий автомобилист.

Инструменты

Что понадобится для проведения операции? Несложные познания в автомобильной конструкции или описанная ниже инструкция, торцевая удлинённая головка на 10, в крайнем случае, рожковый ключ, но ним будет трудно добраться до нужного места и инструментарий, чтобы поддеть пластик. Также, потребуется инструмент для поднятия задней части автомобиля.

Алгоритм работы

Теперь, когда весь инструментарий собран, собираемся с силами и преступаем к работе:

Для начала необходимо установить автомобиль на ровную поверхность. Устанавливаем коробку передач на нейтральную скорость. Лучше всего, чтобы под передними колёсами были противооткаты. Демонтируем центральную консоль под ручником. Для этого необходимо аккуратно поддеть пластик и открутить один винт сзади, который крепит пластик к основе. Как показывает практика, большинство автомобилистов просто отламывают передние ушки крепления, и это приводит к тому, что их приходится клеить супер клеем, поэтому стоит быть готовыми к такому повороту событий. Демонтируем консоль для проведения регулировки ручника.
Поднимаем заднюю часть автомобиля на опоры. Это сделано для проверки правильности затяжки и регулировки стояночного тормоза. Месторасположение регулировочной гайки ручного тормоза.

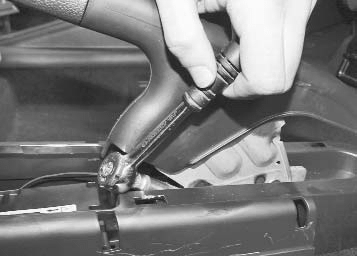

Теперь, необходимо открутить фиксирующую шайбу. Находим регулировочную гайку для подтяжки ручного тормоза.
Опускаем ручник вниз до упора, и откручиваем натяжную гайку. Теперь необходимо несколько раз прокачать тормоза. Заводим автомобиль, и ещё качаем педаль тормоза 5-7 раз, чтобы тормоза привести в рабочее положение. Теперь стоит затянуть натяжную гайку регулировки тормоза. Затяжка проводится до тех пор, пока не количество щелчков ручника не станет 5-7 раз. Если результат достигнут, это значит что сделано правильно. Отлично подойдёт такой вороток.
При опущенном рычаге стояночного проверяем, как крутятся задние колёса. Если с тормозного барабана доносятся посторонние звуки или колесо крутится тяжело, то стоит попустить натяжную гайку

Обратите внимание: колеса после затяжки должны крутиться легко. Устанавливаем на место фиксирующую шайбу. Фиксирующая гайка (стопор).
Проводим сборку пластика и опускаем автомобиль

Стоит совершить проверку стояночного тормоза на небольшом уклоне, а также при движении

Фиксирующая гайка (стопор).
Проводим сборку пластика и опускаем автомобиль. Стоит совершить проверку стояночного тормоза на небольшом уклоне, а также при движении.

Советы по регулировке

Как показывает практика, при сборке часто фиксирующую шайбу вырывает с посадочного места после того, как транспортное средство проехало несколько тысяч километров или долго стояло на ручнике.

Правильная установка гайки на ручник.

Именно поэтому многие автолюбители, которые уже проходили данный этап, рекомендуют устанавливать контргайку к натяжной гайке. Это поможет усилить конструкцию и позволит лучше зафиксировать конструкцию.

Провести регулировку и затяжку стояночного тормоза на Форд Фьюжн можно без участия автосервиса и не нужных капиталовложений. Для этого потребуется 10-15 минут времени и минимальное количество инструментария.

Замена ручного тормоза Форд Фьюжн своими руками

1. Зацепите ручник сзади, затем подняв рукоятку вверх, снимите пластиковую крышку тоннеля ручника, которая крепится на защелках.

2. Далее снимите одноразовую контр-шайбу, которая крепится на шпильке троса.

3. Торцевым на «10» открутите гайку.

4. Крестообразной отверткой открутите винт крепления панели, которая установлена в тоннеле ручника. Этот винт вместе с клипсой пригодится нам при установке нового ручника.

5. Отсоедините электрический контакт, после чего открутите две гайки крепления ручника.

6. Снимите пластиковую панель тоннеля ручника легким движением в сторону. Теперь у вас будет полный доступ к гайкам.

7. Достаньте нерабочий ручной тормоз Форд Фьюжн.

8. Оцените неисправность, если поддается ремонту, отремонтируйте, если же нет купите новый ручник и установите в порядке обратном снятию. Не забудьте подключить питание и закрутите все винты крепления.

По завершению ремонта произведите регулировку ручника. Правильной считается регулировка ручника, при которой автомобиль удерживается ручным тормозом затянутым на 4-6 щелчков на уклоне 25°.

На этом замена ручника Форд Фьюжн может считаться законченной. Всем спасибо, все свободны!

Многие владельцы Форд Фьюжн сталкивались с ситуацией, когда ручник недостаточно надёжно удерживал автомобиль на неровной поверхности. Конечно, многие перестраховывались и дополнительно ставили транспортное средство на скорость. Но, исправный ручной тормоз – это залог безопасности не только для автомобиля, но и для других участников дорожного движения.

Видео о регулировке ручника на Форд Фьюжн:

Видеоматериал поможет разобраться в правильности процесса регулировки ручного тормоза, а также расскажет о некоторых нюансах и тонкостях проводимых работ.

Регулировка ручника Форд Мондео

После установки диска три раза включите ручной тормоз, затем медленно поднимите рычаг ручного тормоза вверх до пятого щелчка. Одинаково вращая регулировочные гайки добейтесь, чтобы колодки едва задевали за барабаны и чтобы колеса вращались с одинаковым сопротивлением. Достаем все из кармашка под подлокотником и выкручиваем три самореза, которые крепят подлокотник к полу: Три самореза внутри подлокотника 5. Выдергиваем чехол кулисы и поднимаем заднюю часть подлокотника вверх так, чтобы переднюю получилось просунуть ниже центральной консоли иначе рычаг ручника не выйдет из своего чехла … Вот в такое неестественное положение надо засунуть консоль, чтобы достался рычаг стояночного тормоза из своего чехла …высвобождаем рычаг из чехла и снимаем окончательно подлокотник с консолью.

Теперь мы можем лицезреть сам механизм натяжения троса ручника: Если и после регулировки с исполвзо-ванием щупа толщиной 1,0 мм наблюдается притормаживание колес, повторяйте регули-ровку, каждый раз заменяя щуп на щуп менв-шей толщины через 0,2 мм , до момента совершенно свободного вращения колес.

Затяните контргайку наконечника переднего троса. Если после всех попыток регулировки не удается добиться желаемого результата, проверьте состояние тормозных колодок тормозных механизмов, задних колес, тормозных дисков и тросов привода.

Неисправные детали замените см. Установите детали в порядке, обратном снятию.

Неисправные детали замените см. Установите детали в порядке, обратном снятию. Опустите автомобиль на колеса.

10.11. Регулировка ручного тормоза

При отсутствии щупа допустим следующий упрощенный вариант регулировки стояночной тормозной системы. Выполните операции, описанные выше в пп. Вращайте регулировочную гайку по часовой стрелке, навинчивая ее на резьбовой наконечник переднего троса и периодически проверяя легкость вращения задних колес.

Навинчивайте регулировочную гайку на наконечник троса до момента появления хорошо ощутимого сопротивления их вращению. Поле такой разборки был сделан вывод, что проблема в том, что этот » барабан» имеет приличный люфт из-за износа отверстий в осях и износа самих осей, и его немного перекашивает, и именно он отходит от пластины а не пластина от него , которая направляет на него тросс.

На собранном устройстве этот люфт не заметен и не ощущается, так как барабан подпружинен ленточной пружиной.

А после снятия пружины сразу стало видно, что барабан свободно болтается в осях с перекосом в несолько мм. Вариант с привариванием пластины вообще-то очень интересен, но все же требует наличие сварки и определенных слесарно -сварочных навыков.

Перворпричину сваливания тросса он все таки не решает.

Это только попытка устранить последстия, которые возникают из-за перекоса зубчатого сектора. Пластина возможно решит проблему, но боюсь только на какое-то время.

Или вылезут другие косяки связанные с внесением нештатных изменений в конструкцию. Мне, в моих гаражных условиях, не представлялось возможным восстановить это дело грамотно и надежно.

Информация

При доступе к определенному оборудованию и к специалистам, имеющим такое оборудование и соответствующие навыки, ремонт конечно возможен. Вопрос только в цене и затратах на такой ремонт.

Регулировка ручника и задних тормозов Ford Fusion

Поэтому все взвесив пришел к выводу, что разумнее будет все же заказывать новый рычаг. В самом начале моей эпопеи с ручником, была попытка обойтись малой кровью, и был куплен б. Который, как потом все же оказалось, был ничуть не лучше моего старого, и имел ту же самую проблему.

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:нет тормозов Ford Fusion, прокачка тормозов Ford Fusion, схема тормозной системы Ford Fusion, ремонт тормозной системы Ford Fusion, неисправности тормозной системы Ford Fusion

4. Стояночный тормоз

Система стояночного тормоза имеет тросовый привод на задние колёса и управляется с помощью независимого ручного рычага стояночного тормоза.

Рисунок 4.1 — Система стояночного тормоза

1. Рычаг стояночного тормоза
2. Задний трос и оболочка троса
3. Уравнитель
4. Трос стояночного тормоза

РЕГУЛИРОВКА ТРОСА СТОЯНОЧНОГО ТОРМОЗА

1. Снять панель отделки рычага стояночного тормоза.

2. Отпустить гайку регулировки троса стояночного троса до конца резьбы.

Отбраковать зажим.

3. Отпустить стояночный тормоз.

4. Проследить за правильностью установки троса стояночного тормоза.

5. Отрегулировать систему стояночного тормоза, действуя в пять стадий.

Стадия 1: Поднять рычаг стояночного тормоза на четыре отметки.

Стадия 2: Затянуть регулировочную гайку настолько, чтобы почувствовать увеличение момента.

Стадия 3: 10 раз полностью затянуть рычаг стояночного тормоза.

Стадия 4: Отпустить регулировочную гайку до конца резьбового участка.

Стадия 5: 15 раз выжать педаль тормоза до упора.

Примечание: Перед выполнением регулировки нового или переставленного троса стояночного тормоза, привести систему стояночного тормоза в устойчивое положение.

6. Отпустить стояночный тормоз.

7. Снять технологические крышки на тормозных щитах с обеих сторон (показана левая сторона).

8. Отрегулировать трос стояночного тормоза в две стадии.

Стадия 1: Воспользовавшись посторонней помощью, затянуть регулировочную гайку троса стояночного тормоза настолько, чтобы вошел в действие рычаг привода стояночного тормоза (показана левая сторона).

Стадия 2: Когда перемещение будет видно на обоих рычагах, затянуть регулировочную гайку троса стояночного тормоза на два полных оборота.

Примечание: Полностью отпустить рычаг стояночного тормоза.

9. Установить технологические крышки на тормозные щиты с обеих сторон (показана левая сторона).

10. Проверить регулировку троса стояночного тормоза, действуя в две стадии.

Стадия 1: Поднять и отпустить рычаг стояночного тормоза и проверить, возвращается ли рычаг в полностью отпущенное состояние. Если рычаг стояночного тормоза не возвращается в полностью отпущенное состояние, повторить процедуру регулировки.

Стадия 2: Повращать задние колеса и проверить наличие прихватывания тормозов. Если прихватывание тормозов ощущается, отпустить гайку регулировки троса стояночного тормоза на два полных оборота и повторить процедуру регулировки.

11. Установить новый зажим крепления регулировочной гайки троса стояночного тормоза.

12. Установить панель отделки рычага стояночного тормоза.

ТРОС СТОЯНОЧНОГО ТОРМОЗА

СНЯТИЕ

1. Отпустить стояночный тормоз.

2. Поднять и подпереть автомобиль.

3. Отсоединить задний глушитель от изоляторов подвесной опоры.

Внимание: Соблюдать осторожность при снятии изоляторов подвесной опоры системы выпуска во избежание их повреждения. 4. Отсоединить центральную секцию теплозащитного экрана системы выпуска от пола

Отсоединить центральную секцию теплозащитного экрана системы выпуска от пола

4. Отсоединить центральную секцию теплозащитного экрана системы выпуска от пола.

5. Отсоединить трос стояночного тормоза с обеих сторон.

6. Отсоединить трос стояночного тормоза от неразрезного моста с обеих сторон.

7. Отсоединить тросы стояночного троса от уравнителя.

1) Отсоединить тросы стояночного тормоза от опорного кронштейна троса стояночного тормоза.

2) Отсоединить тросы стояночного троса от уравнителя.

8. Отсоединить трос стояночного тормоза от кронштейна неразрезного моста с обеих сторон.

9. Отсоединить трос стояночного тормоза от поперечины панели пола с обеих сторон.

10. Снять трос стояночного тормоза.

1. При установке повторить процедуру снятия в обратной последовательности.

Внимание: Соблюдать осторожность при установке изоляторов подвесной опоры системы выпуска во избежание их повреждения. Примечание: Проверить изоляторы подвесной опоры системы выпуска на наличие повреждений. При необходимости установить новые изоляторы подвесной опоры системы выпуска

При необходимости установить новые изоляторы подвесной опоры системы выпуска

Примечание: Проверить изоляторы подвесной опоры системы выпуска на наличие повреждений. При необходимости установить новые изоляторы подвесной опоры системы выпуска.

2. Отрегулировать стояночный тормоз.

СНЯТИЕ

1. Снять панель отделки рычага стояночного тормоза.

2. Рассоединить электрический разъем переключателя контрольной лампы стояночного тормоза.

3. Отсоединить трос стояночного тормоза от рычага стояночного тормоза.

Отбраковать зажим.

4. Отпустить стояночный тормоз.

5. Снять рычаг стояночного тормоза.

Подтягиваем ручник

Но если вы действительно знаете, как подтянуть ручник на Ладе Гранта комплектации «стандарт», много времени и сил эта процедура у вас не займет. Единственное, что в обязательном порядке потребуется для ее осуществления – это домкрат либо смотровая яма, потому что доступ к регулируемым узлам и агрегатам происходит снизу и работать придется под автомобилем. Для подтягивания (регулировки) ручника вам понадобятся 3 инструмента:

• два рожковых гаечных ключа на 13, один из них желательно – торцевой;
• один ключ-головка на 8;
• верный помощник (хотя в безвыходных ситуациях можно обойтись и одному).

Процесс непосредственно регулировки системы ручного торможения автомобиля Лада Гранта осуществляется в девять основных этапов:

1. Опускаем в салоне автомобиля рычаг ручного тормоза.
2. Лезем под автомобиль, откручиваем резиновые подушки (кронштейны) с резонатора, снимаем глушитель с крепления к кузову.
3. Убираем защитный экран механизма регулировки стояночного тормоза. Для этого торцевым ключом откручиваем 4 гайки с болтов крепления.
4. Снимаем защитный экран либо отводим его в сторону за глушитель – необходимого пространства для работы в таком случае тоже вполне хватит. Глушитель при этом можно чем-то оттянуть, например, просунув под него брусок из дерева.
5. Берем два ключа на 13 – первым чуть ослабляем контрагайку, удерживая регулировочную гайку. Потом наоборот – удерживаем ее, вторым прокручиваем (также ослабляя) регулировочную гайку.
6. Собственно, регулировку ручного тормоза производим так: подтягиваем тросик ручника, для чего закручиваем регулировочную гайку (движение ключа – по часовой стрелке).
7. Далее следует проверить ход рычага ручного тормоза – для этого и нужен напарник, либо вам придется осуществить это самому. Контрагайку можно закручивать, когда ход ручника составит 2-4 щелчка (см. выше).
8. Затем тестируем работу стояночного тормозного механизма в целом. Для этого приподнимаем задние колеса и проверяем, насколько свободно они прокручиваются при опущенном ручнике и насколько полно стопорятся при полностью поднятом (в этом случае они не должны вращаться вообще!).
9. Если работоспособность ручного тормоза в порядке, закручиваем контрагайку, ставим на место защитный экран и глушитель. Регулировка ручника окончена!

По мере увеличения пробега и срока эксплуатации автомобиля ручник все меньше и меньше поддается регулировке. Случается, что даже после регулировки система ручного торможения работает неисправно и не «удерживает» машину. Это свидетельствует о том, что износ тормозных колодок слишком высок или растяжение тросика уже необратимо.

Инструменты:

• Ключ трещоточный
• Удлинитель
• Головка на 10 мм
• Высокая головка на 13 мм
• Гаечный ключ рожковый на 13 мм

Детали и расходники:

Аэрозольная смазка типа WD-40

Примечания:

Стояночный тормоз должен удерживать автомобиль на уклоне 23 %. Полный ход рычага привода стояночного тормоза должен составлять от 2 до 4 зубцов (щелчков) храпового устройства рычага.

1. Для регулировки стояночного тормоза установите автомобиль на смотровую канаву или эстакаду и опустите рычаг стояночного тормоза.

2. Головкой на 10 мм отверните четыре гайки крепления заднего теплозащитного экрана дополнительного глушителя, предварительно обработав их смазкой WD-40.

3. Снимите с переднего кронштейна подвески дополнительного глушителя резиновую подушку.

4. Сдвиньте теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза.

5. Удерживая ключом на 13 мм регулировочную гайку наконечника троса, головкой того же размера отверните контргайку.

6. Вращая регулировочную гайку по часовой стрелке, натяните тросы.

Примечание:

Удобно регулировать натяжение тросов высокой головкой с трещоткой и удлинителем. При этом контргайку полностью не отворачивайте, а, совместив ее грани с гранями регулировочной гайки, наденьте высокую головку на 13 мм и вращайте сразу обе гайки.

7. Контргайкой зафиксируйте регулировочную гайку. При опущенном рычаге вывешенные задние колеса должны вращаться свободно.

В статье не хватает:

Фото деталей и расходников

Регулировка рычага ручного тормоза на Ладе Гранте необходима в том случае, если его ход составляет более 6 щелчков. Оптимальный ход составляет 2-4 щелчка, но в процессе эксплуатации допускается увеличение его хода до 8 щелчков.

Увеличение хода рычага стояночного тормоза происходит по нескольким причинам, основные — это растягивание троса ручника и износ тормозных колодок.

Шаг 7: Заведите автомобиль

После того как вы полностью выжали педаль сцепления, зажмите ключ зажигания и поворачивайте его в положение завести.

Если двигатель запускается без проблем и работает равномерно, то это означает, что регулировка ручника была выполнена успешно. Однако, если двигатель не запускается или работает неравномерно, возможно, есть проблемы с регулировкой ручника.

Если у вас возникли какие-либо проблемы или сомнения, рекомендуется обратиться к специалисту для дальнейшей диагностики и ремонта.

Помните, что неправильно выполненная регулировка ручника может привести к непредвиденным последствиям и опасности на дороге, поэтому важно быть внимательным и аккуратным при выполнении этой процедуры

Как самостоятельно настроить тормоза

Для задних колес Ford Focus 2 чаще всего применяются самоподводящиеся колодки. То есть, их регулировка не имеет необходимости. Когда фрикционные элементы постепенно изнашиваются, колодки корректируют положение, чтобы уменьшить рабочих ход тормозной педали. Несмотря на это, трос ручного тормоза подтягивать необходимо, так как с годами он и вытягивается, и изнашивается.

Подтяжка упомянутого узла осуществляется изнутри автомобиля, из салона. Сам механизм настройки натяжки располагается под пластиком главного тоннеля. Для выполнения процедуры регулировки необходимо наличие головки на 13 или накидного ключа, а также широкой плоской отвертки.

Совершенно не важно, дисковый или барабанный механизм применяется на вашем Фокусе, процедура подтяжки тросика стояночного тормоза и настройки самого узла выполняется по следующему алгоритму:

Обнаруживаем пластиковую обшивку кожуха главного тоннеля. Она находится в расстоянии между передними креслами автомобиля

Необходимо осторожно поддеть деталь отверткой, аккуратно перемещаясь по периметру.
Передвигаем панель и резиновый кожух по направлению вверх, двигаясь по рычагу привода стояночного тормоза.
Поддеваем панель и достаем ее из пространства между сидениями.
Для Фокусов с барабанной системой тормозов необходимо протестировать зазор между барабанами и колодками. Это выполняется путем усиленного нажатия на педаль торможения несколько раз

Если храповый узел реагирует и исправен, будет издано несколько щелчков. Это будет значить, что просветы были чрезмерными, но сейчас колодки находятся в надлежащем состоянии.
Необходимо вывесить задний мост со всех сторон посредством домкрата и хороших опор. Убираем колеса и барабаны тормозной системы, послабляем контргайку, используя ключ на 13, далее полностью выкручиваем ее.
Рычаг узла ручника следует опустить на минимальное положение вниз, затем вывернуть регулировочный элемент, направив его в начало резьбы штока тросика ручника.
Для автомобилей с дисковой системой тормозов ситуация несколько иная – необходимо установить щупы 0,7мм в зазор между основой суппорта и отжимным рычагом. Эту процедуру необходимо проделать по всем сторонам. Щуп устанавливается после проверки и тестирования зазора.
Если используется барабанная система, щуп устанавливается в промежуток между разграничителями распорок и колодочными корпусами тормозной системы. Это необходимо выполнить по всем сторонам, используя щуп толщиной не более 2 миллиметров. Далее нужно демонтировать барабан и совершить проверку работы.

Дальнейшие процедуры продолжаются внутри автомобиля, где необходимо завинчивать регулировочный элемент до момента, пока механизм колодок не станет сдвигаться. Чтобы угадать данную позицию, придется найти напарника. Когда разжимные рычаги свелись, нужно достать щупы из промежутков. Можно монтировать барабаны и колеса на свои места.

Пока автомобиль еще не на земле, необходимо протестировать простоту вращения колес. Если при движении руками они прокручиваются сложно, это означает, что барабаны или диски зацепляются за колодки. Необходимо отпустить регулировочную гайку в салоне на 0,5 оборота.

Далее спускаем транспортное средство на землю, регулируем гайку и тестируем функциональность ручника – если все в порядке, можно монтировать кожух механизма на свое место.

Локализация ручного тормоза в салоне автомобиля

В современных моделях автомобилей, включая Ford Fusion, локализация ручного тормоза может существенно отличаться. Обычно ручной тормоз располагается вблизи салонного зеркала или на панели приборов сбоку от водительского сиденья.

В автомобиле Ford Fusion ручной тормоз находится справа от водительского сиденья, между сиденьем и центральной консолью. Он выглядит как рычаг, который нужно поднимать для активации тормоза и опускать для его снятия.

Локализация ручного тормоза в таком месте позволяет водителю быстро и легко достигнуть его без отвлечения от дороги. Кроме того, наличие рычага рядом с водительским сиденьем делает ручной тормоз удобным в использовании и позволяет быстро реагировать в случае необходимости.

Преимущества локализации ручного тормоза в салоне автомобиля
— Удобство использования
— Быстрый доступ к тормозу
— Беспрепятственный взгляд на дорогу
— Возможность быстрой реакции в экстренных ситуациях

Важно отметить, что при использовании ручного тормоза необходимо учитывать рекомендации производителя автомобиля. Это позволит избежать возможных повреждений и обеспечить безопасность во время эксплуатации автомобиля

Как на Ford Focus 2 подтянуть ручник – Taxi Bolt

25-процентный уклон — понятие довольно расплывчатое для многих водителей. Если проще, то нужно найти участок дороги, въезд на эстакаду или погрузочный пандус с высотой подъёма примерно 1250 мм и при длине в пять метров. Устанавливаем машину на такой плоскости и затягиваем ручник.

Если после 5–7 щелчков автомобиль не удерживается на наклонной плоскости, регулируем ручник.

Регулировка ручного тормоза своими руками

На Форд Фокус второго поколения установлены задние тормозные механизмы с колодками самоподводящегося типа.

Это значит, что их регулировать не нужно и по мере износа фрикционных накладок колодки устанавливаются в оптимальное положение для сокращения рабочего хода педали тормоза. Тем не менее привод ручника иногда требует регулировки. Это объясняется и вытяжкой приводного троса, и износом механизма привода ручного тормоза.

Ручник подтягивается из салона, а узел регулировки натяжения троса размещён под обшивкой центрального тоннеля. Для работы нам пригодятся накидной ключ или головка с воротком на 13 и отвёртка с плоским широким шлицом. Независимо от того, барабанные тормоза установлены в нашей комплектации или дисковые, регулировка проводится по одному алгоритму.

1. Находим пластиковую панель на кожухе центрального тоннеля между передними сиденьями и аккуратно поддеваем её плоской отвёрткой по периметру.
2. Сдвигаем панель вместе с резиновым кожухом кверху по рычагу привода механизма ручника.
3. Для машин с барабанными тормозами: проверяем зазор между колодками и барабанами, для этого при опущенном ручнике несколько раз с силой нажимаем на педаль тормоза. Если храповой механизм сработает (мы услышим несколько щелчков), значит зазоры были выше нормы и теперь колодки установились в нормальное положение.
4. Вывешиваем задний мост с обеих сторон. Для этого используем домкрат и надёжные опоры. Снимаем колеса и тормозные барабаны.
5. Ослабляем затяжку контргайки ключом на 13, после чего выкручиваем её полностью.Регулировочная гайка вот она!
6. Рычаг привода механизма ручника отпускаем максимально вниз и выкручиваем регулировочную гайку в самое начало резьбы штока троса ручника.
7. Для машин с дисковыми тормозными механизмами вставляем щупы толщиной 0,6–0,7 мм в промежуток между разжимным рычагом и опорой суппорта. Так нужно сделать с каждой стороны. Схема установки щупа приведена ниже. Проверяем и выставляем зазор.
8. Для машин с барабанным тормозом устанавливаем щуп между ограничителями распорных рычагов и корпусами тормозных колодок. Делаем это также с двух сторон. Толщина щупа должна быть в пределах двух миллиметров.
9. Идём в салон и начинаем закручивать регулировочную гайку до тех пор, пока один из рычагов привода колодок не начнёт сдвигаться. Для определения этого момента нам будет необходима помощь напарника.
10. Как только разжимные рычаги сдвинулись, вынимаем щупы из зазоров и устанавливаем барабаны, устанавливаем колеса.
11. Не опуская автомобиль, проверяем лёгкость вращения колёс. Если колеса от руки крутятся с затруднениями, диски или барабаны трут о колодки, отпускаем на пол оборота гайку регулировки в салоне.
12. Опускаем автомобиль на землю, контрим гайку для регулировки и проверяем работу ручника. Если все в норме, устанавливаем панель рычага ручника на место.

Заключение

Проверяем работу стояночного тормоза так, как описывалось выше. Крепких всем тормозов и удачной регулировки!

Популярный Ford Focus II имеет традиционный стояночный тормоз, дополненный классической конструкцией на механике. Эта система используется вне зависимости от барабанного или дискового тормоза, используемого на задних колесах. Согласно документации от автоконцерна, ручник должен надежно выдерживать транспортное средство на 25-процентном уклоне, когда манипулятор целиком затянут. В данной ситуации число щелчков обязано быть на уровне 7-9. О том, как настраивать ручник на Форд Фокус 2, мы поговорим в этом материале.

Особенности регулировки

Итак, как подтянуть ручник? Для того чтобы отрегулировать стояночный тормоз, необходимо выполнить следующие действия:

• снимаем накладку ручника с салона;
• отделяем накладку от отделки тоннеля, потянув ее на себя и сняв с фиксаторов; — отодвигаем чехол ручника вверх;
• проверяем зазоры между колодками и барабанами на задней оси.

Дефектная деталь ручника

Если ручник вашего автомобиля Ford Fusion перестал работать после замены колодок, возможно, причина кроется в дефектной детали ручника.

Деталь ручника (также известная как тормозной механизм, аварийный или стояночный тормоз) ответственна за удержание автомобиля на месте, когда он припаркован. Если деталь ручника не функционирует должным образом, это может представлять опасность для безопасности и создавать неудобства в использовании автомобиля.

Возможные причины неисправности ручника:

• Перекошенные тормозные колодки: После замены колодок может возникнуть ситуация, когда тормозные колодки отклоняются от нормальной позиции и не прилегают достаточно к тормозным дискам. Это может привести к недостаточному удержанию автомобиля ручником.
• Поврежденные или изношенные тормозные кабели: Тормозные кабели могут стать слабыми, изношенными или поврежденными, что создает сложности в передаче тяги между рукояткой ручника и тормозными колодками. В результате, ручник может перестать надежно держать автомобиль.
• Проблемы с механизмом ручника: Если механизм ручника изношен или поврежден, он может не правильно функционировать, что приводит к неполадкам в работе ручника.

Что делать при неисправности ручника:

1. Проверьте наличие видимых повреждений или износа на тормозных колодках, тормозных кабелях и механизме ручника.
2. Если есть подозрение на дефект детали ручника, лучше обратиться в автосервис для диагностики и возможного ремонта.
3. Не пытайтесь использовать ручник, если нет уверенности в его надежности. Вместо этого, пристегните автомобиль дополнительно нейлоновым или стальным тросом к надежной опоре.

Важно помнить, что ручник является важной частью системы безопасности автомобиля, поэтому любые неисправности следует устранять как можно быстрее. Не рекомендуется самостоятельно разбирать или пытаться исправлять неисправности ручника без достаточных знаний и опыта

Консультируйтесь со специалистами автосервиса, чтобы гарантировать правильное устранение неисправностей и поддержание безопасности при использовании ручника вашего автомобиля Ford Fusion.

Регулировка

Тросики ручного тормоза

Регулировка натяжения тросика выполняется достаточно просто. Рассмотрим мы ее на примере автомобиля Daewoo Lanos. У этого автомобиля натяжение тросиков выполняется в салоне автомобиля, поскольку регулировочная гайка расположена возле ручника.

Чтобы до нее добраться достаточно вынуть с центрального декоративного кожуха, установленного между передними сиденьями пепельницу, расположенную в задней его части (со стороны заднего сиденья). Затем трубчатым ключом на 10 подкрутить гайку и проверить работоспособность стояночного тормоза.

У нормально отрегулированного ручника его поднятие должно сопровождаться 3-4 щелчками храпового механизма. После этого можно запустить двигатель и попробовать тронуться с места, лишь немного добавляя оборотов. Если начать движения не удалось, а мотор заглох – ручник держит отлично.
