у меня пропал дальний свет! Ближний горит, а дальний включаешь — лампы гаснут, остаются только габариты гореть… Сегодня поменял лампы на новые, но ничего не изменилось, буду новое реле ставить. Вы уже решили проблему?)
да решил, зря лампы новые купили, и старые рабочие уверен на 99%, нужно делать разгрузку фар, без нее все безтолку, можно реле менять до посинения, но толку не будет, я также менял, в итоге скупил наверно больше чем в магазине было))) сейчас стоит разгрузка-ставлю любое реле которое «якобы не работало» все работает… все дело в проводах заводских, уж больно завод сечения пожалел)))) до разгрузки реле подойдет и штатная проводка, далее сечение 2.5мм минимум, у меня 4кв.мм. дальний люпит-фуру не сравнить, если едет кто на дальнем, моргну раз-сразу переключают, сейчас еще себе тыманки поставлю, думаю вообще будет зачетно…короче нужно делать разгрузку-не тратьте деньги попросту не бурите реле света фар…что нужно для разгрузки могу рассказать и показать на фото наглядно, если интересно — welcam в лс
Отличие инжектора от карбюратора
Долгое время выпускались лишь модели карбюраторного типа. Со временем появились инжекторные. Благодаря этому удалось достичь некоторых характеристик, например уменьшить количество потребляемого топлива. Если следовать теории о ДВС, то карбюраторный двигатель «Газель» 406 начинает мощнее работать при соответствующем поднятии уровня вращения коленчатого вала. Как этого можно достичь? Механизм сделан таким образом, что при резком нажатии на педаль возрастает количество паров бензина. Это, в свою очередь, способствует возрастанию скорости коленчатого вала.
Инжекторный двигатель 406 (ГАЗ часто его использовал) работает при помощи микропроцессора. Благодаря ему даже при легком нажатии на педаль динамика езды на машине будет улучшена.
Предохранители и реле газ 31105 крайслер
Рассмотрены автомобили Газ 31105 с двигателями Chrysler плюс рестайлинг.

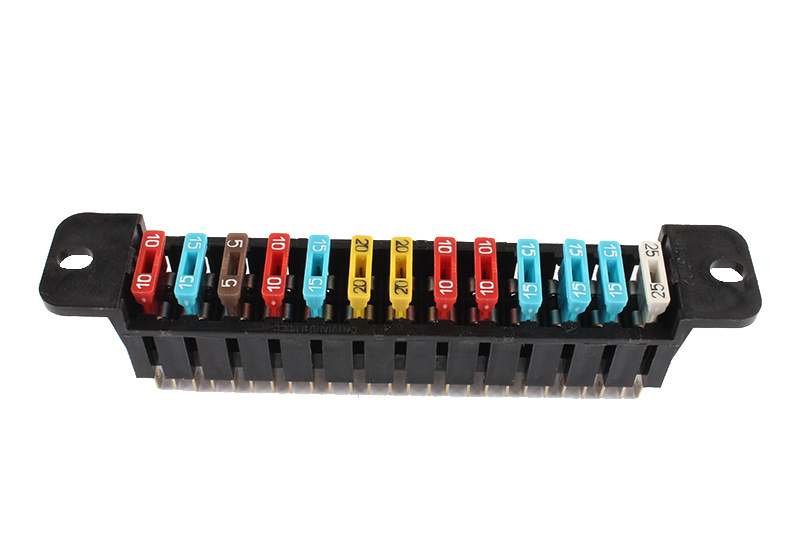

блок предохранителей в салоне.
В автомобилях выпускавшихся до мая 2007 года блок предохранителей находится над вещевым ящиком за пластиковой крышкой. Для доступа к предохранителям необходимо сдвинуть вправо накладку с надписью «Волга», затем вставить палец в открывшееся отверстие и потянув крышку на себя снять ее.

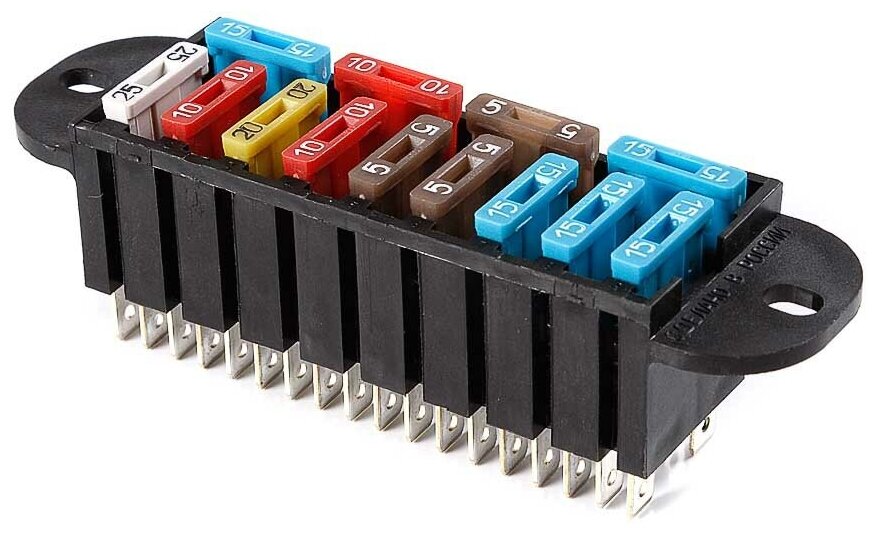

схема расположения предохранителей в блоке салона (до мая 2007 года)
Предохранители левого блока
Электродвигатель отопителя (климатическом установки)
Дальний свет правой фары
Дальний свет левой фары, контрольная лампа включения дальнего света фар
ближний свет правой фары
Ближний свет левой фары
Задний противотуманный свет
Прикуриватель, звуковые сигналы, реле звуковых сигналов
Топливный насос, датчик концентрации кислорода в отработавших газах
Система управления двигателем
Указатели поворота, реле указателей поворота, контрольные лампы указателей поворота
Подкапотный фонарь, плафоны освещения вещевого ящика и салона
Блок управления двигателем
Предохранители правого блока
Блок управления системой отопления (кондиционирования) и вентиляции, реле обогрева заднего стекла, обогрев заднего стекла (1 режим)
Свет заднего хода, датчик скорости, комбинация приборов, реле электродвигателя системы охлаждения
Левые габаритные огни, контрольная лампа включения габаритных огней, реле противотуманных фар
Обогрев заднего стекла (2 режим) и зеркал
Антиблокировочная система тормозов (АБС)
Электроприводы и обогрев наружных зеркал
Электроприводы блокировки замков
Правые габаритные огни реле омывателя фар, плафон освещения багажника, фонари освещения номерного знака, лампы подсветки приборов, прикуривателя, переключателей. Электрокорректор света фар

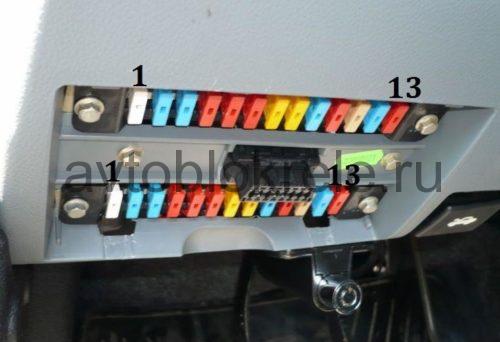

В автомобилях Газ 31105 (крайслер) выпускавшихся после мая 2007 года блок предохранителей расположен под панелью приборов за крышкой.
для доступа к предохранителям снимите декоративную крышку.
схема расположения предохранителей в блоке.
Предохранители верхнего блока
Электродвигатель отопителя (климатической установки)
Дальний сеет левой фары, контрольная лампа включения дальнего света фар
Ближний свет левой фары, контрольная лампа включения ближнего света фар
Задний противотуманных свет
Прикуриватель, звуковые сигналы, реле звуковых сигналов, комбинация приборов часы
Система, управления двигателем, разъем диагностики
Предохранители нижнего блока
Блок управления системой отопления (кондиционирования) и вентиляции, кран отопителя, центральный переключатель света, передний плафон, датчик температуры воздуха в салоне, реле противотуманных фар
Левые габаритные огни, контрольная пампа включения габаритных огней
Обогрев заднего стекла и зеркал
Электроприводы наружных зеркал
Правые габаритные огни, плафон освещения багажника, фонари освещения номерного знака, пампы подсветки приборов, прикуривателя переключателей Электрокорректор света фар
расположен слева за облицовкой.
- реле включения стартера;
- реле включения противотуманных фар;
- реле включения заднего противотуманного света;
- реле-прерыватель стеклоочистителя;
- реле включения ближнего света фар;
- реле включения дальнего света фар;
- реле включения звуковых сигналов;
- реле включения электрообогрева стекла окна задка

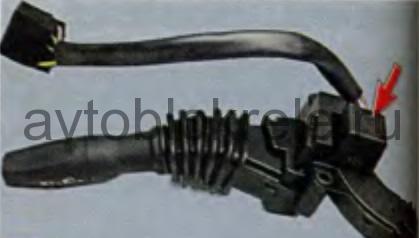

расположено на переключателе поворотов.
где находится — на левом брызговике под капотом.
№1 на 60 А защищает цепь антиблокировочной системы тормозов (АБС);
№2 на 60 А — практически все цепи питания потребителей автомобиля, кроме стартерной и защищаемых остальными предохранителями блока; предохранитель
№3 на 40 А — цепи питания освещения и световой сигнализации автомобиля;
№4 на 90 А — цепи аккумуляторной батареи, генератора, электроомывателя фар (при его наличии) и цепь питания электровентилятора радиатора системы охлаждения двигателя.
На автомобилях, не оборудованных антиблокировочной системой тормозов и выпущенных до июля 2006 года, предохранитель №1 не использовался.

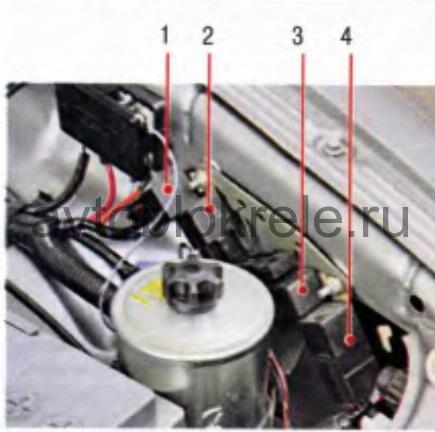

Реле бензонасоса и главное реле системы управления двигателем.
расположены под капотом на кронштейне крепления бачка системы охлаждения.
1- реле системы управления двигателем
2 — реле бензонасоса
Реле на левом расположенные на левом брызговике.
- реле электровентилятора радиатора системы охлаждения двигателя,
- реле системы впрыска топлива,
- реле электровентилятора кондиционера,
- реле муфты компрессора кондиционера расположены на левом брызговике моторного отсека и закреплены на кронштейне крепления бачка системы гидроусилителя рулевого управления.
Схема включения фар с автоматическим управлением.
В современных автомобилях применяется система автоматического включения фар. Она может быть выполнена по различному алгоритму. В некоторых автомобилях иностранного производства фары включаются при запуске двигателя, в других при уменьшении естественного освещения (наступление сумерек, въезд в тоннель и т. д.). На отечественных автомобилях такая схема применяется на «Приоре» комплектации люкс. Управление фарами в этих случаях производится электронным блоком. Это несколько усложняет поиск неисправности, а некоторых случаях невозможно обойтись без компьютерной диагностики.
Блок реле в Волге 3110
Для подключения мощного оборудования к автомобильной бортовой сети используют разгрузочные реле. Если в линии нет питания, то последовательно проверяют все элементы в цепочке.
Реле использовались в цепях (полный набор, на части машин некоторые элементы могут отсутствовать):
- обогрева заднего стекла;
- головного освещения (для дальнего и ближнего света стояли отдельные элементы);
- электрического моторчика вентилятора отопителя;
- очистителей ветрового стекла;
- клаксона;
- головных противотуманных фар;
- указателей направления поворота.
Назначение разгрузочных реле в Волге 3110.

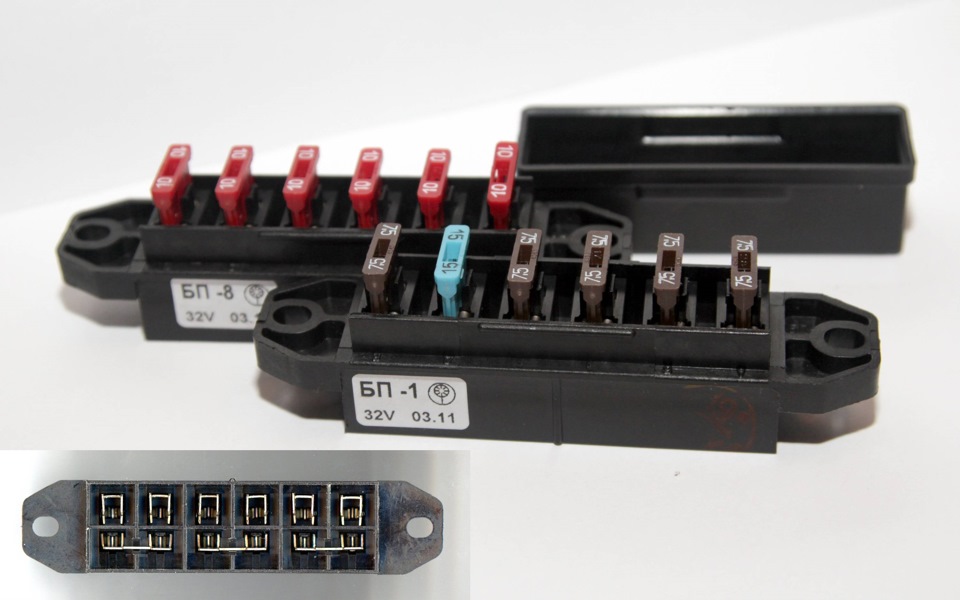

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

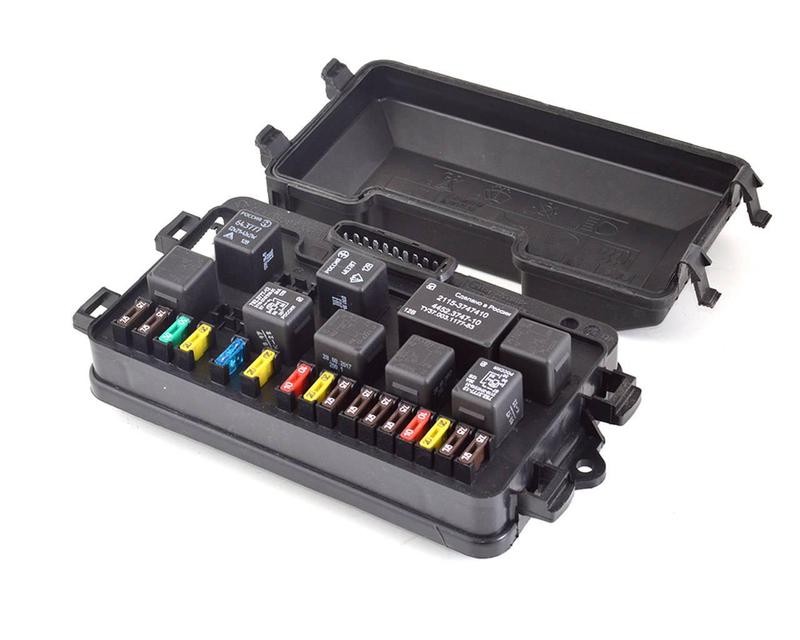

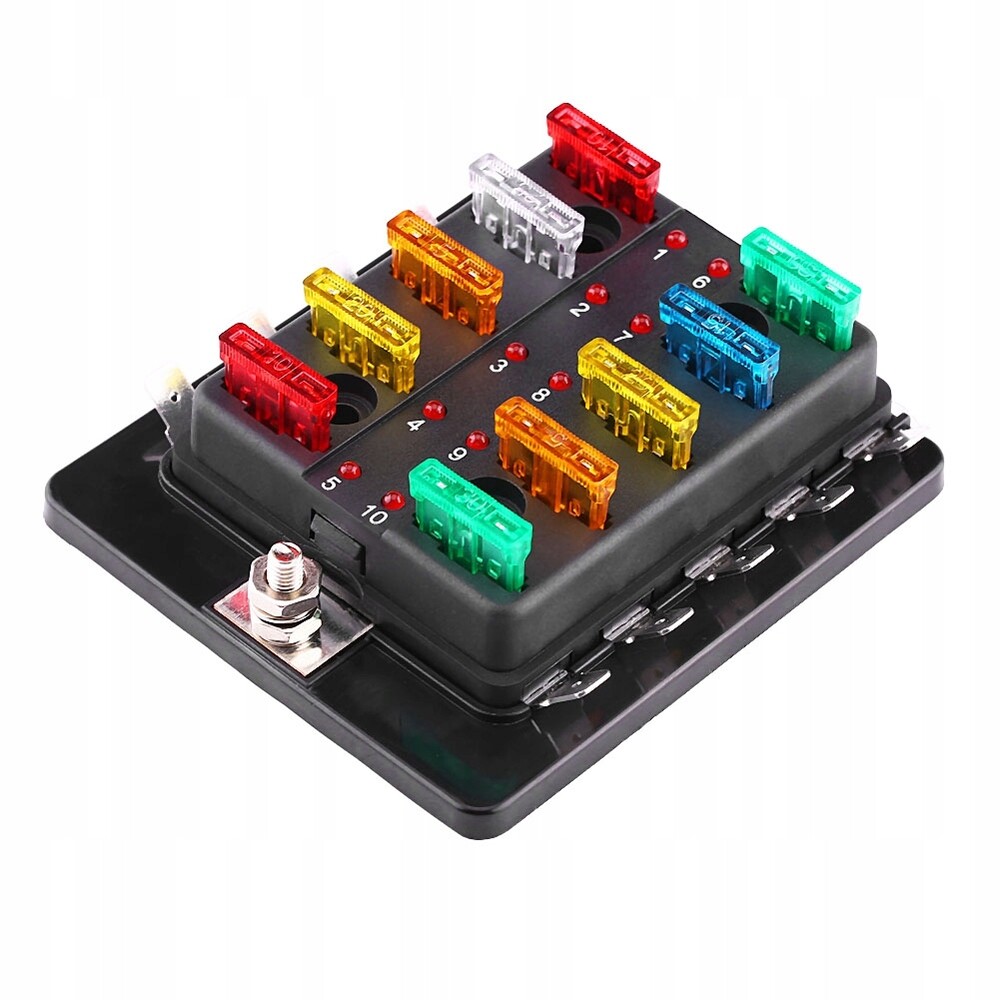

Так выглядит блок предохранителей нового образца
Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.
Автомобили с дизельным двигателем
- Установлен основной предохраняющий модуль, аналогичный , с дополнительными электропредохранителями в 5А для системы управления двигателем.
- Измененный подкапотный блок, в том числе защищаемые цепи:
- система подогрева воздуха с защитой 125А;
Схематическое устройство системы подогрева воздуха в газели
- сеть управления двигателем – 30А;
- световые приборы и кондиционер, в случае его установки – 30А;
- общая плюсовая цепь, а также подогрев двигателя – 60А;
- дополнительные предохранители на 25 и 40А для автомашин с предустановленным АБС.
Схема с размерами автомобильного предохранителя
- система подогрева воздуха с защитой 125А;
Разнообразие , как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.
Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.
Recommendations
Comments 9
406 мотор. греется генератор, плюсовой контакт на нем и провод до предохранителя. генератор новый на 100а. провод визуально нормальный. не могу понять причину. может у кого было так
W — «фазовый выход» например для подключения тахометра, сейчас никем неиспользуется, а вот про правильное подключение D+ смотри рис.9 — amastercar.ru/articles/el…equipment_of_car_11.shtml HL — контрольная лампочка с изображением акумулятора в приборке.
«B+ идет заряд D+ идет возбуждение, W — это вывод одной из фазных обмоток статора (на ней переменное напряжение). Может использоваться, например, для подсоединения тахометра или счётчика моточасов на какой-нибудь спецтехнике. На автовазовских изделиях эта клемма не особо актуальна.»
информация из инета)
D+ — на приборку, напряжение. W — на тахометр.
так, D+ yна приборку или же возбуждение?
Основная информация
Предохранители в автомобиле марки UAZ Буханка располагается в специальном монтажном блоке, а он в свою очередь располагается в коробке воздушного притока с левой стороны транспортного средства. Монтажный блок включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле. Блок предохранителей автомобиля UAZ Буханка состоит из двух линеек с предохранителями и закрепляется вся эта конструкция при помощи гайки к корпусу транспортного средства. В случае если вы примите решение снять линейки предохранителей, то вам необходимо будет отключить аккумулятор.
К основным элементам электронной схемы относятся:
- Аккумуляторная батарея;
- Электронный насос топлива;
- Фильтр очищения топливной смеси;
- Форсунки;
- Блок руководства двигателем;
- Электронная катушка зажигания;
- Свечки зажигания;
- Датчик холостого хода;
- Датчик коленчатого валика;
- Датчик заслонки воздуха;
- Тахометр;
- Моторчик вентилятора, охлаждающего радиатор;
- Управляющее реле электронного двигателя вентилятора;
- Индикатор, контролирующий работоспособность двигателя;
- Разъем диагностики.
Электросхема UAZ Буханка
При какой-либо поломке электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание. Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность. То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.
ЗМЗ-406
Кто может поспорить с тем, что большое количество перевозок осуществляется на автомобилях ГАЗа? На «Газелях» чаще всего установлен двигатель 406. Карбюраторный силовой агрегат выпускается в двух модификациях. Инжекторный – только в одной. Какие плюсы есть у данного двигателя? Он достаточно мало расходует горючего при своей высокой мощности. А также агрегат прослужит достаточно длительное время, но только лишь в том случае, если за ним будет выполнен надлежащий уход. Среди минусов особо остро чувствуется то, что двигатель восприимчив к качеству моторного масла. Если уж работает на каком-то определенном типе, то лучше особо не экспериментировать. Существует проблема заторможенной работы вентилятора, что ведет к перегреву. Система, которая должна регулировать температуру, немного нестабильна. А так как перегрев может привести к взрыву, следует внимательно следить за этим. Выпускаться эта модель двигателя стала с 1996 г. и по сей день известна как долговечный и надежный агрегат.

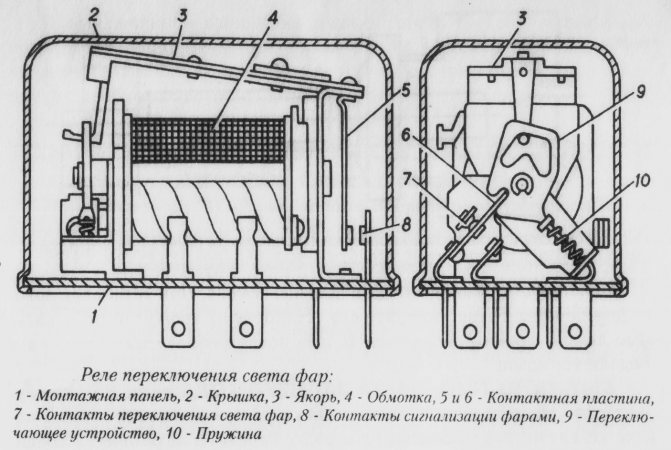

Отличие реле включения фар на «Волге»
В схеме применяется универсальные электромагнитное реле отдельно для ближнего и дальнего света, кроме автомобиля Газ 3110 в схеме которого применяется реле особой конструкции, переключающее свет фар. Электромагнитное реле состоит из одного или двух
неподвижных контактов, подвижного контакта закреплённого на якоре электромагнитной катушки и электромагнита. При подаче напряжение на выводы катушки в ней создаётся электромагнитное поле намагничивающее сердечник к которому притягивается якорь замыкая контакты.
Реле включения фар Газ 3110 так же как и универсальное реле имеет электромагнит, но к его якорю крепится не только подвижный контакт, а ещё и рычаг переключающего устройства. При переключении света фар на реле кратковременно подаётся питание, якорь электромагнитного реле притягивается замыкая дополнительные контакты дальнего света и приводя в действие переключательный механизм. После отпускания рычага переключения фар рвётся цепь на катушку электромагнита реле якорь отходит размыкая дополнительные контакты, а переключающее устройство замыкает контакты ближнего или дальнего света фар.
Не работает бензонасос газ 31105
3.9 / 5 ( 74 голоса )
Модель 3110 Горьковского автозавода была запущена в производство в 1997 году и задумывалась как более современное и усовершенствованное решение, сопоставимое с комплектацией среднего класса иномарок, при этом цена была заметно ниже.
Но как показало время, и данная модификация оказалась неконкурентоспособной, и поэтому после нескольких лет ее выпуск свернули полностью, но на дорогах ездит еще много машин рассматриваемой модели, поэтому схема проводки ГАЗ 3110 будет полезна тем, кто проводит ремонтные работы.
Таких машин в нашей стране сохранилось очень много
Признаки неисправностей бензонасоса
Основными симптомами выхода из строя бензонасоса, а также сбоев в его работе, являются:
- автомобиль заводится с трудом, двигатель работает неустойчиво, наблюдаются провалы, рывки при нажатии на педаль газа и т.д.;
- насос не качает после включения зажигания, не крутит стартер и не качает бензонасос, двигатель не запускается;
Также отмечены случаи, когда перестает качать бензонасос прямо в движении. Двигатель в подобной ситуации начинает работать со сбоями и глохнет сразу после того, как израсходуются остатки бензина в топливной магистрали. Проблема может возникать как регулярно, так и периодически.
Особенности модификации
Конструкторы учли слабые места предшественницы – ГАЗ 3102, и оснастили новую модель:
- Корректором фар с электроприводом;
- Подогревом форсунок омывателей лобового стекла;
- Двухрежимным обогревом заднего стекла.
Это потребовало изменений электропроводки, в результате чего ее дооснастили дополнительными жгутами и разъемами.
Однако, более серьезные преобразования коснулись использования бесконтактного зажигания, в результате чего:
- Подкапотная схема проводки ГАЗ 3110 была основательно переделана;
- Использование более мощных импульсов в электросети заставило конструкторов изменить контакты большинства электронных приборов (см. также схему электропроводки УАЗ 31512).
Схема электропроводки ГАЗ 3110 на инжектор с двигателем ЗМЗ-4062
Совет: при обслуживании авто своими руками, использование наждачной шкурки и любого другого абразивного материала для зачистки контактов запрещено. Дело в том, что любая инородная частичка вызывала неплотное прилегание контактов, что сразу приводило к их обгоранию и выходу из строя.
Карбюраторный двигатель
На момент выпуска ГАЗ 3110 у автопроизводителя был только один силовой агрегат, способный обеспечить автомобилю приемлемые скоростные характеристики. Это ЗМЗ-402 объемом в 2,4 л.
Он имел некоторые отличия:
- Модификация ЗМЗ-402.10 была рассчитана на работу на бензине с октановым числом 92;
- Вариант для такси и для семейства Газель был рассчитан на бензин с октановым числом 76.
Справочно: Поскольку цена бензина отличалась, а сам автомобиль был достаточно «прожорлив», то многие владельцы переделывали двигатель под 76 бензин, добиваясь снижения эксплуатационных расходов.
Инжекторный вариант
Рядный бензиновый двигатель объемом 2,3л с управляемым впрыском топлива ЗМЗ-406.2 считался более прогрессивным (см. также схему электропроводки Нива 21213).
Для улучшения его характеристик, на автомобиль устанавливалась электронная система зажигания, которая имела немало новинок для отечественного автопрома:
- Электронный блок управления (ЭБУ) с возможностью вывода кодов ошибок;
- Две катушки зажигания;
- Электронный коммутатор.
Заводская инструкция по расшифровке кодов
Несмотря на то, что все комплектующие были импортными, автопроизводитель смог освоить выпуск моторов, использовавших разные типы бензина:
- Двигатель со впрыском топлива работал на бензине с октановым числом 92;
- Карбюраторная версия мотора могла работать как на 76-м бензине (версия 406.1), так и на 92-м (версия 406.3)
Позже автопроизводитель неоднократно менял поставщиков электронных блоков, в результате чего проводка ГАЗ 3110 на инжектор имела отличия, связанные с комплектацией ЭБУ различными моделями:
- МИКАС 5.4;
- СОАТЭ;
- ИТЭЛМА VS 5.6;
- МИКАС-7.1.
Не качает бензонасос: причины и диагностика
Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания. Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет
Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.
Реле бензонасоса: устройство и основные неисправности
Реле бензонасоса – далеко не тот компонент топливной системы, который часто выходит из строя. Нередко проблемы с данным реле обнаруживаются лишь в сервисном центре, хотя неисправности легко было бы выявить даже не выходя из салона автомобиля. Мы разберемся, как устроено данное реле, как устроена схема реле бензонасоса, а также как данное устройство работает и для чего оно вообще нужно.
Начиная издалека
Отнюдь не удивительным для современной автомобильной промышленности является использование ЭБУ – электронного блока управления. Этот блок устанавливается под торпедой в автомобильном салоне и выполняет множество функций. Основной функцией является контроль работы исполнительных устройств и установленных в автомобиле датчиков. ЭБУ также «следит» за работой реле насоса подачи топлива.
Сердцем электронного блока управления является микроконтроллер. Мы не будем разбираться в особенностях различных контроллеров, но лишь скажем, что чем более новым является автомобиль, тем, вероятнее всего, более сложный и совершенный микроконтроллер использует его ЭБУ. Впрочем, у разных микроконтроллеров есть общие элементы. К примеру, порты ввода/вывода.
Как легко догадаться, они нужны для того, чтобы контроллер мог получать и отдавать сигналы. В даташитах данные порты имеют обозначения в виде букв А, В, С и так далее. Вся прелесть в том, что именно прошивка, она же программа, будет определять, какой из портов будет играть роль входящего, а какой – исходящего.
Прошивка также определит параметры работы датчиков и исполнительных элементов авто.
Ключевые функции реле бензонасоса
Так для чего же нужно реле? Одной из основных его задач является создание чего-то наподобие буферного каскада между потребителем тока в бортовой электросети и электронным блоком управления. Дело в том, что топливные насоса оборудуются двигателями постоянного тока, причем весьма мощными.
А к выходу ЭБУ нельзя подключать большую нагрузку. И именно реле позволяет создавать цепи управления, к которых будет действовать ток небольшой силы. Это однозначно применимо к автомобильным электроцепям, которые включают в себя слаботочные цепи управления и силовые провода, с которыми связаны насосы, оптика и т.п.
Что до других задач реле бензонасоса, то их довольно много:
- Обогрев лямбда-зонда. В одних системах обогрев включался вместе с включением бензонасоса, а на других для подобных задач устанавливался отдельный транзистор;
- Управление топливным насосам. А точнее, ввод насоса в работу. Дабы при включении двигателя в топливной магистрали сразу же повысилось давление, реле включает насос подачи топлива всего на пару секунд. Далее за работой бензонасоса «следят» более мощные агрегаты;
- Контроль работы пусковой форсунки. Это актуально для работы еще непрогретого двигателя. Когда двигатель «холодный» пусковая форсунка может работать 8-10 секунд, тем временем как на хорошо прогретом двигателе пусковая форсунка может проработать какие-то доли секунды;
- На автомобилях с коробкой-автоматом: управление функцией Kick-Down.
На некоторых автомобилях реле топливного насоса выполнять и еще несколько функций. К примеру, устройство может выполнять задачи ограничителя оборотов коленчатого вала. Если метонимия ДВС слишком высока, реле начинает работать на отключение электронасоса. Другая интересная функция: включение реле сразу при открытии водительской двери. Это позволяет заранее создать давление в системе подачи топлива, что способствует быстрому запуску силового агрегата.
Как видите, реле – это небольшой, но довольно важный компонент, повышающий стабильность работы нескольких автомобильных систем. Неисправности реле отрицательно сказываются на работе топливного насоса, вплоть до его выхода из строя и невозможности завести автомобиль. Впрочем, нельзя не отметить, что высокая живучесть данного элемента обусловлена хорошо проработанной схемотехникой – полный выход реле и заодно бензонасоса из строя наблюдается довольно редко.
Подробнее о неисправностях
Для начала разберемся с тем, как именно реле участвует в управлении имеющимся в авто бензонасосом. Схема имеет следующий вид:
- Попав в салон, водитель включает зажигание;
- Реле включает топливный насос примерно на 2-3 секунды, а в отдельных ситуациях и на больший промежуток времени. В топливной рампе создается оптимальное давление;
- Топливный насос отключается, о чем свидетельствует щелчок реле;
- Бензонасос может продолжить свою работу уже на запущенном моторе или же при вращении установленного в автомобиле стартера;
- Сразу после выключения зажигания и прекращении работы силового агрегата реле отключает насос через секунду или практически сразу.
Предохранители Газ 31105 крайслер и реле со схемами блоков и описанием
ГАЗ 31105 именуемый в народе Волга представляет обновленную версию модели газ 3110. Выпускался в 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году преимущественно с инжекторными двигателями. С 2006 года даже устанавливались двигатели фирмы Chrysler (крайслер). В данной статье мы покажем места расположения блоков и описание предохранителей и реле Газ 31105 крайслер, со схемами и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель. Модель ГАЗ-3102«волга ноль вторая» выполнена на общей платформе с 31105, поэтому и назначение блоков у них во многом совпадают.
В зависимости от года выпуска возможно различное исполнение блоков и назначение их элементов.
Вариант 1
Он находится в салоне, над бардачком и состоит из двух частей. Для доступа надо сдвинуть защитную полосу.
Фото — схема
Описание
Левый блок
1 | 25А Электродвигатель отопителя (климатической установки) |
2 | 15А Дальний свет правой фары |
3 | 15А Дальний свет левой фары, сигнализатор дальнего света фар |
4 | 10А Ближний свет правой фары |
5 | 10А Ближний свет левой фары |
6 | 10А Задний противотуманный огонь |
7 | 20А 2008 Радиооборудование 2005 Приборы системы впрыска |
8 | 20А Прикуриватель , реле звуковых сигналов, звуковые сигналы |
9 | 15А 2008 (Евро-3): Система управления двигателем 2008 (Евро-2): Топливный электронасос, датчик кислорода 2005: Обогрев зеркал, обмотка реле электро вентилятора |
10 | 10А 2008 (Евро-3): Топливный электронасос 2008 (Евро-2): Система управления двигателем 2005: Радиооборудование |
11 | 5А 2008 (Евро-3): Блок управления двигателем 2008 (Евро-2): Указатели поворота, реле и сигнализаторы указателей поворота 2005: Электроприводы наружных зеркал, блок экономайзера принудительного холостого хода (ЗМЗ-402), датчик кислорода (3M3-40621) |
12 | 15А Подкапотная лампа, плафон вещевого ящика, плафон салона |
13 | 10А 2008 (Евро-3): Указатели поворота, реле и сигнализаторы указателей поворота 2008 (Евро-2): Блок управления двигателем, катушки зажигания 2005: Стеклоочиститель, реле фара омывателя |
За прикуриватель отвечает предохранитель номер 8 на 20А.
1 | 25А Противотуманные фары |
2 | 15А Блок управления отопителем (климатической установкой), реле обогрева заднего стекла, обогрев заднего стекла (1 режим), дополнительный отопитель |
3 | 15А Датчик спидометра, приборы, сигнализаторы, свет заднего хода, реле электро вентилятора |
4 | 10А Сигналы торможения |
5 | 10А Аварийная сигнализация |
6 | 10А Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней |
7 | 20А Обогрев заднего стекла (2 режим), плафоны салона, задней двери, фара поворотная (мед. автомобиль) |
8 | 20А Стекло подъёмники |
9 | 15А 2008: Стеклоочиститель, реле фара омывателя 2005: Катушки зажигания |
10 | 10А Анти блокировочная система тормозов ABS |
11 | 5A 2008: Электропривод и обогрев наружных зеркал 2005: Указатели поворота, реле и сигнализаторы указателей поворота |
12 | 15A Блокировка замков |
13 | 10A Правые габаритные огни, электро корректор фар, освещение: багажника, номерного знака, приборов, прикуривателя, переключателей, фонари медицинского знака, такси |
Вариант 2
Расположен в салоне под панелью приборов, со стороны водителя за защитной крышкой.
Схема
Обозначение
Верхний блок
1 | 25А Электродвигатель отопителя (климатической установки) |
2 | 15А Дальний свет правой фары |
3 | 15А Дальний свет левой фары, сигнализатор дальнего света фар |
4 | 10А Ближний свет правой фары |
5 | 10А Ближний свет левой фары, сигнализатор ближнего света фар |
6 | 10А Задний противотуманный огонь |
7 | 20А Радиооборудование |
8 | 20А Прикуриватель , реле звуковых сигналов, звуковые сигналы, комбинация приборов, часы |
9 | 15А Евро-3 Система управления двигателем, диагностический разъем Евро-2: Топливный электронасос, датчик кислорода (ЗМЗ-40621) |
10 | 10А Евро-3 Топливный электронасос Евро-2: Система управления двигателем, диагностический разъем |
11 | 5А Евро-3: Блок управления двигателем Евро-2: Указатели поворота, реле и сигнализаторы указателей поворота |
12 | 15А Подкапотная лампа, плафон вещевого ящика, плафон салона |
13 | 10А Блок управления двигателем, катушки зажигания (ЗМЗ-40621) |
