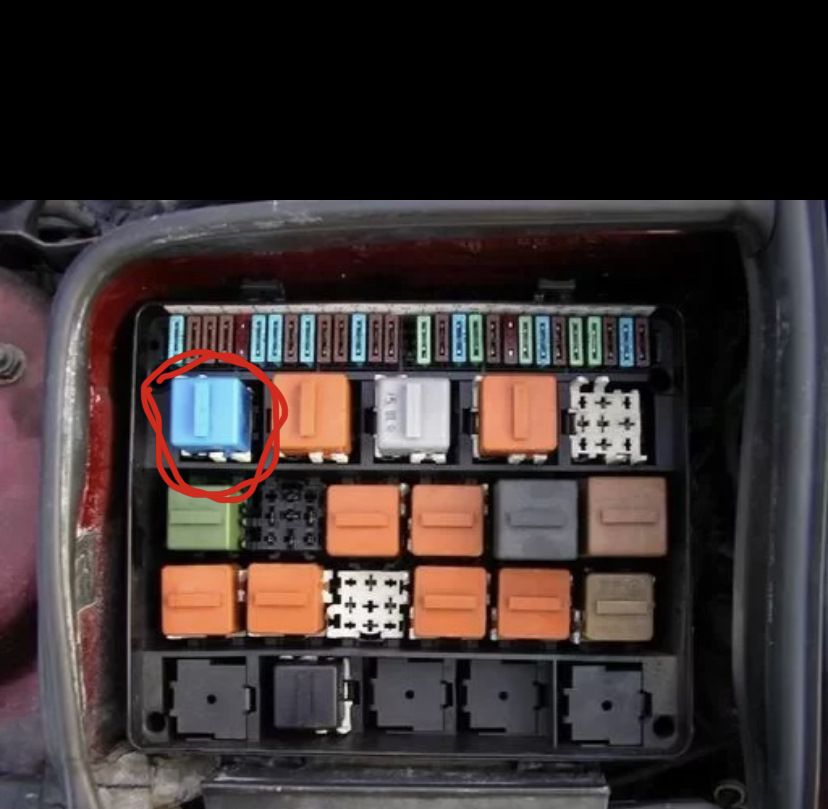

Где стоит реле бензонасоса
Чтобы ответить на вопрос, где находится реле бензонасоса, нужно точно знать марку и модель автомобиля. Местом установки на разных авто является область возле блока управления впрыском, решение может устанавливаться под приборной панелью возле блока предохранителей и т.д.
Часто при необходимости самостоятельного ремонта автолюбители интересуются, где находится реле бензонасоса ваз 2110 инжектор. На указанной модели расположение реле бензонасоса выполнено возле левой ноги пассажира под торпедо. Следует добавить, что рядом также установлен предохранитель топливного насоса.
Замена и ремонт на БМВ в кузове Е34 топливного насоса

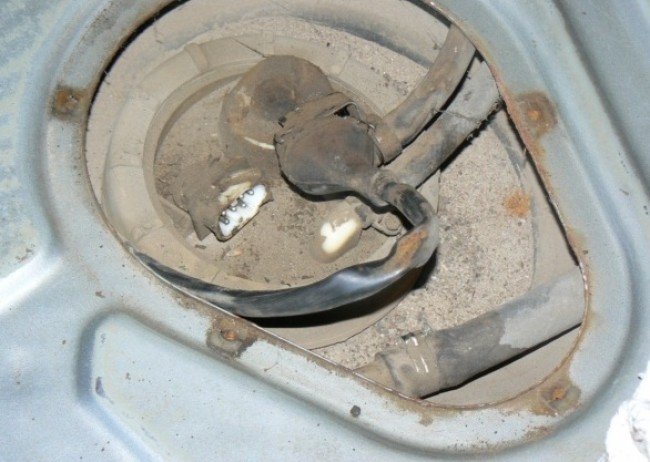

Для того чтобы начать ремонт нужно снять насос с автомобиля, необходимо открыть багажник и снять коврик, покрывающий его пол. Под ним находится специальный технический лючок.
- Отверните винты крепления лючка.
- Отсоедините топливные шланги.
- Отсоедините электроштекер, сдвинув его фиксатор вбок.
- Отверните пластмассовую гайку-кольцо.
- Выньте датчик топлива в сборе с электронасосом.
- Проверяем плотность соединения, состояние патрубков и сетчатого фильтра, расположенных в общем корпусе. При необходимости заменяем или прочищаем элементы. Если требуется замена насоса, то нужно продолжить разборку.
- Отсоединяем патрубки от возвратного и подающего штуцеров насоса.
- Отсоединяем провода электропитания.
- Снимаем насос.
При обратной установке, необходимо тщательно проверить герметичность соединений и целостность электропроводки. Рекомендуется заменить хомуты и уплотнительное кольцо. Хотя, как показывает практика, кольцо практически никогда не требует замены.
При установке всей конструкции в бак, выровняйте ее относительно топливных трубок и только потом затяните пластмассовую гайку. После сборки, не закрывая технический лючок, заведите двигатель и проверьте герметичность соединений.
Как видно из вышеизложенного руководства, произвести ремонт БМВ Е34 в топливной системе, не так уж и сложно. Его может произвести любой автовладелец, не имеющий специальных навыков и инструмента.
Самое главное при выполнении ремонта, соблюдать правила безопасности, так как все работы связаны с неизбежным протеканием горючего. Обязательно протрите после установки все соединения и места, где произошло подтекание бензина, особенно вблизи электроразъемов.
При своевременном техническом обслуживании, использовании качественных запчастей и материалов топливная система автомобиля не доставит никаких хлопот.
Живые данные
В модуле EKPS вы можете отображать данные в реальном времени от различных датчиков, которые взаимодействуют с модулем EKPS.
- Фактическая скорость топливного насоса, об/мин
- Количество заданных значений подачи по шине CAN от двигателя, л/ч
- Указанная скорость подачи, топливный насос, л/ч
- Заданная скорость, блок топливного насоса, об/мин
- Ток на топливном насосе (А)
- Напряжение на топливном насосе, клемма 15, клемма 30 (Вольт)
Коды неисправностей
Существуют сотни кодов неисправностей, которые можно сохранить в модуле BMW EKPS. Ниже приведены некоторые примеры кодов, хранящихся в модуле BMW EKPS.

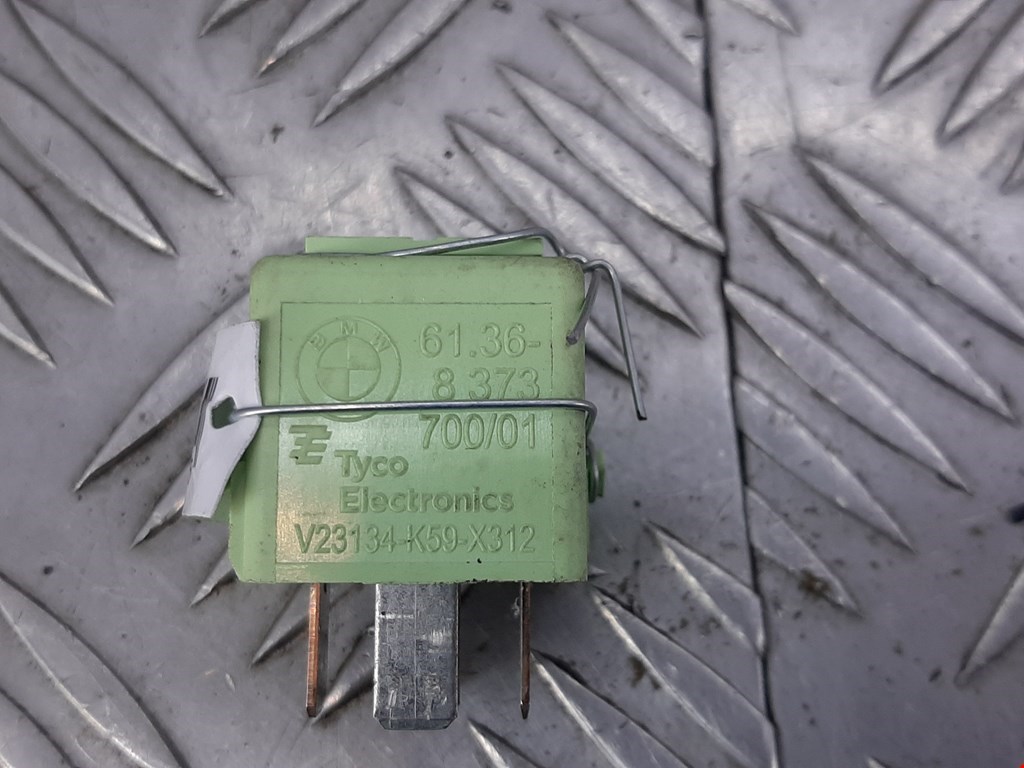

Реле топливного насоса является электронным компонентом, который встречается практически на всех автомобилях, оснащенных двигателем внутреннего сгорания. Он часто находится в блоке предохранителей, расположенном в отсеке двигателя, и выполняет функцию основного электронного переключателя, который управляет питанием топливного насоса. Реле топливного насоса обычно управляется модулем управления зажиганием или трансмиссией и при включении подает ток на топливный насос, чтобы он мог функционировать. Поскольку реле топливного насоса управляет питанием топливного насоса, любые неисправности в нем могут вызвать проблемы с топливным насосом, которые могут вызвать проблемы с управляемостью автомобиля. Обычно неисправное или неисправное реле топливного насоса вызывает несколько симптомов, которые могут предупредить водителя о проблемах.
1. Двигатель глохнет
Одним из первых симптомов проблемы с реле топливного насоса является внезапно заглохший двигатель. Если у реле топливного насоса есть проблема во время работы автомобиля, оно отключит питание топливного насоса, что приведет к остановке двигателя. Неисправное реле может привести к перезапуску автомобиля через некоторое время, а полностью неисправное реле — нет.
2. Двигатель не запускается
Еще одним признаком неисправного реле топливного насоса является то, что двигатель не запускается. Если реле топливного насоса выходит из строя, топливный насос останется без питания. Двигатель может по-прежнему заводиться при повороте ключа, однако он не сможет запуститься из-за недостатка топлива. Этот симптом также может быть вызван целым рядом других проблем, поэтому настоятельно рекомендуется правильно диагностировать автомобиль.
3. Нет шума от топливного насоса
Другим симптомом, который может намекает на проблему с реле топливного насоса, является отсутствие шума от топливного насоса, когда ключ включен. Большинство топливных насосов издают тихий гул или хныканье, которые можно услышать изнутри автомобиля, если их внимательно слушать, или снаружи автомобиля рядом с топливным баком. Если реле топливного насоса выходит из строя, оно отключает питание топливного насоса, что делает его неработоспособным и, следовательно, отключает звук при включении зажигания.
Хотя реле топливного насоса является очень простым компонентом, оно играет очень важную роль в правильной работе автомобиля. Если на вашем автомобиле наблюдаются какие-либо из перечисленных выше симптомов, или вы подозреваете, что у вашего реле топливного насоса возникла проблема, обратитесь к профессиональному технику для осмотра автомобиля, чтобы определить, следует ли заменить компонент.
Реле бензонасоса представляет собой устройство, которое обеспечивает подачу и прекращение электропитания на бензонасос по команде ЭБУ. Устройство полностью отвечает за управление топливным насосом, а также выполняет отдельные дополнительные функции, что зависит от конкретной марки и оснащения автомобиля. Например, на машинах с автоматической трансмиссией при необходимости активировать режим кик-даун (интенсивное ускорение) задействуется указанное реле.
Bmw e34 предохранители и реле
BMW E34 — очередная модификация кузова BMW 5 серии. Выпускалась эта серия в 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994 и 1995 годах. Мы рассмотрим места расположения блоков реле и предохранителей бмв е34 и предложим оригинальную электросхему для этой серии машин.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
На БМВ Е34 бывают две версии электропроводки High Version и Low Version (рассматривая модели с мотором М50 либо с электроникой управления двигателем Siemens или Bosch). Основным отличием является установленная система самодиагностики — приборная панель снабжена дисплеем с бегущей строкой.
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,0,0,0 —>
Так же версию можно определить посмотрев на блок предохранителей под капотом. Если в нижних рядах стоят большие блоки CCM (Check control module) и LKM (Light control module) то это High Version, если же там обычные квадратные реле – то это версия Low.
p, blockquote 5,0,0,0,0 —>
Привод
Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки
Замена предохранителей на bmw e34
На подготовительном этапе проверяем наличие:
- Комплекта новых модулей, реле – прерывателей;
- Отвертки с плоским наконечником;
- Пластикового пинцета для извлечения модулей с посадочного места;
- Дополнительного освещения.
Последовательность действий при замене в моторном отсеке:
- Устанавливаем техническое средство на платформу, фиксируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
- Глушим двигатель, открываем капот, в правой части отсека, ближе к жабо расположен пластиковый корпус с монтажным блоком;
- Открываем пластиковую крышку, пинцетом извлекаем модуль по порядковому номеру;
- На место неисправного элемента вставляем новый, закрываем корпус.
Водителю на заметку!!! Работы по замене модулей сети проводите после того, как отключили силовые клеммы от аккумуляторной батареи.
Установка новых предохранителей в салоне автомобиля:
- Открываем задний ряд дверей. Отщелкиваем диван, предварительно подняв два фиксатора по бокам. Извлекаем сиденье из салона машины;
- Справа расположен монтажный блок с реле – прерывателями. Чтобы заменить неисправные элементы необходимо извлечь реле из посадочного гнезда;
- На штатное место вставить новые прерыватели, после чего установить сиденье вновь.
На практике, реле – коммутаторы служат дольше предохранителей, их меняют редко. В основном, после деформации кузова, лобового столкновения, аварией.
Мастера сервисных центров рекомендуют проверять монтажный блок в моторном отсеке на наличие влаги после длительных поездок по лужам. Просушите, продуйте сжатым воздухом по мере необходимости. Не допускайте образования, скопления конденсата в пластиковом корпусе.
Покупайте запасные части, расходные материалы в сертифицированных точках продажи, официальных представительствах, дилерских центрах.
Средний ресурс эксплуатации предохранителей, реле — прерывателей на БМВ — 70 тыс. км, и более.
Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке
Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.
Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.
Блок предохранителей и реле под капотом BMW E60
Находится в моторном отделении ближе к лобовому стеклу.
Общая схема элементов блока
Описание
| 1 | Электронный блок управления двигателем |
| 2 | — |
| 3 | Реле блока управления высотой подъема клапана |
| 4 | Реле обогревателя системы вентиляции картера |
| 5 | Реле электродвигателя очистителя лобового стекла |
| 6 | Реле насоса системы подачи воздуха навыпуск |
| 7 | Реле системы управления двигателем |
| F1 | (30А) Управление двигателем |
| F2 | (30А) Управление двигателем |
| F3 | (20А) |
| F4 | (30А) |
| F5 | (30А) Управление двигателем |
| F6 | (10А) Управление двигателем |
| F7 | (40А) Управление двигателем |
| F8 | (30А) |
| F10 | (5А) Обогреватель системы вентиляции картера |
Основной блок предохранителей в салоне бмв е30
Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.
Внешне выглядеть должно так.
Слева вверху должна располагаться брошюра с точным описанием предохранителей.
Подробное описание (нумерация с лева на право, одни из вариантов)
| F1 | (50А) Электронный блок управления ABS |
| F2 | (60А) |
| F3 | (40А) Резистор электродвигателя вентилятора отопителя |
| F4 | — |
| F5 | (50А) Блок управления освещением |
| F6 | (50А) Блок управления освещением |
| F7 | (50А) |
| F8 | (60А) |
| F9 | (60А) |
| F10 | (30А) |
| F11 | (5А) |
| F12 | (30А) |
| F13 | (30А) Блок управления раздаточной коробкой |
| F14 | (30А) Электропривод сиденья |
| F15 | (5А) |
| F16 | (30А) Реле электродвигателя очистителя лобового стекла |
| F17 | (5А) Блок управления электрооборудованием рулевой колонки |
| F18 | (30А) |
| F19 | — |
| F20 | (20А) Дополнительный отопитель |
| F21 | (30А) Электропривод сиденья |
| F22 | (30А) |
| F23 | — |
| F24 | (30А) |
| F25 | (30А) Электронный блок управления ABS |
| F26 | (20А) — |
| F27 | (30А) |
| F28 | (20А) Блок управления электрооборудованием рулевой колонки |
| F29 | (10А) |
| F30 | (20А) Топливный насос |
| F31 | (30А) Электропривод сиденья |
| F32 | (10А) |
| F33 | (30А) Электропривод сиденья |
| F34 | (20А) Мультимедийный блок управления |
| F35 | (5А) Система навигации |
| F36 | (7,5А) |
| F37 | (5А) Телефон |
| F38 | (5А) CD-чейнджер |
| F39 | — |
| F40 | (10А) DVD-чейнджер |
| F41 | (7,5А) Блок управления комбинацией приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
Второй вариант
Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.
Реальное фото блока в багажном отделении бмв е60
Оригинальное описание выглядит примерно так.
Таблица с расшифровкой
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
Дополнительная информация
Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.
Возможно, полезно будет ознакомится с примером замены реле бензонасоса.
vsepredohraniteli.ru
Проверка реле бензонасоса своими руками
В начале проверки необходимо добраться до следующих элементов: предохранитель насоса и его реле. Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель. Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя.
Самым простым способом проверки является установка заведомого рабочего устройства. Также в списке общих способов проверки реле бензонасоса своими руками можно выделить такой, когда контрольная лампа подключается вместо реле. После включения зажигания лампочка должна загораться. Также во время диагностики можно поставить перемычку на выводы. Если после поворота ключа зажигания бензонасос начал работать, тогда это указывает на неисправность в устройстве управления топливным насосом.
Теперь рассмотрим еще один доступный способ проверки на примере автомобиля ВАЗ 2110. Само реле топливного насоса в указанной модели находится около предохранителя.
Для проверки понадобится мультиметр или наличие контрольной лампочки не больше 0.25 А. Далее следует поочередно промерять напряжение на управляющих выводах устройства, параллельно фиксируя контакт на массу
Данный способ позволяет точно определить, нужна ли замена реле бензонасоса.
В том случае, если контрольная лампа не загорается, предохранитель насоса исправен или заменен на заведомо рабочий, тогда следует уделить внимание проводке от реле до ЭБУ. Параллельно не следует исключать возможность сбоев в работе блока управления двигателем.
Напоследок добавим, что элемент может также отказываться работать или залипать после сбоев или неквалифицированной установки автосигнализации/иммобилайзера. Дело в том, что охранные и противоугонные системы с функцией блокировки запуска двигателя часто основываются на том, что прерывают подачу питания на бензонасос. В этом случае данные системы необходимо диагностировать отдельно.
Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса.
Назначение, особенности конструкции, место установки регулятора давления топлива инжекторного двигателя. Признаки неисправностей РДТ, проверка устройства.
Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.
Как снять блокировку запуска двигателя. Проверка случайной активации иммобилайзера и способы отключения. Диагностика возможных неисправностей сигнализации.
Причины свиста и повышенного шума во время работы бензонасоса, перегрев насоса. Как самому провести диагностику и устранить поломку. Советы и рекомендации.
Механический и электрический бензонасос, конструкция и принцип действия устройства, виды насосов и основные неисправности, особенности эксплуатации
Одним из важнейших элементов системы питания инжекторного бензинового двигателя является электрический бензонасос, который находится в топливном баке автомобиля. Топливный насос накачивает горючее в систему из бензобака, создавая определенное давление.
Специалисты по ремонту автомобилей выделяют следующие распространенные проблемы топливной системы, которые связаны с топливным насосом:
- плохо качает бензонасос и не создает нужного давления;
- бензонасос не качает при включении зажигания;
С учетом того, что топливный насос является электромеханическим устройством, самые популярные неисправности бензонасоса связаны как с механической, так и с электрической частью. Далее мы рассмотрим, какие признаки указывают на поломку бензонасоса и почему перестает качать бензонасос частично или полностью.
Признаки и симптомы неисправности реле топливного насоса
Начнем с того, что управление бензонасосом через реле происходит по следующей общей схеме:
- водитель вставляет ключ в замок и включает зажигание;
- после включения зажигания реле включает бензонасос на 2-3 секунды, что необходимо для создания давления в топливной рампе.
- затем можно услышать характерный звук, так как щелкает реле бензонасоса, которое отключило топливный насос;
- последующая работа бензонасоса будет возможна при 2 условиях: вращение двигателя стартером во время запуска и дальнейшая самостоятельная работа уже запущенного мотора.
- после выключения зажигания и остановки двигателя реле отключает бензонасос сразу или через 1 секунду.
Также на некоторых машинах устройство служит своеобразным ограничителем оборотов двигателя. Если обороты ДВС приблизились к максимальным и начинают превышать допустимый порог, происходит отключение бензонасоса через реле. Подача бензина прекращается, обороты снижаются, после чего элемент снова подает питание на насос.
Необходимо дополнительно отметить, что на некоторых моделях ТС бензонасос включается не после поворота ключа в замке зажигания, а в момент открытия водительской двери. Такое решение позволяет быстро запустить мотор, так как обеспечивает создание необходимого рабочего давления в топливной системе заранее. Другими словами, насос нагнетает бензин до того момента, как водитель решит вставить ключ и завести двигатель.
Если возникают неисправности реле, тогда питание на бензонасос может не подаваться. Вторым вариантом является то, что насос жужжит или гудит постоянно, то есть не отключается через несколько секунд после создания необходимого давления в топливной магистрали. В первом случае двигатель зачастую завести не удается, так как насос не качает и в топливной рампе нет бензина. Во втором случае происходит залипание реле бензонасоса (не срабатывает реле бензонасоса) и расходуется заряд АКБ на постоянное вращение моторчика топливного насоса. Добавим, что на некоторых авто запуск мотора возможен даже при условии определенных сбоев работе элемента, так как схема подключения реле насоса позволяет устройству работать во время прокручивания стартером.
Проверка бензонасоса и проводки в бмв е39
Топливная помпа находится в баке. Для доступа к ней необходимо снять нижнюю часть заднего дивана. Спинку можно не трогать, она не будет мешать. Бензонасос следует закрыть металлической крышкой с резиновым уплотнителем. Она крепится 3 винтами. Открутить их можно с помощью крестообразной отвертки.
Под крышкой к насосу идёт два шланга и провода. Для проверки проводки можно использовать мультиметр или простой тестер из лампочки на 12 вольт. Отключаем фишку. Подключаем тестер к двум самым толстым проводам и пробуем крутить стартер. Если лампочка зажглась, то с проводкой всё в порядке – надо менять топливный насос.
Бмв 5 (е34). предохранители, установленные в моделях 525i -м5 («high-version»)
| N | Ток, А | Защищаемая цепь |
| 1 | 15 | Выключатель стоп-сигналов, схема контроля тормозной системы. ABS. тахометр, модуль освещения, Tempomat |
| 2 | 7,5 | Переключатель наружного освещения (контакт 56). модуль дальнего света фар |
| 3 | 7,5 | Выключатель противотуманных фар, модуль освещения (реле включения противотуманных фар), переключатель указателей поворота, выключатель сигнализации дальним светом фар |
| 4 | 7.5 | Модуль освещения (стояночный и габаритный огонь слева) |
| 5 | 10 | Модуль освещения (стояночный и габаритный огонь справа, фонари освещения номерного знака), затенение внутреннего зеркала заднего вида, подсветка прикуривателя, коробки для кассет, зеркала, выключателя обогревателя сиденья и переключателя привода поясничного упора |
| 6 | 7,5 | Указатели поворота и аварийная сигнализация |
| 7 | 15 | Противотуманные фары |
| 8 | 7,5 | Правый и левый противотуманные огни |
| 9 | 15 | Реле включения звуковых сигналов, блок управления компрессором кондиционера, дополнительный водяной насос системы кондиционирования |
| 10 | 7.5 | Левая фара ближнего света |
| 11 | 7.5 | Правая фара ближнего света |
| 12 | 15 | Подогреватель форсунок омывателя. выключатель фонарей заднего хода, регулировка наружных зеркал заднего вида (переключатель) |
| 13 | 7,5 | Левая фара дальнего света |
| 14 | 7,5 | Правая фара дальнего света |
| 15 | 7.5 | Реле включения стеклоочистителя, бортовой компьютер, стояночный обогрев |
| 16 | 30 | Обогреватель переднего сиденья, привод поясничного упора |
| 17 | 7.5 | Комбинация приборов (контрольная лампа разряда батареи, контрольные лампы, основной модуль), бортовой компьютер, указатель передач |
| 18 | 15 | Радиоприемник (антенный усилитель), инфракрасный модуль, привод регулировки сидений, радиотелефон |
| 19 | 30 | Вентилятор отопителя |
| 20 | 7.5 | Комбинация приборов, бортовой компьютер, таймер, стояночный обогрев, обогреватель |
| 21 | 30 | Освещение салона, багажника, вещевого ящика; разъем заряда батареи |
| 22 | 30 | Регулятор прижима щеток очистителя ветрового стекла, система очистки ветрового стекла |
| 23 | 7.5 | Топливный насос |
| 24 | 15 | Система регулирования температуры в салоне |
| 25 | 30 | Дополнительный вентилятор (скорости 1 и 2) |
| 26 | 30 | Прикуриватель |
| 27 | 30 | Электромагнитный клапан отопителя. аудиосистема Hi-Fi с усилителем мощности |
| 28 | 15 | Система Servotronic |
| 29 | 7.5 | Блок управления компрессором кондиционера, реле включения дополнительного вентилятора, блок управления системы ABS |
Частые ошибки и их последствия
Основные ошибки при установке и замене автомобильных предохранителей в цепи:
Нельзя увеличивать номинал предохранителя, не произведя расчет необходимого сечения проводников в цепи. Если провода не выдержат большие токи, они могут перегреться, что приведет к короткому замыканию и возгоранию.
Необходимо заменять предохранитель на исправный такого же типа. Если установить другого типа, могут перегреваться контактные зоны гнезда предохранителя, что также может привести к воспламенению.
Ни в коем случае нельзя устанавливать «жучок». Если предохранитель «вылетел», значит, в цепи уже есть проблемы, возможно, короткое замыкание. Жучок с большой вероятностью приведет к оплавлению проводки. Лучше временно взять исправный предохранитель такого же номинала из второстепенной цепи в блоке предохранителей, например, от печки, обогревателя заднего стекла, противотуманок и т.д. Наборы предохранителей можно купить на ближайшей АЗС.
Некоторые автолюбители при увеличении частоты перегорания определенного предохранителя увеличивают (иногда в два раза) его номинал. Это может привести к отказу блока, который он обслуживает. В такой ситуации необходимо разобраться с причиной, а не следствием.
Основные различия в проводке на автомобилях БМВ Е34 High Version и Low Version
Популярность 5-го поколения BMW E34 связана с запоминающейся внешностью и большим количеством инновационных технологий, среди которых:
- от 5 до 7 положений регулировок водительского кресла;
- покатая линия крыши с улучшенной аэродинамикой;
- комфортная подвеска;
- низкий уровень шума;
- штатная АБС и ГУР в любой комплектации;
- расширенный список опций.
В 1990 г. на БМВ E34 начали устанавливать 6-цилиндровые двигатели М50 взамен используемых ранее М20.
В 1991 г. появилась первая полноприводная модель 525iX, а в 1992 г. – универсалы Touring 520i и 525. Производство модельного ряда Е35 продолжалось до 1995 г.
7.3.6. Генератор — общие сведения
Автомобиль BMW 5-й серии имеет генератор переменного тока. В зависимости от модели автомобиля и его оборудования могут быть установлены генераторы номинальной силы тока 80 и 140 А.
Генератор приводится в движение двигателем через клиновой ремень. Ротор и статор генератора имеют обмотки (у ротора обмотка возбуждения).
Электрический ток к обмотке возбуждения ротора поступает через щетки и контактные кольца и создает в генераторе электромагнитное поле.
Электромагнитное поле ротора при его вращении меняет положение, в результате чего в обмотках статора образуется электрический ток.
Так как аккумуляторная батарея заряжается только постоянным током, переменный ток преобразуется в постоянный с помощью выпрямителя, находящегося на диодной плате. Регулятор напряжения изменяет ток заряда путем включения и выключения тока возбуждения, в зависимости от степени разряженности аккумуляторной батареи. При этом регулятор поддерживает постоянным рабочее напряжение 14 В, независимо от числа оборотов двигателя.
Полная задница с машиной :(+ дело не в бензонасосе
Проверили сначала -напряжение есть, топливо не идёт.. значит бензонасос решили. Поменяли. Новый не работает. Вытащили, стали разбираться. Короче, на фишке, которая сверху в датчик уровня втыкается напряжение приходит 10.9 — 11.8 (с учётом что машина долго стояла — имхо нормально, стартер крутит бодро). Все провода датчика уровня на всех соединениях прозваниваются. КЗ нет. Одевают фишку на датчик уровня и. напряжение пропадает! (когда стертер крутишь). Разобрали всё сзади, проверили кабели под полом.. разобрали в ногах водителя.. удалили секретку (на случай). напрямую провода собрали — та же фигня. Под нагрузкой бензонасоса пропадает напряжение (нпарямую от аккумулятора давали 12В бензонасосу — гудит). Становится ровно ноль!
Мастера копались на 2 часа позже окончания рабочего дня. Оставил машину на весь след день. Представляю какой выкатят счёт.. час работы — 1 тыс руб
Предлагают уже напрямую кидать новый кабель от реле бензонасоса.
Странные «мастера». > Короче, на фишке, которая сверху в датчик уровня втыкается напряжение приходит 10.9 — 11.8 (с учётом что машина долго стояла — имхо нормально, стартер крутит бодро). Все провода датчика уровня на всех соединениях прозваниваются. КЗ нет. > Одевают фишку на датчик уровня и. напряжение пропадает! (когда стертер крутишь).
Твои мастера с этого начать должны были, а не насос менять. Провод перегнило, на участке от насоса, до входа в салон под задним сиденьем. В подобной ситуации, два года назад нашел этот провод в салоне, под задним сиденьем, обкусил и кинул к насосу через багажник — лючек. То есть исключил часть насосной проводки на улице. Насос до сих пор тот же Потом еще натыкался в сети на описание подобной проблемы, к примеру на сайте FunCar»a http://www.funcar.ru): ========================================= Е34 Довольно экзотическая неисправность, но две машинки было за пару лет. Обрыв проводки к бензонасосу под задним сидением (на улице) проводка перебивается балкой заднего подрамника (видимо из-за износа гуммилагеров). =========================================
Вообще конечно забавно, что там твои мастера несколько часов искали, при описанных тобой симптомах (пропадание напряжения под нагрузкой), но флаг в руки, расскажи что еще они найдут
Источник
BMW 5 (E34) | Снятие и установка монтажных блоков предохранителей и реле | БМВ 5
| Описание процедур снятия и установки монтажных блоков, совмещенных с модулями SAM приведено в Разделе Снятие и установка модулей управления. |
- Главный монтажный блок предохранителей (слева под панелью приборов)
- Детали установки главного монтажного блока предохранителей (1 из 2)
- Детали установки главного монтажного блока предохранителей (2 из 2)
Пояснения по отсоединению от монтажных блоков электропроводки приведены в Разделе Отсоединение и подсоединение электропроводки монтажных блоков и модулей управления. |
- Выверните болты (2) крепления монтажного блока (F34).
- Отпустите контргайку (6) с задней стороны блока (F34) и отсоедините от последнего электропроводку контура 30), — при установке контргайку следует заменить.
- Снимите монтажный блок (F34).
- Выверните болты (3) и снимите монтажный блок (F2) на 8 предохранителей.
- Установка производится в обратном порядке, — при соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
- В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
Монтажный блок, установленный в правом переднем ножном колодце
|
|
|
Монтажный блок, установленный в задней части центральной консоли
|
| При установке скобы должны быть посажены строго в определенное положение на удалении (2) от края полоза. |
- Сдвиньте правое сиденье вперед до упора.
- Выверните крепежные винты (1) и, потянув в указанном стрелкой направлении, снимите крышку (2) сзади на правой стенке консольной сборки.
Монтажный блок, помещающийся в ящике под установку аккумуляторной батареи
Монтажный блок помещается под крышкой в заднем ножном колодце. Входящие в состав блока предохранители в замене, как правило, не нуждаются и в случае выхода их из строя следует обратиться за помощью к специалистам фирменной СТО Mercedes-Benz.
Держатель реле в багажном отделении
Детали установки держателя реле в багажном отделении
|
|
Особенности подключения реле бензонасоса
Подключение реле бензонасоса в автомобиле BMW E34 имеет свои особенности, которые необходимо учитывать при замене или установке нового реле
Важно провести подключение правильно, чтобы обеспечить надлежащую работу бензонасоса и безопасность автомобиля
1. Выбор типа реле
Перед подключением реле бензонасоса необходимо выбрать подходящий тип реле. Обычно в автомобилях BMW E34 устанавливаются электромеханические реле. Они надежны и имеют достаточно высокую мощность для работы с бензонасосом.
2. Монтаж
Реле бензонасоса монтируется на специальную пластину или крепится внутрь блока предохранителей. Перед монтажом необходимо убедиться в правильном подключении всех проводов. Реле должно быть надежно закреплено, чтобы исключить его перемещение или повреждение в процессе эксплуатации.
3. Подключение проводов
При подключении реле бензонасоса необходимо обратить внимание на правильность соединения проводов. Обычно реле имеет несколько контактов – для подключения питания, массы и управляющего сигнала
Провода должны быть надежно закреплены и изолированы от корпуса автомобиля.
4. Замена реле
Если реле бензонасоса вышло из строя, необходимо правильно заменить его
Важно убедиться в том, что новое реле имеет такие же параметры и характеристики, как и старое реле
При замене следует осторожно отсоединить старое реле, установить новое на его место и правильно подсоединить провода
5. Проверка работы
После подключения и замены реле бензонасоса необходимо провести проверку его работы. Для этого можно включить зажигание и внимательно прослушать работу бензонасоса. Он должен запуститься и работать без шумов или других аномалий.
6. Регулярное обслуживание
Для поддержания надлежащей работы реле бензонасоса рекомендуется периодически проводить его обслуживание. Это может включать в себя очистку контактов реле от грязи или окислов, проверку состояния проводов и их замену при необходимости.
Важно помнить, что неправильное подключение или эксплуатация реле бензонасоса может привести к неисправности системы питания автомобиля и повреждению бензонасоса. Поэтому рекомендуется доверить проведение работ профессионалам или следовать инструкциям производителя
