Модуль термостата бензинового двигателя Z 18 XER DOHC-I Opel Astra

Бензиновый двигатель Z 18 DOHC-I оснащен модулем термостата, представляющим собой легкую пластмассовую конструкцию.

Подключение термостата идентично для всех двигателей третьего поколения.

Термостат с трехмерной регулировочной характеристикой, который является элементом системы управления температурой двигателя, заимствован у конструкции бензинового двигателя Z 16 XEP.

Использование пластмассы для корпуса модуля термостата позволило значительно улучшить циркуляцию охлаждающей жидкости.

С помощью термостата с трехмерной регулировочной характеристикой устанавливаются различные рабочие температуры охлаждающей жидкости, которые соответствуют работе двигателя с учетом расхода топлива, выходной мощности и срока службы.

При увеличении температуры охлаждающей жидкости в режиме частичных нагрузок система управления температурой двигателя уменьшает среднее давление трения и потерю тепла через стенки, что позволяет снизить расход топлива.

Существует два температурных уровня.

105 °C – уровень температуры охлаждающей жидкости для холостого хода и средних нагрузок. Он регулируется термически посредством элемента расширения в термостате.

Рис. 2.32. Модуль термостата: 1 – подключение клапана – подогрев дроссельного патрубка; 2 – питающий трубопровод – подогрев дроссельного патрубка; 3 – датчик – температура охлаждающей жидкости; 4 – канал подключения – возвратная трубка теплообменника системы отопления салона; 5 – канал подключения – линия питания теплообменника системы отопления салона; 6 – подключение – разъем жгута проводов термостата с трехмерной регулировочной характеристикой; 7 – канал подключения – возвратная трубка радиатора

90 °C – уровень температуры охлаждающей жидкости для средних и полных нагрузок. Он регулируется электрически нагревательным элементом в элементе расширения по сигналу от системы управления температурой в системе управления двигателем; регулировка является функцией частоты вращения двигателя, нагрузки, выбранной передачи и окружающей температуры.

Диапазон температуры охлаждающей жидкости до 105 °C (холостой ход и средние нагрузки) регулируется термостатом с помощью элемента расширения.

Диапазон температуры охлаждающей жидкости до 95 °C (средние и полные нагрузки) регулируется посредством дополнительного электронагревателя в элементе расширения. Нагреватель приводится в действие системой управления температурой и подогревает элемент расширения так, чтобы термостат открывался при увеличении температуры.

Диапазоны температуры охлаждающей жидкости регулируются как функция частоты вращения двигателя, нагрузки двигателя, выбранной передачи и окружающей температуры.

Технические особенности

Сокращение массы за счет использования пластмассы. Улучшение охлаждения путем оптимизации циркуляции охлаждающей жидкости. Отсутствие клапана рециркуляции отработавших газов. Температура охлаждающей жидкости регулируется системой управления двигателем.

Видео про «Модуль термостата бензинового двигателя Z 18 XER DOHC-I» для Opel Astra

Двигатель Z18XER (Opel) Часть 1. Разборка и дефектовка. Engine Z18XER

Двигатель Z18XER (Opel) Часть 2. Сборка блока. Engine Z18XER

Opel Astra H с двигателем Z16XER, Z16XEP, Z18XER.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Описание компонентов двигателя автомобилей семейства Опель Астра

Расположение двигателя Z18XER в машине – поперечное. Он размещен в передней части авто. В качестве опор двигателя выступают упорные подшипники в количестве пяти штук. Каждый поршень оснащен компрессионными и маслосъемными кольцами.

Перечень основных составляющих силового агрегата Опель Астра:

1. Блок цилиндров.
2. Головка блока.
3. Два распредвала.
4. Коленчатый вал.
5. Поршни в количестве 4 шт.
6. Шатуны.
7. Системы смазки, охлаждения, питания, газораспределения.
8. Электромагнитный клапан.
9. Электронный блок управления.

Блок цилиндров – цельная литая деталь с полостями под цилиндры, которые окружены пространствами, под названием «рубашки охлаждения», и каналами для прохождения смазочной жидкости.

Распределительные валы произведены из чугуна. Материал изготовления коленвала –высокопрочная сталь. Для изготовления поршней используются сплавы алюминия.

В систему охлаждения входят:

• расширительный бачок;
• патрубки;
• центробежный насос;
• термостат.

Основная задача термостата – сохранение температуры жидкости ОЖ в допустимых пределах. При помощи водяного центробежного насоса, осуществляется циркуляция ОЖ в принудительном порядке.

В состав системы питания входят:

• электрический топливный насос;
• топливный бак;
• узел дроссельный;
• фильтр тонкой очистки;
• регулятор давления топлива;
• форсунки;
• топливопроводные трубки;
• фильтр воздушный.

Достоинства и основные проблемы Z18XER

Несмотря на то, что этот двигатель считается одним из самых надежных агрегатов своего времени, у него все же есть свои «болячки», которые, в принципе, не способны привести к полному его выходу из строя. Разберемся в них подробнее.

Достоинства.

• Ремонтопригодный чугунный блок цилиндров.
• Простота в обслуживании.
• Недорогие расходники и запчасти.

Недостатки.

• Низкая надежность некоторых деталей и узлов.
• Впускной коллектор.
• Ремень ГРМ и др.

Модуль зажигания

Трансформатор Z18XER можно смело отнести к расходникам, ведь его замену следует проводить всего через 70 тыс. км. Симптомами выхода модуля из строя являются пропуски зажигания.

Фазорегуляторы

Система изменения фаз на Z18XER очень чувствительна к качеству моторного масла. Выход клапанов или фазорегуляторов из строя проявляется «дизелением». Этот звук может появиться как при пробеге в 30, так и 130 тыс. км. Сопутствующей проблемой могут стать провалы мощности ДВС, особенно в диапазоне 3000-4500 оборотов в минуту.

В принципе, небольшой дизельный шум сразу после запуска мотора вполне допустим, однако если он продолжается более длительное время, нужно срочно искать поломку, иначе двигателю может быть нанесен непоправимый урон. На масляном обслуживании Z18XER лучше не экономить.

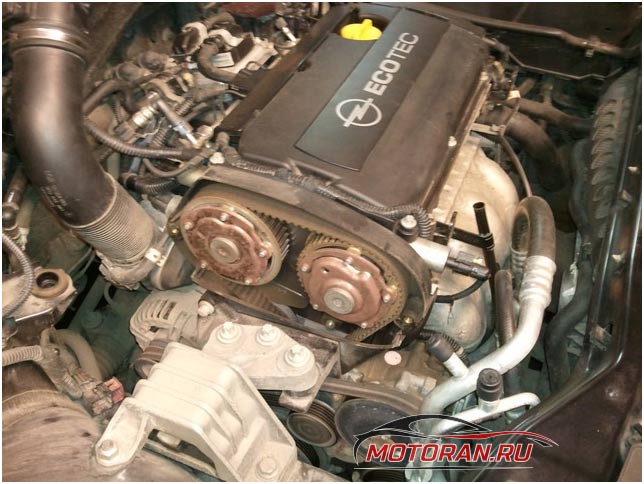

Фазорегуляторы Z18XER

Течь теплообменника

У пресловутого теплообменника Z18XER, расположенного под впускным коллектором, часто случаются течи. Последствия этого всегда разные, но обычно они проявляются ближе к пробегу в 70 тыс. км или немногим более. Данную проблему обязательно надо устранять, иначе охлаждающая жидкость будет смешиваться с моторным маслом.

Разрушение мембраны СВКГ

Это известная проблема, встречающаяся на агрегатах Z18XER, выпущенных до октября 2008 года. Система вентиляции картерных газов (СВКГ) на них устроена несложно и принцип ее работы очень простой. В клапанную крышку встроена мембрана, которая со временем изнашивается, нарушая тем самым герметичность системы. Проявляется это свистом, серьезным «масложором», плавающими оборотами, перебоями в зажигании и многим другим. Из-за поврежденной мембраны двигатель может глохнуть сразу после запуска.

При наличии необходимого инструмента мембрану можно поменять на новую, разобрав клапан. Однако здесь придется потрудиться. Есть еще более простой вариант – полная замена клапанной крышки.

Замена мембраны СВКГ Z18XER

Неисправность датчика положения распредвала

Первые версии агрегата Z18XER оснащались не самыми удачными распределительными валами, из-за чего двигатели просто переставали заводиться, так как ЭБУ не считывал положение распредвалов. В норме зазор должен составлять от 0,1 мм до 1,9 мм. Если больше – то распредвал необходимо менять на модифицированный, появившийся на моторах с ноября 2008.

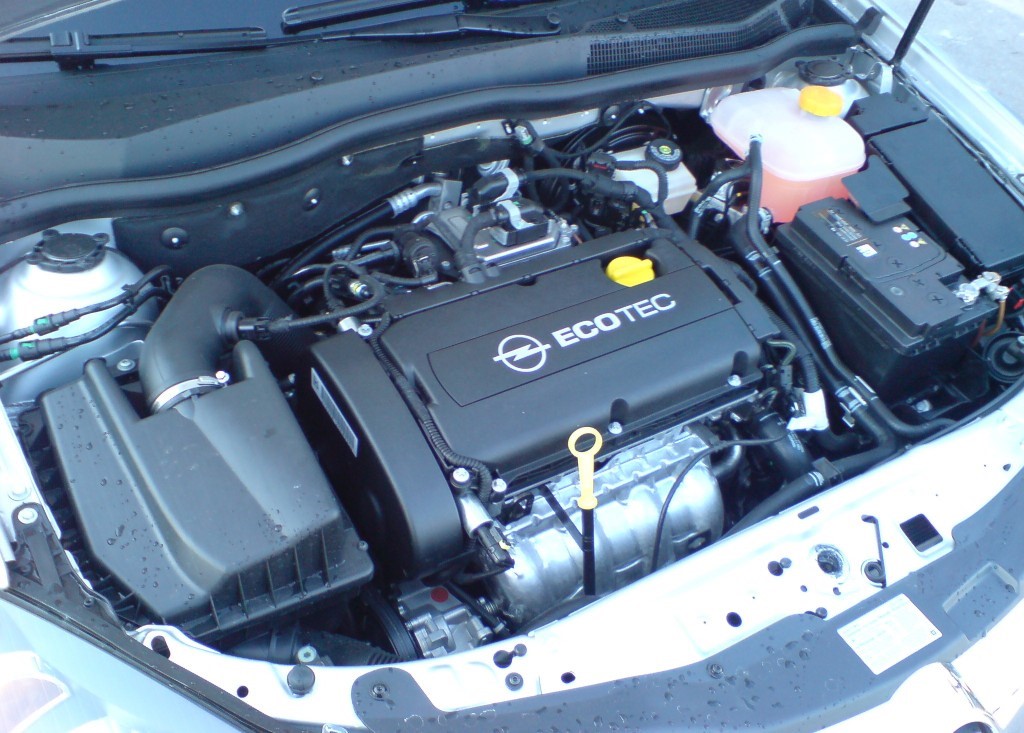

Двигатель Z18XER в подкапотном пространстве Opel Vectra C (рестайлинг, седан, 3 поколение)

Тюнинг двигателя Z18XER

Увеличение мощности мотора Z18XER возможно по той же схеме, что и с его ближайшим родственником, A18XER. Единственным отличием в их тюнинге будут итоговые характеристики агрегата, учитывая больший рабочий объем Z18XER.

Любые изменения технических параметров силового агрегата Z18XER обходятся в довольно крупную сумму денег, и, если собирать версию этого мотора с компрессором, то стоимость такой доработки скорее всего превысит цену самой машины.

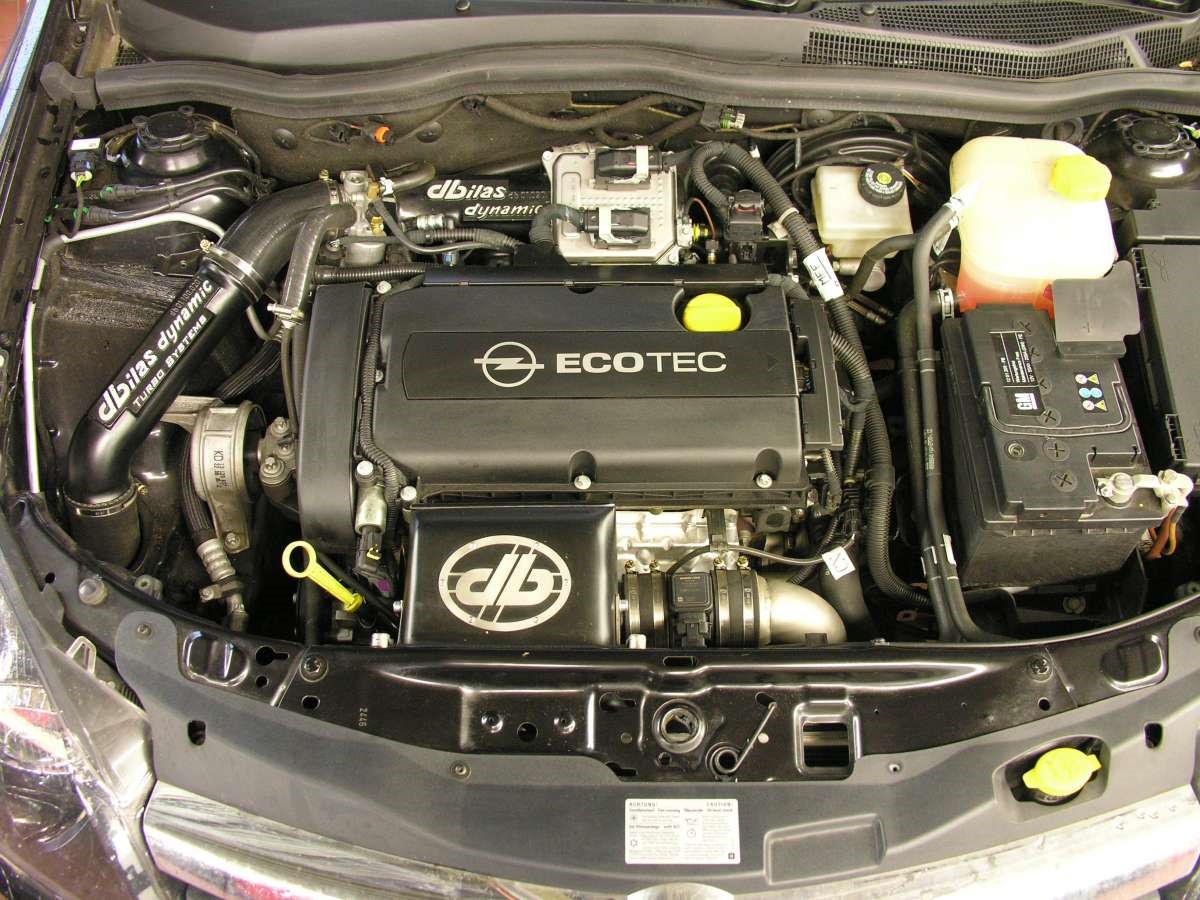

Установленная Система турбокомпрессора Maxi Edition для автомобилей Opel с агрегатом Z18XER

Однако если кто-то все-таки решится на установку турбины на Z18XER, несмотря на то, что подобная идея изначально не совсем адекватная, ввиду того, что стандартный движок требует слишком серьезных вмешательств, ему можно посоветовать следующее.

Для начала надо усовершенствовать подвеску и тормозную систему. Далее произвести замену шатунно-поршневой группы на кованую и под степень сжатия около 8.5 единиц. После можно будет поставить турбокомпрессор типа TD04L, интеркулер, блу-офф, коллектор, пайпы, выхлоп на 63 мм трубе, и в итоге получить желанные 200 л.с. Однако стоит помнить, что цена такого удовольствия слишком высока.

Модуль катушек зажигания

Катушки зажигания на многих двигателях Opel объединены в единый модуль. Поэтому при возникновении проблем с ним встаёт вопрос о покупке нового или б/у модуля. Но самая распространенная проблема этого модуля поддается ремонту.

Чаще всего в этом модуле подводят изоляторы – искра пробивает пластик изолятора насквозь, после чего в соответствующем цилиндре возникают пропуски зажигания.

Модуль катушек нужно снять, найти место пробоя искры – оно выглядит как небольшая трещинка, также присутствует запах подгоревшего пластика. Место пробоя можно отфрезеровать дремелем и залить эпоксидным клеем. Этого достаточно, чтобы восстановить работоспособность модуля – устранить пробой изолятора.

Также следует осмотреть свечные колодцы – если в них влага или следы ее пребывания – коррозия, то нужно дополнительно уплотнить резиновые кольца сверху на изоляторах. Нередко влага скапливается в свечных колодцах в зимний период или после мойки двигателя.

Еще один фактор, приводящий к пробою изолятора – плохой контакт пружины наконечника со свечей зажигания.

Выбрать и купить катушку зажигания для двигателя Opel, вы можете в нашем каталоге контрактных запчастей.

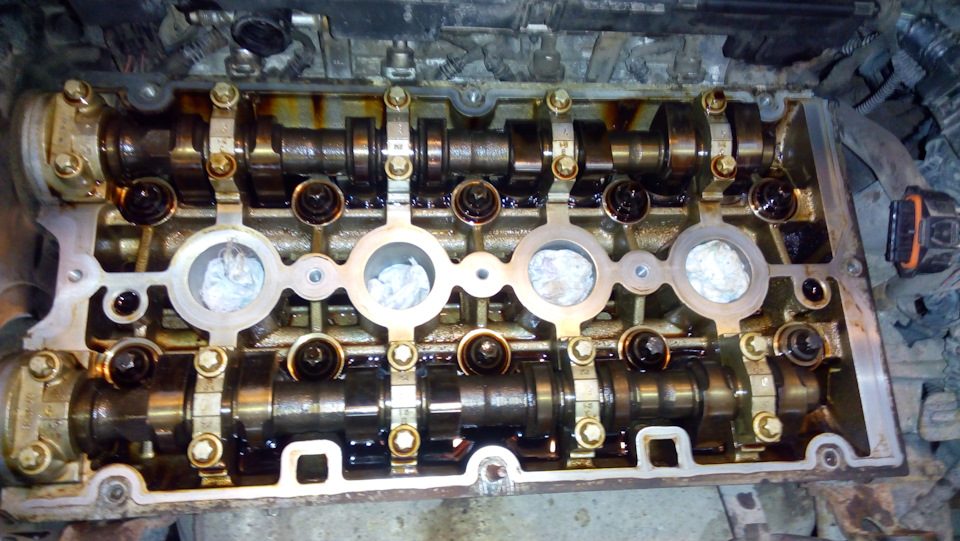

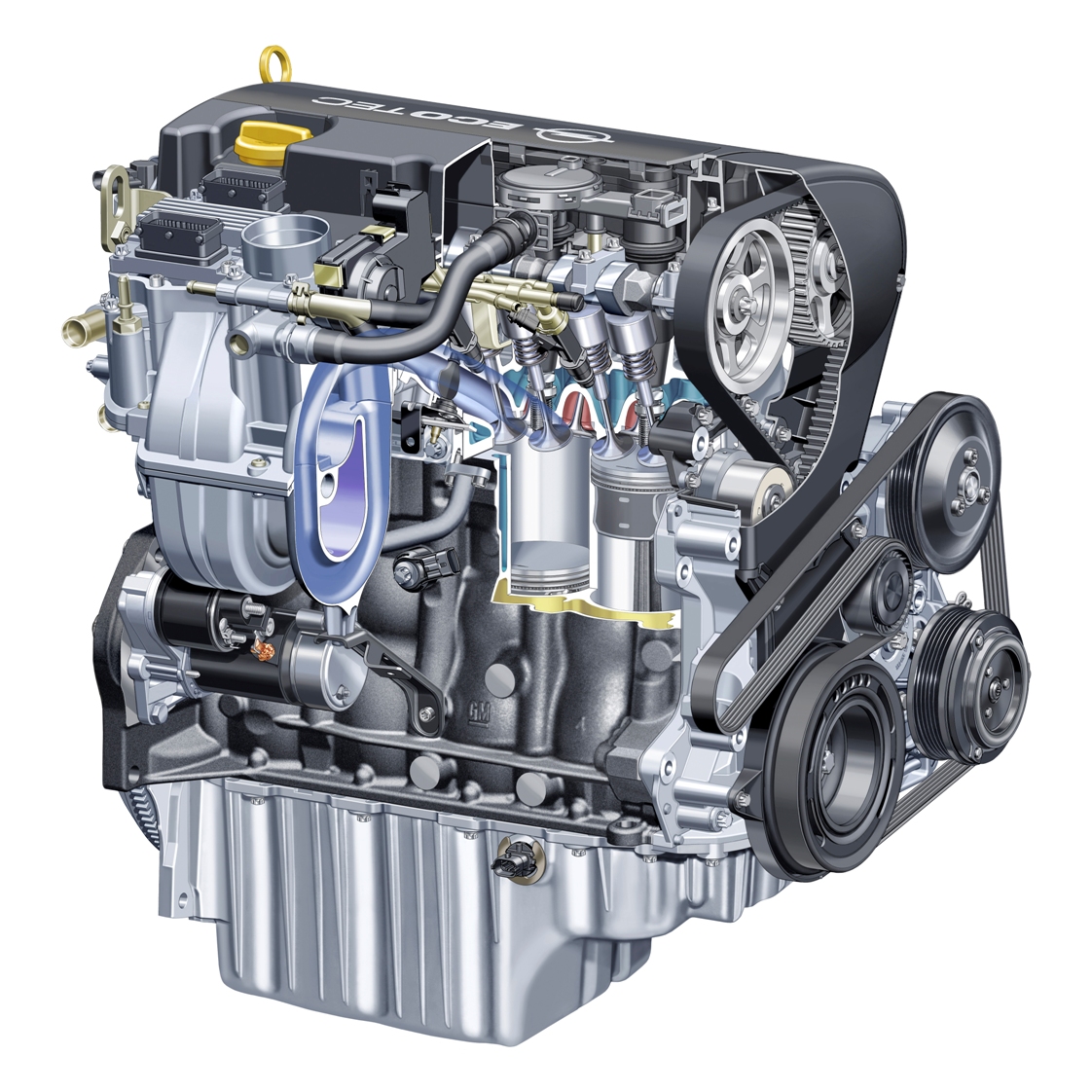

Особенности конструкции двигателя Z18XER

Данный силовой агрегат работает без дополнительного наддува.

Основная новинка, внедренная в конструкцию двигателя, – это использование измененной технологии CVCP распределения газовых потоков по фазам, позаимствованная у конкурирующих фирм.

Газораспределительный механизм данного силового агрегата функционирует по схеме DOHC. Как и у всех моторов, оснащенных подобной системой газораспределения, в конструкцию входят кулачковые валы в количестве двух штук. Специальные кулачки одного из валов предназначены для поочередного открывания четырех впускных клапанов (D – 31,2 мм), другого – для выпускных (D – 27,5 мм), соответственно. Вращение передается через ременную передачу от коленчатого вала.

Несмотря на надежность и отличное качество данной системы, замечено, что мотор при включении издает нестандартные звуки, напоминающие звучание работающего дизеля. Среди водителей данный дефект часто называют «дизелением». Это вызвано поломкой электромагнитных клапанов фазорегулятора. С целью восстановления работоспособности мотора, производят чистку или полную замену клапанов.

В состав конструкции двигателя Z18XER входит высококачественный ремень газораспределительного механизма (ГРМ). Эксплуатационный ресурс данного устройства равен 150 000 километров. После установленного пробега рекомендуется производить обязательную замену ремня ГРМ.

Заявленный ресурс двигателя Z18XER равен 200 – 250 тысяч километров пройденного пути. В зависимости от условий эксплуатации, соблюдения сроков сервисного обслуживания, манеры вождения и прочих утяжеляющих факторов, этот период может быть изменен в любую сторону.

Описание двигателя

Двигатель Opel Z16XEP был создан в 2002 году на базе Z16XE. Он относится к семейству ECOTEC. От предшественника имеет несколько отличий:

1. Новая система впрыска Twinport с отдельным впускным коллектором.
2. Отсутствие гидрокомпенсаторов.
3. Дополнительный датчик давления масла (регулировка холостого хода).
4. Возможность управлять температурным режимом (параметрический терморегулятор).
5. Встроенный модуль для охлаждения жидкости.
6. Насос для охладителя перенесен в один корпус с масляным насосом.

В 2007 году этот же мотор попробовали улучшить – выпустили его модифицированную версию Z16XE1. Но популярности эта модель не получила, достаточно скоро ее затмил Z16XER (выпускается с 2005 года).

Мотор обслуживается с помощью сканера OP-COM. Устройство дает возможность:

1. Узнавать параметры блока управления в реальном времени (диагностика, данные иммобилайзера, состояние моторного масла, значение на счетчике км).
2. Проводить тесты исполнительных агрегатов и узлов (реле топливного насоса, катушки зажигания, клапан вентиляции, компрессии, индикатора неисправностей).
3. Вносить изменения в конфигурации блоков (программирование и кодирование).

В большинстве своем Opel Z16XEP был в результате заменен на Z16XER или более новую модель мотора.

Плюсы и минусы двигателя

Положительные стороны Opel Z16XEP:

1. На низких оборотах заслонка закрывает половину клапанов, что увеличивает тягу и скорость потока.
2. Двигатель надежный, серьезные поломки бывают редко.
3. Очень легко найти запчасти, их низкая стоимость.
4. Использование технологии Twinport снижает потребление топлива на 6%.

Недостатки Opel Z16XEP:

1. Необходимо каждые 60 тысяч км менять ремень ГРМ и регулировать клапана фазовращателей. По документам регулярность чистки – 150 тысяч километров, но водители рекомендуют не превышать за 60 тысяч, иначе могут начаться серьезные, дорогостоящие проблемы.
2. Систему EGR нужно часто чистить, при чем в обязательном порядке. Очистку лучше проводить каждые 5-10 тысяч км, а лучше вовсе отключить систему.
3. Двигатель долго прогревается на морозе. Он требует времени на адаптацию всех систем. Без прогрева использование двигателя невозможно.
4. Отмечают в начале эксплуатации много мелких поломок, требующих вложений средств и времени, однако уже через год двигатель притирается и начинает работать без сбоев.
5. Стабилизатор напряжения ломается при сырой погоде. Частая поломка, не выдерживает влажности. В следующих поколениях недостаток устранен.
6. Большой расход масла. Это спорное утверждение, но большинство с ним согласны. Впрочем, есть люди, которым 600 грамм (или меньше) на 1000 км покажется небольшим или средним количеством.
7. В блоке управления часто бывает плохая пайка, что приводит к поломкам. Перед началом эксплуатации стоит сдать его мастеру на проверку, запаять или вообще купить новый.
8. Управляемый термостат может перегреваться, лучше поставить более «холодную» модель.

1. Выход из строя системы впрыска Twinport. Сигналом является уведомление о низком напряжении, на некотором диапазоне оборотов машина хуже справляется с нагрузками. Идеальное решение – замена всего блока. В некоторых случаях его стараются отремонтировать или перепрошить электронное управление под работу без Twinport вовсе.
2. Система EGR требует регулярной чистки. Если игнорировать ее, то начнут проскакивать холостые обороты, а машина будет плохо ехать. Опытные водители рекомендуют вовсе отключить эту опцию.
3. Поломка катушки зажигания. Она выражается в том, что двигатель не заводится или глохнет, работает с перебоями. Необходимо заменить катушку, желательно вместе с ней проверить свечи. Эта поломка попала в список по простой причине – ее очень часто принимают за проблемы с двигателем.
4. КАН-шина не передает данные в ЭБУ. Симптомы практически те же, что и в предыдущем случае, только в дополнение данные на экране не обновляются. Этого вполне можно не заметить, ЭБУ не выходит на связь и не выдает ошибки. Нужно обратиться к автоэлектрику, чтобы «прозвонил» проводку. После этого можно будет определить поломку.

В основном у двигателя высокая ремонтопригодность.

Обычно части агрегата легко восстанавливаются. Но есть некоторые сопутствующие элементы с небольшим ресурсом, в том числе термостат, модуль зажигания и электронный блок управления.

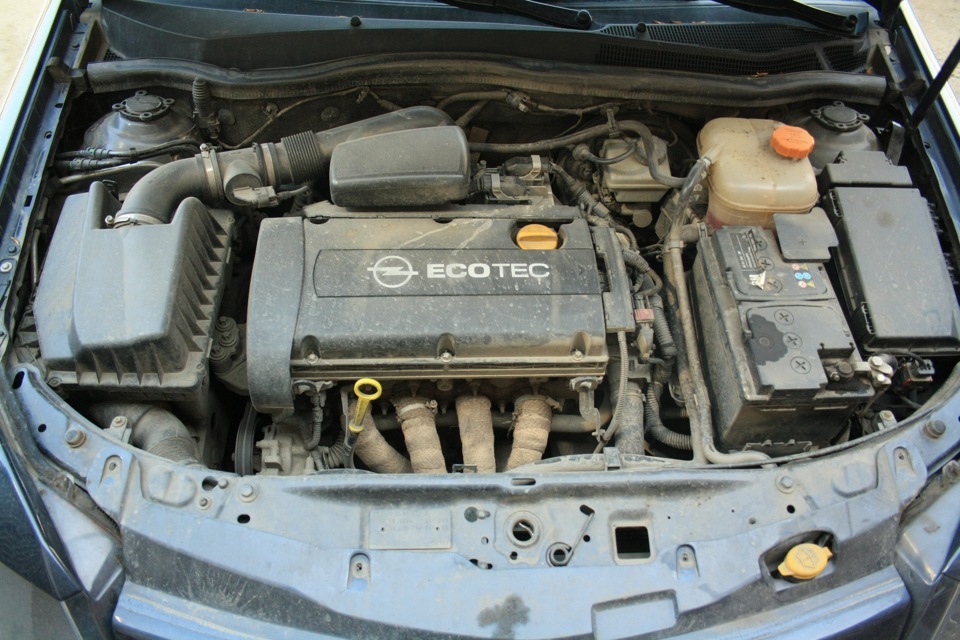

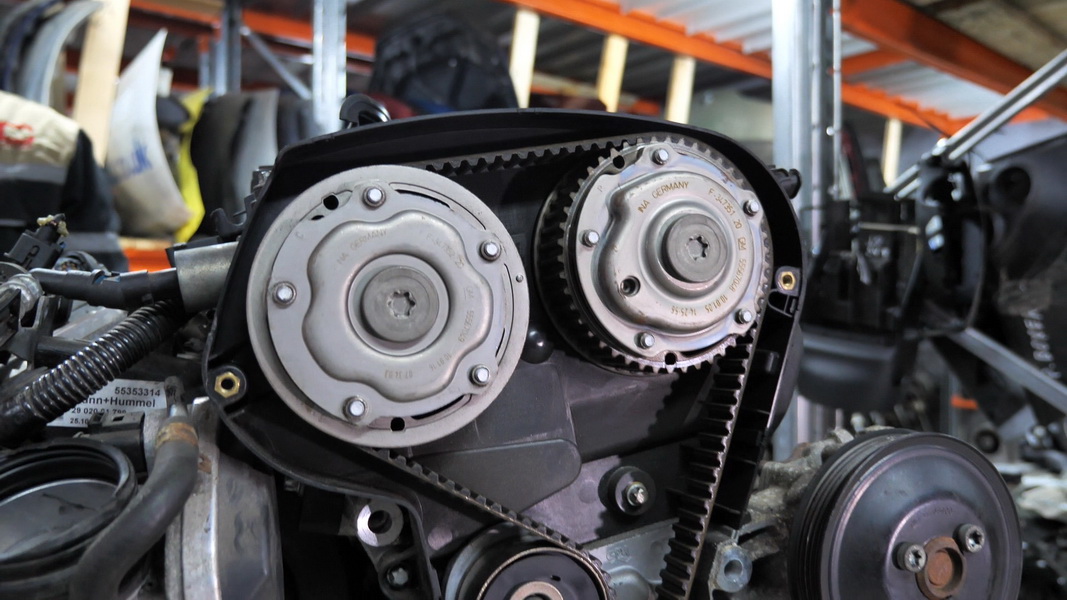

Устройство ГРМ Опель Астра h 1.8

Схема ГРМ двигателя Астра A18XER на следующем фото.

В случае обрыва ремня ГРМ проблем не избежать, но производитель уверяет, что современный мотор может легко проехать до 150 тысяч километров без замены ремня. Однако стоит внимательно следить за натяжным и направляющим (паразитным или обводящим) роликом. Большим плюсом ГРМ на Опель Астра H 1.8 литра можно считать отсутствие шкива помпы в приводе. В данном случае насос охлаждающей жидкости вращается за счет обычного ремня привода вспомогательных агрегатов.

Характеристики Опель Астра h 1.8 (140 л.с.)

• Рабочий объем – 1796 см3
• Количество цилиндров – 4
• Количество клапанов – 16
• Диаметр цилиндра – 80.5 мм
• Ход поршня – 88.2 мм
• Привод ГРМ – ремень
• Мощность л.с.(кВт) – 140 (103) при 6300 об. в мин.
• Крутящий момент – 175 Нм при 3800 об. в мин.
• Максимальная скорость – 207 км/ч
• Разгон до первой сотни – 10.2 секунд
• Тип топлива – бензин АИ-95
• Степень сжатия – 10.5
• Расход топлива в городе – 10.2 литра
• Расход топлива по трассе – 5.9 литра
• Расход топлива в смешанном цикле – 7.4 литра

При грамотном и своевременном обслуживании данный силовой агрегат может проехать довольно долго, вообще без каких либо проблем. Двигатель для европейского рынка собирают на заводе Опель в Венгрии в городке Сентготхард (Szentgotthard). Двигатель A18XER/Z18XER можно встретить на Opel Astra, Zafira, Insignia и естественно на Chevrolet Cruze (правда там он выдает 141 л.с.).

Силовой агрегат Z18XER производился с 2005 по 2010 годы на заводе Plant Szentgotthard, расположенном на территории Венгрии. Мотор ставился на ряд популярных автомобилей Opel среднего класса, типа Astra, Zafira, Insignia и Vectra. Также этим двигателем, но выпускавшимся под индексом F18D4, оснащались европейские модели концерна General Motors, самая знаменитая среди которых Chevrolet Cruze.

Тепловые зазоры

Двигатель Z16XER не имеет гидрокомпенсаторов в приводе клапанов, поэтому нуждается в регулировке тепловых зазоров. Производитель предписывает производить такую регулировку каждые 150 000 км. Номинальный тепловой зазор впускных клапанов – 0,25 мм, а выпускных – 0,31 мм. Регулировка зазоров выполняется самым трудозатратным образом – подбором тарированных толкателей. То есть, нужно измерить существующие зазоры, поднять распредвалы, а затем рассчитать размеры регулировочных толкателей на основе текущего размера зазоров и толкателей.

Здесь по ссылкам вы можете посмотреть наличие на авторазборке конкретных автомобилей Opel заказать с них автозапчасти.

Opel Astra 2003, engine Gasoline 1.6 liter., 101 h. p., Front drive, Automatic — parts

Понял спасибо, ещё не подскажите какой момент затяжки и последовательность резьбовых соединений бугелей коленвала и шатунов, нигде не могу найти в книжках опелевских

В этом видосе все моменты есть

Подскажите пожалуйста, взялся капиталить свой z16xe и вот тут у меня возник вопрос: а если шлифуют гбц и блок, какая ставится прокладка гбц? Родная ? Ремонтных нет? Разве после шлифовки плоскости не уменьшатся ?

Ставится родная, степень сжатия после капиталки немного увеличивается.

Я за установку родных поршней . Ставил Mahle 0121203, сверлил доп.отверстия под маслослив . Легче заводских на 20гр. каждый . 15т.км полет нормальный . Планирую каждые 30т.км делать раскоксовку для профилактики . Думается первые 200т.км мотор с завода проблем с расходом масла и так неимел

А сколько дырок делали и как сверлили? Тоже думаю сверлить мале.

По 4е отверстия на каждый поршень, сверло 2.5мм образец отверстия — поршень z18xe, т.е отверстие смещено вниз и подпиливает направляющую канавку кольца (надеюсь мысль понятно изложил ) Обязательно ставьте новые впускные клапана и мск .

Поршни лучше бери с асконы/кадета мотор 16sv. В них огромные маслосливы и они притом дешевле, встанут без доработок. Либо с 16zsr с них надо снять 0.7 мм с донышка.Я тупанул, взял «родные» для z16xe, но производство Yenmak (ценник гораздо гуманнее колбеншмидта и махлеколбена) надеялся, что турки их модернизируют (колбеншмидт ремонтный уже доработанный с отверстиями под маслосьемным кольцом), оказалось, они ничего не исправили а тупо скопировали оригинал и пришлось дырки сверлить, иначе залегание колец и масложор на них неизбежен.

Уже заказал поршни mahle, так как от асконы в продаже не нашел комплект, только 3 штуки. Слежу за твоим бж, видел енмаки, но по деньгам посчитал брать что-то кроме mahle нецелесообразным — yenmak + кольца ks стоят 80% от mahle.

Еще смотрел вариант установки поршней swp от ланоса / лачетти 1.6, там 1мм сточить надо, но так и не решился. Может потом сделаю фото оригинального поршня по сравнению с ланос.

А разве на mahle поршнях не mahle кольца ставят? А то про goetze очень не лестные отзывы.

ну не знай, гетц хорошие запчасти делаетМахле, Гетц входят в концерн Федерального могул.

Поршни лучше бери с асконы/кадета мотор 16sv. В них огромные маслосливы и они притом дешевле, встанут без доработок. Либо с 16zsr с них надо снять 0.7 мм с донышка.Я тупанул, взял «родные» для z16xe, но производство Yenmak (ценник гораздо гуманнее колбеншмидта и махлеколбена) надеялся, что турки их модернизируют (колбеншмидт ремонтный уже доработанный с отверстиями под маслосьемным кольцом), оказалось, они ничего не исправили а тупо скопировали оригинал и пришлось дырки сверлить, иначе залегание колец и масложор на них неизбежен.

а есть поршни уже с маслосливами?так сказать чтобы не дорабатывать самому

Так написал же ведь… Поршни от 16sv встают «как есть», но у них свои кольца, маслосьемное сделано коробчатым и большей высоты. Колбеншмидт ремонтный тоже сверлить не надо. Коды не подскажу.Самый дешёвый вариант поршни от нексии, но их тоже надо дорабатывать, снимая с донышка 0.8 мм

а это как понимать? -«но у них свои кольца, маслосьемное сделано коробчатым и большей высоты»

Кольца бывают наборные и коробчатые. В гугл!

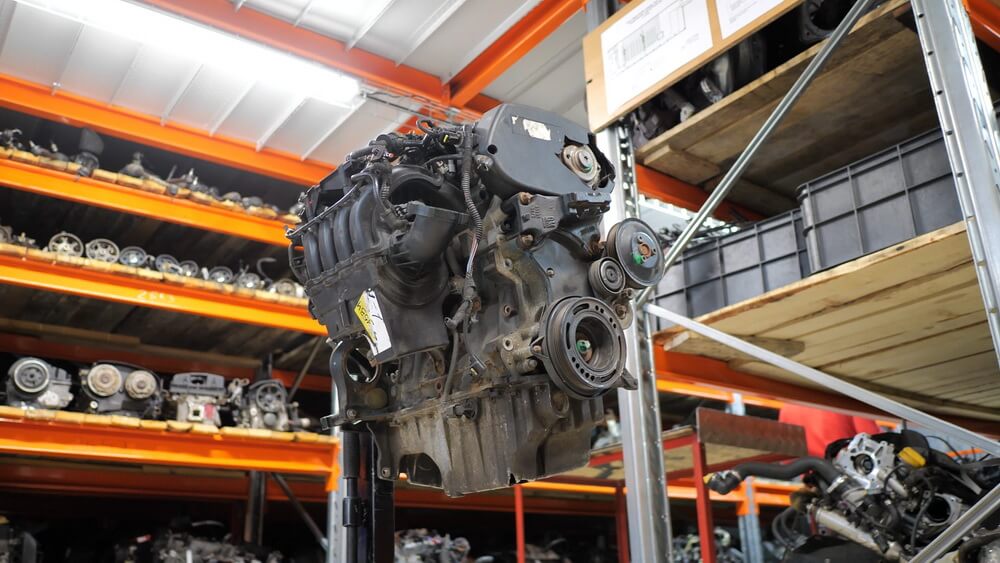

Рассказываем о надёжности двигателя Opel 1.6 c фазовращателями (Z16XER)

Двигатель Z16XER – это продолжатель семейства 16-клапанных атмосферных двигателей Opel. Конкретно этот двигатель появился в 2007 году, а вместе с ним на моторах Opel появились фазовращатели, причем сразу на двух распредвалах. Потому ГБЦ двигателя Z16XER отличается от его предшественника Z16XEP – в ней нет гидрокомпенсаторов. Также у этого двигателя совсем другой впускной коллектор – пластиковый, с механизмом изменения его длины.

Этот силовой агрегат соответствует экологическим нормам Евро-4, он более тяговит и экономичен. На его основе был построен 1,6-литровый турбомотор и более задушенный ради норм Евро-5 двигатель. Таким образом, этот двигатель выпускался примерно до 2015 года.

Мотор Z16XER устанавливали на Opel Astra H, Zafira B. Также на Chevrolet Cruze, Tracker где он имеет обозначение F16D4.

На нашем YouTube-канале вы можете посмотреть разборку 1,6-литрового двигателя Z16XER, снятого с модели Astra H 2008 года выпуска.

Технические характеристики и описание

Основные технические характеристики

Наименование	Единицы измерения	Описание
Двигатель	—	Z 20 LER
Объем заливаемого моторного масла	С масляным фильтром	л	4.25
При доливании, между метками «min» и «max	л	1.0
Качество моторного масла	—	ACEA A3 / B3
Вязкость моторного масла	—	SAE 0W-X 1) , 5W-X 1) или 10W-X 1)
Масляный насос 2)	Тип	—	Роторный
Рабочее давление	кПа	230 – 240
Расход масла	л/1000 км	0.6

1) «X» – число, которое должно быть равно или выше 30

2) На оборотах холостого хода при нормальной рабочей температуре

Наименование	Единицы измерения	Описание
Двигатель	—	Z 16 XEP, Z 16 XE1
Объем заливаемого масла	С масляным фильтром	Л	4.5
При доливании, между метками «min» и «max	Л	1.0
Качество моторного масла	—	ACEA A3 / B3, GM-LL-A-025
Вязкость моторного масла	—	SAE 0-X 1) , 5W-X 1) , или 10W-X 1)
Масляный насос 2)	Тип	—	Роторный
Рабочее давление	кПа	130
Расход масла	л/1000 км	0.6

1) «X» – число, которое должно быть равно или выше 30

2) На оборотах холостого хода при нормальной рабочей температуре

Наименование	Единицы измерения	Описание
Двигатель	—	Z 22 YH
Объем заливаемого масла	С масляным фильтром	л	5.0
При доливании, между метками «min» и «max	л	1.0
Качество моторного масла	—	GM-LL-A-025
Вязкость моторного масла	—	0W-30
Масляный насос	Тип	—	Роторный
Рабочее давление 1)	кПа	150
Расход масла	л/1000 км	0.6

1) На оборотах холостого хода при нормальной рабочей температуре

Наименование	Единицы измерения	Описание
Двигатель	Z 16 XER, Z 18 XER
Объем заливаемого масла	С масляным фильтром	л	4.5
При доливании, между метками «min» и «max	л	1.0
Качество моторного масла	GM-LL-A-025
Вязкость моторного масла	SAE 0-W30, 0-W40, 5-W30 and 5-W40
Масляный насос	Тип	Роторный
Рабочее давление 1)	кПа	130
Расход масла	л/1000 км	0.6
Осевой зазор между контактной поверхностью, крышкой и ротором	мм	0.02 — 0.058

1) На оборотах холостого хода при нормальной рабочей температуре

Бензиновые двигатели

Масло подается под давлением на коленчатый вал, шатуны, фазовращатели, подшипники распределительных валов и толкатели клапанов. Все остальные движущиеся детали смазываются самотеком или разбрызгиванием. Масло поступает в роторный масляный насос через неподвижный маслозаборник с сетчатым фильтром. Масляный насос приводится от коленчатого вала. Корпус масляного насоса объединен с передней крышкой двигателя. От насоса масло под давлением протекает через теплообменник и масляный фильтр. Масляный фильтр со сменным элементом, объединеный с масляным радиатором (теплообменником), установлен в передней части блока цилиндров. Перепускной клапан в крышке фильтра обеспечивает бесперебойную подачу масла в случае засорения фильтрующего элемента. Шатунные подшипники постоянно смазываются маслом, поступающим срезе каналы в коленчатом вале, соединяющие коренные и шатунные шейки. Масло под давлением протекает через ограничительный жиклер в головку блока цилиндров, а затем распределяется по каналам распределительных валов. Датчик давления масла в двигателе устанавливается в конце контура системы смазки. Масло стекает в поддон двигателя через каналы в головке блока цилиндров.

Система смазки дизельных двигателей

В систему смазки входят металлический масляный поддон с маслозаборником, который болтами прикручен к корпусу масляного насоса и уплотнен при помощи прокладки.

Масляный насос установлен в передней части блока цилиндров. Он втягивает масло от маслозаборника через нижнюю масляную магистраль в блоке цилиндров. От насоса масло под давлением поступает через верхнюю масляную магистраль в блоке цилиндров в правую часть двигателя, где расположены переходник масляного фильтра с масляным радиатором.

Переходник масляного фильтра с масляным радиатором установлены через прокладку на правой стороне блока цилиндров. Масло протекает через нижний канал в переходнике масляного фильтра и через масляный фильтр. Отфильтрованное масло через верхний канал переходника масляного фильтра возвращается обратно в блок цилиндров двигателя.

Через несколько каналов в передней части блока цилиндров масло направляется в головку блока цилиндров, а также каналы коренных подшипников и масляные форсунки поршней.

Каналы головки блока цилиндров подают масло на стационарные гидравлические толкатели клапанов и коренные шейки распределительных валов.

Каналы, подающие масло к коренным подшипникам коленчатого вала, также направляют масло на форсунки для охлаждения поршней. Каждая масляная форсунка установлена между соседними цилиндрами и направляет масло на юбки поршней для их охлаждения.

Масло возвращается в картер через каналы в стенках блока цилиндров и головки блока.

Недостатки мотора A18XER

Перечень недостатков двигателей A18XER, Z18XER, F18D4

• Отсутствие гидрокомпенсаторов;
• Шум ремня навесных агрегатов;

Недостатки A18XER в подробностях…

Отсутствие гидрокомпенсаторов

Один раз в каждые в 100 тыс. км по регламенту требуется регулировка клапанов, т.к. гидрокомпенсаторы конструкцией на A18XER, Z18XER, F18D4 не предусмотрено, регулировку производят подбором тарированных стаканов. Регулировочные тепловые зазоры клапанов выставляют на холодном моторе: на впуске 0.21-0.29 мм, на выпуске 0.27-0.35 мм. Регулировать клапаны ГРМ самостоятельно не практично, долго. Требуется производить точный подбор стаканчиков под зазоры, демонтировать и монтировать распредвалы. Для этого лучше обращаться в соответствующие сервисы.

Шум ремня навесных агрегатов

Силовые агрегаты с АКПП периода выпуска 2005-2007 г. при работе на холодную могут издавать шум от поликлиновых ремней навесных агрегатов. Проблему решают установкой шкива генератора с обгонной муфтой вместо обычного шкива. В указанный период силовые агрегаты собирали с обоими вариантами шкивов генератора, обычный шкив проблемный.

Оригинальные расходники и спецжидкости для A18XER, Z18XER, F18D4

Наименование расходников	Номер по каталогу Дженерал Моторс
Антифриз:	93170402 или 1940663. Смесь концентрированного антифриза Dex-cool с дистиллир. водой до плотности соответствующей температуре кристаллизации (замерзания) минус 40-65 °C. Смешивать антифризы разных марок не рекомендуется.
Масло в системе смазки:	93165557, 1942003, 93165554, 1942000.
Масляный фильтр:	93185674.
Уплотн. кольцо сливной пробки масл. поддона:	90528145.
Свечи зажигания:	96476119.
Ремни:
вспомог. агрегатов (с кондиционером / без кондиционера):	55563925 / 55565301.
насоса ГУР:	55564676.
ГРМ:	24422964.
Натяжные ролики ремней приводов:
вспомог./ агрегатов:	55563512.
ГРМ:	55574864.
(паразитный) ГРМ:	24436052.
Помпа:	24405895.
Все прокладки теплообменника:	5650960, 5650962, 5650972, 5650966, 6338472, 5650969, 5650971, 5650974, 5854988, 0849533.

Моменты затяжки резьбовых соединений

Наименование	Момент затяжки, Нм
Винт на декор. накладке двигателя:	8.
Свеча зажигания:	25.
Винт модуля зажигания:	8.

Вывод: В целом оценить мотор можно положительно. Есть у него болячки, но в большинстве случаев они имеют эксплуатационный характер из-за нарушения требований заводской инструкции в ходе эксплуатации автомобиля. Двигатель не миллионник, но и не одноразовый. Применение чугунного блока цилиндров даёт возможность производить ремонт ЦПГ.

PS. Уважаемые читатели! Буду признателен вам за оставленные комментарии и отзывы по слабым местам и недостаткам, ремонту и обслуживанию вышеописанных моторов из вашего опыта эксплуатации.
