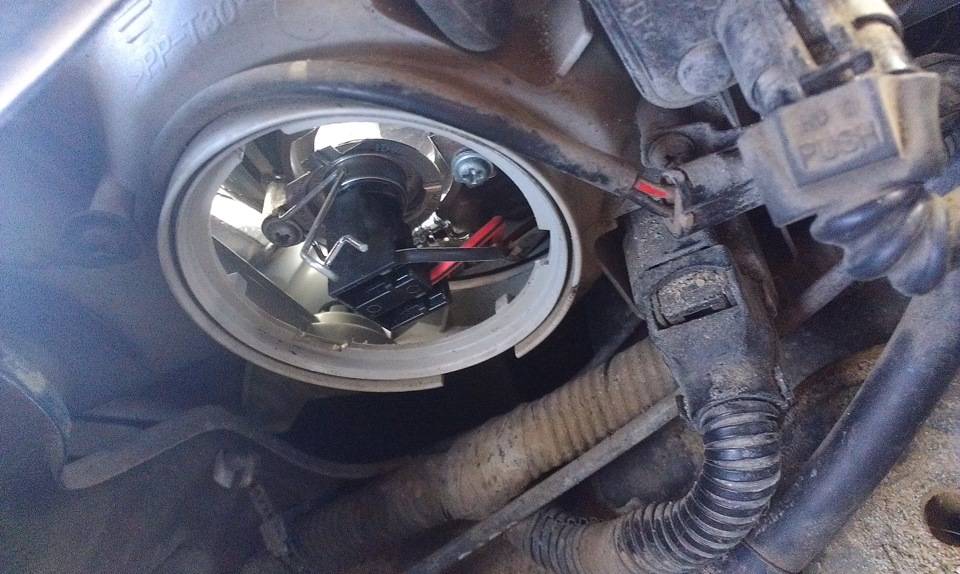

Замена лампы ближнего света на киа спектра: какие стоят

Первый метод настройки фар

Как известно, в фонарях автомобиля Киа расположены следующие элементы:

• дальний и ближний свет;
• индикаторы поворота;
• габаритные огни.

Для правильной настройки фонарей потребуется ровная площадка с высокой стеной

При выборе стены важно выбрать максимально гладкую поверхность без видимых трещин и скосов. Как вариант, для этой задачи вполне могут подойти двери капитального гаража. Отрегулировать своими руками фары можно по следующему алгоритму:

Отрегулировать своими руками фары можно по следующему алгоритму:

1. Вначале нужно подъехать к двери гаража на пять метров и встать перпендикулярно стене.
2. Затем произвести опускание светового потока при помощи корректора максимально вниз. Рекомендуется выставлять положение О на корректоре, соответствующее нагрузке автомобиля с водителем.
3. Открыть капот, отыскать регулировочные винты фар и взять измерительную рулетку.
4. Включить фары.
5. Выставить свет левой фары так, чтобы световое пятно было на десять сантиметров ниже центра фары.
6. Выставить свет правой фары как в пункте 5.
7. Произвести горизонтальную регулировку левой фары так, чтобы представляемая прямая линия между центром левой фары и центром пятна на стене была параллельная с продольной плоскостью транспортного средства. Производить движение светового пучка можно при помощи регулировочных болтов.
8. Регулировка правой фары осуществляется при помощи установки межцентрового расстояния световых пятен на стене равного фактическому расстоянию между центрами ламп.
9. Проверка регулировки. Для этого можно отъехать на пятнадцать метров и посветить на вертикальную поверхность. Если не замечено сильного расхождения световых пучков во время движения, значит регулировка выполнена успешно.

При такой настройке фар можно производить эффективную регулировку во время движения. В пределах города рекомендуется выставлять нижние положения корректора, а при езде по трассе можно немного приподнять световые пятна, примерно на одни или две ступени корректировщика.

Регулировка по первому способу отлично подойдет всем моделям Киа Рио, начиная с 2014 года выпуска.

Схема реле и предохранителей КИА Спектра под капотом

Предохранители

Номер на схеме	Защищаемая цепь	Ампераж, ток в А
Плавкие вставки
1	Группа 1 потребителей, получающих питание при включенном зажигании	20
2	Система ABS	30
3	Питание предохранителей 34 и 35	30
4	Группа 2 потребителей, получающих питание при включенном зажигании	30
5	Стартер	20
6	Питание предохранителей 15 и 20	30
7	Вентилятор системы охлаждения двигателя	30
8	Вентилятор системы отопления и кондиционирования	20
Предохранители
9	Стартер	10
to	Вентилятор отопителя	30
II	Кондиционер	30
12	Электрокорректор света фар	10
13	Аварийная сигнализация	15
14	Центральный замок	25
15	Система ABS	30
16	Электропривод люка в крыше	15
17	Электростеклоподьемники правых дверей	25
18	Электростеклоподъемники левых дверей	25
19	Стеклоочиститель и омыватель заднего стекла	15
20	ПлаФон освещения салона	10
21	Фары	25
22	Катушка зажигания	15
23
24	Фары	15
25	Диагностический датчик концентрации кислорода	10
26	Датчик концентрации кислорода	10
27	Топливный насос	10
28	Инжектор	10
29	Кондиционер воздуха	10
ЗО	Электрообогрев наружных зеркал заднего вида	10
ЗІ	Автоматическое включение габаритного света	10
32	Задний про тиво гуманны и фонарь	10
33	Передние противотуманные фары	10
34	Габаритные огни правого борта	10
35	Габаритные огни левого борта	10
36	Ближний свет фар	15
37	Дальний свет Фар	15
38	Звуковой сигнал	15
39	Электрообогрев заднего стекла	30
41	Запасной	10
42	Запасной	15
43	Запасной	20
44	Запасной	25
45	Запасной	30

Реле

Номер на схеме	За что отвечает
Микрореле
50	Фары
51	Фары
52	Топливный насос
53
54	Кондиционер воздуха
55	Звуковой сигнал
56	Питание предохранителей 34 и 35
Мини-реле
60	Электростеклоподьемники
61	Вентилятор отопителя
62	Стартер
63	Вентилятор системы охлаждения двигателя
64	Вентилятор системы отопления и кондиционирования
65	Электрообогрев заднего стекла

Подготовка автомобиля

Прежде чем приступить к регулировке, нужно выполнить подготовительные операции. Они также стандартны для всех. Давайте рассмотрим их по пунктам.

1. Проверка давления в шинах. Он должен соответствовать рекомендованному производителем и быть одинаковым на всех четырех колесах;
2. Мы устанавливаем световой диапазон равным нулю. Это соответствует полному баку и одному человеку в салоне, т.е водителю. Предварительно заправив полный бензобак и посадив за руль помощника;
3. Находим ровную горизонтальную поверхность, чтобы машина стояла строго перпендикулярно стене, на которой и будем выставлять угол наклона фар;
4. Ищем вертикальную и ровную стену. Он должен иметь контрастную темную поверхность, чтобы отчетливо видеть световой луч на нем и нарисованные нами метки.

Теперь перейдем к основной части. Существует несколько методов самостоятельной регулировки фар в гаражных условиях. Рассмотрим два из них. Один из них предполагает точный поиск горизонтальной плоскости оси автомобиля на отраженной стене, другой более простой, но менее точный.

Блок под капотом

Выше представлен монтажник, установленный под капотом машины. Здесь присутствует целый ряд элементов.

Также следует прояснить ситуацию с реле.

Номер	Расшифровка
50/51	Правая и левая фары соответственно
52	Топливный насос
53/54	Система кондиционирования воздуха в салоне
55	Клаксон
56	Подача напряжения на предохранители 34 и 35
60	Включение стеклоподъемников
61	Вентилятор печки
62	Стартер
63	Привод вентилятора радиатора
64	Вентилятор системы кондиционера
65	Подогрев заднего стекла

Далее следует рассмотреть малую панель предохранителей в салоне машины.

Номер	Расшифровка
1	Поворотники
2	Контрольные лампы приборов
3	Резерв на автоматику коробки передач
4	АБС
5	Подушка безопасности водителя
6	Стеклоочиститель и омыватель лобового стекла
7	Штатная магнитола
8	Служит для питания прикуривателя
9	Подогрев сидений
10	Подача напряжения на ЭБУ
11	Стоп-сигналы – магистраль ламп.
12	Автоматика выключения габаритов.

Ниже основного блока есть еще небольшой модуль реле.

Номер	Назначение
1	Повороты и аварийная сигнализация
2	Модуль центральной блокировки дверей
3	Противотуманки.

Предохранитель и реле поворотов Спектра: где находится

Устанавливается в салоне под номерами 1. При замене деталей нет необходимости искать правильный артикул. В машине применяется стандартные вилочные вставки и пятиконтактное реле, цена на рынке колеблется в пределах 50 рублей.

Способ третий – более точный, но без гарантии качественной регулировки

Приборы те же: рулетка и маркер.

1. Подъезжаем вплотную к стене, чтобы попасть из центра фары еще одним маркером.
2. Ставим маркер строго по центру фары и ставим отметку на стене
3. Проходим 5 метров. Находим коэффициент и отмечаем угол наклона оптики на стене. Включаем ближний свет и регулируем его так, чтобы светотеневая граница была не выше и не ниже метки.

Недостатки этого способа

1. Не все автомобили могут подъехать вплотную к стене, чтобы до нее долетел маркер от фары
2. Нет гарантии, что высота от земли до центра оптики не изменится после езды назад
3. Поверхность, на которой стоит автомобиль, не всегда может быть абсолютно ровной
4. Вы можете повредить бампер или стену, если подъедете слишком близко.

Источники

• https://PrideSaratov.ru/obsluzhivanie-avto/zamena-fary-kia-spektra.html
• https://plame.ru/kak-snyat-faru-optiku-kia-spektra-how-to-remove-the-headlight-optics-of-the-kia-spectra-xl-xf0gA1KaCaBalSkmn4t-vi.html
• https://ServizNaBis.ru/turbonadduv/zamena-fary-kia-spektra.html
• https://TrueScooters.ru/tehservis/regulirovka-far-spektra.html
• https://mazda22.ru/servis/regulirovka-far-spektra-2.html
• https://remontotdo.ru/kia/spectra/perednjuju_faru/
• https://vsesamavto.ru/kia/spectra/perednjuju_faru/
• https://andresanda.ru/tehobsluzhivanie/snyatie-fary-kia-spektra.html
• https://koreec73.ru/elektrika/regulirovka-far-spektra-2.html
• https://soloserv.ru/avto/kak-razobrat-faru-kia-spektra-pro-avtozapchasti-neispravnosti-i-vybor-avtomobilya

Тюнинг щитка своими руками

Один из самых популярных вариантов тюнинга приборки Kia Spectra, который автомобилисты делают своими руками — установка современной светодиодной подсветки приборов. Такой тюнинг является эстетическим и проще в выполнении. Чем функциональный, подразумевающий замену самих приборов или установку дополнительных.

Первым делом для этого снимают приборную панель, как это описано выше. После чего, переносят ее в сухое помещение без пыли. Там снимают защитное стекло, стрелки приборов и само табло с обозначениями. Далее крепят светодиоды, используя клей. Желательно использовать для новой подсветки провода автомобиля, чтобы не думать о правильной схеме запитки. Диодные лампы устанавливают так, чтобы они подсвечивали шкалу приборов, поэтому предварительно помечают маркером их будущее расположение в соответствии с положением значений. Когда светодиоды установлены, можно поменять цвет освещения, добавив пленку-фильтре нужного цвета.

Когда установка нового освещения закончена и его работоспособность проверена, все элементы панели возвращают на место и ее саму ставят в автомобиль.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Какие лампы нужны

На этот счет бытуют несколько мнений. Кто-то утверждает, что в Киа Спектра за дальний и ближний свет отвечают две раздельные лампочки с цоколем H7, кто-то говорит, что в ранних выпусках Киа Спектра (в частности, до 2007 года выпуска) стоят двуспиральные лампочки H4 – дальний ближний. Попробуем разобраться в этом вопросе.

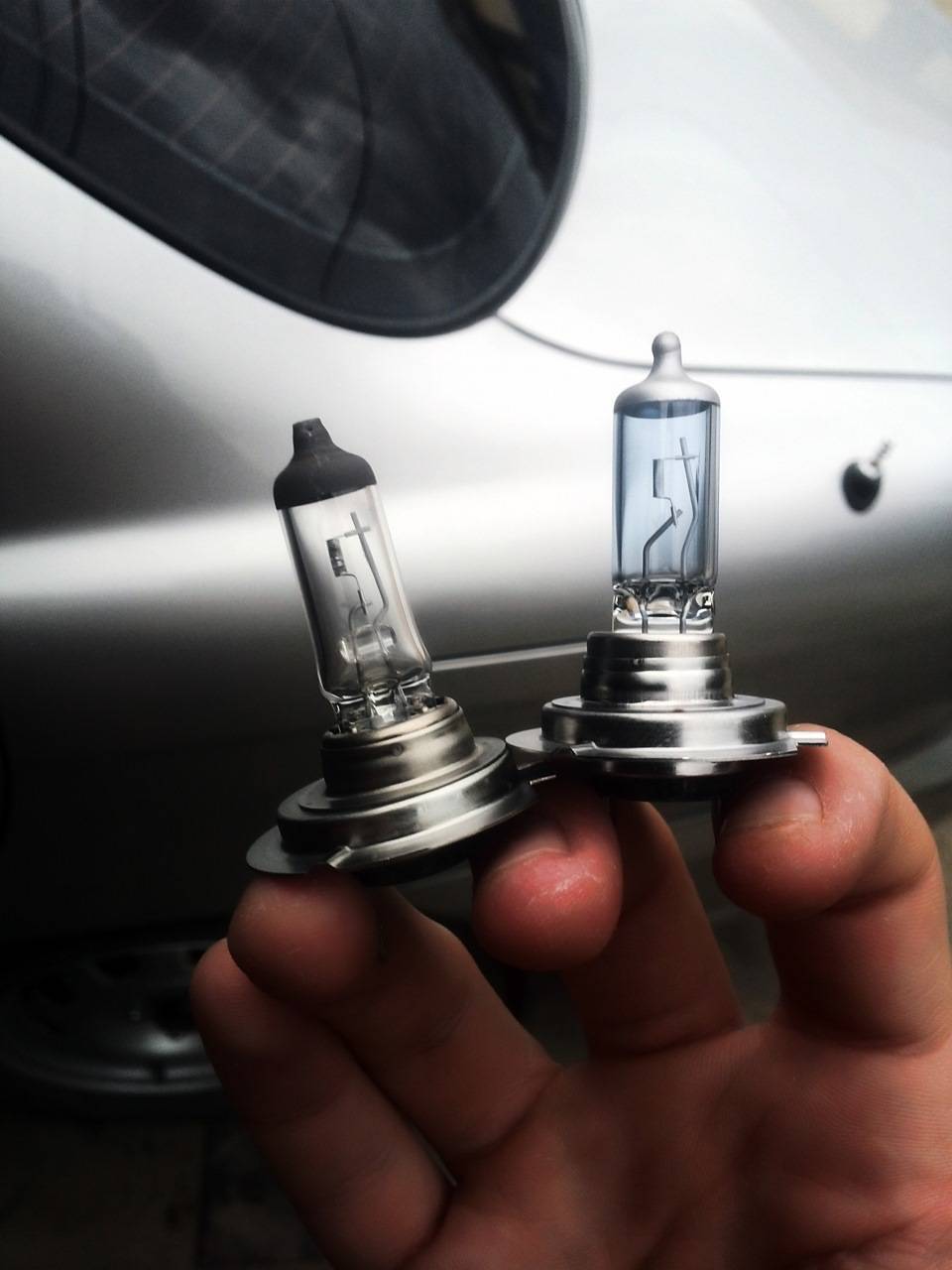

Галогенная лампа с цоколем H7

Прежде всего, и в корейских, и в российских (производство ИжАво) с самого начала выпуска за дальний и ближний свет отвечали два раздельных прибора с цоколем H7. Это хорошо заметно даже по их оптике, не изменившейся на протяжении всего срока выпуска (до 2020 г.).

Киа Спектра различных годов выпуска

Откуда тогда появился миф о лампочках Н4, и миф ли это вообще? Оказывается, не миф. В эти же годы на американском рынке продавались Kia Sephia и Kia Shuma под именем Kia Spectra. Как раз американские Спектры и имели такие лампочки, что тоже заметно по их фарам.

Kia Sephia (слева) и Kia Shuma

Итак, мы не в Америке, и можно считать, что в Киа Спектра на ближнем свете стоят лампочки с цоколем H7 мощностью 55 Вт.

На некоторых модификациях Kia Spectra тип используемых в них ламп отлит прямо на стекле светового прибора.
