СНЯТИЕ И УСТАНОВКА СТАРТЕРА
Renault Megane 2. СНЯТИЕ И УСТАНОВКА СТАРТЕРА
Вам потребуются: ключи «на 10», «13», отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Выверните гайку крепления наконечника провода стартера и снимите наконечник провода.
3. Снимите воздухоподводящий рукав
(см. «Снятие и установка корпуса воздушного фильтра», с. 101).
4. Снимите аккумуляторную батарею.
5. Выверните три болта крепления стартера к картеру сцепления.
7. Установите стартер в порядке, обратном снятию.
Вам потребуются: ключи «на 10», «13», отвертка с плоским лезвием.
Перед разборкой стартера убедитесь в его неисправности путем следующих простых проверок.
2. Отверткой проверьте легкость перемещения муфты свободного хода привода вдоль вала.
3. Проверните шестерню привода. Она должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении.
4. Соедините проводами для «прикуривания» клемму «минус» снятой с автомобиля аккумуляторной батареи с корпусом стартера. Второй провод подсоедините одним концом к клемме «плюс» аккумуляторной батареи, а вторым — к выводу управляющего провода тягового реле. Если тяговое реле исправно, то раздастся щелчок и выдвинется муфта привода. В противном случае тяговое реле подлежит замене.
5. Отсоедините провод от управляющего вывода тягового реле и подсоедините к нижнему контактному болту тягового реле. Якорь стартера должен вращаться с большой скоростью вращения. В противном случае отремонтируйте стартер.
Если стартер нуждается в ремонте, выполните следующие операции.
1. Отверните гайку нижнего контактного болта тягового реле.
2. . и отсоедините шину от болта.
3. Выверните три винта крепления тягового реле к крышке стартера со стороны привода.
4. . и снимите тяговое реле.
5. Выверните два болта крепления крышки со стороны привода.
. разъедините крышку и корпус стартера, а затем извлеките опору рычага вместе с резиновой проставкой.
8. Снимите крышку со стороны привода.
9. Выверните два винта крепления крышки со стороны коллектора.
11. Извлеките из статора якорь в сборе со щеткодержателем.
12. Снимите щеткодержатель с якоря.
13. Сдвиньте по валу якоря ограничительное кольцо с помощью подходящей оправки.
14. Поддев отверткой, снимите стопорное кольцо.
15. Снимите с вала якоря ограничительное кольцо.
17. Осмотрите щеткодержатель. Проверьте высоту щеток в щеткодержателе. Если высота 7 мм и менее, замените щеткодержатель новым. Проверьте с помощью омметра изолированные держатели на за-мыкание с корпусом
На шлицах и цапфах вала якоря не должно быть повреждений (забоины и задиры). Коллектор якоря не должен иметь следов обгорания. Незначительное обгорание устраните ветошью, смоченной в бензине, и мелкозернистой наждачной шкуркой. Проверьте обмотку якоря на короткое замыкание с помощью омметра. Сопротивление должно стремиться к бесконечности.
19. Проверьте, легко ли перемещается якорь тягового реле стартера, замыкаются ли контактные болты контактной пластиной (с помощью омметра).
20. Проверьте привод. Зубья шестерни привода не должны иметь значительного износа. Шестерня должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении. Если зубья шестерни изношены или повреждены либо шестерня проворачивается в обоих направлениях, замените привод.
21. На рычаге привода стартера не должно быть трещин и следов значительного износа пазов вилок.
Собирайте стартер в последовательности, обратной разборке, с учетом следующих особенностей.
В процессе эксплуатации муфту привода не нужно смазывать. Однако необходимо очистить ее от грязи. Не применяйте для чистки привода средства, которые могут вымыть заложенную в его муфту смазку.
1. Смажьте шлицевую поверхность вала якоря кремнийсодержащей смазкой.
2. Смажьте моторным маслом подшипники (втулки) в крышках стартера.
3. Для установки ограничительного кольца воспользуйтесь раздвижными пассатижами.
Перед установкой тягового реле нанесите на поверхность реле, контактирующую с крышкой стартера со стороны привода, тонкий слой силиконового герметика.
5. Перед установкой щеткодержателя на якорь разведите щетки и зафиксируйте любым способом (например, подходящей оправкой).
Видео по теме «Renault Megane 2. СНЯТИЕ И УСТАНОВКА СТАРТЕРА»
Источник
6.1.9 Снятие и установка стартера
Снятие и установка стартера
|
|
Если магнитола в Вашем автомобиле закодирована, прежде чем отключать батарею, убедитесь что Вы знаете код. |
МОДЕЛИ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ
|
МОДЕЛИ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ (БЕЗ ТУРБОКОМПРЕССОРА)
|
МОДЕЛИ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ (С ТУРБОКОМПРЕССОРОМ)
1. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите правое переднее колесо и защитный щиток картера двигателя. 2. Ослабьте крепежные скобы и снимите систему воздушных труб, соединяющую впускной трубопровод с промежуточным интеркулером. 3. Точно так же снимите систему труб, соединяющую впускной трубопровод с промежуточным интеркулером. 4. Снимите приемную трубу как описано в Главе Системы питания и выпуска. 5. На моделях, оснащенных двигателем F9Q, снимите две подпорки в задней части стартера. 6. Отверните три болта, крепящие стартер к картеру сцепления коробки передач. 7. На большинстве моделей, чтобы снять стартер, необходимо действовать следующим образом. 8. Работая под правой стороной автомобиля, при помощи пробойника выбейте цилиндрический штифт, крепящий приводной вал к валу шестерни дифференциала. 9. Ослабьте две гайки и болты, крепящие правый крепежный элемент поворотного кулака к стойке подвески. Снимите верхнюю гайку и болт, но не снимайте нижнюю гайку и болт. 10. Выведите верхнюю часть крепежного элемента поворотного кулака наружу, пока внутренний конец приводного вала не отсоединится от вала дифференциала. Подвесьте приводной вал, используя шпагат или провод – не позволяйте ему висеть под собственным весом. 11. По мере необходимости переместите приводной вал, чтобы получить доступ к двум гайкам, крепим возвратный маслопровод турбокомпрессора к блоку цилиндров. 12. Отверните две крепежные гайки и отсоедините возвратный маслопровод турбокомпрессора от блока цилиндров. Снимите прокладку. Закупорьте отверстия в блоке цилиндров, чтобы предотвратить попадание грязи. 13. Отверните гайку, крепящую кронштейн электропроводки к основанию заднего крепежного кронштейна стартера, затем отсоедините электропроводку от стартера. 14
Отверните болт, крепящий кронштейн турбокомпрессора к заднему кронштейну стартера (обратите внимание, что болт также крепит теплоизоляционный щит). Ослабьте гайку и болт, крепящие кронштейн к турбокомпрессору. 15
Отверните гайки и болты, крепящие задний крепежный кронштейн стартера к двигателю и стартеру. 16. Отверните оставшийся болт, крепящий теплоизоляционный щит. 17. Снимите стартер, кронштейн заднего крепления и теплоизоляционный щит, работая под автомобилем. Следите за тем. чтобы не уронить стартер
15. Отверните гайки и болты, крепящие задний крепежный кронштейн стартера к двигателю и стартеру. 16. Отверните оставшийся болт, крепящий теплоизоляционный щит. 17. Снимите стартер, кронштейн заднего крепления и теплоизоляционный щит, работая под автомобилем. Следите за тем. чтобы не уронить стартер.
|
Предохранители Меган 2 под капотом
Для упрощения конструкции блока, модуль разделен на три части. Расположение в моторном отсеке также не меняется. Деталь следует искать возле батареи.

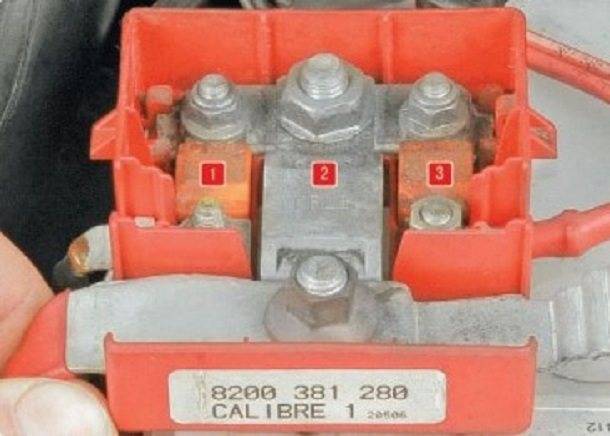

Силовые предохранители на авто с 2006 года монтируются на плюсовой клемме АКБ.
Здесь проходят силовые жилы нагруженного оборудования и агрегатов, обеспечивающих работоспособность установки.
Второй модуль устанавливается под аккумулятором. Чтобы добраться к нему, потребуется демонтировать АКБ и его кожух крепления.
Третий элемент конструкции смонтирован скрытно – в корпусе основного блока предохранителей, находится вставка с защитными элементами силовых цепей.
СНЯТИЕ И УСТАНОВКА ПРИВОДОВ ПЕРЕДНИХ КОЛЕС Renault Megane 2
Показано снятие привода левого переднего колеса. Привод правого колеса снимают аналогично, за исключением дополнительных работ по снятию опоры промежуточного вала, описанных в конце этого подраздела.
Вам потребуются: кусачки, торцовые головки «на 10», «на 13», «на 16», «на 18», «на 30», ключ для болтов колес, молоток, деревянная проставка, ключи «на 10», «на 13», «на 16», «на 18», юноч-ше- стигранник «на 6», специальное приспособление для снятия амортизаторной стойки с поворотного кулака.
1. Снимите защиту картера двигателя (см. «Снятие и установка брызговика и защиты картера двигателя», с. 63).
2. Слейте масло из коробки передач (см. «Проверка уровня, доливка и замена масла в механической коробке передач», с. 124).
|
3. Снимите декоративные колпаки передних колес (см. «Замена колеса», с. 50). |
4. Ослабьте затяжку гаек ступиц и болтов крепления колес.
При отворачивании гаек ступиц автомобиль должен стоять на земле. Ослабляйте и затягивайте болты крепления колес только на автомобиле, стоящем на земле.
5. Затормозите автомобиль стояночным тормозом, установите упорные бруски под задние колеса и приподнимите переднюю часть автомобиля, установив надежные опоры. Снимите передние колеса.
|
ПРИМЕЧАНИЕ |
|
Если на автомобиле установлена антиблоки- ровочная система тормозов, отсоедините колодки жгутов проводов от датчиков частоты вращения колес. |
6. Отсоедините от поворотных кулаков рулевые тяги (см. «Замена наконечника рулевой тяги», с. 158).
7. Ослабьте затяжку гаек крепления амортизаторных стоек (см. «Снятие и уста-
новка амортизаторной стойки», с. 139) и отверните гайки до конца резьбы, но не снимайте их.
8. Отсоедините от поворотного кулака шаровую опору, отжав нижний рычаг вниз и преодолевая упругое сопротивление стабилизатора поперечной устойчивости (см. «Замена рычага передней подвески», с. 141).
9. Отведите немного в сторону амортиза- торную стойку, одновременно вынимая из ступицы хвостовик наружного шарнира равных угловых скоростей.
10. Полностью отверните гайки ступицы и снимите их.
|
ПОЛЕЗНЫЙ СОВЕТ Если не удается извлечь хвостовики шарниров усилием рук, выбейте их из ступицы легкими ударами молотка через проставку, изготовленную из мягкого металла или дерева. |
11. С помощью монтажной лопатки вы- прессуйте хвостовики внутренних шарниров из полуосевых шестерней дифференциала и снимите приводы.
12. Для установки приводов сначала введите шлицевый хвостовик корпуса наружного шарнира в ступицу колеса и навинтите гайку ступицы до упора, не затягивая ее окончательно.
13. Затем введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал привода, чтобы совпали шлицы шарнира и шестерни полуоси.
14. Резкими движениями амортизаторной стойки с кулаком запрессуйте привод в шестерню полуоси до момента фиксации привода стопорным кольцом.
15. Установите колесо и заверните гайки до упора, не затягивая их окончательно.
16. Установите автомобиль на колеса, сняв с опор, и затяните гайку ступицы.
ПРЕДУПРЕЖДЕНИЯ
Гайку ступицы окончательно затягивайте на автомобиле, стоящем на земле, моментом
280 Н м. Перемещать автомобиль при незатянутой гайке ступицы категорически запрещено во избежание повреждения сепаратора подшипника ступицы.
Не используйте гайки ступиц повторно.
17. Затяните болты крепления колес (см. «Замена колеса», с. 50).
18. Установите декоративные колпаки колеса (см. «Замена колеса», с. 50).
19. После установки всех деталей залейте масло в коробку передач (см. «Проверка уровня, доливка и замена масла в механическую коробку передач», с. 124).
Для снятия опоры промежуточного вала привода правого переднего колеса дополнительно необходимо выполнить следующие операции.
|
1. Выверните три болта крепления и отведите опору от картера двигателя. |
2. Снимите привод правого колеса.
3. Проверьте состояние подшипника опоры вала. Подшипник должен вращаться без люфта, шума и переката.
4. После установки правого привода вверните болты крепления опоры.
Видео по теме «Renault Megane 2. СНЯТИЕ И УСТАНОВКА ПРИВОДОВ ПЕРЕДНИХ КОЛЕС»
Снятие и установка левого привода Рено Логан, Сандеро, Ларгус
Замена промежуточного подшипника Меган2
Снятие левого привода (ШРУСа) КПП Renault Megane 3
Как снять стартер на рено меган 2
стал гореть предохранитель стартера,облазил весь интернет ни картинок толковых не видео не нашел. в книжке тоже поверхностно описана процедура снятия стартера. геморроя когда не знайешь как снимать там много,в ларане за снять поставить например просят 1800 руб.а стартера там дорогие в наличии,решил снимать сам ,хотя бы посмотреть какой стоит что бы купить . снял защиту ,далее снял опору (это железка напротив стартера)на двух болтах ,что бы удобнее руку засовывать,от туда открутил клеммы одна на 10 мм, другая 8мм. с низу же подлез головкой с маленькой трещоткой на 13 открутил два болта на ощупь(окружающие много узнали о французах когда я снимал его),а вот верхний крайний болт я искал час,пришлось снять дроссельную заслонку и патрубок резиновый,и вот он прям на меня смотрит(хотя я думал что это не он ,ребята увидели помощники),вытаскивается через низ но его надо сбить с направляющей.далее вытаскивается уже в районе колеса правого.не забыть снять клемму с датчика масла.
———- Сообщение добавлено в 23:25 ———- Предыдущее сообщение размещено в 23:09 ———-
теперь вопрос может я отстал от жизни ,но суди по отзывам на сайте когда предохранитель горел в сервисе почистили клеммы и все прошло. вытащив стартер я его сразу поставил тестить ,подсоединил минус как положено ,далее подал плюс на втягивающие и он втянулся и ЗАКРУТИЛСЯ хотя я плюс только на втягивающее бросал через предохранитель 20 А он НЕ сгорел. Это же так не должно быть? Возможно если клемма от аккумулятора на сам стартер не окислилась то он бы подхватывал и предохранитель не сгорел бы.получается кому чистили клемму искусственно продлевали жизнь стартеру? так как же правильно должен работать стартер?
———- Сообщение добавлено в 23:26 ———- Предыдущее сообщение размещено в 23:25 ———-
а забыл на машине предохранитель горел мгновенно даже щелчка не было втягивающего.
| Меню пользователя диверсия |
| Посмотреть профиль |
| Отправить личное сообщение для диверсия |
| Найти ещё сообщения от диверсия |
во общем носил в ремонт стартер,СКАЗАЛИ СТАРТЕР В ИДЕАЛЬНЫЙ.ну а при подаче напряжения только на втягивающее и он втягивает и крутится это НОРМАЛЬНО.сказали плохой плюс от стартера до аккумулятора,вот и нет подхвата (ну я так и предполагал, хотя это считаю категорически не правильно). ну раз снял думаю почищу его а от не той конструкции как мы привыкли на жигулях.что бы например вытащить бендикс надо выбить ось из статора.щеточный узел например вделан в крышку и поэтому при сборке только один способ поставить щеточный узел,там есть кольцо которое надо приподнять и распереть щетки а потом вставлять, и якорем кольцо уйдет на место а щетки сомкнутся (фото приложу). снимал стартер и ставил два раза по своему рас. ству.первый раз снятие и постановка заняли 3 часа снять 3 часа поставить .второй раз все происходило на автомате все по 40 минут. проблема при установке верхний контакт втягивавшего ,там гайка на 8 мм очень маленькая,не то что как на основном контакте она на 10 и длинная.поэтому с нее постоянно соскакивала трещотка,места там нет ,и нужна трещотка с мелким шагом,а резьба там очень длинная.в общем от руки не идет да и не удобно,а трещотка не отщелкивает назад возвращает гайку. стартерные провода и провод на втягивающее о замка расположены очень близко двигателю,почти касаются,благо они в трубке,но посмотрел картинку в книге тоже самое.и нюанс когда затягиваете провод от замка надо его придержать а то он по направлению вращения стремится в двигатель упереться, правда ему там штырь не дает но получается очень близко.лучше придержать. честно я бы лучше деньги отдал,чем столько нервов,но думаю если третий раз то сам сделаю уже все отработано.
———- Сообщение добавлено в 16:01 ———- Предыдущее сообщение размещено в 15:45 ———-
———- Сообщение добавлено в 16:02 ———- Предыдущее сообщение размещено в 16:01 ———-
———- Сообщение добавлено в 16:04 ———- Предыдущее сообщение размещено в 16:02 ———-
———- Сообщение добавлено в 16:04 ———- Предыдущее сообщение размещено в 16:04 ———-
———- Сообщение добавлено в 16:05 ———- Предыдущее сообщение размещено в 16:04 ———-
———- Сообщение добавлено в 16:06 ———- Предыдущее сообщение размещено в 16:05 ———-
———- Сообщение добавлено в 16:07 ———- Предыдущее сообщение размещено в 16:06 ———-
———- Сообщение добавлено в 16:08 ———- Предыдущее сообщение размещено в 16:07 ———-
———- Сообщение добавлено в 16:10 ———- Предыдущее сообщение размещено в 16:08 ———-
———- Сообщение добавлено в 16:11 ———- Предыдущее сообщение размещено в 16:10 ———-
Артикулы запчастей
Стартер не является проблемной частью на Рено Меган 2, и редко когда выходит из строя. Поэтому мы рекомендуем при замене использовать оригинальную запчасть с кодом: Valeo D7R49 11d5 03051W C 8200331251.
Начиналось всё постепенно. Как-то поворачиваю ключ — и … тишина, только втягивающее клацает. Повернул еще раз — завелась.С каждым днем тишины становилось всё больше, а завелась всё меньше. Потом она и совсем пропала. Вдоволь настучавшись молотком по агрегату и прокатившись пару раз на веревке, осознал, что само оно не вылечится и лезть всё-таки придется.А залезть туда ой как не просто.Да еще на многих форумах знатоки пишут, что вынуть стартер на K4M без снятия правого привода невозможно. Вот это обстоятельство больше всего и пугало.Не люблю работающее лишний раз трогать.Позвонил на «Франсервис», просто прицениться. Говорят за 3-5 тыр могут помочь снять его, поставить, отвезти и привезти тем, кто их чинит.Решил, что тыры мне пригодятся самому …
Сверху стартер даже не видно — закрыт выпускным коллектором.Из арки правого колеса вдалеке он просматривается (см. фото), но не хватит длины рук.«Кто здесь не бывал … тот сам себя не испытал»
Остается только снизу. Оттуда хоть руку просунуть можно. Правда только вытянутую.
Есть и плюсы:— болты откручиваются из-под капота и стартер падает вниз— стартер цельный и никакие бронзовые втулки в колоколе КПП менять не придется— он маленький.
Вобщем подлез я снизу, дал побольше свету, сунул руку и, о счастье, обнаружил шатающийся провод на длинном медном контакте.Такое близкое соседство с выпускным коллектором даром не проходит. Гайка подрассыпалась и уже ничего не прижимала.Держа двумя пальцами правой руки ключ, с трудом отвинчиваю гайку, и долго почти вслепую зачищаю кабельные наконечники и клеммы различным маникюрным инструментом.Никакие щетки туда не лезут. Если только зубные. Ставлю новую гайку. Гайку лучше взять подлиннее. Короткая легко может сорвать старую медную резьбу.
«Обошлось!» — думал наивный я тогда, снимать ведь ничего не пришлось, но … счастье длилось недолго. Недели 2. После началось опять. Видно карма такая.Теперь уже и втягивающее щелкать перестало. Кирдык, думаю, его обмотке (типа витки коротнуло и индукции не хватает) и мучительно ищу корреляцию с недавно проделанной работой.Связи не нахожу. Контакты в порядке. Залетел таки второй снаряд в воронку. Видимо от судьбы не уйдешь.
«Придется лезть — 2»— откручиваю провода— откручиваю болты— расшевеливаю стартер и он явно хочет упасть вниз— выкручиваю стоящий на пути к свободе датчик уровня масла (см. первое фото), затыкаю тряпкой дырку и …— напевая «и он у меня крутился как у кабана» вытаскиваю стартер на свет божий в сторону арки.
Повертеть как кубик Рубика конечно придется, но ВЫТАЩИТЬ МОЖНО. НЕ ВЕРЬТЕ, КТО ГОВОРИТ НЕТ. ПРИВОД СНИМАТЬ НЕ ОБЯЗАТЕЛЬНО!Приношу стартер домой и подключаю втягивающее реле к 15А источнику. Клацнуть оно пытается, но силенок не хватает.Полностью убедив себя в к/з витках разбираю стартер
и … обнаруживаю липкое НЕЧТО внутри реле. Так вот где собака-то порылась.По моему разумению ничего там смазывать не надо, а какой-то ***ак всё-таки вымазал. И наверно маслом подсолнечным. Да еще коллектор дожарил.Для того похоже и трутся там покрытый медью толкатель об стакан из нержавейки (см. фото). Ржаветь-то нечему.
— всё промываю— развальцовываю втягивающее шлицем отвертки и пассатижами (см. второе фото). Ничего надрезать по периметру не надо — металл мягкий.— чищу внутренние контакты (они в порядке)— перематываю реле (видимо лишнее, но третий снаряд уже не хочу)— завальцовываю молоточком обратно.

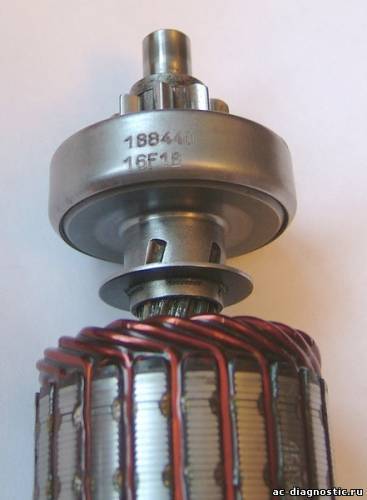

Теперь про бендикс.
Монолит. По валу ходит, а внутри всё намертво. (То-то в конце каждой заводки у меня «х-р-р-ынь» была. Думал фича ).Лью внутрь WD-40, масло, шевелю и постепенно расшевеливаю. Читаю в инете, что бесполезняк, но беру на себя риск оставить этот (хоть опыт приобрету).А для гарантии еще варю его в кипятке минут 20. Теперь работает как надо — в одну сторону сцеплён, в другую расцеплён.
Замена стартера в Renault Logan
Неисправности стартера можно условно разделить на два типа:
- механические повреждения;
- поломка электрической части.
К механическим относятся:
- износ шлицы шестеренки бендикса;
- выработка ресурса подшипников.
Со стороны электрики наблюдаются следующие неполадки:
- выход из строя реле стартера Рено Логан;
- перебои в подаче питания на втягивающем устройстве;
- неисправность обмотки.
Стартер может перестать прокручиваться из-за неполадок в работе аккумуляторной батареи. В случаях, когда на клеммах аккумулятора слишком низкое напряжение, силы электромагнитного поля будет недостаточно, чтобы сработал стартер. Это не относится непосредственно к неполадкам устройства, но часто происходит и вводит водителя в заблуждение.
Чтобы подтвердить или опровергнуть, что неполадки исходят от АКБ, а не стартера, достаточно сделать замеры напряжения аккумулятора при помощи мультиметра.
Определить поломку втягивающего реле можно без снятия стартера Рено Логан. Когда подается напряжение, оно срабатывает и издает характерный щелчок. Если этого звука нет, а стартер не крутит, можно говорить о неисправности реле.
Для диагностики остальных неисправностей понадобится снять стартер с автомобиля.
Признаки, указывающие на необходимость замены
Поломка каждого элемента, обеспечивающего работу стартера, имеет свои характерные особенности. Изменения в работе автомобиля подскажут опытному водителю, что необходима диагностика, последующий ремонт или замена стартера Renault Logan.
Признаки неисправности стартера
| Признак | Причина | Способы диагностики и устранения |
| Стартер не запускается | Проблемы со стороны аккумуляторной батареи | Проверить качество работы батареи, зарядить |
| Окислились провода и клеммы аккумулятора | Устранить окись на клеммах, смазать и качественно закрепить все провода и клеммы | |
| Обрыв или повреждение проводки в отсеках, обеспечивающих подачу электроэнергии на стартер | Проверить качество крепления всех проводов, поврежденные участки заменить, зачистить все контакты и соединения | |
| Сломан замок зажигания | Заменить замок зажигания | |
| Вышло из строя тяговое реле | Демонтировать старое и установить новое реле | |
| Не вращается якорь стартера или слишком низкая скорость вращения | Заряд аккумулятора значительно ниже минимально допустимых показателей | Обеспечить зарядку аккумуляторной батареи |
| Ослаблены гайки крепления реле | Подтянуть гайки | |
| Втягивающее реле отключается сразу после включения | Разряжен аккумулятор | Зарядить батарею или приобрести новую |
| Неисправен замок зажигания или электропроводка | Заменить неработающие детали | |
| При включении стартера отсутствует вращение коленвала | Стартер вышел из строя | Заменить устройство на новое |
| Стартер включается, но шестерня не выполняет свою функцию | Повреждены зубья шестерни бендикса | Устранить повреждения или заменить бендикс стартера, маховик |
| После запуска двигателя стартер продолжает работать | Заело ключ в замке зажигания | Отремонтировать или заменить систему замка зажигания |
| Замкнуло контакты замка | ||
| Работа стартера сопровождается сильным шумом | Не зафиксированы болты крепления стартера | Подтянуть болты |
| Нарушена работоспособность бендикса | Установить новый бендикс или заменить стартер полностью |
Чаще всего неисправности стартера вызваны общим износом устройства. При наличии поломки можно провести диагностику и заменить непосредственно вышедшую из строя деталь, но лучше задуматься о смене стартера целиком.

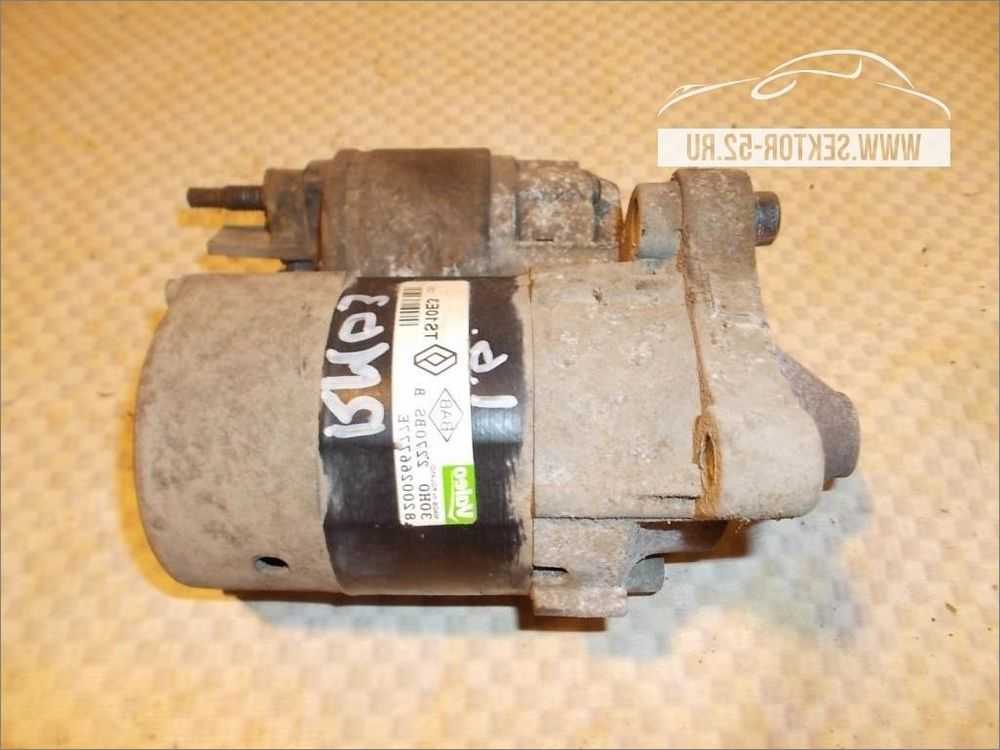

Стартер Renault Megane
Стартер в автомобиле предназначен для раскручивания коленчатого вала для последующего запуска двигателя. Основные компоненты: корпус, щетки, ротор, статор, контактная плата, роликовый подшипник, втягивающее реле, втулка, приводной механизм.
В зависимости от модификации классифицируют: редукторные и безредукторные стартеры.
- Редукторные: имеют более сложную конструкцию, потребляют меньшее количество электрической энергии. Недостатки: завышенная стоимость, планетарная шестерня часто выходит из строя;
- Безредукторный тип: простой в обслуживании, упрощенная конструкция, дешевизна в сравнении с аналогами. Недостатки: недлительный ресурс эксплуатации, снижение эффективности работы при отрицательных температурах.
Пусковое устройство на автомобиле — один из энергоемких модулей. В процессе запуска двигателя от аккумуляторной батареи отбирается ток силой более 450 Ампер.
Систематическая эксплуатация пускового устройства, порой с нарушениями, приводит к частым поломкам, неисправностям. Не всегда целесообразно покупать новый стартер для замены, достаточно провести ревизию установленного. Решение принимаем мастер, основываясь на результаты диагностики.
