Техническое обслуживание
Периодичность обслуживания мотора Приора составляет примерно 15 тыс. км. Так делает завод, который изготавливает этот агрегат. Специалисты рекомендуют провести первую проверку через 3 тыс. км. В основном на этом этапе следует уделить больше внимания тем местам, где располагаются крепления для оборудования навесного типа. Кроме того, во время первой проверки и обслуживания обязательно заменяется масло или фильтры для него.
Если двигатель имеет 8-клапанную конструкцию, то требуется во время первой проверки проверить состояние клапанных зазоров. Если мотор отличается 16-клапанной конструкцией, то такие действия не понадобятся, так как на таком агрегате имеются гидрокомпенсаторы. Подобные проверки проводятся также через 15 тыс. км пробега для Приоры.
Когда на одометре уже более 30 тыс. км, понадобится не только заменить фильтры для масла, но и саму маслянистую жидкость. Обязательно следует поменять еще и свечи зажигания, а потом фильтры в системе питания.
Часто примерно при таком пробеге начинают плохо функционировать или совсем ломаться ролики ГРМ. Если на Приоре имеется 8-клапанный двигатель, то следует дополнительно заменить прокладку в крышке механизма клапанов.
Когда отметка на одометре достигает уже 45 тыс. км, снова следует поменять масло. Обязательно нужно проверить натяжение в ремнях для привода ГРМ. Причем эти действия проводятся для двигателя как с 8, так и с 16 клапанами.
Потом плановое обслуживание осуществляется, уже когда пробег достигает отметки в 60 тыс. км
В этот раз нужно обратить внимание на свечи и ремни привода генератора. Иногда нужно промывать систему питания. Особенно это касается места, где располагается дроссельный патрубок
Рекомендуется на этом сроке поменять датчики, которые отвечают за холостой ход
Особенно это касается места, где располагается дроссельный патрубок. Рекомендуется на этом сроке поменять датчики, которые отвечают за холостой ход.
Когда пробег достигает 75 тыс. км, на агрегате с 8 клапанами требуется поменять ремни привода ГРМ. То же касается и кислородного датчика. Охлаждающую жидкость тоже лучше заменить, так как к этому времени она уже частично или полностью теряет свои функции.
Дальше техническое обслуживание уже будет повторяться для Приоры. В итоге минимальный риск для этого двигателя составляет примерно 100 тыс. км. Иногда при соблюдении всех правил и должном техническом обслуживании выходит растянуть это время до 200 тыс. км пробега. Конечно, если изменить конструкцию (тюнинг), то это повышает мощность агрегата. Но даже если соблюдать все требования, то рано или поздно не обойтись без ремонта. Конечно, соблюдение правил отсрочивает это, однако придется либо самостоятельно заменять детали, либо обращаться к специалисту.
Гнёт ли клапана на Ладе Гранте 8 клапанной: 11186 (82 л.с) и 21116 (87 л.с.), + видео?
Варианты 8-ми клапанных двигателей хорошо знакомы владельцам Лада Гранта ещё по-прежним моделям АвтоВаза. Данные двигатели имеют индексы 11183 и (11186, 21116), мощность их 82 и 87 лошадиных сил соответственно.
Основная статья: Какие двигатели устанавливают на автомобили Лада Гранта.
Отечественный потребитель очень боится обрыва ремня ГРМ. Поэтому данный вопрос играет не последнюю роль при выборе модификации автомобиля.
В случае такой ситуации может произойти загибание клапанов, что в народе породило высказывание «кулак дружбы«. Есть даже слэнг, который обозначает моторы, гнущие клапана как «втыковые», а моторы, которые лишены этого недостатка — «безвтыковые».
Чтобы обрыва ремня не произошло, необходимо менять ремень вовремя (подробнее о том, когда необходимо менять ремень ГРМ по рекомендации завода и по опыту Грантоводов читайте здесь).
Модификация 11183 (комплектация «Стандарт», 82 л.с.)
Двигатель 11183 (под капотом Лада Калина)
Самые первые модификации автомобиля Гранты шли с необлегченной шатунно-поршневой группой, на таких двигателях клапана не гнёт, тут всё зависит от оборотов в момент обрыва ремня. Данные двигатели устанавливались на автомобили в комплектации «Стандарт» и имели обозначение 11183. Преимущество данного мотора в его тяговитости, на низах он едет словно дизель!
По сути дела это полная копия двигателя ВАЗ-2108, только с увеличенным объёмом, а владельцы девяток во всю хвалились историями о том, как порвался ремень ГРМ и ничего с двигателем не случилось.
Двигатель 11186 (87 л.с.) — клапана гнёт!
Двигатель 11186 (под капотом)
11186 двигатель специально для CarFrance.ru от Грантовода Игоря
При обрыве ремня ГРМ на двигателе 11186 автомобиля Лады Гранты — клапана гнёт, уже было много случаев, которые подтвердили эту гипотезу. Самый удачный вариант развития событий при обрыве ГРМ на этом двигателе — это загиб впускных клапанов.
Двигатель 11186 (снятый с авто)
Двигатель 21116 (87 л.с.) — клапана гнёт!
21116 двигатель гнёт клапана
Данный двигатель устанавливается на автомобиле Лада Гранта в комплектации «Норма». И он тоже гнёт клапана, к сожалению.
Основная статья: Двигатель 21116: отзывы, ресурс до капитального ремонта — подробный обзор двигателя от Грантоводов!
Двигатель 21116 (87 л.с.) — один из самых распространённых на автомобиле Лада Гранта
Для того, чтобы увеличить мощность, конструкторам АвтоВаза пришлось установить облегченно-поршневую группу в 114 мотор. Это привело к тому, что место под выемки в поршнях теперь отсутствует полностью, а это означает в 100% поршня погнёт. Так как поршень стал тоньше, то с большой долей вероятности поршень после «встречи с клапанами» тоже придёт в негодность и рассыпется на части.
Отличия у 21116 и 11186 только в том, что первый устанавливается импортная шатунно-поршневая группа, а на второй — отечественная.
Ремонт (стоимость, гарантия)
Ремонт в самой простой ситуации начнётся с отметки в 15 тысяч рублей, зависит от региона и квалификации мастера. Что самое печальное, что данные ситуации возникают и на небольшом пробеге, около 15 000 км. Но в данном случае, Вы еще можете обратиться по гарантии к своему официальному дилеру. Данный вид работ является гарантийным.
Поскольку при обрыве ремня ГРМ рвёт клапана и на 16-ти клапанниках, то на нашем сайте развернулась бурная дискуссия о том, какой же всё-таки двигатель лучше: 8 или 16 клапанов.
Как проверить состояние ремня ГРМ?
Для визуальной проверки ремня ГРМ необходимо снять крышку привода ГРМ. Сделать это не сложно, на 8-ми клапанниках места под капотом очень много. Снимаете крышку и начинаете визуальный осмотр ремня. Он должен быть как новый, без трещин и порепин, без грязи и налёта, сухой.
Если состояние ремня вызывает опаску, то его необходимо заменить, подробнее в статье: замена ремня ГРМ на 8-ми клапанной Гранте.
Как проверить состояние помпы и натяжного ролика?
Для проверки состояния помпы необходимо снять нижнюю половину крышки привода ГРМ. Далее ослабьте натяжение ремня путём ослабления натяжного ролика. Проверьте работоспособность помпы, покрутите её и посмотрите, есть ли люфт. Если люфт есть, то не тяните, и меняйте помпу, так как она может заклинить в ближайшее время.
Аналогичным образом на люфт проверяется и натяжной ролик.
Также Вас должны насторожить посторонние шумы при работе двигателя. Признаком скорой поломки помпы и роликов является звук «шуршания» этих элементов.
Случались случаи обрыва ремня ГРМ и загиба клапанов в результате заклинившей помпы и на пробеге не более 20 000 км.
carfrance.ru
Неисправности и ремонт двигателя Приора 21126
Двигатель 21126 это продолжение десяточного мотора ВАЗ 21124, но уже с облегченной на 39% ШПГ производства Federal Mogul, лунки под клапаны стали меньше, другой ремень привода ГРМ с автоматическим натяжителем, благодаря которому решена проблема подтягивания ремня на 124 блоке. Сам блок двигателя приора тоже претерпел небольшие изменения, вроде более качественной обработки поверхн остей, хонингование цилиндров теперь производится в соответствии с более жесткими требованиями компании Federal Mogul. На этом же блоке над картером сцепления располагается место с номером двигателя приора, чтоб увидеть его, нужно снять воздушный фильтр и вооружиться небольшим зеркалом. Двигатель ВАЗ 21126 1,6 л. инжекторный рядный 4-х цилиндровый с верхним расположением распределительных валов, газораспределительный механизм имеет ременный привод. Ресурс мотора 21126 приора, по данным завода изготовителя составляет 200 тыс. км, сколько ходит двигатель на практике… как повезет, в среднем примерно так и есть. Кроме того, существует облегченный вариант этого мотора — калина мотор 1.4 ВАЗ 11194 , так же спортивный форсированный вариант — двигатель ВАЗ 21126-77 120 л.с., статья о нем находится ТУТ . Из недостатков данного силового агрегата стоит отметить неустойчивую работу, потерю мощности, ремень грм. Причинами неустойчивой работы и отказа запускаться может быть проблемы с давлением топлива, нарушение работы ГРМ, неисправность датчиков, подсос воздуха через шланги, неисправность дроссельной заслонки. Потеря мощности может быть связана с низкой компрессией в цилиндрах из-за прогоревшей прокладки, износ цилиндров, поршневых колец, прогорание поршней. Значительный недостаток – двигатель приоры 21126 гнет клапаны. Решение проблемы – замена поршней на безвтыковые. Тем не менее, приора мотор на данный момент один из самых совершенных отечественных двигателей, возможно надежность похуже, чем у 124-го, но мотор так же очень неплохой и достаточно мощный для комфортного передвижения в городе. В 2013 году вышла модернизированная версия этого мотора, маркировка нового двигателя приоры ВАЗ 21127, статья о нем находится ЗДЕСЬ.
В 2015 году начался выпуск спортивного двигателя НФР под названием 21126-81, который использовал базу 21126. А с 2016 года доступны автомобили с 1.8 литровыми моторами 21179, который также использовался 126-ой блок.
Самые основные неисправности 126 мотора
Перейдем к неисправностям и недостаткам, что делать если приора двигатель троит, иногда промывка форсунок решает вопрос, возможно дело в свечах или в катушке зажигания, но обычное дело в данном случае померять компрессию чтоб отбросить проблему прогара клапана. Но самый дешевый вариант заехать в сервис на диагностику. Еще одна распространенная проблема когда плавают обороты двигателя приора 21126 и двигатель работает неровно, обычная болезнь вазовских шеснадцати клапанников, ваш ДМРВ сдох! Не сдох? Тогда прочищайте дроссельную заслонку, есть вероятность что просит замены ДПДЗ(датчик положения дроссельной заслонки), возможно приехал РХХ(регулятор холостого хода). Что делать если машина не прогревается до рабочей температуры, возможно проблема в термостате или слишком сильные морозы, тогда придется колхозить картонку на решетку радиатора 😀 По поводу перегревов и прогревов, нужно ли прогревать двигатель? Ответ: хуже точно не будет, прогрейте 2-3 минуты и все будет хорошо. Вернемся к косякам и проблемам моторов, ваш приора двигатель не заводится, проблема может быть в аккумуляторе, стартере, катушке зажигания, свечах зажигания, бензонасосе, топливном фильтре или регуляторе давления топлива. Следующая проблема, шумит и стучит двигатель приоры, это встречается на всех двигателях Лада. Проблема в гидрокомпенсаторах, могут стучать шатунные и коренные подшипники(это уже серьезно) либо сами поршни. Ощущаете вибрацию в двигателе приора, дело в проводах высоковольтных или в РХХ, возможно форсунки загадились.
5.15.4 Сборка двигателя
5.15.3. Сборка двигателя
|
1. Очистите нагар по краям постелей блока цилиндров. Очистите от отложений масляные канавки в постелях. |

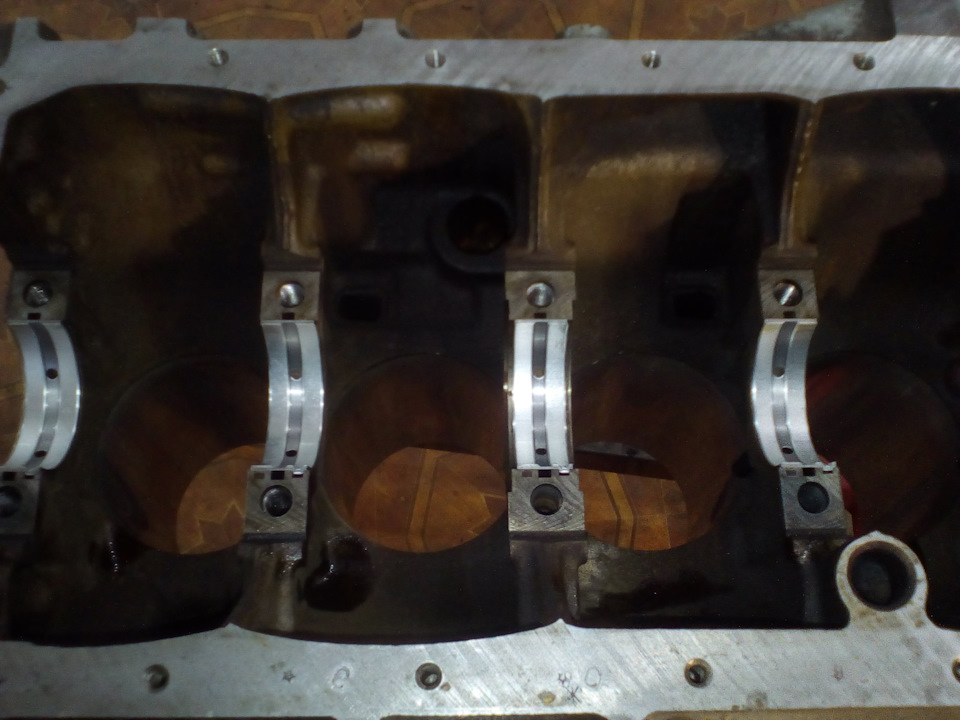

2. Установите вкладыши коренных подшипников в постели блока цилиндров в соответствии с метками, сделанными при разборке. При установке вкладышей их стопорные усики должны войти в пазы постелей. |
|
Предупреждение |
4. Установите коленчатый вал в блок цилиндров.
5. Смажьте упорные полукольца моторным маслом
Обратите внимание на канавки полуколец: этими сторонами полукольца должны быть установлены к щекам коленчатого вала
|
6. Установите сталеалюминиевое полукольцо (белого цвета) с передней стороны средней постели (со стороны привода распределительного вала)… |
7. …металлокерамическое (желтого цвета) – с другой стороны постели. |
|
8. Поверните полукольца так, чтобы их концы были заподлицо с торцами постели. |
9. Вставьте вкладыши в крышки коренных подшипников в соответствии с метками, сделанными при разборке. При этом стопорные усики вкладышей должны войти в пазы крышек. |
|
Предупреждение |
«Снятие и установка масляного насоса»
|
Предупреждение |
|
26. Разверните кольца на поршне так, чтобы их замки были расположены под углом 120° друг к другу. |
27. Тщательно протрите чистой тряпкой шатунные шейки коленчатого вала. |
|
30. Наденьте на поршень специальную оправку для сжатия поршневых колец и аккуратно опустите шатун в цилиндр. Рекомендуется предварительно провернуть коленчатый вал так, чтобы его шатунная шейка, на которую монтируют шатунно-поршневую группу, установилась в НМТ. Стрелка на днище поршня должна быть направлена к передней части двигателя (в сторону привода распределительного вала). |
31. Плотно прижмите оправку к блоку и ручкой молотка протолкните поршень в цилиндр. Если оправка будет неплотно прилегать к блоку цилиндров, можно поломать поршневые кольца. |
|
32. Установите нижнюю головку шатуна на шейку коленчатого вала. |
33. Вставьте вкладыш в крышку шатуна в соответствии с ранее сделанными метками так, чтобы усик вкладыша вошел в проточку в крышке. После этого смажьте вкладыш моторным маслом. |

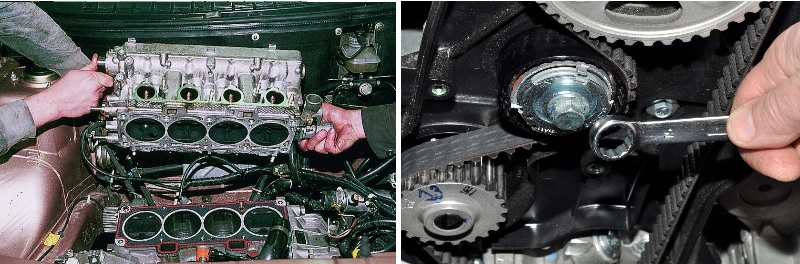

«Замена прокладки головки блока цилиндров»«Замена ремня привода газораспределительного механизма и натяжного ролика»
Рабочий ресурс
Завод-изготовитель заявляет, что мотор 126 на 16 клапанов может стабильно работать на протяжении 200 тысяч километров. После этого предела силовой установке требуется капитальный ремонт. Но не стоит забывать, что АвтоВАЗ – это настоящая лотерея, у некоторых владельцев Приоры мотор ловил клин на 2 тысячах. Но если вы бережно относитесь к машине Лада, исправно выполняете ТО и заменяете поврежденные компоненты, то можно смело рассчитывать на ресурс в 150-200 тысяч км пробега.
На ресурс силовой установки влияют множество факторов, вот некоторые из них:
- Перегрев. Работа двигателя на Приоре при повышенных температурах заметно сокращает его ресурс. Рабочая температура, о которой мы поговорим в следующем разделе, должна сохраняться на одном уровне.
- Топливо. В руководстве по эксплуатации указано, какой бензин необходимо лить в мотор номер 126 на 16 клапанов. Также рекомендуется посещать только проверенные заправки, на которых вам не зальют разбавленное горючее.
- Моторное масло. Здесь все просто – своевременно меняйте смазочную жидкость и покупайте качественные масла, тогда ресурс составит 150-200 тысяч км. Для 16 клапанного агрегата 126 подходит полусинтетика (рекомендация Лада) и синтетика. Менять масло необходимо раз в год или каждые 15 тысяч км пробега, как видите, ресурс у жидкости не большой.
Проблемные места в двигателе
В период эксплуатации этого транспортного средства владельцы обнаруживают неисправности и слабые места мотора. К ним относятся следующие:
- Помпа. Еще этот элемент называют жидкостным насосом. Он довольно часто ломается. Если владелец транспортного средства вовремя не посмотрел на показатели температурного датчика, то поломка жидкостного насоса может привести к тяжелым последствиям. Эта установка быстро перегревается, а потом ее просто заклинивает. Чтобы вернуть работоспособность детали, придется проточить цилиндры, а потом поменять поршневую группу.
- Радиатор. Обязательно нужно периодически проверять радиатор. Довольно часто в местах, где имеются спайки, образуется течь. Их обязательно нужно устранить как можно быстрее.
- Ролик в механизме газораспределения. Это еще одно слабое место, где могут появляться поломки. Если во время работы двигателя слышен гул в области под крышей ремня ГРМ, то обязательно нужно принять все необходимые меры. Если гул начал мешать, только когда поездка длительная, то функциональность ролика можно восстановить, используя побольше смазки. Однако на долгое время это не спасет, так что капитальный ремонт потребуется. Ролик придется заменить. Если и дальше игнорировать неприятные звуки, то в дальнейшем это приведет к тому, что нагрузка на ремень ГРМ значительно возрастает. В итоге он либо прорывается, либо слетает со своего места. Как следствие, клапаны гнутся, так что необходим полный ремонт всего агрегата.
Довольно часто водители Приоры предъявляют жалобы на то, что масло подтекает под крышкой механизма клапанного типа. Чтобы устранить такую проблему, нужно просто заменить прокладки.
Как правило, ремонтные работы заключаются в том, что требуется расточить цилиндры или просто заменить поршни. Часто владельцы вынуждены прибегнуть к ремонту из-за того, что агрегат перегрелся. Это происходит вследствие таких причин: плохо работает или совсем поломалась система охлаждения, прокладки установлены негерметично, нарушено функционирование термостата или др. В простых случаях можно будет просто поменять прокладку. Но если перегрев вызван более сложными и серьезными проблемами, то самостоятельно исправить ситуацию не получится, так что понадобится помощь специалистов.
Двигатель ВАЗ 21114-100026080. Характеристика двигателя ВАЗ 21114.
Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.
| Количество цилиндров: | 4 |
| Рабочий объем цилиндров, л: | 1,596 |
| Степень сжатия: | 9,6 |
| Номинальная мощность двигателя при частоте вращения коленчатого вала 5200 об/мин,: | 60 кВт.-(81,6 л.с.) |
| Диаметр цилиндра, мм: | 82 |
| Ход поршня, мм: | 75,6 |
| Число клапанов: | 8 |
| Минимальная частота вращения коленчатого вала , об/мин: | 800-850 |
| Максимальный крутящий момент при 3000 об/мин., Н*м: | 125 |
| Порядок работы цилиндров: | 1-3-4-2 |
| Октановое число бензина: | 95(неэтилирован.) |
| Система подачи топлива: | Распределенный впрыск с электронным управлением. |
| Свечи зажигания: | А17ДВРМ, BPR6ES(NGK) |
| Вес, кг: | 112,0 |
ДВС ВАЗ 21114–00 (60 или 90) – Евро 2;
ДВС ВАЗ 21114–20 (50 или 62) – Евро 3;
ДВС ВАЗ 21114-70 (72) – Евро 4.
Двигатель ВАЗ 21114 может применяться для установки на автомобили ВАЗ Lada Kalina, ВАЗ 2108, 21083, 2109, 21093, 21099, 2113, 2114, 2115, 2110, 2111, 2112 и их модификациях.
Двигатель ВАЗ 21114 — это модифицированный вариант двигателя 2111. Целью модификации было увеличение объема ДВС до 1600 см куб.(2111 — 1500 см куб.) и повышение экологических показателей до требований европейских стандартов. Существует несколько вариантов комплектации. Двигатель 21114, в зависимости от комплектации, может соответствовать экологическим требованиям Евро 2, Евро 3, или Евро 4. Моторы комплектации ВАЗ 21114–00 (60 или 90) – Евро 2; ВАЗ 21114–20(50 или 62) – Евро 3; ВАЗ 21114-70(72) – Евро 4.
Следует отметить, что двигатель 21114 по конструкции основных узлов: блока, головки блока, распредвала, клапанных механизмов и кривошипно-шатунного механизма не отличается от модели 11183.
Был разработан новый блок цилиндров 21114-1002011-10. Конструктивно он отличается от блока цилиндров 2110 только высотой (смотреть «Блок цилиндров»). Для увеличения объема потребовалось увеличить высоту блока на 2,3мм. ( высота от оси коленчатого вала до верхней поверхности блока — 197,1мм). Крепежные отверстия для крепления головки блока выполнены с резьбой М12 x 1,25 мм. Номинальный диаметр цилиндров – 82 мм.
Установлен коленчатый вал 11183 -1005016. По посадочным местам он соответствует коленчатому валу 2112. Этот вал имеет увеличенный на 2,3 мм радиус кривошипа, по сравнению с валом 2112, это обеспечивает ход поршня в 75,6 мм. Вал имеет маркировку : на противовесе указана модель — «11183».
Маховик и шкив коленчатого вала используются от ВАЗ 2110.
Внимание!
В двигателе применяется шатунно-поршневая группа 2110.

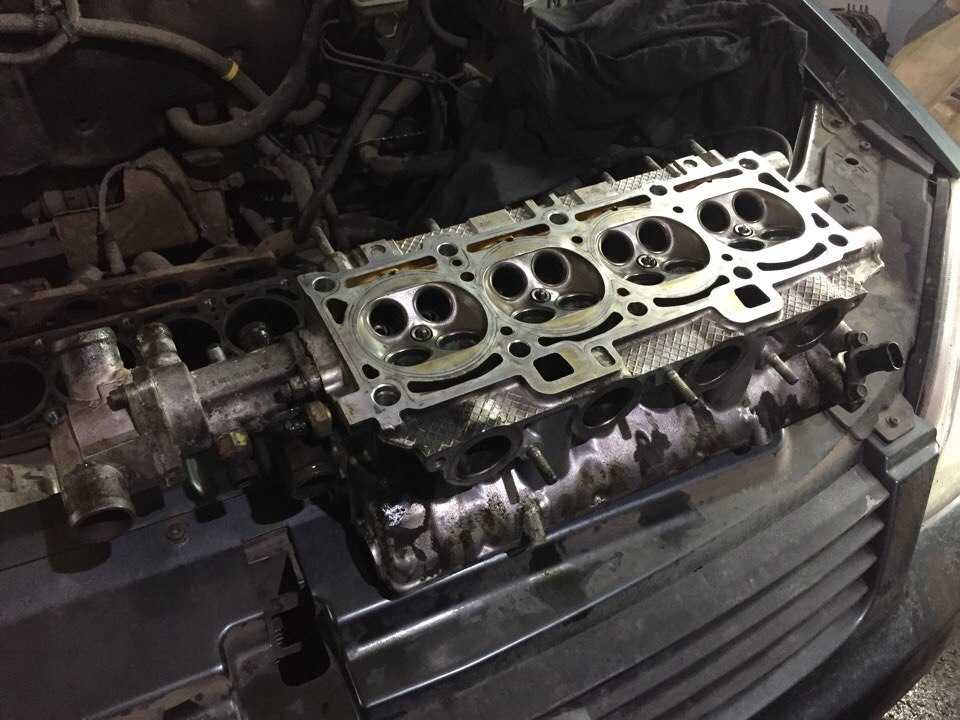

Головка блока цилиндров получила индекс – «11180». Головка имеет увеличенную камеру сгорания (81мм.х50мм.).
На двигателе ВАЗ-21114 используется фазированный впрыск. Это отличает его от ДВС ВАЗ-2111 с попарно-параллельным впрыском топлива. Поэтому на таких двигателях устанавливается распределительный вал с индексом 2111. В этой модификации, на конце вала, имеется штифт для контроля положения вала датчиком фазы. Распределительный вал приводится во вращение зубчатым ремнем 2108-1006040-10.
Шкив 11183-1006020 распределительного вала имеет отличие от шкива ВАЗ-2111. На установленном шкиве метка для установки фаз газораспределения смещена на два градуса, по отношению к метке шкива 2111.
Выбор поликлинового ремня, для привода генератора и других навесных агрегатов, определяется согласно наличию таких же конструктивных особенностей, как и на двигателе ВАЗ 2111.
Ресивер двигателя ВАЗ 21114 изготовлен из пластмассы, и отличается формой от модели используемой на двигателе ВАЗ 2111.
Произведены изменения в топливной системе двигателя.

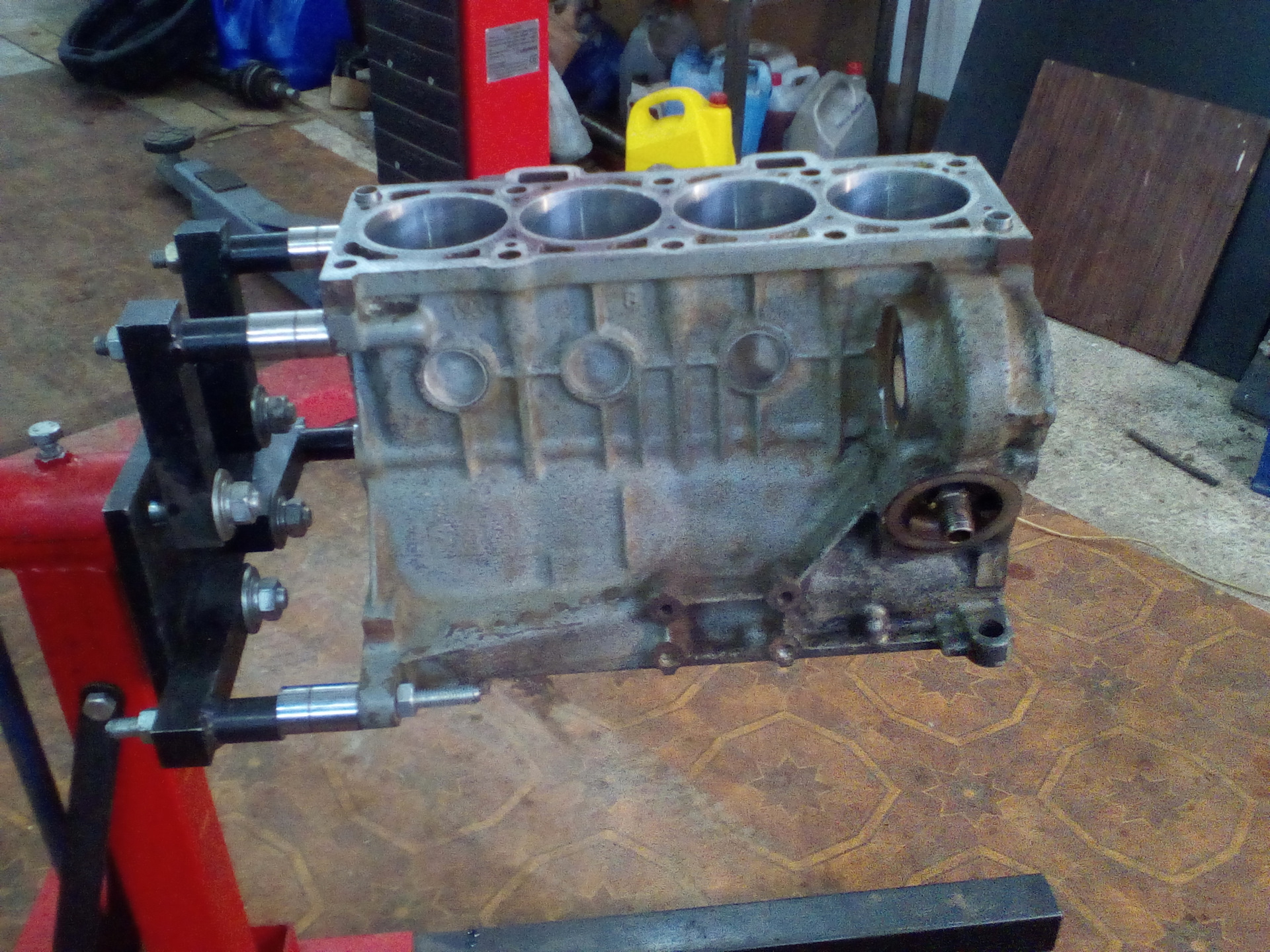

Переходим к блоку цилиндров

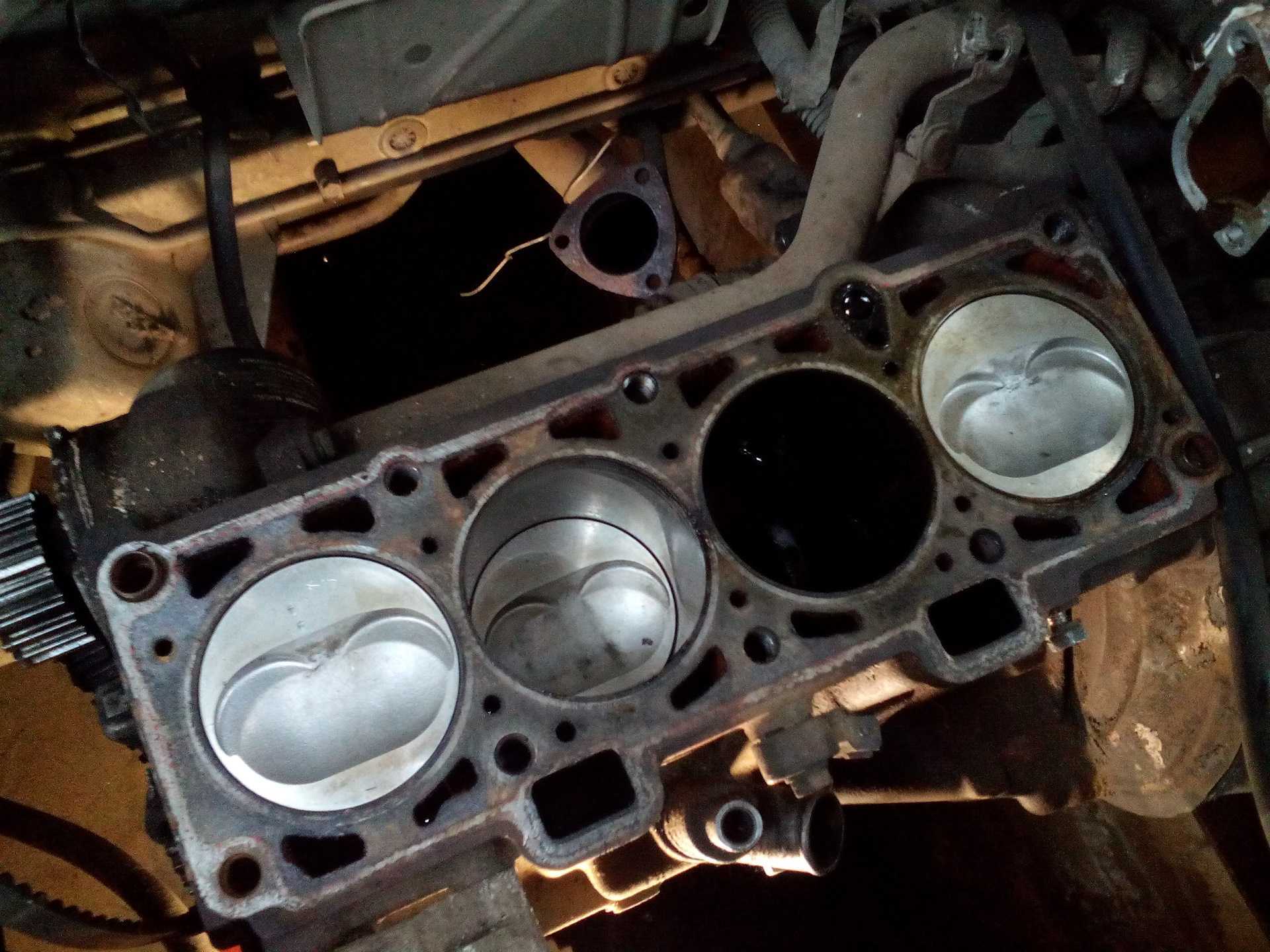

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.
Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.
Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.
Устраняем продольный люфт коленвала
На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.
Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.
Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт.
Собираем поршневую
Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же.
Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.
После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.
Проверяем тепловой зазор в поршневых кольцах
Раскладываем каждый комплект колец к каждому цилиндру.
По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.
Щупами замеряем зазор.
Номинальный зазор: 0.25 — 0.45 мм.
Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.
Устанавливаем новые кольца
Сначала устанавливаем разжимную пружину маслосъемного кольца, затем само кольцо. Замок маслосъемного кольца должен смотреть в противоположную сторону замка пружины. После устанавливаем нижнее компрессионное и наконец верхнее компрессионное кольцо.
Кольца в канавках поршня должны обязательно легко вращаться.
Правила эксплуатации
Для того чтобы двигатель Приоры, вне зависимости от количества клапанов на цилиндр, отработал как можно дольше без капитального ремонта нужно соблюдать определенные правила эксплуатации и обслуживания.
Приора хоть и считается автомобилем нового поколения, но качество сборки двигателя осталось на прежнем уровне. Поэтому после приобретения нового автомобиля, желательно сразу же отправиться на станцию технического обслуживания, или же самому в гаражных условиях провести первичное обслуживание.
Заключается оно в том, чтобы проверить и, в случае надобности, подтянуть все места крепления. Часто после завода навесное оборудование и патрубки двигателя недостаточно затянуты. Особенно это касается систем питания, охлаждения и механизма газораспределения. Но даже после этого стоит первые несколько тысяч километров периодически осматривать силовой агрегат на наличие подтеков.
Демонтированный мотор Приоры
Ресурс силового агрегата сильно зависит от качества масла, которое в него заливается.. Масло низкого качества не будет обеспечивать должного смазывающего эффекта, которое особенно нужно на поверхностях с повышенным трением. Поэтому использование такой смазочной жидкости значительно сократит ресурс мотора.
Поскольку на Приоре установлена инжекторная система питания, не стоит пренебрегать качеством топлива, которое заливается в бак. Бензин низкого качества, а также с большим количеством примесей, быстро выведет из строя форсунки. К тому же, силовой агрегат на таком топливе будет работать с перебоями, которые тоже негативно отразятся на ресурсе мотора. Но даже если в Приору заливается качественный бензин, не лишним будет периодическое проведение промывочных работ системы питания.
Технические характеристики двигателя ВАЗ 21126
| Производитель | АвтоВАЗ |
| Период производства | 2007 – |
| Рабочий объем, л | 1,6 |
| Мощность, л. с. | 98 |
| Максимальный крутящий момент, Нм | 145 (при 4 000 об/мин) |
| Степень сжатия | 11 |
| Система питания топливом | инжекторная |
| Тип двигателя по расположению цилиндров | рядный |
| Впрыск | распределенный |
| Количество катушек зажигания, шт | 4 (по 1-ой на свечу) |
| Количество цилиндров | 4 |
| Расположение 1-го цилиндра | Со стороны шкива коленвала |
| Количество клапанов | 16 (по 4 на цилиндр, из них 2 впускных и 2 выпускных) |
| Материал блока цилиндров | чугун |
| Материал головки блока | алюминиевый (сплав) |
| Впускной коллектор | совмещен с ресивером |
| Материал впускного коллектора | полимер |
| Выпускной коллектор | с катализатором |
| Количество распределительных валов в ГБЦ, шт | 2 |
| Порядок работы цилиндров | 1-3-4-2 |
| Диаметр цилиндра, мм | 82 |
| Ход поршня, мм | 75,6 |
| Основное топливо | АИ-95 |
| Экологический класс | Евро-3 до 2013 г., после, Евро-4 |
| Норма расхода топлива, л на 100 км | По трассе – 6; В смешанном цикле 7,2; В городе – 9,8; |
| Расход масла, л на 1000 км | 0,1 |
| Параметры масла согласно руководству по эксплуатации | 5W-30 и 10W-40 |
| Заправочный объем масла в двигателе, л | 3,5 |
| Периодичность замены масла двигателя, км | 7000-8000 |
| Температурный рабочий режим, C° | 95 |
| Периодичность регулировки клапанов | Не требуется (зазоры обеспечиваются гидрокомпенсаторами) |
| Система охлаждения | жидкостная |
| Заправочный объем ОЖ, л | 7,8 |
| Периодичность замены ОЖ | через 3 года |
| Марка водяного насоса (помпы) | ТЗА |
| Марка свечей зажигания | BCPR6ES, АУ17ДВРМ |
| Зазор в свечах, мм | 1,1 |
| Ресурс ремня ГРМ до замены, км | 40000 |
| Компрессия в цилиндрах, кгс/см² | 13 |
| Вес, кг | 115 |
| Заявленный / фактический ресурс ДВС до капитального ремонта, км | 200 000/300 000 |
| Применяется для оснащения автомобилей Лада | Самара: 2113, 2114; Гранта; Гранта Спорт; Калина; Калина Спорт; Приора. |
Описание книги
Книга по ремонту ВАЗ Lada Priora
Эксплуатация любого автомобиля ВАЗ Lada Priora невозможна без знаний его устройства, особенностей обслуживания и ремонта. Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок.
Книга по ремонту ВАЗ Lada Priora содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.
Руководство по ремонту ВАЗ Lada Priora разделено на главы:Устройство автомобиля (описываются общие сведения и паспортные данные автомобиля);Инструкция по эксплуатации (подготовка к выезду, рекомендации по безопасности движения);Неисправности в пути (советы, которые помогут Вам в случае неожиданной поломки в дороге);Техническое обслуживание (подробные рекомендации по проведению всех процедур обслуживания);Инструкции по ремонту (двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта ВАЗ Lada Priora);Электрооборудование (подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы ВАЗ Lada Priora).
Любая из процедур ремонта ВАЗ Lada Priora приведена по принципу от простого к сложному: от простейших операций по обслуживанию, регулировке, замене деталей, до глобального ремонта со сборочно-разборочными работами.
Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки ВАЗ Lada Priora высококвалифицированными автомеханиками.
Книга «ВАЗ-2170 Lada Priora. Руководство по техническому обслуживанию и ремонту» необходима, чтобы диагностика и ремонт ВАЗ Lada Priora могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта.
Бесплатно скачать руководство по ремонту ВАЗ Lada Priora Вы можете в формате rar. Его достаточно закачать в свой телефон либо планшет и в любой ситуации на дороге Вы сможете им воспользоваться.
Источник
Руководство по ремонту lada priora.
Руководство по ремонту и эксплуатации автомобиля ВАЗ-2170 Приора (Lada Priora)
Имя: Руководство по ремонту и эксплуатации автомобиля ВАЗ-2170 Приора (Lada Priora) Издательство: Третий РимГод выпуска: 2008Язык: русскийРазмер: 244 мб.
Скачать:
Доступ только зарегистрированным.
Описание: Мультимедийное руководство по ремонту и эксплуатации автомобиля ВАЗ-2170 Lada Priora оснащенного бензиновым 1.6 л 16-клапанным двигателем ВАЗ-21126.
Во всех разделах, посвященных обслуживанию и ремонту агрегатов и систем, приведены в виде таблиц перечни возможных неисправностей и рекомендации по их устранению. Указания по разборке, сборке, регулировке и ремонту узлов и систем автомобиля с использованием готовых запасных частей и агрегатов даны пооперационно и иллюстрированы фотоматериалами и графическими рисунками.
Помимо этого в руководстве по ремонту и эксплуатации автомобиля ВАЗ-2170 Lada Priora Вы найдете следующее:– в разделе “Устройство автомобиля” приведены общие сведения об автомобиле ВАЗ-2170 Lada Priora и его паспортные данные. Подробно описаны ключи замков, прикладываемые к автомобилю ВАЗ-2170 Lada Priora, органы управления и приборы, расположенные на панели приборов, приемы управления отоплением и вентиляцией салона, пользования ремнями безопасности и элементами оборудования салона, регулировки положения сидений и управления трансмиссией;– в разделе “Неисправности в пути” обобщен опыт многих поколений автомобилистов, который поможет устранить практически любую внезапно возникшую неисправность автомобиля ВАЗ-2170 Lada Priora. Причем порядок поиска неисправностей проиллюстрирован фотографиями;– в приложениях содержатся необходимые для эксплуатации, обслуживания и ремонта сведения о моментах затяжки резьбовых соединений, о лампах и свечах зажигания, применяемых на автомобиле ВАЗ-2170 Lada Priora;– в конце руководства приведены цветные схемы электрооборудования автомобиля ВАЗ-2170 Lada Priora.
Всю текстовую и графическую информацию по ремонту автомобиля ВАЗ-2170 Lada Priora, а так же электрические схемы можно вывести на печать. При клике на картинку или электро-схему, они откроются в новом окне, развёрнутом во весь экран.В приложении дана следующая информация: моменты затяжки резьбовых соединений; горюче-смазочные материалы и эксплуатационные жидкости, применяемые на автомобиле ВАЗ-2170 Lada Priora; номинальные заправочные объёмы; основные данные для регулировок и контроля; свечи зажигания, применяемые на автомобиле ВАЗ-2170 Lada Priora; лампы, применяемые на автомобиле ВАЗ-2170 Lada Priora; что нужно иметь в автомобиле; инструмент, применяемый при ремонте автомобиля ВАЗ-2170 Lada Priora.
Мультимедийное руководство может быть полезно всем автомобилистам, выполняющим ремонт автомобиля ВАЗ-2170 Lada Priora любой сложности своими силами.
Сборка мотора
Для качественной сборки нужна таблица затяжек болтов и гаек двигателя, и с помощью динамометрического ключа затягивать все болты двигателя. Каждый болт обязательно смазывать медной пастой, а перед установкой вкладышей хорошо смазать шейки коленчатого вала.
При установке новых поршней цилиндры также нужно смазать маслом. После установки поршней нужно провернуть несколько раз коленчатый вал. Если вал прокручивается без запинок, то сборка низа прошла удачно. Обязательно, все трущиеся детали нужно смазать маслом, чтобы обеспечить масляную пленку при запуске мотора. В местах, где нужно наносить герметик, делать это нужно с помощью герметика Victor Reinz, тогда течи из-под клапанной крышки пропадут.
