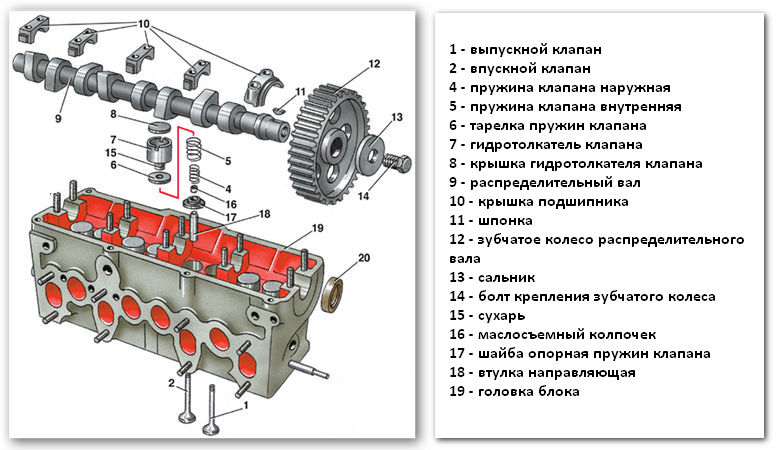

Лада 2112 1.5 16 ремонт гбц инструкция замены клапанов

Как определить неисправность прокладки ГБЦ

Так как деталь находится в недрах мотора, определить неисправность экспресс методом довольно проблематично. Однако, вот некоторые симптомы, которые могут намекать на неполадки:

• Повышенный расход масла.
• При замене антифриза, в отработанной охлаждающей жидкости наблюдаются масляные пятна.
• При проверке уровня масла, или замене масла в двигателе в нем наблюдаются вспененные примеси белого цвета.
• Падение уровня антифриза без видимых подтеков.
• Перебои в работе цилиндров двигателя, и его перегрев.
• Белый или светло-сизый цвет выхлопа. Это говорит о том, что в один или несколько цилиндров попадает антифриз. Не стоит паниковать сразу, особенно если вы заводите автомобиль в холодный период времени.
• Белый дым может говорить о накопившемся водяном конденсате. А если, даже после прогрева автомобиля, цвет не стал полупрозрачный, значит пора обратиться в автосервис.

Есть еще один способ проверки прокладки ГБЦ. Приложите белую бумагу или ветошь к выхлопной трубе на работающем двигателе, если бумага маслянистая, то в систему попадает масло. Необходимо проверить уплотнитель.

Стоит отметить, что заменить прокладку ГБЦ довольно сложно, так как требует практически полного демонтажа двигателя.

Как поменять своими руками?

Если вы ознакомитесь с приведенной ниже инструкцией, то учитывая все нюансы, сможете самостоятельно заменить уплотнитель на 16 клапанной ВАЗ 2112.

Инструменты и материалы

Итак, если меняем прокладку своими руками, перед выполнением задачи готовим следующее:

• комплект накидных ключей;
• свежее моторное масло и охлаждающая жидкость, если расходные материалы перемешались;
• динамометрический ключ, с его помощью будет выполняться затяжка болтов ГБЦ;
• емкость для сбора отработанной жидкости;
• две отвертки — с крестовым и плоским наконечником;
• чистая ветошь.

Канал Basile фомин обнародовал ролик, в котором продемонстрирована процедура замены прокладки головки блока в двигателе ВАЗ 2112.

Алгоритм действий

Ниже разберем, как производится снятие и установка ГБЦ в автомобиле ВАЗ 2112 для ремонта прокладки:

Машина загоняется в гараж с ямой либо на эстакаду. Потребуется удобный доступ к днищу автомобиля.
Откройте капот машины и обесточьте бортовую сеть, для этого надо гаечным ключом ослабить болт на минусовой клемме аккумуляторной батареи и демонтировать ее.
В заранее подготовленную тару сливается охлаждающая жидкость, для этого выкручивается сливная пробка.
Если процедура замены выполняется сразу же после поездки, то вам следует сбросить давление в топливной магистрали транспортного средства. Чтобы сделать это, нажмите за фиксатор и отключите кабели, подсоединенные к бензонасосу.
Затем от выпускного коллектора отключается впускная магистраль выхлопной системы. Производится демонтаж термостата. Для этого следует ослабить крепежные хомуты на патрубках и отсоединить их.
Когда гайки, фиксирующие кронштейн, будут выкручены, его надо отвести в сторону. Производится демонтаж головки блока цилиндров с распределительными валами. Для этого динамометрическим ключом надо выкрутить все болты, фиксирующие ГБЦ. С головкой осуществляется снятие корпуса подшипниковых устройств и топливной рампы.
После этого выполняется снятие контроллера давления моторной жидкости в силовом агрегате, а также ДПКВ. Предварительно от этих устройств надо отсоединить разъемы с проводами.
Ослабьте винт натяжительного ролика и произведите демонтаж ремня газораспределительного механизма. Зубчатый шкив, на котором устанавливается ремешок, необходимо закрепить, чтобы не допустить его проворачивания. Выкрутите фиксирующий винт и демонтируйте его с шайбой.
Затем, используя подготовленные отвертки, выполните снятие диска с распределительного вала.
Отсоедините все магистрали охладительной системы от двигателя авто, демонтируйте контроллер температуры антифриза в моторе. Выкрутите все винты, крепящие головку вместе с шайбами. Выполняется снятие устройства со старой прокладкой. Производится очистка поверхностей в месте соприкосновения головки с блоком от остатков уплотнительной резинки и грязи, чтобы не допустить их попадания в силовой агрегат. Произведите чистку резьбовых отверстий от остатков охлаждающей жидкости и смазочного вещества.
Выполняется установка новой прокладки по направляющим элементам. При этом учтите, что отверстие для поступления моторной жидкости должно быть установлено так, как на изображении ниже.
Перед монтажом головки БЦ необходимо удостовериться в том, что все отметки на валах совпадают.
После установки головки блока производится натяжка болтов, фиксирующих ее. Винты затягиваются в определенной последовательности, как показано на схеме — сначала центральные детали, затем боковые. Процедура натяжки осуществляется в несколько этапов. Сначала все болты затягиваются с усилием 20 Н·м. Затем винты надо затянуть динамометрическим ключом на 70-85 Н·м

Важно, чтобы момент силы был одинаковым для всех болтов. Далее каждый винт закручивается на 90 градусов, а после того, как все детали будут затянуты, их надо провернуть еще раз на 90 градусов

Для затяжки обязательно используется динамометрический ключ, поскольку правильно установить болты и закрутить их без этого инструмента не выйдет.
Процедура сборки всех компонентов и подключения магистралей выполняется в обратном порядке. Когда установка будет завершена, производится регулировка клапанов и натяжка ремешка газораспределительного механизма.

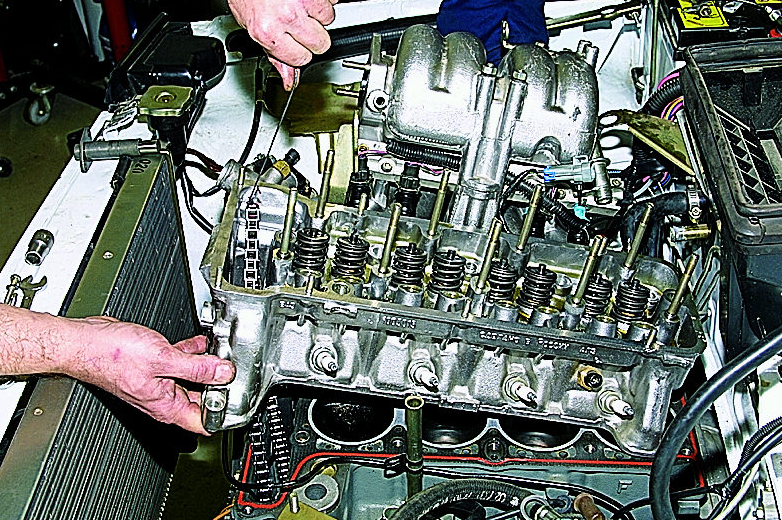

Демонтаж головки после отключения всех магистралей и датчиков

При установке прокладки проследите за правильностью монтажа отверстия для подачи масла

Затягивайте болты ГБЦ на двигателе ВАЗ 2112 по этой схеме

Особенности выполнения работ на примере некоторых авто

В качестве доказательства суждения, что у каждой силовой установки существуют свои особенности затяжки ГБЦ, рассмотрим нюансы выполнения работ на конкретных моделях.

ВАЗ-2112 16 клапанов

Ряд модификаций ВАЗ-2112 комплектовался двумя типами 16-клапанных силовых установок (заводские индексы — 21120 и 21124). У этих двух моторов, несмотря на некоторые конструктивные особенности, технология затяжки головки блоки идентична.

На этих агрегатах используются растягивающиеся болты длиной 93 мм. При этом допускается повторное использование крепежей, но при одном условии – если их длина не превышает 95 мм (если она больше – их следует заменить). Для крепления головки используется 10 болтов.

Затягивание осуществляется в три подхода:

1. Болты согласно порядка заворачиваются с усилием 2 кг/м;
2. Доворачивание на 90 град.;
3. Повторная дотяжка на 90 град.

Схема протяжки показана ниже.

Между 2-м и 3-м подходом необходимо сделать 20-минутный перерыв.

Поскольку на указанных двигателях используются растягивающиеся болты, дополнительная дотяжка во время эксплуатации авто не требуется.

ВАЗ-2107

На ВАЗ-2107 все устанавливаемые модификации силовых агрегатов являются 8-клапанными.

Головка блока на них крепиться 11 болтами, 10 из которых являются основными, а 1 – вспомогательным боковым (устанавливается в боковом выступе).

На этом авто затягивание крепежей также выполняется в три подхода:

1. 10 основных болтов согласно порядку затягиваются с усилием 3,5-4,0 кг/м;
2. Те же болты дотягиваются с моментом 11,5-12,0 кг/м;
3. Вспомогательный затягивается с усилием 3,5-4,0 кг/м.

Дополнительная затяжка ГБЦ при эксплуатации ВАЗ-2107 не требуется.

«Самара», 10-е семейство, Приора

На моделях семейства «Самара» (2108-21099), а также ВАЗ 2110-2112 с 8-клапанными агрегатами затяжка уже выполняется в 4 подхода:

1. Затяжка с усилием 2,0 кг/м;
2. Дотягивание с моментом 7,5-8,5 кг/м;
3. Доворот на 90 град.;
4. Повторное доворачивание на 90 град.

Перерыв между пунктами 3,4 20 минут.

Что касается ВАЗ «десятого» семейства, которые укомплектованы 16-клапанными моторами, то у них технология затяжки такая же, как и у ВАЗ-2112 (описано выше).

То же касается и Лада Приора, на 8-клапанных агрегатах используется метод с 4 подходами (ВАЗ 2108-21099), а на 16-клапанных – 3 подхода (ВАЗ 2112 с мотором на 16 клапанов).

«Волга»

На двигателях ЗМЗ-406, устанавливаемых на «Волгу», согласно технической документации автопроизводителя затягивание болтов головки блока двигателя осуществляется в два подхода:

1. С усилием 4,0-6,0 кг/м;
2. С моментом 13,0-14,5 кг/м.

Но многие автовладельцы этого авто отмечают, что такая технология не позволяет качественно притянуть ГБЦ, поэтому они используют методики с большим количество подходов.

Распространенным является перекрестный метод, выполняющийся в 4 этапа и с усилиями:

1. 4,0-4,3 кг/м;
2. 7,5 кг/м;
3. 11,0 кг/м;
4. 14,3-14,5 кг/м.

Последующая дотяжка болтов при эксплуатации на этом двигателе не требуется.

Процесс замены для 16 клапанного авто

Процедура подмены прокладки ГБЦ на ВАЗ 2112 с движками, которые имеют 8 и 16 клапанов похожа. Для ее проведения нужно приготовить:

• набор накидных и гаечных ключей;
• динамометрический ключ;
• новый расходный материал;
• тару для слива ОЖ;
• незапятнанные тряпки.

Для удобства проведения процедуры лучше пользоваться эстакадой либо смотровой ямой.

Мотор ВАЗ 2112 16 клапанов

Этапы

1. Сначала следует обесточить автомобиль методом снятия минусовой клеммы с АКБ.
2. Потом нужно слить тосол в приготовленную емкость.
3. Если ремонт осуществляется после поездки, то в топливной системе нужно скинуть давление. Для этого необходимо надавить на защелку и отсоединить провода топливного насоса от других проводов.
4. На последующем шаге от выпускного коллектора нужно отсоединить приемную трубу системы выхлопа.
5. Дальше снимается термостат.
6. После откручивания гаек крепления кронштейна, его следует отвести в сторону.
7. Потому что изменяется только прокладка, головка демонтируется в сборе с распредвалами.
8. Совместно с головкой блока цилиндров снимается корпус подшипников и топливная рама.
9. Потом необходимо отсоединить датчик, показывающий уровень давления масла в движке и датчик положения распредвалов.
10. Дальше ослабляем болт натяжителя и снимаем зубчатый ремень ГРМ, следом снимается натяжной ролик.
11. Зубчатый шкив необходимо зафиксировать, чтоб он не проворачивался. Потом следует отвернуть крепежный болт и снять его с шайбой.
12. Дальше, воспользовавшись 2-мя отвертками, необходимо снять шкив с распредвала.
13. На последующем шаге отсоединяется охлаждающая система и датчик температуры ОЖ.
14. Для окончательного демонтажа на силовом агрегате с 16 клапанами необходимо выкрутить согласно схеме болты и вытащить их вкупе с шайбами.
15. Вкупе с ГБЦ снимается древняя прокладка.

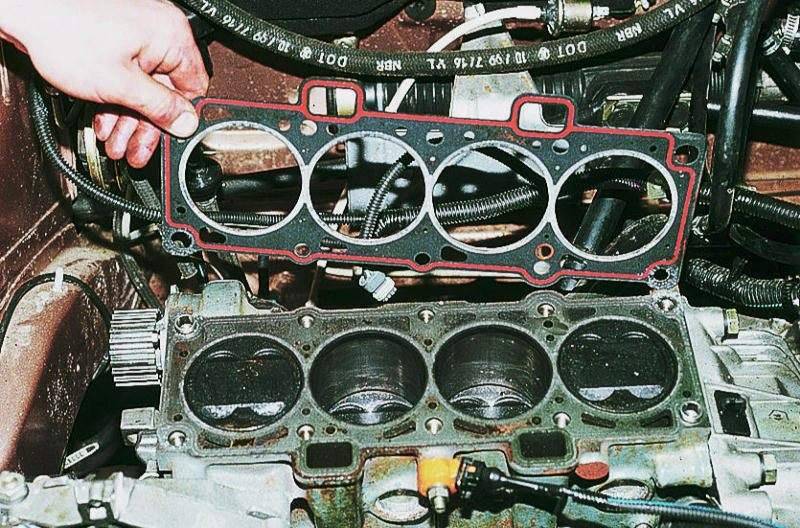

Демонтируем ГБЦ вкупе с прокладкой

Перед установкой нового расходника поверхность в месте соединения следует очистить от остатков старенькой прокладки и загрязнений.
Резьбовые отверстия должны быть очищены от ОЖ и моторного масла.
Новый расходник устанавливается по направляющим втулкам. Отверстие, через которое поступает масло, необходимо расположить так, чтоб оно размещалось, как показано на фото.

Отверстие с медной оконтовкой

До того как монтировать головку блока цилиндров на место, следует проверить все метки на валах.
Закручиваются винты согласно схеме на фото в 4 шага. Момент, с каким болты затягиваются, указан в аннотации по эксплуатации ВАЗ 2112.

Схема закручивания крепежных болтов

Сборка осуществляется в оборотной последовательности.
После сборки производится нужная регулировка клапанов и натяжение ремня ГРМ.

Таким макаром, подмена прокладки ГБЦ на ВАЗ 2112 16 клапанов -несложный процесс, принципиально, соблюдать последовательность разборки и сборки.

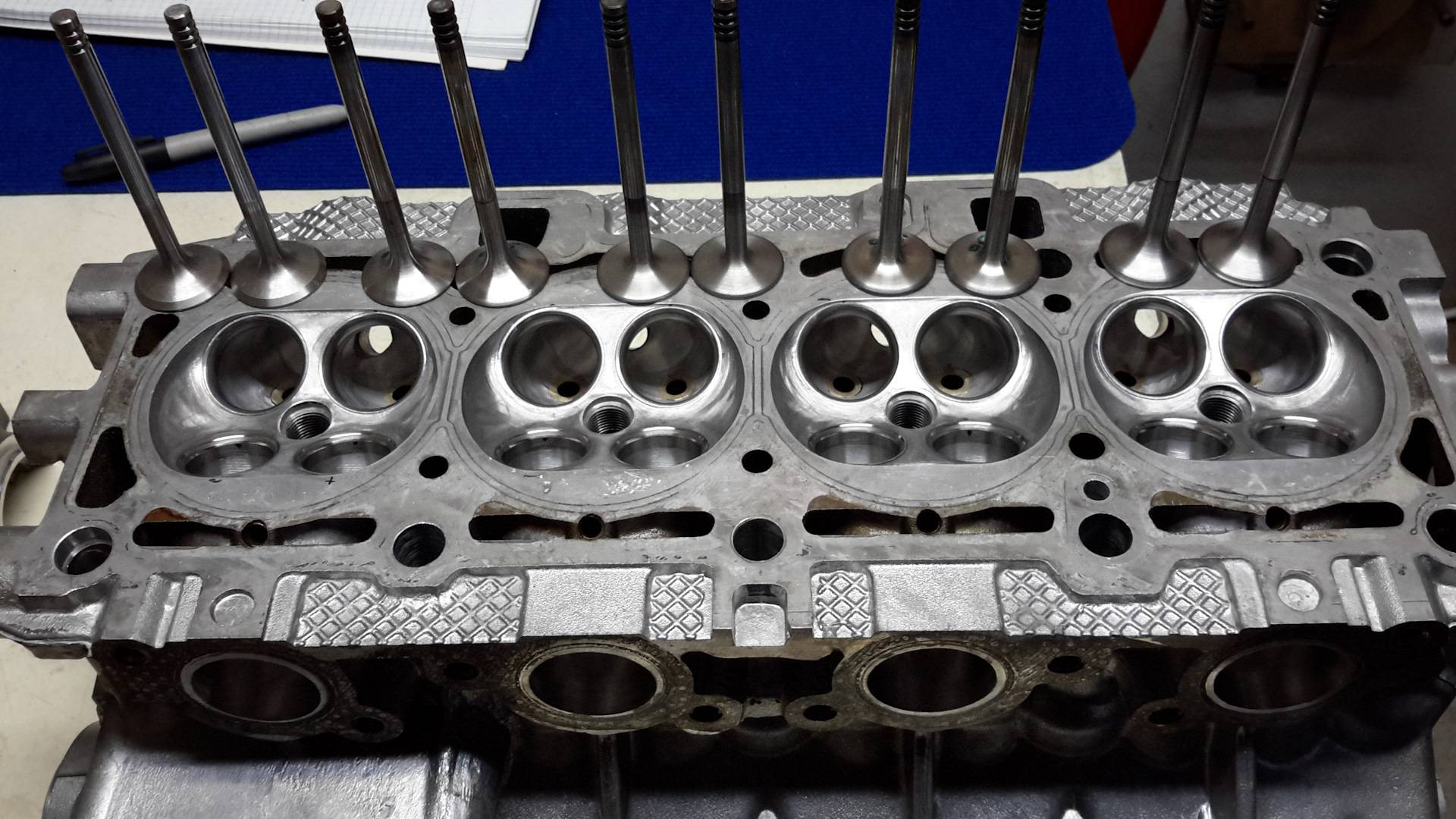

Демонтаж ГБЦ

Прежде всего, чтобы добраться до головки блока цилиндров, нужно снять крышку ГБЦ. Для разных 16-клапанников эта операция отличается, и артикулы крышки тоже выглядят по-разному: 2112-1003260 (-10) и 21124-1003260.

Крышка от ДВС ВАЗ-21124 (1,6 л)

Снять нужно будет и ремень ГРМ – тут отличий у разных моторов не наблюдается.

Рассмотрим, как от ГБЦ можно открепить выхлопной коллектор. На двигателе 21120:

1. Снимают приёмную трубу глушителя: отворачивают две гайки 1 (ключ «на 13»), удаляют прижимную планку, откручивают шесть гаек 2 (ключ «на 14») и выполняют демонтаж, не забыв отключить кислородный датчик. На фото показаны три гайки из шести.

Элементы приёмной трубы

Всё важное находится под экраном

Теперь речь пойдёт о двигателе 21124:

1. Отключаем оба датчика кислорода. Откручиваем три гайки крепления защитного экрана (ключ «на 10») и разбираем кронштейн, отвернув четыре гайки ключом «на 13».

Как разобрать крепёжный кронштейн

Операция с дополнительным глушителем

Здесь мы считали, что от модуля впуска был отсоединён шланг ВУТ. В финале на любом из двигателей откручивают свечи (трубчатый ключ «на 16»).

Порядок откручивания (слева) и заворачивания крепёжных винтов

Порядок и момент затяжки болтов ГБЦ на автомобиле ВАЗ 2112

Как поменять головку блока цилиндров на ваз 2114 своими руками

В ходе ремонта или обслуживания двигателя часто приходится снимать головку двигателя. При ее обратной установке необходимо соблюдать определенную последовательность установки болтов и соблюдать правильный момент затяжки ГБЦ ВАЗ 2112.

Одной из частых причин проведения затяжки болтов крепления головки блока цилиндров (ГБЦ) на ВАЗ 2112 является течь масла между головкой, прокладкой и блоком цилиндров.

Приметой течи масла в стыке деталей служит появление белесой эмульсии (смеси охлаждающей жидкости и масла) на стержне щупа или возникновение радужных пятен масла в жидкости, находящейся в компенсационном бачке.

Второй причиной проведения работы является установка снятой для ремонта или обслуживания головки.

Как правильно затягивать ГБЦ?

Головка крепится на десяти болтах и центрируется на блоке цилиндров ВАЗ 2112 16V двумя втулками.

По книге, на «двенадцатую» модель опционально мог устанавливаться более простой мотор с 8-клапанной головкой (8V). При установке и затяжке болтов головок обоих типов существуют одни и те же правила.

Однако момент затяжки ГБЦ ВАЗ 2112, измеряемый в Ньютонах на метр, зависит от типа установленного на машине двигателя.

Фото ниже демонстрируют визуальную разницу между моторами.

Двигатель 16V Двигатель 8V

Правила затяжки

При проведении затяжки следует обращать внимание на длину старых болтов для головки 16V — она не должна превышать 95 мм. При слишком большом удлинении деталей их следует заменить новыми

Многие специалисты по ремонту двигателей рекомендуют менять все болты, независимо от их состояния

На моторах 8V используются более длинные болты, их предельной длинной является значение 135,5 мм

Многие специалисты по ремонту двигателей рекомендуют менять все болты, независимо от их состояния. На моторах 8V используются более длинные болты, их предельной длинной является значение 135,5 мм.

Но поскольку при затяжке используется больший момент, то болты доходят практически до предела текучести. Поэтому на 8V они подлежат обязательной замене новыми деталями.

В видеоролике (автор Марат Ибатуллин) кратко изложен процесс затягивания ГБЦ на моторе 8V.

Необходимые инструменты

Список инструментов и материалов для установки головки на место будет небольшим:

• головка с размером 10 мм и вороток для наживления болтов;
• динамометрический ключ до 50 Н/м (для 16V) или до 100 Н/м (для 8V) и головка 10 мм для окончательной затяжки;
• ветошь для протирки поверхностей;
• новая прокладка между ГБЦ и блоком;
• новые болты, необходимые для монтажа головки.

Пошаговая инструкция

При установке головки следует придерживаться последовательности шагов:

1. Очистить контактные поверхности на блоке и головке от грязи, потёков масла и охлаждающей жидкости, а также от прилипших остатков прежней прокладки или следов применения герметика.
2. Осмотреть в блоке отверстия, внутри которых нарезана резьба для вворачивания болтов фиксации головки. В них не должно быть никакой жидкости и грязи, иначе болты докрутить до конца не удастся. А при чрезмерном усилии может произойти срыв резьбы в блоке или поломка болта.
3. Проверить и установить на место центрирующие направляющие в блок и выставить по ним новую прокладку.
4. Подготовить головку к установке, смонтировать на ней все детали и произвести предварительную смазку необходимых узлов (например, стержней клапанов).
5. Установить на прокладку головку блока и вставить в отверстия 10 болтов крепления и затянуть их в несколько приемов.
6. Затянуть все болты по схеме (см. в фотогалерее). Стандартный момент затяжки ГБЦ ВАЗ 2112 по регламенту составляет 20 Н/м.
7. Протянуть болты в той же последовательности доворотом на 90 град.
8. Повторить протяжку по аналогии с предыдущим шагом.

При размещении головки блока на более простой двигатель последовательность несколько иная:

1. Осмотр и очистка поверхностей и отверстий проводятся по аналогии с 16-клапанной головкой.
2. Первым этапом болты затягиваются начиная от центра головки в соответствии со схемой (см. в фотогалерее) с моментом 20 Н/м.
3. По этой же схеме производится первая затяжка болтов с моментом в диапазоне 70-85 Н/м.
4. Доворот болтов на 90 градусов в той же последовательности.
5. Повторный доворот еще на 90 градусов.

Загрузка …

Установка и замена распредвалов ВАЗ-2112 16 клапанов фото, видео

Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.

На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ

https://youtube.com/watch?v=rR42oOIgHEE

Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.

Процесс замены распредвалов

Распределительные валы с шестернями и крепежными элементами

Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.

Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.

Демонтаж распределительных валов

1. Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
2. Снимаем крышку ремня привода ГРМ.

Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ

Теперь, необходимо демонтировать клапанную крышку

Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов

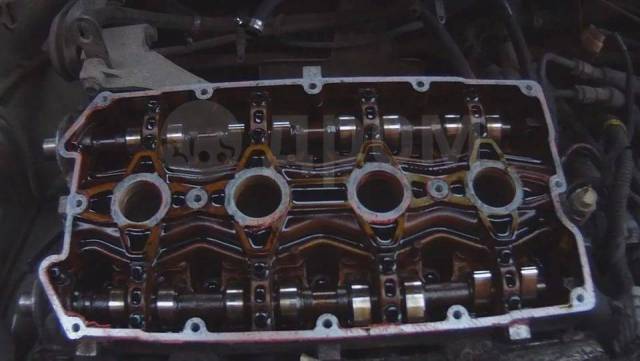

Выкрутив гайки крепления снимаем клапанную крышку

Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.

Отсоединяем датчик аварийного давления масла

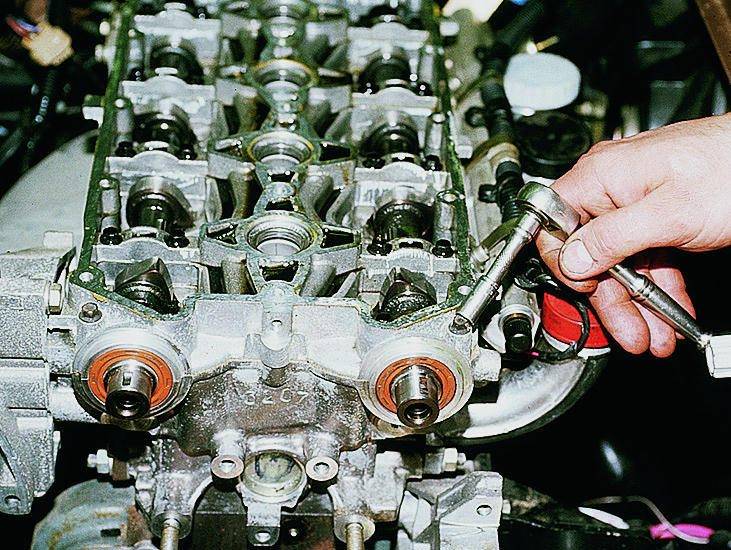

При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.

Схема демонтажа и затяжки болтов корпуса подшипника распредвалов

Демонтируем корпус подшипников распредвала.
Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.

C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»

Снимаем две задние заглушки головки блока

Вынимаем впускной распредвал.
Вынимаем выпускной распредвал.

Вынимаем распределительные валы с посадочных мест

Выпрессовываем сальники с распределительных валов.

Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.

Установка распределительных валов

Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:

1. Моторным маслом смазываем кулачки и опорные шейки валов.

Смазываем шейки и кулачки распределительного вала моторным маслом

Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.

Слева показан впускной распредвал, а справа выпускной

Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.

Как необходимо наносить герметик на крышку корпуса подшипников распредвала

Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом.
Прессуем новые сальники и устанавливаем задние заглушки.

Прессуем новые сальники в на распределительные валы

Собираем остальные детали, которые были снятые с автомобиля.

Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.

Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.

Маркировка впускного распредвала Маркировка выпускного распредвала

При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.

При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.

Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально

Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые. На впускной есть дополнительная каемочка под датчик фаз

На впускной есть дополнительная каемочка под датчик фаз.

Забираемся внутрь автомобиля

Тюнинг ВАЗ 21124 включает в себя изменения внутреннего мира автомобиля. Замена помпы и ремня грм ваз 2110, 2111, 2112, лада приора, лада гранта, лада калина. (16 клапанов) течет помпа?Как поменять помпу на 16 клапанном двигателе? В салон ВАЗа устанавливаются дополнительные приборы и улучшаются старые, устанавливаются: спортивные сидения, рулевое колесо и подушки безопасности. Для шикарного вида ВАЗа 21124 не хватает обивки дверей, новых подлокотников, салонных ручек и деревянных карманов.

В мире дизайна тюнинга машин, есть широкий ассортимент тканей ПВХ для перетяжки потолка, множество вариантов карт дверей и кожзаменителей, которые отличаются расцветкой и дизайном.

Красиво в новом ВАЗе 21124 смотрится консоль в спортивном стиле, особенно в желтом, красном или синем цвете. Сама замена ремня грм на 8-клапанном моторе лада гранта непосредственно своими руками, почти не отличается от таковой, выполняемой на версии 16 клапанов отечественной лада гранта. Не забудьте про подиумы для динамиков и колонок, они существуют различного диаметра, расцветки и модели.

По желанию в салон устанавливают накладки-уголки, дверные вставки, солнцезащитные козырьки, декоративное покрытие пола, все зависит только от Вашей фантазии.

Тюнинг ВАЗ 21124 фото

Тюнинг ВАЗ 21124 изменяет большую часть системы автомобиля, поэтому данное авто по праву можно относить к категории скоростных. Так приятно, когда на дороге, Ваша машина с легкостью обходит другие машины, легко двигается и не шумит при быстром разгоне. Установка турбины на ВАЗ 21124. качественной тормозной системы, рулевого управления, улучшенной подвески для маневренности и легкой управляемости – все это называется чип-тюнингом автомобиля.

Устройство системы смазки двигателя

Разберем назначение и работу отдельных узлов.

1. Маслонасос нагнетает давление в магистралях, с его помощью жидкость попадает из поддона в масляный фильтр, и в очищенном виде распределяется по системе. Насос соединен с коленчатым валом двигателя, и работает сразу после старта.
2. Сливное отверстие для осушения картера при замене масла.
3. Маслозаборник – раструб, с помощью которого жидкость всасывается в насос. Расположен в нижней части картера, чтобы не допустить масляного голодания при снижении уровня.
4. Перепускной клапан возвращает смазку в поддон картера, если проходимость загрязненного фильтра нарушает нормальную циркуляцию.
5. Точки распыления на рабочие узлы (своеобразные форсунки для создания масляного тумана). При засорении точек распыления нарушается режим смазки, поэтому в жидкости не должно быть нерастворимого мусора (он остается в картридже фильтра).
6. Маслопровод. Он может быть выполнен в виде трубок, или специальных каналов в корпусе двигателя. Шлаковые отложения нарушают проходимость каналов, поэтому в смазку добавляются моющие присадки.
7. Заливная горловина (показана условно). С ее помощью производится долив, или замена жидкости.
8. Клапан (кран) масляного радиатора. В летнее время открывается, для дополнительного охлаждения.
9. Радиатор охлаждения смазки. Присутствует не во всех моделях автомобилей.
10. Масляный фильтр. Представляет собой металлический цилиндр, способный выдержать высокое давление. Внутри расположен фильтрующий картридж из специальной бумаги или синтетических материалов.

Для контроля за состоянием системы, в нее интегрирован ряд датчиков:

• температуры;
• давления;
• в некоторых конструкциях – уровня;
• чистоты фильтра (тот же датчик давления, только расположенный непосредственно на фланце фильтрующего элемента).

При нормальном функционировании в двигателе поддерживается постоянное давление. Нарушение работы системы приводит к резкому увеличению износа, температуры деталей, и заклиниванию двигателя.

Обратите внимание Как видно из схемы работы, замена масла на «магические» присадки, которые якобы позволяют работать «на сухую», не может обеспечить всего функционала жидкости. Поэтому не следует экспериментировать с подобной химией

Возможные последствия

Утечка смазки через сальник не страшна лишь до поры до времени:

• Не стоит забывать и о том, чем грозит мотору утечка масла из системы смазки, во-первых, повышенный износ вследствие работы деталей на сухую, во-вторых, расход масла на доливку, цена которого тоже в копеечку
• Ремень газораспределения может перепрыгнуть через зуб шкива и даже сразу несколько зубьев и все по причине попадания масла на зубья ремня вызванное подтеканием сальника распредвала, от которого появляется масляная пленка на ремне газораспределения
• От попадания смазки (смазка это химия) ремень начинает расползаться и может оборваться под нагрузкой на полном ходу автомобиля, последствия сами представляете какие
• Поэтому при обнаружении даже незначительных масляных пятен на кожухе ремня газораспределения, необходимо не откладывая установить причину возникновения пятна

Немного о том, что такое сальник вообще:

Сальником называется резинометаллический манжет, который служит для уплотнения вращающихся частей агрегатов и не допускает вытекания жидкостей (смазки) из них
Название «сальник» пошло еще от древних автомобилей, где вместо манжеты применялся смазанный салом (жиром) войлок
Манжет имеет специальную кромку, которая при вращении создает завихрение, препятствующее вытеканию смазки из агрегата
Важно не перепутать направление вращения (различают манжеты левые и правые) иначе новый идеально установленный манжет будет течь

Это интересно: Как замкнуть стартер напрямую ВАЗ-2114 — фото и видео

Замена прокладки ГБЦ на ВАЗ 2112 16-клапанов своими руками видео инструкция

Настоящая забота об автомобиле заключается не только в поддержании его чистоты, но и в постоянном контроле технического состояния транспорта и, конечно, своевременном обнаружении поломок

Важно как можно быстрее заменить вышедшие из строя узлы, при этом можно это сделать и самостоятельно. Только исправный автотранспорт сможет нормально функционировать, а человек, передвигающийся в нем, будет в абсолютной безопасности

Как можно самостоятельно обнаружить неисправность прокладки ГБЦ

Владельцы любых автомобилей, в том числе и ВАЗ-2112 16-ти клапанов, должны постоянно осматривать свою машину, наблюдать, не появляются ли под ней маслянистые пятна, прислушиваться, как работает двигатель транспорта

Если при осмотре будут обнаружены маслянистые выделения, в том месте, которое является соединительным относительно ГБЦ и блока цилиндра, нужно обратить внимание на прокладку. Чаще всего такие потеки появляются из-за прогорания прокладки, а для устранения такой неисправности необходима незамедлительная замена элемента ГБЦ для 16-клапанного двигателя ВАЗ-2112. Замена производится довольно просто, поэтому каждый автолюбитель сможет сделать такую операцию самостоятельно

Замена производится довольно просто, поэтому каждый автолюбитель сможет сделать такую операцию самостоятельно.

Как проводится замена прокладки ГБЦ своими руками

Перед тем как приступить к починке автомобиля, необходимо подготовить все инструменты, которые потребует замена прокладки ГБЦ на двигателе в 16 клапанов ВАЗ-2112:

• автомобильные ключи накладного и гаечного видов;
• ключ динамометрического предназначения;
• качественную новую прокладку;
• емкость для слива жидкого вещества.

Если замена прокладки ГБЦ производится в специальной яме, предназначенной для осмотра автотранспорта, то весь процесс будет намного упрощен. Когда такого углубления нет, то можно выполнить данную операцию и без нее, если совершать манипуляции поэтапно, с учетом всех рекомендаций.

Поэтапная замена изношенной детали

Как говорилось ранее, заменить прокладки в ВАЗ-2112 16-ти клапанов можно самостоятельно, если делать всю работу поэтапно:

1. Отключить клемму от автомобильного аккумулятора.
2. Слить охлаждающее вещество в заранее подготовленную емкость.
3. Если нужно провести починку в машине, которая только что была в эксплуатации, то обязательно сбрасывается давление топливной системы. Чтобы провести данную манипуляцию, необходимо отсоединить провода, которые идут в топливный насос от всех соединительных проводов машины.
4. Приемная труба выхлопной системы отсоединяется от коллектора.
5. Приступают к снятию термостата.
6. Как только соединительные крепления термостата будут отвинчены, деталь следует перенаправить в сторону, чтобы было удобно проводить демонтаж неразборной головки, так как заменить необходимо лишь прокладки 16-ти клапанов ВАЗ-2112.
7. Корпус подшипников и рама топливной системы должны быть сняты вместе с ГБЦ.
8. Снимается с постоянного места датчики, которые указывают на уровень давления масла.
9. При помощи ключа отвинчивается крепеж, который фиксировал ремень ГРМ, снимается ролик натяжения.
10. С помощью дополнительного инструмента необходимо зафиксировать зубчатый шкив, чтобы он не мог изменить своего положения, после устраняется элемент крепежа и снимается вместе с соединительной шайбой.
11. Снимается шкив с распредвала при помощи двух надежных отверток.
12. Отвинчиваются крепления, которые фиксировали температурный датчик и систему, отвечающую за охлаждение.
13. Последним этапом процесса замены прокладки ГБЦ в 16-клапанном двигателе ВАЗ-2112 является вынимание с агрегата всех вывинченных болтов вместе с шайбами, а вместе с агрегатом достается и прогоревшая прокладка, которую необходимо незамедлительно заменить.

Рекомендации относительно сборки ГБЦ

Перед тем как приступить к сборке всех составляющих, следует устранить любые загрязнения, которые могли остаться из-за прогоревшего расходного материала. На резьбе не должно быть маслянистых пятен или иных потеков. Новые прокладки устанавливают в таком положении, чтобы их внешняя часть была направлена в сторону втулок.

Перед тем как устанавливать ГБЦ на постоянное место, следует тщательно проверить соответствие всех меток относительно валов. Все болты должны быть закручены прочно и надежно, для этого используется подходящий по размеру и форме исполнения инструмент.

Подведем итоги

Хорошо известно, что перегрев является одной из наиболее частых причин, по которым двигатель внутреннего сгорания может быть серьезно поврежден или полностью выходит из строя. При этом ремонт и восстановление перегретого ДВС оказываются на практике весьма затратными операциями, иногда требуется замена двигателя на контрактный мотор и т.п.

При этом эффективность работы системы охлаждения напрямую зависит от качества и состояния охлаждающей жидкости, от ее уровня, а также от чистоты самих каналов данной системы. Для того чтобы избежать проблем с коррозией, избавиться от образования накипи и отложений, а также исключить риски того, что жидкость в системе охлаждения замерзнет зимой, нужно использовать специальные ОЖ. В противном случае термостат может быстро начать работать некорректно, произойдет повреждение крыльчатки помпы и т.п.

Также нужно помнить, что любые антифризы имеют ограниченный срок службы (максимум 4 года), также запрещается смешивание различных типов ОЖ между собой. Еще перед заменой антифриза или тосола систему охлаждения двигателя нужно в обязательном порядке промывать, используя специальные или бытовые средства для промывки системы охлаждения двигателя.

Почему в антифриз попадает моторное масло: основные причины данной неисправности. Что будет с двигателем, если в тосоле или антифризе обнаружено масло.

Причины, по кторым охлаждающая жидкость начинает течь. Как найти место утечки антифриза или тосола самому. Полезные советы и рекомендации.

Почему антифриз или тосол поадают в цилиндры двигателя и что делать в такой ситуации. Как самому определить наличие тосола в цилиндрах, способы ремонта.

Замена охлаждающей рабочей жидкости системы охлаждения двигателя. Особенности выполнения процедуры слива. Удаление остатков антифриза из блока цилиндров.

Как выкрутить сломанную шпильку или обломанный болт из блока двигателя и других узлов. Способы выкручивания обломанного болта, полезные советы.

Причины утечек масла в области масляного фильтра: масло течет из-под фильтра, через корпус, в районе штуцера и т.д. Доступные способы диагностики и ремонта.
