Замена ступичного (опорного ) подшипника приора своими руками

Подшипники-аналоги

В качестве альтернативного варианта можно рассмотреть продукцию двух производителей:

«Weber», каталожный код изделия – «BR 1118-3020»;

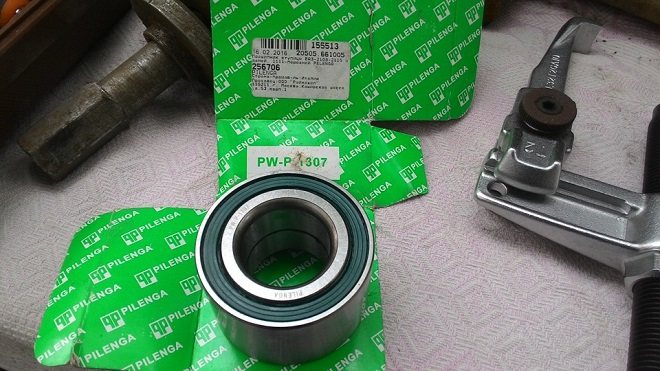

«Pilenga», артикул детали – «PW-P1313».

Продукция этих фирм зарекомендовала себя с хорошей стороны. Стоимость ориентировочно составляет 1 тыс. руб. Комплектность идентичная оригинальной поставке.

На практике выявлено, что для ступицы LADA Kalina может подойти подшипник от «ВАЗ-2108», но он на несколько сотых миллиметра уже. Эксперты не советуют склоняться к такой альтернативе, поскольку имели место случаи, когда изделие проворачивалось внутри ступицы.

Подшипник задней ступицы на Приору — цена детали

Новый подшипник для задней ступица на Приору может стоить по-разному, и все зависит от производителя:

QML 636 руб.
СПЗ 720 руб.
ANDYCAR 690 руб.
VBF 1050 руб.
Автоваз 980 руб.

Конечно, можно купить и самый дешевый подшипник для Приоры, но не факт, что он благополучно отходит тот срок, на который вы рассчитываете.

Появление глухого стука в заднем колесе, особенно ярко выраженного при движение по пересеченной местности, свидетельствует об износе подшипника ступицы заднего колеса на автомобиле Лада Приора. Кроме стука, об износе свидетельствует так же наличие воя при движение. Чтобы окончательно убедится в неисправности подшипника, необходимо вывесить заднее колесо и обеими руками попробовать раскачать его, при наличие люфта, вы его сразу почувствуете по характерным стукам. Как правило данный подшипник не требует регулировки, но в случае обнаружения люфта, можно попробовать подтянуть ступичную гайку, если данный шаг не поможет, то приступаем к ремонту.

Для выполнения демонтажных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Ослабьте затяжку колесных болтов, но не снимайте само колесо.
Снимите пластиковый декоративный колпачек гайки ступицы, после чего расконтрите стопорное кольцо.
Торцовой головкой с удлинителем ослабляем затяжку гайки.
Теперь, включив первую передачу и подложив под передние колеса деревянные бруски, домкратим автомобиль и снимаем колесо.
Отверните два направляющих штифта, после чего снимите тормозной барабан.
Снимите тормозные колодки.

Теперь окончательно выкручиваем гайку крепления ступицы и снимаем ее вместе с упорной шайбой.

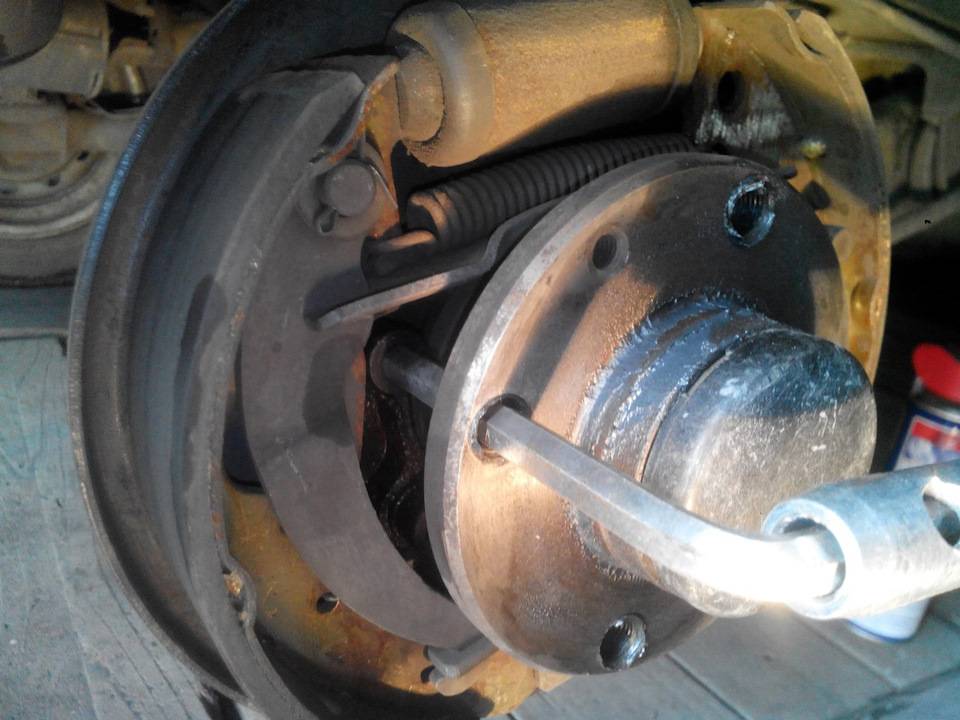

Установите трех контактный съемник и спрессуйте ступицу.

Промойте ее керосином, протрите, после чего зажмите ее в тисках и с помощью плоскогубцев или другим подходящим инструментом, извлеките стопорное кольцо.
Специальным съемником выпрессовываем подшипник, после чего запрессовываем новый и устанавливаем стопорное кольцо.
Установите ступицу на место, при этом окончательную затяжку ее гайки производите после того, как автомобиль будет установлен на землю.
Проверьте состояние тормозных колодок и барабана и при необходимости замените их.

На этом ремонтные работы по снятию и замене подшипника ступицы задней подвески на автомобиле Лада Приора завершены. Последующую сборку выполните в обратной последовательности.

Источники

https://for-priora.ru/?p=1610
https://priora-remont.ru/zamena-podshipnika-zadnej-stupicy/
https://zubilovaz.ru/lada-priora-podshipnik-stupicy-zadnej-podveski

Основные симптомы неисправного подшипника

При неисправном ступичном подшипнике будет сильный гул, как в самом салоне, несмотря на шумоизоляцию, так и с другой стороны. Находясь в автомобиле, сложно определить с какой стороны идет гул.
При сильном изнашивании подшипника будет заметно вибрацию руля. При большом износе разбивается постель подшипника и сферические элементы начинают ходить по окружности подшипника. Колесо, которое сидит жестко начинает, покачивается из стороны в стороны, образуя зазор. Если ступичный подшипник исправен, то у него должен отсутствовать люфт.

Машину будет склонять в ту сторону, в которой находится неисправный подшипник. Неисправный подшипник крутится плохо, начинает тормозить движение и из-за этого автомобиль начинает тянуть влево/вправо.

Косвенные признаки износа подшипника ступицы передней подвески

В данном разделе вы найдете признаки неисправности ступичного подшипника, а так же о том, как проверить подшипник ступицы переднего колеса.

Характерным признаком того, что необходима замена подшипника ступицы в Калине
, является посторонний ровный шум (гудение, гул) со стороны левого или правого колеса при движении. Как правило, в данном случае он усиливается на высокой скорости (более 80-90 км/ч), поэтому чаще всего замечается при движении по трассе.

Из-за шума, создаваемого потоком воздуха и при контакте покрышек с дорогой, далеко не всегда можно точно определить источник звука. Примечательно, что из салона шум с правой стороны зачастую воспринимается как с левой и наоборот

В этом случае необходимо обратить внимание на то, как изменяется звук на поворотах, так как в этот момент на подшипник приходится повышенная нагрузка. Так, исчезновение звука при повороте налево и его усиление при повороте направо свидетельствует об износе левого подшипника ступицы. Соответственно, об износе правого говорят противоположные симптомы

Соответственно, об износе правого говорят противоположные симптомы.

Детальная инструкция по замене изделия

Для начала работ потребуется установить автомобиль на ровную поверхность.

Ослабьте болты колеса. Подставьте упоры под обе стороны колес. При их отсутствии можно применить обычные кирпичи.

Поднимите авто на домкрате.

Для страховки установите упор под лонжерон, использую при этом запасное колесо.

Включите переднюю передачу.

Выкрутите болты, и снимите колесо. Далее открутите гайку ступичную.

Необходимо открутить гайки с обеих сторон тормозного суппорта.

Отверткой раздвигаем тормозные колодки.

При помощи ключа №17 выкручиваем болты задние.

Снимаем суппорт и отводим в бок. Привязываем его проволокой для удобства.

Ступичная гайка снята. Снимаем диск тормозной.

Для того чтобы снять ступицу воспользуемся съемником.

Откручиваем гайки крепления кожуха и демонтируем его.

Выкручиваем гайки опоры шаровой.

Снимаем крепеж, которым крепится цапфа поворотная к стойке.

Отсоединяем кулак поворотный.

При помощи тисков, зажимаем кулак поворотный. Ступица должна располагаться внизу.

Наставляем металлическую оправку диаметром 32мм. Молотком ударяем по оправке и выбиваем ступицу. На ней останется обойма подшипника внутренняя.

Зубилом и молотком расширяем просвет для съемника. Далее съемником стаскиваем обойму.

Можно поступить проще. Угловой шлифовальной машинкой (болгаркой), делаем прорез поперек обоймы. Далее крепко ударяем молотком. Обойма разлетается на куски.

Приступаем к извлечению другой обоймы подшипника, которая осталась в кулаке.

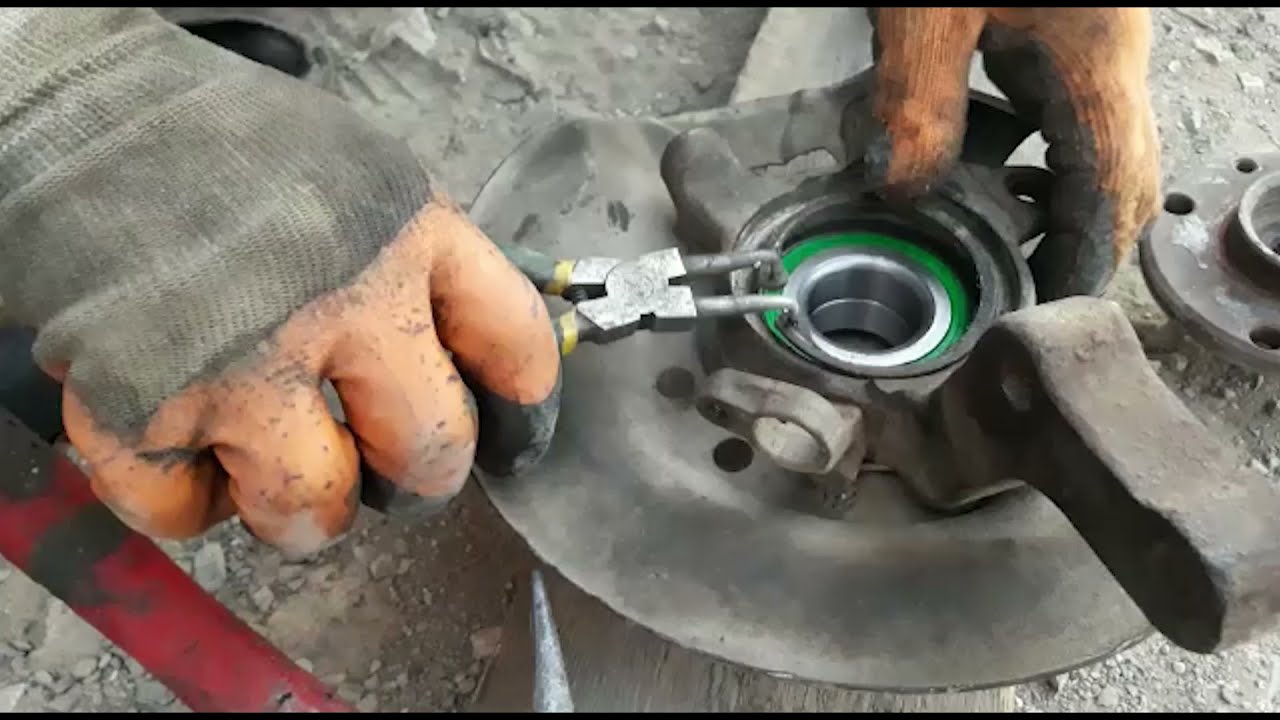

Круглогубцами удаляем кольцо стопорное.

Вставляем оправку и все вместе зажимаем в тиски.

Закручиваем тиски и при этом выдавливаем кольцо подшипника.

Вычищаем от грязи и масла посадочное место подшипника. Промываем соляркой, вытираем тряпкой.

Смазываем поверхность литолом.

Вставляем подшипник в отверстие и при помощи оправки аккуратно вбиваем на 10мм. Следим, чтобы не было перекосов.

Необходимо установить кольцо стопорное.

Далее запрессовываем ступицу при помощи тисков.

Потом все это монтируем на стойку. И производим монтаж в такой же последовательности, как и демонтаж, но в обратном порядке.

Вот вы и справились с заменой подшипника передней ступицы для вашего автомобиля ВАЗ 2170.

Не так уж это и сложно.

Как проверить неисправность подшипника на Приоре

Я предлагаю воспользоваться следующим методом самостоятельной диагностики:

— откройте передние стекла автомобиля;

— разгонитесь до скорости 40 км/час. Услышите свист, вой, скрежет, гул в районе передней ступицы — первый признак в износе детали;

— увеличьте скорость и снова прислушайтесь. Вой пропал и повторяется периодически с новой силой.

— остановитесь, осторожно приложите ладонь к металлической поверхности ступицы. Почувствуете повышенную температуру значить вы правы, нужна замена детали

Чтобы окончательно удостовериться в вашем определении, установите авто на домкрат.

Прокрутите вручную колесо. Звуки те же, что и при поездке – ваше заключение в диагностике правильное. Если при этом есть люфт, то однозначно – нужно менять.

Замена подшипника ступицы переднего колеса

Заменить подшипник можно двумя способами. Первый — сняв поворотный кулак в сборе, второй — не снимая его с автомобиля. Работа показана на подшипнике ступицы правого колеса. Подшипник ступицы левого колеса заменяется аналогично. Снимаем колесо.

Поддев отверткой, снимаем защитный колпак ступицы. Устанавливаем колесо и заворачиваем два болта его крепления. Опускаем автомобиль на колеса.

Бородком расправляем вмятый буртик гайки подшипника ступицы в двух местах. Зятягиваем стояночный тормоз, включаем первую передачу и подставляем под колеса башмаки.

Головкой «на 30» ослабляем затяжку гайки подшипника ступицы. Гайка затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие. Вывешиваем переднюю часть автомобиля (именно оба передних колеса, т. к. в противном случае стабилизатор поперечной устойчивости мешает демонтажу, поджимая элементы подвески вверх). Снимаем колесо. Отворачиваем до конца гайку подшипника ступицы…

…и снимаем шайбу. Снимаем диск тормозного механизма переднего колеса (см. «Снятие диска тормозного механизма переднего колеса»). Отсоединяем привод правого колеса от ступицы (см. «Снятие приводов передних колес»). Чтобы не нарушать углы установки колес, можно заменить подшипник, не снимая поворотного кулака. Для этого подсоединяем шаровую опору к кулаку…

…и спрессовываем ступицу, нанося удары через выколотку из мягкого металла. Спрессовать ступицу также можно с помощью диска тормозного механизма переднего колеса.

Пропускаем через два диаметрально противоположных отверстия в диске болты М12 × 1,25 мм длиной около 130 мм и вворачиваем их в отверстия ступицы на глубину, равную ее толщине. Резко ударяя диском по головкам болтов, спрессовываем ступицу. Затем чашечным съемником выпрессовываем подшипник из кулака, как показано ниже. Если ступицу снять таким образом не удалось, снимаем поворотный кулак. Для этого отворачиваем гайки болтов крепления амортизаторной стойки к поворотному кулаку, вынимаем болты (см. «Снятие амортизаторной стойки и ее разборка») и снимаем поворотный кулак.

Устанавливаем поворотный кулак на губки тисков и выпрессовываем ступицу из кулака через оправку или головку подходящего диаметра, прикладывая усилие к торцу ступицы.

Вынимаем ступицу из кулака. При этом наружная часть внутреннего кольца подшипника остается на ступице.

Снимаем грязезащитное кольцо со ступицы.

Вставляем притупленное зубило между торцами внутреннего кольца подшипника и ступицы и, нанося удары молотком по зубилу, сдвигаем внутреннее кольцо.

Съемником спрессовываем внутреннее кольцо подшипника.

Щипцами для снятия стопорных колец снимаем стопорное кольцо.

Чашечным съемником выпрессовываем подшипник из поворотного кулака…

…и вынимаем его со съемником.

Вынимаем подшипник из съемника. Очищаем и смазываем внутреннюю поверхность поворотного кулака. Надфилем зачищаем на ступице забоины от зубила. Запрессовываем новый подшипник в поворотный кулак, прикладывая усилия к наружному кольцу подшипника. Устанавливаем в проточку гнезда поворотного кулака стопорное кольцо. При запрессовке ступицы опираемся шайбой съемника на внутреннее кольцо подшипника. Дальнейшую сборку производим в обратной последовательности, затягиваем гайку подшипника предписанным моментом (см. «Приложения») и обязательно стопорим замятием буртика. Если подшипник заменяли со снятием поворотного кулака, то необходимо проверить и отрегулировать углы установки колес на СТО.

Подшипник передней ступицы на Приоре ВАЗ 2170, как и на других Вазовских авто, часто выходит из строя, особенно, когда пробег переваливает за 80 000 км. Сначала появляется шум со стороны колеса, который может увеличиваться при разгоне.

Так же не редко возникает вибрация, увеличивается люфт колеса, а в некоторых случаях шум переходит в скрежет — все эти признаки означают, что требуется немедленная замена переднего ступичного подшипника у Лады Приора. Если затягивать с ремонтом последствия могут привести к заклиниванию колеса, что приводит к не безопасным ситуациям на дороге.

Данная статья подробно расскажет о принципах выполнения замены ступичных шарикоподшипников (далее СП) на автомобилях семейства ВАЗ, в частности у Лады Приора. Инструкция сопровождается множеством фото и видео. Так же в материале представлена информация, о том как выбрать передний ступичный подшипник для Приоры по номеру, размерам, цене, производителю.

Определяемся с выбором подшипника ступицы

Я советую вам приобрести подшипник только в специализированном автомобильном магазине. Таким образом, исключите покупку брака или подделки.

Обращаем внимание, чтобы подшипник был завернут в промасленную бумагу и не имел вмятин и ржавчины. По заводскому каталогу номер подшипника такой: №11180-3103020-00

По заводскому каталогу номер подшипника такой: №11180-3103020-00.

Гостовский номер следующий: №6-256707А1КЕ12.

Лучший вариант выбора – это вологодский подшипниковый завод VBF.

Из зарубежных аналогов рекомендую марки SWAG, SNR, SKF.

При выборе ориентируйтесь на номера: ФАГ №713614030, SKF №VKBA1414.

Проверяйте размеры детали. Они должны быть такими:

— наружный диаметр – 68мм;

— внутренний диаметр – 35мм;

— ширина — 37мм.

Подшипник вы приобрели.

Приступаем непосредственно к его замене.

Советы, рекомендации и видео по ремонту от спициалистов

1. У передних колес детали изнашиваются равномерно, поэтому при замене с одной стороны, обязательно проверяйте или меняйте с другой.2. Если у вас нет съемника, а так же тисков (пресса), рекомендуется отнести узел в авто мастерскую для с прессовки / запрессовки.3. Запрессовку рекомендуется производить безударными методами.4. Лайфхак: нагрейте поворотный кулак перед тем как вставлять п/ш.5. Обязательно контрите гайку ступицы после затяжки.6. Резьбовые соединения при сборке обрабатывайте графитовой смазкой.7. Перед установкой проверяйте количество смазки внутри п/щ, аккуратно открыв резиновое уплотнение.8. Приобретайте запчасти в сертифицированных магазинах, спрашивайте документы на оригинальную продукцию.9. В данной подборке видео представлен подробный процесс замены.

Выжимной подшипник приора — это составной элемент системы сцепления, который участвует в процессе переключения передач. Деталь задействуется в процессе нажатия на педаль сцепления и переключении передачи, а отвечает за разъединение дисков сцепления.

Если говорить о сроке службы подшипника, то в большинстве случаев он достаточно велик и составляет не менее 100 тысяч километров пробега автомобиля. Однако в процессе эксплуатации в тяжелых условиях (бездорожье, постоянные переключения в пробках, отсутствие смазки), неисправности диагностируются уже и при 15 тысячах пробега.

Замена ступичного опорного подшипника Приора

Во время движения в районе переднего или заднего колеса может раздаваться неприятный треск. Обычно во время поворота он исчезает. Такое поведение ходовой части говорит о том, что ступичному подшипнику требуется замена. Неисправность случается практически у каждого автомобиля, который уже пережил большой пробег. На состояние подшипника передней или задней ступицы также влияет и манера вождения. Замена проходит довольно просто, но автомобилисту придется осуществить снятие стойки, а затем вести Приору на развал-схождение.

Не хотите лишних затрат? Тогда читайте, как проводится замена ступичного подшипника без демонтажа стойки и последующего «развала».

Подготовка к работе

Этот процесс лучше всего проводить при свете, если речь идет об улице. Подшипник представляет собой миниатюрный компонент. Будет идеально, если вы загоните Приору на смотровую яму. Разбирать мы будем деталь передней ступицы, так как это сложнее, чем проводить ту же операцию с задней ступицей, тем более без снятия стойки. А теперь к инструментам:

Накидные ключи на 17, 19.
Съемник для подшипников – основной инструмент, так без него придется проводить демонтаж стойки и выполнять развал-схождение.
Головка на 30, желательно, чтобы она была оборудована надежным воротком.
Оправа – обычно это самодельный инструмент, который представляет собой срез трубы определенного размера. С его помощью мы будем выбивать ступицу.
Смазка WD-40.

Лада Приора, как и другие легковые модели этой марки, относится к автомобилям с передним приводом. В передней части гораздо больше деталей, отсюда и более сложный процесс демонтажа подшипника. Задний опорный компонент ступицы снимается по такой же схеме, времени на него вам потребуется меньше, поэтому в инструкции описан задний опорный подшипник.

Замена подшипника

Начинается процесс с развальцовывания гайки ступицы, после этого можно сдернуть крепление. Разбирать нам придется практически всю ступицы, поэтому каждое крепление, которое нужно будет открутить, следует смазать WD-40;
Процесс выпрессовки старой детали
Все соединения рекомендуется прочистить, если вы это делать не планируете, то скобку можно не снимать;
Переходим к тормозному диску. Если ваша Приора относительно новая, то его можно снять даже руками. Не получилось? Подвиваем диск подходящим инструментом и демонтируем;
Отсоединяем тормозной диск, чтобы добраться до подшипника
Переходим к шаровой опоре, откручиваем крепления и снимаем ее. Рулевой наконечник демонтировать не обязательно, если вы уверены в его прочности;
При помощи съемника извлекаем ступицы из кулака. Скорее всего, она выйдет вместе с кольцом, а сам опорный подшипник развалится у вас на глазах. Это подтверждение, что его пора сменить;
Проверяем, чтобы в креплении не осталось частей старой детали
После этого нужно еще проверить кулак съемником, возможно там остались куски материала, после этого процедура снятия считается законченной;
Теперь можно переходить к установке новой детали. В первую очередь помещаем стопорное кольцо в кулак – делать это нужно с внутренней стороны. Берем съемник и загоняем новый компонент;
Работу нужно выполнять аккуратно, бить по новым деталям не рекомендуется. Запрессовка выполняется при помощи съемника;
При помощи съемника запрессовываем новый ступичный подшипник
Закрываем деталь наружным кольцом, основная часть работы выполнена, осталось собрать узел в обратном порядке, не забудьте зачистить и смазать все соединения.

Какие лучше подшипники ставить на Приору?

Как проходит замена без демонтажа стойки, вы уже разобрались. Но у некоторых владельцев Лада Приора возникает вопрос, а что лучше подобрать – штатную деталь или альтернативную. Самое главное, чтобы это был шариковый компонент, роликовые не такие долговечные. Если варианта для Лада Приора в магазине не оказалось, то лучше взять деталь для Калины. Некоторые автомобилисты рекомендуют покупать более дешевые подшипники на «десятку», но лучше искать более современные варианты.

Видео по замене подшипника ступицы на Приоре ниже.

https://youtube.com/watch?v=rSvZ90qb5X4

практическое руководство

Для выполнения работы потребуются:

— двух- или трехзахватный съемник;

— съемник внутренних стопорных колец;

Снятие

1. Подготавливаем автомобиль к выполнению работы.

2. Ослабляем затяжку гайки ступицы заднего колеса аналогично тому, как это показано на переднем колесе.

3. Устанавливаем автомобиль на подставку, снимаем колесо и тормозной барабан.

На автомобилях, оборудованных АБС, необходимо также снять диск датчика скорости вращения колеса.

4. Отворачиваем гайку и снимаем упорную шайбу гайки ступицы.

5. Съемником спрессовываем ступицу с оси вместе с подшипником.

6. Если подшипник ступицы разрушился и его внутреннее кольцо осталось на оси, спрессовываем его двухзахватным съемником, установив его захваты в специальные выемки.

7. Устанавливаем ступицу в тиски.

8. Съемником сжимаем и извлекаем стопорное кольцо подшипника.

9. Чашечным съемником вы прессовываем подшипник из ступицы.

Установка

При запрессовке подшипника усилие можно прикладывать только к его наружному кольцу.

1. Используя наружное кольцо старого подшипника как оправку, съемником запрессовываем в ступицу новый подшипник.

2. Съемником устанавливаем стопорное кольцо подшипника.

3. Устанавливаем ступицу на ось.

4. Устанавливаем упорную шайбу и наживляем гайку ступицы.

5. Заворачивая гайку, напрессовываем подшипник на ось ступицы.

6. Устанавливаем тормозной барабан.

7. Опускаем автомобиль на колеса.

8. Затягиваем гайку ступицы моментом 186,3—225,6 Нм (19—23 кгсм и заминаем край гайки в проточку оси ступицы.

9. Устанавливаем колпак ступицы и декоративный колпак колеса.
