Как выбрать запчасти?
Чтобы безошибочного выбрать сайлентблоки передних рычагов и не только, следует учесть два аспекта:
- качественные показатели изделия;
- именитость производителя и отзывы о его продукции.
В числе наиболее известных и проверенных производителей, базирующихся на производстве резинометаллических изделий для ходовой части и способных достичь уровня оригинального продукта в плане качества, присутствует известный бренд «Lemforder». Ассортимент запчастей этой компании предполагает применение заводом Рено некоторых изделий в качестве оригинальных элементов.
Для корректного поиска потребного аналога рекомендуется воспользоваться данными артикулов, принадлежащих конкретной компании-производителю. Этот код в основном содержится на самой детали. Если по разным причинам произошло его повреждение и считывание не представляется возможным, следует обратиться к оригинальному каталогу Рено, где отображены артикулы запчастей интересующего вас узла. Также можно заиметь информацию о примерной стоимости потребных запчастей. Артикулы позволяют отыскать и приобрести любые детали не только в подвеске, но в любом другом узле авто. Так что оригинальные сайлентблоки передних рычагов имеют свой артикул.
Выбираем сайлентблоки: оригинальные запчасти или аналоги?
Качественная деталь – залог надежной и долговечной работы всей подвески в целом
Чтобы сделать выбор в пользу наилучшего сайлентблока, следует обратить внимание на два ключевых момента:
- бренд компании-производителя сайлентблока;
- его качественные характеристики и показатель надежности.
Наиболее качественную продукцию по части резинометаллических конструкций предлагает на рынке компания «Lemforder». Несмотря на то, что данный бренд позиционирует себя как наилучший аналог оригинального сайлентблока, в стоимости он заметно выигрывает. Более того, сама марка Рено использует продукцию Лемфоредер при сборке новых автомобилей серии Логан.
Чтобы подобрать правильные сайлентблоки, воспользуйтесь артикулами, которые отпечатываются на самих деталях. Если по какой-либо причине сделать это не удается, используйте каталог оригинальных запчастей Рено. Поиск запчастей по артикулам от производителя – благое дело. Применять этот способ стоит при покупке как сайлентблока, так и других деталей авто. Все-таки рекомендуем по возможности проводить замену задних сайлентблоков Рено Логан на оригинальные детали.
Современный онлайн- и оффлайн-рынок автозапчастей – огромное поле, в котором без труда можно «заблудиться» и наткнуться на некачественные или китайские детали. Рекомендуем использовать в поиске следующие методы:
- По заданной марке автомобиля, году выпуска и поколению. Это, как минимум, сузит круг поиска до необходимого количества деталей, подходящих по марке.
- По коду VIN – универсальному номеру кузова автомобиля.
- По артикулу. Если знаете артикул нужной детали, то этот способ считаем наиболее подходящим. При наличии артикула, интернет-мошенники практически полностью лишаются возможности вас обмануть.
Как видим, при подборе запасных частей важно точно знать, что вы выбираете среди сайлентблоков для Рено Логан. В этом вам помогут фильтры, настроенные на параметры из списка выше
Подробная инструкция по замене сайлентблока переднего рычага
Если не выполнить своевременный ремонт, то автомобиль может выйти из строя в самый неподходящий для этого момент. Например, во время движения по магистрали. Чтобы избежать этого, необходимо провести качественный и своевременный ремонт. Замена передних сайлентблоков Renault Logan вполне по силам обычному автовладельцу. Все, что нужно – это выполнить ряд инструкций, которые мы описали ниже:
- Снимите нужное колесо, предварительно подняв автомобиль на домкрате и скрутив болты.
- Проведите эту операцию и для колеса, находящего в паре передней части подвески.
- Очистите грязь, пыль и налет. Используйте смазку (подойдет вещество для смазывания механизмов WD-40), чтобы смягчить движения элементов узла.
- Снимайте рычаг со стоек амортизаторов.
Следом за этим нужно проверить опоры шарового типа на исправность. В случае если в наличии видимые механические повреждения, сколы и пр. неисправности, выполните замену. В этой статье не будет останавливаться на этом этапе и примем за гипотезу, что шаровая опора в норме. Мы уже говорили, что передние рычаги состоят из 4 сайлентблоков (по 2 в каждом из рычагов). Фактически сайлентблок – это пара втулок с муфтой внутри, поэтому могут быть выявлены две особенности узла:
- внутренняя втулка из металла зажимается подрамником;
- внешняя пластиковая втулка углубилась в металл.
В связи с этим, не трогайте рычаг, не убедившись в том, что «Логан» устойчиво стоит на твердой поверхности. Чтобы выполнить опрессовку, нужно избегать излишнего давления на втулку, чтобы не повредить шайбы и опоры паза. Следующий этап – это съем старых сайлентблоков. Выполняется это следующий образом:
- Зафиксируйте рычаг на месте, возьмите дрель. С ее помощью высверлите поверхность вокруг отверстия. Если нет дрели – не беда. Воспользуйтесь лобзиком, потребуется чуть больше усилий, но результат будет тот же.
- Зафиксируйте снятый рычаг в тисках. Ножовкой уберите внешнюю часть втулки. Будьте бдительны, чтобы не зацепить металл на поверхности рычага. Повредив его, вы дадите основу для воздействия на металл коррозии.
- Возьмите два ключа: шведский и газовый, съемник и 4 нужные оправки.
- Подготовьте заранее смазку и ветошь для уборки лишней части масла.
- Установите в рычаг детали в следующей последовательности: шайба, гайка, оправка, шайба и финальная гайка.
- Важным условием, соблюдение которого крайне необходимо, является свободное перемещение втулки по рычагу.
Если вы не хотите в будущем проблем с подвеской, используйте фиксацию ее с давлением на нее не более 120Н*м. Данная работа имеет один нюанс – многие дешевые сайлентблоки и другие элементы этого узла подвески не рассчитаны на подобные нагрузки, поэтому в момент фиксации происходит разломы и трещины. Ввиду этого фактора, многие автовладельцы прибегают к помощи автосервиса. Как проверить сайлентблока передних рычагов «Рено-Логан», читайте в предыдущих пунктах статьи.
Все о сайлентблоках: описание и разновидности
Функция сайлентблока состоит в соединении задней балки подвески и кузова автомобиля. Вторичная функция – гашение колебаний и вибраций во время движения. Конструкция этого элемента узла достаточно проста. Состоит он всего из двух компонентов: втулки и резиновой прокладки. Втулки делятся на внешние и внутренние. Внешние изготавливаются из пластика, внутренние – из металла.
Резиновая прокладка, расположенная в пустом пространстве между втулками, заполняет его не полностью. Прорезиненные участки чередуются с «пустотами», что позволяет этому элементу узла легче скручиваться при необходимости. Конструкция сайлентблока одновременно выполняет две опции: противостоит нагрузкам на балку в движении, а также не позволяет порваться резиновой прокладке.
Деталь во время движения транспортного средства подвергается ряду воздействий извне:
- влияние окружающей среды: дождь, ветер, град и снег;
- влияние тряски, нагрузки ударного типа от движения по неровностям дорожного полотна;
- влияние скручивающей нагрузки, возникающей при движении задней балки.
Эти процессы принято считать естественными, поэтому фактор износа от них заложен в конструкцию сайлентблока инженерами-проектировщиками. В нормальных условиях, при размеренной езде по качественной дороге, связующий элемент подвески с легкостью пройдет до 100 тыс. км. В реальности же ситуация, описанная выше, случается крайне редко. Чаще на сайлентблок оказывает влияние и ряд внешних факторов:
- неправильная установка сайлентблока: не соблюдение технологии и прочее;
- движение по дороге с песчано-солевым покрытием в зимний период;
- регулярное движение по плохим дорогам с наличием ям, ухабов, выбоин и др.
Чем реже вы подвергаете свое транспортное средство движению в ситуациях, описанных выше, тем дольше исправно прослужит сайлентблок и подвеска в целом. Сайлентблок задней балки Renault Logan – вполне устойчивая к износу деталь, если обеспечить ей хоть сколько-нибудь щадящие условия.
Renault Logan. Эксплуатация, обслуживание и ремонт автомобилей Рено Логан c 2005 года выпуска. Подвеска. Задняя подвеска. Описание конструкции. — «ВАЖНО ВСЕМ» — автотранспортный портал
1 — кронштейн крепления рычага балки к кузову;2 — балка;3 — кронштейн рычага;4 — рычаг балки;5 — амортизатор;6 — буфер хода сжатия;7 — подушки и шайбы верхнего крепления амортизатора к кузову;8 — болт крепления амортизатора к рычагу;9 — нижняя прокладка пружины;10 — пружина;11 — верхняя прокладка пружины;12 — тормозной механизм заднего колеса;13 — цапфа заднего колеса;14 — барабан тормозного механизма в сборе с подшипником заднего колеса;15 — колпачок;16 — гайка подшипника колеса;17 — сайлент-блок рычага балки;18 — болт и гайка крепления рычага балки к кронштейну
Задняя подвеска полунезависимая c упругой балкой, пружинная с телескопическими газонаполненными амортизаторами двухстороннего действия. К балке и рычагам приварены кронштейны для опоры пружин. Для повышения поперечной устойчивости и уменьшения углов крена внутри балки установлен стабилизатор поперечной устойчивости, концы которого приварены к усилителям рычагов. Стабилизатор представляет собой трубу — по краям круглого сечения, а в средней части овального.К рычагам подвески приварены фланцы для крепления осей задних колес и щитов тормозных механизмов. Спереди рычаги снабжены приварными втулками с запрессованными в них сайлент-блоками. Наружная обойма сайлент-блока — пластмассовая, а внутренняя — металлическая. Резиновый массив сайлент-блока, привулканизированный к обоймам, в сечении несимметричен. Поэтому при запрессовке сайлентблока в рычаг его необходимо строго ориентировать.
В средней части на стабилизаторе установлена резиновая подушкаУпругими элементами подвески являются винтовые пружины. Пружина опирается через резиновые прокладки: снизу — на кронштейн рычага и сверху — на опору, приваренную к лонжерону кузова. Нижний виток пружины имеет меньший диаметр. Пружины задней подвески по жесткости делятся на классы. Класс пружины маркируется краской. С правой и с левой сторон автомобиля должны устанавливаться пружины одного класса.При замене рекомендуется устанавливать пружины такого же класса, какие были установлены на автомобиле.
Через внутреннюю обойму сайлент-блока проходит болт 2, соединяющий рычаг с кронштейном кузова. Кронштейн крепится к кузову тремя болтами 1В нижнюю проушину амортизатора запрессован резинометаллический шарнир, через центральную втулку которого проходит болт, крепящий амортизатор к рычагу подвески. Шток амортизатора крепится к кузову через две резиновые подушки (одна — снизу опоры, другая — сверху) и две металлические шайбы. Между подушками на штоке амортизатора установлена распорная втулка, не позволяющая подушкам сильно деформироваться при затягивании гайки штока.

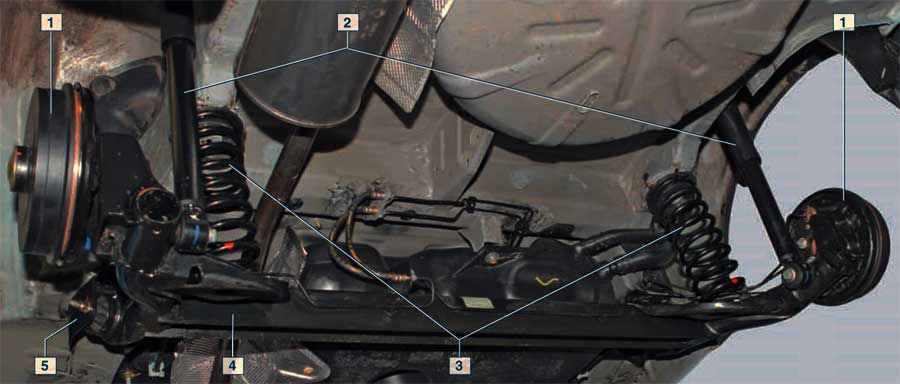

Задняя подвеска:1 — барабан тормозного механизма;2 — амортизатор;3 — пружина;4 — балка задней подвески;5 — кронштейн крепления рычага балки к кузову
На штоке амортизатора установлен буфер хода сжатия, к которому крепится чехол.Подшипники задних колес двухрядные роликовые. Роль ступицы заднего колеса выполняет тормозной барабан, в отверстии которого с натягом установлено наружное кольцо подшипника. Внутренние кольца подшипника установлены на цапфе (оси) заднего колеса с небольшим зазором. В барабане подшипник фиксируется стопорным кольцом. В процессе эксплуатации подшипник не требует пополнения смазки.Углы установки задних колес заданы конструктивно геометрией балки и в эксплуатации не подлежат регулировке. Углы можно лишь проверить на специальном стенде и сравнить с контрольными значениями (угол развала –0°51’±15′, схождение колес 0°44’±15′). В том случае, если значения углов установки задних колес не соответствуют контрольным значениям, необходимо проверить состояние элементов задней подвески.

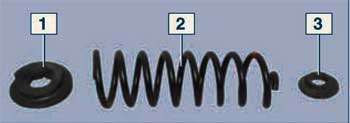

Пружина задней подвески:1 — верхняя прокладка;2 — пружина;3 — нижняя прокладка
Амортизатор задней подвески:1 — гайка крепления штока;2 — шайба;3 — подушка штока;4 — распорная втулка;5 — буфер хода сжатия;6 — чехол;7 — защитный колпак;8 — амортизатор

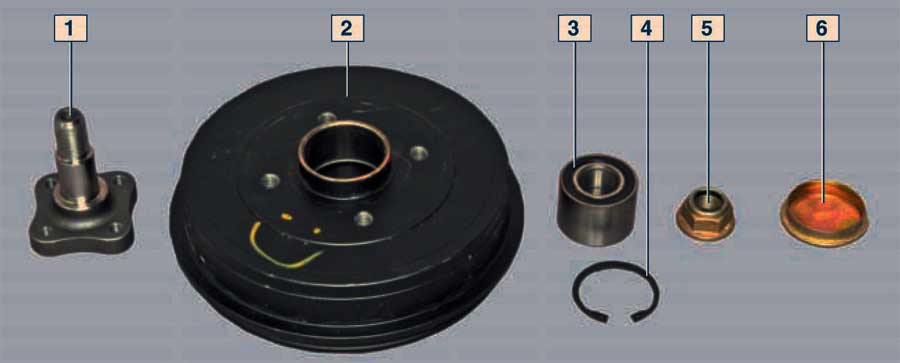

Узел подшипника заднего колеса:1 — цапфа;2 — барабан тормозного механизма;3 — подшипник заднего колеса;4 — стопорное кольцо подшипника;5 — гайка подшипника;6 — колпачок
Цапфа заднего колеса крепится четырьмя болтами через щит тормозного механизма к фланцу балки задней подвески
Цилиндрический буртик, выполненный на цапфе, предназначен для центрирования щита тормозного механизма.
Неисправности лампы стоп сигнала
Вид на дополнительный стоп-сигнал из салона автомобиля
Если вы решили начинать или продолжать движение на автомобиле, когда неисправны лампы стоп сигналов — это значит подвергать не только себя, но и всех остальных участников движения опасности. Поэтому за лампами следует осуществлять периодический контроль и обслуживание.
Среди неполадок чаще всего встречаются такие случаи:
- Во время торможения не работает лампа стоп сигнала, с одной стороны.
- Во время торможения не работают лампы стоп сигналов с двух сторон.
- Не работает дополнительный фонарь сигнала освещения
Способы диагностики и ремонта
Так как функционирование и работоспособность этих элементов наружного освещения напрямую зависит от работоспособности электрической сети автомобиля, то на ее состояние необходимо обращать не последнее внимание. Если на вашем автомобиле перестали работать сразу все фонари стоп сигнала, причиной этому чаще всего становится выход из строя предохранителя F3 (для прохождения тока с силой не более 20А) расположенный в блоке предохранителей салона Рено Логан. Если на вашем автомобиле перестали работать сразу все фонари стоп сигнала, причиной этому чаще всего становится выход из строя предохранителя F3 (для прохождения тока с силой не более 20А) расположенный в блоке предохранителей салона Рено Логан
Если на вашем автомобиле перестали работать сразу все фонари стоп сигнала, причиной этому чаще всего становится выход из строя предохранителя F3 (для прохождения тока с силой не более 20А) расположенный в блоке предохранителей салона Рено Логан.
Расположение необходимого нам предохранителя отмечено красным маркером.
Этот элемент входит в прямую цепь подачи питания на стоп сигналы. Проверить исправность цепи можно с помощью заведомо исправного предохранителя или при помощи тестера (мультиметра). Если такие манипуляции не принесли необходимого результата, и фонари по-прежнему не работают, то поиски неисправности нужно продолжить. Следующим шагом в ремонте будет проверка проводки на факты обрыва или перетирания провода в цепи.
Далее, элемент который также может стать причиной неисправности — выключатель лампы стоп на Рено Логан, который установлен на кронштейне с педалями. Для более эффективной диагностики, его лучше всего снять с посадочного места. Такая работа проводится в следующем порядке:
- Так как цепь этого датчика постоянно находится под напряжением, следует отключить минусовую клемму от аккумуляторной батареи.
- Далее снимаем разъем с проводами.
- Для того чтобы вытащить его с места фиксации, нужно повернуть корпус датчика на 90 градусов и медленно тянем его на себя, пока он не окажется полностью демонтирован.
Чтобы проверить датчик можно воспользоваться тестером и измерить его сопротивление, либо подключить заведомо исправный датчик. Проверка прибора тестером проводится очень легко, провода тестера подключаем к разъёмам датчика, и с помощью рук воздействуем на выступающий шток. Исправный прибор таким образом покажет свою функциональность, сломанный же необходимо заменить.
Следующим шагом будет проверка поступления напряжения сети к исправному датчику. Обратно подключаем в сеть аккумуляторную батарею и с помощью оборудования проверяем напряжение в клеммах датчика. В случае положительного результата, собираем все в обратном порядке и приступаем к непосредственной диагностике и замене ламп стоп-сигналов.
Замена сайлентблоков Рено Логан
Рено Логан – автомобиль, пришедшийся «ко двору» на постсоветском пространстве. Неказистый внешне «француз» полюбился своей надежностью и выносливостью. Неудивительно, ведь Логан специально адаптирован для российского рынка, что проявилось в относительной простоте конструкции, высоком клиренсе, крепкой подвеске и доступности обслуживания. Тем не менее, отечественные дороги – настоящее испытание для автомобилей и, рано или поздно, ходовой части приходит маленький пушной зверек с ценным мехом. В частности, возникает такая проблема, как замена сайлентблоков Рено Логан. Сайлентблок соединяет детали подвески, а также гасит возникающие в процессе движения колебания, предохраняя от повреждений рычаг подвески и снижая нагрузку на кузов автомобиля.
Если Вы заметили, что автомобиль мотает на трассе и появляется неравномерный износ шин – значит, пришло время проверить состояние сайлентблоков. Как правило, их четыре. Конструктивно сайлентблок представляет собой металлическую втулку с резиновой вставкой, запрессованные в обойму. Неисправностями являются износ втулки, нарушение целостности (расслоение) резиновой вставки и (или) обоймы.
Крайне не рекомендуем продолжать эксплуатировать машину с неисправными сайлентблоками, так как это чревато поломкой всего рычага подвески и повреждением посадочного места блока.
Поэтому не экономьте на запасных деталях для автомобиля – выбирайте только качественные запчасти.
Живут сайлентблоки Логана примерно 60-70 тысяч километров. Замена не представляет сложности и доступна практически каждому автолюбителю.
Состав работ «замена сайлентблоков Рено Логан» включает в себя:
- Вывесить и снять колесо;
- Очистить рычаг подвески от загрязнений, обработать средством «жидкий ключ» резьбовые соединения;
- Отвернуть рычаг от шаровой опоры и стойки амортизатора;
- Вывернуть болты крепления сайлентблоков и снять «лапу».
- Далее следует заменить рычаг в сборе с сайлентблоками. Следует отметить, что отдельно сайлентблоки на Рено Логан не продаются, но можно подобрать аналоги от других авто. В таком случае придется извлечь изношенные детали из рычага и запрессовать новые (понадобится специальный инструмент — запрессовыватель, подходит от ВАЗ 2107).
Некоторые автолюбители используют качественные сайлентблоки от ауди B3 и B4. Правда, для того чтобы установить эти детали на француза, придется предварительно развальцевать их сверлами диаметром 11 и 12 мм. Не спешите, большие обороты дрели могут сжечь резиновую вставку. Руководствуйтесь принципом «тише едешь – дешевле будет».
Прежде чем определиться с тем или иным вариантом, просчитайте экономическую часть замены и планируемую трудоемкость. Сделайте правильный выбор и верный Логан верой и правдой будет служить Вам.
Особенности конструкции стабилизатора
Практика эксплуатации (в том числе по нашим дорогам) показала долговечность и неприхотливость стального узла. Рычаги передней подвески, выполненные из стали, меняются редко и выдерживают цикл, установленный между ремонтами подвески. Но иногда устройство требует более ранней замены.
При ремонте рычага часто удается обойтись следующими работами:
- Установкой новых шаровых опор.
- Заменой поврежденных и вышедших из строя сайлентблоков.
Рычаги Рено Логан имеют треугольную форму. Такая конструкция разработана при создании более простой подвески с целью повышения ее надежности. Преимущество треугольного рычага — в способности работы в различных направлениях (в продольном или поперечном).
Устройство имеет три точки для фиксации, две из которых предназначены для крепежа к кузовной части, а одна — для фиксации к кулаку. Кроме того, одна из функций рычага — удерживание стойки амортизатора (как и в прошлом случае, в двух направлениях). Применение такой конструкции позволило снизить стоимость подвески Рено без снижения надежности устройства. К слову, такой тип подвески применяется на многих автомобилях (не только на Logan).
Роль тяги стабилизатора в седане Логан выполняет шпилька, то есть болт 8 (см. рис.). Снизу на него накручена гайка.
Гайку на шпильке выкручивают, придерживая шляпку болта сверху.

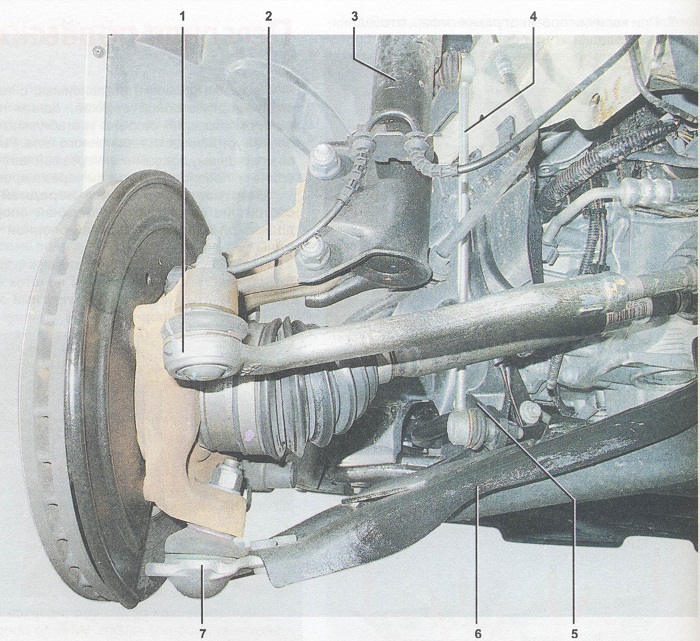

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:
- Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
- Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.
Когда пыльник сдвинут, можно откручивать гайку 9. Рассмотрим все шаги по порядку.
Роль тяги стабилизатора в автомобиле Логан делает шпилька, то встречаются болт 8 (см. рис.). Снизу на этот адресок накручена гайка.
Гайку на шпильке выворачивают, придерживая шляпку болта сверху.
На стабилизатор возложена функция поддержания кузова авто в положении ровно. Он не допускает диагональных колебаний Renault Logan.
Дефект в работе стоек стабилизатора можно заметить по особенностям:
- В движении по пересеченной местности появляются металлические звуки (стук и скрежет).
- Вхождение в поворот сопровождается сильным креном кузова авто.
- Резкое торможение приводит к значительному раскачиванию Renault Logan.
Самыми «слабыми» элементами стабилизатора Renault Logan являются втулка из резины и подушки. Поэтому в процессе эксплуатации автомобиля их необходимо регулярно проверять. При повреждении, выявлении зазоров произведите замену детали. Дефект в работе этих узлов уменьшает ресурс подвески машины и может привести к поломке других агрегатов.
Монтаж нового элемента:
- Поднимите переднюю подвеску машины домкратом или специальным подъемником.
- Проведите тщательную очистку головок винта от грязи. Ее наличие может привести к повреждениям ключа или самого винта в процессе демонтажа.
- Отверните гайку крепления штанги стабилизатора и зафиксируйте винт. Его прокручивание недопустимо.
- Снимите резиновую втулку. В углублении с торца стоит шайба, поэтому будьте внимательны.
- Демонтируйте винт. Вся система удаляется совместно с втулкой и пластиковой шайбой. Потяните за край штанги вниз и извлеките втулку. Подобным образом демонтируйте крепеж удерживающий рычаг и штангу стабилизации Renault Logan.
- Монтаж новых агрегатов производите в обратном порядке. Выполняйте все легко, не прикладывая особых усилий. Промвтулка устанавливается пазами вверх.
- Смена подушки стабилизирующей штанги производится путем отвинчивания болтового крепежа и фиксации к подрамнику узла.
- Вытяните шпильку и скобу.
- Демонтируйте подушку и установите целую деталь в обратном порядке. Подушку с другой стороны авто меняйте таким же образом.
- При монтаже подушек проведите проверку штанги на вероятность деформаций или сильного износа. Выполните смену детали в соответствии с потребностями авто.

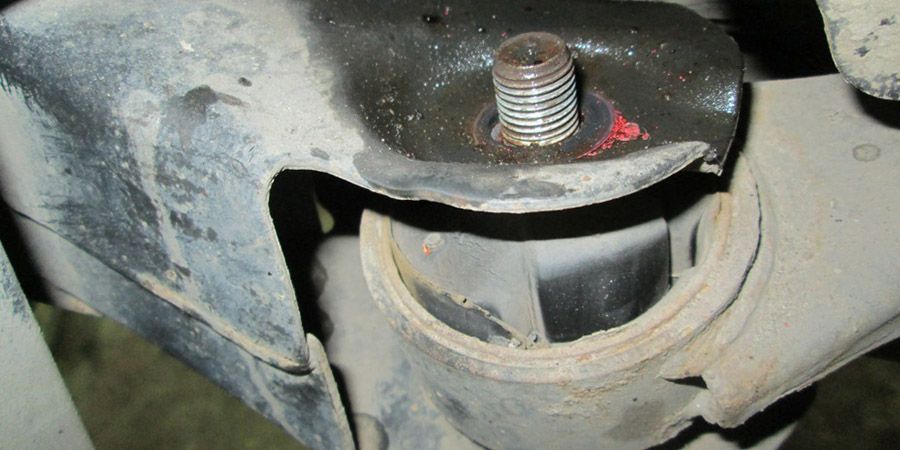

Меняем сайлентблок рычага балки
Если случился порыв сайлентблока или его расслоение, необходима срочная его замена. Осуществить ее можно согласно алгоритму:
- Поднимите машину и надежно зафиксируйте ее подставками.
- Удалите колесо с необходимой стороны.
- Выведите трос ручного тормоза из кронштейна балки.
- Если машина оснащена АБС (антиблокировочной системой), то вытяните муфту скорости из держателя. Открепите крепеж амортизатора внизу балки. Раскрутите все крепежные элементы.
- Опустите балку на упоре пока не возникнет возможность вынуть крепежный винт рычага.
- Теперь демонтируйте кронштейн.
- Резиновая часть сайлентблока несимметрична из-за неравномерности нагрузок. Поэтому выпрессовку сайлентблока выполняем специализированным съемником.
- Прежде чем запрессовать новый сайлентблок, хорошо отчистите поверхности в рычаге.
- Запрессуйте сайлентблок съемником.
- Выполните сбор конструкции системы в порядке обратном данному.
Признаки поломки резинометаллических шарниров
У сайлентблоков есть еще другое наименование – резинометаллический шарнир.
Первостепенная задача его состоит в том, чтобы гасить вибрации соединений запчастей, которые возникают в процессе движения Рено Логана. Неровности на дороге, любые другие препятствия – все это оказывает на авто ударную нагрузку. И в девяти из десяти случаев удары эти принимает на себя резинометаллический шарнир.
Недостаточно хорошее состояние автодорог наносит автомобильной подвеске дополнительный урон. Самая большая нагрузка приходится на рычаги и штанги. Эксперты рекомендуют в целях профилактики проверять сайлентблоки и задние балки Рено Логан через каждые 50 тыс. км. Подобные проверки позволят на ранних этапах вычислить любые вероятные проблемы в подвеске, выполнить замену резинометаллического шарнира своевременно.
Довольно часто, если Logan долгое время не осматривали, есть риск выявить серьезные поломки, которые могут влиять на безопасность. Признаки неисправности:
- в ходе движения авто тянет на одну сторону;
- заметны визуальные изменения в целостности сайлентблоков;
- кузов вибрирует, когда машина едет;
- наблюдается боковой износ покрышек;
- нарушается курсовая устойчивость авто во время притормаживания;
- повышается жесткость работы подвески;
- подвески скрипят при передвижении.
Любой из перечисленных пунктов – поодиночке или нет – говорит об очевидных проблемах в работе сайлентблока. Угол, развал задних колес Логана не регулируется, если есть отклонения от нормы, то проверьте ходовую. Не стоит продолжать использовать машину и игнорировать происходящее.
Поэтапная замена сайлентблоков на Renault Logan
Работы с подвеской автомобиля или отдельными ее частями нельзя назвать сложными. Мы уверены, что с этим видом ремонта справится даже неопытный автовладелец. Следуйте этапам, описанным ниже, и замена сайлентблока пройдет успешно:
- Установите автомобиль над смотровой ямой и подымите заднюю часть автомобиля, используя домкрат. После того, как зафиксируете авто в приподнятом положении, снимите оба задних колеса.
- Следующий этап – очистка балки и подвески от грязи, пыли. После того как площадка подготовлена, можно приступать к демонтажу тросиков ручника, патрубка и регулятора усилителя. Образовавшиеся отверстия в результате демонтажа нужно заткнуть чем-то мягким. Для этого подойдет заготовленная ранее ветошь.
- На этом подготовительные работы считаются оконченными. Снимите амортизаторы и все крепежи, на которых держится балка. Убедитесь в том, что вы вспомните, какой из торсионов левый, а какой – правый. Не лишним будет оставить на них какую-то маркировку.
- Смазывайте посадочный паз, после чего можно произвести замену сайлентблока.
- Выполните все действия в обратном порядке.
Как видите, замена сайлентблоков задней балки Рено Логан до ужаса простой вид ремонта. Следуйте советам, приведенным выше, и вы без труда освоите автомобильное дело на начальном уровне. Более того, каждый последующий ремонт пройдет лучше предыдущего, поэтому самостоятельный ремонт – это так называемая инвестиция в ваше дальнейшее владение транспортным средством.

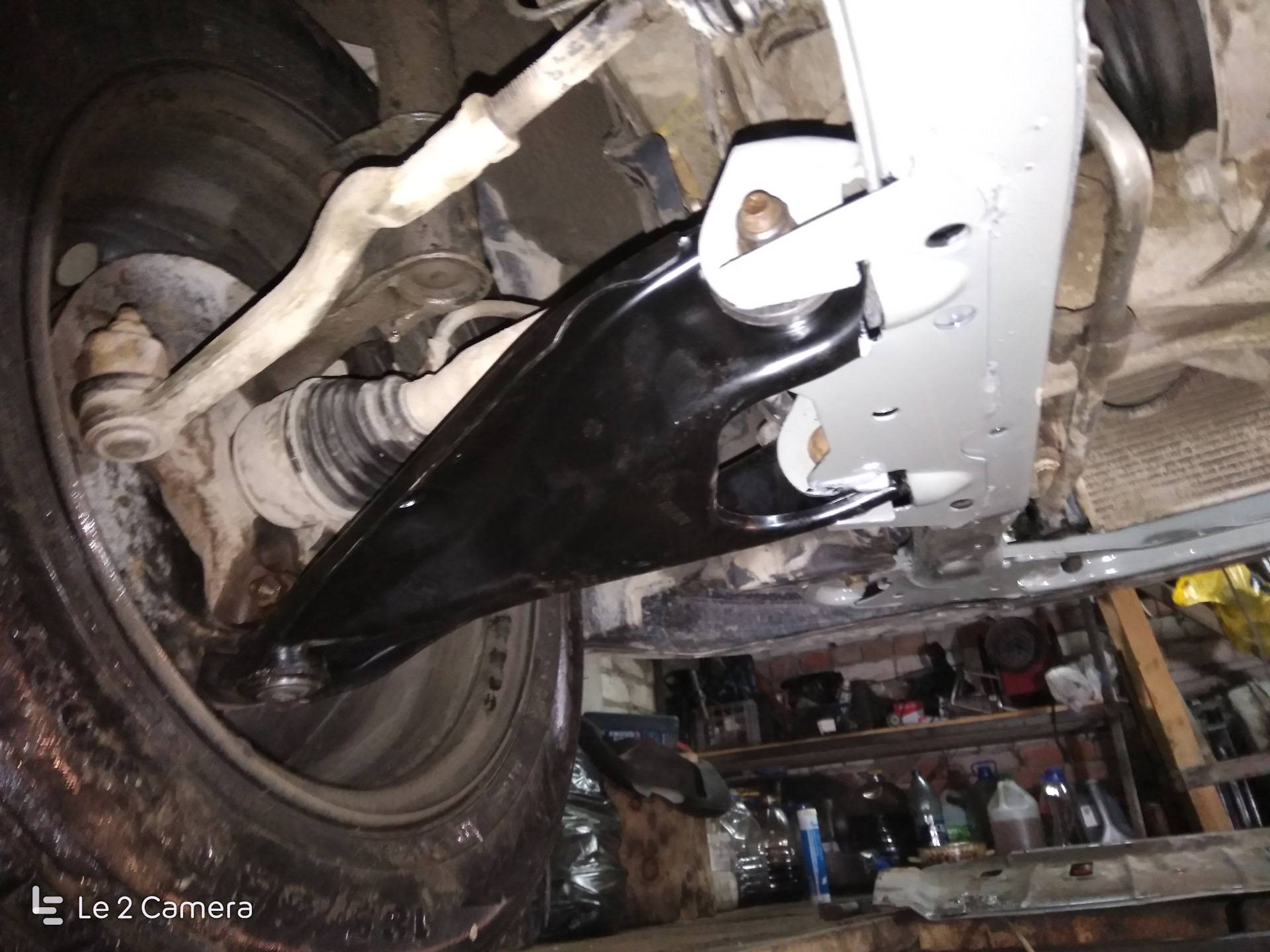

Нижний рычаг передней подвески
Примечание:Ниже описаны снятие и установка нижнего рычага с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.
1. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).
2. Отворачиваем колесные болты и снимаем переднее колесо.
3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).
4. Ключом с головкой на 18 отворачиваем гайку крепления штанги стабилизатора к нижнему рычагу, удерживая при этом болт крепления штанги стабилизатора от проворачивания ключом с насадкой TORX T40.
5. Извлекаем сайлент-блоки, шайбу и болт крепления штанги стабилизатора.
6. Действуя монтировкой как рычагом, отводим штангу стабилизатора, и извлекаем из рычага резиновую втулку штанги стабилизатора.
7. Удерживая одним ключом на 16 болт крепления шаровой опоры, вторым ключом на 15 отворачиваем гайку крепления шаровой опоры к поворотному кулаку.
8. При помощи выколотки подходящего диаметра извлекаем болт крепления шаровой опоры.
Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.
9. Ключом с головкой на 13 отворачиваем верхний болт крепления соединительной тяги.
10. Ключом на 18 отворачиваем нижнюю гайку крепления соединительной тяги. Затем снимаем тягу.

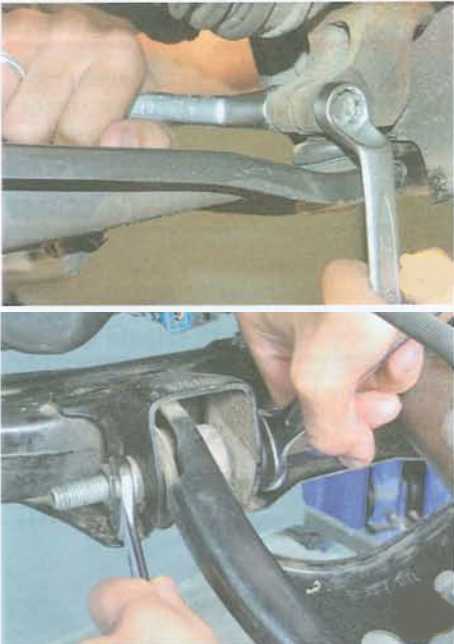

11. Удерживая одним ключом на 18 передний болт крепления нижнего рычага, вторым ключом на 18 отворачиваем переднюю гайку крепления нижнего рычага к подрамнику.
Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.
12. Таким же образом отворачиваем заднюю гайку и болт крепления нижнего рычага к подрамнику.
Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.
13. Действуя монтировкой, как рычагом, отсоединяем нижний рычаг от подрамника.
14. Зубилом или большой отверткой разводим хомут в нижней части поворотного кулака…
… и затем окончательно снимаем нижний рычаг в сборе. Затем удаляем старый рычаг в отходы, поскольку новый рычаг поставляется в сборе с новой шаровой опорой и сайлент-блоками.
15. Берем новый нижний рычаг в сборе и вставляем до упора палец шаровой опоры нижнего рычага передней подвески в поворотный кулак. Затем только после этого извлекаем отвертку или зубило.
16. Действуя монтировкой, как рычагом, подсоединяем нижний рычаг к подрамнику. Вставляем болты крепления рычага к подрамнику в правильном положении и наживляем гайки крепления.
Внимание:Гайки крепления нижнего рычага к подрамнику затягивайте только тогда, когда передняя подвеска автомобиля будет в нагруженном состоянии: или автомобиль (со снаряженной массой) должен стоять на колесах, под собственным весом, или нижний рычаг передней подвески должен быть поддомкрачен. 17. Вставляем болт крепления шаровой опоры в правильном положении

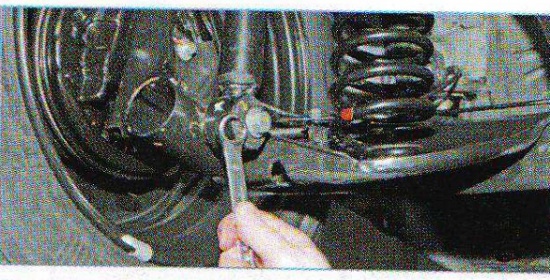

Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания
Вставляем болт крепления шаровой опоры в правильном положении. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания
17. Вставляем болт крепления шаровой опоры в правильном положении. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания.
18. Ставим колесо и опускаем автомобиль или домкратом, или гидравлической стойкой поддомкрачиваем нижний рычаг передней подвески.
19. Затем окончательно затягиваем заднюю и переднюю гайки крепления нижнего рычага к подрамнику с моментом затяжки 105 Н∙м, удерживая при этом болты крепления от проворачивания. Затем только после этого убираем домкрат или гидравлическую стойку.
20. Устанавливаем соединительную тягу, наживляем нижнюю гайку крепления и вкручиваем верхний болт крепления. Затем затягиваем их с моментом затяжки 21 Н·м.
21. Действуя монтировкой как рычагом, отводим штангу стабилизатора от рычага, и затем вставляем в него резиновую втулку штанги стабилизатора.
22. Вставляем болт крепления штанги стабилизатора, сайлент-блоки и шайбу. Наживляем и затем затягиваем гайку крепления штанги стабилизатора с моментом затяжки 14 Н·м, удерживая при этом болт от проворачивания.
23. Устанавливаем колесо и опускаем автомобиль.
24. После всех работ проверяем и при необходимости регулируем углы установки колес.
Заключение
Подвеска соответствует статусу бюджетной модели, однако, стоит отметить, что по общим параметрам она является чуть ли не одной из лучших в сегменте. Ездовые характеристики средние, но зато надежность системы, а также простота и дешевизна обслуживания точно порадуют многих пользователей. Серьезный оффроуд Логану вряд ли поддастся, все же здесь больше европодвеска, чем вариант для плохих дорог.
Также можно рассмотреть некоторые варианты улучшений с использованием неоригинальных элементов для получения наиболее мягкого или жесткого варианта, кроме того, можно поработать с клиренсом. Однако, существенных изменений добиться вряд ли получится за небольшие деньги, а глобальное изменение подвески обойдется в сумму, сопоставимую с ценой автомобиля.
https://youtube.com/watch?v=s7AY97NvMdo
