3.2.3 Особенности конструкции коробки передач мод. 2126
3.2.2. Особенности конструкции коробки передач мод. 2126
|
Рис. 3.26. Коробка передач: 1 – первичный вал; 2 – сухарь; 3 – рычаг включения заднего хода; 4 – редуктор привода спидометра; 5 – болт крепления редуктора спидометра; 6 – шайба; 7 – прокладка верхней крышки; 8 – болт крепления верхней крышки; 9 – блокирующее кольцо третьей и четвертой передач; 10 – ступица третьей и четвертой передач; 11 – шестерня третьей передачи; 12 – ступица пятой передачи; 13 – муфта пятой передачи; 14 – шестерня пятой передачи; 15 – шестерня второй передачи; 16 – подшипник роликовый; 17 – блокирующее кольцо второй передачи; 18 – муфта-шестерня заднего хода; 19 – шестерня первой передачи; 20 – упорная шайба; 21 – подшипник вторичного вала задний; 22 – ступица первой и второй передач; 23 – шпонка; 24 – механизм переключения передач; 25 – распорная втулка; 26 – шестерня ведущая привода спидометра; 27 – манжета; 28 – стопорный шарик; 29 – гайка; 30 – вторичный вал; 31 – стопорное кольцо; 32 – центрирующее кольцо; 33 – уплотнитель; 34 – стопорная шайба; 35 – фланец эластичной муфты; 36 – грязеотражатель; 37 – шайба; 38 – болт промежуточного вала задний; 39 – болт; 40 – гайка; 41 – подшипник промежуточного вала задний; 42 – шарик; 43 – крышка задняя; 44 – прокладка задней крышки; 45 – шестерня промежуточная; 46 – подшипник роликовый; 47 – стопорное кольцо; 48 – ось промежуточной шестерни; 49 – промежуточный вал; 50 – кольцо стопорное; 51 – муфта третьей и четвертой передач; 52 – картер коробки передач; 53 – шайба; 54 – болт промежуточного вала передний; 55 – подшипник промежуточного вала передний; 56 – подшипник первичного вала; 57 – подшипник роликовый вторичного вала; 58 – стопорное кольцо подшипника |
рис. 3.26сцепление
|
Рис. 3.27. Механизм и привод переключения передач: 1 – крышка верхняя; 2 – шарик; 3 – пружина; 4 – пробка фиксатора; 5 – прокладка шаровой опоры; 6 – чашка направляющая; 7 – штифт; 8 – рычаг переключения передач; 9 – опора шаровая; 10 – шайба сферическая; 11 – стопорное кольцо; 12 – фланец крепления чехла; 13 – шайба; 14 – гайка; 15 – чехол рычага; 16 – опорная шайба; 17 – пружина рычага: 18 – хомут внутреннего чехла; 19 – чехол изолирующий; 20 – хомут изолирующего чехла; 21 – скоба оттяжной пружины; 22 – оттяжная пружина; 23 – крышка защитная; 24 – шайба пружинная; 25 – стопорный болт; 26 – прокладка изолирующая; 27 – вилка первой и второй передач; 28 – запорная втулка; 29 – втулка демпфера; 30 – втулка дистанционная; 31 – упорная подушка демпфера; 32 – стержень рычага; 33 – рукоятка рычага управления; 34 – чехол рычага; 35 – рамка; 36 – винт; 37 – шайба пружинная; 38 – шток первой и второй передач; 39 – плунжер головки; 40 – головка штока первой и второй передач; 41 – пробка штоков; 42 – толкатель; 43 – шток третьей и четвертой передач; 44 – головка штока третьей и четвертой передач; 45 – шток пятой передачи; 46 – головка штока пятой передачи; 47 – головка штока заднего хода; 48 – шайба; 49 – стопорный болт; 50 – шток заднего хода; 51 – вилка заднего хода; 52 – прокладка изолирующая; 53 – крышка защитная; 54 – винт; 55 – шайба; 56 – вилка включения пятой передачи; 57 – вилка включения третьей и четвертой передач; 58 – выключатель света заднего хода; 59 – прокладка верхней крышки |
рис. 3.273.4
История создания
В 1995 году на базе автомобиля «Ода» Ижевский автозавод выпустил недорогой, но достаточно надежный и неприхотливый легкий грузовой автомобиль ИЖ-2717. В отличие от седана ИЖ-2717 получил увеличенный до 230 мм дорожный просвет и был оснащен будкой для перевозки грузов. Салон автомобиля был переделан таким образом, что сразу за сиденьем водителя начинался грузовой отсек, отделенный перегородкой от пассажирской части.
Так как за основу был взят легковой ИЖ-2126, то для грузового варианта необходимо было переделать подвеску. Задняя зависимая подвеска получила рессоры, передняя независимая типа «Мак-Ферсон». Также ИЖ-2717 получил шины повышенной грузоподъемности. Все эти преобразования позволили повысить грузоподъемность автомобиля до 650 килограмм.
Для доступа в грузовой отсек ИЖ-2717 был оснащен большой задней дверью, которая легко фиксируется в открытом положении при помощи двух пневмоупоров. Открытие и закрытие двери осуществляется при помощи двух замков и ручки с приводом. Сверху кузов прикрыт съемной стальной крышей.
ИЖ-2717 комплектовался механической 5-ступенчатой коробкой передач и несколькими типами двигателей. Самые распространенные из них это двигатель УЗАМ-3317, объёмом 1.7 литра и мощностью 85 лошадиных сил, а так же двигатель ВАЗ-2106, объёмом 1.6 литра и мощностью 74,5 лошадиные силы. Тормозная система была аналогична легковому автомобилю – спереди дисковые тормоза и барабанные колодочные сзади, с гидравлическим приводом и ВУТом.
Хотя большинство моделей ИЖ-2717 выпускалось в кузове фургон, существовали модификации с кузовом типа пикап, которые выпускали под индексом 27171. У пикапа ИЖ-27171 для облегчения погрузки и выгрузки помимо откидного заднего борта так же устанавливали откидные боковые борта кузова. Грузоподъемность пикапа получилась почти на 100 килограмм больше чем у фургона — 740 кг.
В 2005 году «ИжАвто» прекратил выпуск фургонов ИЖ-2717 и пикапов ИЖ-27171, их место занял новый фургон ИЖ-27175, построенный на базе универсала ВАЗ-2104.
Модельный ряд ИЖ «Ода»
Ижевские конструкторы стали разрабатывать базовый автомобиль собственной конструкции уже в начале 70-х годов. Однако разработка и освоение шли с большим трудом. Новая машина под индексом ИЖ-2126 «Ода» начала производиться мелкими партиями только в 1990 году. Для загрузки производства все это время выпускался «Москвич 412» и грузопассажирский 2715, более известный как ИЖ «каблук» (еще одно распространенное прозвище развозных машин).
При разработке ИЖ «Ода» конструкторы закладывали несколько вариантов кузова и типов привода. Одним из вариантов был новый ИЖ «каблук», под обозначением «Ода» версия. Автомобиль производился в двух вариантах исполнения – с кузовом пикап (индекс модели 27171) и с полноценным закрытым грузовым отсеком (индекс модели 2717). Версия пикап всегда пользовалась меньшим спросом и ее доля в производственной программе завода не превышала 20-25 процентов. Первые машины «Ода-версия» отгрузили в дилерские центры в 1997 году.
Мелкими сериями выпускался полноприводной каблук – ИЖ 27174 «Охотник». Отличием машины стали узлы трансмиссии, заимствованные от тольяттинской «Нивы», и удлиненная кабина.
Что делать, если не получается самостоятельно отремонтировать КПП ИЖ Ода 2126:
В случае, если попытка самостоятельного ремонта КПП ИЖ Ода 2126 не увенчалась успехом, следует обратиться к специалистам. Это может быть сделано в автосервисе, где имеются необходимое оборудование и опытные механики.
Перед тем, как отправлять автомобиль на ремонт, рекомендуется провести небольшой анализ и определить, какая именно проблема с КПП возникла. Это поможет вам лучше объяснить свои наблюдения механику и сэкономить время на поиск неисправности.
При обращении в автосервис следует запрашивать информацию о квалификации механиков, освещении работы и стоимости услуг
Также важно узнать, какие гарантии предоставляются на выполненную работу. Рекомендуется обратиться в надежный сервис, имеющий положительные отзывы от клиентов
Помимо автосервисов, можно также обратиться к автомеханикам, которые специализируются на ремонте и обслуживании автомобилей марки ИЖ. Они могут быть более доступными и предлагать более низкие цены.
В любом случае, когда самостоятельный ремонт не дает ожидаемых результатов, рекомендуется поверить свою машину профессионалу. Удобно также сравнить стоимость ремонта в разных местах, чтобы получить наиболее выгодное предложение.
Иж-2126. Снятие и установка коробки передач на автомобиле с двигателем УМПО-331
В салоне, нажав на стержень рычага переключения рычага вниз.
. отверткой поддеваем лепестки запорной втулки.
. и выводим их из кольцевой канавки стержня.
Снимаем стержень рычага переключения передач.
Отверткой разжимаем лепестки дистанционной втулки.
. и снимаем ее с рычага.
Снимаем с рычага резиновую упругую.
. и запорную втулки.
В отверстии стержня рычага находятся .
. еще одна упругая втулка.
. и упорная подушка.
Операции, показанные на фото 1-9, для наглядности проведены на снятой коробке передач.
. и снимаем крышку.
Дальнейшие операции выполняем под автомобилем.
. и три – справа (два из них крепят кронштейн, к которому крепится кронштейн приемной трубы).
Подставляем под картер коробки передач регулируемый упор (или домкрат).
Аккуратно сдвигаем коробку передач назад, выводя ее первичный вал из картера сцепления.
. и снимаем коробку передач.
В проточке картера сцепления установлено пружинное кольцо (выпуклой стороной к подшипнику).
Снимаем уплотнительную прокладку.
При снятии или установке коробки передач нельзя опирать первичный вал коробки на сальник, установленный в картере сцепления, и на лепестки нажимного диска сцепления, чтобы их не повредить.
Перед установкой коробки передач наносим на шлицевой конец первичного вала тонкий слой смазки ШРУС-4.
Включаем IV передачу. Для удобства монтажа коробки.
. вворачиваем в нижние резьбовые отверстия картера сцепления две шпильки М12 длиной 130-140 мм.
Используя шпильки как направляющие, устанавливаем коробку передач. Проворачивая валы коробки за фланец эластичной муфты, вводим первичный вал в шлицы ступицы ведомого диска сцепления и в подшипник фланца коленчатого вала.
Крепим коробку передан к картеру сцепления двумя болтами.
Вывернув монтажные шпильки, дальнейшую установку коробки передан проводим в обратной последовательности.
В салоне перед установкой стержня на рычаг переключения передач.
. вставляем в отверстие стержня подушку и втулки (верхнюю упругую, дистанционную, нижнюю упругую и запорную).
Установив стержень на рычаг, нажимаем на стержень до захода лепестков дистанционной втулки в кольцевую канавку рычага.
Причины поломок КПП ИЖ, способы их устранения
Коробка передач на ИЖ машину производится с учетом технических характеристик автомобиля, его назначения, потенциальных возможностей эксплуатации. Узел трансмиссии отличается надежностью, длительным сроком службы. Но последний может существенно сократиться, если автомобиль работает на износ, водитель предпочитает экстремальное вождение. Врагами КПП специалисты по автослесарному делу называют и неопытных водителей. Ошибки в работе со сцеплением нередко приводят к возникновению дефектов в механике узла трансмиссии.
Следует отметить, что причин появления неисправностей КПП немало. Специфика ремонта зависит от того, какая коробка стоит на ИЖ Ода.
Почему ломается трансмиссия?
Поломки КПП ИЖей обычно провоцируются совокупностью факторов. Также встречаются монодефекты, вызванные конкретной группой причин. Чаще всего обращаться на станцию технического обслуживания водителя ИЖа заставляют:
- Использование сложных, небезопасных для механики трансмиссии режимов вождения (спортивная езда, преодоление пересеченных участков трасс, агрессивное вождение).
- Естественный износ деталей. Каждый элемент агрегата имеет свой запас прочности, объем рабочих ресурсов.
- Неквалифицированный ремонт узла трансмиссии, несвоевременное его обслуживание.
- Применение низкокачественных запчастей при ремонте.
- Замена смазочного материала, рекомендованного производителем, более дешевым аналогом или маслом, не подходящим для данного агрегата по составу.
Когда пора на СТО?
Многие водители ИЖей, учитывая заложенную производителем надежность автомобилей, склонны игнорировать тревожные сигналы трансмиссии. Практика показывает, что Ода может достаточно долго ездить с дефектами КПП. Но проблемы со временем неизбежно усугубляются.
Мы рекомендуем владельцам ИЖей не откладывать визит в мастерскую, если:
- Заметна утечка масла из коробки переключения скоростей.
- Передачи стали самопроизвольно выключаться или существенно затруднено их переключение.
- Отдельные передачи не работают.
- Коробка работает с нехарактерными для нее ранее звуковыми эффектами.
Что касается последних, таковых может быть несколько. Наиболее распространены щелчки, стук, скрежет, треск. В большинстве случаев, если водитель обращается на станцию своевременно, проблемы с узлом трансмиссии удается решить малой кровью. Прежде всего это касается финансовой стороны вопроса.
Если ремонт, то профессиональный
Хотите восстановить трансмиссию автомобиля быстро, с гарантией качества? Наши специалисты к вашим услугам. Если требуется для ИЖ Ода (полный привод) замена диска сцепления, цена — 2500 руб. является приоритетным критерием выбора услуги, мы готовы предложить лучшее решение. Конкретная стоимость работ будет фиксирована и не зависеть от сложности проблемы.
Если вам нужна коробка передач ИЖ Ода 2126, купить можно за 6000 руб. узел трансмиссии можно непосредственно у нас в мастерской. Услуги монтажа предлагаются по специальным ценам — 1000 руб..
Важные советы по ремонту КПП ИЖ Ода 2126:
1. Осмотр и диагностика:
Перед началом ремонта КПП ИЖ Ода 2126 необходимо провести осмотр и диагностику, чтобы определить причину неисправности и состояние деталей. Проверьте состояние сцепления, шестерен, подшипников и других элементов передачи.
2. Закупка запасных частей:
После диагностики определите, какие запасные части необходимы для ремонта КПП ИЖ Ода 2126. Закажите их заранее, чтобы избежать лишних задержек или проблем в процессе ремонта.
3. Разбор и очистка:
Перед началом ремонта КПП ИЖ Ода 2126 проведите разборку коробки передач и очистку от грязи и масла. Отдельные детали можно промыть в специальных растворах для удаления загрязнений.
4. Замена изношенных деталей:
При необходимости замените изношенные детали, такие как подшипники, шестерни и сцепление. Используйте только оригинальные запасные части или качественные аналоги, чтобы обеспечить надежность и долговечность ремонта.
5. Сборка и проверка:
После замены или ремонта деталей КПП ИЖ Ода 2126 произведите сборку коробки передач. Убедитесь, что все детали правильно установлены и затянуты. После сборки проведите проверку работоспособности и сцепления передач.
Подводя итог:
Ремонт КПП ИЖ Ода 2126 может быть сложным процессом, который требует внимания к деталям и профессиональных навыков
Важно следовать указанным выше советам и инструкциям, чтобы обеспечить надежный и качественный ремонт. Если у вас возникают сомнения или сложности, лучше обратиться к опытному механику или специалисту по ремонту КПП
Передняя подвеска Иж Ода
Передняя подвеска: 1 – болт; 2 – пружинная шайба; 3 – кронштейн; 4 – втулка; 5 – штанга стабилизатора; б – передняя поперечина; 7- шайба; 8- резиновая втулка; 9- пластмассовая втулка; 10 -гайка; 11 – шплинт; 12 – верхняя опора стойки; 13 – опорная чашка; 14 – упорный подшипник; 15 – пружина стойки; 16 – чехол; 17 – амортизаторная стойка; 18 – подрамник; 19 – рычаг; 20 – поворотный кулак; 21 – шаровая опора
Описание конструкции
Основной элемент передней подвески – подрамник, к которому крепятся рычаги передней подвески, штанга стабилизатора поперечной устойчивости, а также опоры двигателя и рулевой механизм. Подрамник прикреплен к лонжеронам кузова четырьмя шпильками с гайками.
Передняя подвеска – независимая, типа качающаяся свеча, с направляющими пружинными стойками. Внутренним концом рычаг подвески через сайлент-блок крепится к кронштейну подрамника, наружным – через шаровую опору к поворотному кулаку
Шаровая опора крепится к поворотному кулаку двумя болтами, которые (внимание!) после долгого срока службы могут обломиться от чрезмерного усилия при отворачивании. Поэтому при замене шаровой опоры рекомендуется обстучать головки этих болтов молотком в осевом направлении. Направляющая пружинная стойка состоит из амортизаторной стойки, витой цилиндрической пружины, пенополиуретанового буфера хода сжатия, защитного чехла штока, верхней чашки с подшипником и верхней опоры
Амортизаторная стойка крепится к поворотному кулаку двумя болтами. Верхний болт имеет две эксцентриковых шайбы, которые при повороте болта позволяют регулировать развал переднего колеса
Направляющая пружинная стойка состоит из амортизаторной стойки, витой цилиндрической пружины, пенополиуретанового буфера хода сжатия, защитного чехла штока, верхней чашки с подшипником и верхней опоры. Амортизаторная стойка крепится к поворотному кулаку двумя болтами. Верхний болт имеет две эксцентриковых шайбы, которые при повороте болта позволяют регулировать развал переднего колеса.
Верхняя опора крепится двумя гайками к чашке брызговика кузова. Резиновый элемент опоры позволяет стойке качаться при ходе подвески и повороте автомобиля. В корпусе стойки смонтированы детали телескопического гидравлического амортизатора. При выходе его из строя можно заменить амортизаторную стойку либо установить в ее корпус ремонтный картридж (патрон).
Концы штанги стабилизатора поперечной устойчивости входят в отверстия рычагов подвески, в которых установлены резиновые и пластмассовые втулки. Средней частью штанга крепится через резиновые втулки к передней части подрамника.
В ступице переднего колеса установлен двухрядный радиально-упорный подшипник закрытого типа (такой же подшипник устанавливается в передней ступице переднеприводных автомобилей ВАЗ). На цапфе поворотного кулака подшипник со ступицей удерживаются гайкой, которая затягивается при сборке узла предписанным моментом (см. “Приложения” ) и в процессе эксплуатации подтяжке не подлежит, а подшипник не требует регулировки и пополнения смазки в течение всего срока службы – только заменяется при износе.
При демонтаже ступицы подшипник разрушается, поэтому, снимая ступицу, запаситесь новым подшипником.
Видео про “Передняя подвеска” для Иж Ода
Иж 2126 – 030 “Ода” меняю передние стойки и шаровые опоры.
Иж 2126 замена шаровых , много ниачемчиков
Устанавливаю картридж в переднюю стойку Иж 2126 – 030

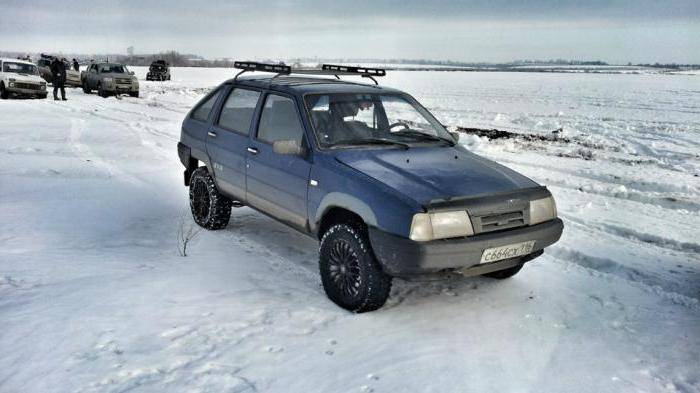

В снегу, на льду и в грязи
Это родная стихия для отечественного кроссовера. Но пока под колесами ровный и сухой асфальт, машина не проявит особых способностей. Двигатели не балуют владельцев резвыми разгонами, в салоне достаточно шумно, жесткая подвеска также не очень радует. Многим не нравится педальный узел автомобиля Иж «Ода» 4х4. Но стоит только начаться снегопаду, как автомобиль превращается в лидера на дороге. Тогда как окружающие автомобили едут на скорости до 40 км/ч, «Ода» едет на прежней высокой скорости.
Пока на дороге сухо, машина не будет первой в светофорных гонках. Если оценить расход топлива автомобиля ИЖ «Ода» 4х4, технические характеристики, то о динамичной езде можно забыть. Но стоит только выехать за пределы асфальта, и потенциал машины раскроется в полной мере. Иж проедет там, где многие обычные автомобили начнут буксовать. Владельцы полноприводной «Оды» не переживают по поводу проходимости. Отзывы говорят, что жесткая подвеска отлично справляется с ухабами, ямами, трамвайной колеей. Можно даже не возить с собой лопату – она не нужна с полным приводом. Посадить машину в городских условиях практически невозможно.
На скользкой дороге машина тоже показывает себя достойно. Проходимость на уровне внедорожника, несмотря на 15-сантиметровый клиренс.
Это серьезные преимущества для автомобиля Иж «Ода» 4х4. Отзывы владельцев все это полностью подтверждают. Единственный минус, по мнению владельцев, – большой расход топлива, особенно зимой. Но с этим можно смириться – такие способности имеют только дорогие полноприводные джипы. Это доступно не для всех.
Важные советы по обслуживанию КПП ИЖ Ода 2126 после ремонта:
После проведения ремонта КПП ИЖ Ода 2126 необходимо правильно обслуживать ее, чтобы долгое время использовать автомобиль без поломок и снижения производительности трансмиссии. Вот несколько важных советов и рекомендаций:
1. Проверьте уровень и качество трансмиссионного масла:
- Проверьте уровень трансмиссионного масла с помощью щупа, следуя инструкции в руководстве пользователя.
- Убедитесь, что масло находится в пределах рекомендуемого диапазона.
- Проверьте качество масла на наличие металлических частиц или других примесей. Если обнаружены проблемы со смазкой, замените масло.
2. Осмотрите и проверьте сцепление и синхронизаторы:
- Проверьте износ и повреждения сцепления.
- Убедитесь, что синхронизаторы функционируют должным образом и не издавливают при нажатии на педаль сцепления.
- При необходимости замените компоненты сцепления или синхронизаторы.
3. Проверьте и отрегулируйте механизмы переключения передач:
- Убедитесь, что рычаги переключения передач свободно перемещаются и правильно фиксируются в положении.
- Проверьте наличие люфта и осуществите необходимую регулировку механизмов переключения передач.
4. Осмотрите и замените поврежденные детали:
- Осмотрите валы, шестерни, подшипники и другие важные детали КПП на наличие повреждений или износа.
- При необходимости замените поврежденные детали, чтобы предотвратить возможные поломки в будущем.
Следуя этим важным советам, вы сможете обеспечить надежное и эффективное функционирование КПП ИЖ Ода 2126 после ремонта. Помните, что своевременное обслуживание является ключевым фактором для продления срока службы трансмиссии и сохранения качества ее работы.
Порядок снятия и установки КПП ИЖ Ода 2126:
Для начала ремонта КПП ИЖ Ода 2126 необходимо правильно провести процедуру снятия и установки данного узла. Вот основной порядок действий:
1. Отключение аккумулятора:
Перед началом любых работ необходимо отключить аккумулятор, чтобы предотвратить случайное включение системы питания автомобиля.
2. Снятие картера передней части автомобиля:
Для доступа к КПП необходимо снять картер передней части автомобиля. Для этого снимите болты, крепящие картер, и аккуратно удалите его.
3. Отсоединение шарнира привода:
Отсоедините шарнир привода от КПП с помощью специального инструмента или выжимного подшипника.
4. Отсоединение карданного вала:
Снимите карданный вал с помощью специального инструмента или отвертки. Помните, что карданный вал может быть достаточно тяжелым, поэтому будьте осторожны при его снятии.
5. Отсоединение привода от двигателя:
Отсоедините привод от двигателя, используя специальный инструмент или отвертку.
6. Снятие КПП:
Поддерживая КПП снизу, снимите его с места и аккуратно уберите
Обратите внимание на возможные преграды в процессе снятия и удалите их, если они есть
7. Установка новой КПП:
Установите новую КПП на место, следуя указаниям в обратном порядке
Обращайте внимание на правильное подключение привода и карданного вала
При выполнении работ по снятию и установке КПП ИЖ Ода 2126 важно соблюдать все инструкции и безопасные методы работы. Некорректное выполнение этих действий может привести к повреждениям автомобиля и травмам
История создания
Полноприводный Иж появился как результат тюнинга обычной «Оды». В далеком 1995 году ЗАО «Норма-Авто» производит первую версию Иж-2126—060 4х4 на основе агрегатов 213-й Нивы с независимой задней подвеской. Двигатель устанавливался на подрамник собственного производства, сваренный из труб (это вообще оригинальная конструкция Нормы, которая потом перекочевала на заводские Оды 4х4). Передние рычаги устанавливались от «Нивы» с переходной деталью под шаровую опору ВАЗ-2108. Поворотный кулак — ВАЗ-2108.
Над этой моделью происходит основная работа по изменению конструкции. Сначала передние рычаги стали делать унифицированными с заднеприводной моделью, оставив поворотные кулаки от ВАЗ-2108. Амортизаторные стойки стали изготавливать из заднеприводных путём приваривания рулевой сошки. Увеличение клиренса достигалось путём установки проставки между поворотным кулаком и стойкой. Задний мост от ВАЗ-2106, слегка доработанной конструкции — наварены проставки под пружины, амортизаторы и тягу Панара для увеличения высоты кузова. Установлена «грузовая» главная передача с отношением 4,22. Передний редуктор в сборе использован от Нивы 21213.
Затем чертежи были переданы на «ИжАвто», который выпускал эти автомобили до 2004 года. Полноприводник оснащался карбюраторным двигателем ВАЗ-21213 объёмом 1,7 литра, КПП Омского завода и оригинальной раздаточной коробкой, обеспечивавшей постоянный полный привод с возможностью принудительной механической блокировки межосевого дифференциала. Автомобиль обычно оснащался аэродинамическим обвесом «Ника», благодаря ему именовался иногда «Иж Ника».
Источник
Размеры, клиренс
Габариты кузова практически идентичны «Оде». Так, длина полноприводного ижа составляет 4,07 метра, ширина 1,65 метра, высота 1,45 метра. При этом ИЖ-2126 060 4×4 был очень легким автомобилем. Снаряженная масса его составляет всего 980 килограмм. Что касается дорожного просвета, кузов был приподнят на 6 сантиметров ввысь. Но элементы подвески (в том числе и мосты) остались на прежнем уровне. Поэтому честный клиренс составлял всего 15,5 сантиметров. Но углы подъема за счет высокого расположения бамперов значительно увеличились. Машина отлично справляется с рыхлым снегом и мокрой грунтовкой.
Что нужно знать перед началом ремонта КПП ИЖ Ода 2126:
Определите причину неисправности КПП
Прежде чем начинать ремонт, важно установить, в чем именно заключается проблема с коробкой передач. Будьте готовы к тому, что ремонт может потребовать разборки и осмотра внутренних деталей.
Соберите необходимые инструменты и материалы
Для ремонта КПП ИЖ Ода 2126 понадобятся различные инструменты, включая ключи, отвертки, молоток и прочие. Также будьте готовы к тому, что вам понадобятся запасные детали и специальные смазки.
Изучите схему и принцип работы КПП. Прежде чем приступать к ремонту, рекомендуется ознакомиться с принципом работы и устройством коробки передач. Изучение схемы и деталей поможет вам лучше понять процесс и избежать ошибок.
Учитывайте специфику КПП ИЖ Ода 2126. При ремонте КПП ИЖ Ода 2126 важно учесть особенности данной модели автомобиля. Соблюдайте рекомендации производителя по замене деталей и смазке узлов. Если у вас возникнут сомнения, обратитесь к руководству по эксплуатации или обратитесь к квалифицированным специалистам.
Будьте осторожны и аккуратны. Ремонт КПП требует тщательности и точности. Не суетитесь и не спешите, чтобы избежать повреждения деталей или неправильной сборки. Следуйте инструкциям и рекомендациям производителя, чтобы успешно выполнить ремонт.
Правильно осуществленный ремонт КПП ИЖ Ода 2126 может значительно продлить срок ее службы и вернуть автомобилю полную рабочую способность. Однако, если у вас нет достаточных знаний и опыта, лучше доверить ремонт профессионалам, чтобы избежать проблем и повреждений автомобиля.
Грузовое отделение
Грузовой отсек имел съемную верхнюю часть. Такое решение диктовалось особенностями сборочной линии, на которую нельзя было поставить высокий кузов Ижевского «пирожка». Такое же решение было использовано в конструкции первого поколения «пирожка» ИЖ.
Задняя дверь на верхней секции отсека подъемная, для облегчения открывания и фиксации в открытом положении в конструкции предусмотрены пневматические упоры. Нижняя часть грузового отсека имела откидной борт.
Кроме классического металлического отсека существовали изотермические версии. Пикапы вместо жесткого стального верха комплектовались брезентовым тентом и дугами.
Иж ода не работает панель приборов
Поиск возможных причин, почему не работает панель приборов ВАЗ 2114, периодически беспокоит то одного, то другого владельца машин этой модели. Понятное дело, если не видишь ни одного параметра на торпеде, ехать можно только, как говорится, на ощупь. Правда, известны отдельные спецы, которые все же умудрялись как-то доползти до базы без всех показаний, однако следовать их примеру как-то не хочется. Да и нужно ли создавать на дороге дополнительные неприятности и опасность возникновения ДТП? Так что большинство тех, с кем случился данный казус, все же добираются до работы (или куда они там собирались) общественным транспортом с тем, чтобы вечером вернуться к решению проблемы самостоятельно или с помощью знакомого автомастера.
Почему не работает панель приборов ВАЗ 2114? Навскидку можно назвать сразу несколько причин. Однако, возможно, они не исчерпывают весь список, поскольку могут проявляться индивидуальные особенности автомобиля. Об этом и о многом другом, не менее интересном, попробуем рассказать в нашей сегодняшней статье.
ИЖ-2126 «ОДА»
Изначально автомобиль назывался «Орбита», но название «Орбита» почти нигде не указывалось, поскольку товарный знак «Orbit» уже был зарегистрирован за рубежом (так назывался концепт-кар компании ItalDesign). На задней двери автомобиля до 2000 года был оригинальный шильдик «ИЖ2126», заменённый на наклейки «ODA» и «1.6c» (также были 1.7 и 1.8, в зависимости от двигателя).
Приборный щиток позаимствован у 41-го Москвича, а фары и руль — у «восьмёрки» (с 2000 года ставился руль от «десятки») — унификация по запчастям с другими отечественными автомобилями упрощала эксплуатацию, но придавал «Ижу» вид своеобразной «сборной солянки», что не шло на пользу имиджу. Кроме того, крупные угловатые фары ВАЗ-2108 посредственно вписывались в изначально рассчитанный на низкие округлые блок-фары передок «Ижа».
Привод сцепления гидравлический. Передняя подвеска — стойки типа «МакФерсон», задняя — почти аналогична «Жигулям».
Крупносерийно «Ода» выпускалась с тремя типами двигателей — ВАЗ-2106 1.6л, УЗАМ-3317 1.7л и УЗАМ-3313 1.8л. Выпускались также мелкосерийные или опытные передне- и полноприводные версии автомобиля с различными двигателями (ВАЗ-21084, 2106, 21213, 2130, 21214, Hyundai G4GM семейства Beta, объёмом 1.8 литра, двухлитровым впрысковым УЗАМ-248i). Мелкосерийную модификацию автомобилей производила ижевская . Также, заводом выпускалась полноприводная версия 2126—060 с двигателем ВАЗ-21213, поставленная на конвейер по технической документации «Нормы-Авто» с незначительными изменениями конструкции.
В 2003 году автомобиль получил оригинальную панель приборов.
В 2004 году комбинация приборов была модернизирована и получила один (два) жидкокристаллических дисплея. Также была обновлена обивка салона — она стала двухцветной: серый низ, чёрный верх. Готовился внешний рестайлинг, который по имеющейся информации должен был принести в облик автомобиля новые бампера под цвет кузова, молдинги на боковине, а также позаимствованные у ВАЗ-ов «тринадцатого» семейства узкие фары.
1 июля 2005 года всё семейство Иж-2126 было снято с производства.
БЕЗОПАСНОСТЬ
При разработке Иж-2126 «Ода» прошёл полный цикл испытаний, включая краш-тесты по стандартам, которые действовали на момент его постановки на производство, но к появлению новых стандартов на смещённый (R94) и боковой (R95) удары оказался не готов. В результате проведенного «Авторевю» краш-теста (фронтальный удар по стандартам EuroNCAP) автомобиль получил 2 балла из 16. Конструкторы завода провели большую работу по изменению конструкции и усилению кузова, в том числе, используя результаты испытаний «Авторевю», и добились положительного результата (испытания проводились на АвтоВАЗе), но в серию эти изменения не пошли, ввиду снятия автомобиля с производства.
