Как подключить замок зажигания своими руками за 30 минут

Снятие выключателя зажигания, замена контактной группы и катушки иммобилайзера Lada Granta

Инструменты:

• Ключ трещоточный
• Головка на 10 мм
• Отвертка крестовая средняя
• Отвертка плоская малая
• Вороток под торцевую насадку
• Насадка на вороток на 8 мм
• Насадка на вороток на 24 мм
• Зубило с молотком или электродрель
• Длинногубцы

Детали и расходники:

• Наждачная бумага (мелкозернистая)
• Возвратная пружина (при необходимости)
• Микровыключатель (при необходимости)
• Контактная пластина на световоде (при необходимости)
• Контактная группа замка зажигания (при необходимости)
• Болт со срывной головкой М6 – 4 шт.

Примечания:

Выключатель зажигания снимите для замены при выходе из строя его цилиндрового механизма, для замены контактной группы выключателя зажигания, а также при необходимости замены катушки иммобилайзера.

Снятие замка зажигания

1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

2. Снимите кожухи рулевой колонки и левый подрулевой переключатель, как описано в этой статье.

Примечание:

Для удобства работы можно снять рулевое колесо и барабанное устройство спирального кабеля.

  Audi R8 обзор и цены на Ауди Р8

3. Если уплотнительное кольцо выключателя зажигания не снялось при демонтаже кожухов рулевой колонки, снимите кольцо с выключателя зажигания.

4. Нажав на фиксатор колодки, отсоедините колодку проводов контактной группы выключателя зажигания от жгута проводов панели приборов.

5. Поддев тонкой отверткой край колодки жгута проводов, отсоедините колодку проводов катушки иммобилайзера от колодки жгута проводов панели приборов.

6. Выключатель зажигания крепится болтами со срывными головками, эти болты затягивают до отрыва головок. После этого при помощи зубила и молотка сорвите болты крепления замка, как это наглядно продемонстрировано на втором фото ниже.

Болт со срывной головкой:

1 – резьбовая часть;

2 – круглая головка;

3 – срывная головка под ключ.

7. Когда шляпки уже достаточно ослаблены, можно их открутить при помощи длинногубцев.

8. Когда все болты откручены, снимите хомут крепления замка зажигания крепления к валу, а затем и сам выключатель.

Разборка и сборка замка зажигания

1. Отверните три винта крепления кронштейна к корпусу выключателя.

2. Снимите кронштейн с корпуса.

3. Достаньте привод микровыключателя замка зажигания.

4. Нажмите на пластмассовую защелку и достаньте микровыключатель из кронштейна.

Примечание:

Для замены микровыключателя необходимо отпаять от его контактов провода.

5. Отсоедините колодку проводов от патрона лампы подсветки.

6. Поддев отверткой, отстегните защелку с одной стороны замка зажигания.

7. Затем отстегните две защелки с другой стороны.

8. Снимите пластмассовую крышку с корпуса выключателя.

9. Поддев отверткой, отстегните две защелки с обеих сторон крышки.

10. Достаньте контактную группу и световод из крышки.

11. Зачистите окисленные или подгоревшие контакты пластины на световоде мелкой наждачной бумагой.

12. При сильном повреждении контактов замените контактную пластину на световоде. Для этого поверните контактную пластину так, чтобы ее внутренние выступы попали в прорези световода и снимите пластину вместе с возвратной пружиной. Замените сломанную или треснувшую возвратную пружину.

13. Поддев отверткой, достаньте катушку иммобилайзера (в случае его наличия).

14. Установите на световод пружину и контактное кольцо в порядке, обратном снятию

При этом обратите внимание, что выступы на внутренней поверхности световода должны находиться напротив широкого наружного выступа пластины

15. Зачистите окисленные или подгоревшие контакты мелкой наждачной бумагой. При сильном повреждении контактов замените контактную группу. Для этого необходимо отпаять три провода от контактов.

16. При сборке выключателя сначала установите световод с контактной пластиной на основание контактной группы так, чтобы длинный выступ пластины находился напротив упора на основании.

17. Наденьте крышку на основание так, чтобы верхняя часть световода вошла в отверстие крышки. Зафиксируйте основание на крышке защелками.

18. Установите крышку с контактной группой на корпус выключателя в порядке, обратном снятию

При этом обратите внимание, что выступ на цилиндре замка должен находиться между двумя выступами на внутренней поверхности световода

19. Установите микровыключатель в порядке, обратном снятию, при этом обратите внимание, чтобы из проточки в кронштейне не выпал сухарь

20. Дальнейшую сборку и установку выключателя зажигания проводите в обратной последовательности.

21. Установите новые болты крепления выключателя зажигания. Болты крепления равномерно затягивайте до момента отрыва их головок.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Что делать, если возникли проблемы с контактной группой замка зажигания

Если при эксплуатации Киа Спектра возникли проблемы с контактной группой замка зажигания, то необходимо обратиться к специалистам сервисного центра. Самостоятельный ремонт может привести к еще более серьезным проблемам.

В заключение можно сказать, что правильная эксплуатация контактной группы замка зажигания на Киа Спектра является залогом безопасности и долгой службы автомобиля

Следуйте рекомендациям производителя и не экспериментируйте с этой важной деталью

Что может привести к неисправности контактной группы замка зажигания

Наиболее распространенные причины неисправности контактной группы замка зажигания на Киа Спектра:

• Износ контактов и проводов, вызванный необходимостью частого поворота ключа;
• Попадание влаги или грязи в замок зажигания;
• Механическое повреждение замка зажигания в результате попыток взлома автомобиля;
• Неисправность электрической системы автомобиля.

Как определить неисправность контактной группы замка зажигания

Если при повороте ключа в замке зажигания на Киа Спектра наблюдаются следующие симптомы, то это может быть признаком неисправности контактной группы замка зажигания:

• Трудности при повороте ключа в замке зажигания;
• Отсутствие реакции двигателя на поворот ключа в замке зажигания;
• Необычные звуки при повороте ключа в замке зажигания;
• Поворот ключа без возможности запуска двигателя;
• Неисправность системы блокировки замка зажигания.

Как предотвратить неисправности контактной группы замка зажигания

Для того чтобы контактная группа замка зажигания на Киа Спектра работала долго и без сбоев, необходимо соблюдать следующие рекомендации:

Не допускайте попадания влаги, грязи и пыли в замок зажигания;
Регулярно проверяйте состояние проводов и контактов, и при необходимости заменяйте их;
Не оставляйте ключ в замке зажигания в выключенном положении;
Не применяйте силу при повороте ключа в замке зажигания;
Обращайте внимание на звуки, которые издает замок зажигания при повороте ключа. Если звук необычный, то это может быть признаком неисправности.

Как заменить контактную группу замка зажигания

Если необходимо заменить контактную группу замка зажигания на Киа Спектра, то это должны делать профессиональные мастера в сервисном центре. Замена контактной группы замка зажигания является сложной и трудоемкой процедурой, которую не рекомендуется выполнять самостоятельно.

ВОТ ТАКИЕ ПРОБЛЕМЫ ИЗ ЗА IMMO/НЕ ЗАПУСКАЕТСЯ ДВИГАТЕЛЬ ПРОПАЛА ИСКРА Kia Spectra

В заключение можно сказать, что правильная эксплуатация контактной группы замка зажигания на Киа Спектра является залогом надежности и безопасности автомобиля

Следуйте рекомендациям производителя и не экспериментируйте с этой важной деталью

Замена замка зажигания

Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу же обращаться в мастерскую автосервиса, а пытаются ремонтировать любимое детище своими руками. Можно ли произвести замену замка самостоятельно, не обладая специальными способностями и навыками? Да, это вполне возможно, и под силу любому настоящему мужчине.

Прозвон проводки

Итак, в зависимости от причины неисправности, замена может представлять собой:

• Замену замка полностью
• Замену личинки замка
• Замену контактной группы.

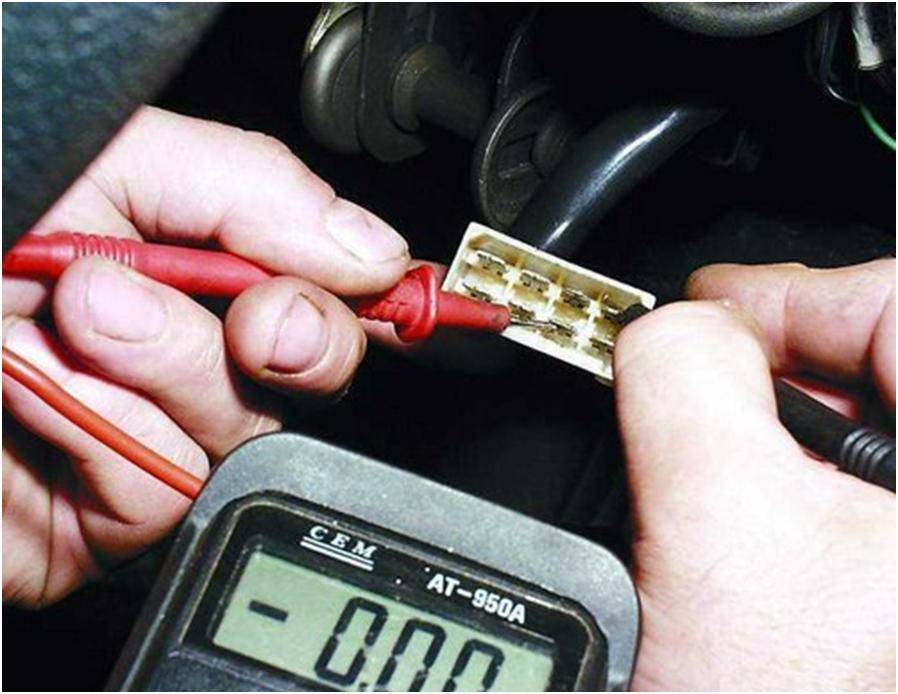

Проверить исправность контактной группы можно, не снимая замок зажигания. Для этого вам подойдет мультиметр, омметр или любой другой прибор для прозвона проводов. Сопротивление контактов должно быть нулевым, в ином случае – они неисправны. И тогда необходимо заменить контактную группу замка зажигания.

Проверяем исправность контактной группы

Демонтаж замка

Чтобы частично или полностью заменить замок зажигания, его нужно снять. Для этого нам может понадобиться минимальный набор инструментов.

Замок зажигания на всех классических моделях автомобиля ВАЗ находится внизу, слева на рулевой колонке. Итак, наши действия:

Отключаем аккумуляторную батарею, чтобы обесточить замок зажигания.

Откручиваем винты крепления пластмассового кожуха и снимаем его. Откручиваем пару винтов, которыми замок зажигания прикреплен к кронштейну.

Отключаем противоугонное устройство. Для этого нужно вставить ключ и повернуть его в положение ноль. С помощью шила нажимаем на фиксатор и достаем замок.

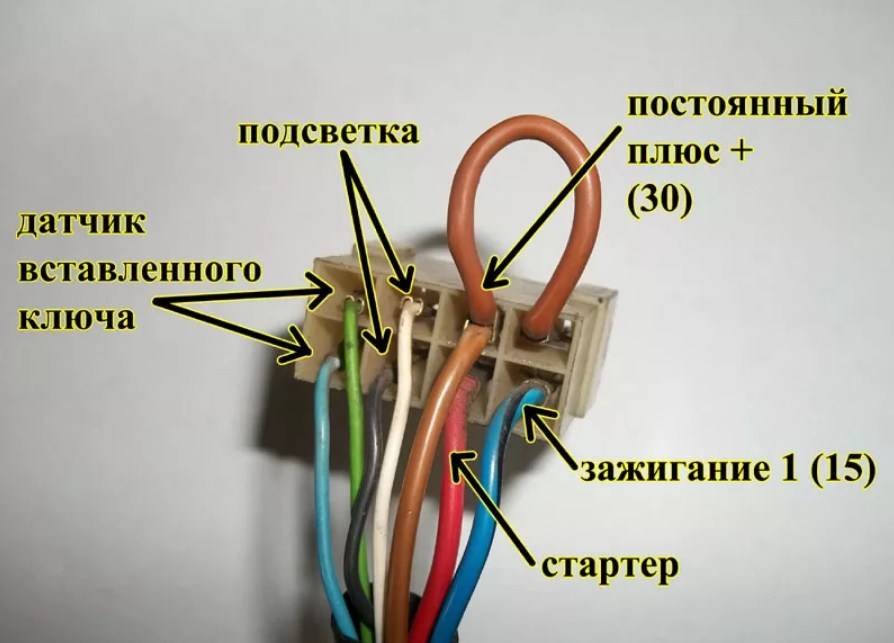

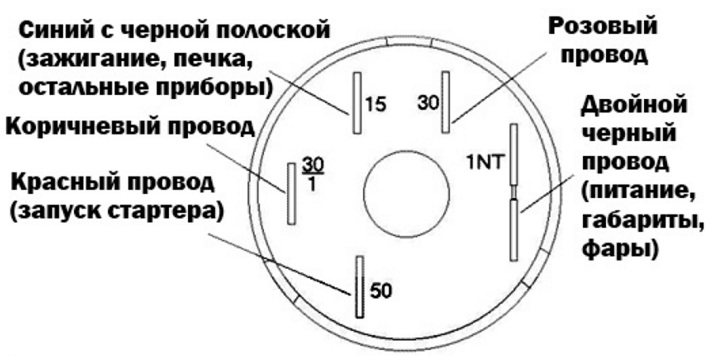

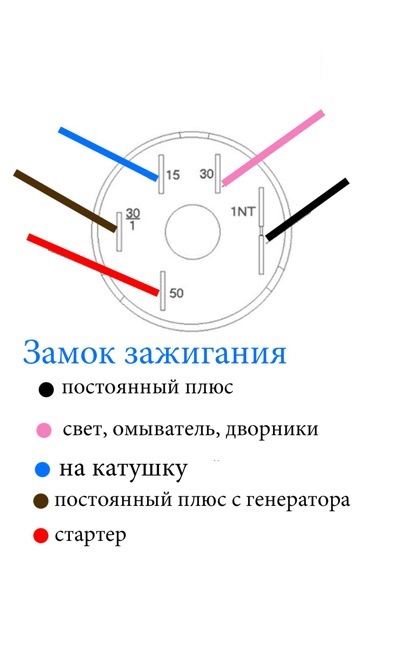

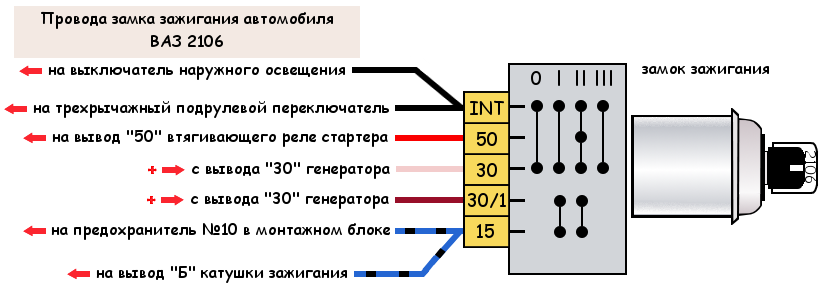

В моделях «классики» (2101-2107) подключение проводов к замку зажигания происходит не с помощью цельной фишки, а каждый по отдельности. Поэтому перед извлечением замка, во время отключения его контактной группы, желательно с помощью маркировки пометить соответствие каждого провода номеру контакта, к которому он подключается. В противном случае можно перепутать их, когда вы будете устанавливать замок на место.

Разбираем сам замок

Когда замок будет у вас в руках, вы сможете произвести замену его неисправной части или же заменить его на другой исправный замок зажигания. В случае замены контактной части вам будет необходимо найти стопорное кольцо – оно находится в нижней части замка — и снять его (можно это сделать шилом или тонкой отверткой). Затем, после установки исправной детали, вернуть на место. Перед установкой внештатного замка зажигания проворачиваем вставленный в него ключ в положение «I», чтобы защелка, которая блокирует рулевой вал, была задвинута в корпус замка.

Дело сделано. Теперь, пользуясь ранее помеченными маркерами, присоединяем новую контактную часть замка тем же образом, каким была присоединена предыдущая.

Закручиваем винты крепления замка, фиксируя его, устанавливаем на место декоративный кожух – и демонтаж окончен! Теперь вы можете включить двигатель для того, чтобы убедиться в том, что все контакты активны, и работа проведена успешно.

Более поздние модели ВАЗа

Если рассматривать более поздние модели ВАЗ, то у них замок зажигания крепится в правой части рулевой колонки с помощью скобы, зажатой крепежными болтами. Самое сложное в демонтаже замка – это открутить болты, которые сделаны специально таким способом, чтобы усложнить задачу снятия замка, тем самым уменьшая вероятность взлома. Для преодоления этой сложности рекомендуется использовать зубило и плоскогубцы. С помощью зубила аккуратно ослабляем стяжку болтов, стараясь при этом не повредить их головки.

Потом плоскогубцами их откручиваем. Когда все четыре болта откручены, снимаем хомут и, соответственно, замок. Отремонтированный или замененный замок крепится обратно на четыре болта с отрывными головками, которые являются одноразовыми, во избежание несанкционированного взлома.

Так же могут возникнуть сложности, если у вас активирован иммобилайзер (противоугонное устройство, которым снабжены новые автомобили ВАЗ). Эта проблема в основном электротехнической части, поэтому для её решения, возможно, придется воспользоваться помощью автоэлектрика, который поможет вам перекодировать иммобилайзер. Если же он отключен, и на машине установлена обычная система сигнализации, то никаких сложностей в процессе демонтажа возникнуть не должно.

Если по завершении всех действий по замене замка вы не смогли завести автомобиль, или же автомобиль завелся и заглох, значит, в процессе была допущена ошибка, которую вы можете исправить сами, либо обратиться за помощью к специалистам. Немного смекалки и терпения – и мелкие ремонты можно будет делать своими руками. Удачи.

Ремонт замка зажигания ВАЗ 2110

Весь замок в целом не очень дорогой, хотя большая часть поломок исправляется достаточно легко, для этого Вам потребуется его демонтировать, разобрать и затем поменять детали, которые вышли из строя.

Для замены контактной группы замка зажигания ВАЗ 2110 потребуется сначала отжать защелки, чтобы часть деталей можно было свободно достать из корпуса. После этого Вы сможете легко установить новую группу. Перепутать стороны для установки Вам не удастся, потому что на другую сторону деталь просто не станет.

Инструкция по замене контактной группы:

1. Сначала нужно отсоединить штекер, который идет в лампу подсветки. С помощью отвертки нужно отогнуть 3 защелки, которые фиксируются пластмассовой крышкой, тогда можно снять ее с замка.
2. Для получения доступа к контактной группе нужно отогнуть еще 2 защелки.
3. После чего нужно осмотреть пластину световода и проверить есть ли черный налет и другие отложения. Если Вы обнаружит таковые, то можно убрать эти дефекты наждачной бумагой мелкой фракции. Если и после этого нет результата, то можете ее заменить.
4. Под пластиной световода находятся еще 3 пластинки, которым тоже свойственно окисление, в результате этого и может барахлить контактная группа. Их зачистку можно произвести также наждачной бумагой.

Если Вы хотите сделать просто профилактику для контактной группы, то достаточно раз в полгода смазывать контакты проникающей или графитной смазкой, которая хорошо бы противодействовала окиси. Выбор смазки это очень серьезная и сложная процедура. При покупке не стоит брать самую дешевую. Хотелось бы отметить, что есть несколько видов смазок: легкие (не густые) и тяжелые (густые). Некоторые автолюбители используют аэрозольную проникающую смазку “жидкий ключ” или WD-40.

А замена личинки замка производится только в том случае если автомобиль подвергался угону или же просто ключ плохо проворачивается в замке. Чтобы её поменять придется снять защитную пластину с внешней стороны детали, с помощью специальной шлицевой отвертки. После демонтирования Вам остается лишь только установить новую деталь и периодически смазывать ее смазкой для продления срока службы работы детали (рекомендуется смазывать 2 раза в год, перед осенне-зимним сезоном и после него).

Если сломан микровыключатель, то в таком случае требуется выкрутить из корпуса винты, снять стержень и отжать фиксатор. После этого выключатель легко снимается и на его место устанавливается новый. Собирается все на место, соответственно, в обратном порядке.

Лампу подсветки заменить вообще проще всего, для этого нужно демонтировать разъем питания, тогда можно будет аккуратно достать ее с помощью пассатижей.

Для замены замка зажигания необходимо знать некоторые нюансы.

Характеристика группы контактов

Для начала предлагаем узнать, зачем нужна контактная группа замка зажигания, какое ее устройство и принцип работы.

Предназначение и функции

По сути, КГЗЗ используется для обеспечения соединения всех без исключения электроцепей транспортного средства. То есть когда водитель поворачивает ключ в замке, КГЗЗ замыкает контакты, таким образом, позволяя использовать все без исключения электрические приборы.

Устройство

Схема устройства замка Сам по себе замок зажигания — это простой прерыватель электроцепи. При повороте ключа производится регулировка контактов, в результате чего осуществляется возможность запуска двигателя, питания оборудования, а также остановка силового агрегата. Если вы разберете корпус самого замка, то увидите, что внутри него расположено само устройство, а также большое количество проводов, соединенных между собой. Провода на замок идут от аккумуляторной батареи.

Непосредственно сама контактная группа замка зажигания выходит в место подключения этих электрических девайсов. Чтобы не допустить замыкания и разграничить сами контактные элементы, КГЗЗ монтируется в пластиковом корпусе.

Принцип работы

Автомобильная система зажигания может быть либо батарейной, либо генераторной. Их принципиальное различие заключается в том, что батарейное зажигание оснащается автономным источником питания, соответственно, все электрооборудование может быть включено без запуска двигателя. Что касается генераторной системы, то в данном случае активация электрооборудования возможна только после запуска двигателя.

Это интересно: Принцип работы автоматического корректора фар, устройство прибора, установка и подробная схема подключения

Когда водитель поворачивает ключ в замке, происходит замыкание контактов электроцепи от минусовой клеммы на АКБ к катушке. При этом через проводку к замку начинает поступать напряжение, которое посредством контактов поступает на катушку, после чего возвращается на плюсовой выхода батареи.

В тот момент, когда напряжение проходит через катушку, в ней образуется очень высокое напряжение, которое впоследствии передается на свечи. В конечном итоге происходит замыкание контактов и запуск двигателя. Кроме самой цепи зажигания, в машине есть и другие электроцепи, проводящие напряжение от ключа к электроприборам. Каждый из проводов отвечает за подключение контактов друг с другом (автор видео — канал Ремонт и обслуживание авто).

Основные неисправности

Вкратце о причинах, по которым может потребоваться ремонт контактной группы замка зажигания:

1. Перегрузка устройства, что может быть связано с установкой дополнительных приборов повышенной мощности, в результате чего через КГЗЗ будет проходить более высокое напряжение. В течение какого-то времени устройство может справляться с таким током, но со временем на нем начнет образовываться нагар. Следует отметить, что этот нагар, как правило, появляется именно внутри контакта, а не на его поверхности, то единственным выходом будет заменить контактную группу. Для предотвращения такой проблемы все дополнительные приборы должны подключаться через предохранители или реле.
2. Короткое замыкание в электросети. Если произойдет замыкание, это также может стать причиной того, что через КГЗЗ пройдет напряжение высокой мощности, что опять же, спровоцирует ее выход из строя.
3. Многие автолюбители, которые меняли КГЗЗ, сталкивались с проблемой истирания дорожек, а также самих контактов. Такая проблема, как правило, случается в результате износа замка, но в некоторых случаях причина может заключаться в браке.
4. Механическая поломка контактных элементов, а также других составляющих группы.
5. Перегрев устройства, который может привести к нарушению конструкции КГЗЗ. Перегрев, как правило, также происходит в результате повышенной нагрузки на устройство. При работе в условиях повышенных температур дорожки могут сдвинуться или вовсе сломаться (автор видео — АлексАвтоХлам).

Замена личинки замка зажигания

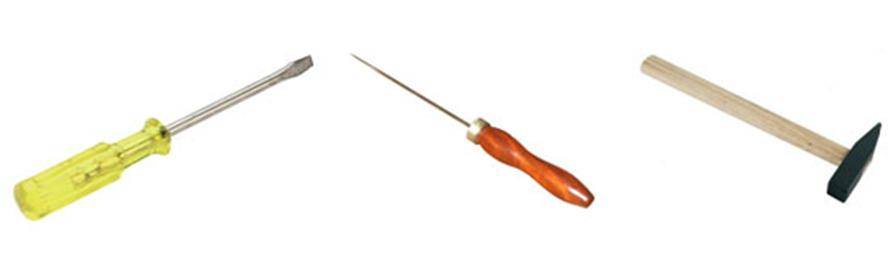

Всё более часто владельцы ТС сталкиваются с проблемой заедания ключа при повороте или же трудностями вставки ключа. В такой ситуации можно самим постараться заменить личинку замка зажигания в домашних условиях. Для этого потребуются следующие инструменты:

• отвёртки — минусовая и плюсовая;
• новая личинка с ключами;
• молоток;
• плоскогубцы;
• сверло тонкого диаметра;
• зубило.

Отсоединяем контакт

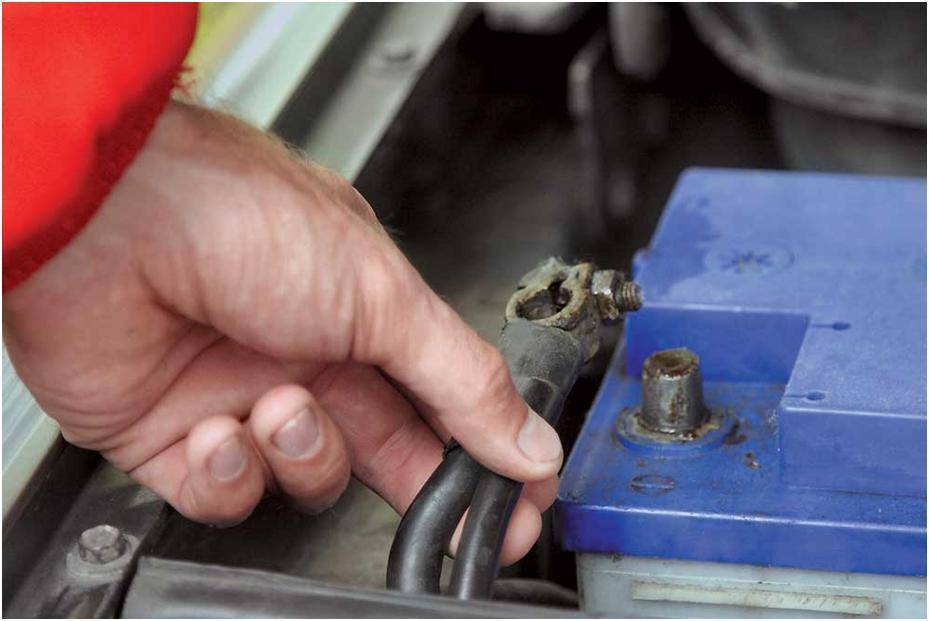

Для начала отсоединяем клемму минусового контакта от АКБ. Нужно скрутить винты кожуха, находящиеся на колонке руля. Два располагаются рядом с торпедой, а другие два — рядом с рулём.

Это интересно: Какими средствами лучше чернить резину сомостоятельно?

Откручиваем саморезы

Затем откручиваем саморезы кожуха. Для доступа к замку запуска двигателя снимаем кожухи. Минусовой отвёрткой извлекаем личинку, аккуратно постукивая по ней, чтобы достать штифт. При отрицательном результате возьмите тонкое сверло и высверлите саму личинку.

Вытаскиваем замок запуска без замены личинки

Если вы хотите вытащить замок запуска двигателя, не меняя личинки или до её замены, открутите сначала болты, которые крепят отключение зажигания.

Зубило с молотком очень хорошо подойдут в этом деле. Затем берём плоскогубцы и откручиваем болты. Не забывая отключить разъём электрики, снимаем скобу рулевой колонки, а следом — и замок зажигания.

Откручиваем саморез, который держит реле зажигания. Стоит помнить об отсоединении разъёма, когда будете вытаскивать реле из панели. При помощи крестообразной, или же плюсовой, отвёртки откручиваем саморез, потом отжимаем защёлку и снимаем крышку. Таким же методом можно снять группу контактов, а впоследствии — и вынуть выключатель зажигания.

Что собой представляет

Для начала приведем строение замка. Узнаем как он выглядит, из чего состоит, каков его принцип работы и так далее:

Как и говорилось, замок зажигания — это очень важный элемент автомобиля Ваз 2109, ведь практически все имеющееся оборудование связано с ним.

Примечание. Хотя есть компоненты, которые никак не зависят от замка. Вот они: подсветка номерного знака, стоп-сигналы, габаритки, аварийка, лампочка салона и подсветка на торпеде.

Замки зажигания встречаются разные: нового или старого образца. Первая разновидность без реле имеет три положения и короткий ключ, вторая с реле — четыре положения и длинный ключ.

Замена замка зажигания ваз 2110 и его контактной группы с видео

Замок зажигания кажется довольно простым устройством, но когда он выходит из строя, завести двигатель автомобиля бывает весьма непросто. Но есть и хорошие новости: замок зажигания и контактную группу на ВАЗ 2110 вполне можно отремонтировать либо произвести полную замену. Главное, знать некоторые нюансы этого процесса. Именно о них мы и расскажем в данной статье.

• Ключ зажигания после поворота и запуска двигателя не возвращается в исходное положение, его приходится поворачивать обратно вручную.
• Личинка замка полностью изношена, ключ зажигания начал застревать в ней.
• Имела место попытка угона автомобиля путём взлома замка зажигания.
• Ключ зажигания и все его дубликаты оказались утеряны.
• Контактная группа замка зажигания вышла из строя.

Когда замок зажигания ломается, плохие контакты в нём не позволяют двигателю завестись. Однако причина не всегда бывает в замке. Неполадки могут возникнуть и в контактной группе (очень часто контакты в ней окисляются).

Чтобы понять, что причина неполадок именно в группе, а не в замке, следует провести простой тест. Надо снять с аккумулятора отрицательную клемму, убрать нижний кожух на рулевой колонке, выключить там все контакты и проверить их омметром, при этом поворачивая ключ зажигания в 3 рабочих положения. Во всех этих положениях омметр должен показывать ноль. Если он показывает какую-либо величину — налицо проблемы с контактной группой, которую и придётся менять.

1. Открывается капот автомобиля, с аккумулятора снимается отрицательная клемма.
2. Открывается нижняя часть кожуха на рулевой колонке. На фото указан ход работы с замком ВАЗ 2109, но конструктивно эти замки аналогичны с десятой моделью. Отличие составляет электрическая схема контактной группы, о замене которой речь пойдёт ниже.

   С нижней части рулевой колонки снят защитный кожух

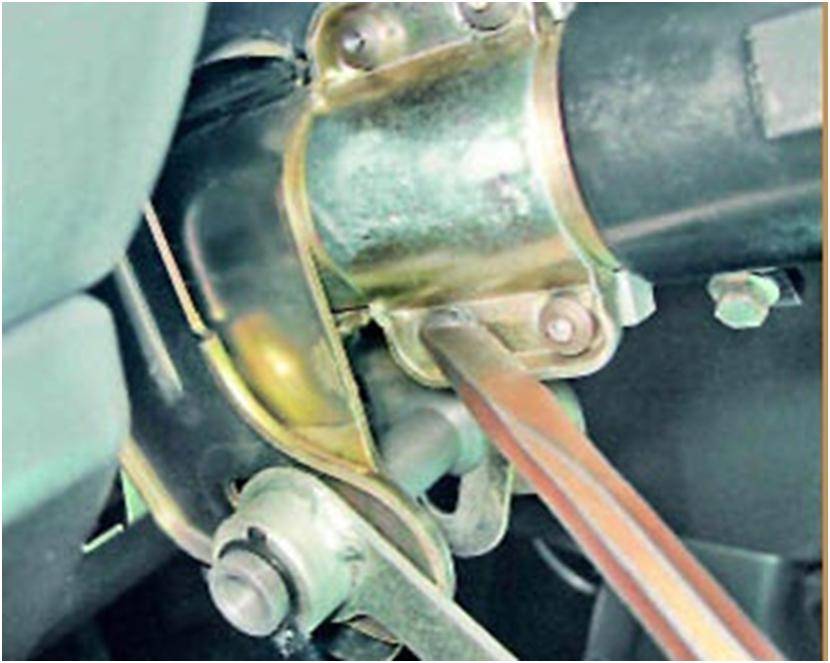

3. Аккуратно, с помощью зубила, ослабляются крепёжные болты замка (это болты с отрывными головками).

   Натяжение отрывных болтов ослабляется с помощью зубила или мощной отвёркти

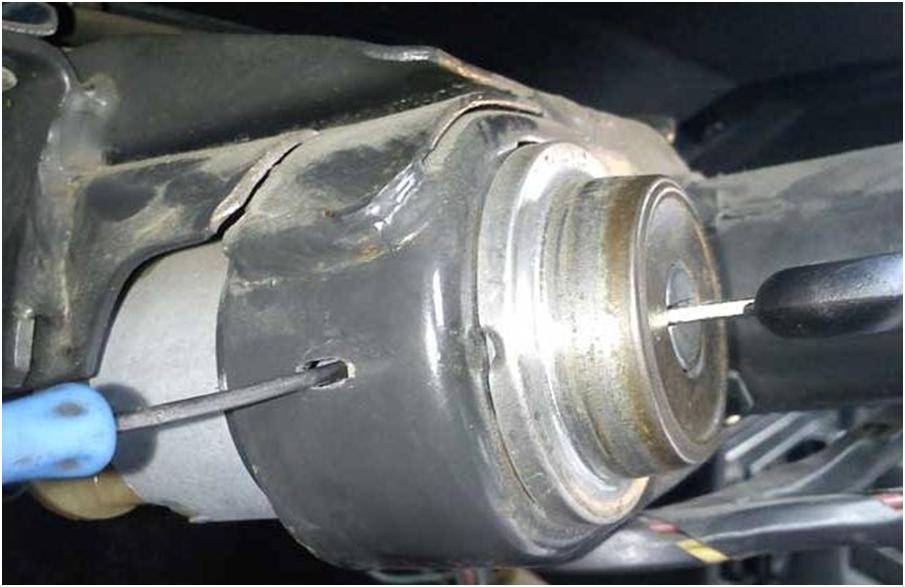

4. Ключ зажигания устанавливается в замок, а затем поворачивается в рабочее положение «I». После этого фиксатор, блокирующий рулевой вал, оказывается в замке.
5. Теперь болты выкручиваются и неисправный замок снимается (если с выкручиванием возникают проблемы, головки болтов аккуратно срубаются зубилом).
6. На его место ставится новый замок, закрепляется скобой в нужном положении, после чего фиксируется новыми болтами.
7. После установки нового болта проводится проверка работы механизма блокировки рулевого вала. Для этого рулевое колесо поворачивается на полный оборот, до срабатывания фиксатора-защёлки. Если срабатывания фиксатора не наблюдается, крепёжные болты на замке ослабляются и он сдвигается вверх или вниз так, чтобы фиксатор точно попадал в паз рулевого вала при полном обороте рулевого колеса.
8. После настройки фиксатора и установки замка в правильное положение его крепёжные болты крепко затягиваются ключом на 10, причём затягивание производится до тех пор, пока отрывные головки крепёжных болтов не сломаются.
9. К замку подключаются контакты, нижняя часть защитного кожуха рулевой колонки устанавливается на место.

Меняем контактную группу

Если во время теста выяснилось, что неисправна контактная группа, то последовательность действий будет такова.

1. Замок зажигания снимается так, как это описано выше.
2. С него снимается штекер, провода которого идут на лампы подсветки.

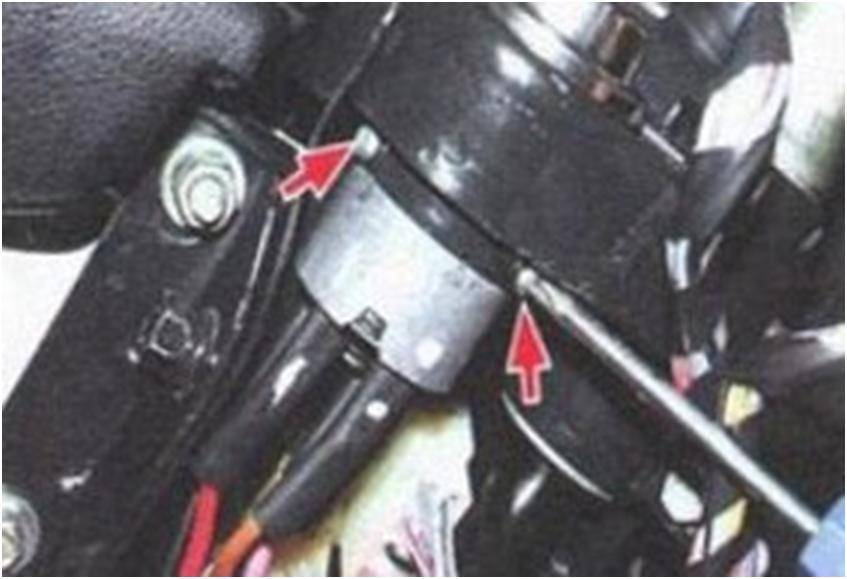

3. С помощью отвёртки отгибаются пластиковые защёлки, удерживающие крышку замка зажигания (их 4 штуки), после этого крышка снимается.

   Защёлки на крышке контактной группы отгибаются отвёрткой

4. Для полного доступа к группе отгибается ещё пара защёлок.

   Все защёлки отогнуты, крышка снимается

5. Извлекается контактная группа.

   Контактная группа полностью снята

6. Контакты проверяются на предмет окисления или перегорания. Если имеет место окисление, окисная плёнка снимается с контактов с помощью наждачной бумаги. Если налицо полное или частичное выгорание контактов, то заменяется вся группа.
7. После этого производится обратная сборка замка зажигания.

Как видно из этой статьи, заменить замок зажигания несложно. Главное помнить, что самым уязвимым местом этого узла являются вовсе не контакты, а пластиковые защёлки на крышке замка. Отгибая их, ни в коем случае не следует прилагать больших усилий, так как они очень хрупкие. Если защёлки окажутся сломаны, то придётся покупать новый замок зажигания, так как крышки от таких замков очень редко продаются отдельно.
