Регулировка клапанов на 8-клапанной лада гранта: фото и видео

Порядок регулировки клапанов Лада Гранта своими руками

Помещаем машину на ровную площадку, охлаждаем силовой агрегат, открываем капот.
Специальным свечным ключом на «17» выкручиваем свечи с колодцев. Это делаем, чтобы не повредить ГРМ в процессе движения распредвала.
Шестигранником на «5» выкручиваем четыре винта крышки кожуха ГРМ, извлекаем ее путем отвода в сторону.
По периметру расположения патрубков системы охлаждения над блоком цилиндров выкручиваем крепления, отводим резиновые трубы в сторону.
Домкратим правую сторону машины, вывешиваем колесо. Его снимать не обязательно.

Откручиваем гайки

Фиксируем шестерню ГРМ в положение «1-й цилиндр».

Головкой на «10» выкручиваем восемь болтов по периметру крепления крышки ГРМ.

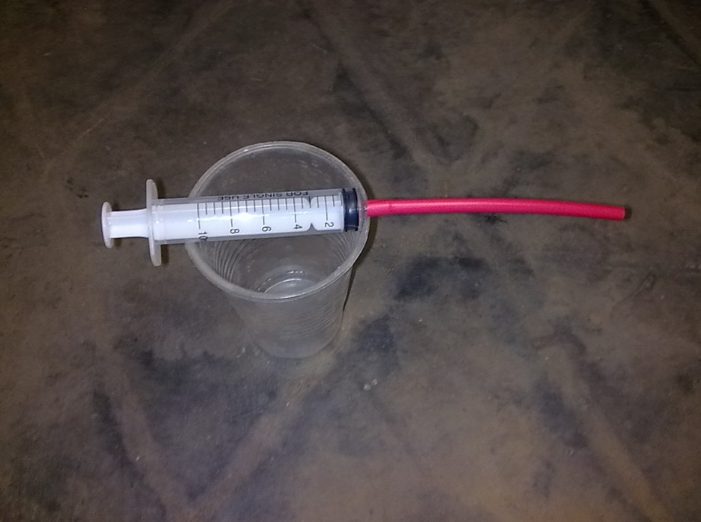

Медицинским шприцом откачиваем остатки моторного масла с периметра коромысел, распределительного вала, толкателей.

Специальным съемником извлекаем металлические шайбы из-под толкателя клапанов по следующей схеме: 1-3, 5-2, 8-6, 4-7. Где первый клапан выпускной, второй — спускной.

При помощи специального щупа делаем контрольный замер зазоров, чтобы понимать фактическое состояние ГРМ.
Рекомендованный зазор для впускного клапана 0.25 мм с припуском на 0.05 мм, для выпускного — 0.4 мм с припуском на 0.05 мм.
Если указанного диапазона не удается достичь, размер превышает допустимые параметры, заменяем металлическую шайбу.
Удерживаем толкатель в неподвижном состоянии, утапливаем вниз, устанавливаем фиксатор.
Ослабив крепление, пинцетом извлекаем шайбу, укладываем новую с учетом погрешности на размер.
Делаем контрольную проверку клапанов, выставленного зазора, при необходимости корректируем вновь;
По аналогии выставляем зазоры на оставшихся цилиндрах.
В завершение извлекаем старую резиновую прокладку на крышке клапанов, очищаем поверхность. Обезжириваем ацетоном (бензином), наносим тонкий слой герметика, надеваем новую прокладку.

Собираем конструкцию в обратной последовательности.

Как отрегулировать клапана, если стоит ГБО

Когда двигатель работает на жидком топливе, температура клапанов достигает 350, а «тарелок» — 900 градусов. При использовании в качестве топлива газа, данный параметр вырастает на 50-70 градусов. Такое повышение само по себе неопасно: клапан не прогорит и не разрушится.

Гораздо больший риск представляет неправильная регулировка системы питания, когда образуется обедненная смесь. В этом случае температура на поверхности клапанов повышается на 200-250 градусов, что ведет к прогоранию клапанов. Вывод: использование газа для ГРМ не опасно, а вот за качеством смеси нужно смотреть.

Характерные причины преждевременного износа клапанов

Существует немало причин, предшествующих преждевременному износу клапанной системы силового агрегата на Lada Granta. К числу таковых стоит отнести:

Избыточное перетягивание штока;
Повреждение штоковой ножки;
Низкокачественное горючее, на котором работает двигатель (сюда же относится газ);
Низкая компрессия в цилиндрических элементах;
Долгое использование цилиндровой и поршневой группы (ЦПГ);
Износ зажигательных свечей;
Повреждение изоляции проводки с последующими электрическими прострелами.

Сюда же можно отнести поломку форсунок и нестабильную подачу топлива в камеру сгорания горючего.

Процедура регулировки: последовательность действий

8 клапанная силовая установка сконструирована по такому принципу, который предполагает присутствие на каждом цилиндре двух клапанов. Один из них, как обозначалось, выполняет функции, связанные с обеспечением пуска смеси, а другой – выпуска газов. Вся система (4 цилиндра) уравновешивается в единый функционирующий узел посредством приводных элементов ГРМ (ремня, ролика и пр.). Как регулировать клапана правильно?

Как известно, мотор после пуска набирает рабочую температуру, что предусматривает естественное физическое расширение материала участвующих в процессе деталей. Если клапаны «выставлены» не верно, то это приводит к нежелательному изменению температурного режима и к обозначенным ранее последствиям. Шум и повышенный износ компонентов двигателя – это «замедленная бомба», способная активироваться в любой момент. Требуется регулировка клапанов.

Регулировка клапанов производится только на остывшем двигателе.

Применив домкрат, вывешиваем одно из передних колес.
Снимаем крышку с клапанного механизма головки блока.

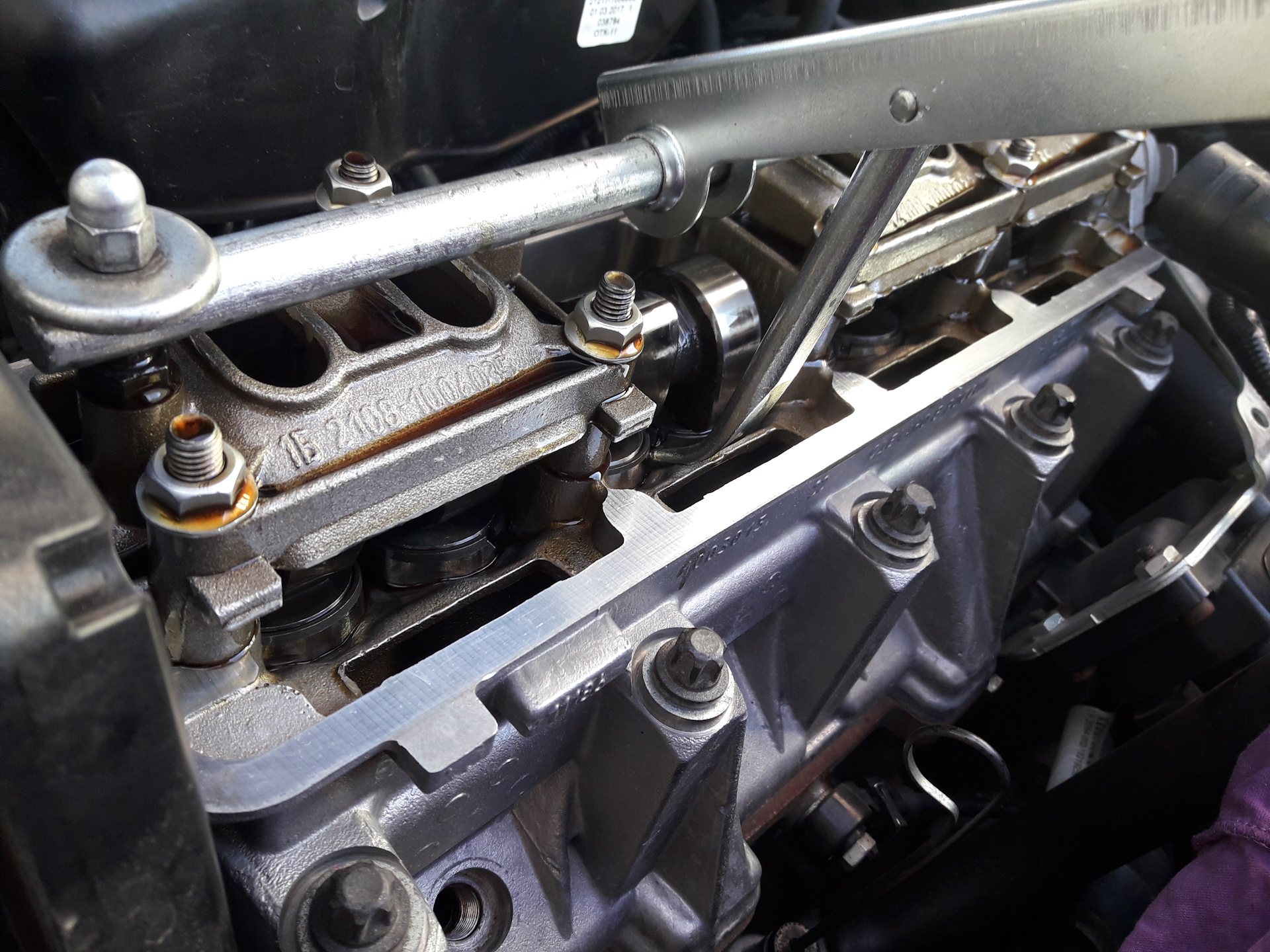

Устанавливаем над моторной головкой «вилку» (спец-устройство) для регулирования механизма. Она позволяет отжать клапан вниз и высвободить регулировочную шайбу.
Активировав передачу в МКПП и вращая колесо, доводим поршень 1-го «котла» до общеизвестного положения ВМТ.

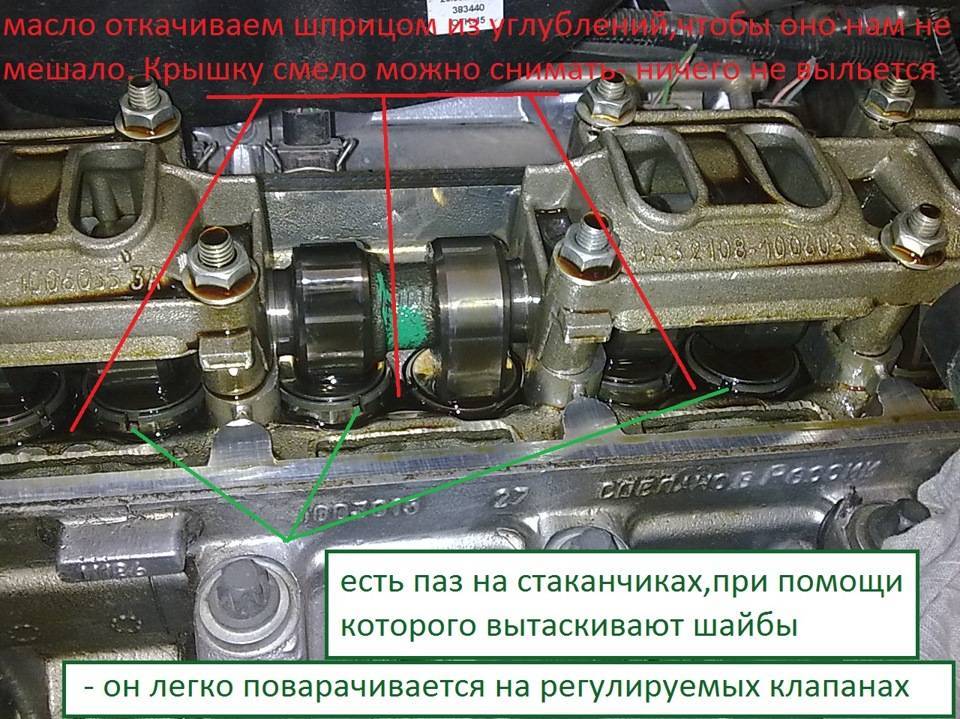

Перед регулировкой с помощью обычного шприца откачиваем излишки масла из «ванночки» вокруг толкателя.
Обязательной мерой будет выкрутить все свечи зажигания, дабы не повредить моторные компоненты во время проворачивания коленчатого вала.
Порядок регулировочной процедуры предусматривает такую последовательность: 1-3; 5-2; 8-6; и 4-7. Первой цифрой в данном шифре обозначен номер выпускного клапана, а цифра, следующая за дефисом, освещает номер впускного элемента.
Обеспечив «подготовку» выпускного клапана первого цилиндра к операции, выполняем измерение зазора. О его оптимальном значении будет свидетельствовать ситуация, когда щуп проходит между кулачком распределительного вала и клапаном с небольшим «натягом». Если такового не наблюдается, то переходим к непосредственной регулировке.
Нажимаем специальным устройством на соответствующий клапан дабы принудительно утопить его внутрь цилиндра. Пользуясь пинцетом, извлекаем освободившуюся шайбу из ее посадочного места. Производим осмотр и считываем обозначенную на ее поверхности толщину (маркировка).
Выполняем нехитрый подсчет требуемой по регламенту толщины и подбираем новую шайбу именно с таким параметром. Помним, что величина зазора на впускных клапанах регламентирована значением 0,25 мм (погрешность +/- 0,05 мм), а на выпускных несколько выше — 0,40 мм с аналогичным значение погрешности.
Подобрав новую шайбу потребной нам толщины, погружаем ее в толкатель. Данное действие совершаем также посредством вилки для утопления клапана.
«Нагрузив» клапан, проверяем величину зазора и, если она корректна, переходим к регулировке следующего элемента в обозначенной здесь последовательности.
Аналогичные манипуляции осуществляем на всех остальных клапанах. Для возможности регулировки устанавливаем соответствующий поршень в ранее указанное положение. Осуществить это можно путем вращения коленчатого вала, ухватив ключом болт крепления его шкива. Также этого можно достичь путем активации высокой передачи в МКПП и вращением (вручную) переднего колеса на вывешенном автомобиле LADA Granta, как упоминалось ранее.
Теперь демонтируем «вилку» с головки моторного блока. Крепится она на шпильки, предназначенные для «посадки» на место клапанной крышки.
Сама же крышка подлежит обязательной очистке от присутствующей на ее внутренней полости грязи и продуктов, образованных естественным угаром масла.
Прокладка, предназначенная для установки между крышкой и корпусом головки, нуждается в обязательной замене на новый аналог.

Порядок работ по регулировке клапанов Лада Гранта 8 клапанная

Когда все инструменты на месте, то можно приступать к выполнению работ. Однако перед этим нужно ознакомиться с некоторыми рекомендациями, что даны ниже.

Замер производится щупом, который устанавливается между шайбой регулировки клапанного толкателя и кулачком распредвала. Для клапанов Лада Гранта (2190) номинальный размер зазора составляет: Впускной клапан — 0.2±0.05 мм Выпускной клапан – 0.35±0.05 мм Процесс регулировки происходит установкой регулировочных шайб разного размера. Ремонтный комплект имеет шайбы толщиной от 3 до 4.5 мм с шагом 0.05 мм. Первым делом вам необходимо снять защиту двигателя, а именно её правую часть.

Снятие защиты двигателя Лада Гранта 2190

Открутите два болта, которые крепят заднюю часть защиты справа
Отверните среднюю часть крепления защиты с правой стороны
Теперь у вас есть доступ и пространство для непосредственного удаления правой части защиты мотора. Вам нужно отвернуть два болта с правой стороны.
Демонтируйте нужную часть.

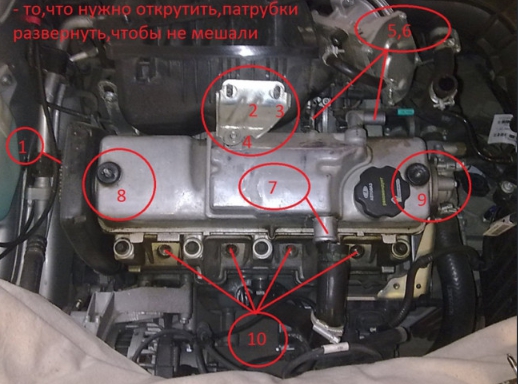

Снятие крышки головки цилиндров ВАЗ 2190

Вначале нужно прослабить хомуты, которые удерживают шланги системы охлаждения двигателя и отсоединить от штуцеров сами патрубки.
Открутите пару гаек, что фиксируют крышку ГБЦ двигателя.

Две гайки крепления ГБЦ 2190

Установка поршня первого цилиндра в положение ВМТ такта сжатия

Отключите клемму аккумулятора (минусовую)
Установите автомобиль в нейтральное положение коробки передач, а также зафиксируйте авто специальными башмаками.
Отверните три болта крепления кожуха ГРМ спереди.
Аккуратно демонтируйте кожух , чтобы не задеть провода, проходящие рядом.
Используйте ключ для поворота коленчатого вала. Это делается специальным болтом на шкиву привода генератора. При этом метки на шкиве распредвала и заднего кожуха ремня привода мотора должны совпасть.

Расположение меток ВАЗ 2190 8 клапанов

Регулировка клапанов Лада Гранта (2190) 8 клапанов

Итак, мы подошли к самому главному вопросу регулировки клапанной группы, после того как, провели все подготовительные работы и обеспечили доступ к распределительному валу.

Берем в руки щуп и начинаем проводить замеры зазоров. Первыми необходимо проверить те кулачки, которые смотрят вверх от толкательного механизма. У вас это будут четвертый, шестой, седьмой и восьмой клапаны. После замера у вас будут данные по которым следует принять решение о замене регулировочной шайбы. Там где зазоры в пределах нормы, ничего делать не нужно. Все полученные результаты замеров лучше записать.
Для облегчения процесса демонтажа регулировочной шайбы завод-изготовитель оставил специальные пазы в толкателе. Их нужно провернуть отверткой так, чтобы было удобно поддеть шайбу и соответственно снять её.
Теперь необходимо использовать специальный инструмент – сжиматель пружин клапанов (его можно купить в любом магазине автозапчастей). Он устанавливается на шпильки крепления крышки ГБЦ. Смонтировав устройство, вам нужно надавить на него и вдавить толкатель того клапана, у которого производится замена шайбы. Потом следует установить фиксатор между распредвалом и толкателем.
Далее следует отверткой поддеть шайбу и вытянуть её из посадочного места в толкателе. Дополнительно лучше использовать пинцет для удержания шайбы.
Запишите толщину снятой шайбы. Она указана на ней, но бывают случаи истертости надписи, поэтому лучше иметь микрометр или же штангенциркуль с сотыми.
Теперь нужно вспомнить математику и рассчитать толщину новой регулировочной шайбы. Для этих целей используется простая формула: H=B+A-C, где B-толщина прежней шайбы, А-замерянный зазор и С-номинальный зазор. Все расчеты производятся в миллиметрах. Когда вы получили значение H, оно может не совпадать с размерами новых шайб, поэтому нужно в пределах допуска 0,05мм найти ближайшее к нему значение. Например, Н получилось 3,81мм, а ближайшая толщина шайбы из комплекта 3,8 значит её и будем ставить.
Подобрав новую регулировочную шайбу, её нужно установить в толкатель надписью вниз к нему же.
Придавите толкатель сжимателем и демонтируйте фиксатор.
После этого проведите повторное снятие размеров зазора и если он отличен от номинальных значений, то следует повторить процедуру регулировки.
Теперь нужно провернуть коленчатый вал на один оборот (360 градусов) и провести замену шайб (если это необходимо) в приводах клапанов первого, второго, третьего и пятого кулачка.
После этого нужно установить все ранее снятые детали ГРМ в порядке обратном вышеизложенному.

голоса

Рейтинг статьи

Мазда 6 (2008+). РЕГУЛИРОВКА ЗАЗОРОВ В ПРИВОДЕ КЛАПАНОВ ДВИГАТЕЛЯ

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном — полностью закрываться.

Зазор измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и толкателем клапана. Номинальный зазор для впускного клапана составляет 0,17-0,23 мм, для выпускного — 0,31-0,37 мм.

Зазоры регулируют подбором толщины толкателей. В запасные части поставляют наборы толкателей разной толщины.

Относительно привода газораспределительного механизма клапаны, расположенные справа, — выпускные, слева — впускные.

Работы по регулировке зазоров в приводе клапанов одинаковы для всех двигателей.

Вам потребуются: все инструменты, необходимые для снятия распределительных валов, а также набор плоских щупов.

1. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия», с. 79).

2. Выверните все свечи зажигания.

3. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров», с. 85).

4. Измерьте щупом зазоры между кулачками обоих распределительных валов и толкателями клапанов 1-го цилиндра. Запишите измеренные зазоры.

5. Проворачивая коленчатый вал за болт крепления его шкива каждый раз на 180°, измерьте и запишите зазоры у клапанов остальных цилиндров. Порядок работы цилиндров: 1-3-4-2. Необходимо заменить толкатели тех клапанов, зазоры в приводе которых отличаются от номинальных значений. После измерения всех зазоров установите поршень 1-го цилиндра в положение ВМТ такта сжатия.

6. Снимите распределительные валы (см. «Снятие, дефектовка и установка распределительных валов», с. 91).

7. Извлеките из гнезда головки блока цилиндров толкатель клапана, у которого требуется

регулировка зазора, и запишите его толщину (она указана на внутренней поверхности толкателя).

ПРИМЕЧАНИЕ

Число, нанесенное на внутреннюю поверхность толкателя клапана, — это толщина толкателя. Однако нанесены только три цифры после запятой (например, число «650» означает толщину толкателя 3,650 мм).

8. Рассчитайте толщину Н нового толкателя по формуле (все значения в мм)

Н = В + А — С,

где А — измеренный зазор; В — толщина старого толкателя; С — номинальный зазор.

9. Установите новый толкатель на место.

10. Аналогично замените толкатели всех клапанов, у которых требуется регулировка зазора.

11. Установите распределительные валы, но привод газораспределительного механизма пока не устанавливайте.

ПРЕДУПРЕЖДЕНИЕ

Проверните коленчатый вал на 90° против часовой стрелки, чтобы все поршни установились в среднее положение.

12. Проворачивая распределительные валы за выполненные на них шестигранники, измерьте щупами полученные зазоры. Если зазоры отличаются от номинальных значений, повторите регулировку (см. пп. 6-8).

13. Если все зазоры соответствуют номинальным значениям, установите привод газораспределительного механизма и все снятые детали в порядке, обратном снятию.

Видео по теме «Мазда 6 (2008+). РЕГУЛИРОВКА ЗАЗОРОВ В ПРИВОДЕ КЛАПАНОВ ДВИГАТЕЛЯ»

https://youtube.com/watch?v=xV8TJlQgBKc

Регулировка теплового зазора клапанов стаканами.Ford. Adjustment of a thermal backlash of valves

Проверка зазоров в приводе клапанов Хендай солярис, Киа Рио

Зачем и нужно ли — РЕГУЛИРОВАТЬ КЛАПАНА? Знать ОБЯЗАТЕЛЬНО!

Признаки, говорящие о миссинге мотора

Узнать, что троит двигатель можно, исследуя следующие сигналы:

усиленная вибрация движка — это означает, что троит двигатель на холостых оборотах или на малых оборотах;
изменение цвета свечей зажигания, они становятся темными, покрываются копотью и нагаром;
характерный звук выхлопа сигнализирует о том, что какой-то цилиндр мотора утратил свою функцию, двигатель троит;
появление густого белого, черного дыма из выхлопной трубы;
не хватает сил для разгона автомобиля;
возрастание расхода бензина;
моргает чек, свидетельствуя о нестабильных оборотах;
усиление прерывистых толчков при разгоне, а также при равномерном движении.

Определенный звук измененного такта в работающем моторе также может быть следствием того, что это троит двигатель.

Признаки, возникающие на малых оборотах, на высоких оборотах и холостых схожи. Как узнать истинную причину? Если мотор усиленно троит на высоких, а также на средних оборотах, значит, неисправны клапана, допускающие увеличение зазора при вхождении двигателя в режим рабочей температуры. Если троит на малых оборотах — зазор клапанов растет до прогрева, а потом восстанавливается.

Определить, что двигатель начал троить, помогает наличие изменений в звуках, издаваемых им в процессе работы. Сбои наиболее ощутимы при расположении человека у выхлопной трубы.

Наличие любого из перечисленных признаков свидетельствуют о проблемах в одном, двух или трех цилиндрах. Если периодически троит двигатель, то игнорирование серьезного дефекта обязательно приведет к капитальному ремонту автомобиля.

Когда необходима регулировка клапанов на 8-ми клапанной Ладе Гранте

легкий металлический цокот в моторе при запуске на «холодную». По мере нагрева звук еле слышен, исчезает;
металлический цокот слышен на прогретом силовом агрегате. Указывает на чрезмерный износ, выработку деталей механизма ГРМ (газораспределительный) ;
нестабильная работа на холостом ходу;
затрудненный запуск мотора;
детонация силового агрегата;
снижение динамики разгона;
педаль акселератора малоинформативная;
падение мощности;
повышенный расход горючего;
периодические хлопки в выхлопной системе.

Вышеприведенные признаки не гарантируют 100% неисправность ГРМ, так как схожие факторы присущи другим поломкам.

Регулировка клапанов без оставления меток

Помимо классического способа регулировки с выставлением ВМТ, существует следующая практика:

Домкратим правую сторону машины, вывешиваем колесо.
Снимаем крышку клапанов, устанавливаем фиксатор в коромысло.
Проворачиваем колесо до тех пор, пока поршень не окажется в верхней мертвой точке.
Замеряем зазор клапана, определяем размер металлической шайбы, которую необходимо установить.
Нажимаем кулачком (приспособление) на поверхность клапана, извлекаем изношенную шайбу, устанавливаем новую.
По аналогии проводим ремонт оставшихся цилиндров.

Данный метод регулировки хорош в пути, когда вблизи отсутствуют СТО.

Регулировка тепловых зазоров в приводе клапанов газораспределительного механизма

Регулировку тепловых зазоров в приводе клапанов газораспределительного механизма двигателя выполняем в соответствии с регламентом технического обслуживания через каждые 30 тыс. км пробега. Операции проводим на холодном двигателе.

Крестообразной отверткой ослабляем затяжку хомута крепления шланга подвода картерных газов к крышке головки блока цилиндров…

…и снимаем шланг с патрубка крышки.

Крестообразной отверткой ослабляем затяжку хомута крепления шланга (основного контура системы вентиляции картера)…

…и снимаем шланг с патрубка крышки головки блока цилиндров. Аналогично ослабляем затяжку хомута крепления шланга (контура холостого хода системы вентиляции картера)…

…и снимаем шланг с патрубка крышки головки блока цилиндров.

Головкой «на 10» отворачиваем три гайки крепления кронштейна ресивера…

…и снимаем кронштейн.

Две шпильки крепления кронштейна к ресиверу вворачиваются в закладные гайки, установленные в пазах ресивера.

Головкой «на 10» отворачиваем две колпачковые гайки крепления крышки головки блока цилиндров.

Снимаем со шпильки металлическую шайбу…

…и резиновую втулку. Аналогично снимаем детали крепления крышки с другой шпильки.

Снимаем крышку головки блока цилиндров. Снимаем переднюю верхнюю крышку ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механизма»). Порядок проверки и регулировки зазоров в механизме привода клапанов следующий. Поворачиваем коленчатый вал за болт крепления шкива привода генератора по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механизма»). Затем доворачиваем коленчатый вал по часовой стрелке еще на 40–50° (2,5–3 зуба на шкиве распределительного вала). В этом положении валов проверяем набором щупов зазоры (между регулировочными шайбами толкателей и кулачками) у первого…

…и третьего кулачков распределительного вала. Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм – для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм. Зазор равен толщине щупа, который входит между кулачками и шайбой с легким защемлением. Если зазор отличается от нормы…

…то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.

Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля). Вводим «клык» приспособления между кулачком и шайбой (см. рис. ниже).

Утапливание толкателя клапана при замене регулировочной шайбы:1 – приспособление;2 – толкатель

Нажимая вниз на рычаг приспособления, утапливаем «клыком» толкатель…

…и устанавливаем между краем толкателя и распределительным валом фиксатор, который удерживает толкатель в нижнем положении.

Фиксирование толкателя клапана при замене регулировочной шайбы:1 – фиксатор;2 – регулировочная шайба Переводим рычаг приспособления в верхнее положение.

Пинцетом через прорезь поддеваем и извлекаем регулировочную шайбу. При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками. Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз. Вставив ребро другой отвертки (с шириной лезвия не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель и вынимаем пинцетом регулировочную шайбу. Зазор регулируем подбором регулировочной шайбы с требуемой толщиной.

Для этого микрометром измеряем толщину извлеченной шайбы. Толщину новой регулировочной шайбы определяем по формуле: Н = В+ (А–С), мм, где А – замеренный зазор; В – толщина извлеченной шайбы; С – номинальный зазор; Н – толщина новой шайбы. Толщина новой шайбы маркируется на ее поверхности электрографом. Новую шайбу устанавливаем в толкатель маркировкой вниз и убираем фиксатор. Еще раз проверяем зазор. При правильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением. Последовательно поворачивая коленчатый вал на пол-оборота, проверяем и при необходимости регулируем зазоры других клапанов в последовательности, указанной в таблице:

Сборку двигателя проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров…

…заменяем ее уплотнительную прокладку новой.

Регулировка клапанов на Лада Гранта с 8-клапанным двигателем

Автомобилистам довольно часто приходится сталкиваться с проблемой нестабильной работы силового агрегата во время езды на больших и низких скоростях. Такие существенные перепады делают поездку не комфортной, как для водителя, так и для пассажиров. Регулировать клапана нужно только на 8-клапанных движках, которые входят в базовую комплектацию всех авто серии Lada Granta.

Неправильно отрегулированные клапанные системы становятся причиной образования большого зазора между двигательными элементами, что грозит разгерметизацией. Именно поэтому каждому автовладельцу нужно знать, как проводится регулировка клапанов на Гранте с 8-клапанным двигателем.

Гнет ли клапана Лада Гранта при разрыве ГРМ

Обрыв ремня ГРМ приводит к деформации клапанов

Основная проблема владельцев Лада Гранта с 8-ми клапанным двигателем — необходимость капитального ремонта мотора в случаях обрыва ремня ГРМ. Несмотря на то, что Гранта спроектирована на основе Лады Калины, которая имеет надежный двигатель с точки зрения подверженности его разрыву клапанов, при возникновении подобной ситуации проблем не избежать.

Многочисленные отзывы о Ладе позволяют сделать вывод, что основная причина кроется в клапанной системе (8 или 16). Для моторов с 16 клапанами предусмотрено наличие удлиненных поршней с углублениями внутри ДВС. Проще говоря, при разрыве ремня ГРМ клапаны не встречаются с работающим поршнем, а падают в эти пазы. Иная ситуация складывается с Лада Гранта Лифтбек с 8 клапанным двигателем.

В моторе Лады Гранты присутствует облегченная поршневая система. Она повышает мощность автомобиля при движении на высоких скоростях, однако снижает скорость разгона на коротких дистанциях. Для достижения такого результата потребовалось укоротить поршни ДВС. Таким образом, разрыв газораспределительного ремня приводит к тому, что клапаны гнутся.

Такая же проблема может возникнуть и с двигателем Лады Приоры (или ВАЗ-11186). Однако она имеет широкий ремень ГРМ, что снижает риски выхода из строя клапанной системы практически к минимуму, независимо от того, 8 или 16 клапанов используется

Важно иметь в виду, что разрыв ремня — очень редкая ситуация. Она может возникнуть в случае, если автомобиль заводится с «толкача» или начинает движение при буксировке. Чтобы избежать ситуации, когда двигательная система выходит из строя вследствие разрыва клапанов, необходимо раз в 30 000 км не только проверять состояние, но и производить регулировку клапанов

Это не зависит от того, 8 или 16 клапанов при этом используется. Также в случае выхода их из строя незамедлительно менять на новые. Отзывы об этом можно найти в большинстве технических изданий

Чтобы избежать ситуации, когда двигательная система выходит из строя вследствие разрыва клапанов, необходимо раз в 30 000 км не только проверять состояние, но и производить регулировку клапанов. Это не зависит от того, 8 или 16 клапанов при этом используется. Также в случае выхода их из строя незамедлительно менять на новые. Отзывы об этом можно найти в большинстве технических изданий.

Симптомы неотрегулированных клапанов

Их достаточно много. Один из них – громкий металлический стук в двигателе. Звук становится сильнее при увеличении нагрузки на двигатель и может сопровождаться запахом гари. При неотрегулированных клапанах в цилиндрах заметно падает компрессия – это можно определить при помощи компрессометра. Двигатель «троит» — наблюдается его вибрация на малых оборотах, он не развивает полной мощности: наблюдается вялый разгон и повышенный расход горючего. Все эти признаки говорят о том, что распределительный механизм не работает правильно: надо регулировать клапана. Что это даст? Об этом – ниже.

Регулировка клапанов ВАЗ (ЛАДА)

«Больше трёх лет ремонтирую свои машины в этом сервисе (сменил две машины за это время). С какой проблемой к ним не обращался — всегда её решали. Выпол. продолжение

«Приехал оставил машину ,через 1,5 часа забрал.Меняли колодки перед и диски тормозные зад с колодками.И еще позже к ним поеду удалять катализатор.»

«Грамотные ребята , специализируются на Лэнд Ровере , не мог найти сервис где могли бы решить мою проблему наткнулся на них ,приехал, все исправили быс. продолжение

«Спасибо Вячеславу за отношение и выполненную работу.»

«делаю быстро и в принцепи не дорого, Спасибо мастеру Сергею!»

«Ребята молодцы, свое дело знают!»

Наша горячая линия подберет Вам лучший автосервис в удобном для вас районе.

Горячая линия c 09:00 до 20:00

«Всем доброго дня хотел поблагодарить ребят сервиса за быстрый и качественно выполненный ремонт.2.04.2019 обратился в данный сервис с проблемой держала. продолжение

«Делал на носовихинском шоссе, сделали все отлично»

«Удобное место расположение , мастера хорошие .»

«Чинился у ребят несколько раз, нареканий нет. Всё быстро, грамотно, четко.»

«Качественный, недорогой сервис. Компетентный персонал. Никогда не пытаются навязать ненужный ремонт. Иногда даже отговаривают))), казалось бы, меняй в. продолжение

«Запороли двигатель на Мерседес. Отказались компенсировать восстановление машины. Суд проиграли! А сейчас пытаются не выполнять решения суда по выплате. продолжение

Что лучше 8-ми или 16-ти клапанная двигательная система

Выбирать тип двигателя следует с учетом условий эксплуатации авто

Сравнение следует производить, исходя из способа эксплуатации автомобиля, стиля езды, наличия средств для ремонта. Лучшими с точки зрения ремонтоспособности считаются моторы с 8-ю клапанами. Их основное достоинство — быстрый старт работы двигателя, низкое потребление топлива. Такие агрегаты чаще всего приобретаются для езды по городу. Более того, основная причина, по который выбор падает именно на эти двигатели — при разрыве ремня ГРМ не выходит из строя клапанная система. Это обеспечивается наличием полостей в структуре двигателя, куда отлетают клапаны при чрезвычайной ситуации, связанной с разрывом газораспределительного ремня. 8-клапанная Гранта не может похвастаться низким уровнем шума в салоне от работающего двигателя. Пожалуй, это все минусы.

Что касается автомобиля Лада Гранта с 16-клапанной двигательной системой, то он лучше всего приспособлен для езды на большие расстояния. На таких моторах можно развить приличную скорость, что является плюсом в сравнении с 8-клапанным вариантом. Также не будет мешать шум из мотора при езде на высоких оборотах. Что касается недостатков, то для повышения скорости езды в таких двигателях используется облегченная поршневая система. Это означает, что поршень 16-клапанной системы короче, чем у 8-клапанных авто. Проще говоря, у него отсутствует пространство, которое необходимо для того, чтобы поршень не соприкасался с клапаном в случае разрыва ГРМ. Аналогично и у Гранты с кондиционером.

Таким образом, можно сделать следующие выводы:

Выбор клапанной системы авто — индивидуальное решение каждого автолюбителя.
Если следить за состоянием рабочих элементов авто, то можно избежать капитального ремонта, стоимость которого сопоставима с покупкой нового двигателя, и при этом благополучно ездить на 16-клапанном двигателе.
Во всех остальных случаях рекомендуется приобретать авто с 8-клапанами. Отзывы о Ладе с такой комплектацией можно получить у владельцев отечественных авто.

Следует сразу отметить, что тем автомобилям Лада Гранта, на которых установлен 16-клапанный двигатель, такая регулировка не потребуется. Дело в том, что такого рода моторы оборудованы гидрокомпенсаторами. Но если ваша «Гранта» оснащена 8-клапанным движком или с облегченной поршневой, через каждые несколько тысяч километром потребуется проводить регулировку клапанов.

Периодичность проведения такой процедуры зависит исключительно от того, насколько ваш автомобиль нуждается в этом. Дело в том, что существует огромное количество автомобилей отечественного производства, которым регулировка клапанов не требуется даже после 100 тысяч километров пробега. Но как только вы услышите стук, доносящийся из-под клапанной крышки, который появляется в основном на хорошо прогретом моторе, или же двигатель автомобиля и вовсе отказывается заводиться, существует огромная вероятность того, что причина кроется именно в неправильно выставленном зазоре между толкателями клапанов и шайбами.

А сейчас предлагаем вашему вниманию весь список инструментов, необходимых для того, чтобы отрегулировать клапаны на Ладе Гранта собственными силами:

торцевая головка (диаметр 10) с трещоткой либо воротком;
пинцет (понадобиться для того, чтоб изъять старые шайбы);
щупы от 0,05 до 1 мм;
приспособление для регулировки (подойдет такое же, как для ВАЗ-2108);
регулировочные шайбы (их необходимо приобрести после того, как текущий зазор будет измерен).

Кстати, на двигателе Лады Гранта с 8 клапанами их регулировку специалисты настоятельно рекомендуют проводить после того, как она пробежала 25 тысяч километров. В первую очередь данное действие необходимо для значительного повышения КПД движка.

Регулировка клапанов

При появлении стуков и нестабильной работы, повышенной вибрации следует обратить внимание на клапана. Если фазы газораспределения газораспределительного механизма нарушены, срабатывают не точно, то есть не поступает полного объема газа в рабочую область цилиндров, не происходит полного сгорания топливно-воздушной смеси в рабочей камере, и не продуваются цилиндры. Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала

Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта

Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала. Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта

Если фазы газораспределения газораспределительного механизма нарушены, срабатывают не точно, то есть не поступает полного объема газа в рабочую область цилиндров, не происходит полного сгорания топливно-воздушной смеси в рабочей камере, и не продуваются цилиндры. Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала. Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта.

Наибольшую опасность для мотора автомобиля является зазор меньше допустимого. Слишком маленький зазор между рычагом привода и кулачком распредвала препятствует шляпке клапана плотно сесть в свое посадочное место на головки блока цилиндров. Через не севший клапан из камеры сгорания выбиваются газы сгоревшей топливно-воздушной смеси. Из-за этого шляпка выпускного клапана по периметру начинает сгорать.

Резиновые маслоотражатели, они же маслаки, из-за сгоревшей шляпки клапана также сгорают, что ведет к увеличению расхода моторного масла. Если износ деталей мотора большой, то, возможно, лучше и легче будет сделать свап двигателя своими руками или же в СТО.

Даже, если в вашем двигателе не ременная передача, а цепная, то в случае, если не поменять цепь до истечения ее ресурса, то клапана погнутся о поршне, как, например, в двигателе sr20det производства Nissan.

Подводим итог

Какой мотор избрать 8 клапанов или же 16 – дело каждого отдельно взятого клиента. Если будущему обладателю LADA Granta по душе движок, у которого 8 клапанов, то ему потребуется проявлять беспокойство по регламентной проверке состояния ремня ГРМ и склоняться к периодической регулировке клапанов, дабы обеспечить «здравие» агрегата. Поклонники 16-клапанного мотора будут лишены необходимости в регулировке. ГРМ здесь не обладает такой прихотливостью ввиду более прочного ремня, но это не избавляет владельца LADA Granta от аналогичной проверочной процедуры касаемо компонентов данного «капризного» узла.
