Задняя подвеска ваз 2105 жигули

Схема задней подвески

Задняя подвеска ВАЗ 2105 представлена полуэллиптическими рессорами, продольной тягой, амортизаторами и стабилизатором поперечной устойчивости. Она отличается простотой конструкции и надежностью работы.

Схема задней подвески включает следующие элементы:

• Рессоры – основные элементы подвески, обеспечивающие гибкость и амортизацию. В результате нагрузки на заднюю ось автомобиля происходит сгиб рессор, что позволяет подвеске амортизировать вертикальные колебания и сохранять устойчивость.
• Продольная тяга – предназначена для удержания рессор в поперечном направлении и контроля за углами наклона кузова автомобиля.
• Амортизаторы – установлены для сглаживания колебаний и вибраций задней подвески. Они представляют собой газонаполненные или гидравлические элементы, которые амортизируют движение пружин и создают комфортную поездку.
• Стабилизатор поперечной устойчивости – позволяет уменьшить крен автомобиля при прохождении поворотов, улучшая его управляемость и защищая от опасных ситуаций на дороге.

Легендарная ВАЗ 2105 обладает прочной и простой задней подвеской, которая обеспечивает устойчивость и комфортную поездку в любых условиях. Регулярная проверка и обслуживание элементов подвески позволит продлить срок их службы и обеспечить безопасность на дороге.

Самостоятельная замена троса сцепления ВАЗ 2110

Итак, начинаем работы под капотом в районе двигателя. Первым делом необходимо нажать вилку сцепления и при этом натянуть трос и снимать его. Дальше отсоединяем трос от крепления на коробке, для этого необходимо немного отвернуть две гаечки на девятнадцать.

В инструкции написано, что при работах в салоне, чтоб упростить процесс снятия троса, необходимо снять стеклоочиститель и жабо. При этом имеется свободный доступ к защите педали сцепления.

Он снимается при помощи фигурной (крестовой) отвертки. И желательно что бы она была короткая. Если поломка случилась в пути, то можно открутить его и стандартной длинной, но только через блок предохранителей.

Дальше, подцепив стопорную скобу, что держит головку троса, снять ее и трос. Так что, лучше возьмите с собой комплект инструмента, чтоб быстрее уладить проблемы в пути.

Этапы снятия жабо:

• Открутите две гаечки на десять.
• Отверните 5 саморезов.
• Подцепляем фиксаторы в задней части.
• Разъединяем трубочки стеклоомывателя.
• Демонтируем верхнюю накладку.
• Выкручиваем 10 саморезов подцепив фиксаторы, снимаем накладку с рамы окна.
• Выкручиваем саморезы шумоизоляции и снимаем весь кожух.

До того как установить новенький трос необходимо вытащить с пальца педали сцепления втулку, в которую заходит трос.

Тросик нужно смазать моторным маслом. Установку проводим в обратной последовательности, из салона в отсек, где находится двигатель, пропихиваем конец троса, устанавливаем трос на педали, заводим в зацепление с вилкой включения сцепления и крепим кронштейном на коробке.

Регулируем трос сцепления на ВАЗ 2110

Регулировка проводится следующим образом, для этого нам понадобиться 2 рожковых ключика на тринадцать. Теперь необходимо выставить свободный ход педали сцепления в пределах ста двадцати пяти, ста тридцати миллиметров. При этом педаль сцепления должна быть на одной высоте с педалью тормоза, то есть не выше не ниже.

Отпустив гайку кронштейна на КПП, изменяем положение троса и сделав это обратно затягиваем гайку. Для того что бы проверить настройку троса нажмите на педаль два или три раза.

После чего опять проводим замер расстояния свободного хода. При отклонения результатов, регулировку проводим еще раз в такое же последовательности.

Проверку и регулировку проводить нужно пока результат не будет, как указано в инструкции.

Вся процедура идет не больше тридцати минут. Теперь можно быстро и комфортно переключать передачи, проверив выполненную работу, при движении автомобиля.

Так же некоторые автолюбители утверждают, что можно использовать трос с храповым механизмом. Он не требует регулировки, что экономит вам время.

Саморегулирующий трос поможет водителю забыть вопрос по техническому обслуживанию сцепления.

Такой трос вроде бы устанавливается на Лада Приора, но с такими тросами я не разу не сталкивался, поэтому не могу вам его посоветовать и не знаю подходят они к ВАЗ 2110, ВАЗ 2115 и другим моделям.

Лучше конечно не экспериментировать, а поставить родной трос сцепления, который предусмотрен заводом изготовителем. Удачной и ровной дороги.

К сожалению, в последнее время довольно сложно найти хорошего мастера. На каждом втором СТО персонал ставит перед собой только одну задачу — нажива. Халатность и недостаток опыта приводят к низкому качеству выполняемых работ. К тому же услуги хороших специалистов стоят приличных денег. Самостоятельный ремонт позволяет не только немного сэкономить на услугах, но и хорошо провести время, занимаясь интересным делом. Стоит заметить что, не обладая навыками и знаниями конструкции транспорта, выполнять ремонтные работы не рекомендуется. В данной статье мы поговорим о том, как проводится замена сцепления ВАЗ-2107, а также рассмотрим, как самостоятельно выполнить диагностику этого узла.

Ремонт задней подвески

Замена амортизаторов

Для замены амортизирующих элементов или их втулок понадобятся такие инструменты:

• ключи и головка на 19;
• молоток;
• вороток;
• монтировка.

Последовательность работ сводится к следующим шагам:

1. Автомобиль устанавливаем на смотровую яму.
2. На резьбовые соединения наносим проникающую смазку.
3. Отворачиваем нижнее крепление амортизатора.

Замена пружин

Задние пружины на ВАЗ 2107 меняются при помощи следующих инструментов:

• два домкрата;
• ключи на 19;
• большая отвёртка.

Работу удобнее проводить на смотровой яме. Порядок действий по замене таков:

1. Ослабляем болты крепления заднего колеса.

Замена реактивных тяг

Необходимость в демонтаже штанг заднего моста возникает при замене втулок либо самих тяг. Инструменты понадобятся такие же, как и для замены амортизаторов, а машину также устанавливают на яму. Процесс состоит из следующих шагов:

1. Срываем гайку верхнего крепления тяги головкой и воротком на 19, удерживая болт от проворачивания ключом той же размерности, после чего откручиваем крепёж полностью.

Инжекторный мотор

Если на ВАЗе установлена инжекторная система зажигания, то скомпонована она по одному принципу.

Благодаря установленным датчикам контроллер собирает информацию и, обработав ее, управляет работой силового агрегата. По специальной программе (прошивке) определяется необходимое количество топлива для каждого цилиндра, чтобы мотор работал в оптимальном режиме. Определяется время впрыска и образования искры для каждого цилиндра. По качеству сгорания ТВС корректируется объем топлива и угол опережения зажигания. На ВАЗ 21041 инжектор схема электрооборудования аналогична ВАЗ 2104.

Ремонт ВАЗ 2107 Жигули Особенности устройства

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2107 (Жигули) 1982+ г.в.
3. Особенности устройства

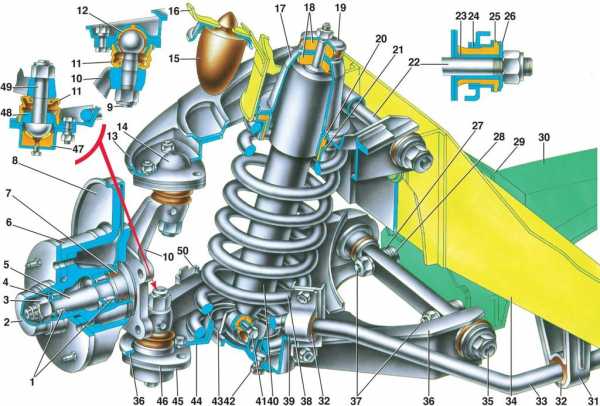

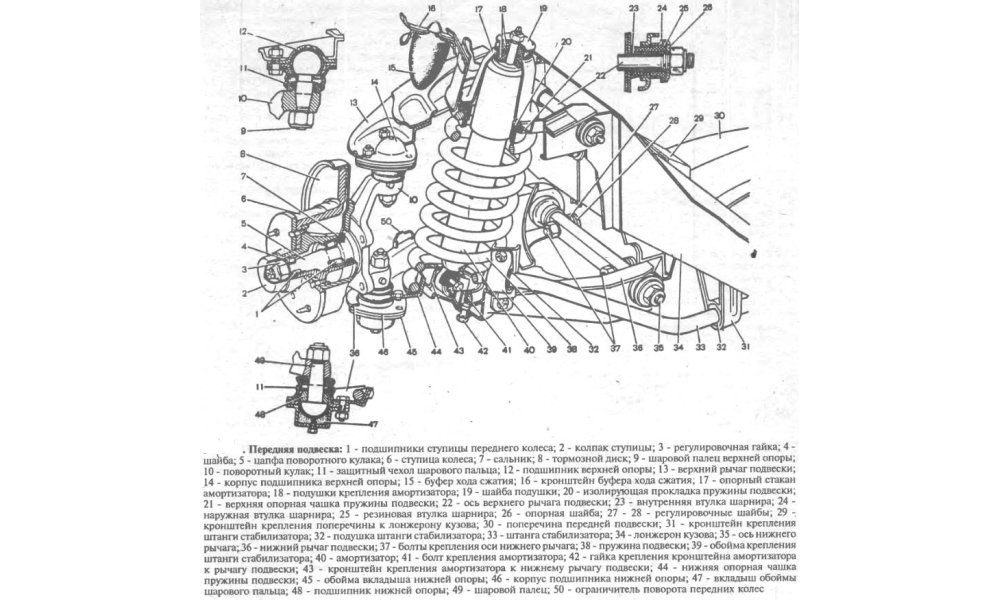

Рис. 5–1. Передняя подвеска: 1 — подшипники ступицы переднего колеса; 2 — колпак ступицы; 3 — регулировочная гайка; 4 — шайба; 5 — цапфа поворотного кулака; 6 — ступица колеса; 7 — сальник; 8 — тормозной диск; 9 — шаровой палец верхней опоры; 10 — поворотный кулак; 11 — защитный чехол шарового пальца; 12 — подшипник верхней опоры; 13 — верхний рычаг подвески; 14 — корпус подшипника верхней опоры; 15 — буфер хода сжатия; 16 — кронштейн буфера хода сжатия; 17 — опорный стакан амортизатора; 18 — подушки крепления амортизатора; 19 — шайба подушки; 20 — изолирующая прокладка пружины подвески; 21 — верхняя опорная чашка пружины подвески; 22 — ось верхнего рычага подвески; 23 — внутренняя втулка шарнира; 24 — наружная втулка шарнира; 25 — резиновая втулка шарнира; 26 — опорная шайба;  27 — регулировочная шайба; 28 — дистанционная шайба;  29 — кронштейн крепления поперечины к лонжерону кузова; 30 — поперечина передней подвески; 31 — крепления штанги стабилизатора; 32 — подушка штанги стабилизатора; 33 — штанга стабилизатора; 34 — лонжерон кузова; 35 — ось нижнего рычага; 36 — нижний рычаг подвески; 37 — болты крепления оси нижнего рычага; 38 — пружина подвески; 39 — обойма крепления штанги стабилизатора; 40 — амортизатор; 41 — болт крепления амортизатора; 42 — гайка крепления кронштейна амортизатора к рычагу подвески; 43 — кронштейн крепления амортизатора к нижнему рычагу подвески; 44 — нижняя опорная чашка пружины подвески; 45 — обойма вкладыша нижней опоры; 46 — корпус подшипника нижней опоры; 47 — вкладыш  обоймы шарового пальца; 48 — подшипник нижней опоры; 49 — шаровой палец; 50 — ограничитель доворота передних колес

↓ Комментарии ↓

1. Эксплуатация и техническое обслуживание автомобиля 1.0 Эксплуатация и техническое обслуживание автомобиля 1.1. Эксплуатация автомобиля 1.2 Техническое обслуживание автомобиля

2. Общие данные 2.0 Общие данные 2.1 Техническая характеристика автомобилей 2.2 Органы управления и контрольные приборы 2.3. Управление вентиляцией и отопление салона

3. Двигатель 3.0 Двигатель 3.1 Снятие и установка двигателя 3.2 Разборка двигателя 3.3 Возможные неисправности двигателя, их причины и методы устранения 3.4 Сборка двигателя 3.5 Стендовые испытания двигателя 3.6 Проверка двигателя на автомобиле 3.7. Блок цилиндров 3.8. Поршни и шатуны 3.9. Коленчатый вал и маховик 3.10. Головка цилиндров и клапанный механизм 3.11. Распределительный вал и его привод 3.12. Система охлаждения 3.13. Система смазки 3.14. Система питания

4. Трансмиссия 4.0 Трансмиссия 4.1. Сцепление 4.2. Коробка передач 4.3. Карданная передача 4.4. Задний мост

5. Ходовая часть 5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска 5.3. Амортизаторы

6. Рулевое управление 6.0 Рулевое управление 6.1. Осмотр, проверка и регулировка рулевого управления 6.2. Рулевой механизм 6.3. Тяги и шаровые шарниры рулевого привода 6.4. Кронштейн маятникового рычага

7. Тормоза 7.0 Тормоза 7.1. Проверка и регулировка тормозов 7.2 Возможные неисправности тормозов, их причины и методы устранения 7.3 Кронштейн педалей сцепления и тормоза 7.4. Вакуумный усилитель 7.5. Главный цилиндр тормозов 7.6. Передние тормоза 7.7. Задние тормоза 7.8. Регулятор давления задних тормозов 7.9. Стояночный тормоз

8. Электрооборудование 8.0 Электрооборудование 8.1 Схема электрооборудования 8.2. Аккумуляторная батарея 8.3. Генератор 8.4. Стартер 8.5. Система зажигания 8.6. Освещение и световая сигнализация 8.7. Звуковые сигналы 8.8. ОЧиститель ветрового стекла 8.9 Очиститель фар 8.10. Электродвигатель отопителя 8.12. Контрольные приборы

9. Кузов 9.0 Кузов 9.1. Двери 9.2 Возможные неисправности кузова, их причины и методы устранения 9.3. Капот, крышка багажника, бамперы 9.4. Остекление кузова 9.5. Омыватели ветрового стекла и стекол фар 9.6. Панель приборов 9.7. Сиденья 9.8. Отопитель и вентиляция салона кузова 9.9. Ремонт каркаса кузова 9.10. Лакокрасочные покрытия 9.11. Противокоррозион-ная защита кузова

10. Модификация и комплектация автомобилей ВАЗ-2107 10.0 Модификация и комплектация автомобилей ВАЗ-2107 10.1. Автомобиль ВАЗ-21072 10.2 Автомобиль ВАЗ-21074 10.3. Автомобиль ВАЗ-21073-40

11. Приложения 11.0 Приложения 11.1 Приложение 1. Моменты затяжки резьбовых соединений* 11.2 Приложение 2. Инструмент для ремонта и технического обслуживания* 11.3 Приложение 3. Применяемые горюче-смазочные материалы и эксплуатационные жидкости 11.4 Приложение 4. Основные данные для регулировки и контроля 11.5 Cхема

Ремонт ВАЗ 2107 (Жигули) : Задняя подвеска

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2107 (Жигули) 1982+ г.в.
3. Задняя подвеска

Снятие и установка подвески

Проверка технического состояния

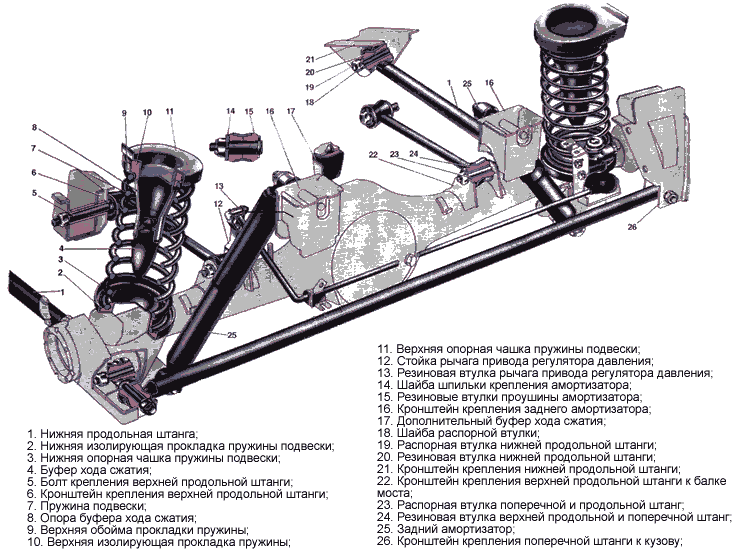

Рис. 5–28. Задняя подвеска: 1 — распорная втулка; 2 — резиновая втулка; 3 — нижняя продольная штанга; 4 — нижняя изолирующая прокладка пружины; 5 — нижняя опорная чашка пружины; 6 — буфер хода сжатия подвески; 7 — болт крепления верхней продольной штанги; 8 — кронштейн крепления верхней продольной штанги; 9 — пружина подвески; 10 — верхняя чашка пружины; 11 — верхняя изолирующая прокладка пружины; 12 — опорная чашка пружины; 13 — тяга рычага привода регулятора давления задних тормозов; 14 — резиновая втулка проушины амортизатора; 15 — кронштейн крепления амортизатора; 16 — дополнительный буфер хода сжатия подвески; 17 — верхняя продольная штанга; 18 — кронштейн крепления нижней продольной штанги; 19 — кронштейн крепления поперечной штанги к кузову; 20 — регулятор давления задних тормозов; 21 — амортизатор; 22 — поперечная штанга; 23 — рычаг привода регулятора давления; 24 — обойма опорной втулки рычага; 25 — опорная втулка рычага; 26 — шайбы; 27 — дистанционная втулка

↓ Комментарии ↓

1. Эксплуатация и техническое обслуживание автомобиля 1.0 Эксплуатация и техническое обслуживание автомобиля 1.1. Эксплуатация автомобиля 1.2 Техническое обслуживание автомобиля

2. Общие данные 2.0 Общие данные 2.1 Техническая характеристика автомобилей 2.2 Органы управления и контрольные приборы 2.3. Управление вентиляцией и отопление салона

3. Двигатель 3.0 Двигатель 3.1 Снятие и установка двигателя 3.2 Разборка двигателя 3.3 Возможные неисправности двигателя, их причины и методы устранения 3.4 Сборка двигателя 3.5 Стендовые испытания двигателя 3.6 Проверка двигателя на автомобиле 3.7. Блок цилиндров 3.8. Поршни и шатуны 3.9. Коленчатый вал и маховик 3.10. Головка цилиндров и клапанный механизм 3.11. Распределительный вал и его привод 3.12. Система охлаждения 3.13. Система смазки 3.14. Система питания

4. Трансмиссия 4.0 Трансмиссия 4.1. Сцепление 4.2. Коробка передач 4.3. Карданная передача 4.4. Задний мост

5. Ходовая часть 5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска 5.3. Амортизаторы

6. Рулевое управление 6.0 Рулевое управление 6.1. Осмотр, проверка и регулировка рулевого управления 6.2. Рулевой механизм 6.3. Тяги и шаровые шарниры рулевого привода 6.4. Кронштейн маятникового рычага

7. Тормоза 7.0 Тормоза 7.1. Проверка и регулировка тормозов 7.2 Возможные неисправности тормозов, их причины и методы устранения 7.3 Кронштейн педалей сцепления и тормоза 7.4. Вакуумный усилитель 7.5. Главный цилиндр тормозов 7.6. Передние тормоза 7.7. Задние тормоза 7.8. Регулятор давления задних тормозов 7.9. Стояночный тормоз

8. Электрооборудование 8.0 Электрооборудование 8.1 Схема электрооборудования 8.2. Аккумуляторная батарея 8.3. Генератор 8.4. Стартер 8.5. Система зажигания 8.6. Освещение и световая сигнализация 8.7. Звуковые сигналы 8.8. ОЧиститель ветрового стекла 8.9 Очиститель фар 8.10. Электродвигатель отопителя 8.12. Контрольные приборы

9. Кузов 9.0 Кузов 9.1. Двери 9.2 Возможные неисправности кузова, их причины и методы устранения 9.3. Капот, крышка багажника, бамперы 9.4. Остекление кузова 9.5. Омыватели ветрового стекла и стекол фар 9.6. Панель приборов 9.7. Сиденья 9.8. Отопитель и вентиляция салона кузова 9.9. Ремонт каркаса кузова 9.10. Лакокрасочные покрытия 9.11. Противокоррозион-ная защита кузова

10. Модификация и комплектация автомобилей ВАЗ-2107 10.0 Модификация и комплектация автомобилей ВАЗ-2107 10.1. Автомобиль ВАЗ-21072 10.2 Автомобиль ВАЗ-21074 10.3. Автомобиль ВАЗ-21073-40

11. Приложения 11.0 Приложения 11.1 Приложение 1. Моменты затяжки резьбовых соединений* 11.2 Приложение 2. Инструмент для ремонта и технического обслуживания* 11.3 Приложение 3. Применяемые горюче-смазочные материалы и эксплуатационные жидкости 11.4 Приложение 4. Основные данные для регулировки и контроля 11.5 Cхема

↑ Схема задней подвески

1 — распорная втулка; 2 — резиновая втулка; 3 — нижняя продольная штанга; 4 — нижняя изолирующая прокладка пружины; 5 — нижняя опорная чашка пружины; 6 — буфер хода сжатия подвески; 7 — болт крепления верхней продольной штанги; 8 — кронштейн крепления верхней продольной штанги; 9 — пружина подвески; 10 — верхняя чашка пружины; 11 — верхняя изолирующая прокладка пружины; 12 — опорная чашка пружины; 13 — тяга рычага привода регулятора давления задних тормозов; 14 — резиновая втулка проушины амортизатора; 15 — кронштейн крепления амортизатора; 16 — дополнительный буфер хода сжатия подвески; 17 — верхняя продольная штанга; 18 — кронштейн крепления нижней продольной штанги; 19 — кронштейн крепления поперечной штанги к кузову; 20 — регулятор давления задних тормозов; 21 — амортизатор; 22 — поперечная штанга; 23 — рычаг привода регулятора давления; 24 — обойма опорной втулки рычага; 25 — опорная втулка рычага; 26 — шайбы; 27 — дистанционная втулка.

Теперь непосредственно о настройке

Поддержание необходимого уровня топлива в данном аппарате обеспечивает поплавковый механизм.

Настройка поплавкового механизма

1. Завести двигатель автомобиля и дать ему поработать на холостом ходу 2-3 минуты;
2. Снять крышку карбюратора;
3. В поплавковой камере проверить уровень топлива. Он должен составлять 28 мм.

В случае отклонения производим следующие действия:

1. Замерить и настроить расстояние между прокладкой крышки и поплавком при касании язычка поплавка с шариком игольчатого клапана. Оно должно составлять 6,5±0,25 мм. Регулируем подгибанием язычка;
2. Проверить максимальный ход иглы клапана. Он должен составлять 8 мм. Для проверки необходимо замерить расстояние между прокладкой крышки и максимально отведённым поплавком. Оно должно составлять 14±0,5 мм. Отклонение устраняем воздействием на кронштейн;
3. Визуально проверить перпендикулярность язычка оси игольчатого клапана и параллельность поплавка нижней плоскости крышки. При нарушениях выровнять.

Если всеми вышеперечисленными действиями не удаётся добиться стабильного уровня топлива (28 мм) в поплавковой камере, то необходимо заменить игольчатый клапан.

Регулировка пускового устройства карбюратора ВАЗ 2105

1. При помощи рукоятки тяги, расположенной в салоне, закрыть воздушную заслонку;
2. Проверить, чтобы хвостовик тяги находился в конце паза штока пускового устройства карбюратора. При нарушении устранить подгибанием тяги;
3. Снять крышку и замерить зазор между кромкой воздушной заслонки и стенкой камеры при утопленном штоке пускового устройства (шток утапливаем при помощи отвёртки при отсоединённой тяге). Он должно составлять 5,0—5,5 мм. Настраиваем вращением регулировочного винта пускового устройства.

Настройка холостого хода

Данный вид работ стоит производить на прогретом двигателе.

1. Винтом количества смеси вывести двигатель на 850 об/мин;
2. Винтом качества вывести обороты на максимальный уровень;
3. Винтом количества снизить обороты до 850;
4. Винтом качества опять довести до максимума;
5. Добившись, таким образом, 850 об/мин завернуть винт качества до момента «потряхивания двигателя»;
6. Отворачивая винт качества добиться устойчивой работы двигателя.

При правильной регулировке карбюратора ВАЗ 2105 расход топлива в летнее время не должен превышать:

• за городом на шоссе при скорости 90 км/час – 7 – 7,5 л на 100 км;
• при городском цикле езды – 8,5 – 9 л.

В случае, если Вам самостоятельно не дается эта работа, лучше не мучить себя и машину, а обратиться в сервисный центр АвтоВАЗ.

Карбюратор ВАЗ 2107, он же «Озон», получил наибольшую популярность среди конкурентов «Вебер», «Солекс» и «ДААЗ», именно для данной модели Лада. Менее популярным является прототип «ДААЗ».

Схема каждого из них, в принципе одинаковая, но у каждого особенное устройство. Для того, что определится, какой образец лучше поставить на «Семерку», давайте рассмотрим каждый экземпляр отдельно.

Методы диагностики и ремонта задней подвески ВАЗ 2105

Диагностика задней подвески

Перед началом диагностики необходимо визуально осмотреть состояние элементов задней подвески. Различные трещины, зазубренность или износ элементов могут свидетельствовать об их неисправности

Также следует обратить внимание на подтекания масла у амортизаторов и стабилизаторов

Для более детальной диагностики можно использовать специальные приборы, например, динамометр для проверки давления в амортизаторах или диагностический стенд для проверки геометрии и углов подвески. Также можно выполнить проверку подвески на специализированном стенде с использованием симулятора неровной дороги.

Следует обратить внимание на такие признаки неисправности подвески, как плохая устойчивость автомобиля на дороге, увеличенный пробег амортизаторов, шумы и стуки при движении, неравномерный износ шин

Ремонт задней подвески

При обнаружении неисправностей в задней подвеске ВАЗ 2105 можно провести ремонт самостоятельно или обратиться к специалистам в автосервисе

Однако ремонт подвески требует определенных навыков и инструментов, поэтому важно иметь представление о порядке выполнения работ и необходимых материалах

Перед ремонтом необходимо приобрести качественные запасные части, соответствующие модели автомобиля. Затем следует расположить автомобиль на подъемнике или использовать гидроподъемник для выполнения работ.

1.	Ослабить гайки и болты, крепящие элементы задней подвески (рессоры, амортизаторы, стабилизаторы).
2.	Аккуратно снять старые элементы, проверить наличие повреждений и износа.
3.	Установить новые элементы в обратном порядке и затянуть гайки и болты.
4.	Проверить правильность установки элементов и наличие люфта.
5.	Проверить работу подвески на специализированном стенде или при тестовой поездке.

Если ремонт задней подвески не входит в вашу компетенцию или требует специального оборудования, лучше обратиться к профессионалам. Это позволит избежать ошибок и гарантирует качественный и надежный ремонт.

Проведение технического обследования

Список распространенных технических неисправностей подвески ВАЗ 2104 открывает нарушение направляющей функции. В результате механического повреждения или физического износа ухудшается степень маневренности и поперечная устойчивость. По мере увеличения трещины происходит ухудшение передачи крутящего момента от двигателя к колесам.

Если говорить о положении колес ВАЗ 2104 относительного дорожного полотна, то и здесь неправильно отрегулированная подвеска негативным образом отразится на качестве вождения. Для проведения первичной диагностики необходимо заехать на эстакаду. При помощи фонаря производится осмотр. Если проблему обнаружить не удалось, а внешние проявления дают о себе знать, стоит обратиться за квалифицированной помощью на СТО. При помощи высокоточного оборудования производится осмотр подвески.

Нередко передняя подвеска работает хуже в силу нарушения соединения верхнего рычага. В месте, где он подходит к стойке переднего кузова, часто образуются трещины большого и малого размера. Скорость их появления зависит от интенсивности нагрузок на ходовую часть ВАЗ 2104. В случае регулярного посещения СТО проблема подобного рода не станет причиной продолжительного простоя.

Деформация шаровой опоры или отдельных элементов ее крепления. Подобная неисправность проявляет себя характерным стуком. Затем к стуку добавится усложнившийся контроль машины при помощи рулевого колеса. Завершается все это ДТП, возникшим в результате невозможности контролировать положение машины в пространстве.

Производственные дефекты нижней шаровой опоры. Сюда можно отнести результаты некачественного ремонта. Проблема проявляет себя далеко не сразу. Именно поэтому принять необходимые меры достаточно сложно. Выйти из сложившейся ситуации помогут регулярные визиты на станцию технического обслуживания.

Компьютерная диагностика позволяет увидеть микроскопическую структуру материала. В результате дефекты сразу видны. В таком случае медлить с ремонтом, как уже было сказано, не стоит.

Составные элементы безопасности вождения

Медлить с его проведением нельзя, иначе безопасность движения окажется под вопросом. Главная задача подвески 2104 или модели 05 — обеспечение плавности хода «железного коня». В момент совершения маневра или поворота подвеска выполняет функцию контролера возникающего крена. Именно поэтому при малейших сбоях в ее работе управление автомобилем становится затрудненным.

Особенно внимательно необходимо относиться к передней подвеске водителям, вынужденным продолжительное время передвигаться по трассе. Чем лучше отрегулирован агрегат, тем устойчивее ведет себя 2105 или 04 на трассе в любых погодных условиях. Для того чтобы следить за ее техническим состоянием, необходимо знать основные составные части:

• кузовной лонжерон;
• закрепляющий штангу кронштейн;
• ось нижнего рычага;
• чехол защитный для шарового пальца;
• гайка регулировочная;
• колпак для ступицы;
• вкладыш обоймы, подшипник и палец нижней опоры шаровой;
• подшипник ступицы колеса переднего;
• опорная чашка нижней пружины;
• закрепляющий амортизатор болт;
• подвеска пружинная;
• сальники и шайбы;
• гайка регулировочная;
• втулка резиновая шарнира.

Задняя и передняя подвеска транспортного средства — важное связующее звено между кузовной частью и колесами. Именно благодаря им колесо получает двигательный момент, заставляющий «железного коня» перемещаться из одной точки в другую

Советы по эксплуатации задней подвески ВАЗ 2105

1. Регулярная проверка состояния деталей: Осмотры подвески должны проводиться с определенной периодичностью, особенно после езды по дорогам с плохим покрытием. Необходимо проверить состояние амортизаторов, пружин, рычагов и болтов подвески. В случае выявления любых повреждений или износа деталей, их необходимо незамедлительно заменить или отремонтировать.

2. Правильная настройка амортизаторов: Амортизаторы являются одним из главных элементов подвески, которые обеспечивают плавность хода автомобиля

При эксплуатации задней подвески ВАЗ 2105 следует обратить внимание на состояние амортизаторов и, при необходимости, провести их настройку или замену. Это позволит улучшить управляемость автомобиля и повысить безопасность на дороге

3. Проверка состояния пружин: Прежде чем испытывать подвеску на дороге, необходимо проверить состояние пружин. Нарушения их целостности могут привести к снижению плавности хода автомобиля и ухудшению устойчивости. Поэтому рекомендуется периодически проверять состояние пружин и при необходимости заменять их.

4. Регулярная смазка подшипников: Для повышения долговечности задней подвески рекомендуется проводить регулярную смазку подшипников. Смазка помогает уменьшить трение между поверхностями и предотвращает их износ. Для смазки подшипников используйте только рекомендуемые производителем материалы.

Рекомендации:	Поверхность дороги:
Избегайте езды по ямам и неровностям	Большие ямы и неровности дороги могут негативно сказываться на состоянии задней подвески. При возможности, избегайте проезда по таким участкам дороги.
Соблюдайте скоростные ограничения	Слишком высокая скорость может повредить подвеску автомобиля и привести к ее деформации. Соблюдайте дорожные правила и ограничения скорости.
Периодически проводите обслуживание подвески	Регулярное обслуживание подвески поможет выявить и устранить возможные повреждения и износ деталей вовремя.

Следование данным советам поможет сохранить хорошую работоспособность задней подвески ВАЗ 2105 в течение длительного времени и обеспечит комфортную и безопасную езду.

↑ Снятие задней подвески

• Поднимите заднюю часть автомобиля и установите на подставки. Снимите задние колеса.
• Отсоедините карданный вал от фланца ведущей шестерни главной передачи.
• Отсоедините шланг гидропривода тормозов от стальной трубки, установленной на мосту, и примите меры, предотвращающие утечку жидкости из системы тормозов.
• Отсоедините от кузова кронштейн заднего троса стояночного тормоза, снимите оттяжную пружину переднего троса и, отвернув контргайку и регулировочную гайку, освободите ветвь заднего троса.
• Отсоедините от кронштейна на балке моста тягу привода регулятора давления задних тормозов.
• Отсоедините верхние концы амортизаторов.
• Поставьте под балку заднего моста гидравлический домкрат. Отсоедините продольные и поперечную штанги от кронштейнов на кузове, опустите домкрат и снимите мост.

Задняя подвеска ВАЗ 2101. Устройство

Кликните по картинке и она увеличится1 – распорная втулка;2 – резиновая втулка;3 – нижняя продольная штанга;4 – нижняя изолирующая прокладка пружины;5 – нижняя опорная чашка пружины;6 – буфер хода сжатия подвески;7 – болт крепления верхней продольной штанги;8 – кронштейн крепления верхней продольной штанги;9 – пружина подвески;10 – верхняя чашка пружины;11 – верхняя изолирующая прокладка пружины;12 – опорная чашка пружины;13 – тяга рычага привода регулятора давления задних тормозов;14 – резиновая втулка проушины амортизатора; 15 – кронштейн крепления амортизатора;16 – дополнительный буфер хода сжатия подвески;17 – верхняя продольная штанга;18 – кронштейн крепления нижней продольной штанги;19 – кронштейн крепления поперечной штанги к кузову;20 – регулятор давления задних тормозов;21 – амортизатор;22 – поперечная штанга;23 – рычаг привода регулятора давления;24 – обойма опорной втулки рычага;25 – опорная втулка рычага;26 – шайба;27 – дистанционная втулка{banner_content}Задняя подвеска автомобиля зависимая, включает в себя направляющее устройство, упругие элементы и устройства, гасящие колебания.Направляющее устройствоБалка заднего моста связана с кузовом шарнирно, при помощи реактивных штанг – двух нижних 3 и двух верхних 17 продольных и одной поперечной 22.Продольные штанги передают толкающие и тормозные усилия от ведущих колес, через балку заднего моста на кузов, поперечная штанга удерживает кузов от боковых смещений.Реактивные штанги крепятся к кронштейнам кузова и балки заднего моста через резинометаллические шарниры, которые конструктивно выполнены одинаково и отличаются только размерами.Шарнир состоит из резиновой втулки 2, установленной в проушине штанги, распорной втулки 1, которая проходит через отверстие резиновой втулки упорной шайбы и болта крепления штанги.Упругие элементы подвески{banner_content}Упругие элементы подвески состоят из витых цилиндрических пружин 9, двух основных буферов 6 хода сжатия и дополнительного буфера сжатия 16. Пружины сортируются, под статической нагрузкой 295 кгс, на две группы: А и Б.Группы маркируются аналогично группам пружин передней подвески, т. е. группа А – желтой полосой, группа Б – зеленой. Установленная на подвеске пружина опирается верхним концом на опорную чашку 10 через резиновую изолирующую прокладку 11, которая размещена в стальной штампованной чашке 12 кузова. Нижний конец пружины опирается в чашку 5 балки заднего моста через изолирующую пластмассовую прокладку 4.Основные буфера 6 установлены внутри пружин и закреплены грибовидным соском в отверстиях верхних опор 10. Дополнительный буфер 16 установлен на кронштейне, прикрепленном болтами к днищу кузова. В конце хода сжатия основные буфера упираются в тарельчатое донце нижней чашки 5, а дополнительный – в специальную площадку на картере редуктора заднего моста.Гасящее устройствоГасящее устройство состоит из двух гидравлических амортизаторов, устройство которых описано ниже.
