Не работает бензонасос газ 31105
3.9 / 5 ( 74 голоса )
Модель 3110 Горьковского автозавода была запущена в производство в 1997 году и задумывалась как более современное и усовершенствованное решение, сопоставимое с комплектацией среднего класса иномарок, при этом цена была заметно ниже.
Но как показало время, и данная модификация оказалась неконкурентоспособной, и поэтому после нескольких лет ее выпуск свернули полностью, но на дорогах ездит еще много машин рассматриваемой модели, поэтому схема проводки ГАЗ 3110 будет полезна тем, кто проводит ремонтные работы.
Таких машин в нашей стране сохранилось очень много
Признаки неисправностей бензонасоса
Основными симптомами выхода из строя бензонасоса, а также сбоев в его работе, являются:
- автомобиль заводится с трудом, двигатель работает неустойчиво, наблюдаются провалы, рывки при нажатии на педаль газа и т.д.;
- насос не качает после включения зажигания, не крутит стартер и не качает бензонасос, двигатель не запускается;
Также отмечены случаи, когда перестает качать бензонасос прямо в движении. Двигатель в подобной ситуации начинает работать со сбоями и глохнет сразу после того, как израсходуются остатки бензина в топливной магистрали. Проблема может возникать как регулярно, так и периодически.
Особенности модификации
Конструкторы учли слабые места предшественницы – ГАЗ 3102, и оснастили новую модель:
- Корректором фар с электроприводом;
- Подогревом форсунок омывателей лобового стекла;
- Двухрежимным обогревом заднего стекла.
Это потребовало изменений электропроводки, в результате чего ее дооснастили дополнительными жгутами и разъемами.
Однако, более серьезные преобразования коснулись использования бесконтактного зажигания, в результате чего:
- Подкапотная схема проводки ГАЗ 3110 была основательно переделана;
- Использование более мощных импульсов в электросети заставило конструкторов изменить контакты большинства электронных приборов (см. также схему электропроводки УАЗ 31512).

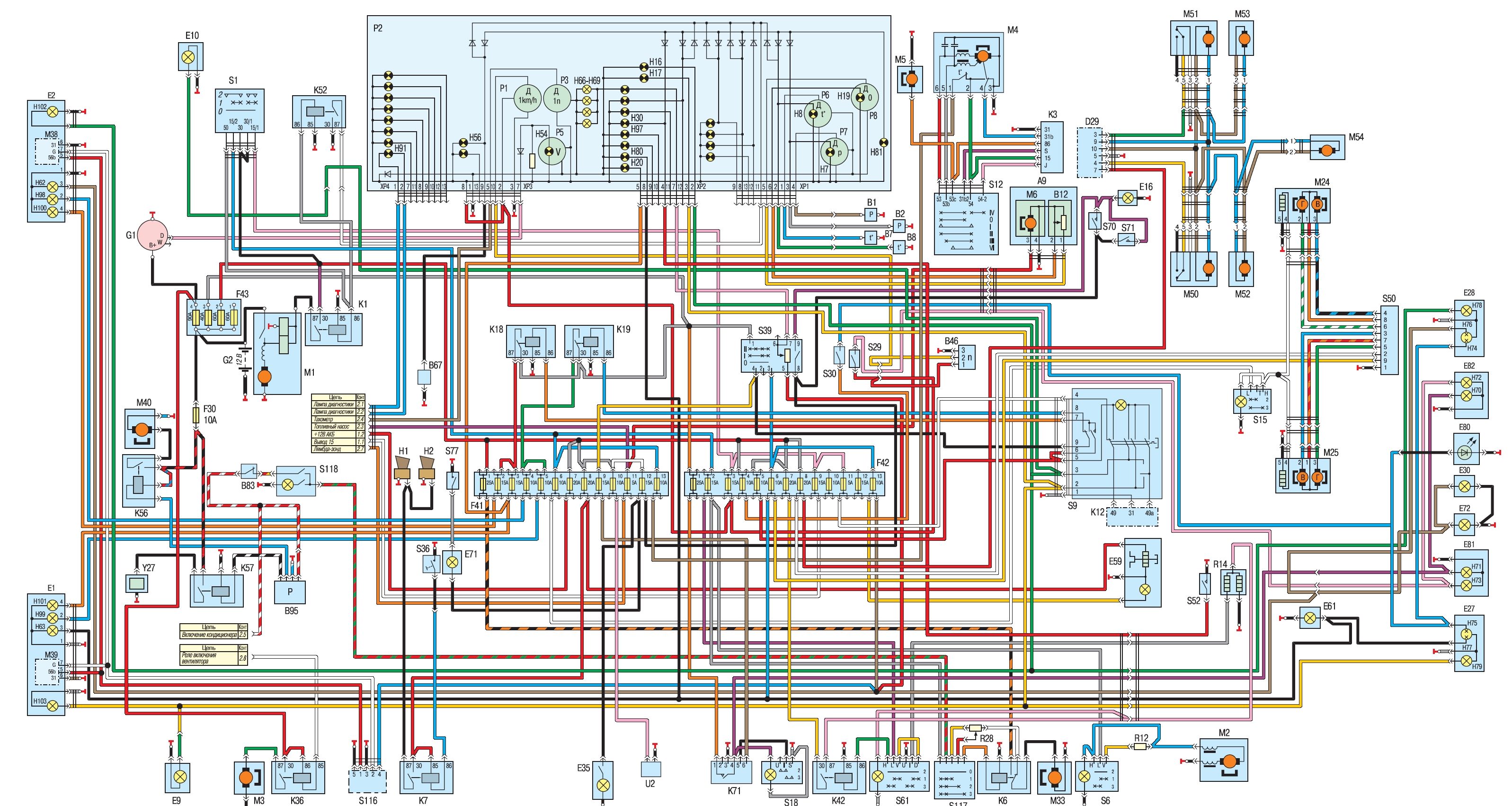

Схема электропроводки ГАЗ 3110 на инжектор с двигателем ЗМЗ-4062
Совет: при обслуживании авто своими руками, использование наждачной шкурки и любого другого абразивного материала для зачистки контактов запрещено. Дело в том, что любая инородная частичка вызывала неплотное прилегание контактов, что сразу приводило к их обгоранию и выходу из строя.
Карбюраторный двигатель
На момент выпуска ГАЗ 3110 у автопроизводителя был только один силовой агрегат, способный обеспечить автомобилю приемлемые скоростные характеристики. Это ЗМЗ-402 объемом в 2,4 л.
Он имел некоторые отличия:
- Модификация ЗМЗ-402.10 была рассчитана на работу на бензине с октановым числом 92;
- Вариант для такси и для семейства Газель был рассчитан на бензин с октановым числом 76.
Справочно: Поскольку цена бензина отличалась, а сам автомобиль был достаточно «прожорлив», то многие владельцы переделывали двигатель под 76 бензин, добиваясь снижения эксплуатационных расходов.
Инжекторный вариант
Рядный бензиновый двигатель объемом 2,3л с управляемым впрыском топлива ЗМЗ-406.2 считался более прогрессивным (см. также схему электропроводки Нива 21213).
Для улучшения его характеристик, на автомобиль устанавливалась электронная система зажигания, которая имела немало новинок для отечественного автопрома:
- Электронный блок управления (ЭБУ) с возможностью вывода кодов ошибок;
- Две катушки зажигания;
- Электронный коммутатор.
Заводская инструкция по расшифровке кодов
Несмотря на то, что все комплектующие были импортными, автопроизводитель смог освоить выпуск моторов, использовавших разные типы бензина:
- Двигатель со впрыском топлива работал на бензине с октановым числом 92;
- Карбюраторная версия мотора могла работать как на 76-м бензине (версия 406.1), так и на 92-м (версия 406.3)
Позже автопроизводитель неоднократно менял поставщиков электронных блоков, в результате чего проводка ГАЗ 3110 на инжектор имела отличия, связанные с комплектацией ЭБУ различными моделями:
- МИКАС 5.4;
- СОАТЭ;
- ИТЭЛМА VS 5.6;
- МИКАС-7.1.
Не качает бензонасос: причины и диагностика
Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания. Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет
Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.
Руководства на все автомобили
1. Эксплуатация и техническое обслуживание
2. Двигатель
3. Трансмиссия
4. Ходовая часть
5. Рулевое управление
6. Тормозная система
7. Электрооборудование
7.0 Электрооборудование
7.1. Аккумуляторная батарея
7.2 Блок предохранителей
7.3. Генератор
7.4. Генератор 9422.3701 или 2502.3771
7.5. Генератор 1631.3701 или 192.3771
7.6. Регулятор напряжения
7.7. Стартер
7.9. Звуковой сигнал
7.10. Система зажигания
7.11 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062
7.12 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402
8. Кузов
9. Приложения
10. Технические характеристики автомобилей Ссылки на другие сайты
Усовершенствование стационарной печки
Учитывая перечисленные неудобства, многие владельцы «Волга» ГАЗ – 3110 предпочитают не ставить дополнительный отопительный агрегат, а произвести улучшение стационарной печки.
Установка дополнительной помпы
Установка дополнительной помпы на систему охлаждения двигателя, помогает улучшить эффективность прокачки охлаждающей жидкости, а значит, и сделать более эффективным отопление салона автомобиля. Для проведения этих работ вам нужно будет приобрести помпу. Это могут быть совершенно разные варианты — от китайской помпы до насоса от «Газели». Соединительные шланги можно оставить прежнего сечения. Подключать помпу необходимо на вход печки. Это делается для того чтобы насос вытягивал охлаждающую жидкость из радиатора, в обратном случае, при закрытом кранике давление может критически повысится и радиатор может потечь. Затем нужно установить дополнительные реле 30А для снижения нагрузки на кнопку потребления помпы – 5А. Провода можно не протягивать в салон, а запитать их от разъема обогрева форсунок омывателя – одна кнопка, но две функции.

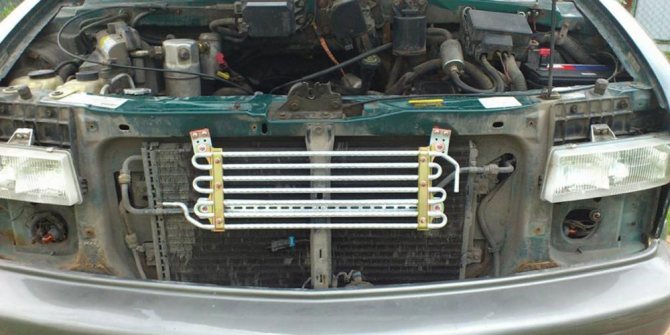

Установка дополнительного радиатора
Некоторые автомобилисты советуют установить на Волгу дополнительный радиатор, что сильно повысит температуру в салоне авто. Что бы самостоятельно проделать данную работу вам нужно:
- Снимаем жабо в районе дворников, которое находится под капотом.
- Демонтируем заслонку.
- Устанавливаем дополнительный радиатор параллельно основному.
- Дополнительный радиатор должен стоять на небольшом подиуме. Это заставит радиатор всасывать воздух сверху, а не снизу, и только затем отправит его на вентилятор.
- Уплотняем его снизу, чтобы избежать подсоса холодного воздуха снизу.
- Подключаем шланги и крепим их при помощи хомутов. Подключение можно провести к штатным при помощи тройников или сделав разрез в старом шланге и вставив туда тройник.
- Находим шланг прямой подачи к основному радиатору, разрезаем его и устанавливаем в это место дополнительный краник. Он нужен будет для отключения отопления летом.
- Подкладываем снизу фольгированный изолон. Это будет препятствовать перегреву металлической панели.
- Закрываем отверстие для рециркуляции.
- Проклеиваем все по периметру поролоном.
- Устанавливаем жабо на место и проверяем качество своей работы.
Установка дополнительного резистора
Автомобилисты, у которых в салоне стоит печка старого образца, часто отмечают, что скоростей на вентиляторе для комфортного самочувствия, явно не хватает. С этой целью они довольно часто предпочитают поставить дополнительный резистор отопителя ГАЗ-3110. Для умельцев это совершенно несложная работа. Нам понадобятся:
- Переключатель для вентилятора отопительного радиатора.
- Добавочный резистор.
- Клеммы «мама» — 8 стандартных, 3 маленьких. Одна – «папа».
- Провода.
В том месте, где стояло старое сопротивление, нужно немного расширить прежнее гнездо и поставить туда скобу под саморез и устанавливаем на это место резистор.
Если вас не устраивает ваша печка на «Волге», всегда можно найти максимально подходящий вам вариант доработки отопительной системы автомобиля.
Источник
Предохранители и реле газ 31105 крайслер
Рассмотрены автомобили Газ 31105 с двигателями Chrysler плюс рестайлинг.
блок предохранителей в салоне.
В автомобилях выпускавшихся до мая 2007 года блок предохранителей находится над вещевым ящиком за пластиковой крышкой. Для доступа к предохранителям необходимо сдвинуть вправо накладку с надписью «Волга», затем вставить палец в открывшееся отверстие и потянув крышку на себя снять ее.
схема расположения предохранителей в блоке салона (до мая 2007 года)
Предохранители левого блока
Электродвигатель отопителя (климатическом установки)
Дальний свет правой фары
Дальний свет левой фары, контрольная лампа включения дальнего света фар
ближний свет правой фары
Ближний свет левой фары
Задний противотуманный свет
Прикуриватель, звуковые сигналы, реле звуковых сигналов
Топливный насос, датчик концентрации кислорода в отработавших газах
Система управления двигателем
Указатели поворота, реле указателей поворота, контрольные лампы указателей поворота
Подкапотный фонарь, плафоны освещения вещевого ящика и салона
Блок управления двигателем
Предохранители правого блока
Блок управления системой отопления (кондиционирования) и вентиляции, реле обогрева заднего стекла, обогрев заднего стекла (1 режим)
Свет заднего хода, датчик скорости, комбинация приборов, реле электродвигателя системы охлаждения
Левые габаритные огни, контрольная лампа включения габаритных огней, реле противотуманных фар
Обогрев заднего стекла (2 режим) и зеркал
Антиблокировочная система тормозов (АБС)
Электроприводы и обогрев наружных зеркал
Электроприводы блокировки замков
Правые габаритные огни реле омывателя фар, плафон освещения багажника, фонари освещения номерного знака, лампы подсветки приборов, прикуривателя, переключателей. Электрокорректор света фар
В автомобилях Газ 31105 (крайслер) выпускавшихся после мая 2007 года блок предохранителей расположен под панелью приборов за крышкой.
для доступа к предохранителям снимите декоративную крышку.
схема расположения предохранителей в блоке.
Предохранители верхнего блока
Электродвигатель отопителя (климатической установки)
Дальний сеет левой фары, контрольная лампа включения дальнего света фар
Ближний свет левой фары, контрольная лампа включения ближнего света фар
Задний противотуманных свет
Прикуриватель, звуковые сигналы, реле звуковых сигналов, комбинация приборов часы
Система, управления двигателем, разъем диагностики
Предохранители нижнего блока
Блок управления системой отопления (кондиционирования) и вентиляции, кран отопителя, центральный переключатель света, передний плафон, датчик температуры воздуха в салоне, реле противотуманных фар
Левые габаритные огни, контрольная пампа включения габаритных огней
Обогрев заднего стекла и зеркал
Электроприводы наружных зеркал
Правые габаритные огни, плафон освещения багажника, фонари освещения номерного знака, пампы подсветки приборов, прикуривателя переключателей Электрокорректор света фар
расположен слева за облицовкой.
- реле включения стартера;
- реле включения противотуманных фар;
- реле включения заднего противотуманного света;
- реле-прерыватель стеклоочистителя;
- реле включения ближнего света фар;
- реле включения дальнего света фар;
- реле включения звуковых сигналов;
- реле включения электрообогрева стекла окна задка
расположено на переключателе поворотов.
где находится — на левом брызговике под капотом.
№1 на 60 А защищает цепь антиблокировочной системы тормозов (АБС);
№2 на 60 А — практически все цепи питания потребителей автомобиля, кроме стартерной и защищаемых остальными предохранителями блока; предохранитель
№3 на 40 А — цепи питания освещения и световой сигнализации автомобиля;
№4 на 90 А — цепи аккумуляторной батареи, генератора, электроомывателя фар (при его наличии) и цепь питания электровентилятора радиатора системы охлаждения двигателя.
На автомобилях, не оборудованных антиблокировочной системой тормозов и выпущенных до июля 2006 года, предохранитель №1 не использовался.
Реле бензонасоса и главное реле системы управления двигателем.
расположены под капотом на кронштейне крепления бачка системы охлаждения.
1- реле системы управления двигателем
2 — реле бензонасоса
Реле на левом расположенные на левом брызговике.
- реле электровентилятора радиатора системы охлаждения двигателя,
- реле системы впрыска топлива,
- реле электровентилятора кондиционера,
- реле муфты компрессора кондиционера расположены на левом брызговике моторного отсека и закреплены на кронштейне крепления бачка системы гидроусилителя рулевого управления.
Отличия от предыдущей модели
Конструкторское бюро учло пожелания покупателей и постаралось полностью решить проблемы, которые были характерны модификации 3102.
В результате автомобиль приобрел целый ряд новых функций:
Было использовано бесконтактное зажигание, из-за чего электропроводка на ГАЗ 3110 значительно изменилась, особенно сильно изменения коснулись подкапотного пространства. Кроме того, были использованы и усовершенствованы контакты на электроприборах, так как более мощные импульсы в системы стали причиной выгорания узлов старого образца.
Все источники потребления энергии в Волге, в сравнении с 21-й моделью система сильно видоизменилась
- Обогрев заднего стекла теперь мог работать в двух режимах, что позволяло обеспечивать хорошую видимость в различных внешних условиях.
- Проблема замерзания форсунок стеклоомывателя была решена добавлением в конструкцию подогрева, теперь система работала даже при очень низких температурах.
- Также был установлен корректор фар, управление которым осуществлялось посредством электропривода.
- Кроме того, был проведен целый ряд доработок, призванных улучшить ходовые и эксплуатационные качества модели.
Такая книга должна быть в каждом автомобиле рассматриваемой марки

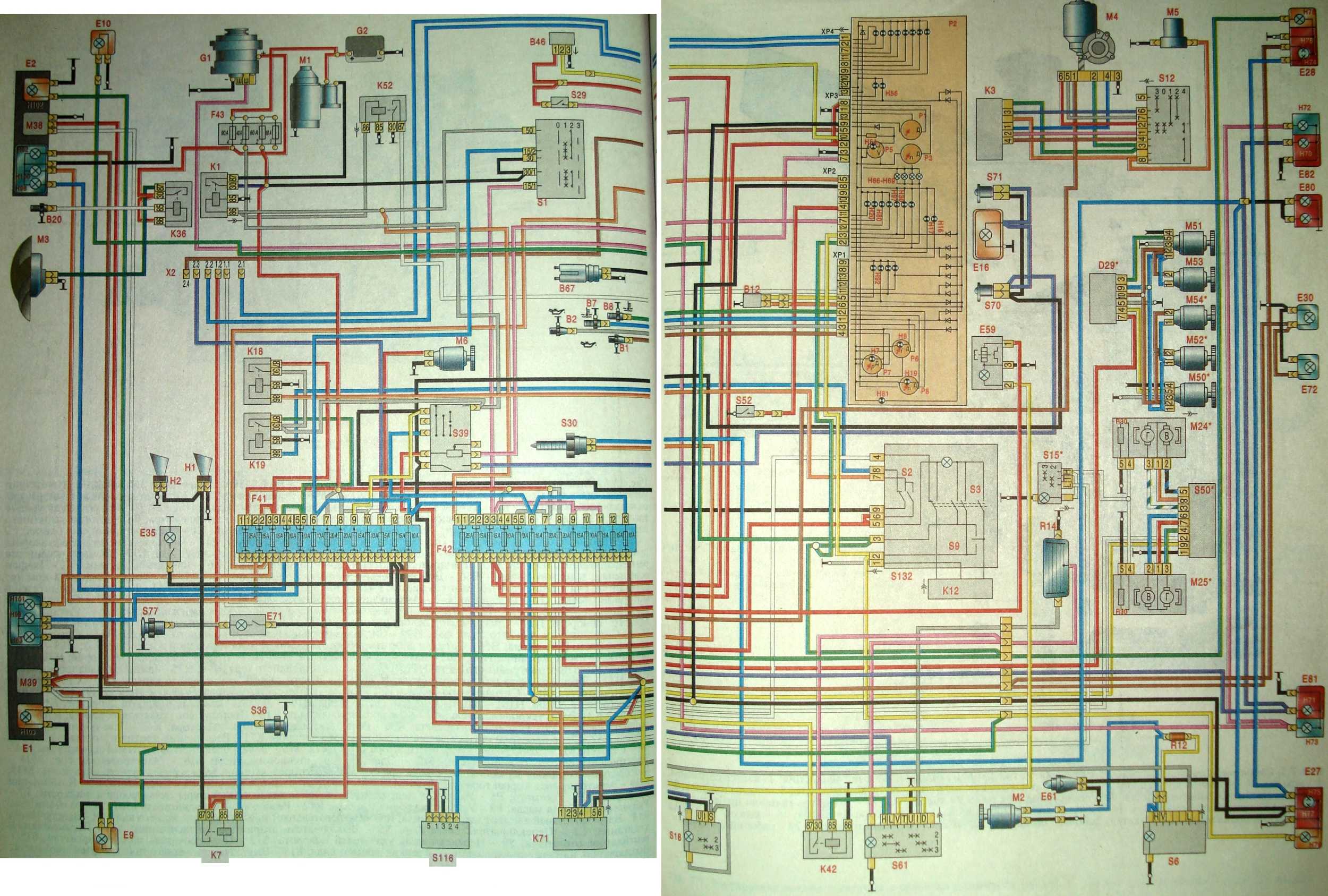

Электрические схемы ГАЗ-3110 «Волга»
Защищаемые цепи автомобиля
Плавкие предохранители правого блока
| 1 | 25 | Электровентилятор климатической установки |
| 2 | 15 | Дальний свет правой фары |
| 3 | 15 | Дальний свет левой фары, сигнализатор дальнего света фар |
| 4 | 10 | Ближний свет правой фары, электрокорректор фар |
| 5 | 10 | Ближний свет левой фары |
| 6 | 10 | Реле электровентилятора (ЗМЗ-406), реле обогрева сидений, реле сигнализатора стояночного тормоза, жиклеры стеклоомывателя |
| 7 | 20 | Резервный |
| 8 | 20 | Прикуриватель, реле звуковых сигналов, звуковые сигналы |
| 9 | 15 | Задний противотуманный свет |
| 10 | 10 | Радиооборудование (магнитола, цепи электроантенны) |
| 11 | 5 | Блок системы управления двигателем (ЗМЗ-406) |
| 12 | 15 | Подкапотная лампа, плафон вещевого ящика, плафон салона |
| 13 | 10 | Стеклоочиститель |
| 1 | 25 | Передние противотуманные фары, задний противотуманный свет |
| 2 | 15 | Электровентилятор отопителя, реле обогрева заднего стекла, обогрев заднего стекла |
| 3 | 15 | Свет заднего хода, приборы, датчик спидометра |
| 4 | 10 | Сигналы торможения, розетка переносной лампы, дополни- тельный сигнал торможения |
| 5 | 10 | Аварийная сигнализация |
| 6 | 10 | Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней |
| 7 | 20 | Обогрев заднего стекла, плафоны |
| 8 | 20 | Электроприводы наружных зеркал и блокировки дверей |
| 9 | 15 | Электробензонасос (ЗМЗ-406) |
| 10 | 10 | Блок системы управления двигателем (ЗМЗ-406) или блок ЭПХХ (ЗМЗ-402) |
| 11 | 5 | Указатели поворота, повторители, прерыватель и сигнализаторы указателей поворота |
| 12 | 15 | Обогрев сидений |
| 13 | 10 | Правые габаритные огни, освещение багажника, номерного знака, приборов, прикуривателя |
| 5А — оранжевый | 10А — красный | 15А — голубой | 20А — желтый | 25А — белый |
Под капотом, на левом брызговике стоит блок из двух предохранителей на 30А и 60А.
30А — защита цепь электровентилятора охлаждения, 60А — все остальные цепи, кроме стартера. Но контакты реле стартера защищены. См. схему.
Важность схем
Понять какую принципиальную важность имеет электросхема Газель 405 можно просто исходя из того насколько часто приходится чинить этот автомобиль. Ведь, как правило, покупается он не для личных нужд, а как коммерческая машина. Это означает, что ездит он каждый день
Еще нужно делать поправку на то в каких условиях ездят Газели, и как их обычно эксплуатируют:
Это означает, что ездит он каждый день. Еще нужно делать поправку на то в каких условиях ездят Газели, и как их обычно эксплуатируют:
- Подверженность природным условиям (нарушение изоляции проводов, короткие замыкания).
- Низкое качество сборки (дешевые и плохие провода, которые не служат долго).
- Плохое топливо, которое пагубно влияет на электрические составляющее зажигания и впрыска.
И только воспользовавшись схемой электрооборудования можно разобраться в том, где находится какой прибор и какие провода к нему подходят.
Описание и расположение индикаторов и приборов на панели
Следует учитывать, что существует два варианта панелей для ГАЗ 3110. Первый вариант оказался не слишком удачным: индикаторы плохо видно в темноте и они не так информативны, как щитки современных автомобилей. Зато нового образца панель приборов полностью соответствует требованиям обычного водителя и позволяет держать под контролем состояние всех основных систем
Именно на расположенных на ней значках и будет остановлено основное внимание, ведь менять свою панель имеет смысл только на современную
Основные индикаторы
Ниже приведены основные индикаторы, которые вы можете найти на модели щитка приборов ГАЗ 31105 и других представительниц данного модельного ряда.
- Вольтметр. Его задача – показывать вам напряжение в бортовой сети.
- Лампа системы управления двигателем.
- Резерв/индикатор АБС при ее наличии.
- «Stop». Сигнализирует о неисправности, движение с которой запрещено.
- Левый указатель поворота.
- Аварийный уровень падения ТЖ.
- Одометр (показывает общий пробег машины).
- Спидометр (демонстрирует скорость движения).
- Индикатор стояночного тормоза, загорается, когда зажигание включено, а рычаг поднят.
- Правый указатель поворота.
- Резерв.
- Индикатор непристегнутых ремней (есть не на всех моделях).
- Индикатор аварийного падения масла. Также может быть расположен под номером 18.
- Резерв.
- Индикатор количества топлива. Деления 0 (пустой бак), ½ (половина бака), 1 (полный бак).
- Резерв топлива, загорается, когда его меньше 8 литров.
- Индикатор давления масла.
- Тоже что 13.
- Подогрев сидений.
- Температура ОЖ.
- Лампа габаритного света.
- Перегрев ОЖ.
- Индикатор дальнего света.
- Кнопка обнуления суточного пробега.
- Определитель суточного пробега.
- Тахометр. Определяет частоту вращения коленчатого вала.
- Лампа разряда аккумулятора.
Перечисленные выше индикаторы вы найдете на панели практически любой модели из 31 серии автомобилей «Волга».

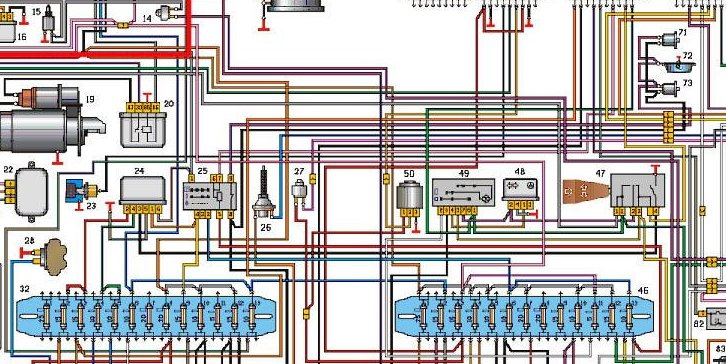

7.11. Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062
| 1 – указатель поворота | 46 – комбинация приборов |
| 2 – фара | 47 – спидометр |
| 3 – противотуманная фара | 48 – тахометр |
| 4 – звуковой сигнал | 49 – вольтметр |
| 5 – боковой повторитель |
50 – контрольная лампа разряда аккумуляторной батареи |
| 6 – замок зажигания | 51 – лампа подсветки приборов |
| 7 – блок предохранителей в моторном отсеке | 52 – контрольная лампа правого поворота |
| 8 – генератор | 53 – контрольная лампа левого поворота |
| 9 – штепсельная розетка | 54 – контрольная лампа стояночного тормоза |
| 10 – подкапотная лампа | 55 – контрольная лампа обогрева сидений |
| 11 – аккумуляторная батарея | 56 – контрольная лампа габаритного света |
| 12 – датчик включения электровентилятора | 57 – контрольная лампа дальнего света фар |
| 13 – электровентилятор |
58 – контрольная лампа падения уровня тормозной жидкости |
| 14 – реле звукового сигнала | 59 – контрольная лампа КМСУД |
| 15 – левый блок предохранителей | 60 – указатель температуры охлаждающей жидкости |
| 16 – выключатель звукового сигнала | 61 – указатель уровня топлива |
| 17 – датчик падения уровня тормозной жидкости | 62 – контрольная лампа резерва топлива |
| 18 – реле включения фар |
63 – контрольная лампа перегрева охлаждающей жидкости |
| 19 – стартер | 64 – указатель давления масла |
| 20 – реле стартера |
65 – контрольная лампа аварийного падения давления масла |
| 21 – центральный переключатель света | 66 – дублирующая контрольная лампа |
| 22 – выключатель сигнала торможения | 67 – выключатель плафона передней двери |
| 23 – выключатель света заднего хода | 68 – плафон освещения салона |
| 24 – переключатель стеклоочистителя | 69 – выключатель плафона задней двери |
| 25 – электронасос стеклоомывателя |
70 – прерыватель контрольной лампы стояночного тормоза |
| 26 – электродвигатель стеклоочистителя |
71 – выключатель контрольной лампы стояночного тормоза |
| 27 – реле стеклоочистителя | 72 – фонарь освещения багажного отделения |
| 28 – реле электровентилятора | 73 – элемент обогрева заднего стекла |
| 29 – радиоприемник | 74 – выключатель обогрева жиклеров стеклоомывателя |
| 30 – электродвигатель антенны | 75 – реле обогрева сидений |
| 31 – переключатель антенны | 76 – выключатель обогрева сидений |
| 32 – лампа освещения вещевого ящика | 77 – элементы обогрева сидений |
|
33 – выключатель лампы освещения вещевого ящика |
78 – датчик контрольной лампы перегрева охлаждающей жидкости |
| 34 – реле противотуманных фар |
79 – датчик указателя температуры охлаждающей жидкости |
| 35 – выключатель противотуманных фар |
80 – датчик контрольной лампы аварийного падения давления масла |
|
36 – выключатель ламп заднего противотуманного света |
81 – датчик указателя давления масла |
| 37 – реле обогрева заднего стекла | 82 – топливный насос |
| 38 – переключатель обогрева заднего стекла | 83 – датчик указателя уровня топлива |
| 39 – переключатель вентилятора отопителя |
84 – выключатель системы диагностики контрольных ламп комбинации приборов |
| 40 – прикуриватель | 85 – жиклеры стеклоомывателя с электрообогревом |
| 41 – правый блок предохранителей | 86 – задний фонарь на крыле |
| 42 – датчик спидометра | 87 – задний фонарь на крышке багажного отделения |
| 43 – выключатель аварийной сигнализации | 88 – дополнительный сигнал торможения |
| 44 – реле-прерыватель указателей поворота | 89 – фонарь освещения номерного знака |
| 45 – переключатель указателей поворота | 90 – электродвигатель вентилятора отопителя |
Типы двигателей
Если вы решили провести какие-либо работы своими руками, то опять же самым простым вариантом является инструкция, в которой будут все необходимые схемы. Но их там может быть несколько, и они зависят от варианта установленного двигателя.

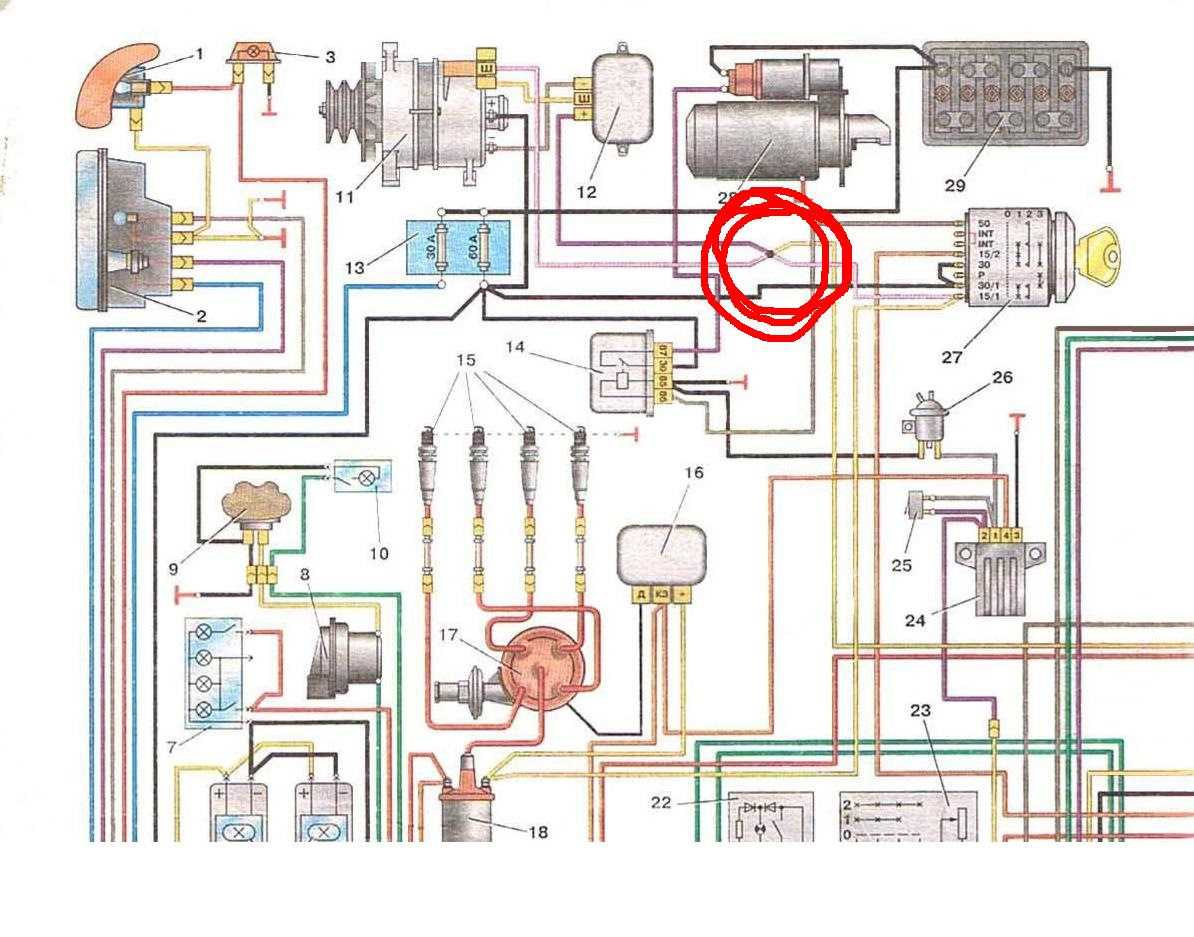

Карбюратор
Самый простой вариант, который устанавливался с самого начала и какое-то время был единственным возможным.
- Использовалась модификация ЗМЗ-402 двигатель объемом 2.4 литра.
- Существовало две модификации, одна предназначалась для работы на бензине с октановым числом 92, а вторая – 76. Но следует отметить, что и тот, и другой вариант не отличались экономичностью, поэтому многие автовладельцы настраивали агрегаты именно под 76-й бензин.
- Главным преимуществом этой модификации можно считать относительную простоту и высокую ремонтопригодность.
Инжектор ЗМЗ 406.2
Наличие электронного блока управления (ЭБУ), регулирующего впрыск топлива и повышающего рабочие параметры агрегата.
- Электронный коммутатор и две катушки зажигания обеспечивали более стабильную и четкую работу системы.

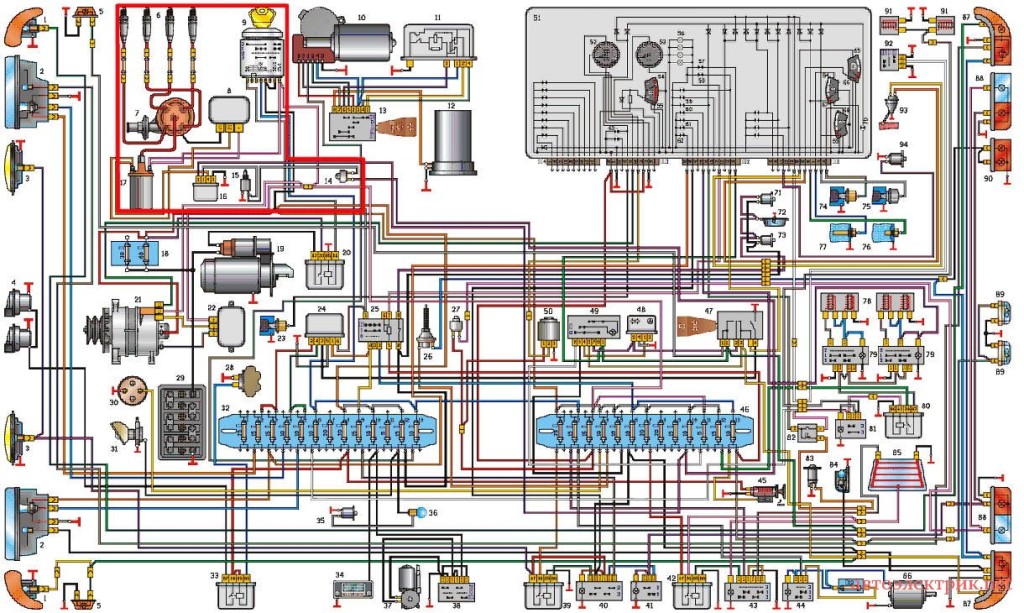

- Естественно, проводка ГАЗ 3110 на инжектор значительно отличается от карбюраторной. Наличие множества новых электронных блоков позволяет не только регулировать работу системы, но и при необходимости считывать коды ошибок, что очень удобно. В целом схема электропроводки ГАЗ 3110 на инжектор показана на фото ниже, это более сложный и современный вариант.
Инжектор Даймлер-Крайслер
Этот вариант появился в 2004 году как попытка коренной модернизации, конечно, он отличался от предыдущих, причем изменилась не только схема проводки ГАЗ 31105 (так называется модель).
- Электронная педаль газа.
- Блок управления электростеклоподъемниками со стороны водителя.
- Усовершенствованная панель приборов современного типа.
- Наличие кондиционера.
- Новые элементы освещения спереди и сзади.

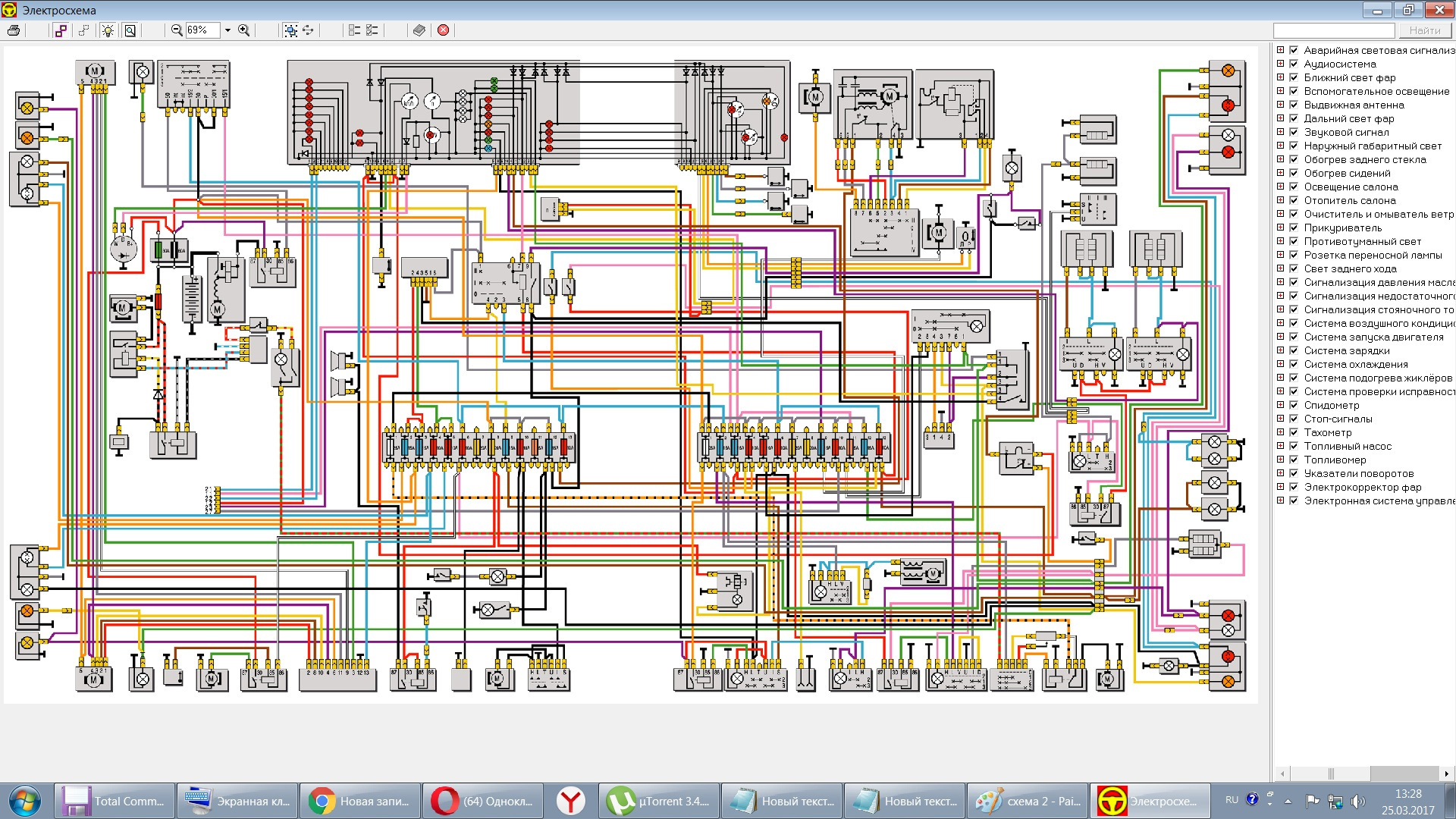

Мотор 2.4 DOHC придал автомобилю отличные динамические характеристики, но в целом модель заметно уступала конкурентам, поэтому вскоре и этот проект прекратил существование. Ниже приведена схема электропроводки ГАЗ 31105, как вы можете убедиться, она самая сложная из всех, что неудивительно, учитывая все новшества, которые были добавлены. Схема модели с двигателем Даймлер-Крайслер
