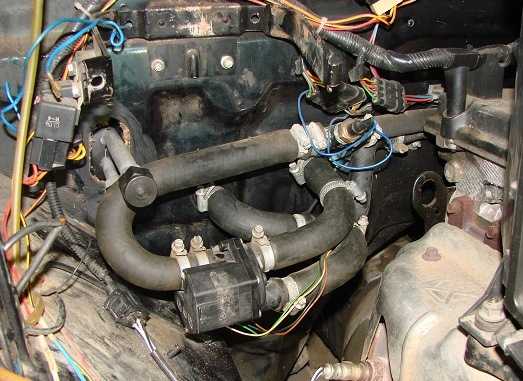

Как правильно подключить печку на газели 406

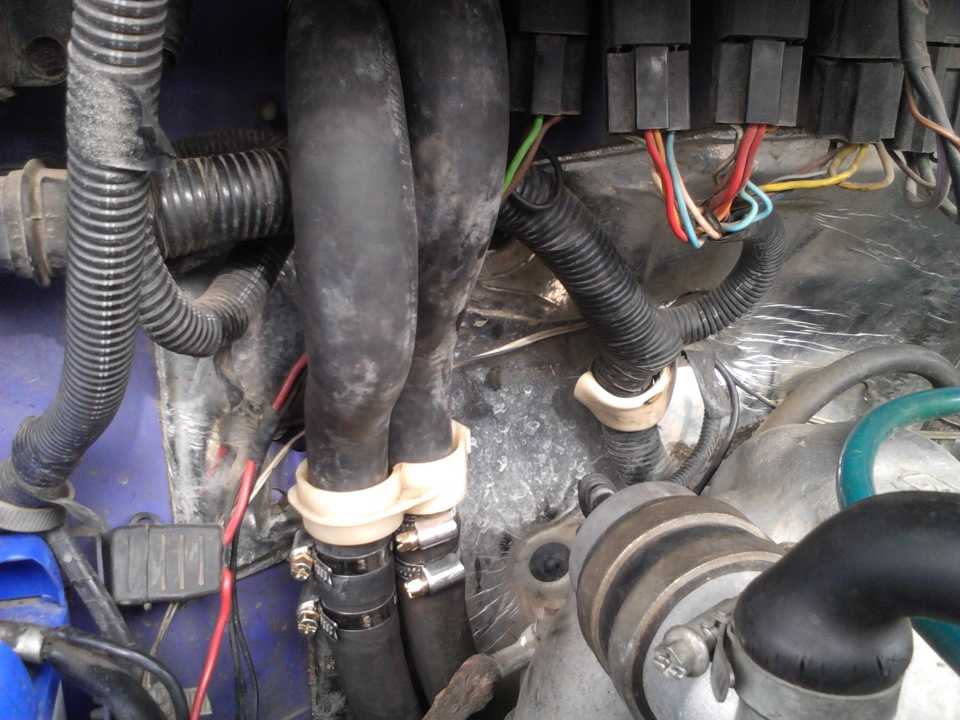

Силиконовые шланги

Собственно главный аргумент в пользу силиконовых шлангов — они не дубеют ни на морозе, ни от перегрева. Необходимые
шланги были заказаны с Китая. Также заказал уголки на 16 из силикона, так как рассматривал вариант установки в салон
второго радиатора, но впоследствии от этой идеи отказался. Также за компанию решил убрать кран, так как он мешал
установить стандартный штатный бачок омывателя на 5л. Для этого пришлось изготовить хитрый кронштейн для укосины.
Сперва изготовил из кусков стали, но резьба там получалась впритык к сварным швам и нарезать резьбу по нормальному
не получалось, так что приварил готовые гайки к пластине. Гайки оторваны от усилителя переднего бампера:

На входе в фильтр штуцер на 18, на выходе — на 16.

Перед прикреплением фильтра к кронштейну обмотал фильтр фум-лентой с целью теплоизоляции. Прикрепил примотав большим числом
витков медной проволоки. Сперва хотел скрепить хомутами, но не смог подобрать удачной конструкции:

После обмотку сверху проволоку покрыл клеем момент, как для защиты от коррозии, так и для защиты от разматывания:

Прикрепил кронштейн к укосине через имевшиеся отверстия, правда их пришлось слегка рассверлить до 7 мм. Болты на 8,
затянуты динамометрическим ключом усилием в 2 кг :

При желании до сливной пробки добраться можно:

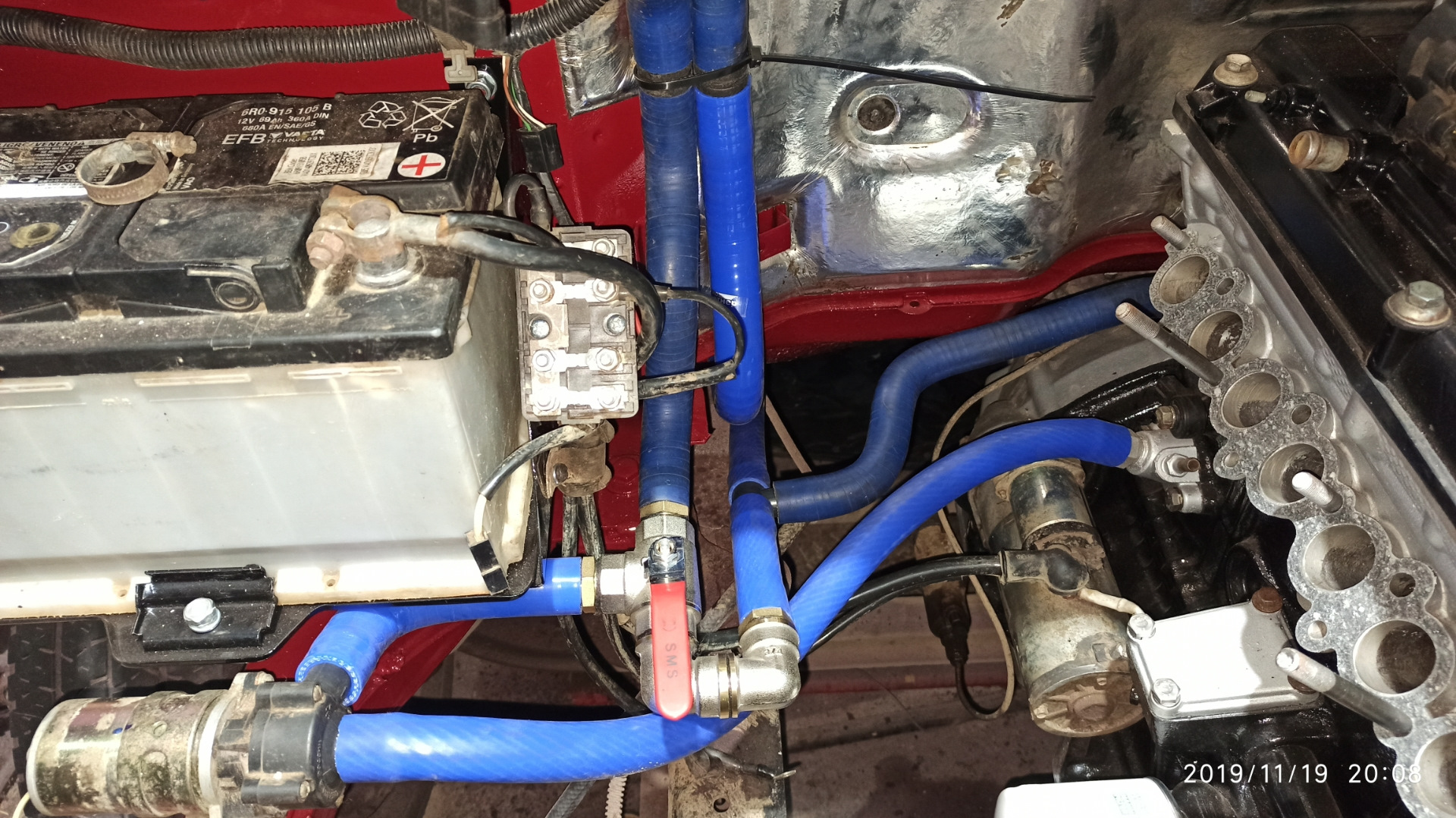

Все шланги печки теперь силикон:

По результатам испытаний — хуже не стало точно. Отчасти может стать слегка теплее зимой, так как силикон
должен хуже проводить тепло. За счёт удаления крана меньше тепла будет рассеиваться впустую.

Снимать панель или нет

Отыскать руководство по эксплуатации для автомобиля ГАЗ 3110 не сложно даже в наше время. С его помощью можно выполнить ряд ремонтно-восстановительных работ, поменять множество деталей и узлов в сборе.

Если изучить это руководство, там вы найдёте и мануал о том, как выполняется замена радиатора отопителя в составе штатной печки ГАЗ 3110. Но основная проблема заключается в необходимости снимать всю панель в салоне. Задачу нельзя считать невыполнимой, но она требует много времени, усилий и стараний.

Ещё больше проблем и вопросов вызывает обратная сборка панели после замены радиатора. Кто-то неправильно выставляет зазоры, другие путают местами провода, патрубки и пр. В итоге появляются заметные и ощутимые проблемы с работой отопителя, обдув функционирует неправильно и пр.

Учитывая потенциальные сложности, многие даже не решаются самостоятельно поменять печной радиатор. Они обращаются за помощью в автосервисы, платят большие деньги и получают свою Волгу с уже заменённым радиатором.

Но если знать о нюансах замены, которая не требует снятия панели, можно сэкономить солидную сумму денег и провести работы своими руками. Замена без снятия панели объективно лучше и предпочтительнее схемы, предлагаемой в руководстве по эксплуатации и ремонту автомобилей ГАЗ 3110.

Демонтаж панели в ГАЗ-3110

Снятие отопителя

Снятие или замена печки «Крайслера» выполняется ключами на 10, 8, 13 и крестовой отвёрткой. Схема действий следующая:

снять аккумуляторную клемму с батареи;
слить антифриз в специальную ёмкость (можно использовать для этого старый таз). Слитая жидкость отстоится за время ремонта Волги 31105, затем её можно будет залить в систему снова, но рекомендуется купить новую жидкость

Важно! Замену охлаждающей жидкости автомобиля следует производить не реже одного раза в два года или каждые 30-40 тысяч пробега.
снять панель приборов. Если не требуется полной разборки, можно просто отодвинуть панель в сторону;
нижнюю планку радиатора отопления снять и отсоединить двигатель отопителя, выдернув штекер;
открутить две гайки и снять корпус распределителя воздуха;
тяга, рычаги и заслонка снимаются с системы. О том, как поставить радиатор печки от 3110 на 31105 и о том, как сделать фильтр радиатора печки на волгу и так, что было на моём газ 31105 перестала работать печка, как это обычно бывает, к самым

Механизм установлен на клёпках, поэтому вполне возможно, что придётся купить новый;

О том, как поставить радиатор печки от 3110 на 31105 и о том, как сделать фильтр радиатора печки на волгу и так, что было на моём газ 31105 перестала работать печка, как это обычно бывает, к самым. Механизм установлен на клёпках, поэтому вполне возможно, что придётся купить новый;

Радиатор отопления ГАЗ 31105

Схема установка печи выполняется в обратном порядке.

Усовершенствование стационарной печки

Учитывая перечисленные неудобства, многие владельцы «Волга» ГАЗ – 3110 предпочитают не ставить дополнительный отопительный агрегат, а произвести улучшение стационарной печки.

Установка дополнительной помпы

Установка дополнительной помпы на систему охлаждения двигателя, помогает улучшить эффективность прокачки охлаждающей жидкости, а значит, и сделать более эффективным отопление салона автомобиля. Для проведения этих работ вам нужно будет приобрести помпу. Это могут быть совершенно разные варианты – от китайской помпы до насоса от «Газели». Соединительные шланги можно оставить прежнего сечения. Подключать помпу необходимо на вход печки. Это делается для того чтобы насос вытягивал охлаждающую жидкость из радиатора, в обратном случае, при закрытом кранике давление может критически повысится и радиатор может потечь. Затем нужно установить дополнительные реле 30А для снижения нагрузки на кнопку потребления помпы – 5А. Провода можно не протягивать в салон, а запитать их от разъема обогрева форсунок омывателя – одна кнопка, но две функции.

Установка дополнительного радиатора

Некоторые автомобилисты советуют установить на Волгу дополнительный радиатор, что сильно повысит температуру в салоне авто. Что бы самостоятельно проделать данную работу вам нужно:

Снимаем жабо в районе дворников, которое находится под капотом.
Демонтируем заслонку.
Устанавливаем дополнительный радиатор параллельно основному.
Дополнительный радиатор должен стоять на небольшом подиуме. Это заставит радиатор всасывать воздух сверху, а не снизу, и только затем отправит его на вентилятор.
Уплотняем его снизу, чтобы избежать подсоса холодного воздуха снизу.
Подключаем шланги и крепим их при помощи хомутов. Подключение можно провести к штатным при помощи тройников или сделав разрез в старом шланге и вставив туда тройник.
Находим шланг прямой подачи к основному радиатору, разрезаем его и устанавливаем в это место дополнительный краник. Он нужен будет для отключения отопления летом.
Подкладываем снизу фольгированный изолон. Это будет препятствовать перегреву металлической панели.
Закрываем отверстие для рециркуляции.
Проклеиваем все по периметру поролоном.
Устанавливаем жабо на место и проверяем качество своей работы.

Установка дополнительного резистора

Автомобилисты, у которых в салоне стоит печка старого образца, часто отмечают, что скоростей на вентиляторе для комфортного самочувствия, явно не хватает. С этой целью они довольно часто предпочитают поставить дополнительный резистор отопителя ГАЗ-3110. Для умельцев это совершенно несложная работа. Нам понадобятся:

Переключатель для вентилятора отопительного радиатора.
Добавочный резистор.
Клеммы «мама» – 8 стандартных, 3 маленьких. Одна – «папа».
Провода.

В том месте, где стояло старое сопротивление, нужно немного расширить прежнее гнездо и поставить туда скобу под саморез и устанавливаем на это место резистор.

Если вас не устраивает ваша печка на «Волге», всегда можно найти максимально подходящий вам вариант доработки отопительной системы автомобиля.

Технические характеристики 402 двигателя

Модернизируя силовую установку, перед конструкторами стояла задача улучшить показатели надёжности. Поскольку о мощности и приёмистости речь не шла, то двигатель претерпел минимальные изменения.

Остов мотора:

Технические показатели мотора ЗМЗ-402:

Показатель:	Значение:
Сборка мотора налажена	Заволжский завод моторов
Мотор выпускается с момента	1981-2006
Сырьё остова мотора	алюминий
Питание мотора	карбюратор
Охлаждение мотора	Жидкость, замкнутый контур с вентиляцией
Число и расположение камер мотора	Четыре, ряд
Порядок работы камер мотора	«один – два – четыре – три»
Перепускных вентилей на камеру, (шт.)	2
Сечение камеры мотора, (мм.)	92
Перемещение вытеснителя мотора, (мм.)	92
Компрессия мотора	8,2/6,7 (4021.10 и 4025.10)
Суммарный объём камер мотора, (л.)	2,445
Мощь мотора, (лошадей/мин-1)	100/4500 90/4500 (4021.10 и 4025.10)
Импульс мотора, (Нм.)	182/2500 172/2500 (4021.10 и 4025.10)
Зазор клапанов 402 двигатель, (мм.)	0,4
Горючее, вид	АИ-92/А-76(4021.10 и 4025.10)
Соответствие стандарту мотора, (Евро.)	«0»
Вес базового мотора, (кг.)	181/184 («Газель»)
Расход «город», (л/сотню км.)	13,5
Система смазки мотора	Напор + брызги + пар
Масло мотора, марка	5(10,15)W-30(40)
Утрата смазки мотором, (гр./1000 км.)	Менее «ста»
Объём масла в двигателе, (л.)	6
Смена смазки в моторе, (км.)	10000
Работа мотора при температуре, (°С)	90
Запас прочности мотора, (км.)	200000
Использование мотора	2410, 3110, «Газель», «Соболь» и др.

Зажигание ЗМЗ-4022.10:

Инструменты и материалы

Для замены старого радиатора печки вам потребуется не только новый элемент, но также и определённый набор инструментов и вспомогательных материалов.

Но искать какие-то особые инструменты или профессиональные приспособления не придётся. Подходящий набор состоит из:

набора гаечных ключей различных размеров;
плоскогубцев;
молотка;
кусачек;
плоской отвёртки;
крестовой отвёртки;
ёмкости примерно на 10 литров, но не меньше;
приборов для лучшего освещения;
ветоши и пр.

Всё необходимое с лёгкостью можно найти в гараже любого автолюбителя, который хотя бы периодически выполняет простейшие работы по ремонту и обслуживанию своего автомобиля

И не важно, будет это ГАЗ 3110 или какая-то современная иномарка

Проверка рабочего состояния блока управления и самостоятельный поиск неисправности

Ещё одна проблема, с которой сталкиваются владельцы, – это дуновение горячего воздуха в течение нескольких секунд после включения, а потом происходит смена на холодный поток. Причём, это проявляется постоянно.

На ГАЗ-31105 с двигателем «Крайслер» установлена не обычная печка, а электронная система климат-контроля, т. е. управлением температурным режимом в автомобиле занимается электроника.

Схема регулирования несколько индивидуальна. Замена радиатора печки газ 31105 в спб. Замена радиатора. Замена радиатора печки на калине (два способа). Для того чтобы сменить режим из холодного на тёплый или наоборот, нужно левый регулятор провернуть до упора, после этого выставить нужный режим. Далее управление климатом внутри автомобиля возьмёт на себя компьютер. Волга газ 31105 быстрая замена радиатора печки -. Он подаёт сигнал на заслонку и вентилятор, которая пропускает воздух через радиатор, и открывает кран.

Крепление вентилятора вод капотом ГАЗ 31105

Снимаем ручки блока управления и, растянув фиксаторы, вынимаем его. Разбираем его корпус и внимательно осматриваем блок и микросхему. В любом случае датчик будет покрыт толстым слоем пыли и нагара. Эти элементы являются токопроводящими материалами и вполне могут быть одним из клопов, которых мы ищем. Ещё один вариант короткого замыкания – головки винтиков. Они перекрывают токопроводящие дорожки и тем самым замыкают их

Теперь внимание на вентилятор, датчик и патрубки, которые идут на кран, – между ними обнаруживаем зазоры. Каким воздухом обдувается датчик неизвестно, а значит, неизвестно, какую температуру он замеряет.
Схема и датчик промываются спиртом, неизолированные ножки транзисторов и провода можно покрыть обычным лаком (своеобразная изоляция). Колхозим радиатор печки на газ 31105 — блог

Отворачиваем винты и подкладываем под головки бумажные прокладки. На вентилятор, патрубки воздухозаборника и плату клеим прокладки из двухстороннего скотча. Замена радиатора печки лада калина. Это сделает забор воздуха без посторонних подсосов.

Колхозим радиатор печки на газ 31105 — блог. Отворачиваем винты и подкладываем под головки бумажные прокладки. На вентилятор, патрубки воздухозаборника и плату клеим прокладки из двухстороннего скотча. Замена радиатора печки лада калина. Это сделает забор воздуха без посторонних подсосов.

Особенности функционирования системы охлаждения Газель

Именно печка является одной из ключевых частей системы охлаждения не только газели, но и любого другого транспортного средства. Когда работает любой двигатель, это сопровождается выделением большого объёма тепла. Сгорает топливо и трутся друг от друга металлические поверхности. Если не отводить тепло, то произойдёт перегрев и очень быстрый выход из строя целых узлов мотора.

По этой причине в системе охлаждения предусмотрены сразу 2 контура, которые называют большим и малым кругом. Пока охлаждающая рабочая жидкость не нагрелась, она проходит по малому кругу, а в нагретом состоянии — по большому. В этом случае происходит включение термостата, который распределяет потоки. Именно так автомобильный мотор не перегревается, но и быстро набирает рабочую температуру. Полученное тепло используется для нагрева салона зимой, а летом просто выводится наружу в атмосферу.

Опытные водители хорошо знают, как устроена печка на Газели, а потому понимают и важность своевременного устранения неисправностей. Устройство её аналогично принципу всех других транспортных средств, работающих с жидкостным охлаждением

Для этого предусмотрен радиатор, а также большие и малые круги, по которым беспрерывно циркулирует антифриз. Разница состоит только в том, открыт либо закрыт в данную минуту термостат.

Как снять печку ГАЗ 3110

Снятие печки ГАЗ 3110 — процесс длительный и трудоёмкий, а, кроме того, подразумевающий снятие панели, из-за чего многие автолюбители предпочитают с ним не связываться.

К счастью, для замены печки необязательно снимать панель полностью — достаточно её немного отодвинуть.

Какие инструменты нужны

Чтобы снять печку ГАЗ 3110, хватит обычного набора инструментов, который наверняка найдётся в гараже каждого автолюбителя.

В частности, понадобятся:

два ключа на «10»;
ключ на «13»;
шлицевая отвёртка.

А также могут пригодиться крестовая отвёртка, кусачки, плоскогубцы и молоток.

Кроме того, пригодится ветошь и ёмкость объёмом не менее 10 литров.

Как снять печку ГАЗ 3110, не снимая панели

Производить снятие печки с автомобиля ГАЗ 3110 следует в светлом, защищённом от влаги месте, например, в гараже или на даче под навесом.

И также стоит отметить, что производить снятие печки с «Волги» в одиночку достаточно проблематично, поэтому лучше пригласить кого-нибудь помочь вам.

Первое, что необходимо сделать, приступая к демонтажу печки, — снять минусовую клемму аккумулятора.

Так производится обесточивание всех электронных компонентов автомобиля, а значит, при работе вас не ударит током.

На первом этапе потребует произвести ряд манипуляций под капотом автомобиля.

Необходимо слить охлаждающую жидкость. Для этого следует ослабить хомуты на патрубках, ведущих к радиатору. Жидкость сливается в заранее подготовленную ёмкость.
Далее нужно снять кран печки. Для этого откручиваются гайки крепления и снимается кран со шпилек.

Следующий этап работ производится со стороны салона.

Отодвигается торпеду. Для этого обычно снимают пепельницу и прикуриватель, удаляют облицовку рулевой колонки и откручивают крепление торпеды, которое состоит из двух болтов и шести саморезов.
Если в вашем автомобиле имеется нижняя декоративная панель отопителя, то её также необходимо снять.
Затем нужно отсоединить моторчик вентилятора печки. Сначала следует отсоединить разъём самого моторчика, а затем два разъёма резистора.
Следующий этап — снятие верхнего распределителя воздушных потоков. Для этого придётся открутить две гайки и отжать защёлки.
Потом необходимо отсоединить от консоли рычаги и тяги приводов краника и заслонок печки, а также тягу от заслонки воздухозаборника.

После этих манипуляций вновь нужно переместиться к капоту.

Ослабив хомуты, отсоединить шланги от радиатора и снять прокладки с патрубков.
Открутить гайки, которыми корпус печки крепится к кузову и воздухозаборнику

Действовать нужно максимально аккуратно, потому что на этом этапе работ особенно легко повредить радиатор.

Наконец, осторожно опустить правый край корпуса и потянуть печку на себя.

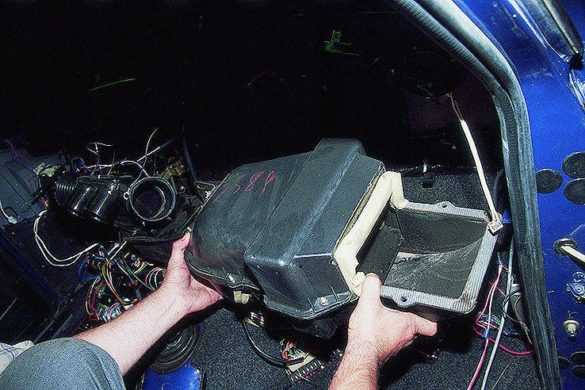

Финальный этап работы — снимаем отопитель

Видео: замена печки своими руками

Благодаря описанным ранее манипуляциям можно заменить печку или вышедшие из строя детали, тем самым обеспечив в машине комфортные условия для водителя и пассажиров на долгое время.

Устройство печки ГАЗ 3110

Печка любого автомобиля — это устройство для обогрева салона. На ГАЗ 3110 устанавливается довольно-таки простой механизм, который позволяет не только прогревать воздух в салоне, но и регулировать температурный режим и интенсивность обогрева.

Конструктивно печка состоит из следующих компонентов:

патрубка подвода охлаждающей жидкости;

патрубка вывода охлаждающей жидкости;

От работоспособности каждого мелкого элемента будет зависеть выполнение печкой своих функций

Если смотреть на печку изнутри (то есть с сиденья водителя автомобиля), то нельзя увидеть все составляющие её части. Сразу же за панелью управления монтируется небольшой радиатор, к которому присоединяются два патрубка для циркуляции тосола.

Когда мотор нагревается до рабочей температуры, печка может начать свой теплообмен. Тосол понижает температуру двигателя, отводя от него излишки тепла. Нагревшийся тосол по патрубкам поступает в радиатор печки, который может нагреваться как обычная батарея.

В это же время лопасти вентилятора впускают в радиатор потоки свежего воздуха. Соответственно, вновь осуществляется теплообмен. Освободившееся тепло поступает через радиатор в печку, а из неё — в салон.

На ГАЗ 3110 печка выполняет роль и дополнительного радиатора охлаждения. Так, если машина не прогрета, то при запуске печки осуществляется вторичное охлаждение системы. Это приводит к тому, что повышается влажность воздуха в салоне, из-за чего быстрее появляется ржавчина на радиаторе, а мотор долго не может набрать рабочую температуру. Поэтому печку целесообразно пускать только после тщательного прогревания силового агрегата.

Небольшое устройство радиатора предназначено для упрощения работы системы охлаждения

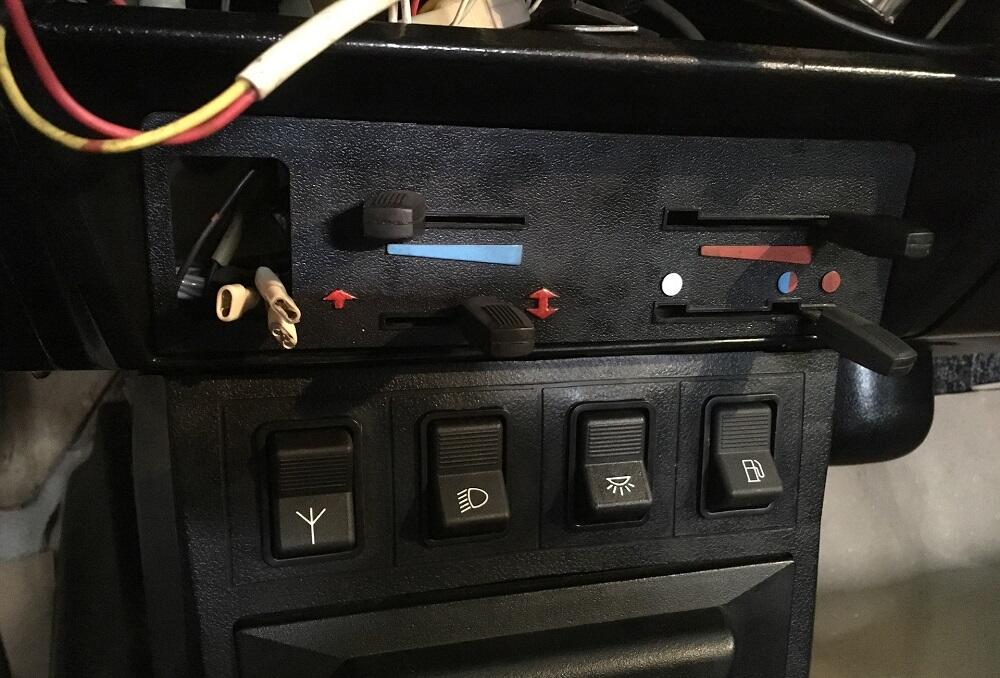

Блок управления печкой

Для удобства управления щиток печки находится на панели управления. На щиток вынесены две рукоятки:

Рычажок управления фокусировки воздушных потоков. Если он стоит в крайнем левом положении, то воздух будет выдаваться только через сопло на лобовое стекло и через боковые воздуховоды в салон. Если поставить рычажок в среднее положение, то поток направляется на лобовое стекло и на передние двери. В самом правом положении рычажка воздух будет направлен на ноги водителя и переднего пассажира.

Рукоятка управления краном печки. Она имеет всего два положения — крайнее левое полностью перекрывает подачу тепла в салон, а крайнее правое позволяет направлять максимально горячий воздух внутрь автомобиля.

Для удобства водителя на блоке управления печкой предусмотрено всего две рукоятки

Автовладельцы ГАЗ 3110 давно выработали своего рода порядок пользования печкой. Дело в том, что в разных ситуациях рекомендуется открывать рычажок и кран в разных позициях:

если запотели стёкла, необходимо до конца открыть кран печки, а рычажок управления воздухом установить в среднем положении; после чего на полную мощность включить вентилятор;

зимой для быстрого обогрева салона рекомендуется обе рукоятки зафиксировать в крайнем правом положении после прогрева двигателя;

вентиляцию воздуха в салоне можно организовать при закрытии крана печки и открытии рычажка в правом положении.

Роль резистора в обогреве салона

На печке ГАЗ 3110 устанавливается всего один резистор, хотя некоторые автолюбители, пытаясь получить от обогревателя максимальную продуктивность, монтируют сразу два устройства переменного тока.

Резистор располагается прямо под самой панелью печки: это необходимо для полноценной работы при обогреве. Именно это устройство обеспечивает силу подачи воздушного потока и контролирует его температурный режим. Если резистор по каким-либо причинам выходит из строя, то водитель не сможет регулировать работу печки.

Внешне резистор выглядит как небольшая плата с подключённым шлейфом проводов

Принцип действия

Выше уже было рассмотрено, как устроена система охлаждения инжекторного ЗМЗ-406. Но познакомиться подробнее с принципом работы все-таки не будет лишним.

Камеры сгорания окружены рубашкой, по которой проходит тосол, антифриз или вода. Все эти жидкости отбирают тепло и переносят его к радиатору, откуда тепло передается в атмосферу. Жидкость в процессе работы постоянно циркулирует и тем самым поддерживает оптимальную температуру мотора. Тосол, антифриз и вода при работе образуют накипь, которая может серьезно мешать функционированию всей системы в целом.

Вода в принципе не может быть чистой – она включает соли, различные примеси и агрессивные вещества. Когда температура повышается, все это может выпадать в осадок и образуется накипь в системе охлаждения. Антифризы накипи не образуют, но в процессе эксплуатации разлагаются. Продукты разложения не лучшим образом виляют на механизмы.

Система зажигания

На первом месте среди неполадок стоит окисление контактов в системе. Следствием этого является разрыв сети и отказ в работе двигателя.

Руками провод держать опасно, укрепите его подручными сухими материалами (лучше деревянными). При проворачивании двигателя стартером должна проскакивать искра. Если ее нет, найдите неисправность в цепях низкого или высокого напряжения. Делать это лучше с помощью специальных приборов (вольтметра, омметра, специального стробоскопа). При их отсутствии цепь низкого напряжения можно проверить автомобильной лампочкой. Один из ее контактов соедините проводком с массой, другой — с проверяемой точкой цепи.

В цепи высокого напряжения очистите от грязи и вытрите насухо все провода. Убедитесь в плотном контакте их концов с гнездами катушки, распределителя (для 402 двигателя) и свечами. Если где-то происходит пробой на массу, зажигание нормально работать не будет. Иногда такую неисправность легче определить в темноте (видно искрение в месте пробоя). На ГАЗ-3310 «Волга» с двигателем 402 дополнительно выньте центральный провод из крышки распределителя и проверьте его на искру (аналогично свечному).

Еще одной характерной неисправностью является плохой контакт с «массой» провода, идущего от аккумулятора. Признаками этой неполадки являются тусклый свет фар после остановки двигателя и невозможность его завести (слышен щелчок стартера, но коленчатый вал не вращается). Отсоедините провод от массы и зачистите поверхности контакта.

Когда требуется замена печки

Водители отмечают, что данная машина относится к классу холодных. Причина кроется в том, что у Волги большой салон, а двигатель является низкотемпературным. Следовательно, печка у данной машины достаточно слабая. Ещё один нюанс – конструктивные особенности отопителя, из-за которых он не способен обдувать стёкла там, где сидит водитель. Кроме того, когда печка работает, от неё исходит много лишнего шума. Это всё заставляет водителя задуматься о том, что ситуацию нужно каким-либо образом поменять.

Опытные водители утверждают, что можно самостоятельно улучшить печку Волги. Для этого выделяются несколько способов:

Установить более мощный вентилятор отопителя.
Заменить кран печки на электроклапан любой иномарки.
Установить электропомпы на выходе печки.
Заменить радиатор на сдвоенный.

Существует ещё один способ, который в некоторых ситуациях окажется крайне действенным: вместо старого радиатора установить новый, принадлежащий более современной версии автомобиля.

описание системы охлаждения на автомобиле Волга ГАЗ 31105

скачать фото на мобильник

описание автомобиля Волга ГАЗ 31105 руководство технического обслуживания и ремонта

система охлаждения двигателя ЗМЗ 406 автомобиля Волга ГАЗ 31105 Схема системы охлаждения автомобиля Волга ГАЗ 31105 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;

А — термостат закрыт; В — термостат открыт

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Система охлаждения автомобиля Волга ГАЗ 31105 состоит из насоса, радиатора двигателя, вентилятора, термостата, расширительного бачка, рубашки охлаждения (протоков в блоке и каналов в головке блока цилиндров двигателя ЗМЗ 406), соединительных шлангов и трубок, а также радиатора и крана отопителя. Насос охлаждающей жидкости — центробежного типа, установлен в передней части блока цилиндров и приводится от шкива коленчатого вала поликлиновым ремнем. Насос обеспечивает постоянный поток охлаждающей жидкости в двигателе. Тепловой режим двигателя ЗМЗ 406 задается параметрами термостата и датчика включения вентилятора радиатора. Распределением потоков жидкости управляет термостат с двумя клапанами; основным и байпасным. На холодном двигателе основной клапан закрыт, и вся охлаждающая жидкость циркулирует по малому кругу — через рубашку охлаждения блока и головки блока цилиндров, минуя радиатор двигателя и сразу возвращаясь в насос. Это ускоряет прогрев холодного двигателя. При температуре 80-84°С основной клапан термостата начинает открываться, пропуская часть жидкости по большому кругу, а байпасный клапан термостат закрывается.

При температуре 94°С основной клапан термостата открыт полностью, а байпасный закрыт и вся жидкость циркулирует через рубашку охлаждения, затем через основной клапан термостата и радиатор двигателя, образуя большой круг циркуляции. Охлаждающая жидкость, проходя через радиатор, охлаждается, отдавая часть тепла окружающему воздуху. Радиатор — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновые уплотнительные прокладки обжатием опорных пластин по фланцам бачков. На пластинах остова радиатора имеются кронштейны для крепления радиатора к кузову автомобиля ГАЗ 31105, а также для крепления кожуха вентилятора к радиатору. Вентилятор — с шестилопастной пластмассовой крыльчаткой. Приводится во вращение электродвигателем. Электродвигатель включается по команде датчика, установленного в левом бачке радиатора при температуре охлаждающей жидкости 92 °С. В малый круг системы охлаждения включен радиатор отопителя. Количество охлаждающей жидкости, проходящей через радиатор отопителя, не зависит от термостата и регулируется только краном отопителя. С 2005 г. на автомобили Волга ГАЗ 31105 устанавливается кран отопителя с пневмоприводом (см. «Система отопления и вентиляции»).

Расширительный бачок — пластмассовый, установлен на кронштейнах над вакуумным усилителем тормозов. Расширительный бачок соединен пароотводящими шлангами с патрубком левого бачка радиатора (вверху) и со штуцером в крышке корпуса термостата, а также наполнительным шлангом — с насосом через тройник, установленный в нижнем шланге радиатора. На расширительном бачке имеется метка МАХ, показывающая верхний уровень охлаждающей жидкости в расширительном бачке. Расширительный бачок закрыт резьбовой пробкой. Герметичность системы обеспечивается клапанами в пробке расширительного бачка. Выпускной клапан поддерживает избыточное давление в системе на горячем двигателе (за счет этого температура кипения жидкости повышается до 115°С и уменьшаются ее потери на испарение). Впускной клапан открывается при понижении давления в системе охлаждения (на остывающем двигателе). Система охлаждения заполнена 10,5 л незамерзающей жидкости «Тосол». Для слива охлаждающей жидкости в нижней части правого бачка радиатора выполнено сливное отверстие, закрытое резьбовой пробкой, а на левой стороне блока цилиндров предусмотрен сливной кран.

марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна! car-exotic.com
