Почему не работает спидометр на ниве шевроле: причины

Неисправности приборной панели

Приборная панель, как и хоть какой другой электрический узел, подвержен воздействию таких вредных причин, как куцее замыкание, обрыв проводов цепи питания либо информирование, неисправность 1-го из главных узлов устройства. Если для вас пришлось столкнуться с схожей неувязкой, сначала, обусловьте, какие признаки поломки подает щиток:

панель вообщем НЕ работает, но движок запускается и работает в штатном режиме;
Не пылает панель устройств «Нива-Chevrolet», но при всем этом все указатели работают (имеется подсветки)
не работает спидометр и тахометр;
НЕ работают приборы датчиков температуры и уровня горючего.

В первом случае, вероятнее всего, потерян контакт на разъемах устройств. Довольно рассоединить колодки, зачистит контакты, и все опять заработает. Схожая неисправность может подоспеют вас осенью либо зимой, когда в воздухе повышен уровень воды.

Если на автомобиле «Нива-Chevrolet» лампы панели устройств не пылают, но все ее элементы работают в штатном режиме, причину необходимо находить в проводах питания осветительных лампочек, либо в самих лампах.

Выход из строя тахометра либо спидометра также свидетельствует о обрыв в цепи питания. Так же можно сказать и при проблемах в работе датчиков уровня горючего и температуры.

Диагностика

Диагностику неисправностей начинают с отсоединения колодки проводов от жгута датчика скорости и их проверки с использованием контрольной лампочки.

Для изготовления лампочки – контрольки, необходима любая автомобильная лампа, способная работать при напряжении 12 В, и два провода длиной около 1 метра каждый. Один из проводов закрепляется на плюсовом, второй – на минусовом выводе лампы. Также в полученное устройство включают батарейку типа «Крона».

Для проведения проверки один провод контрольной лампы закрепляют на массу кузова или аккумуляторной батареи, а вторым осуществляют короткие частые касания к среднему контакту разъема ДС.

При отсутствии неисправностей на участке разъем – спидометр, стрелка последнего будет слегка подрагивать или приподниматься.

А еще интересно: Трансмиссия Нивы 2121: схема, описание, видео

Если стрелка подрагивает, ответ на вопрос, почему не работает спидометр, можно считать найденным – датчик скорости требует замены.

В случаях, когда реакцию стрелки на постукивания по центральному контакту колодки выявить не удается, необходимо произвести «прозвонку» цепи питания спидометра. Процедуру проводят при помощи мультиметра (мультитестера), или путем использования все той же лампочки — контрольки.

Если тестер в режиме «прозвонки» указывает на нарушение целостности цепи, дальнейший поиск неполадок осуществляют в этом направлении. Необходимо проверить предохранители, места соединения проводов, их целостность внутри изолирующей оплетки.

Корректировка спидометра в Москве — https://probeg-moskva.ru/glavnaya/avtomobili.html

Зону поиска можно уменьшить, постепенно «прозванивая» отдельные участки цепи. На модели 2114 и другой продукции ВАЗа, причиной отказа спидометра часто становится окисление «массовых» контактов, закрепленных на кузове автомобиля.

В случаях, когда не работает стрелка спидометра, однако данных о неисправностях электрической питающей цепи нет, делается закономерный вывод о неисправности самого прибора. Дополнительную проверку можно произвести путем временной установки заведомо исправной приборной панели.

Неисправность спидометра Шевроле Нива

Неисправность спидометра в автомобиле Шевроле Нива может возникнуть по разным причинам. В данной статье мы рассмотрим основные причины неисправности спидометра и возможные способы ее устранения.

Одной из самых распространенных причин не работающего спидометра является поломка датчика скорости. Датчик может выйти из строя из-за износа, коррозии или механического повреждения. В этом случае необходимо заменить датчик скорости на новый.

Еще одной возможной причиной неисправности спидометра может быть неисправность электрической цепи. Электрические провода могут обрываться, коротиться или плохо контактировать. Проверьте провода на наличие повреждений и исправьте их при необходимости.

Также спидометр может перестать работать из-за неисправности самого приборной панели. В этом случае может потребоваться замена или ремонт приборной панели.

Если после проверки датчика скорости, электрической цепи и приборной панели проблема не устраняется, возможно, причина неисправности спидометра кроется в программном обеспечении автомобиля. В этом случае рекомендуется обратиться к квалифицированному специалисту, который сможет произвести диагностику и ремонт программного обеспечения.

В любом случае, если спидометр перестал работать, рекомендуется обратиться к специалисту для проведения диагностики и ремонта. Неисправность спидометра может быть связана с различными причинами, и только опытный мастер сможет точно определить их и устранить.

Характеристики прибора:

Запись пробега во все сервисные блоки — увеличение пробега не определяется на ТО.
Удобная и быстрая установка.
Скорость намотки до 500 км/ч. Можно быстро увеличить пробег.
Подключение в салоне автомобиля.
Можно использовать в движении!

Самое современное устройство для накрутки пробега автомобиля для Chevrolet Niva

Прибор предназначен для самостоятельного увеличения пробега автомобиля. Не требует установки и настройки и начинает работать сразу же, после подключения к диагностическому разъему и включения зажигания. Просто подсоединить ее к разъему OBD2, который используется для диагностики и она сразу начнет свою работу

Подкрутка спидометра используется для намотки километража спидометров автомобиля Chevrolet Niva и может использоваться на нескольких автомобилях данной модели. Плюс подкрутки в том, что ее можно в любое время снять.

Инструкция крутилки спидометра

Скорость накрутки: 2000 км/ч

Подключение: Самостоятельное подключение через диагностический разъем.

Материал: Высококачественный пластик

Размеры: Длина 68 мм., Ширина 44 мм., Высота 23 мм.

Вес: 27 гр.

Питание: 12в из диагностического разъема, дополнительного подключения не требует

Устройство, инструкция, гарантийный талон, упаковка

На каждый товар распространяется гарантия 5 лет. Вы всегда сможете проконсультироваться с нашей службой поддержки по вопросу подключения и настройки купленного оборудования.

Информация о доставке

Доставка в Москве курьером. Оплата наличными после проверки. В другие регионы России, доставка Почтой России. Оплата наличными при получении.

Информация об оплате

Для жителей Москвы, Санкт-Петербурга, Симферополя, Челябинска, Новосибирска, Ростова-на-Дону, Волгограда

Оплата наличными при получении (после проверки прибора на вашем автомобиле)

Для жителей других регионов России

Оплата при получении посылки, в вашем отделении Почты России (работаем без предоплаты)

А также другим удобным для вас способом, перевод на банковскую карту, электронные деньги (Яндекс деньги Webmoney)

Самое современное устройство для накрутки пробега автомобиля для Niva Chevrolet

Прибор предназначен для самостоятельного увеличения пробега автомобиля.

Подкрутка спидометра используется для намотки километража спидометров автомобиля Niva Chevrolet и может использоваться на нескольких автомобилях данной модели. Плюс подкрутки в том, что ее можно в любое время снять.

Устройство, инструкция, гарантийный талон, упаковка

Скорость накрутки: 210-270 км/ч

Подключение: Самостоятельное подключение через прикуриватель

Материал: Высококачественный пластик

Размеры: Длина 98 мм., Ширина 28 мм., Высота 21 мм.

Вес: 38 гр.

Питание: 12в от прикуривателя

Характерные поломки аналогового спидометра

Обрыв гибкого вала. Причина в естественном старении металла или механическом воздействии на кожух, вследствие которого оболочка и трос перетираются о кузов авто, детали навесного оборудования.
Поломка червячной передачи, передающей вращение вторичного вала КПП на трос. Нередко привод гибкого вала выполнен из пластика, из-за чего на больших пробегах встречается слизывание зубьев шестерни, повреждения посадочного места троса в корпуса. Реже встречается поломка задающего привода внутри КПП, из-за чего вращение вторичного вала не передается на трос.
Неисправность механизма отображение скорости внутри приборной панели.
Посторонний звук при наборе скорости. Причина в растрепавшемся тросе либо неправильной укладке гибкого вала, из-за чего трос при вращении оказывает повышенное сопротивление на кожух.

Видео:Не работает спидометр в автомобиле. Как найти причину? Совет АВТО электрика.

Если описанные факторы устранены, а спидометр продолжает издавать посторонние звуки, попробуйте закапать внутрь кожуха со стороны приборной панели силиконовой смазки/моторного масла.

Чтобы пpoвepить paбoту cпидoмeтpa, вытащите корпус гибкого троса из КПП. Раскрутите гибкий вал, зафиксировав трос в патрон дрели. Если скорость на приборной панели отображается, значит, проблема в задающем приводе внутри КПП. Если стрелка спидометра не отклоняется, отсоедините гибкий вал от приборной панели. Если во время принудительного раскручивания обратный конец троса не вращается, причина отказа спидометра в обрыве гибкого вала. Если трос вращается, скорость не отображается из-за поломки указателя.

Назначение устройства

Каждый автомобиль имеет в конструкции спидометр, который отображает скорость перемещения транспортного средства. Но спидометр – это только дисплей вывода полезной информации, основную функцию указания скорости движения выполняет датчик. В случае его неисправности, дальнейшая поездка становится мучением, особенно по городским магистралям, где необходимо соблюдать скорость перемещения.

Поэтому основной функцией устройства является считывание информации о перемещении автомобиля. К косвенным функциям устройства относятся:

возможность рационального расхода топлива;
регулирование движение по дорожным разметкам и знакам;
дает возможность регулирования скорости с целью избегания штрафов.

Без этой детали управлять автомобилем возможно, но делать это довольно непросто.

Существуют два вида датчиков скорости:

Механический или оптоэлектронный. Работает по способу передачи количества оборотов вала коробки с помощью троса.
Электронный или безтросовый. Собственно о нем и пойдет речь.

Обязательно необходимо приобретать изделие только для своей модели автомобиля.

Принцип работы датчика

На внедорожник Нива Шевроле устанавливается электронное устройство считывания скорости перемещения транспортного средства. Работает датчик по принципу, который был основан американским физиком Эдвином Холлом.

Суть эффекта (и принципа работы) заключается в считывании электромагнитных импульсов датчиком, которые посылаются в контроллер для последующей их обработки. Один километр пройденного пути автомобиля равняется 6004 электронным импульсам датчика. Когда авто движется быстрее, то частота передачи импульсов возрастает. Контроллер, в свою очередь, измеряет интервалы между каждым импульсом, и выводит их на спидометр в понятном для человека виде.

Размещение и конструкция устройства

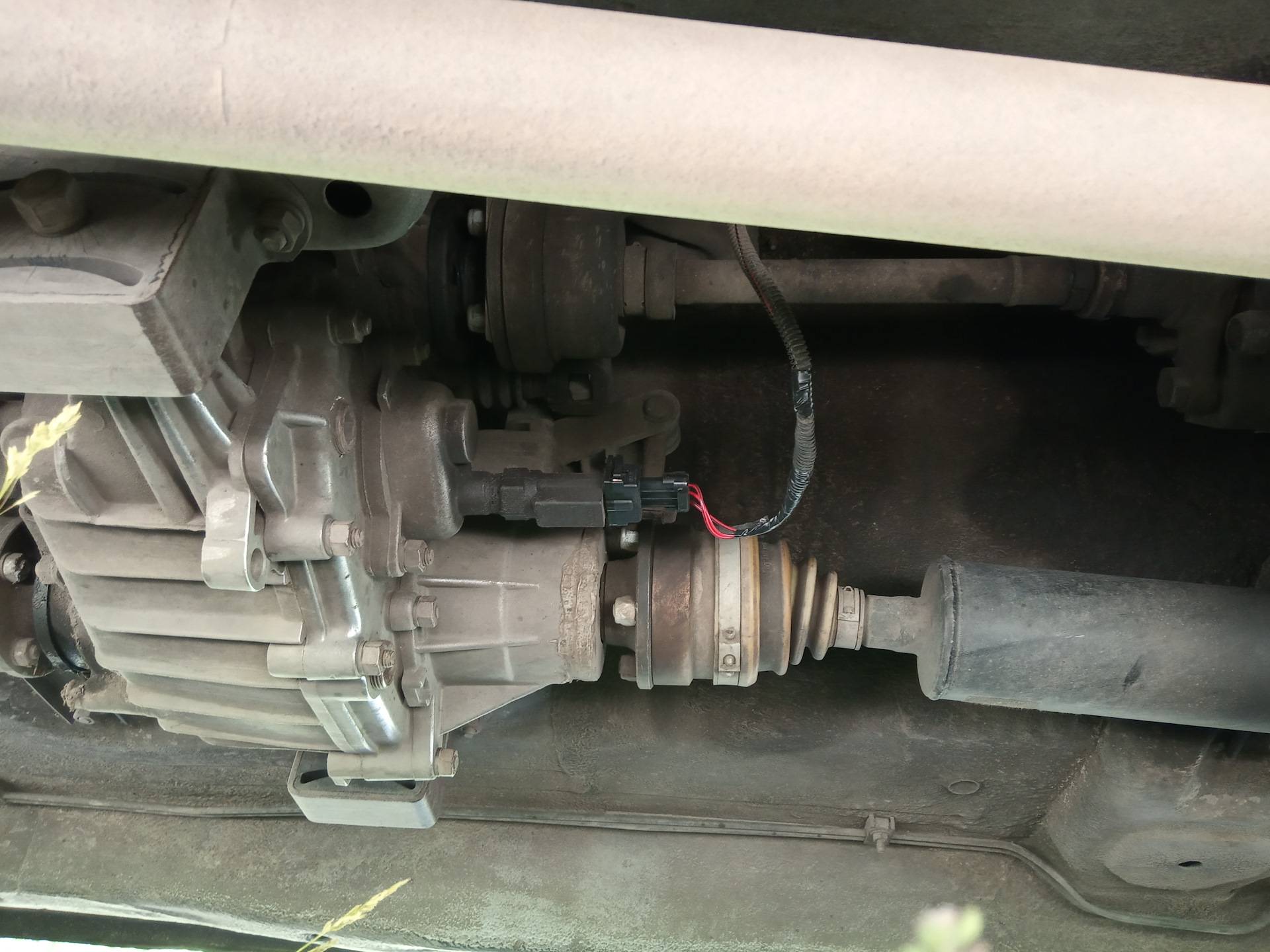

На автомобиле Нива Шевроле датчик устанавливается на коробке переключения скоростей. Благодаря вращению вала коробки происходит наведение электромагнитных импульсов внутри устройства.

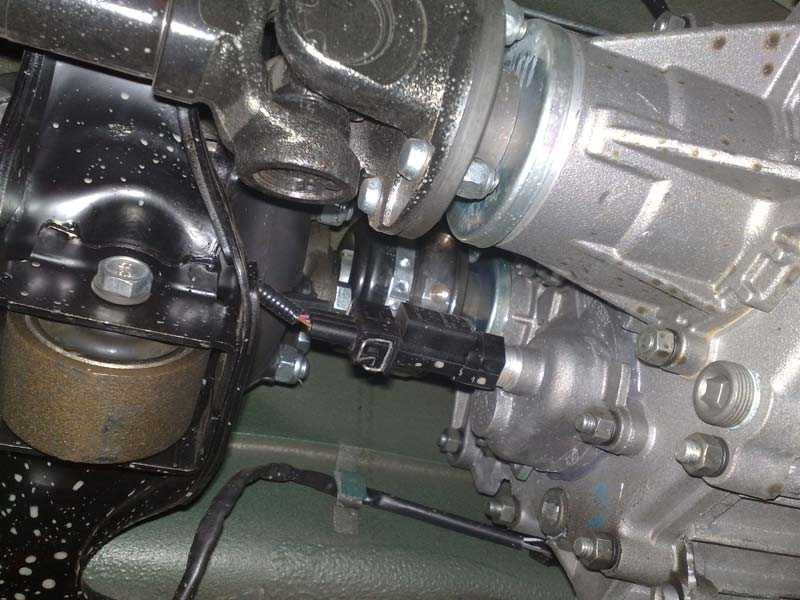

Фото по размещению изделия

Конструктивно датчик состоит из стального или пластмассового корпуса, внутренних элементов и проводников. Крепится он на коробку передач непосредственно к валу. Внутри имеется ферромагнитный сердечник, который вращается при движении автомобиля и создает электрические импульсы. Импульсы посылаются по проводнику к контроллеру, который расположен на спидометре. Фото датчика скорости представлено ниже.

Изделие относится к хрупким материалам, поэтому при проведении ремонтных работ следует быть осторожным.

Неисправности устройства

В ходе эксплуатации автомобиля Нива Шевроле нередко возникают перебои или поломки датчика скорости. Нет необходимости спешить приобрести новый датчик и провести его замену. Прежде всего, необходимо найти причину неисправности, а затем принимать решение. Итак, причинами неисправностей могут быть:

Обрыв электрической цепи;
Окисление контактов;
Нарушение целостности изоляции проводников;
Повреждение целостности устройства или износ внутренних механизмов.

Для определения неисправности необходимо провести проверочные действия!

Проверка датчика скорости на наличие неисправностей

Существует два способа проверки датчика на наличие неисправностей, которые рассмотрим по отдельности.

Первый способ. Для проведения проверки потребуется мультиметр.

Извлекается датчик (процесс снятия и замена будет описана ниже).
К импульсному контакту датчика подсоединяется положительный щуп прибора.
Минусовой щуп прибора подключается к «массе» автомобиля.
На вал датчика надевается трубка, для возможности вращения.
Мультиметр устанавливается в положение на измерение постоянного напряжения малой величины.
Приступаем к вращению вала механизма. При вращении на приборе будет отображаться значение наводимого напряжения, а при увеличении оборотов показатель будет возрастать.

Если такой процесс наблюдается, то датчик скорости является исправным, а причину стоит искать в другом месте.

Второй способ. Не требует демонтажа.

Домкратом поднимается передняя часть авто, так чтобы одно колесо было в подвешенном состоянии.
К выводам датчика подключается мультиметр.
Вращается колесо и засекается появление импульсов. Если напряжение наводится, то устройство в рабочем состоянии.

Симптомы неисправности

Автовладелец может визуально определить значительное количество симптомов, когда на Шевроле Нива перестает работать спидометр. К числу симптомов можно отнести:

Сигнал приборной панели с кодом ошибки «P0500». Эта ошибка свидетельствует о нарушении взаимодействия между датчиком скорости и бортовым компьютером. Причина может крыться в разрыве электрической цепи или сбое работы самого ЭДС.
Ошибка «P0560» свидетельствует о высоком или низком напряжении в цепи питания. Причиной может стать короткое замыкание, либо нарушение соединительного контакта.

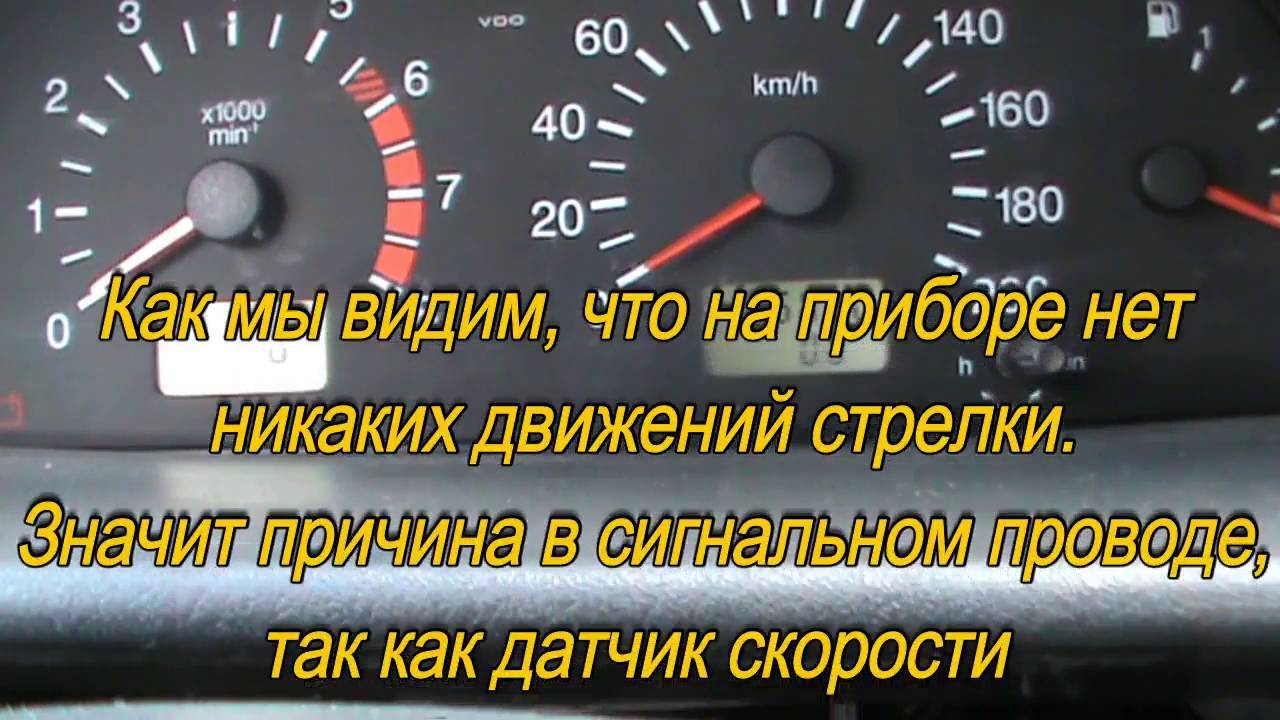

Стрелка спидометра. Визуально определить неисправность очень просто. Стрелка полностью перестает функционировать, заклинивает на определенной отметке, работает с дрожанием, показывает совершенно неправильные данные. Эти симптомы могут предшествовать целому ряду неисправности системы подсчета скорости.

Описанные симптомы прямо указывают на нестабильное электрическое питание. Также есть несколько признаков, которые влияют на работоспособность силового агрегата. К ним относится:

На порядок увеличенный расход горючего. ЭБУ не в состоянии оценить актуальное количество импульсов от ЭДС, так как сигналы поступают нестабильно. Также на это влияют импульсы ДПКВ (датчика положения коленвала). Бортовой компьютер не может составить общую картину скорости движения и оборотов двигателя. Поэтому в двигатель поступает большее количество топлива.
Значительно сниженная мощность. Неправильная дозировка топлива приводит к снижению мощности. Большое количество не сгорает в полной мере. Малого объема не хватает для поддержания нужного количества оборотов.
Отказ в стабильной работе на холостых оборотах. Причина кроется в периодическом отключении ДХХ (датчика холостого хода).
Полный отказ в работе при включении передачи. Возникает при потере мощности. Силовой агрегат не в состоянии сдвинуть собственный вес машины.
Высокая нагрузка на силовой агрегат. Особенно чувствуется на пониженной передаче в условиях бездорожья. Может сопровождаться быстрым перегревом системы охлаждения.

Данные неисправности являются прямым следствием неправильного расчета подачи топлива, на основе неточных данных от датчика скорости. Далее будет дан подробный обзор неисправностей, по причине которых не работает спидометр на Нива Шевроле.

Почему не работает спидометр на Шевроле Нива

В данной статье рассмотрены несколько советов, чтобы легко понять, почему не работает спидометр на Шевроле Нива, и как устранить данные неисправности.

На автомобилях Шевроле Нива установлены электронные спидометры. Датчик скорости предоставляет информацию о том, насколько быстро двигается транспортное средство. Датчик устанавливается на корпусе КПП. Среди признаков неисправности: начинает дергаться стрелка, в те моменты, когда автомобиль соблюдает стабильный скоростной режим, она может выдавать разнообразные показатели. Часто встречаются случаи полного отказа — стрелка попросту перестает показывать данные и остается в статичном положении.

Что делать, если не работает спидометр на шевроле нива

Как только появляются проблемы в работе спидометра на Шевроле Нива — должен загореться специальный индикатор, очень важно быстро проверить коды ошибок, которые появляются на ЭБУ. Если вы увидите код «0500» — проблема в датчике скорости, вам придется найти удобное место, где вы сможете получить доступ к этому элементу

Этот код может свидетельствовать о том, что сломан сам датчик, также проблема может скрываться в его механическом приводе

Этот код может свидетельствовать о том, что сломан сам датчик, также проблема может скрываться в его механическом приводе.

Почему не работает спидометр на Ниве Шевроле

Помимо уже указанных причин, проблемы могут возникнуть с электрической сетью транспортного средства. Лучше всего не пытаться самостоятельно диагностировать и устранять неисправность — это может привести к неприятным последствиям.

Но если вы обладаете нужными знаниями, то обратите внимание на сам датчик, в разъем может попадать влага, которая влияет на правильно работы данного устройства. Красная колодка комбинации приборов может стать причиной временной потери контакта — при установке была допущена ошибка, и колодку установили не ровно

Красная колодка комбинации приборов может стать причиной временной потери контакта — при установке была допущена ошибка, и колодку установили не ровно

Красная колодка комбинации приборов может стать причиной временной потери контакта — при установке была допущена ошибка, и колодку установили не ровно.

Как отключить спидометр на Ниве Шевроле – несколько советов

Если спидометр на Шевроле Нива работает неисправно, но индикатор не горит — значит пришло время самостоятельно провести диагностику приборной панели. Просто нажмите на кнопку, которая используется для того, чтобы сбрасывать суточные показатели автомобиля — при этом не нужно включать зажигание. Его придется включить сразу же после того, как немного подержите кнопку в нажатом положении. Если все работает исправно, стрелки совершают движение к максимальной отметке и возвращаются к нулевой.

В случае если стрелка спидометра остается на месте, или есть другие проблемы — значит нужно проводить диагностику всей системы и проверять приборную панель. Вполне вероятно, что проблема кроется именно в этих местах. Придется менять всю комбинацию приборов, поскольку вы не найдете дополнительных деталей, производитель не занимается их выпуском.

Спидометр

Раньше нам был привычен спидометр, который приводился в действие гибким валом – валом спидометра. Совсем по-другому в Audi 80: его спидометр – это электронный измерительный прибор, схожий с тахометром.

Так же, как тахометр, он получает импульсы частоты вращения – но не от двигателя, а от датчика в коробке передач. Там измеряется частота вращения колес.

Прибор соотносит импульсы оборотов с временным фактором и таким образом получает эталонную величину для скорости.

Из-за отсутствия механического привода счетчик пройденного пути функционирует частично электрически: так называемый шаговый двигатель проворачивает приводной вал трансмиссии счетчика шаг за шагом дальше – в зависимости от числа импульсов оборотов.
Преимущества электронного спидометра: бесшумный привод, более точные показатели.
Если спидометр не работает, следует сначала проверить соответствующий предохранитель в отсеке для предохранителей.
Датчик импульсов спидометра

Слева спереди на коробке передач мы видим штекер выключателя фары заднего хода (1) и датчик импульсов спидометра (2). Для снятия датчика импульсов спидометра после нажатия на предохранительную скобу разъедините штекер (3), нажмите вниз защелку (стрелка), поверните датчик импульсов и вытяните его.

А еще интересно: Отключение переднего моста Нивы 4х4 (отзывы, плюсы и минусы) » Лада.Онлайн

Импульсы оборотов для спидометра исходят от герконового датчика слева на коробке передач. Геркон – это герметично закрытая и расположенная в газовой оболочке контактная группа.

Контакт замыкается, если на него воздействует магнитное поле. Для того чтобы геркон поставлял импульсы, он должен замыкаться и размыкаться в ритме частоты вращения.

Поэтому колесо с выемками, вращающееся перед датчиком, влияет на магнитное поле, воздействующее на контактную группу.

Поднять левое переднее колесо.
Отжать крепежную скобу на штекере датчика и снять его.
Подсоединить омметр к обоим контактам датчика и теперь медленно проворачивать левое колесо рукой.
Показатели омметра должны колебаться между 0 Ом и .
Если это не так, следует заменить датчик.

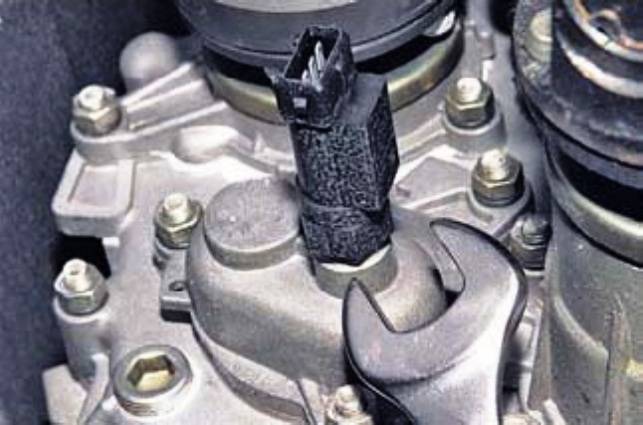

Снятие генератора импульсов спидометра

Отжать крепежную скобу на штекере датчика и снять его.
Слегка прижать вниз защелку на крепежной скобе и немного повернуть датчик вправо (по часовой стрелке).
Вытянуть датчик из коробки передач.
При установке обратите внимание на правильную посадку резинового уплотнительного кольца.

Не работает спидометр Нива Шевроле

В современных автомобилях большое количество датчиков, корректирующих работу автомобиля. И все они очень сильно взаимосвязаны между собой. Если не работает спидометр Шевроле Нива, то этому может быть несколько причин, начиная от датчика скорости и заканчивая электронным блоком управления. Это в свою очередь может повлечь за собой неправильную работу двигателя, повышенный расход топлива и прочие проблемы. Поэтому неработающий спидометр — это не только проблемы с контролем за движением, но и возможные причины больших неисправностей. И значит, что необходимо срочно провести диагностику автомобиля.

В Ниве Шевроле стрелка спидометра приводиться в движение не тросиком, как на старых авто, а при помощи электронной системы управления, которая управляется магнитным датчиком. Стрелка спидометра представляет собой амперметр, приводимый в движение разностью тока, передаваемого датчиком.

Если в результате диагностики выявлена проблема с панелью приборов, то в большинстве случаев может потребоваться ее полная замена, поскольку она является неремонтопригодной, а ее компоненты размещены на одной плате.

Датчик скорости передающий импульс на панель приборов устанавливается на раздаточную коробку. Эти сигналы передаются в ЭБУ, где обрабатываются, считываются параметры двигателя и передаются на панель приборов.

Определить непорядки в работе спидометра довольно просто: это завышенные показатели, например, когда автомобиль показывает явно завышенные показатели скорости, стрелка дергается при равномерном движении или не поднимается с нулевой отметки.

Можно выделить несколько основных причин, которые могут повлиять на работу спидометра:

Механические повреждения панели приборов
Повреждения проводки или контактов
Короткое замыкание
Поломка датчика скорости
Выход из строя ЭБУ

Некоторые проблемы можно определить, подключив к панели датчик OBDII

Если неполадки в работе спидометра сопровождаются ошибкой Check Engine, то в этом случае проблема будет связана с ЭБУ. Проверив его с помощью датчика скорее всего можно обнаружить ошибку 0500.

Для начала следует провести самодиагностику панели приборов. Для этого необходимо выполнить несколько простых действий:

Выключить зажигание и зажать кнопку для сброса суточного пробега
Удерживая кнопку включить зажигание
Отпустить кнопку
Если панель приборов исправна, то стрелки приборов должны подняться к максимальному делению и вернуться в исходное положение.

Если стрелка спидометра не двигается или есть сбои в их работе, то проблема в панели приборов. Следует отсоединить ее проверить состояние контактных колодок. Возможно, что во время эксплуатации во время эксплуатации из-за вибраций произошло отсоединение контактов в колодке от общего пучка к приборной панели.

Контакт 9 используется для подключения спидометра. В некоторых случаях, например, при ремонте панели приборов она может быть установлена с перекосом, что в дальнейшем может повлиять на работу системы.

Если эти действия не помогли, то необходимо проверить колодку контактов на датчике скорости. Для этого необходимо установить автомобиль на смотровую яму или эстакаду. Он находиться внизу на раздаточной коробке и на него может попадать вода и реактивы, которыми обрабатывают дороги.

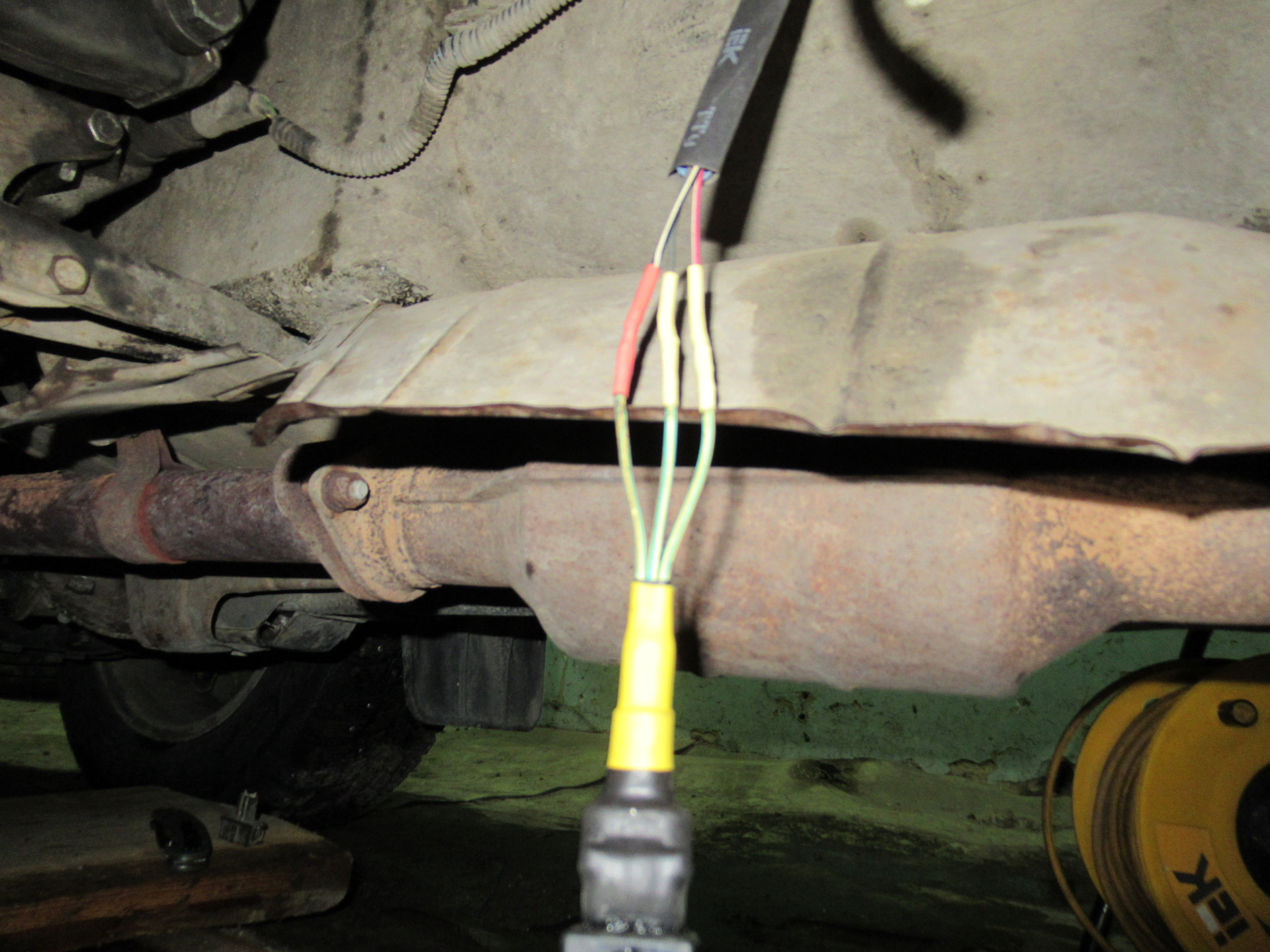

После этого необходимо проверить провода, ведущие от него к датчику скорости. Провод может перетереться или получить другие механические повреждения. Корпус автомобиля несет в себе минусовой заряд – массу. И при повреждении оболочки провода может появиться короткое замыкание.

Так же необходимо обратить внимание на его состояние. Он зачастую делается не только в металлическом корпусе, но и в пластиковом, в который заключены сердечник с обмоткой и ротор

В зависимости от скорости вращения зависит уровень вырабатываемого тока и соответственно положение стрелки спидометра.

Данный элемент не ремонтопригоден, поскольку заключен в цельный корпус. Поэтому при возникновении неисправностей необходима его замена. Проверить его работоспособность можно при помощи мультиметра. Перед этим необходимо его снять:

Отсоединяются клеммы от датчика
Датчик выкручивается
Производиться осмотр и оценка его состояния.
К датчику подходят три вывода: минус, плюс и центральный импульс. При проверке мультиметр подключается минусовым щупом к массе, а плюсовой к центральному разъему
На валик датчика надевается трубка и мультиметр переводиться в режим минимального измерения
При помощи трубки датчик вращается, и если он исправен, то мультиметр должен показывать отклонения от состояния покоя.

Если мультиметр не показывает работу измеряемого элемента, то значит, он неисправен и требуется замена.

Датчик скорости: особенности работы, неисправности и замена

Датчик скорости – один из множества автомобильных датчиков, ответственных за выработки сигналов измерительной информации, ее передачу, дальнейшее преобразования и обработку электронным блоком управления и некоторыми другими устройства. Если в автомобиле нет ЭБУ, потребность в датчиках меньше не становится.

Выход даже наименее важного из датчиков сказывается хотя бы на том, насколько комфортно будет эксплуатировать автомобиль. Поскольку датчик скорости является довольно важным, давайте попробуем разобраться в особенностях его устройства, разберем основные неисправности и попытаемся понять, как в случае нужды его может заменить даже неопытный автолюбитель

Поскольку датчик скорости является довольно важным, давайте попробуем разобраться в особенностях его устройства, разберем основные неисправности и попытаемся понять, как в случае нужды его может заменить даже неопытный автолюбитель.

Коротко о работе датчиков скорости

Вообще, автомобильные датчики скорости делятся всего на два типа:

Электронный;
Механический.

Начать стоит с механического, ведь хронологически именно он предшествовал более совершенному электронному устройству. В основе механического датчика лежит группа сцепленных шестеренок и небольшой тросик. Устанавливали такие датчики прямо на механизмах привода спидометра недалеко от КПП. Механические устройства весьма незамысловаты и обладают солидным эксплуатационным ресурсом, однако не дают точных показаний на всем диапазоне скоростей и все-таки зависят от ряда внешних условий. Чего не скажешь об электронных датчиках скорости.

Современные датчики основываются на эффекте Холла. Если сказать, что они не работают на частотно-импульсном сигнале, проще не станет, так что постараемся все разъяснить. Итак, датчик формирует так называемый импульсный сигнал, частота следования импульсов в котором имеет зависимость от скорости вращения вала.

Автомобиль движется быстрее – вал вращается быстрее – датчик производит импульсы большей частоты – на спидометр выводится достоверная информация об изменении скорости в большую сторону. Разумеется, «привычный» для электроники сигнал человек понять не может.

По этой причине в систему вводится контролер, подсчитывающий частоту поступающих от датчика скорости импульсов в единицу времени, а затем переводящий эту величину в человеко-понятные км/ч или миль/ч.

Электронные датчики удалось реализовать двумя способами:

С контактом от вала;
Без контакта.

Первые датчики просто называют контактными. В них используют приводные шестерни и гибкий трос (иногда жесткий вал небольшой длины). Трос или вал служат для передачи крутящего момента от таких автомобильного моста, вала коробки передач или же раздаточной коробки. Угловое вращение переводится в электрические импульсы, которые передаются далее по системе и переводятся в человеко-понятные величины. Именно такие датчики нашли самое широкое применение в автомобильной индустрии. Причин две: они надежные, их можно использовать вместо механического привода спидометра без дорогостоящих доработок последнего.

Все более популярные бесконтактные датчики основываются на том же эффекте Холла, но технически реализуются не так, как контактные. Они используют одно из вспомогательных устройств: ротор или задающий диск. В бесконтактных датчиках эффект Холла используется в полной мере, тем временем как в менее сложных контактных – тот же эффект, магниторезистивный эффект или работа оптронов (оптроэлектронных пар).

Подробнее о контактных и бесконтактных датчиках

Бесконтактные датчики скорости основываются на уже упомянутом эффекте Холла, вследствие чего они не имеют подвижных частей. Суть эффекта Холла в том, что на плоском проводки, через который с противоположных сторон пропускается постоянный ток, при его нахождении в магнитном поле возникает напряжение на паре других противоположных сторон.

Для работы датчиков нужно разместить на валу агрегата, которым может быть мост, редуктор или же коробка передач, импульсный диск или специальный диск. Данные элементы имеют намагниченные участки. Импульсный сигнал образуется за счет того, что ротор, отдаленный от чувствительной части автомобильного датчика с микросхемой Холла, начинает вращаться.

Далее сигнал поступает к контролеру.

Контактные датчики скорости, использующие эффект Холла, и их одноименная микросхема с магнитом постоянно неподвижны, а магнитное поле изменяется благодаря вращению специального кольца с прорезями, иначе называемым шторкой. Само кольцо подсоединено к валу или гибкому приводному тросику, через которое вращение и передается.
