Почему современные автомобили обходятся очень дорого

Усложнение конструкции как причина проблем с надежностью

Современные автомобили напичканы электроникой, имеют мощные форсированные двигатели с турбинами, а автоматические коробки передач, обеспечивающими максимум комфорта использования, — это сложные узлы, в которых имеются десятки подвижных элементов. Стоит ли удивляться тому, что надежность всей такой электроники и сверхсложных агрегатов будет существенно хуже, чем у простых механических иномарок конца восьмидесятых — начала девяностых годов.

Сегодня многие автопроизводители в попытках привлечь покупателя к своей продукции предлагают им автомобили с всё более улучшающимися показателями динамики, мощности, топливной экономичности. При этом сам автомобиль должен иметь как можно меньшую стоимость, что неизменно сказывается на его популярности на различных рынках. В итоге современные иномарки имеют мощные и одновременно экономичные двигатели, что достигается во многом за счёт усложнения конструкции. А необходимая экономия приводит к тому, что удешевляются поставщики тех или иных компонентов, существенно упрощается контроль качества на производстве. Как результат, такие автомобили не столь надежны, как машины из прошлого.

Исправление поломок

После диагностической процедуры, и определения, почему ВАЗ Калина 8 клапанов капризничает, необходимо полностью проверить всю магистраль агрегата, на который указывает расшифровка индекса. Делать это требуется путем прозвонки магистрали и замены блоков на заведомо исправные. Дополнительно следует учитывать специфику эксплуатации – от постоянной тряски по разбитым дорогам, штатные клеммы могут разбалтываться, что провоцирует нарушение контакта. В таком случае компьютер также покажет присутствие неисправности. Дабы предотвратить подобное, опытные мастера рекомендуют обрабатывать разъемы специальными пропитками, отталкивающими воду и вовремя выполнять профилактику.

Внешние признаки

При формировании в памяти электронного блока управления двигателем (сокращенно ЭБУ) р0336 ошибка цепи датчика коленвала существует ряд внешних признаков, отображающихся на поведении машины, при возникновении которых следует выполнить дополнительную проверку сканером для диагностики. Стоит отметить, что перечисленные ниже симптомы могут указывать и на наличие других проблем, а не только ошибки датчика коленвала. Так, p0336 проявляет себя следующим образом:

На приборной панели активируется сигнальная лампа Check Engine.
Возникают пропуски зажигания в одном или нескольких цилиндрах двигателя. То есть, мотор начинает «троить», что отчетливо слышно по звуку.
Потеря динамических характеристик машины, двигатель слабо разгоняется (повышает обороты). Также наблюдается потеря мощности, что выражается в том, что машина «не тянет», особенно при движении в гору либо в нагруженном состоянии.
Проблемы с запуском двигателя вплоть до полной невозможности запустить мотор.
Вибрация двигателя в процессе работы. При этом зачастую возникают не только вибрации и сопровождающие их неприятные лязгающие звуки.
Двигатель глохнет, причем это может произойти не только на малых, но и на средних и высоких оборотах, в том числе при движении автомобиля.
Возрастает расход топлива, причем во всех режимах работы двигателя.
При работе мотора на холостых оборотах их значение может быть неустойчиво (то есть, обороты «плавают»).

Ошибка коленвала р0336 по статистике чаще всего возникает на автомобилях «Газель», ВАЗ, Kia, Honda, «Шевроле», Ford. Но, не застрахованы от нее и владельцы других автомобилей. Причем расшифровка диагностического кода р0336 может отличаться и звучать как: “Ошибка ДПКВ А пропуск одного зуба”, “Crankshaft Position Sensor A Circuit Range/Performance”, “Неправильный показатель / не отрегулирован датчик А положения коленвала”.

Где находится?

Чтобы определить, где расположен датчик положения коленвала на автомобиле ВАЗ, достаточно понять, как он функционирует. Это несложно. Данное устройство считывает зубчики шкива коленвала, проходящие возле его сердечника, создающие импульсы переменного тока, а далее отправляет их в электронный блок. Значит, этот датчик вала может находиться только — возле шкива генератора. Закреплен он болтом в специальном кронштейне. К датчику, подключен достаточно длинный провод имеющий разъем.

Согласно стандарту на ВАЗ 2112 с двигателем 16 клапанов ставится индукционный датчик положения вала, состоящий из специального намагниченного сердечника и обмотки. Он следит за прохождение мимо сердечника шестидесяти зубчиков диска, которые размещены с промежутком в 6 градусов. Суть в том, что 2 подряд зубчика отсутствует, вследствие чего получается небольшой промежуток. Когда мимо устройства проходит впадина в нем создается специальный импульс, передающийся посредством провода ЭБУ.

Управляющее устройство ВАЗ вычисляет частоту вращения коленвала и направляет специальные сигналы форсункам. Необходимо следить, чтобы промежуток между намагниченным сердечником и зубчиками был в пределах 1±0,2 миллиметра. В случае потребности проверки и вероятной замены из-за неисправности отыскать несложно — он крепится к крышке маслонасоса. Замена и проверка этого устройства проста и по силам даже начинающему автомобилисту. И естественно для этого ехать на СТО нет никакого смысла. Это лишняя трата средств и время. На самостоятельную замену этого устройства уйдет время меньше чем на замену колеса.

Ракетный двигатель

Для LEAP 71 был выбран уровень тяги 5 кН (эквивалентно 500 кг / 1120 фунтов подъёмной массы или 20 000 лошадиных сил). Это относительно компактный двигатель, который подойдёт для последней ступени орбитальной ракеты.

Двигатель работает на криогенном жидком кислороде (LOX) и керосине — комбинации, которая используется во многих современных ракетных системах, включая SpaceX Falcon 9 и старинную лунную ракету Saturn V. LEAP 71 намеренно сделал такой выбор, несмотря на то, что топливо является более сложным в эксплуатации, чем другие, обычно используемые для небольших двигателей.

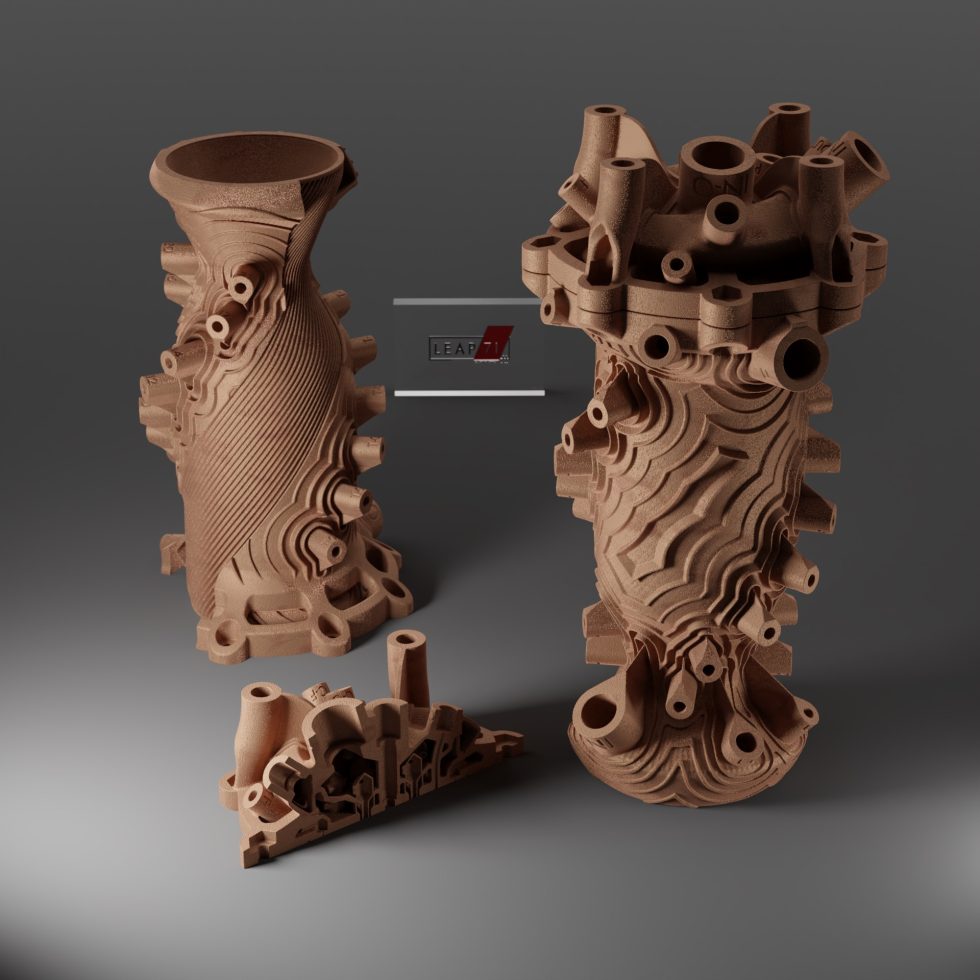

Двигатель был напечатан из меди (CuCrZr) с помощью металлического принтера EOS M290. Медь имеет низкую температуру плавления, но при активном охлаждении позволяет создавать компактные высокопроизводительные двигатели.

В двигателе используются тонкие охлаждающие каналы, закручивающиеся вокруг рубашки камеры, с переменным поперечным сечением до 0,8 мм. Керосин продавливается через каналы, чтобы охладить двигатель и предотвратить его расплавление. Затем оба топлива впрыскиваются в камеру сгорания. Температура сгорания внутри двигателя составляет около 3000ºC, в то время как поверхность двигателя остаётся ниже 250ºC благодаря активному охлаждению.

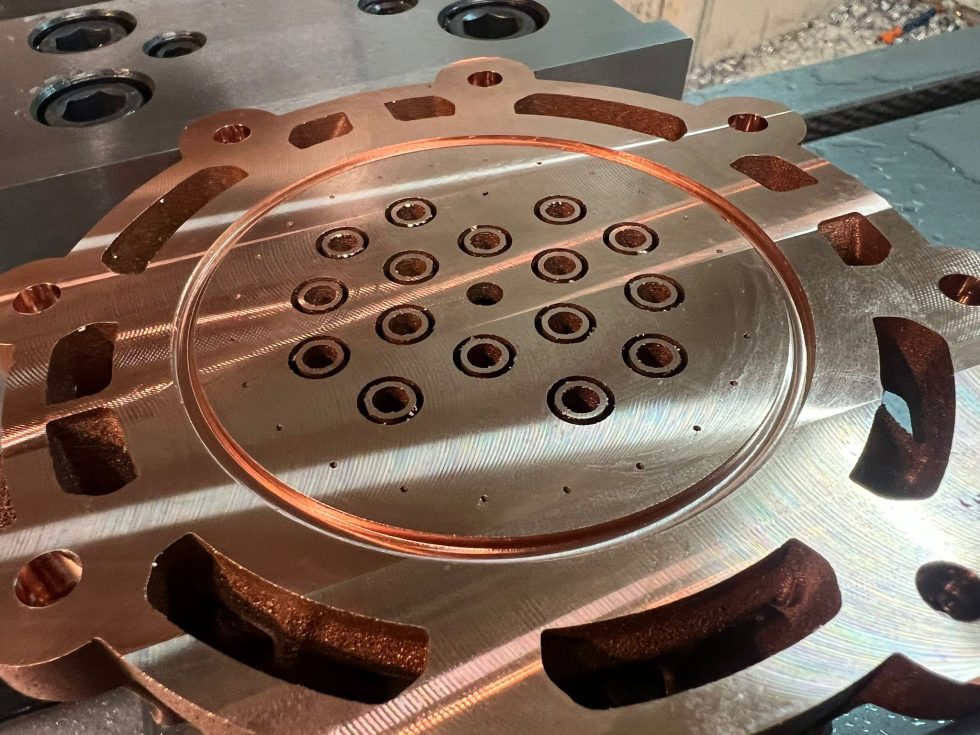

Топливо впрыскивается в двигатель с помощью коаксиальной вихревой инжекторной головки. Этот тип инжектора считается самым передовым.

Дополнительное плёночное охлаждение обеспечивается за счёт направления части топлива через крошечные отверстия у стенки камеры сгорания.

Множество измерительных портов для данных о температуре и давлении позволяют вводить информацию в вычислительную модель Noyron.

Бортовые компьютеры

Все автомобили, выпускаемые с 1996 года (с момента, когда во всех транспортных средствах появился диагностический разъем OBD II) оснащаются достаточно сложными компьютерами. Электроника управляет системой впрыска топлива, зажиганием, автоматической коробкой передач и многими другими системами и компонентами.

Вот пример. Во многих автомобилях Форд между генератором переменного тока и компьютером есть особое соединение, которое позволяет электронике управлять генератором. Например, если компьютер видит, что на холостом ходу зарядное напряжение низкое, то он активирует ток в обмотках генератора переменного тока, чтобы увеличить напряжение. Также если компьютер определит, что на холостом ходу напряжения не хватает для нормальной зарядки аккумулятора, то электроника автоматически может увеличить обороты холостого хода.

Portfolio Image of a ETCS throttle body Illustration created by Kevin C. Hulsey

Контролер холостого хода, используемый для управления скоростью холостого хода, также в современных автомобилях заменяет механические дроссели. Сегодня для управления дроссельной заслонкой уже не используется тросик, идущий от педали газа, которым оснащались старые автомобили. В наши дни дроссельная заслонка полностью контролируется электроникой.

Все дело в экономичности и в выбросах. Давно уже известно, что чем меньше расход топлива, тем меньше вредных веществ содержится в выхлопе автомобиля. К сожалению, карбюраторные системы не позволяли старым автомобилям стать более экологически чистыми и экономичными.

Например, современные автомобили, по сравнению со старыми, выбрасывают в десятки раз меньше вредных веществ, содержащихся в выхлопных газах, а также существенно экономичней своих предшественников. Поблагодарите за это электронику, которая управляет временем зажигания, соотношением топливной смеси (кислород-топливо), впрыском топлива в камеру сгорания и многими другими системами современного автомобиля. Как видите, плюсы современных авто очевидны. Но конечно есть и минусы.

Для диагностики проблем с компьютером и его десятков датчиков требуется сканирующий инструмент, который способен считывать тысячи кодов неисправностей и других потоков данных. Хороший сканер стоит очень дорого. Да, конечно на рынке сегодня есть дешевые сканеры для самостоятельной диагностики современных автомобилей. Но, к сожалению, они не могут помочь провести комплексную диагностику всех систем автомобиля, а также выявить все возможные неисправности.

Естественно, дорогое электронное диагностирующее оборудование может себе позволить приобрести только крупный технический автоцентр. К тому же для работы со сканером нужен обученный специалист, который вряд ли будет работать за копейки на дорогом сложном оборудовании.

Также не стоит забывать, что многие коды ошибок могут быть специфичны только для определенной марки и модели. В том числе, каждый год появляются новые коды ошибок, в связи с появлением в новых моделях автомобилей, новых технологий.

Естественно, для того чтобы расшифровывать детально все коды ошибок к большинству автомобилей, автосервису приходится подключаться к специальным платным базам данных или получать за определенную плату информацию от автопроизводителей.

Все эти затраты на диагностику в итоге отражаются на стоимости диагностики в технических центрах.

Методы диагностики ДПКВ

При определении исправности датчика положения коленвала руководствуются принципом – от простого к сложному. Иными словами сначала осмотр, далее проверка характеристик приборами (омметр, осциллограф или компьютер). Отсутствие подвижных частей и простота конструкции элемента делает его достаточно надежной деталью. Поэтому датчик коленвала в редких случаях приходит в негодность сам. Чаще всего он получает механические повреждения при проведении ремонтных работ под капотом автомобиля или в результате попадания посторонних предметов между датчиком и зубчатым колесом.

Прежде чем приступить к выполнению работ по диагностике электронного компонента, нужно отметить его исходное положение на моторе. После демонтажа устройство проверяют на предмет дефектов внешних поверхностей. Если ДПКВ загрязнен, имеет коррозию на контактной группе, то его нужно очистить спиртом. В случае, когда осмотр показал отсутствие дефектов, можно проводить его диагностику с применением специальных приборов. Проверку желательно проводить при помощи мультиметра, который можно переключать в разные режимы.

Метод проверки омметром

Данный способ простой и доступный, но не гарантирует выявление поломки. С его помощью замеряют сопротивление катушки. Для этого достаточно одновременно прикоснуться щупами к выводам катушки. Полярность прикосновения в данном случае не принципиальна.

Показатель сопротивления зависит от характеристик катушки и обычно находится в диапазоне 500-700 Ом. Для определения значения сопротивления вашей модели датчика необходимо посмотреть в описании ДПКВ или поискать в интернете.

Мультиметр используется следующим образом:

Если показатели близки к нормативным, то катушка исправна. Недостатком данного метода является то, что он не всегда указывает на неисправность датчика коленвала. Поэтому желательно провести проверку с помощью других методов.

Проверка показателей индуктивности

При возбуждении у всех катушек появляется показатель индуктивности, в том числе и у катушки, находящейся в корпусе датчика коленвала. Метод диагностики сводится к измерению данного показателя.

При проверке индуктивности необходимо наличие мегаомметра, сетевого трансформатора, измерителя индуктивности и вольтметра. Для определения показателя проводят следующие действия:

Диагностика с помощью осциллографа

Наиболее продвинутый и точный метод определения исправности детали — проверка осциллографом. Диагностическую работу проводят при работающей силовой установке.

Использовать осциллограф для проверки исправности можно и на демонтированном датчике коленвала. Для этого необходим электронный осциллограф и специальное программное обеспечение. При этом проверка проводится по алгоритму:

При исправном датчике на экране прибора строится график на основании показаний ДПКВ.

Если деталь реагирует на движение металлического предмета, то он исправен. Но более точным будет результат его проверки на работающем ДВС.

Самым простым, надежным и быстрым способом определения работоспособности ДПКВ является установка взамен проверяемого заведомо исправного датчика синхронизации. И если проблемы с автомобилем исчезают, то вывод однозначен – деталь неисправна и ее нужно заменить.

При установке следует учитывать правильность установки: соблюдение необходимого зазора между ДПКВ и маховиком. Узнать этот показатель можно из инструкции к датчику либо из интернета, но в среднем он составляет 0,5-1,5 мм.

Как устранить ошибку

Просто стереть ошибку и забыть о существовании проблемы не получится. Сбросив код, он в скором времени снова вернётся. Поэтому смысл устранения ошибки заключается в том, чтобы обнаружить причину её появления, исправить это, после чего уже сбросить саму ошибку в памяти электронного блока управления.

В процессе выполнения работ, направленных на устранение ошибки с кодом P0113, необходимо выполнить такие операции.

Проверить датчик на предмет исправности. Проверяется контроллер температуры всасываемого воздуха довольно просто. Но здесь потребуется обзавестись омметром либо универсальным мультиметром, где имеется режим измерения сопротивления. Также подготовьте бытовой фен. Он нужен для того, чтобы искусственно менять температуру. Мультиметр подключается к датчику, переключившись в режим измерения сопротивления. Затем начинайте подавать воздух из фена, меняя его температуру, переходя с одного режима на другой. В процессе замеров нужно добиться изменений температуры, воздействующей на проверяемый контроллер. Если при изменении температуры фена сопротивление на мультиметре остаётся неизменным, датчик вышел из строя. Он либо сломался, либо же загрязнился.
Очистить датчик. Не всегда проблема решается только заменой контроллера температуры всасываемого воздуха. Некоторые устройства просто загрязняются за время эксплуатации. Для восстановления работоспособности их достаточно просто очистить. Использовать для чистки можно любое средство, включая популярные очистители для карбюраторов. Чистка выполняется путём предварительного демонтажа датчика. В снятом состоянии он обрабатывается средством, аккуратно протирается, высушивается, после чего возвращается на место. После очистки повторяется процесс проверки сопротивления, вооружившись мультиметром в режиме омметра и бытовым феном. Если и сейчас ситуация никак не изменилась, значит датчик вышел из строя. Решить проблему поможет только его замена аналогичным новым.
Проверить электроцепь. Неисправности со стороны электрической цепи проводятся в том случае, если предварительная проверка сопротивления показала, что датчик исправен. То есть при воздействии изменяемой температурой с помощью фена параметры сопротивления менялись. Для проверки электроцепи визуально изучите состояние всех проводов, контактов и разъёмов, соединяющих датчик температуры всасываемого воздуха и электронный блок управления. В местах контактов могут быть признаки окислов и коррозии. Их следует зачистить и обработать смазкой для электроконтактов. Если провод перетёрся, нарушилась целостность изоляции, возникли надломы, реанимировать проводку с помощью изоленты не стоит. Лучше взять новый провод, и заменить им старую проводку.

Бывалые автомобилисты не советуют сразу же бежать в магазин за новым датчиком. Его стоимость может оказаться весьма существенной для бюджета некоторых водителей.

Цена ещё зависит во многом от того, является этот контроллер самостоятельным устройством либо он выступает конструктивной частью датчика массового расхода воздуха или датчика абсолютного давления. Во втором случае придётся приобретать новый ДМРВ или ДАД, что можно считать солидным пунктом расходов автомобилиста.

Поэтому начните с проверки проводки и очистки контроллера. Есть высокая вероятность, что это поможет решить проблему. Сделать такую процедуру не сложно в гаражных условиях своими руками. Универсальный мультиметр есть практически у каждого автомобилиста, а жена или сестра наверняка без проблем одолжит вам свой фен на некоторое время.

Как устранять ошибку P0336?

Вот пошаговое руководство, как профессиональный автомеханик будет диагностировать код неисправности P0336. Вы можете выполнить эти шаги самостоятельно.

Подключите автомобильное зарядное устройство

Прежде чем начать диагностику кода P0336, убедитесь, что автомобильное зарядное устройство подключено. Это необходимо для того, чтобы аккумулятор не разряжался, что может привести к появлению дополнительных кодов неисправностей.

Подключите OBD2 сканер

Сканер OBD II — это инструмент для диагностики и сканирования, который считывает информацию, содержащуюся в коде неисправности. Сканер может быть двух типов — обычное устройство для чтения кодов ошибок или для расширенного сканирования.

Мы рекомендуем пользоваться расширенным сканером, поскольку он может также записывать данные.

Подключите сканер к диагностическому порту OBD2 и считайте все сохранённые коды неисправностей и данные стоп-кадра (если есть). Эта информация может помочь, если неисправность окажется прерывистой.

Визуальный осмотр

Начните с визуального осмотра всех связанных жгутов проводов и разъемов

Обратите внимание на провода, датчики, разъёмы, загрязненные моторным маслом, охлаждающей жидкостью или жидкостью гидроусилителя руля. Известно, что жидкости на основе нефти разъедают защитную изоляцию проводки и приводят к коротким замыканиям или разрывам в цепи и, возможно, к появлению P0336

Проверка сопротивления датчика

Обычно на датчике должно быть три провода — плюс, земля и сигнал на ЭБУ. Это базовая схема. Могут быть и другие цепи выходного сигнала, поэтому посмотрите схему проводки для вашего автомобиля. Используя мультиметр, проверьте их.

Большинство автомобилей используют напряжение 5 вольт. Если эталонное напряжение и цепь заземления соответствуют спецификации, перейдите к следующему шагу.

Отсоедините электрический разъем от ДПКВ и проверьте его, следуя рекомендациям производителя, используя мультиметр. Замените датчик, если значения сопротивления датчика не соответствуют спецификации производителя. Если все значения сопротивления цепи ДПКВ соответствуют документации производителя, перейдите к следующему шагу.

Проверка осциллографом

Подсоедините датчик коленвала. Подключите положительный измерительный провод осциллографа к сигнальному проводу жгута проводов ДПКВ, а отрицательный провод — к заземлению ДПКВ. Выберите соответствующую настройку напряжения на осциллографе и включите его.

Когда трансмиссия находится в парковочном или нейтральном положении, а двигатель работает на холостом ходу (или проворачивается), наблюдайте форму сигнала на осциллографе. Сосредоточьтесь на неожиданных пиках или сбоях в волновой форме сигнала.

Если вы заметили пики, осторожно пошевелите жгут проводов и разъем датчика, глядя на форму сигнала. Попытаётесь определить, является ли проблема слабым соединением или неисправным ДПКВ

Также обращайте внимание на отсутствующие блоки напряжения в форме сигнала. Это может означать износ или повреждение зубчатого шкива коленвала

Также проверьте магнитный наконечник ДПКВ на наличие металлического мусора и очистите его при необходимости. Если форма сигнала нормальная, перейдите к следующему шагу.

Снова подключите измерительные провода осциллографа к тем же цепям на разъёме ЭБУ и наблюдайте форму сигнала. Если обнаружены изменения в форме сигнала, относительно того, когда измерительные провода были подключены рядом с датчиком, значит есть обрыв цепи или замыкание между разъемом ДПКВ и разъёмом блока управления. Если форма сигнала здесь такая же, как у разъема датчика коленвала, перейдите к следующему шагу.

Проверка проводки

Отсоедините разъёмы от всех соответствующих контроллеров и начните тестирование отдельных цепей с мультиметром. Неотключение может привести к повреждению ЭБУ. Замкнутые или разомкнутые цепи должны быть отремонтированы или заменены.

Если обрывов и замыканий не обнаружено, значит есть дефект в прошивке блока управления.

Проект ракетного двигателя

Разработка ракетного двигателя Noyron TKL-5, успешный горячий пуск которого состоялся в июне 2024 года, — это внутренний проект LEAP 71, призванный продемонстрировать возможности большой вычислительной инженерной модели Noyron.

Этап проектирования двигателя занял менее 2 недель от окончательной спецификации до отправки в производство. Генерация новых вариантов конструкции занимает менее 15 минут на обычном компьютере.

LEAP 71 сотрудничает с Университетом Шеффилда (Великобритания) и британской компанией Airborne Engineering, предоставляющей испытательный полигон, для проведения испытаний. Команда Университета Шеффилда, участвующая в программе «Гонка в космос», предоставила множество практических рекомендаций, а также выполнила все этапы обработки и оснащения, необходимые для перемещения двигателя на испытательный стенд. Технический консультант Сэм Роджерс, главный конструктор компании Gravity Industries, давал важные рекомендации на протяжении всего проекта.

Причины возникновения ошибки p0336

Причинами формирования ошибки датчика коленвала p0336 могут быть следующие поломки:

Износ либо механическое повреждение зубчатого колеса. Например, после выполнения ремонтных работ на двигателе. Иногда повреждаются другие зубья, после чего датчик воспринимает их также за контрольные метки.
Попадание на зубчатое колесо постороннего предмета. Это может быть мелкий мусор либо прилипшая грязь. Если он застрял где-нибудь между зубьями, то это приведет к тому, что датчик положения коленвала будет передавать на электронный блок управления некорректную информацию со всеми вытекающими последствиями.

Короткое замыкание либо обрыв питающих и/или сигнального провода датчика положения коленвала. Причин повреждения может быть много. В частности, коррозия, механический обрыв проводов (например, при ремонте и/или их замене), нарушение изоляции. Частой причиной поломки является факт, когда незакрепленный жгут проводов между ДПКВ и блоком управления болтается под капотом и касается раскаленного выпускного коллектора. Как результат — изоляция провода плавится и повреждается. Из-за этого провод коротит. Иногда перегнивает и сама жила если на ней нет изоляции.
Коррозия либо повреждение разъема подключения датчика положения коленчатого вала. Аналогично на разъеме подключения датчика к блоку управления. В некоторых случаях на разъемах пропадает контакт, либо повреждается фиксатор на фишке подключения.
Выход из строя датчика коленвала (частичный или полный). У большинства современных ДПКВ внутреннее электрическое сопротивление проводки находится в пределах от 500 до 700 Ом. Соответственно, при выходе этого значения за предел (проводка оборвана либо закорочена) он начинает выдавать некорректную информацию.
Пропуски зажигания в цилиндрах двигателя. Это также может быть ошибочно идентифицировано ЭБУ как ошибка P0336, однако в таком случае, как правило может появится еще и ошибка код P0300.
Проблемы с ЭБУ. Подобные ситуации достаточно редкие, однако случаются, например, когда была выполнена некачественная перепрошивка электронного блока управления. В этом случае в программном обеспечении возникают так называемые «глюки», и он выдает ложную ошибку.

Испытание

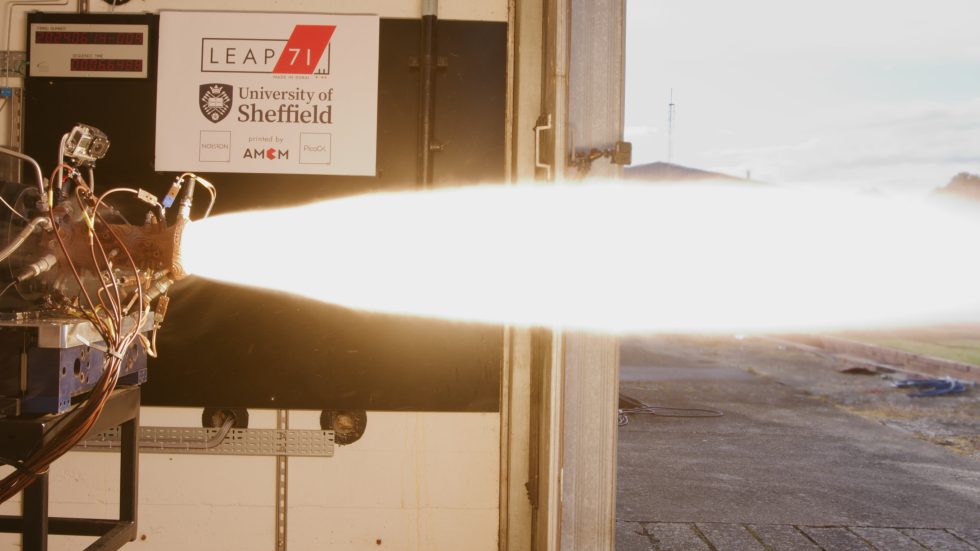

Горячий запуск был проведён в Уэскотте, Великобритания, на испытательном полигоне компании Airborne Engineering в пятницу, 14 июня 2024 года. В течение первых 3,5 секунд двигатель запускался с соотношением окислителя и топлива 1,8, что ниже номинального значения 2,3. Благодаря использованию меньшего количества окислителя двигатель горит чуть менее жарко. Убедившись, что двигатель работает хорошо и все температуры находятся в ожидаемом диапазоне, двигатель был испытан на полный 12-секундный длительный запуск при номинальном соотношении окислителя и топлива 2,3.

Двигатель показал ожидаемые результаты. Он вышел на устойчивый режим, что означает, что он может работать так долго, как это необходимо. Время горения было ограничено только запасом топлива на испытательном полигоне.

Перенос производства в третьи страны

Именно перенос производства в третьи страны многие автоэксперты называют одной из основных причин проблем с надежностью современных автомобилей. Если ранее немецкие авто изготавливали исключительно в Германии, надежные японские машины собирались в стране восходящего солнца, то сегодня в эпоху глобализации крупные автопроизводители переносят свои производства в беднейшие страны, что позволяет существенно снизить конечную стоимость транспорта.

Стоит ли удивляться тому, что такие машины, произведенные в Китае, ЮАР, Турции, Таджикистане, Узбекистане и России, будут в вопросах качества проигрывать тем автомобилям, которые в восьмидесятые и девяностые годы изготавливались исключительно в США и в Японии. Многие потенциальные покупатели, выбирая ту или иную модель, отдают предпочтение машинам, которые собраны не в России, а в Германии или в развитых странах запада, где нормы качества куда жёстче, чем на отечественных заводах.

Многие автопроизводители утверждают, что на всех их заводах, вне зависимости от территориального расположения производственных мощностей, качество сборки будет одинаковым. Однако проведённые независимые исследования показали, что машины, изготовленные в Германии, странах Западной Европы или Японии будут куда надежнее, прочнее и долговечнее, нежели аналогичные авто, собранные в Китае и России.
